Studio FEEL ED72 量産型 製作記録
神奈川県 N様 御製作依頼

12/2 難易度の高い、FEEL のキットでしたが、完成しました



できる事は、全ていたしました
穴の位置とか、寸法が違うところも多く、屋上の高圧線、取り付け割りピンすら付いていない
熟練者向けの不親切なキットでした
その辺が、ワールド工芸のキットと違うところでしょうね
まず、繊細ですが、ルーバーあたり、彫が浅く、塗装で、目がつまり、まだらになってしまいます
とても、苦労しました が、何とか完成にたどりつきました
素材が、繊細な故に、工作が及ばない所もあり、悪しからず、ご了承ください

-----------------------------------------------------------------------------------------------------------

製作記録



このキットは、手強いぞぉ〜
でも、出来ると素晴らしい物になります
動力も、取り置いておいた、TOMIX ED76 の新品 試運転すらしたことが無い

11/19 製作を開始しました



一つ、難関突破、まずまず、特徴ある、ボディーが組めました



鼻筋が、出ていなかったので、裏から、Pカッターで、筋堀りをし、鼻筋を強調しました



サイドガラスの窓枠、細すぎて、完成まで、持ちません、きっと、取れてしまいます。
取れてしまったら、デカールで、作りますので、お約束の事前、お断りです
きっと、折れてしまう 引っ掛けてしまう 伸びてしまう と、言うことです

11/22 手こずっています、 やっぱり、手強いのだ

なかなか、進みません。部品が小さすぎて、長時間作業が出来ません。疲れるのです。
また、材料が、薄く、半田の熱で、変形、歪が起こるのです。

3歩すすんで、2歩さがる ♪  歌ってる場合でないどぉ



運転席サイドの雨よけを、くっつけました。やっとの思いでできました。
半田付けしていると、他に影響が出てくるのです。
薄いので、熱が良く伝わり、半田が、すぐに廻ってしまうのです。必要な隙間をうめてしまいます。



ホイッスルも銀河製より、小さく、今の状態で、半田付けすると、ボディとの隙間が、半田で、埋まってしまいます。
塗装後にエポキシ + 瞬間接着剤で、止める事としました。



お面は、良く出来ました。明日は、手摺、ステップ等に入ります
オデコの丸めは、最後の仕事とします。
熱がかかると、半田が、引くからね



屋上の基本は、大体出来ました。
ホワイトメタルのモニターを低温半田で、付けるか、エポキシで付けるか迷っています。

塗装の予定構想が固まったら、決断します。
モニターののっかってる、屋根のフタは、やはり、黒で塗るんだろうなぁ〜。
マスキングのやり方も考えてからだね。

11/23〜24 来客があるので、作業は、中止です。

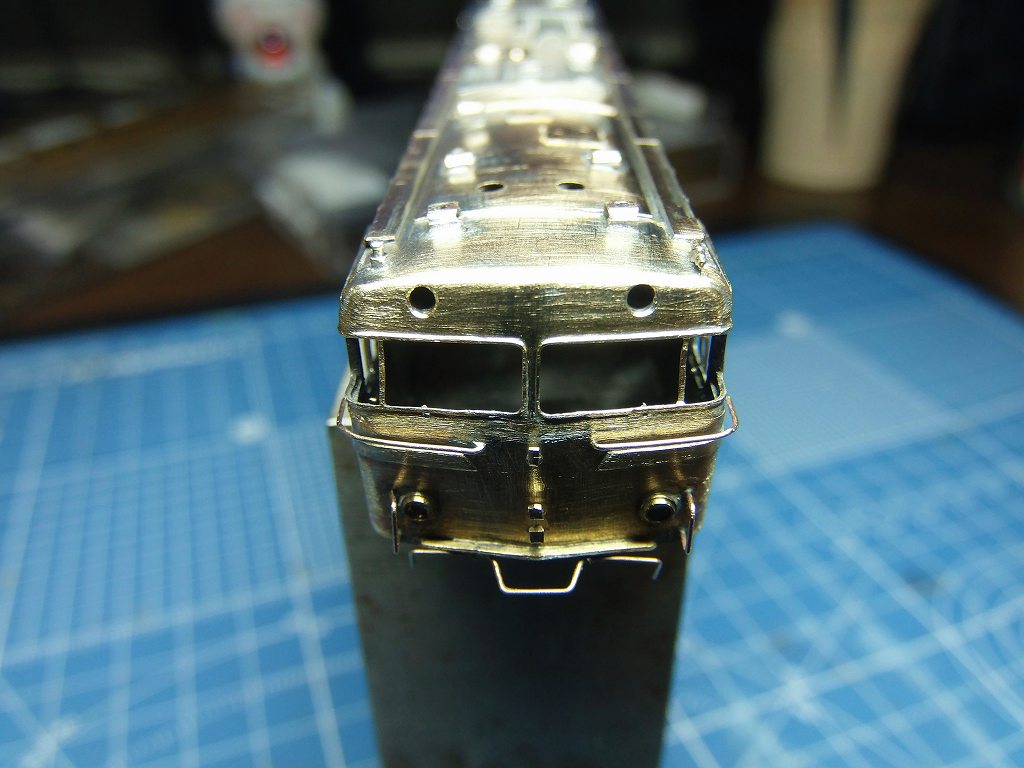

11/25 ボディの半田付けが完了しました ⇒ 一週間かかってしまった



バッチリできました この、10ヶ月、ほぼ、毎日、ハンダゴテを握っているので、
40才代の頃の感覚が、戻ってきました

鼻筋も通り、ぶりがついちゃって、ヘッドマークを取り付けるステーまで、作り込んでしまった
お客様は、きっと喜んでくれると思います

もちろん、サービス リピーターさんには、絶対、得してもらいます

よっさんは、すぐ、木に登るのです

すぺて、半田付けでこなしました接着剤は使っていません



碍子は、塗装後、接着剤を使用します
薄い板をきれいに仕上げることが、できました





もう、自作、開放テコも取り付けています



H.O の車体みたいでしょう
FEEL の製品は、手こずりますが、旨く出来ると、N の世界を超えてしまいます

旨くできて、ホッと、しています ⇒ 出来上がりが期待できますよ

次は、下回りの工作に移ります


11/27 試運転をしました O.K 牧場 !!



フライホイールが付いていないにかかわらず、スローが良く効きます
下回り、簡単には、行かなかったのです。が、車高調整もバッチリ
素組みですと、ショートしまくり、走らせるのをあきらめる人も居るでしょうね



この中間台車が曲者なのだ、作って見ると解るよ

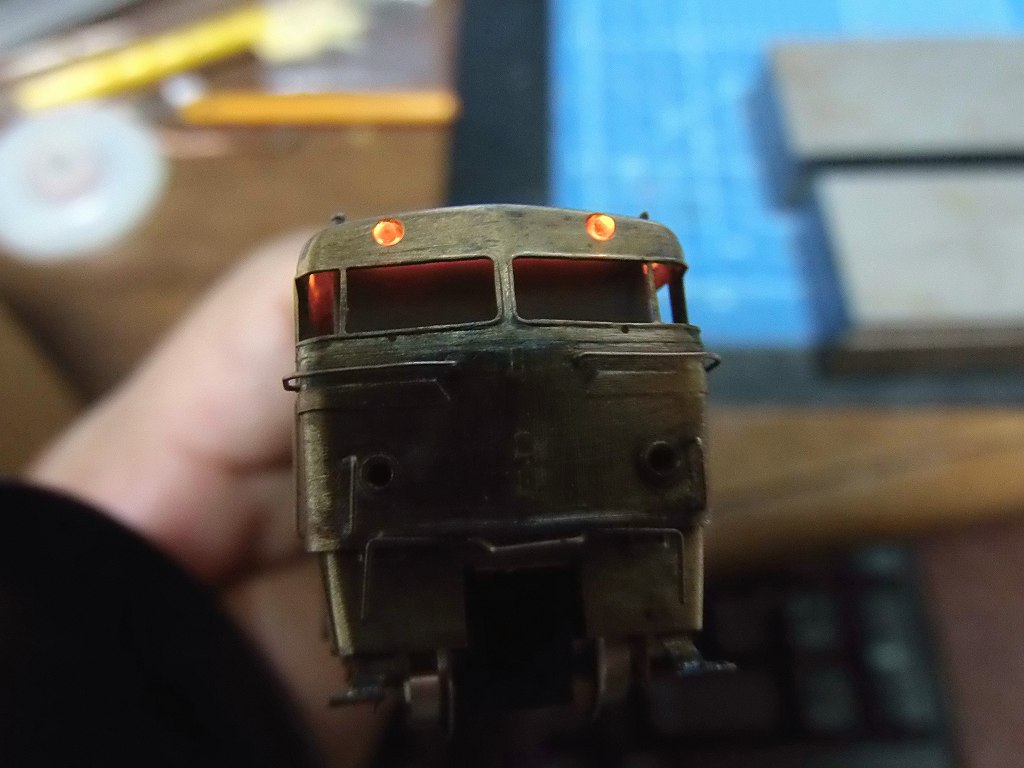

大体、レンズの距離が合っていたので、少々、加工して、ヘッドライトを点くようにしました
ま、サービスです。   リピーターさんは、絶対、とくをします。



中間台車が、ショートしまくり、試運転の試行錯誤で、アームを3種類も作ってしまった
おかげで、R243を通過します

アームを取り付けるネジを変えないと、緩んでしまう、ダブルナットをかまさないと、きっと脱線転覆だな

もう少し、床下のSG用のタンクの位置を離してくれていると、こんなに苦労はしなかった



動力台車も、KD カプラーをボディマウントするために、ギリギリまで、カットしました
それでも、カプラーも、削らないと入らないだろうな

KD 1025 のマウントにかかります

後は、塗装だ

12/1 屋上機器が完成



赤2号の塗装は、手間取りました

今の時期、マッハのプライマーは、2日間は置かないと塗膜が切れてしまいます
1日間の養生では、塗膜が切れてしまいました ⇒ 3回やり直ししました

リターダーシンナーを入れて、色塗りすると、ミジメです

ちなみに、7日間、放っておいた、H.O のSD40 は、一発厚塗りをしても、ビクともしませんでした



朝になったら、デカールを貼ります
そして、トップコートを吹きます




下回りも完成 KDカプラー、エアーホースも無事取り付け完了
試運転、O.K 牧場

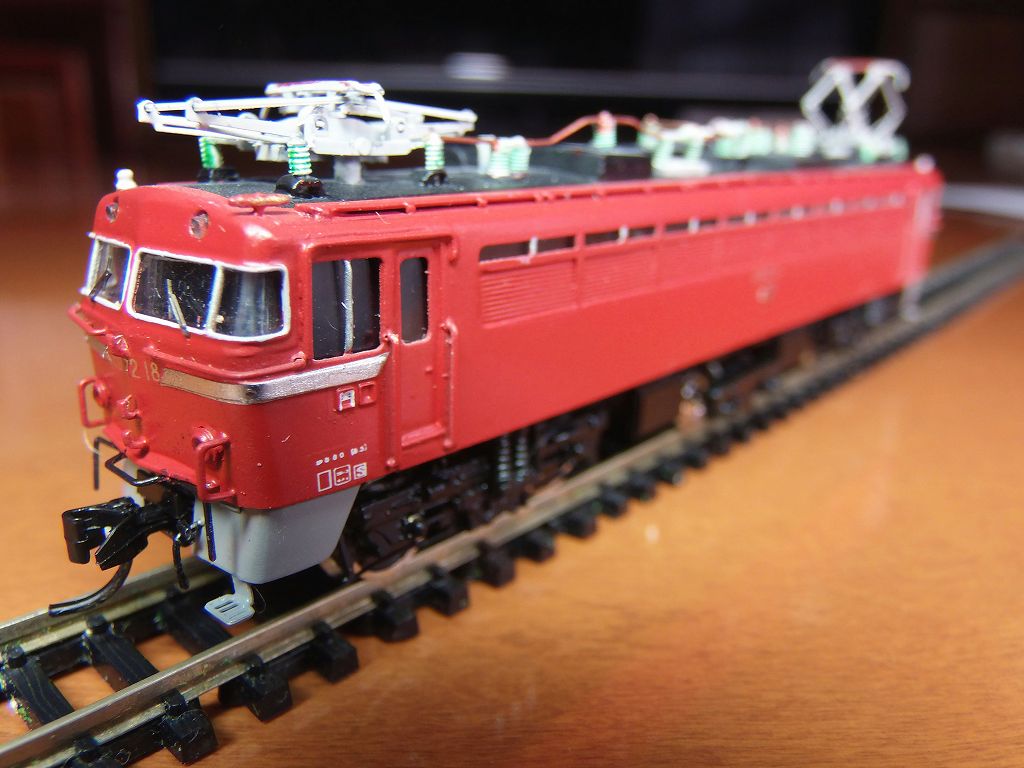

12/2 完成しました



自作デカール 機番 ED7218、 門司機関区の表示をしました 換算表示もね、ATS表示もです
エアーホースは、銀河モデルのホワイトメタルです ⇒ 気をつけて下さい
ワイパーは、銀河モデルのWアーム、九州の機関車なので、デフロースターは、付いていません
手摺りは、0.25mm 燐青銅です
KDカプラーは、No 1025 ボディマウントしました



メーカーズプレートは、東芝です





開放テコも塗りわけしました







試運転しました 何の問題も無く O.K 牧場



R243をGMの10系客車、6輌引っ張らせました
プラの客車なら、フル編成引っ張れますよ
ヘッドライトも、白熱球ですが、点灯します
日豊線で、特急富士をひっぱらせたら、いいかも、宮崎へ行くとき良く乗りました

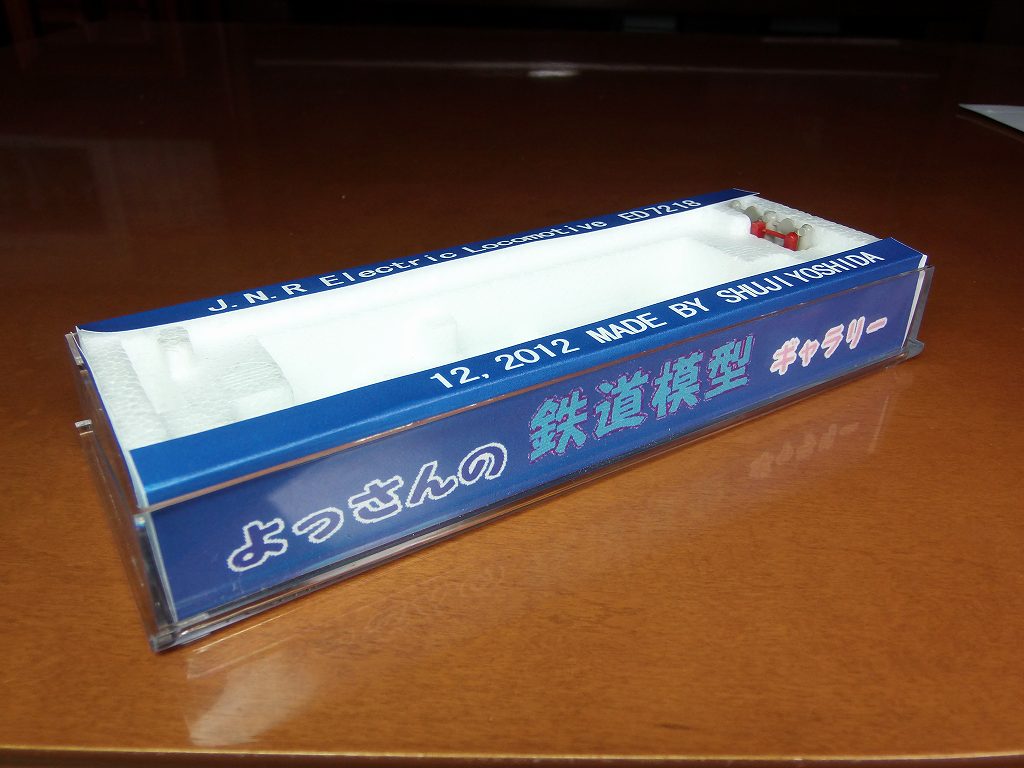

特製、ケースもお付けします。
ED76 用のヘッドマークも部品を付けて置きます
中底にシールも入れておきました



金文字のRAILWAY-MODEL-GALLERY が、光っています
一生懸命作りました 可愛がってやって下さい
