| IMON JNR キハ58 PW・冷房 製作記録 |  |
|
| 新潟県 O様 キット製作・DCC化御依頼 | ||

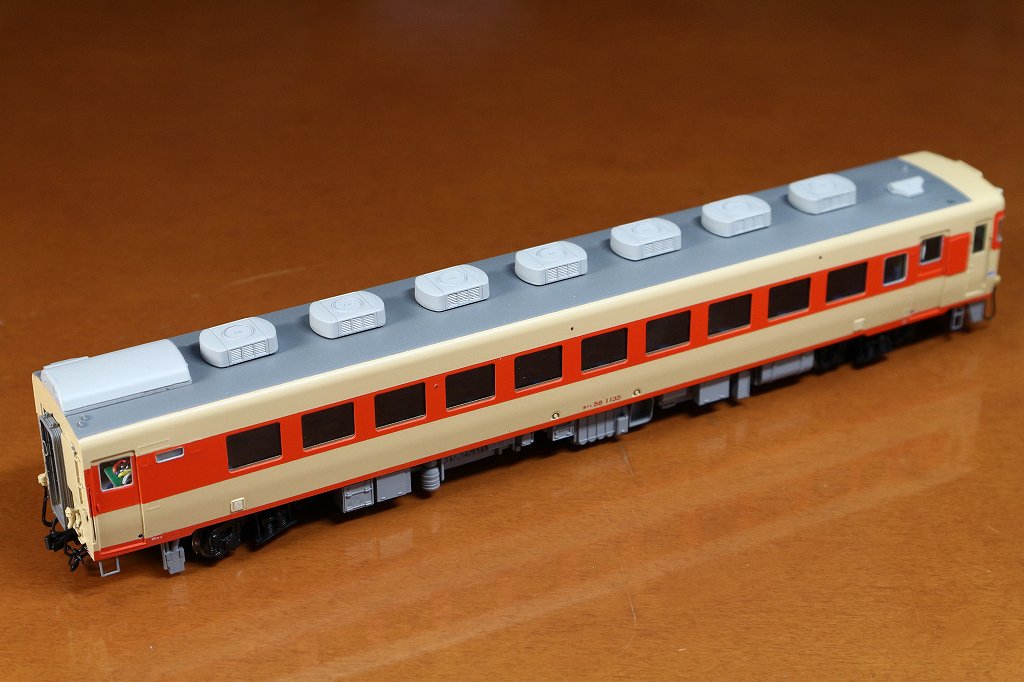

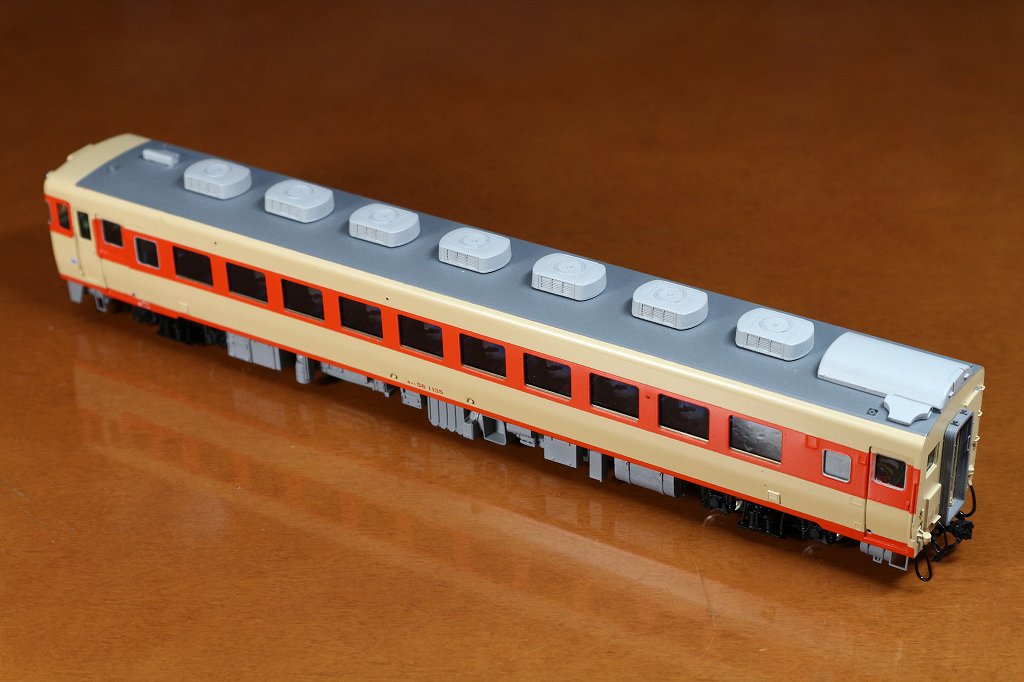

2017/11/2 完成しました
設定CV値
アドレスは、 「65」 に設定しています
| IMON キハ58 | #1135 | . | SDN136SP | . | . |
| ファンクションキー | CV番号 | . | デコーダの電線色 | ||
| . | . | . | 白 | 黄 | 緑 |
| 電線ごとの数値 | . | . | 01[01] | 02[02] | 04[04] |
| ライト | . | . | ヘッドライト | テールライト | 室内灯 |
| F0 前進 | CV33 | 05 | ● | . | ● |
| F0 後進 | CV34 | 06 | . | ● | ● |
| F1 | CV35 | 0 | . | . | . |
| F2 | CV36 | 0 | . | . | . |
| F3 | CV37 | 0 | . | . | . |
| . | CV13 | 207 | . | . | . |
| . | CV3 | 04 | . | . | . |
| . | CV4 | 02 | . | . | . |

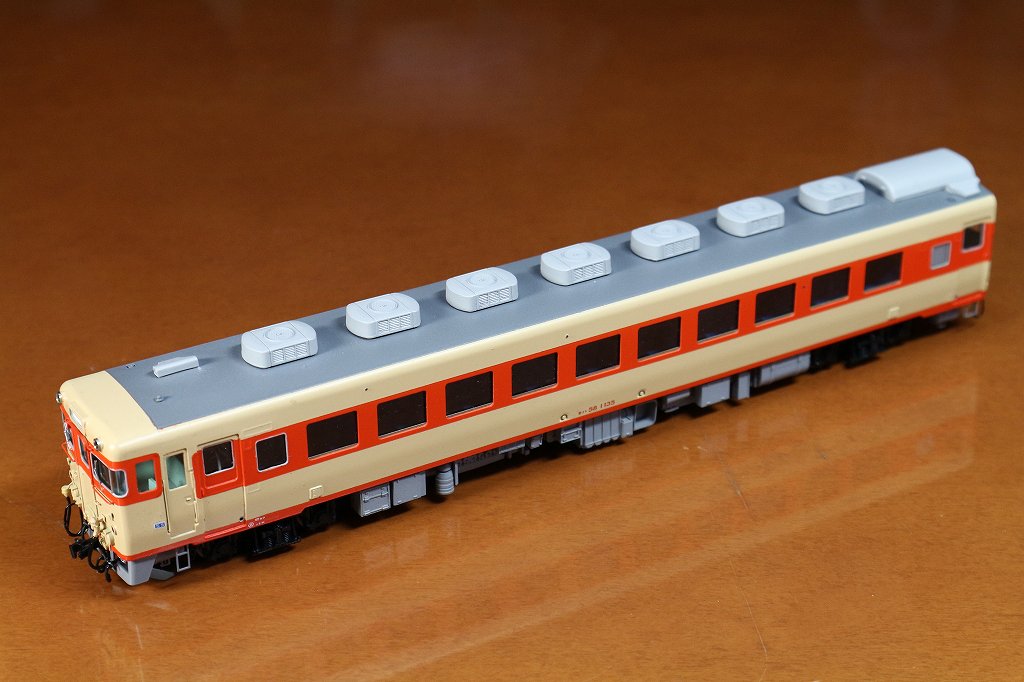

完成です
可愛がってやってください
2017/11/5 大失態です

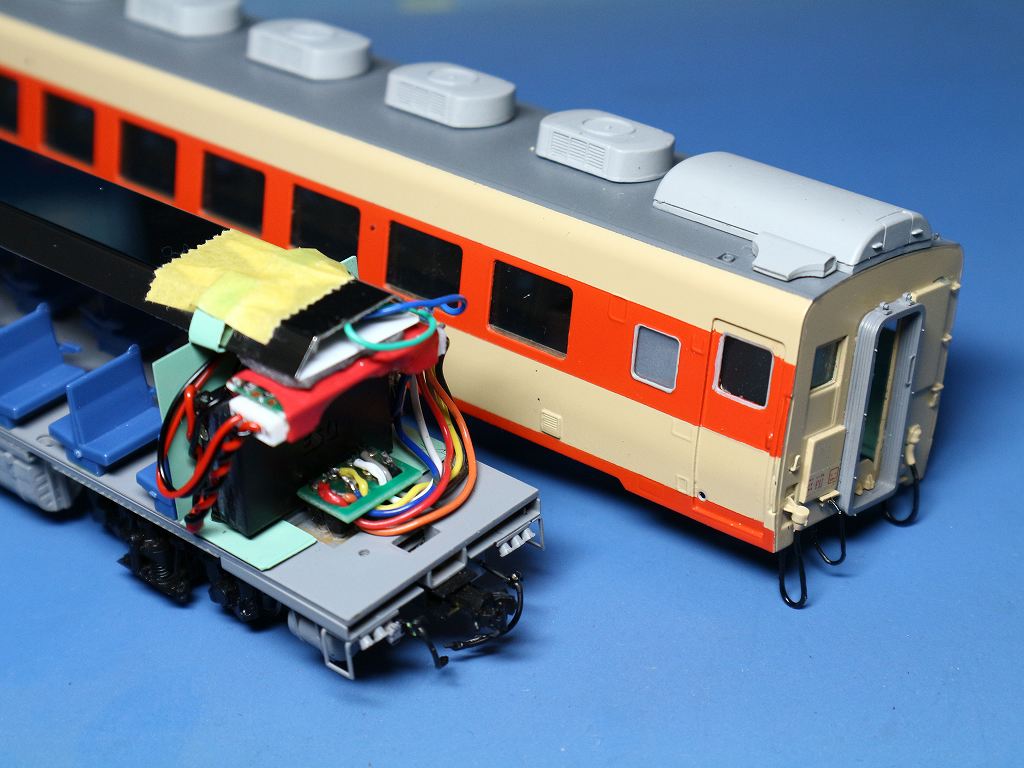

デコーダーをSDN136PS に積み替えました
音源は、キハ57に積んだ物と同じです
梱包しようと、最終のチェックをした時に気がついたのです
何と、デコーダーを契約と違うものを載せていました
サウンドデコーダーを積まないとならなかったのです ⇒ 施主さんごめんなさい
梱包を済ませました、ご連絡をお待ちしています
-------------------------------------------------------------------------
製作記録
車輛、キットが届いています
| IMON キハ58 パノラミックウインドウ・冷房 DCC化改造項目 |
| キット組み立て・全塗装完成 (素組み完成仕様) |
| SDN136PS (音源 モデルランド田中製キハ58用) 装着 |
| ヘッドライト点灯仕様 |
| テールライト点灯仕様 |
| 室内灯LED照明装着 |

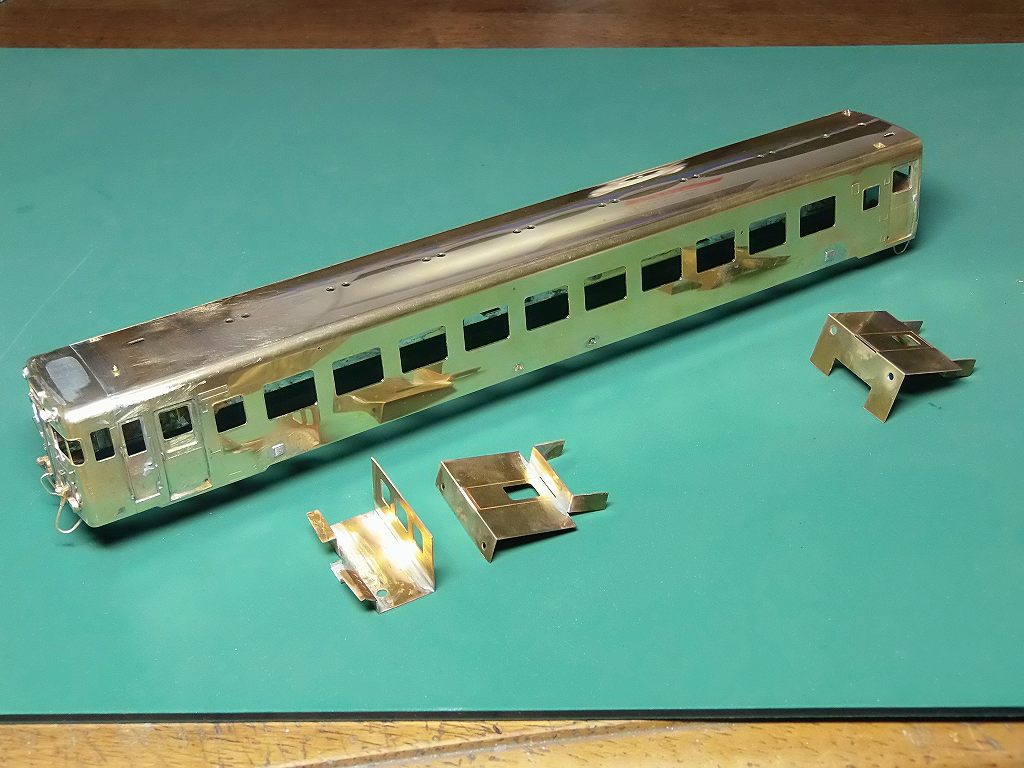

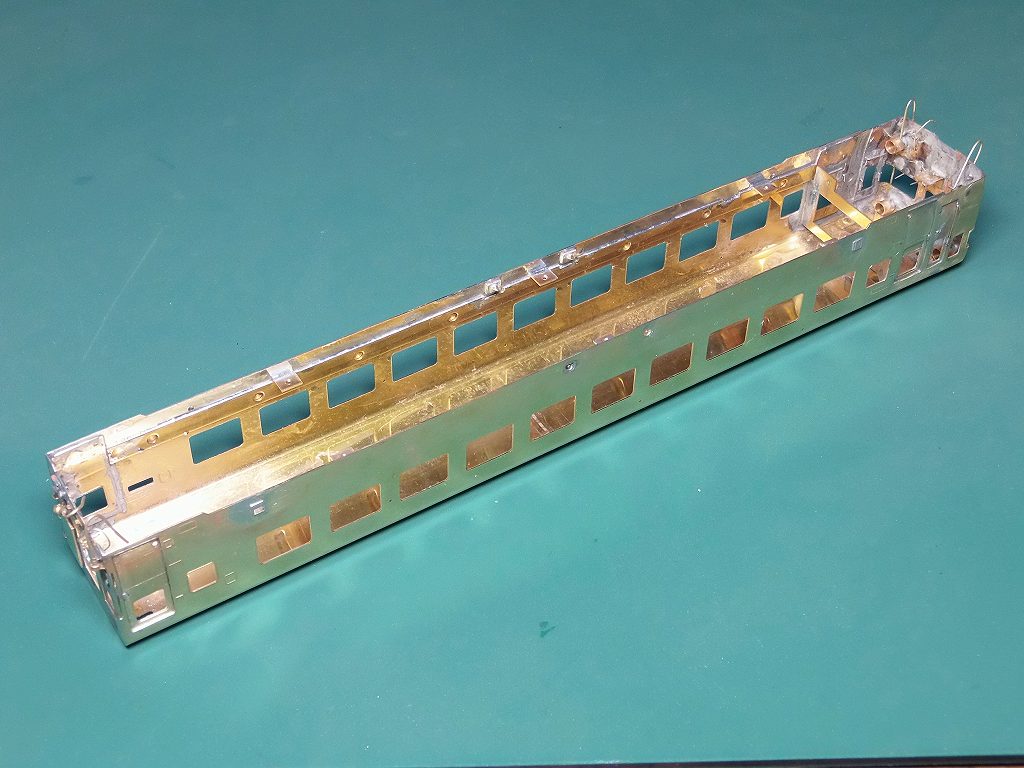

2017/10/15 生地車体完成しました
どうしても、お面と、屋根が合いませんでした
屋根に段差が生じてしまいます 側板の肩が広く、お面に半田を盛らなければなりませんでした
車体側板の屋根の曲げが悪いようです、つかむ位置が少し浅いです
⇒ 因って、わざと段差を残しました
このお面、プレスが悪いと思います ⇒ 型の修正が必要です 打ちすぎて限界が来ています
明日は、下回りにかかります

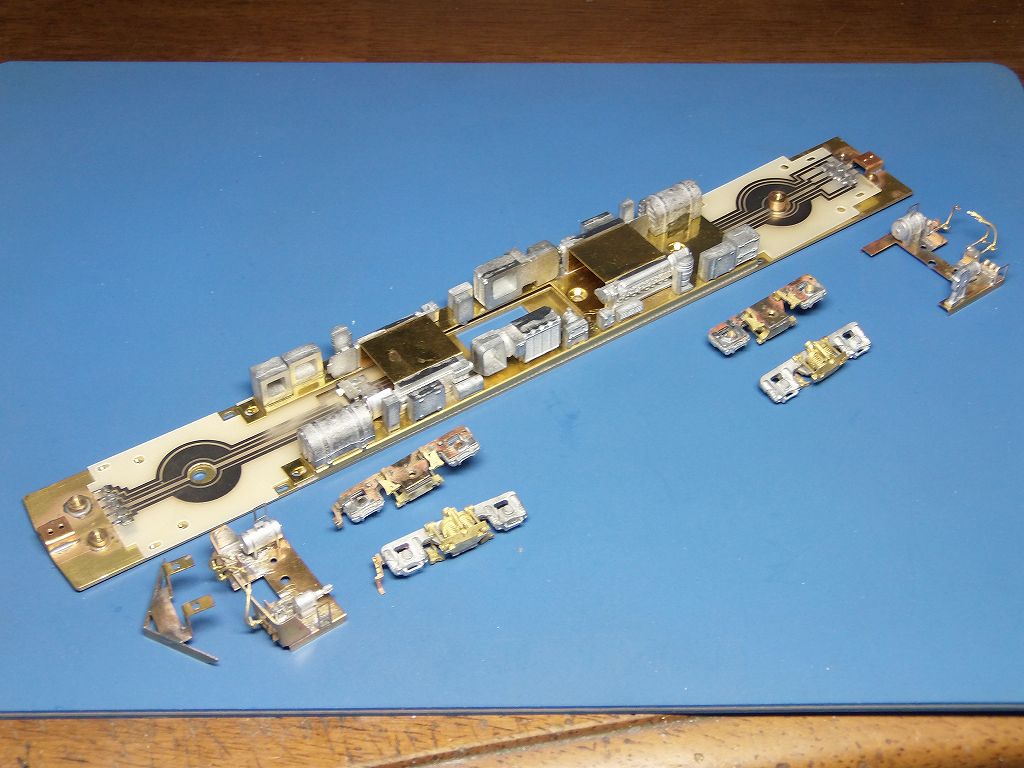

2017/10/17 生地下回りが出来ました

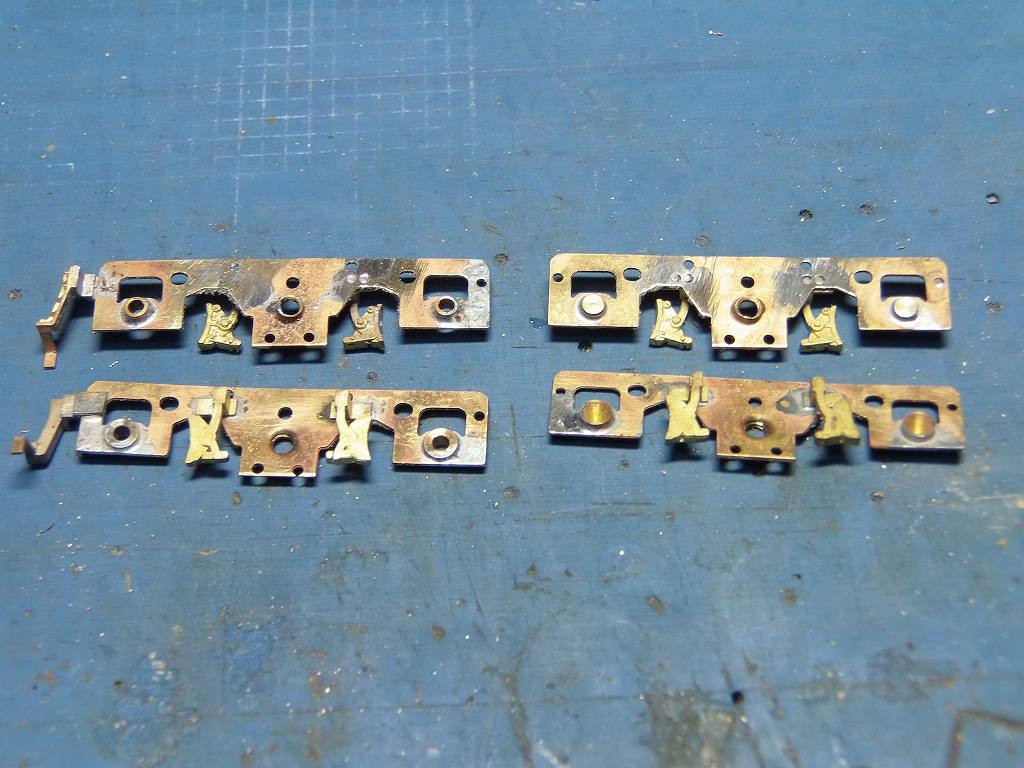

結構面倒な台車内枠の半田付けだったのです
軸受けメタル、ブレーキシュー、排障器を半田付けしなければなりません
また、前後・裏表あり、左右ありで、間違ったりもしました
しかし、このキットも欠品・誤入はありませんでした
キハ57系のあのすごい不始末は何だったのでしょうか?
明日から塗装にかかります
2017/10/20 下回りが出来ました
最後の最後に部品の誤入が出ました

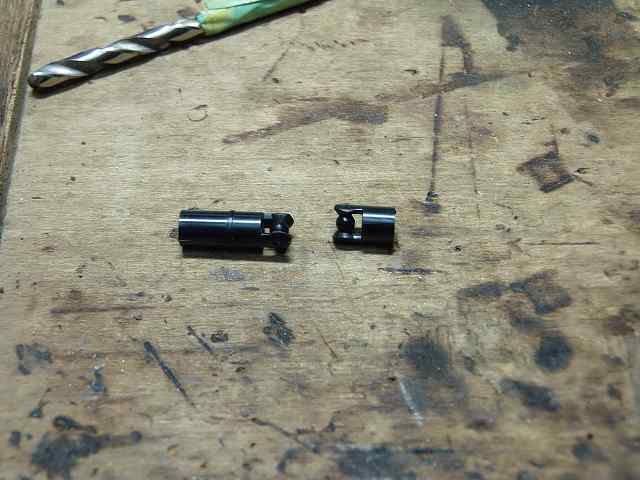

最後にチェックをしたのですが、モーター側に付ける右側のジョイントが、
Φ2.0 用が入っていました
左側のジョイントは、ボールが付いていて合っています
IMONさんに、メールで今回は、キハ58、キハ65共に欠品・誤入はありませんでした
と、報告したのですが、組み立てていたら発覚したのでした
こんな部品、部品で買ったら、2.0 x 1.5 のエンドウユニバーサルジョイント、\648ですよ
では、明日は、車体の塗装に入ります

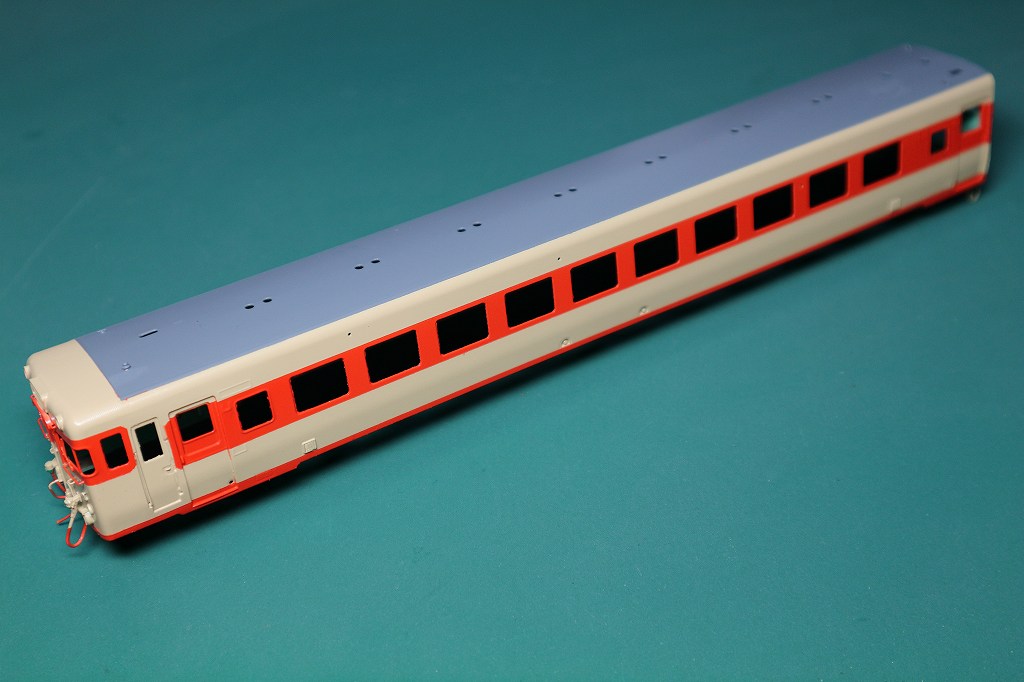

2017/10/25 塗り分けが出来ました

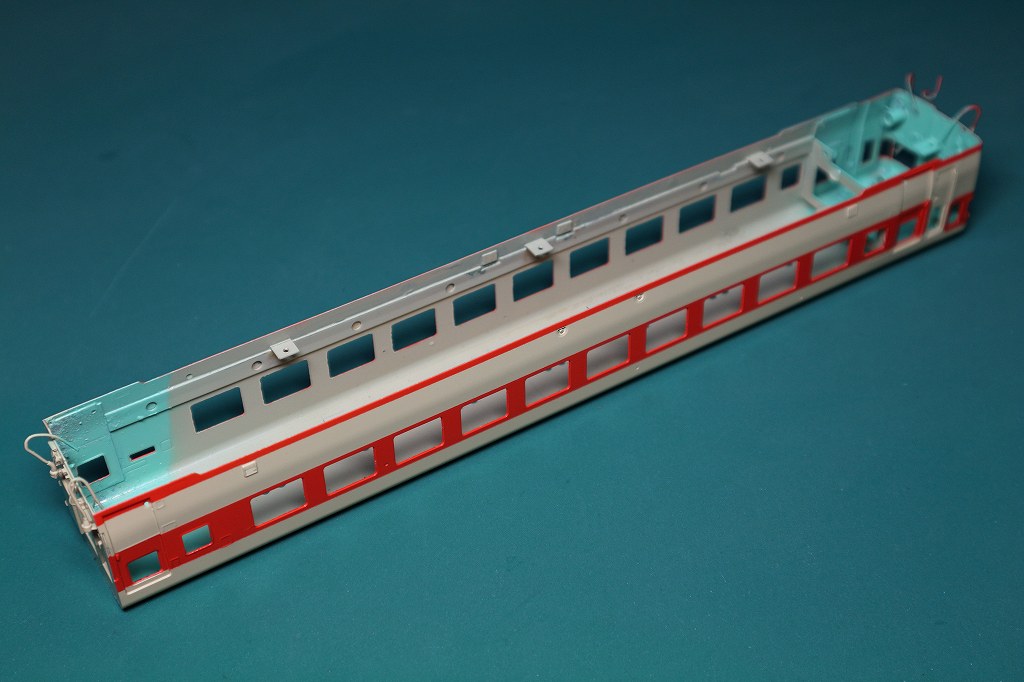

マスキングテープを外したところです
明日は、補修をして、デカールを作成します

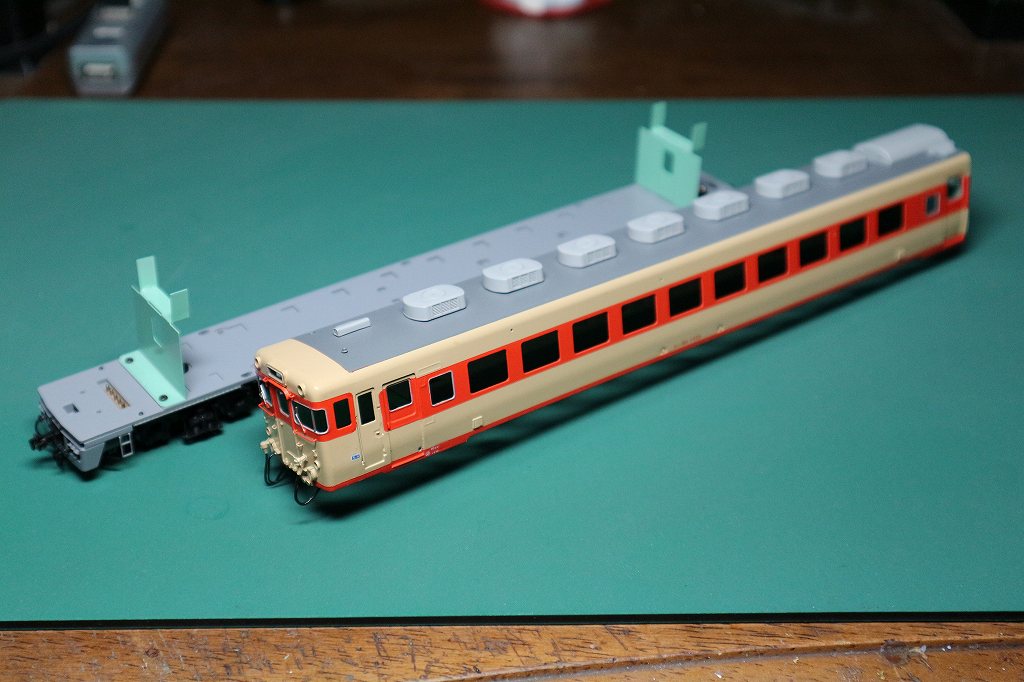

2017/10/28 デカールを貼りました
デカールを装着して、トップコートを吹きました
やはり、キハ58 冷房車は、パノラミックウインドウは、暖地型、1100番台にしました
悩んだ挙句、キハ65 と、同じ所属の四カマ キハ58 1135 と、しました
しかし、この番号は、高徳線の車輌です しかも、1136号機とペアを組んでいたようなので、
単独ではキハ65と編成を組んだ事が無いかもしれません
とりあえず付いていた、スノープラウは装着して置きましたが、無いほうが本当かも、、、、
気に入らなかったら、外してください、ネジ留めですから、すぐ外れます
ATS も、時代的にキハ65と合わせる為に、SS にしました、
で、時代考証ですが、列車無線アンテナの装着が望ましいと思います
四国のDCとしては、キハ65 、2台と、キハ58 の編成は難があるようです

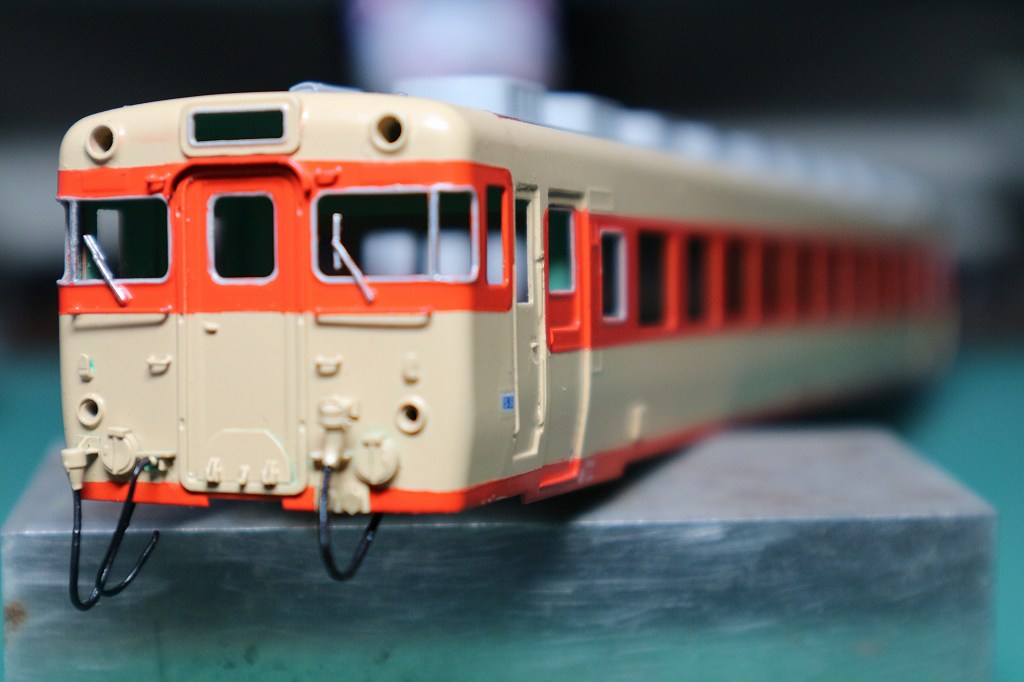

ピンボケです ⇒ 今週、カメラをオリンパスからCANONに取り替えたてせいで、
まだ慣れていないのです
ピントが乗務員ドアに合っていますが、暗いので、深度が浅いですヨ
明日は、窓ガラスを装着します
2017/10/30 車体が出来ました

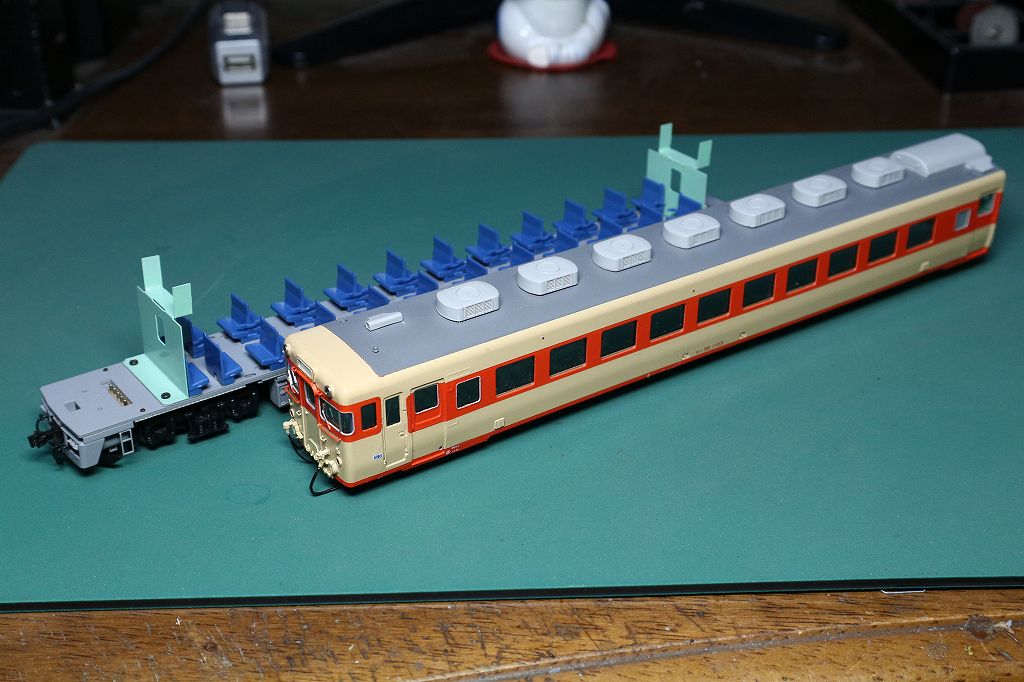

座席を装着、窓ガラス、ライト類を取り付けて、車体が完成しました
明日は、DCC、電装を施します

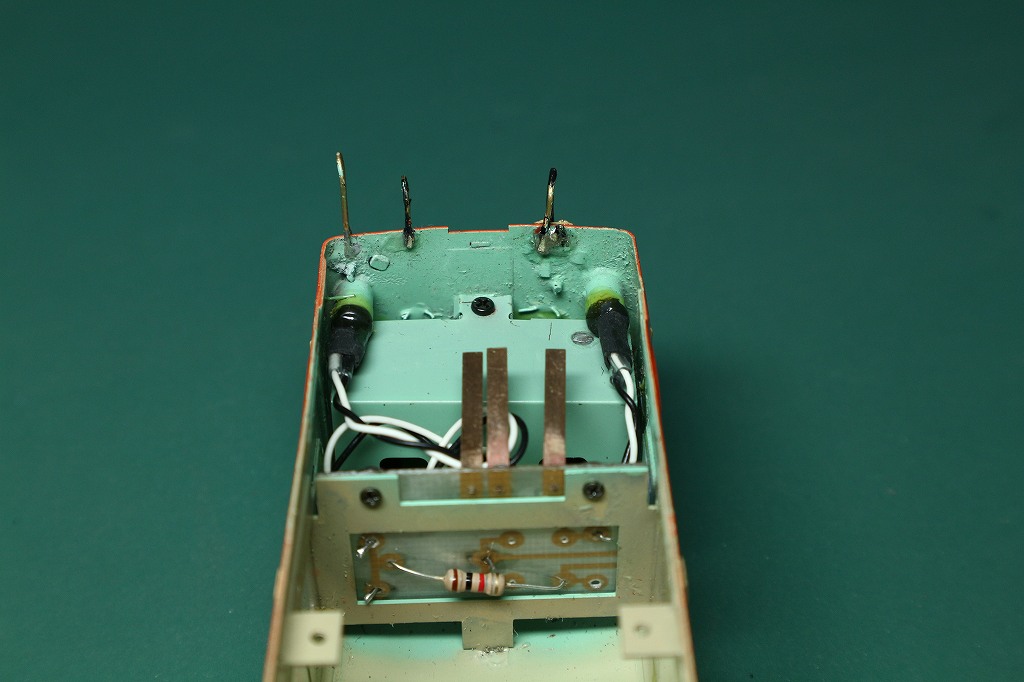

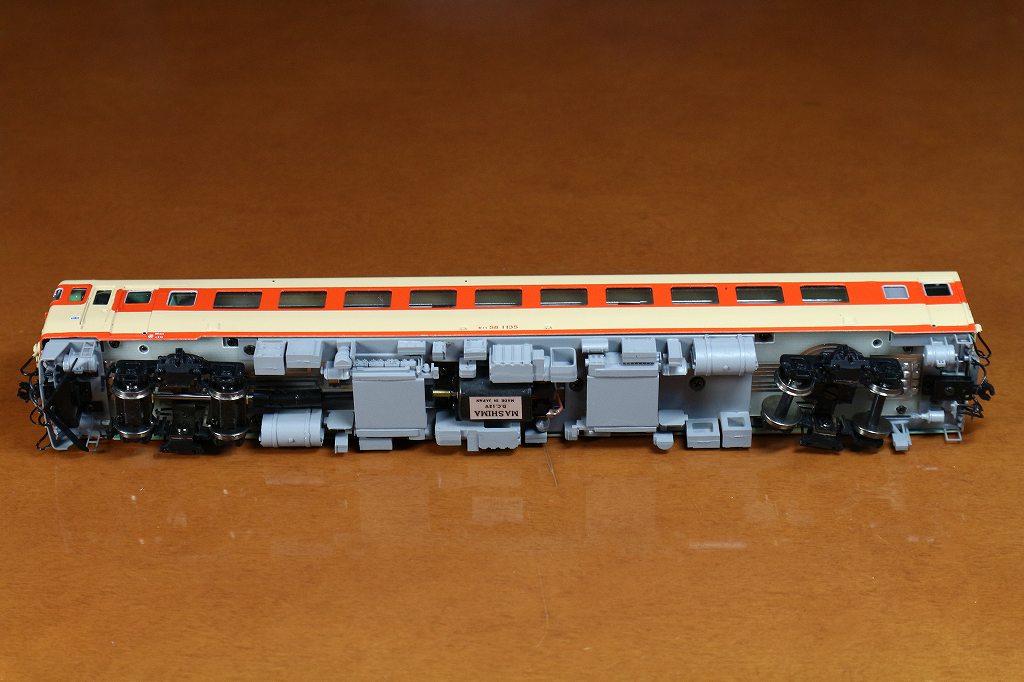

2017/11/1 組み立てできました
DIGITRAX DN136D 搭載
明日は、試運転して完成です
