IMON JNR キロ27 冷房　製作記録
新潟県　O様　キット製作・DCC化御依頼

2017/10/1　完成しました

KATO FR11 を装着

設定CV値　

アドレスは　#57 に設定

CV61=03　　CV64=00　　F0で、ON ⇔ OFFとしています

手こずった割に良く出来ています
可愛がってやって下さい

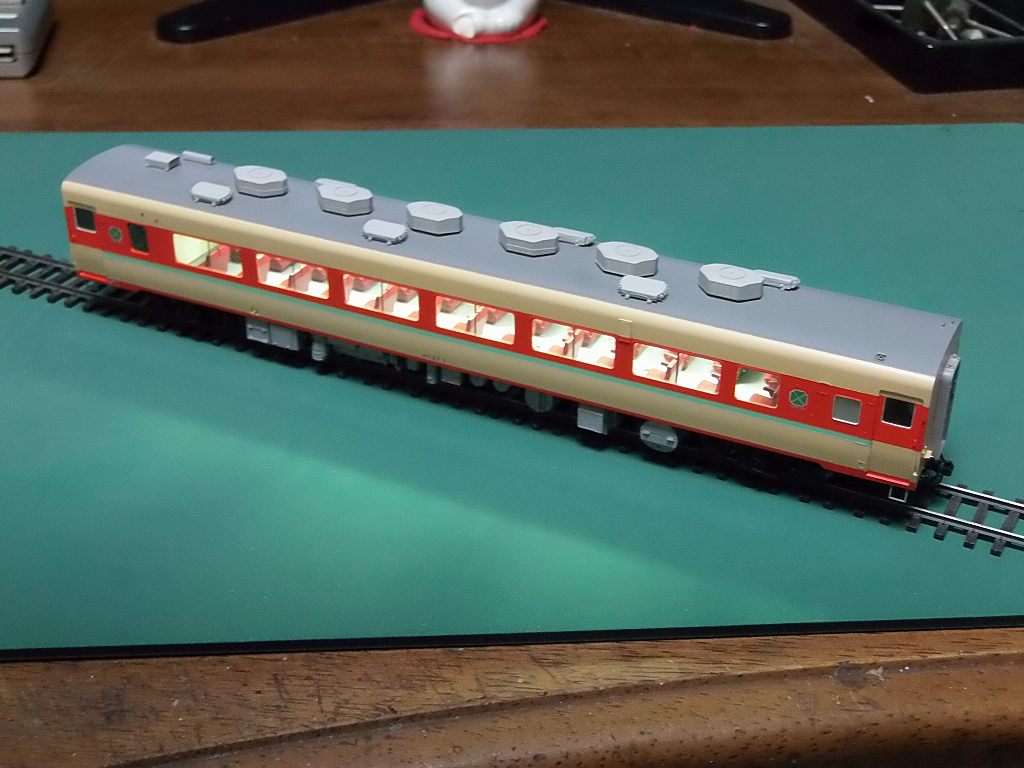

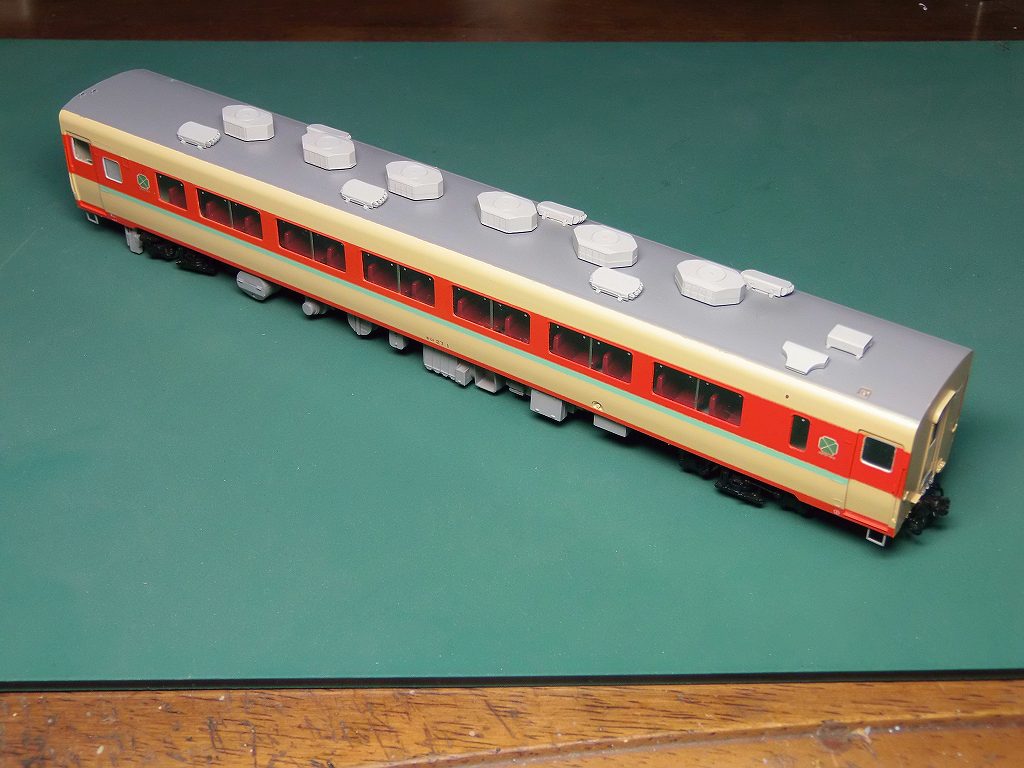

完成です

--------------------------------------------------------------------------

製作記録

車輛、キットが届いています

全くの新品未開封のキットです

IMON　キロ27 冷房　DCC化改造項目

　キット組み立て・全塗装完成　(素組み完成仕様)

　KATO FR11 装着

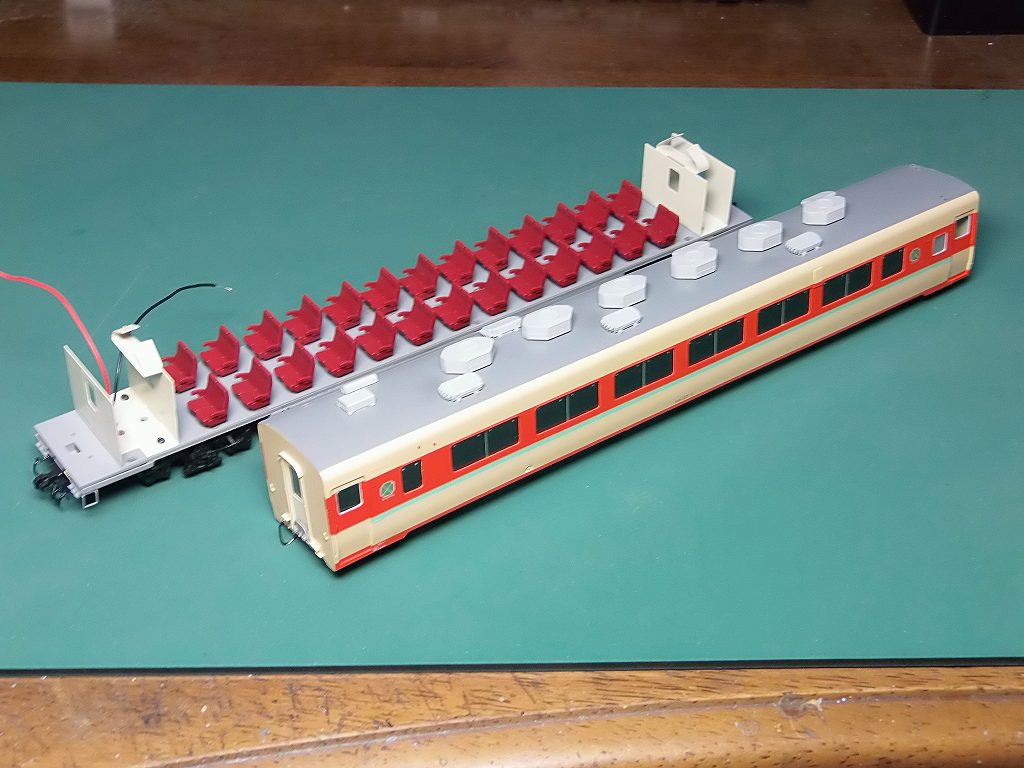

　室内灯LED照明装着

2017/9/11　箱に組みましたが、、、、

今度は、ヨーワカラン

何が解らないかって?

キロ27は、左から4番目が部品の入り数なのですが

3-14　サイドベンチレーター大　1個
3-15　サイドベンチレーター小　4個

と、ありますね　が、
↓

組み立て図の何処にも番号が無いのです　⇒　取り付ける場所が判りません

ところが、部品も、一つ入っているだけで、後の4個口のベンチレーターが入っていないのです

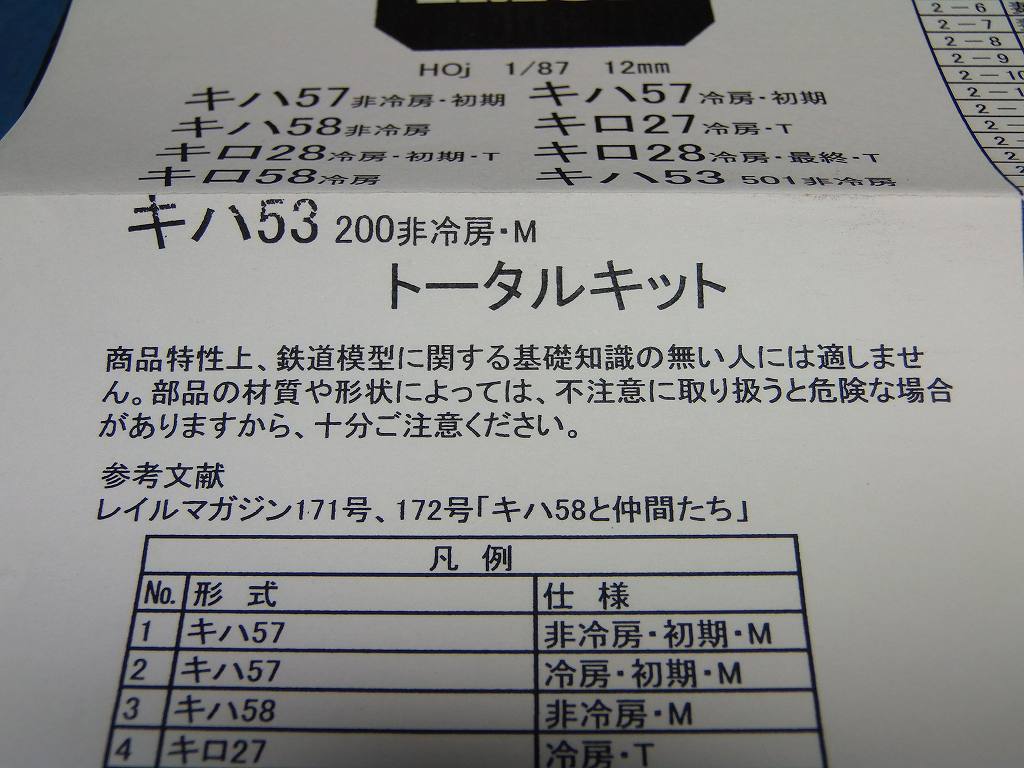

IMONさんの注意書きにありますが、基礎知識の無い私は、勝手に想像しまして、
サイドベンチレーター大は、冷房用エンジンの吸気口と考え、
サイドベンチレーター小は、強制換気用のドア点検蓋の横にある吸気口 (ルーバー)
と想像しました

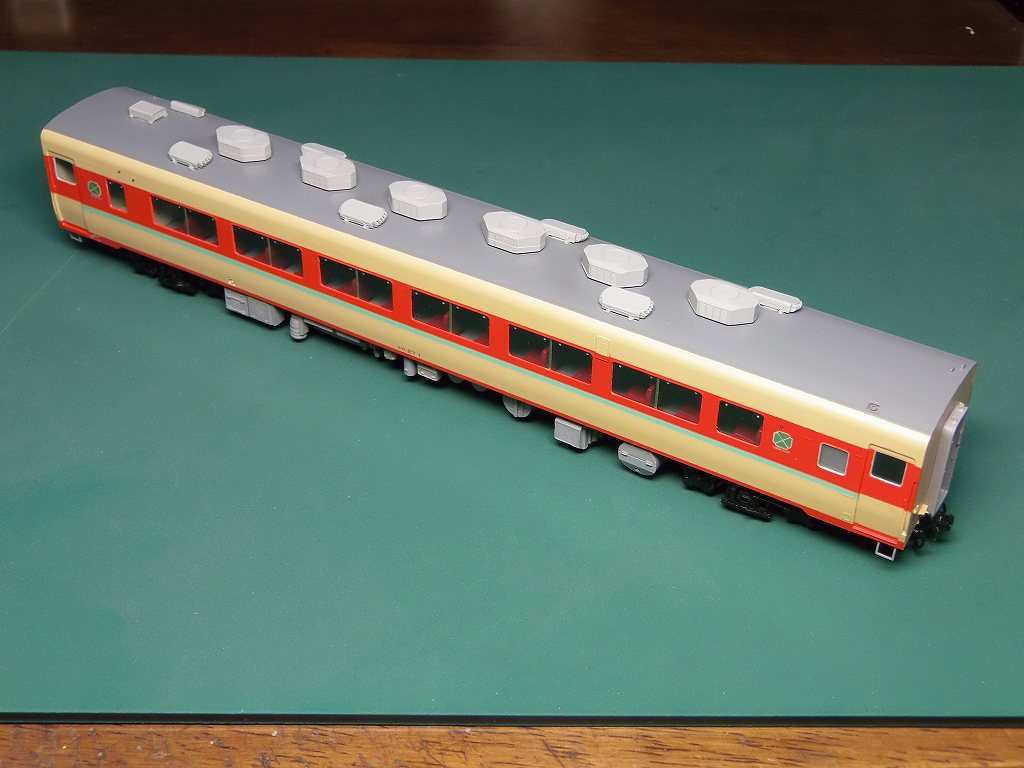

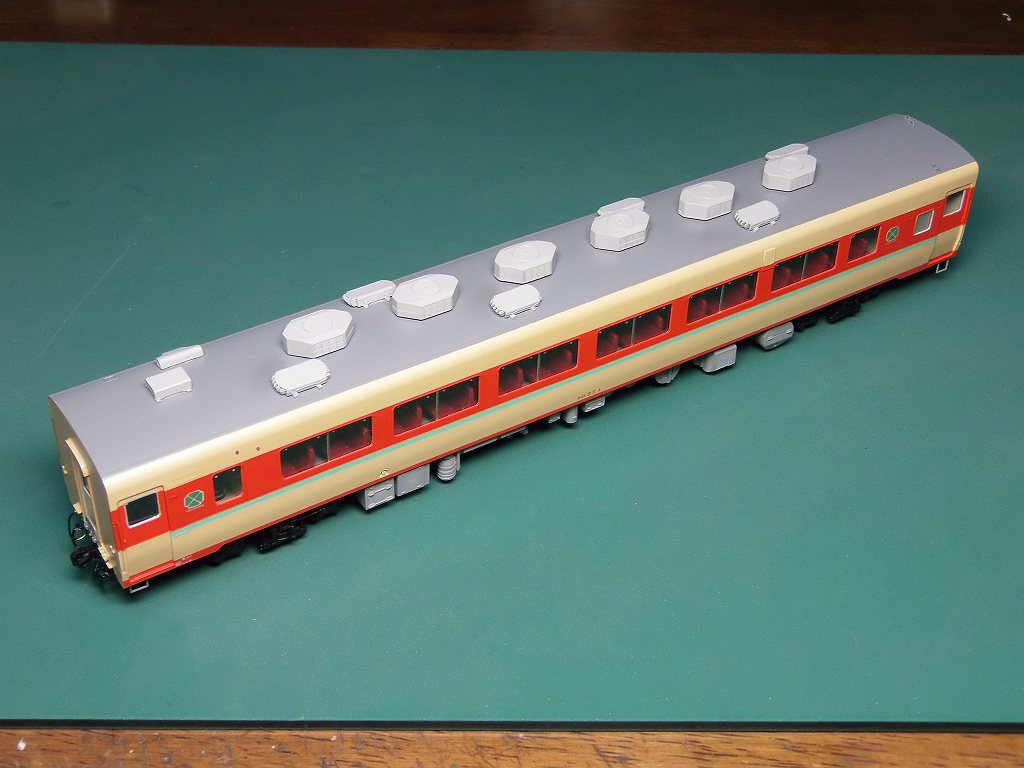

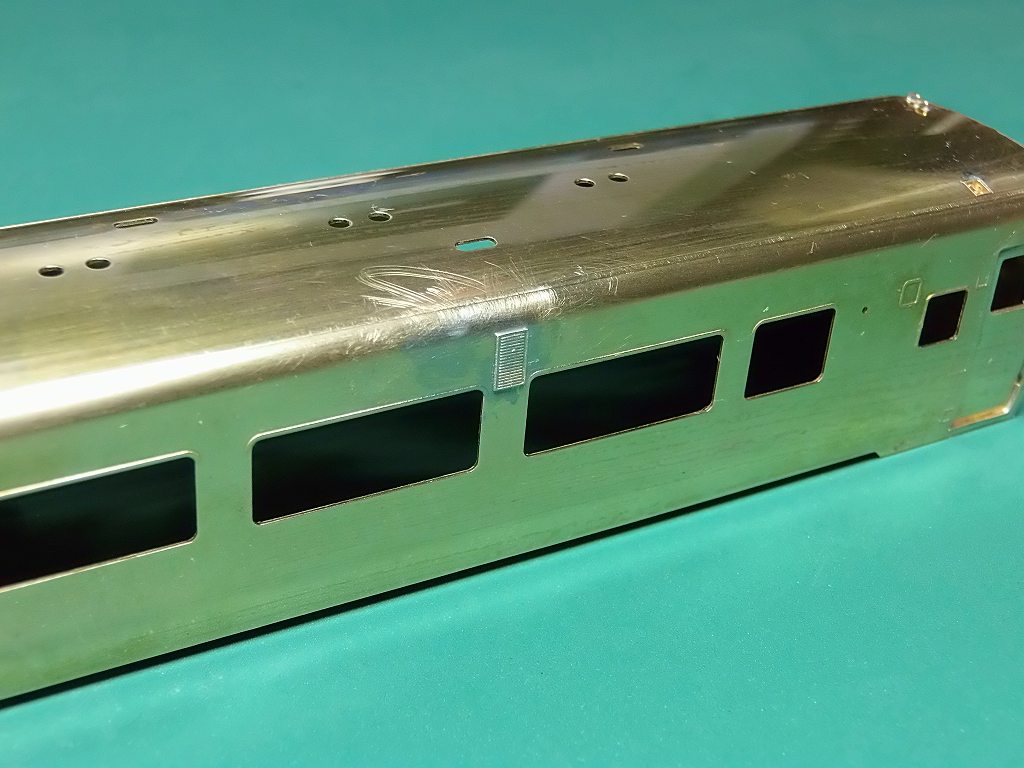

因って、ルーバーの切り方から、下の写真のようにベチレーター大を取り付けました

ところが、取り付け位置が、WEB上にもキロ27の写真が無く、
他のキハに付いている物と比較してもかなりの大きさで確信のある取り付け方ではありません
私が、キロ27の吸気口を設計したらこの位置になると言う推測で付けました

ベンチレーター小なるものが又しても、欠品ならば、送付対応して頂きたいし、取り付け場所も
上のサイドベンチレーター大、共々、IMONさんに、図面・画像にて、ご教授願いたいものです

部番があっても、現物部品が入っていなかったり、組み立て図面にも載っていないって
如何理解すれば良いのでしょうか

2-19　ジャンパー栓A
2-20　ジャンパー栓B
部品表上、入っていないはずの部品ですが、

入っていたのですよ　⇒　ドユコト

と、まぁ、図面と、部品表と、現実の部品入り数がデタラメなのです

これで、4連続ヒットとなりました　⇒　とても疲れました　
IMONさん、ご返答をお願いします

2017/9/12　IMON さんから回答が有りました

部品の入り数の件

誤

3-14　サイドベンチレーター大　1個
3-15　サイドベンチレーター小　4個

と、部品表に表記がなされていますが、表記ミスとの事

正

3-14　サイドベンチレーター大　1個
3-15　サイドベンチレーター小　0個

との事で、欠品では無い

3-14　サイドベンチレーター大　1個　取り付け位置の件

組み立て図に於ける取り付け位置記載漏れ

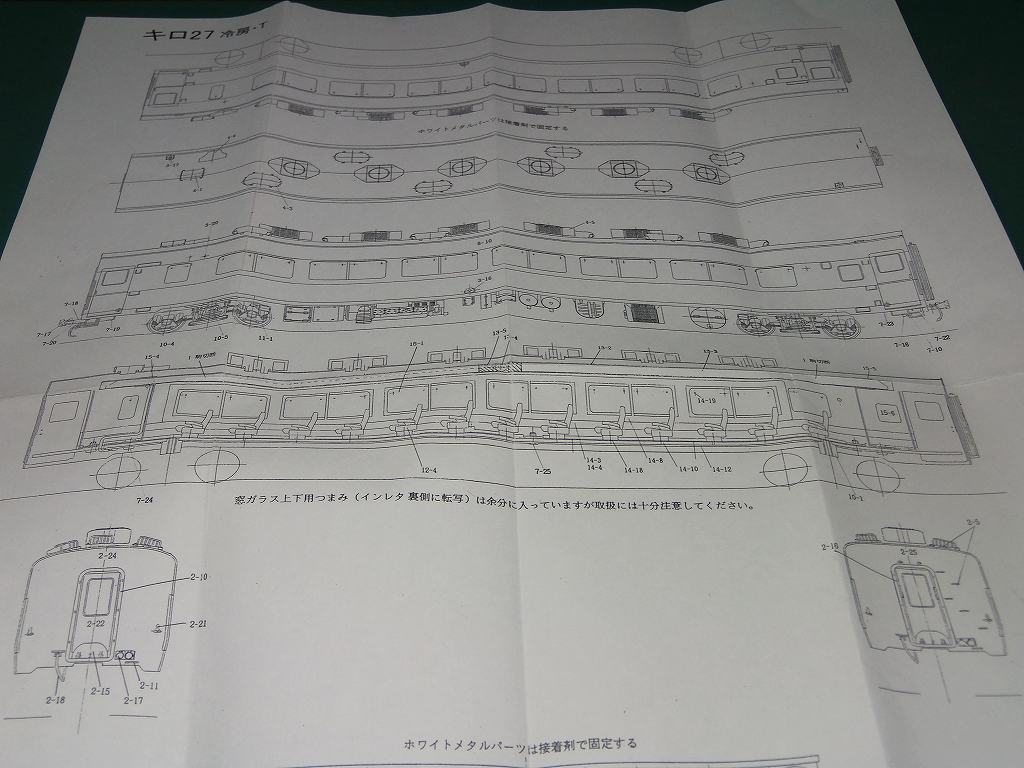

正規取り付け位置

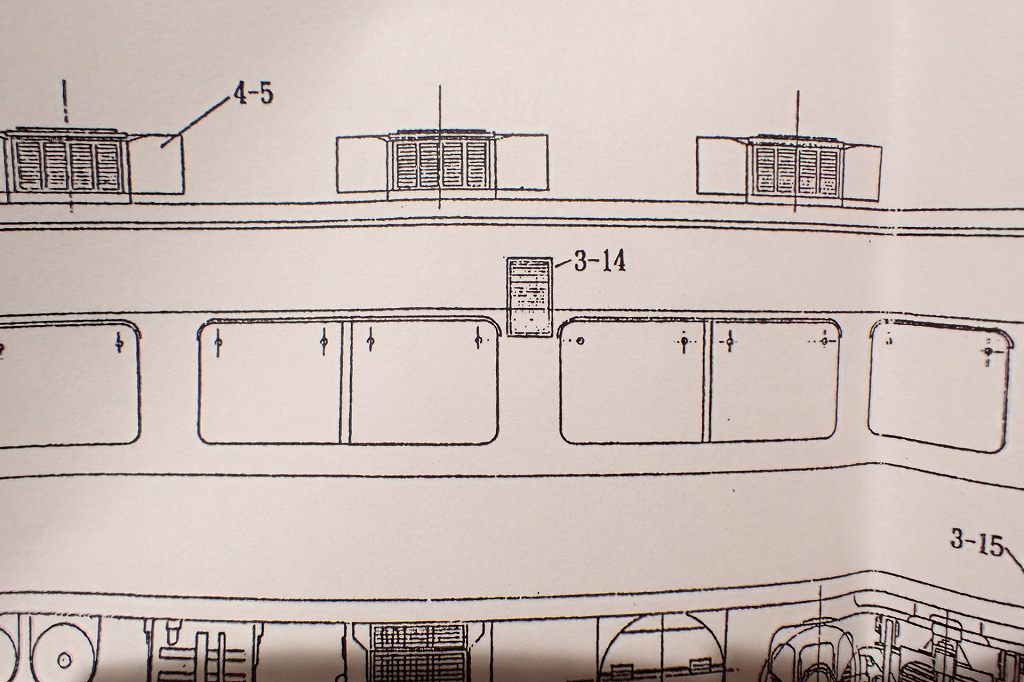

図面を送って頂けました
3-15 の部品位置も表記されています (キロ28の図面)
⇒　キロ27の図面としては、記載漏れしていますとの事

と、言う事で一件落着
想像で、半田付けした、3-14　サイドベンチレーター大、寸分の狂いも無く、
正に、ピッタリの位置でした

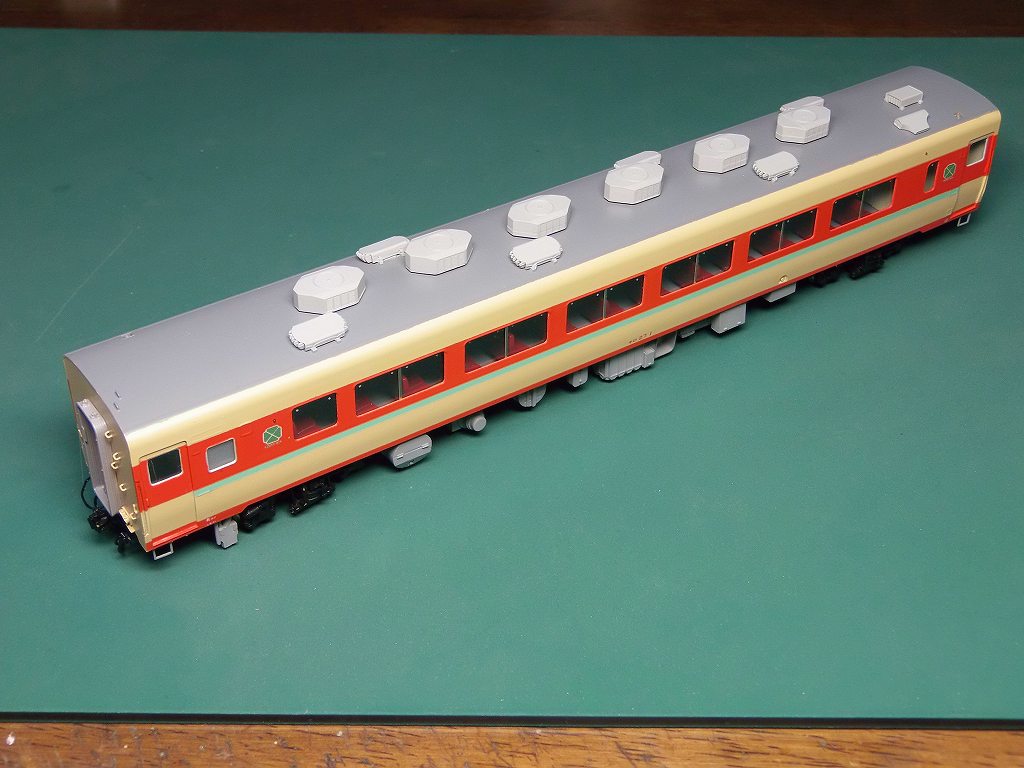

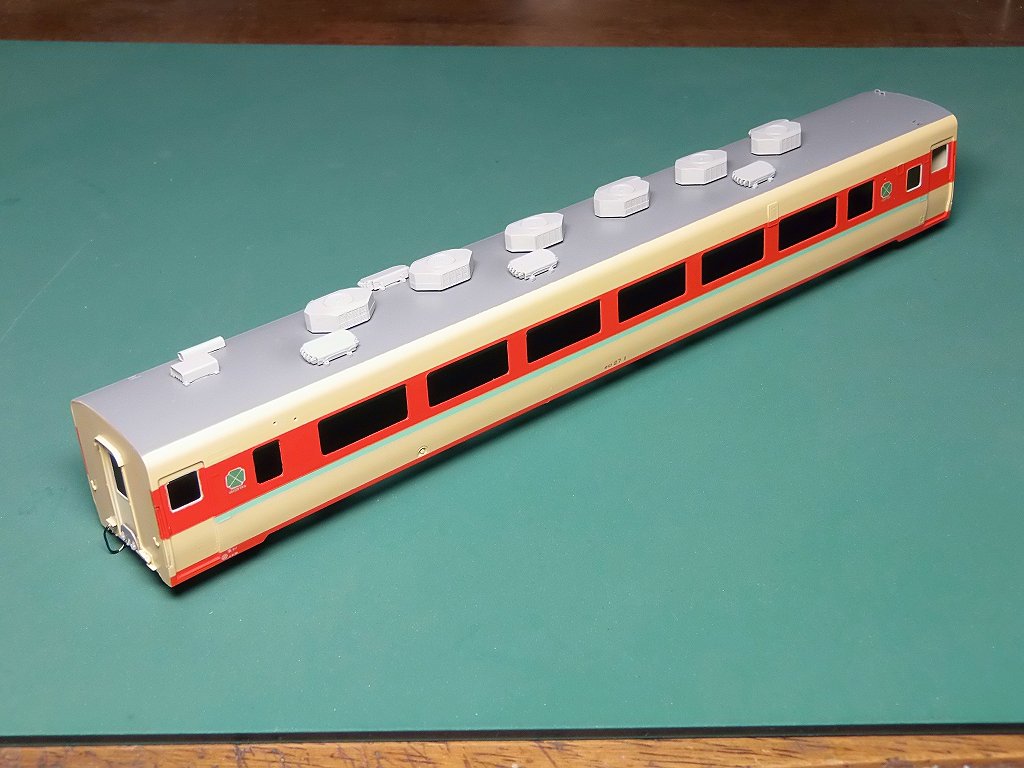

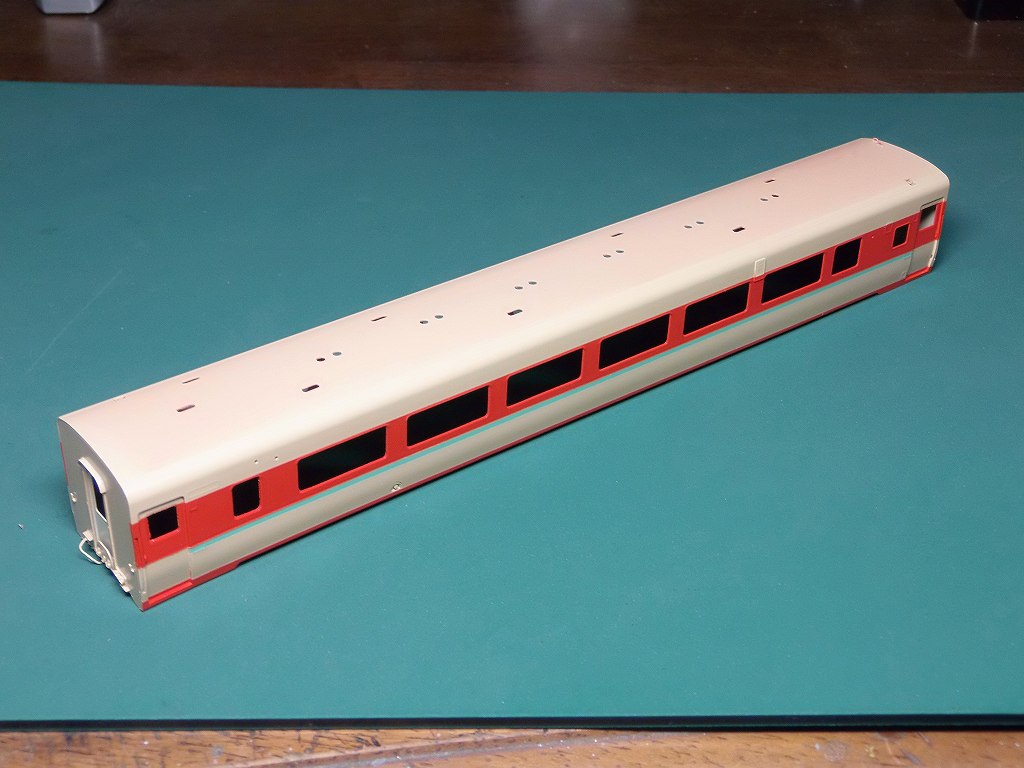

上廻り、生地車体完成とします

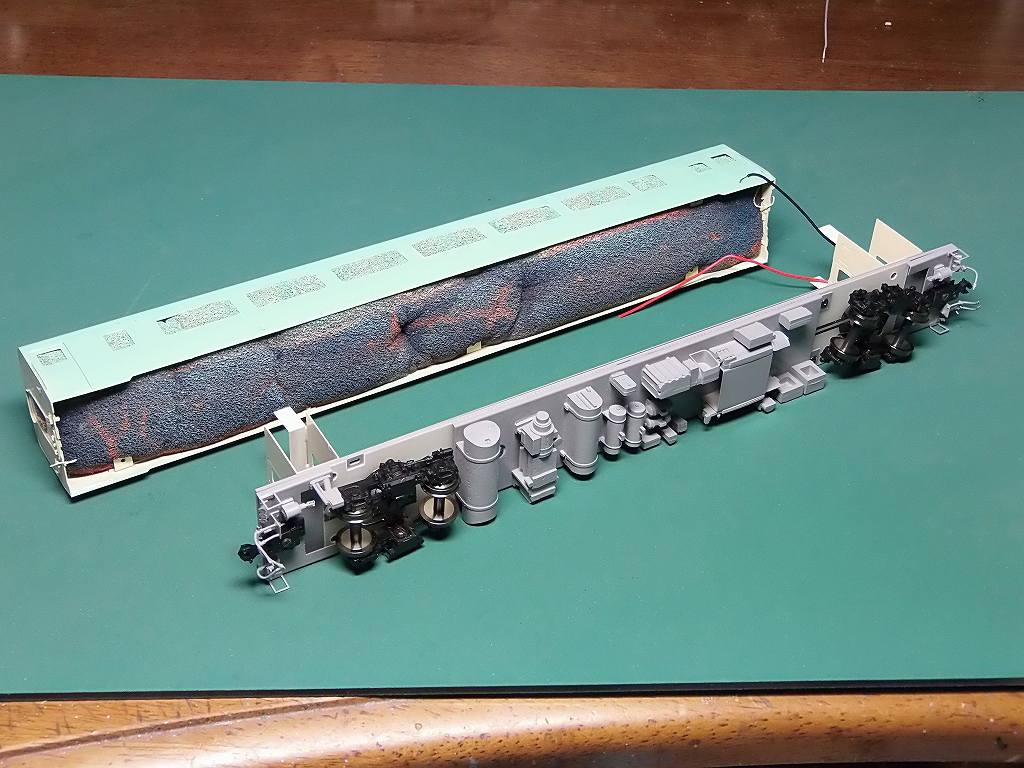

2017/9/17　下回りが組み立て完了しました

空気バネ台車には、やはり、ブレーキシリンダーが付いていました

良く見ると、

こんな小さな部品でも、左右があったのですね
部品表にR 2個　L 2個と記してくれないと、見過ごしてしまいます
やはり、きちんと表記してもらいたいと思います
後から、部品を足したとしても、別袋にいれて、説明書を添えるべきです

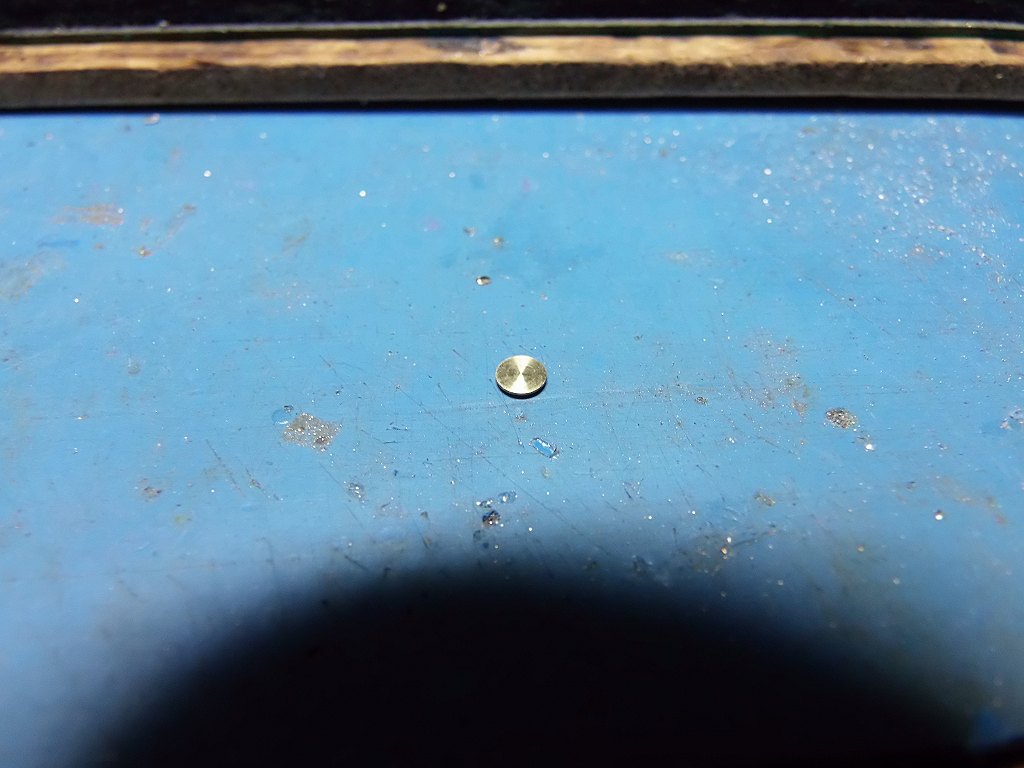

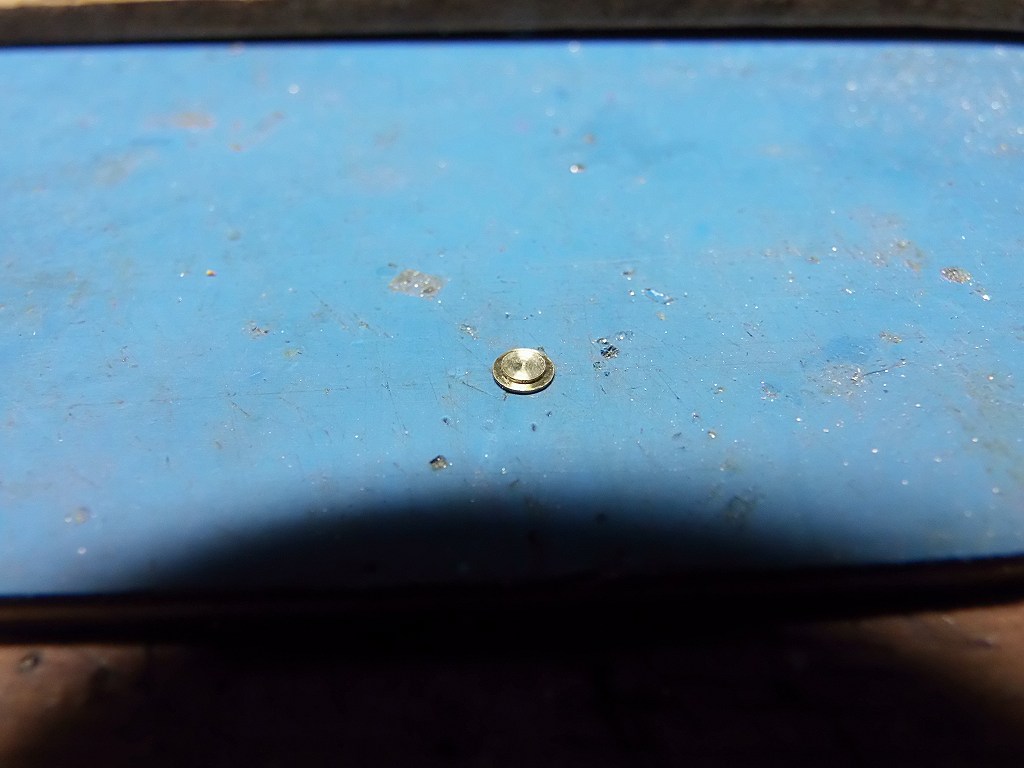

また、異物混入かナ　部品表に表記されていない物が、
7の部品袋に1個入っていました
