IMON 駄知・東濃鉄道 キハ12 製作記録
新潟県　O様　キット製作御依頼

2018/5/16　やっとの思いで、完成しました

LEDが小さいもので、ライトケースとショートしまくりでした
何回も、せっかく取り付け、瞬間接着剤で固めたLEDをほじくりだす始末でした
LEDを6個潰してしまいました

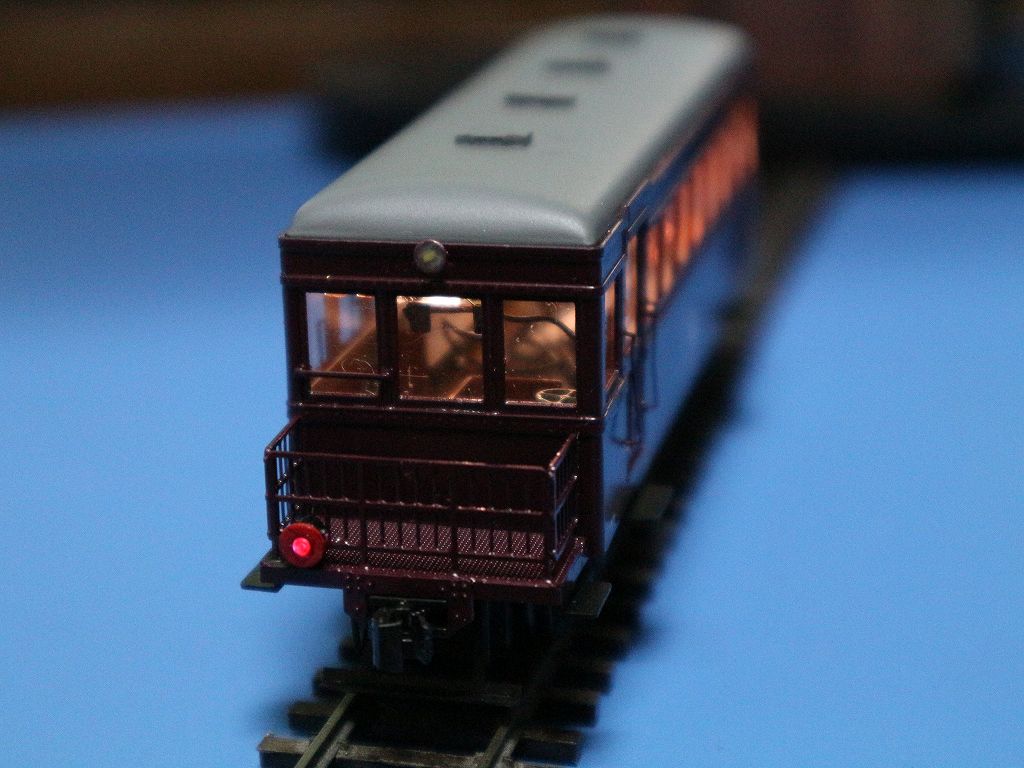

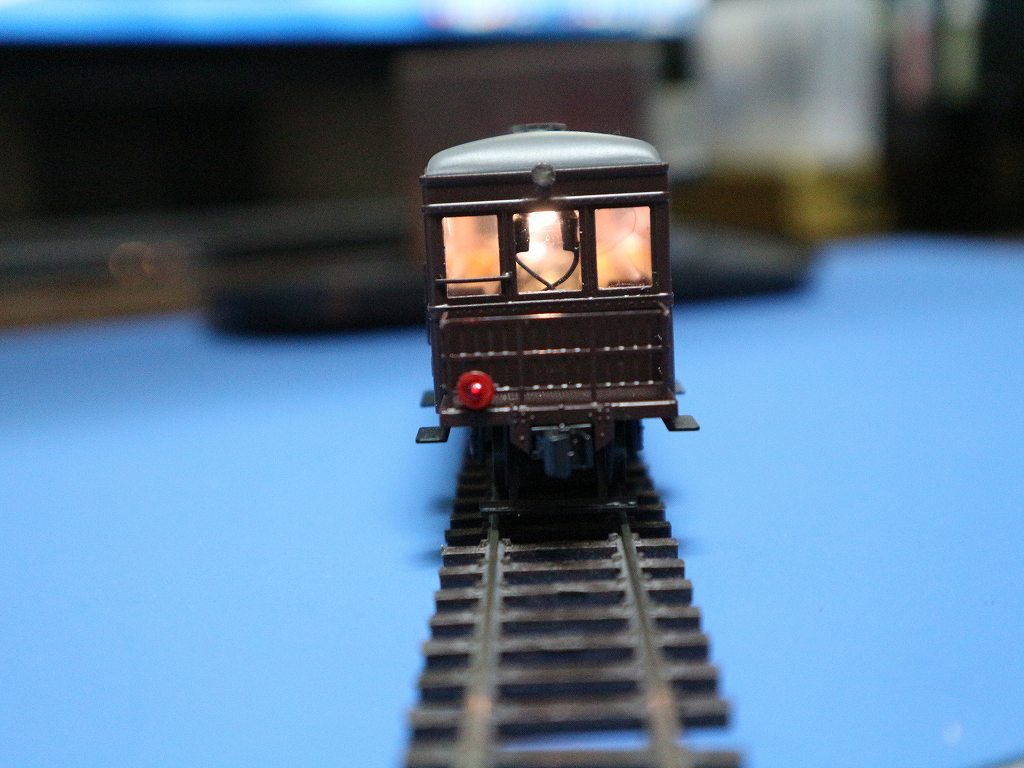

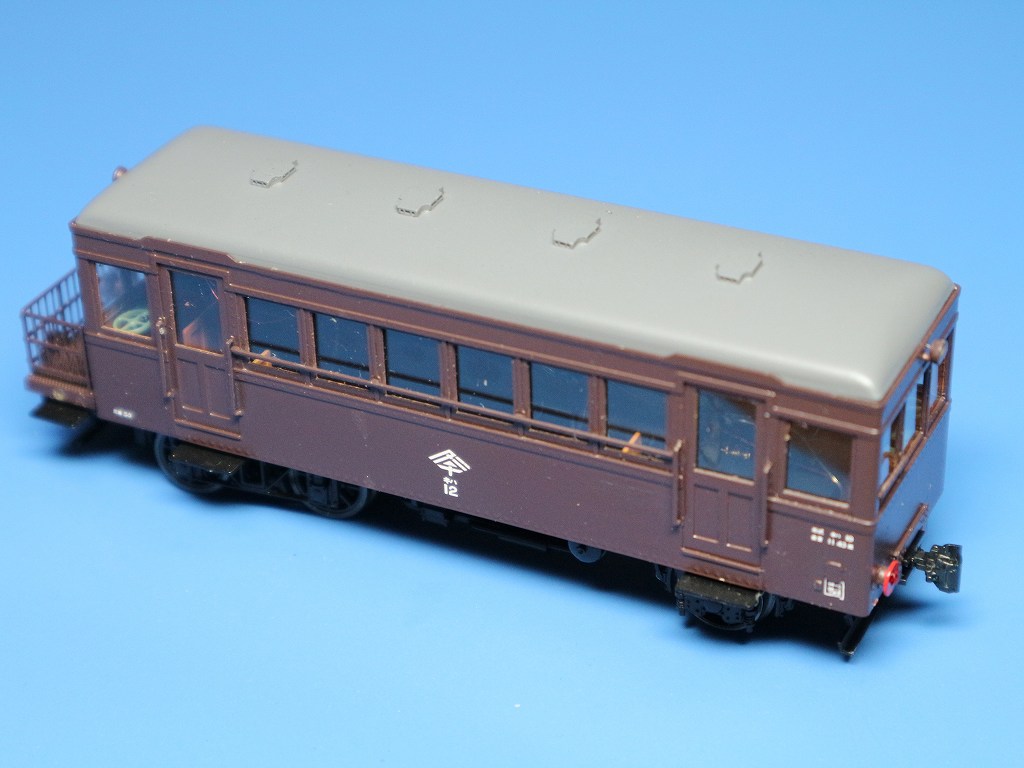

東濃鉄道　キハ12 完成













ヘッドライト、LED 1005 白色埋め込み装着、レンズはエポキシ流し込み
室内灯、TOMIX Nゲージ用　電球色装着



標識灯　LED 1608 白色装着　付属赤色レンズ装着



ヘッドライト、LED 1005 白色埋め込み装着、レンズはエポキシ流し込み



標識灯　LED 1608 白色装着　付属赤色レンズ装着

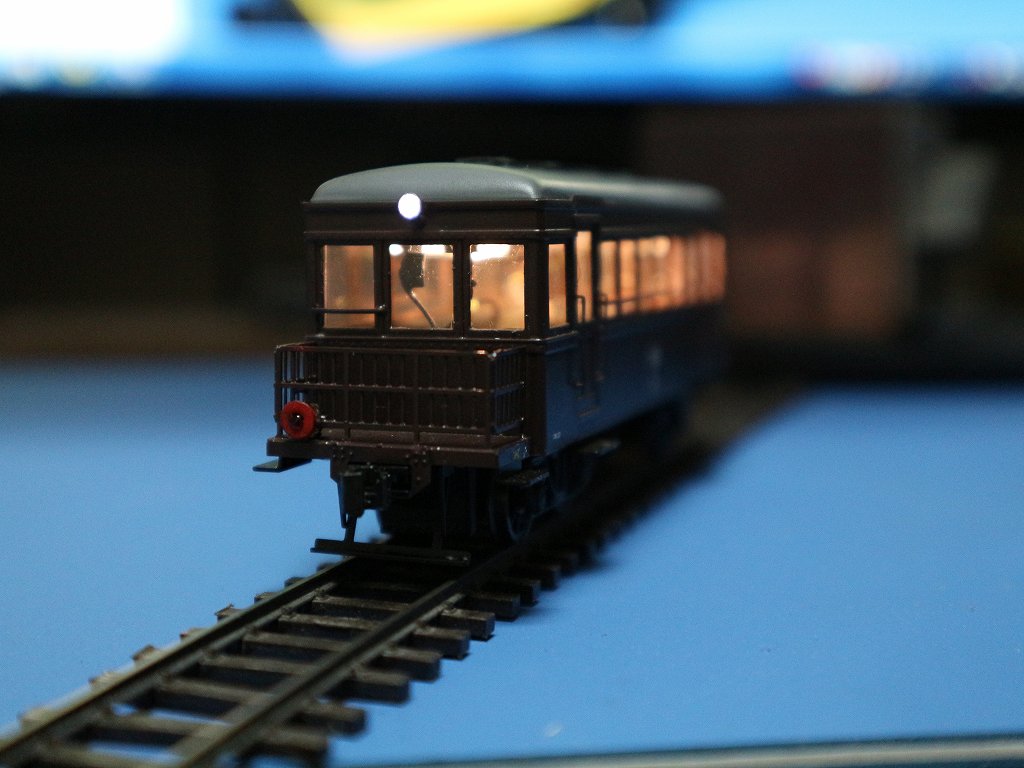

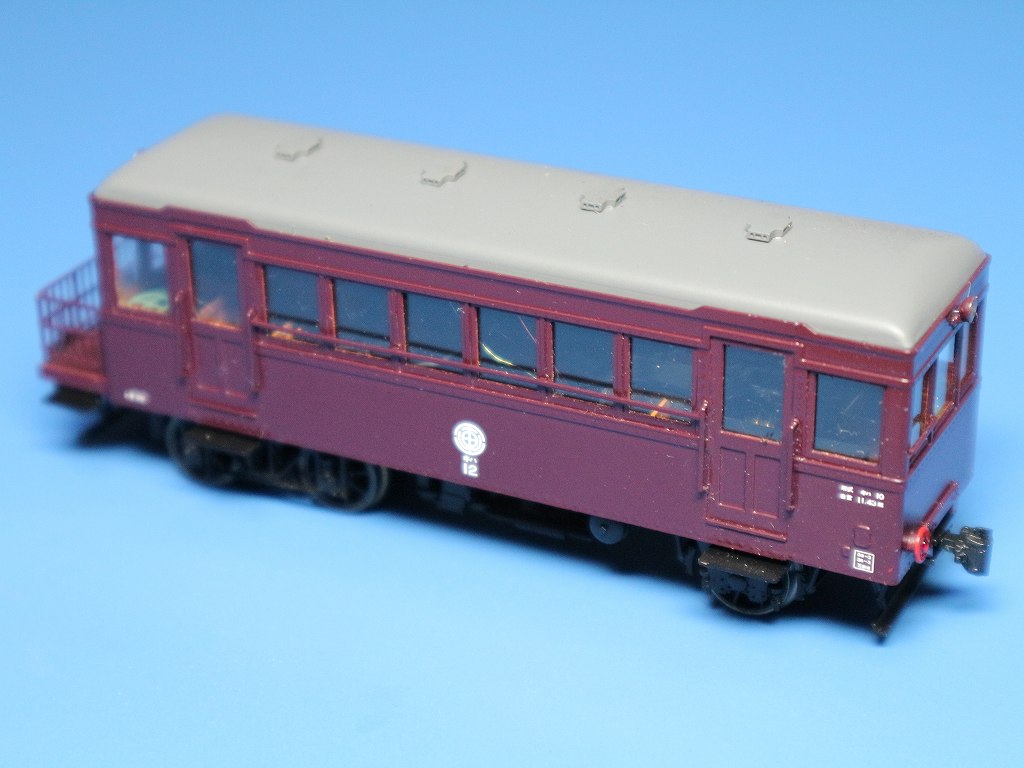

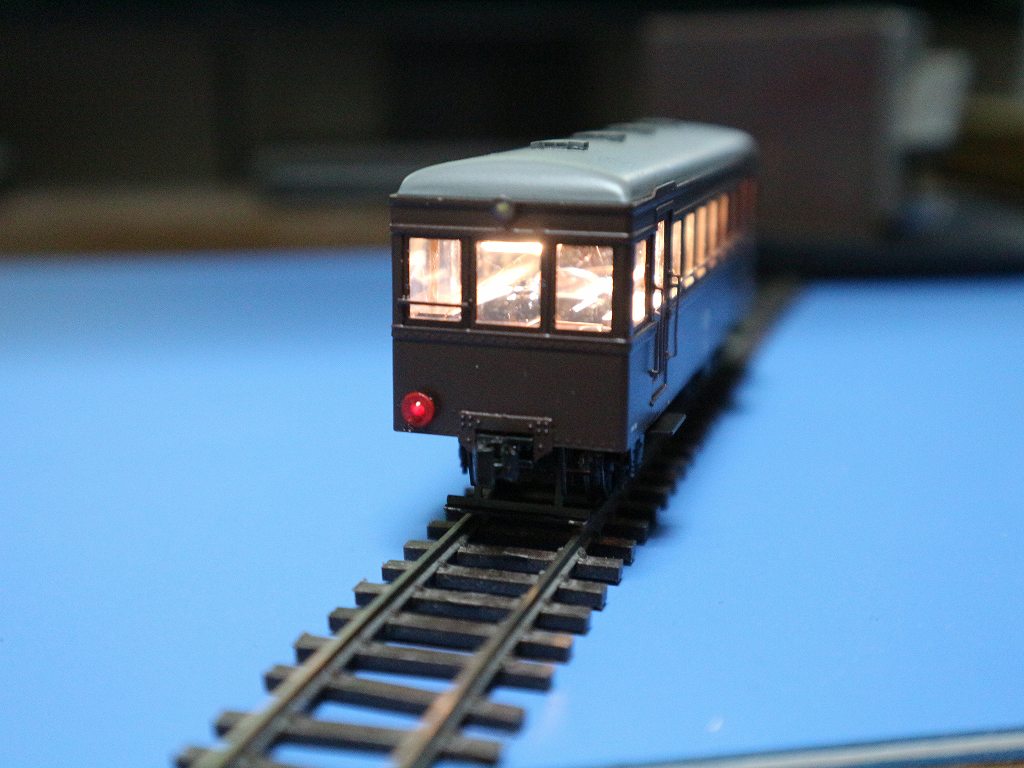

駄知鉄道　キハ12　完成











ヘッドライト、LED 1005 白色埋め込み装着、レンズはエポキシ流し込み
室内灯、TOMIX Nゲージ用　電球色装着



標識灯　LED 1608 白色装着　付属赤色レンズ装着



ヘッドライト、LED 1005 白色埋め込み装着、レンズはエポキシ流し込み



標識灯　LED 1608 白色装着　付属赤色レンズ装着

2018/5/13　に戻ります

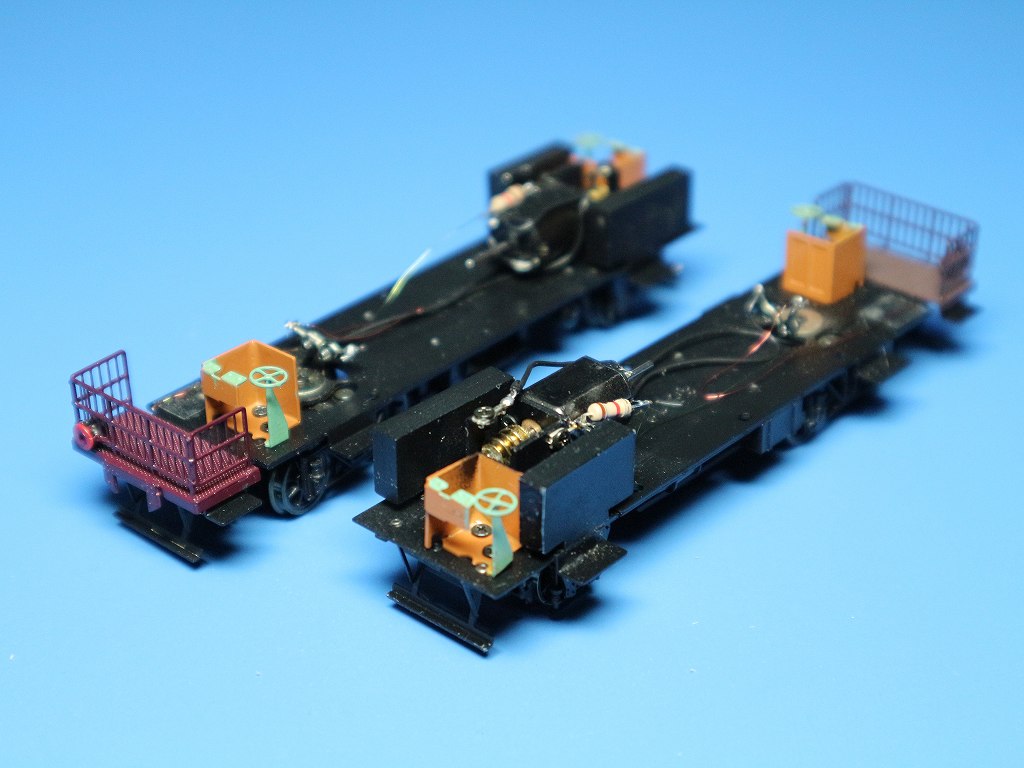

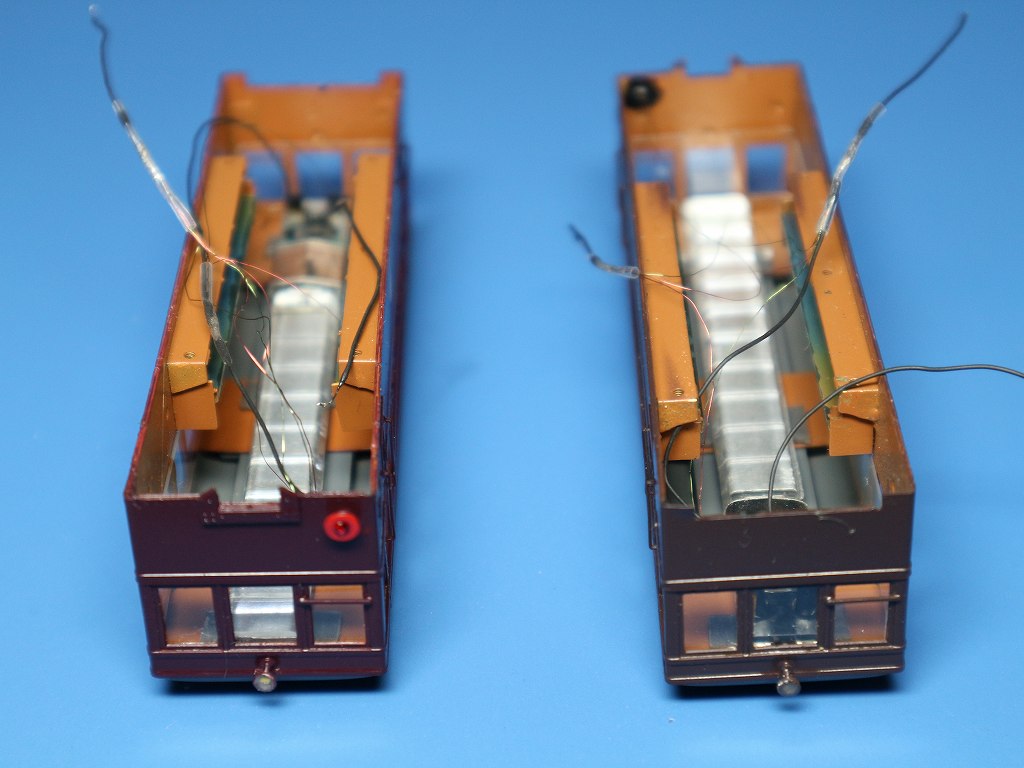

内部配線がやっと試行錯誤の結果、出来ました

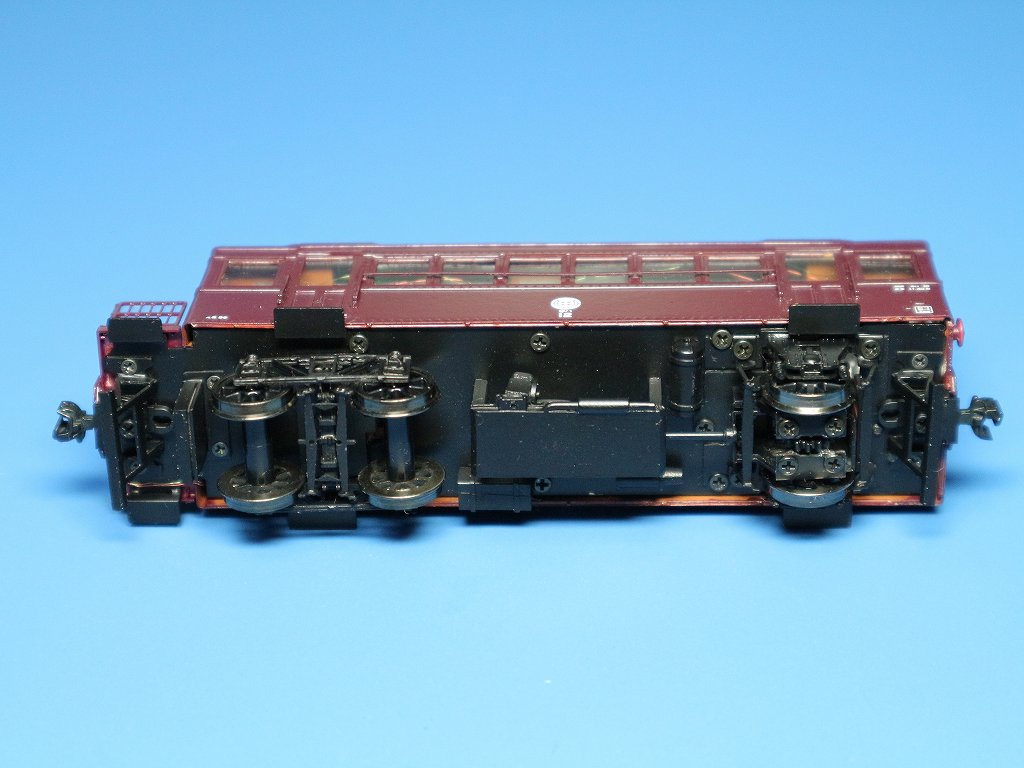

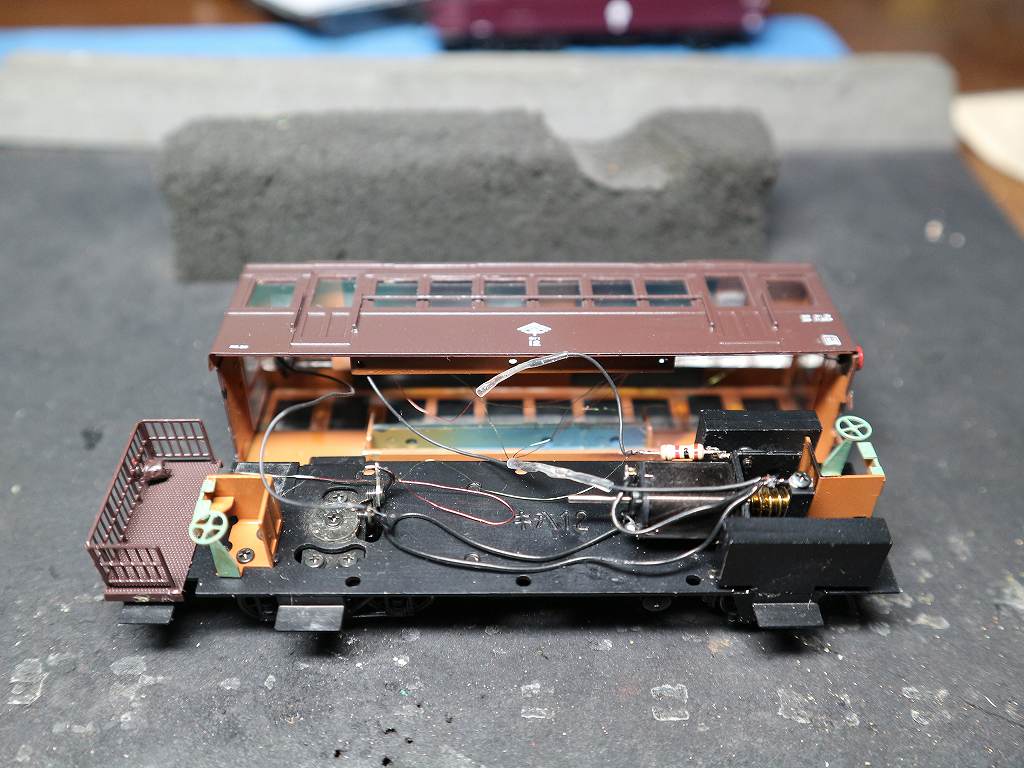

下部床板の配線です

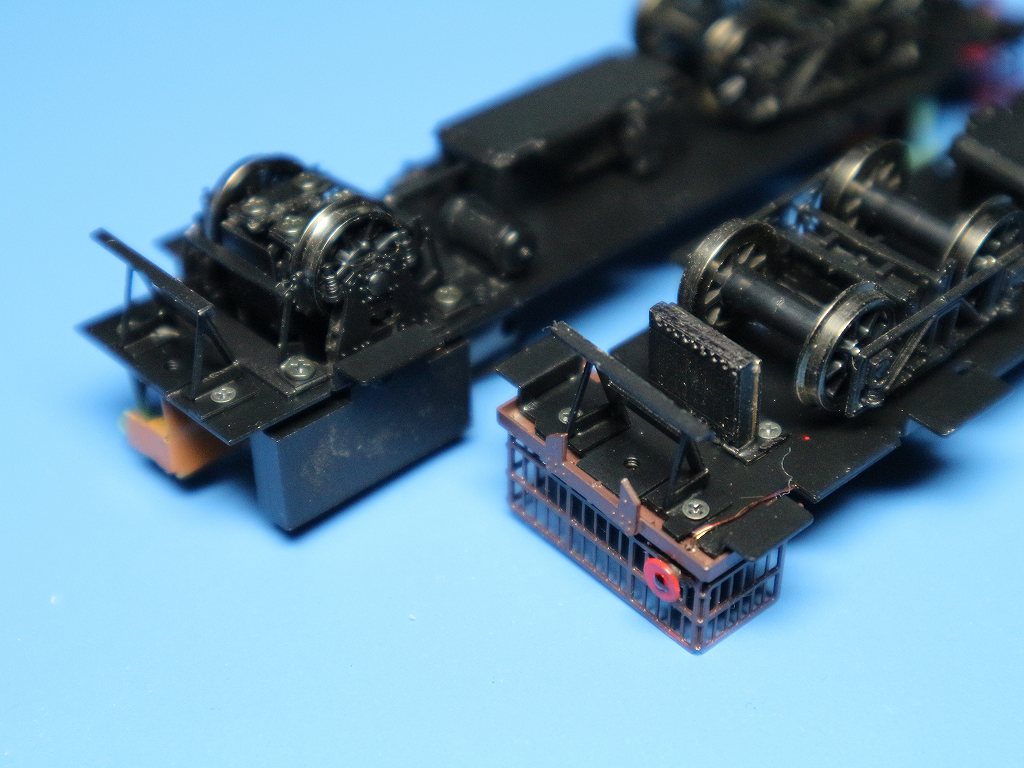

デッキの標識灯の配線は、いったん、デッキの裏に回しました

このモーターは、1.0Vで起動します、また、6〜8Vで最高回転に達します
余り、長時間、連続、高電圧で使用しないで下さい
軽やかに走りますが、PWM方式のパワーパックを使用しないと点灯しません

完成です、可愛がってやってやってください

完成ご了承の連絡在り次第、発送致します

------------------------------------------------------------------------------------------------

製作記録

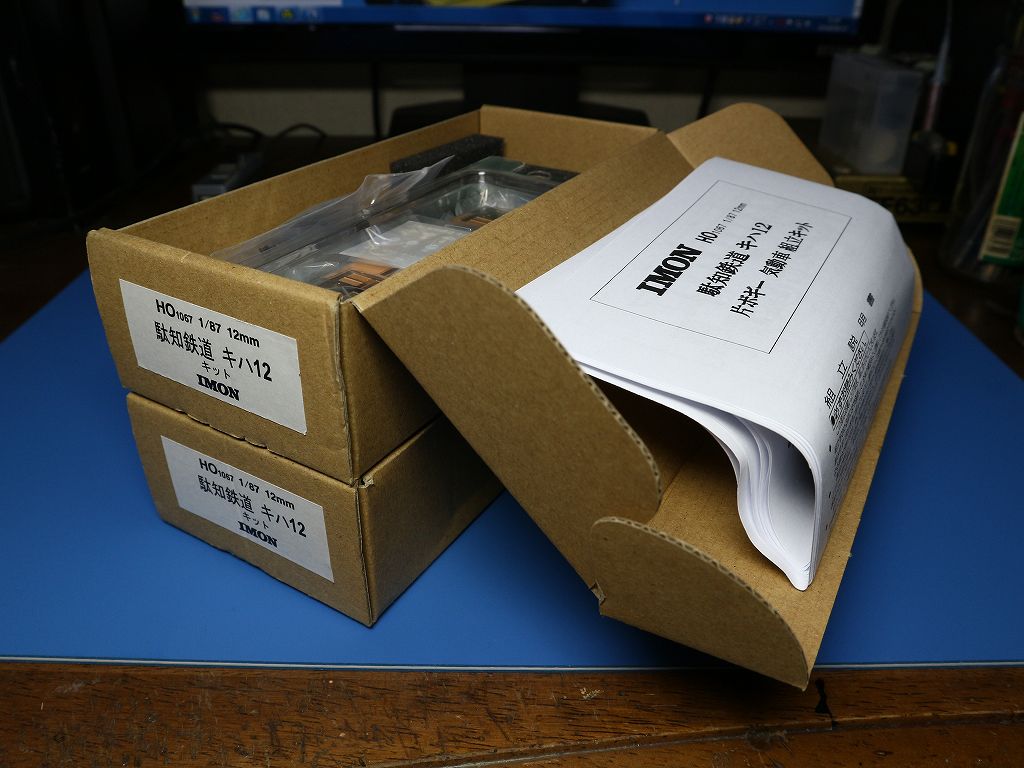

車輛、キットが届いています



1台は、駄知鉄道　キハ12、もう一台は、東濃鉄道　キハ12 として製作します

※　駄知鉄道　キハ12、東濃鉄道　キハ12、塗装色のみ変更、同時製作いたします

2018/4/20　箱に組みました



さすがは、ワールド工芸さんのキットです　⇒　精度が抜群、日本一、いや世界一でしょう
組んでいて、安心感があります



明日は、引き続き細かい部品を装着します

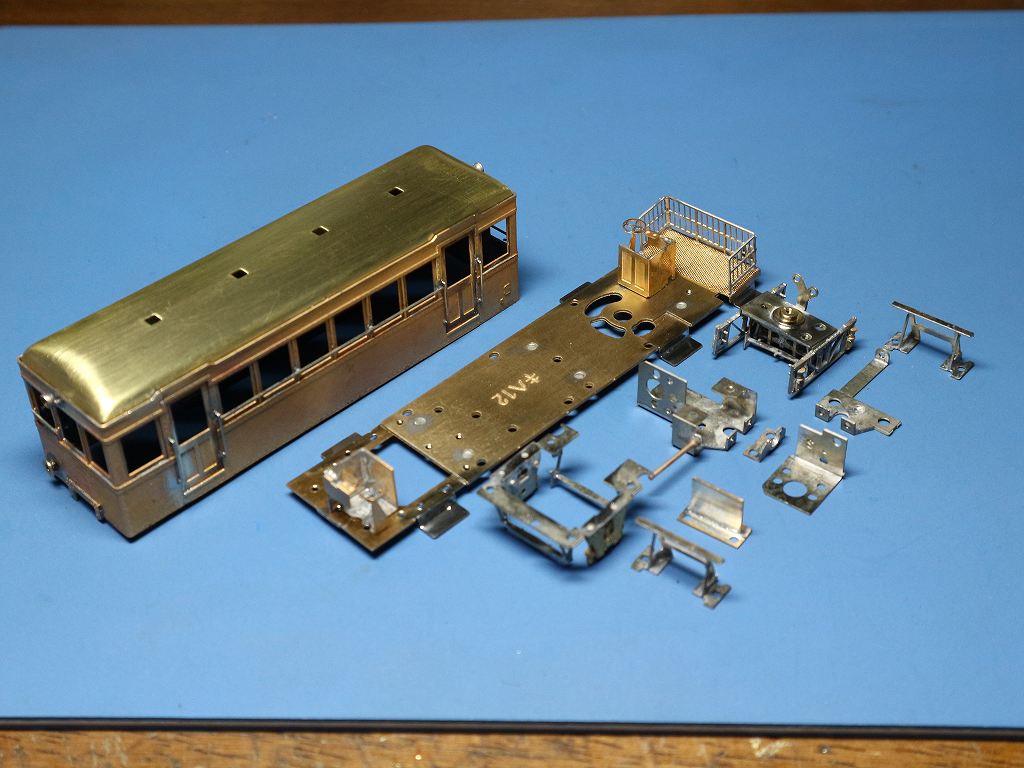

2018/4/24　半田付け終了しました



半田付けを終わり、組み立てに掛かります

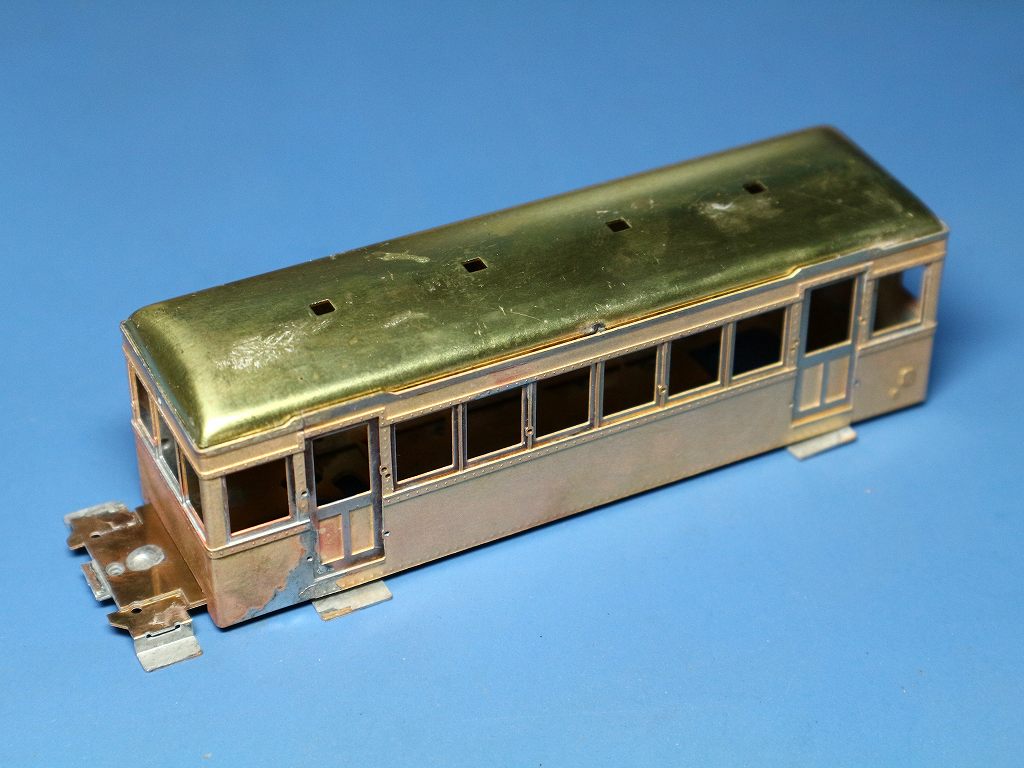

2018/4/27　生地車体完成しました



2輌、生地車体完成しました

次は連休明けから塗装に掛かります

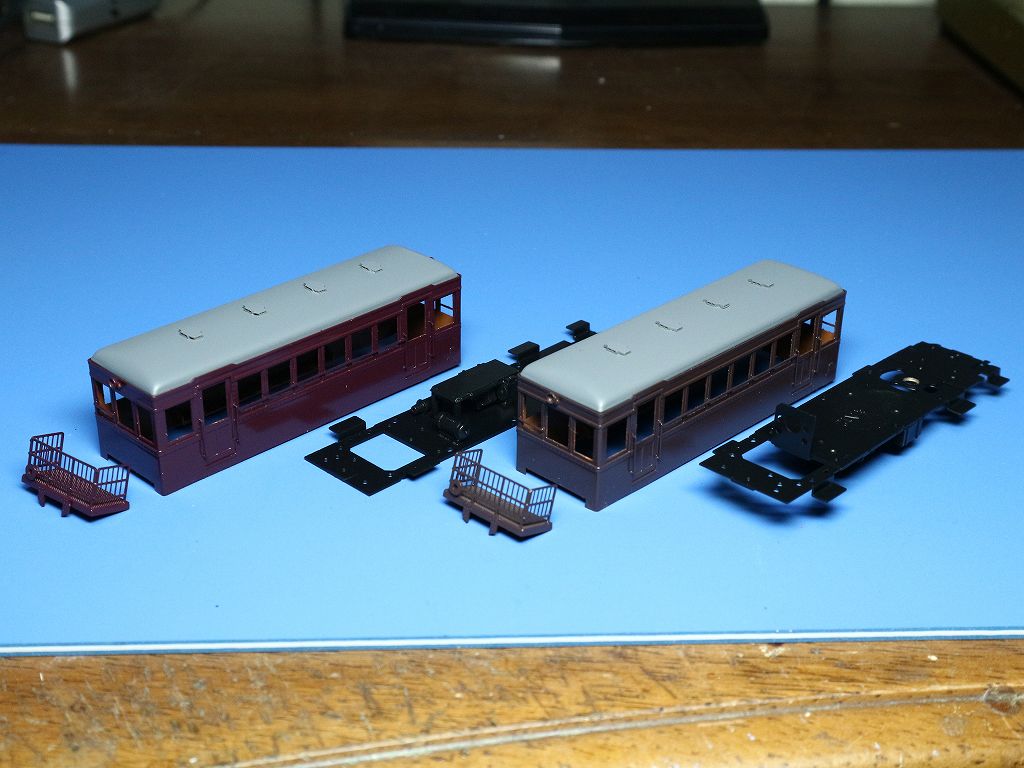

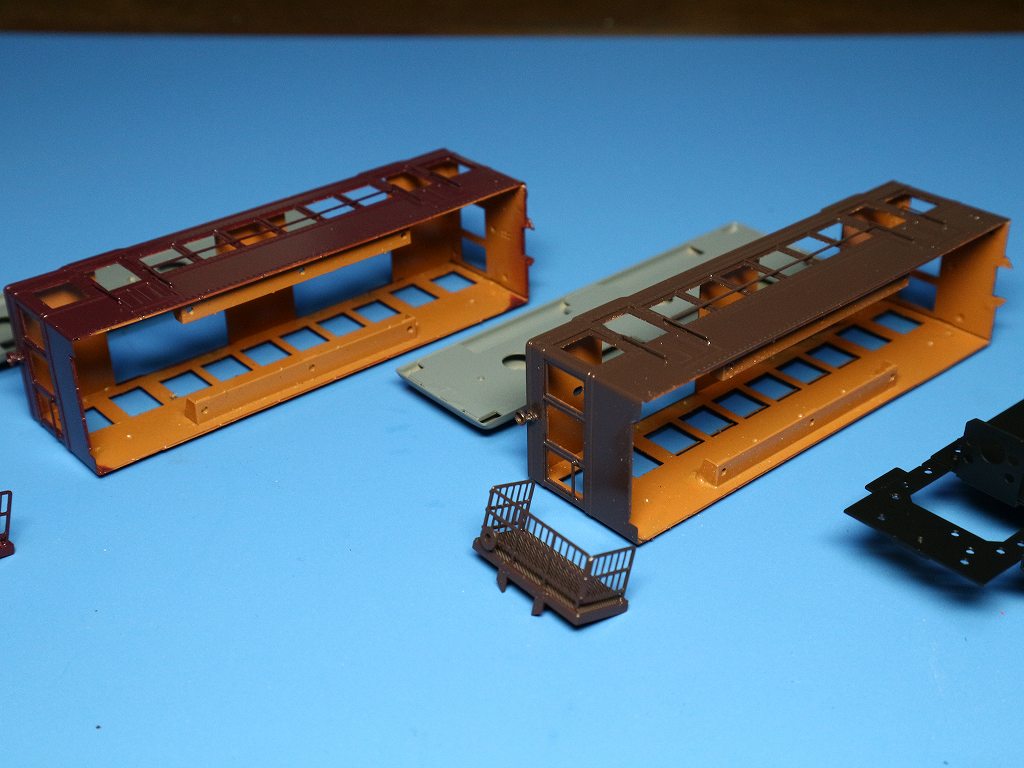

2018/5/7　塗装が出来ました



左が東濃鉄道、右が、駄知鉄道です



内装は、は、木製のように、ニス塗りの感じにしています
下廻りも塗りが出来ています

明日は、転写シールを貼り、トップコートを掛けます
乾かす間、下廻りの組み立てを同時進行でいたします

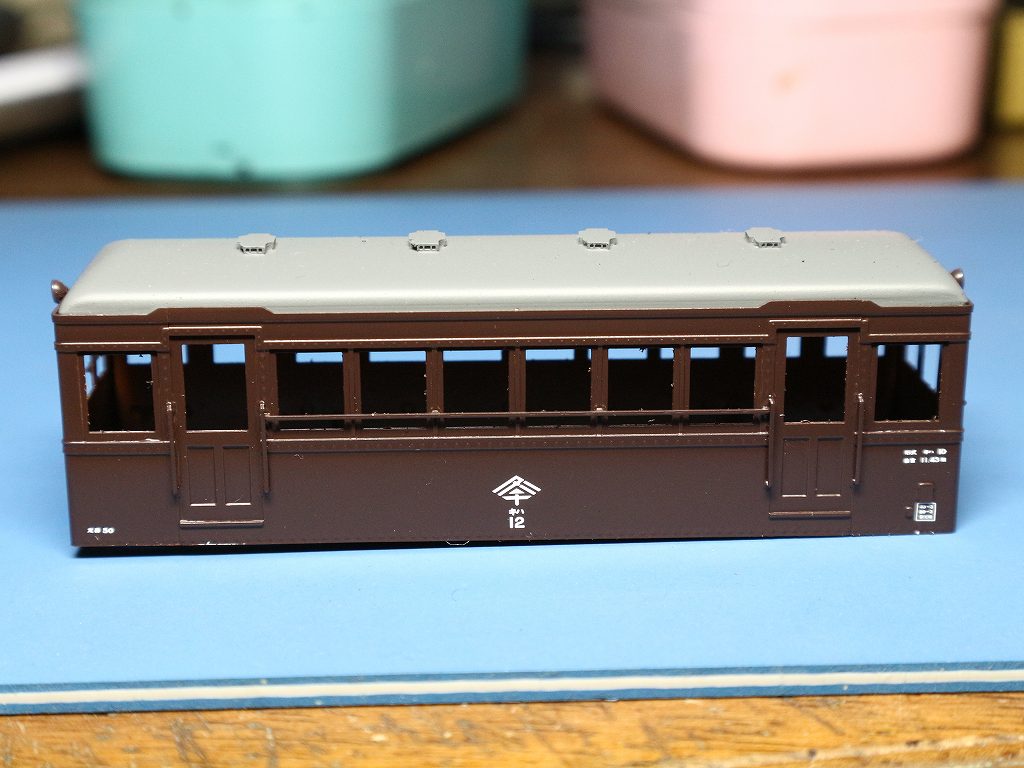

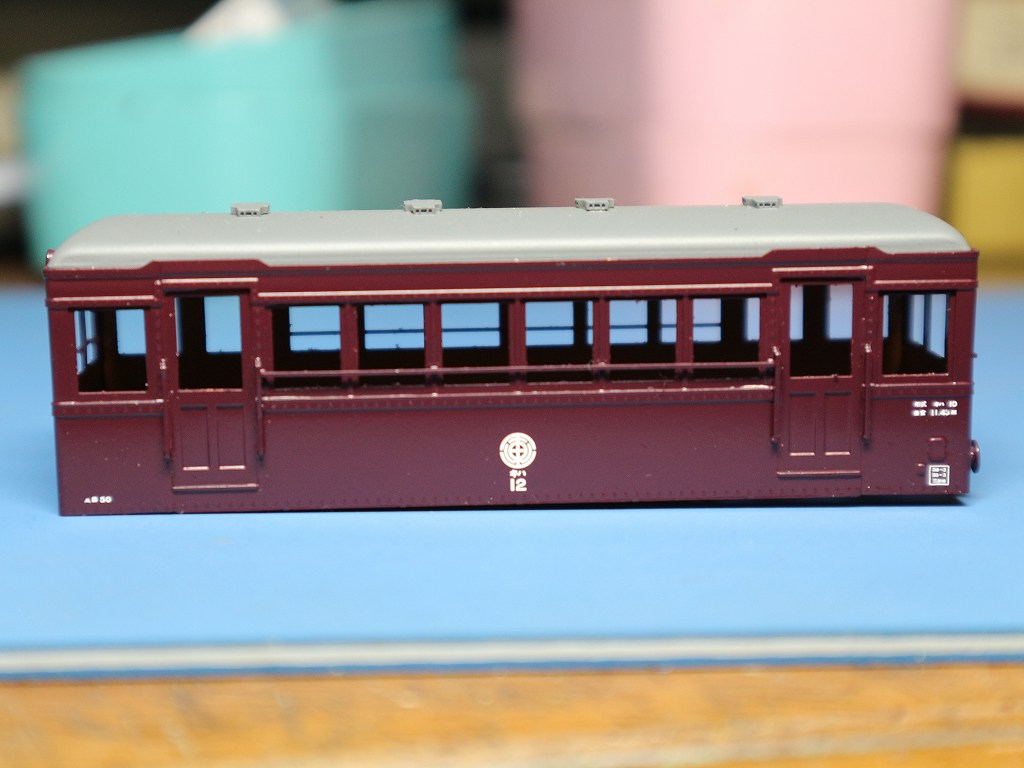

2018/5/9　インレタを貼ってトップコートをかけましたが、、、、

何と、パソコンが自動更新のおかげで、起動しなくなってしまいました
で、我が家のネットワークを再構築せざるを得ませんでした
パソコンを一台交換、WIN7 をクリーンインストゥールする羽目になり、
一日半を要しました





完成予定が2日程遅れます

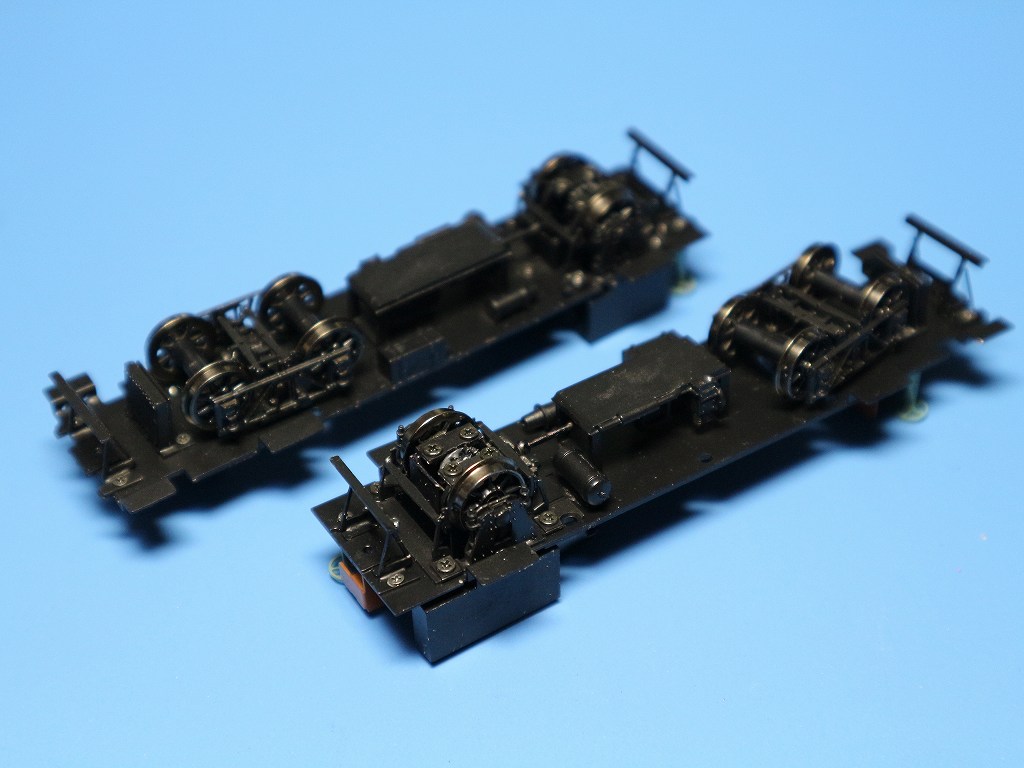

2018/5/10　組み立てが出来ました

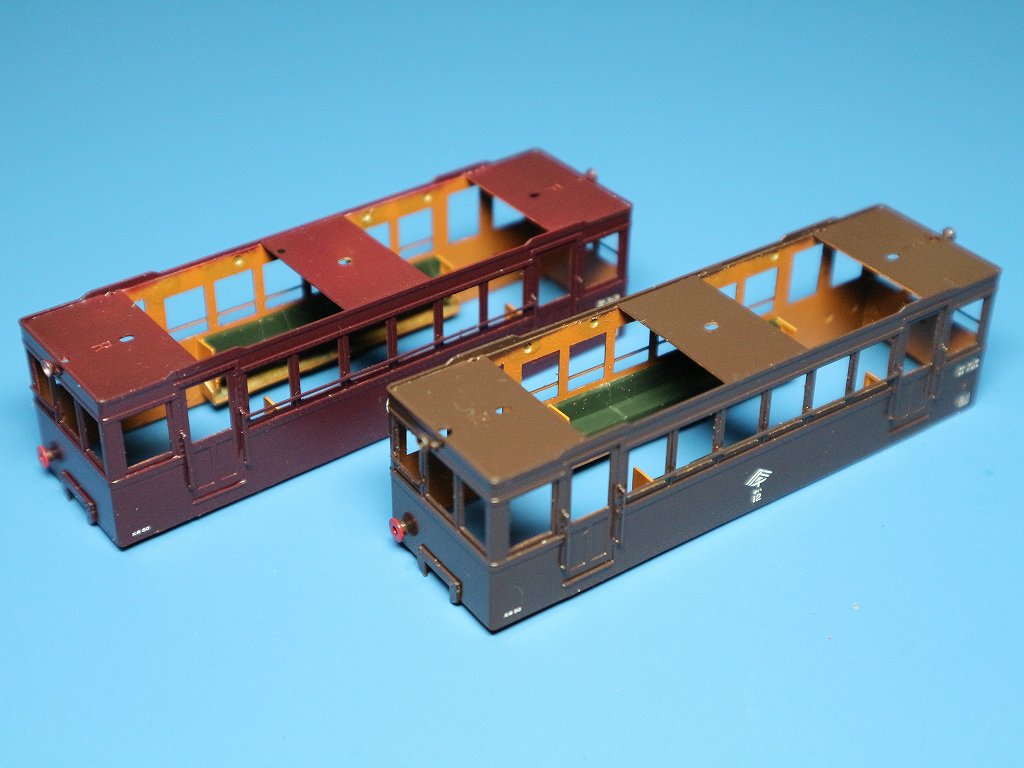

座席を塗装して取り付けました



運転席を塗装して、取り付けました

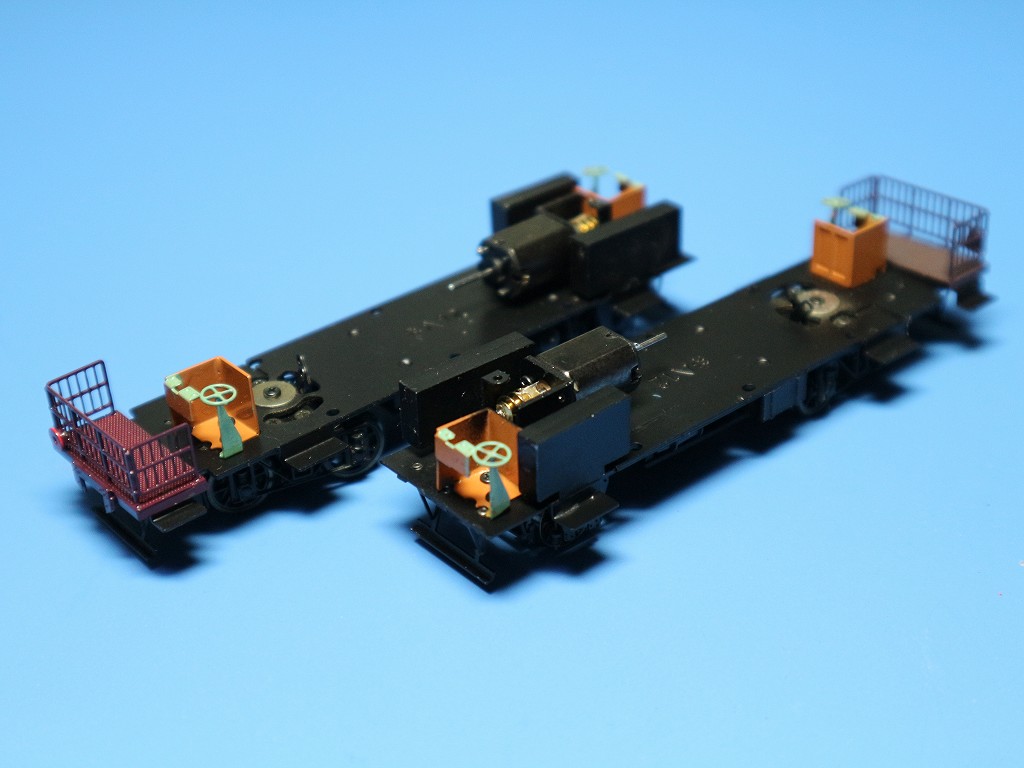

動力廻りを組み立てました

明日は、電装をします
ヘッドライト、標識灯をLED点灯仕様にします
