Broadway Limited GN　EMD F7A/B/C ( FH-�T) DCC化記録
#309　レストア・DCC化改造(

2020/9/27　#309C が入荷　ABC編成としました　



#309C は、バリバリの新古品、極美品なのです













BLI のステルスシリーズとかで、ESU のクソ DECODER が着いていました
CABIN のライトは、ナンバーボードと同じ回路で、点きっぱなし　⇒　ペケだよ



ライト基盤を改造し、ヘッドライト、ナンバーボードと、室内灯の回路を独立にしました
古い、BLI のQSI q-1 File のデコーダーを載せました
古くても音は最高、スピーカーも QSI 8Ω 0.25W エンクロージャー付きを載せました

GN F7A 309C	#309	純正　PROTO 2000 F7A q1-File			CHIP = BLI #104 F7A			CV29=39
ファンクションキー				デコーダの電線色
		モーター線		白	黄	緑	紫	茶
		前進	後進	PIN1	02[02]	PIN2	PIN3	PIN4
ライト			F-HEAD-L				No-BOAD-L	CABIN -L
	F 0		●				●	●

ファンクションが足らず、ヘッドライトは、MOTOR 出力から捻出しています

これにて、ABC編成の完成

--------------------------------------------------------------

DCC化記録

2019/11/10　米国で入手　元箱無し

高い割にボロだった　⇒　ダマサレタ

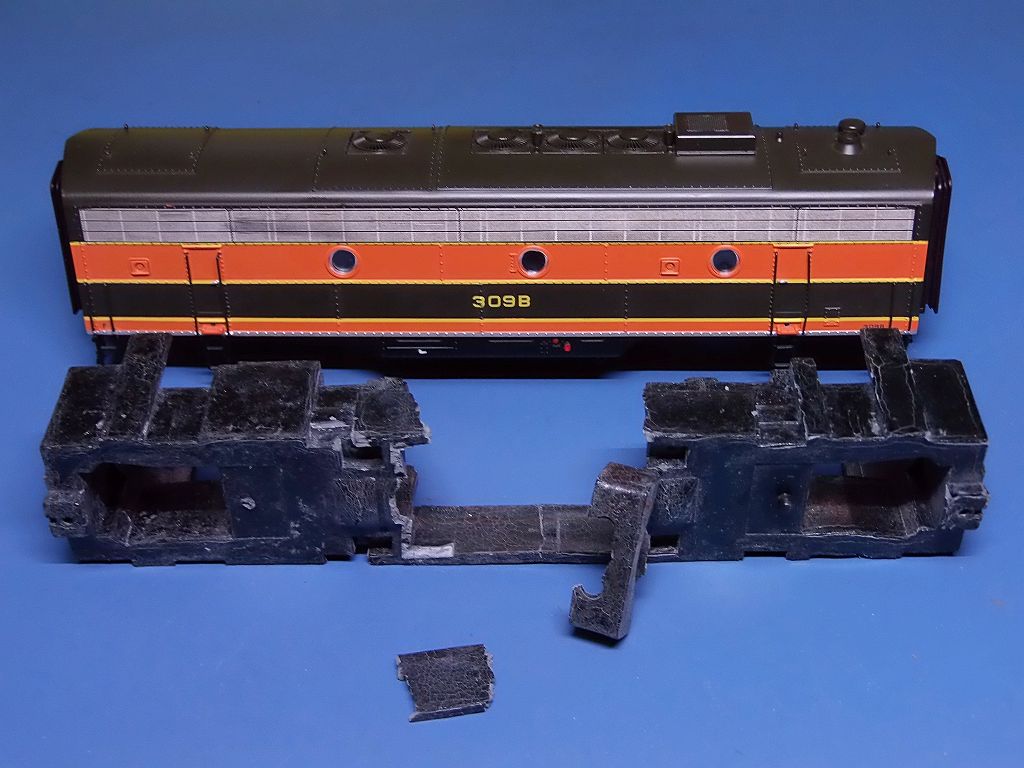

A-B-B 編成で買ったのだが、Bユニット　1輌、部品取り機と相成りました

2019/12/9　完成しました





Aユニットに、SOUNDTRAXX の WALTHERS F7用デコーダーを改造して搭載しました
ECO-NAMI 仕様なのか、ホーンの選択も効かず、QSI に比べるとはるかに音質が悪い
スピーカーは、Φ25　8Ω 0.5W を載せました

BLI GN F7A FH�T	#309		SOUNDTRAXX / WALTHERS
ファンクションキー	CV番号		Fヘッドライト	Rヘッドライト	FX5
			Fヘッドライト	ナンバーボード	CABIN LIGHT
F0 前進	CV33	03	●CV49=128	●CV50=128
F0 後進	CV34	02		●CV50=128
F5	CV39	02			●CV51=128
	CV2	0
	CV3	8
	CV4	7
	CV25	7

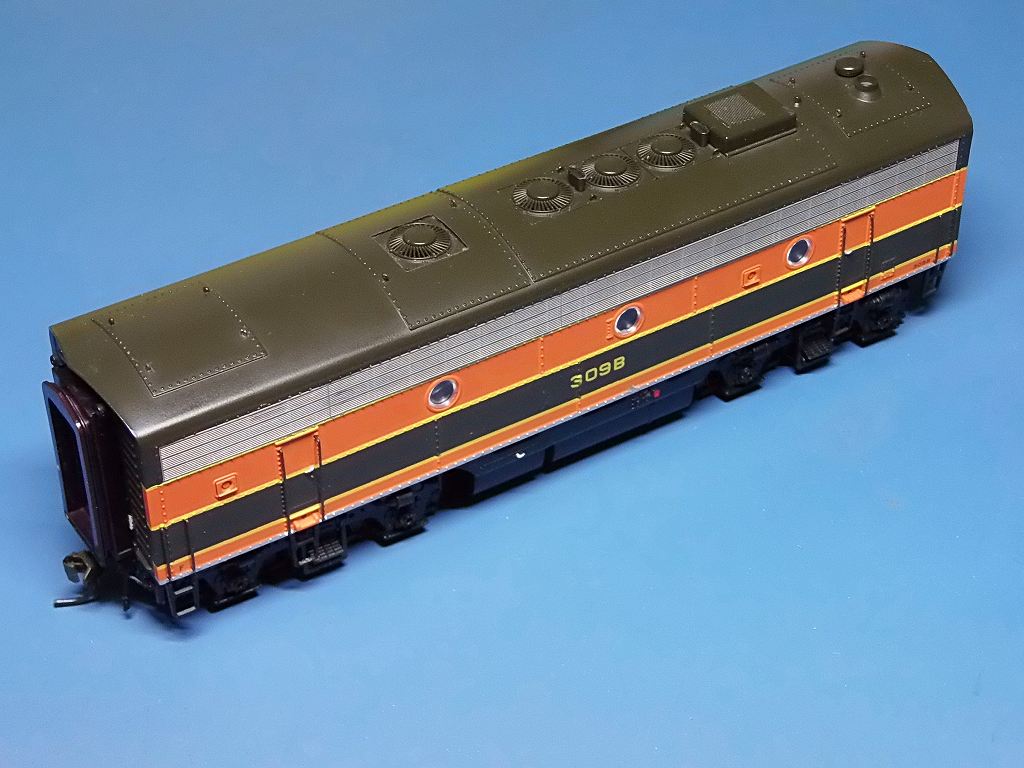

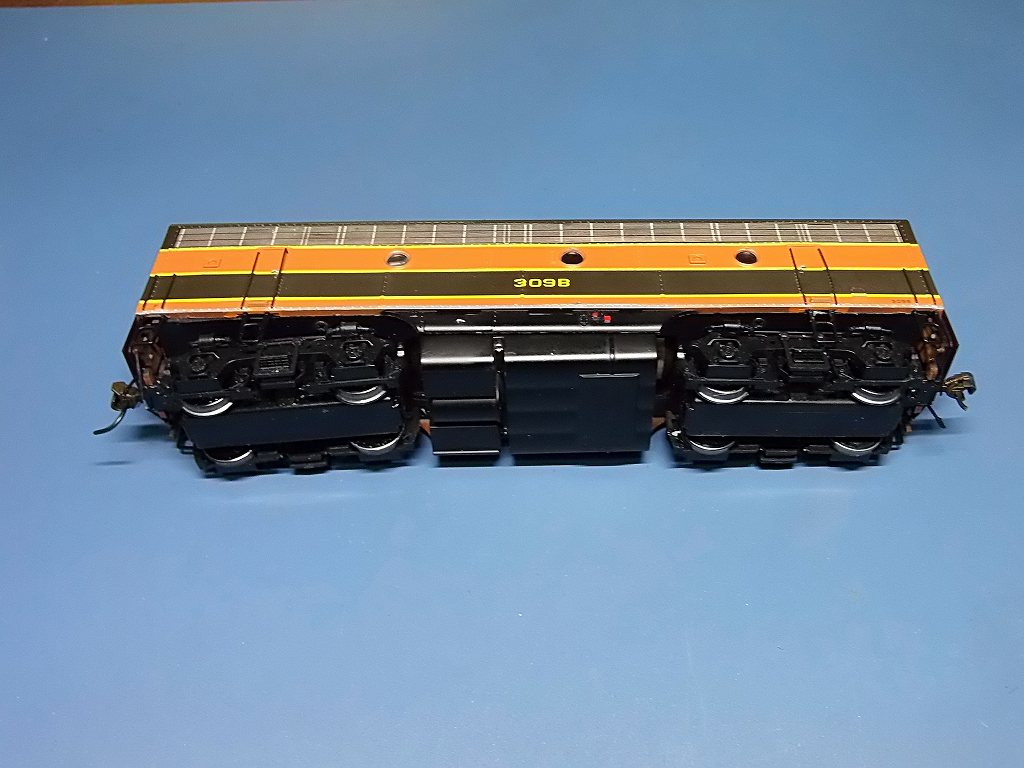

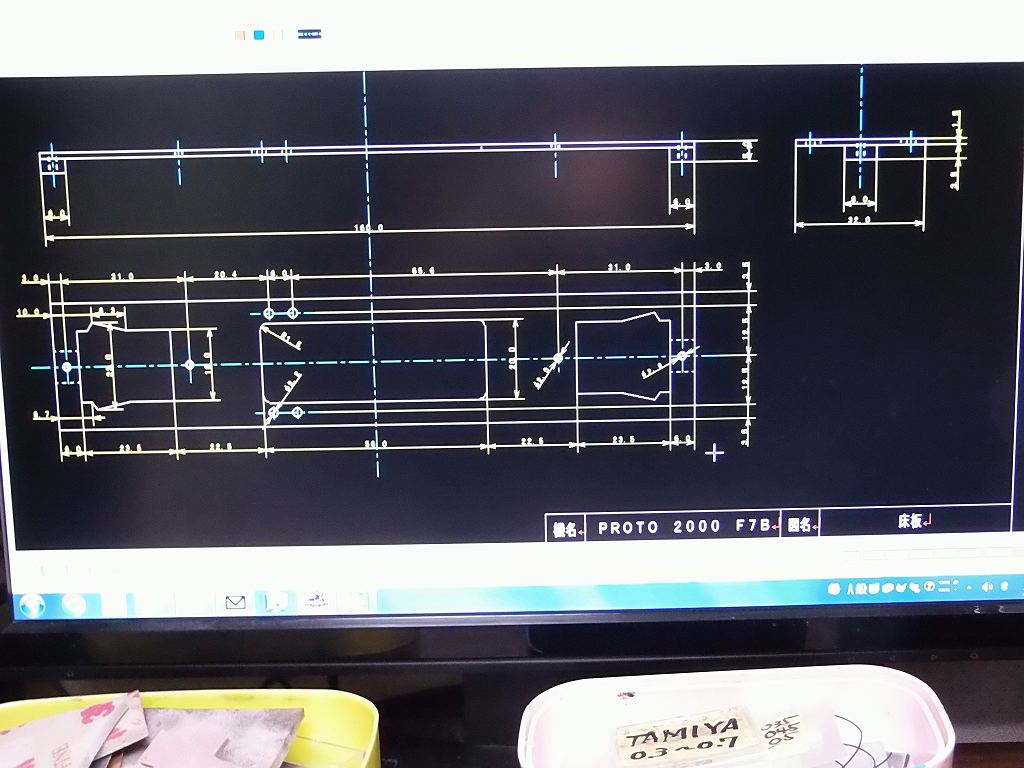

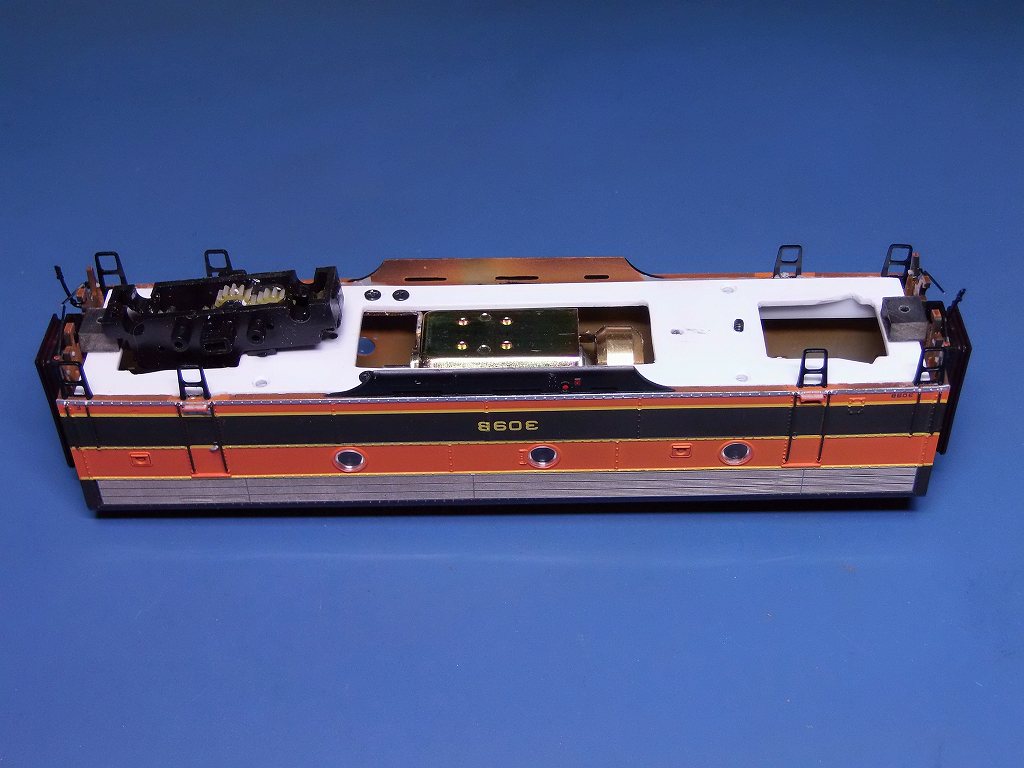

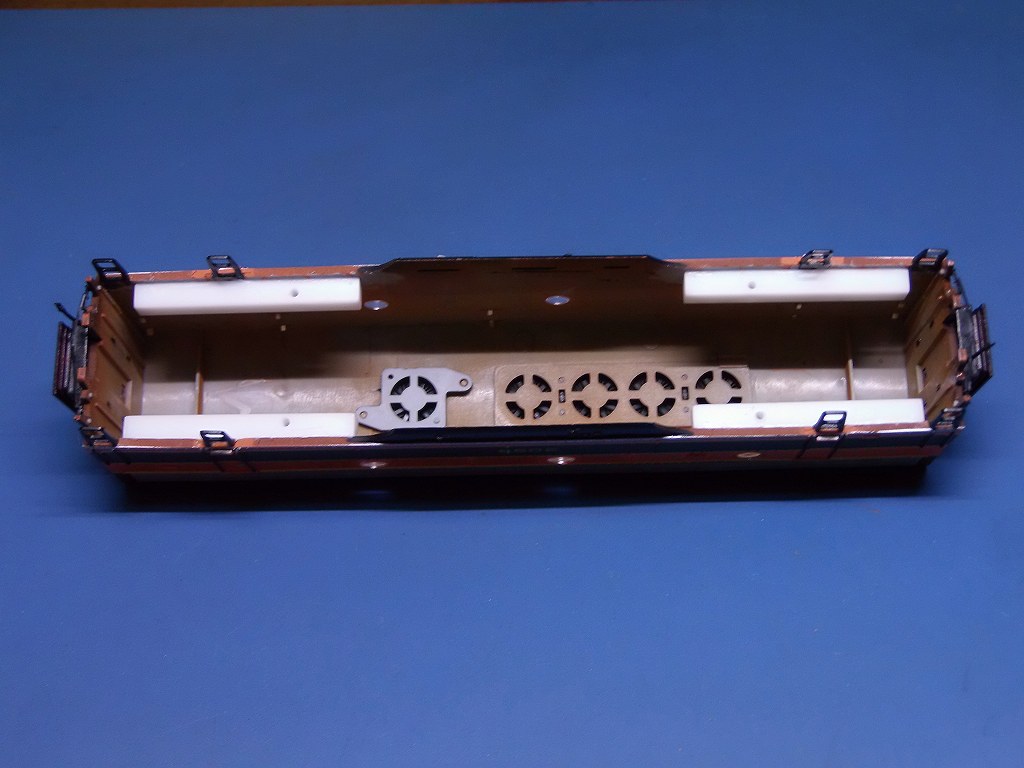

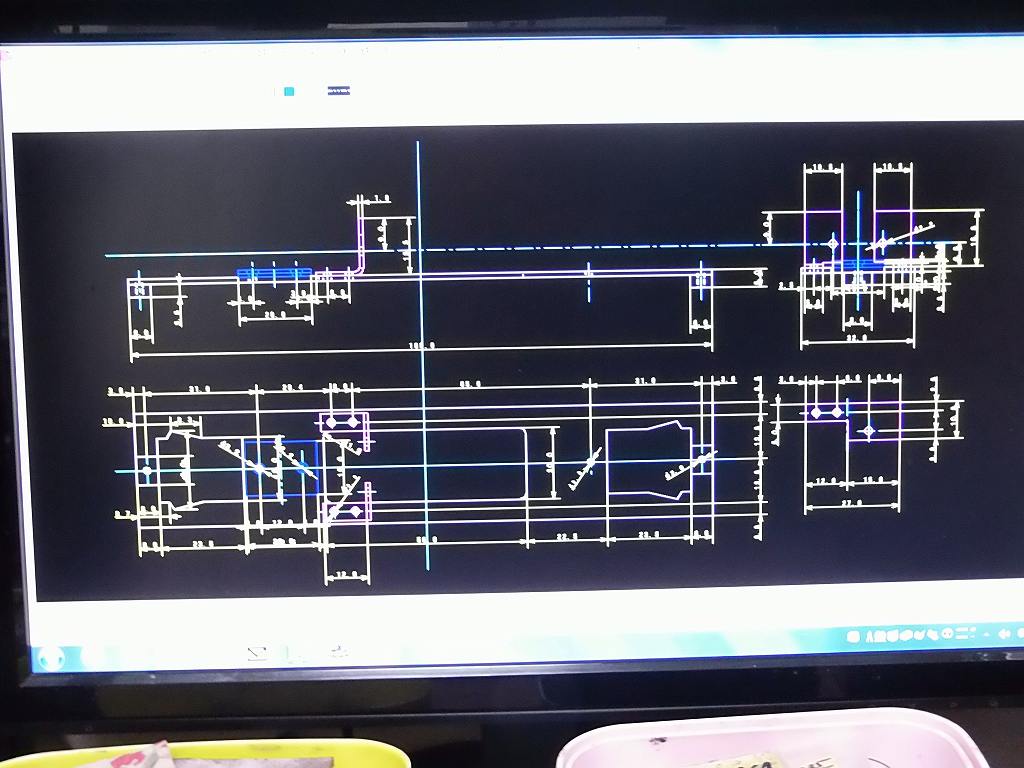

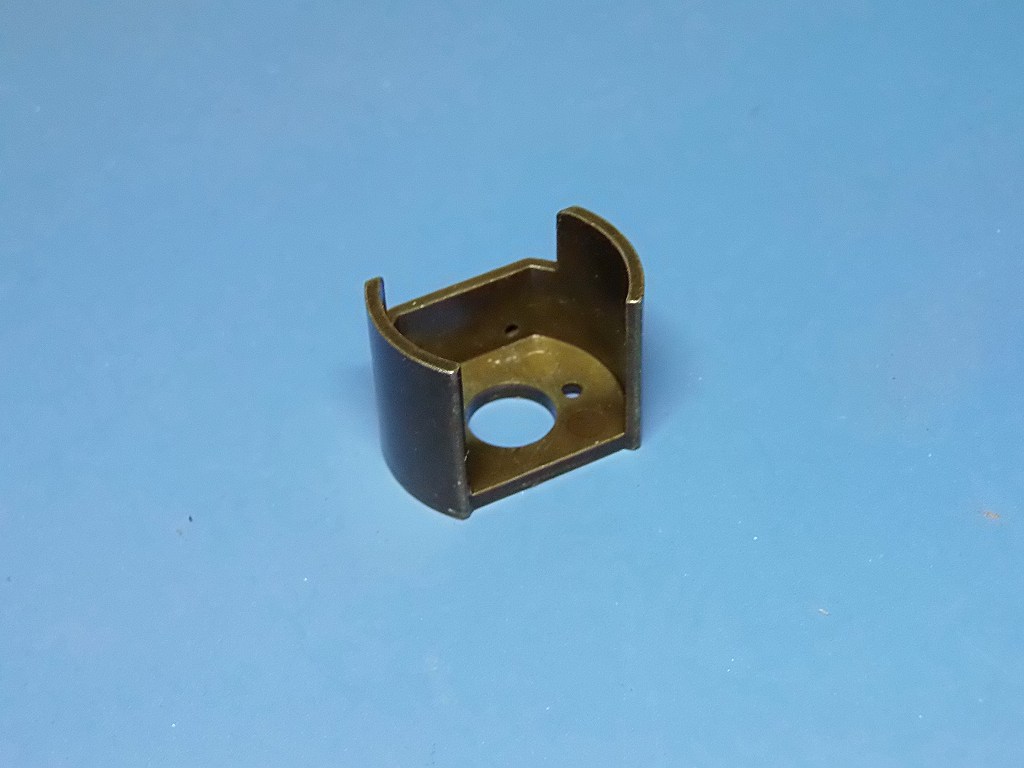

Bユニットは、在庫の DH123P を載せました

BLI GN F7B FH�T	#309		DH123P
ファンクションキー	CV番号		デコーダの電線色
			白	黄	緑
電線ごとの数値			01[01]	02[02]	04[04]
	CV2	35
	CV3	1
	CV4	1
	CV5	0
	CV6	200
