AKANE　B&O 4-6-2 P7　レストア記録
#5300 　President Washington - Green/Gold　塗装・DCC化

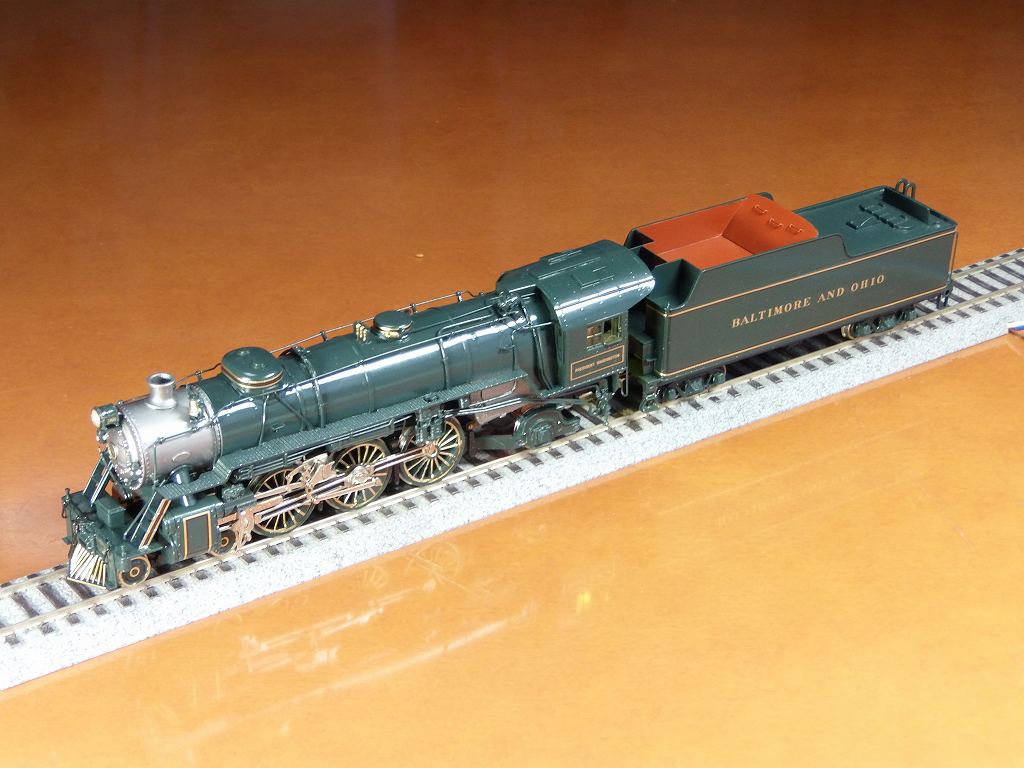

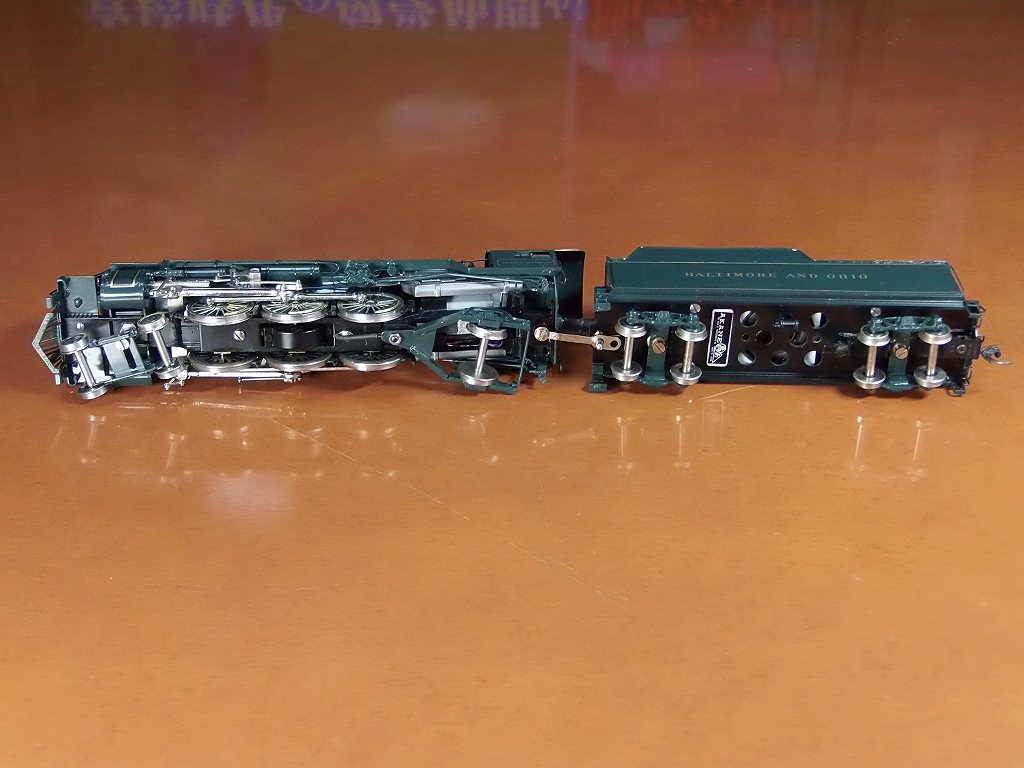

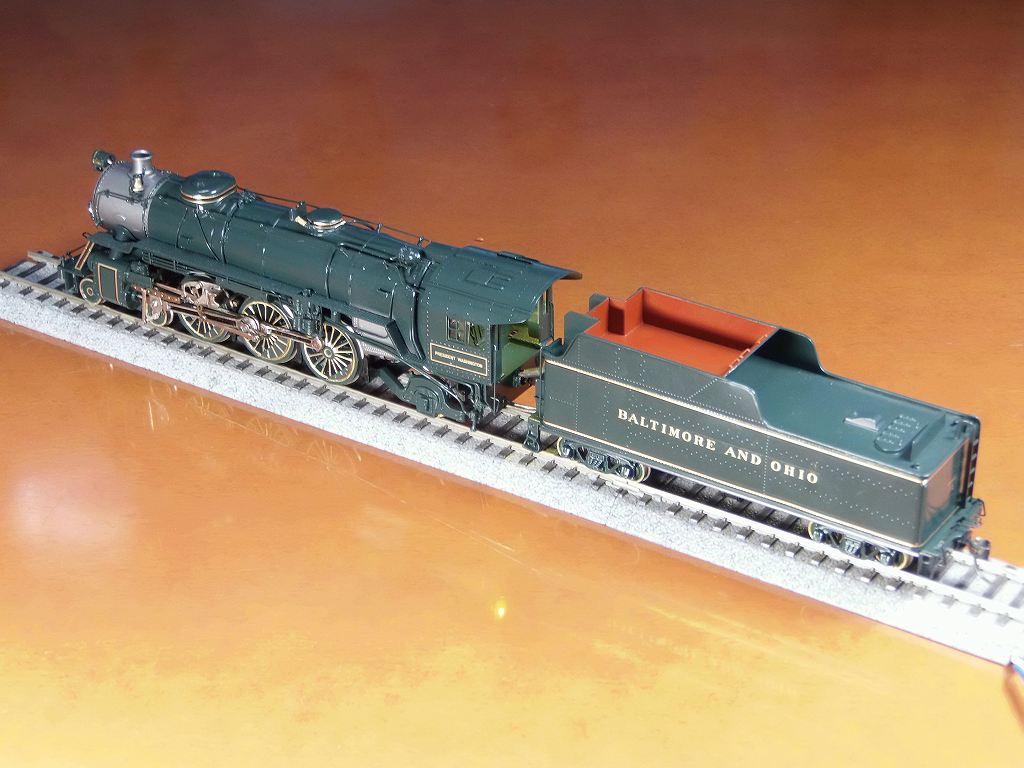

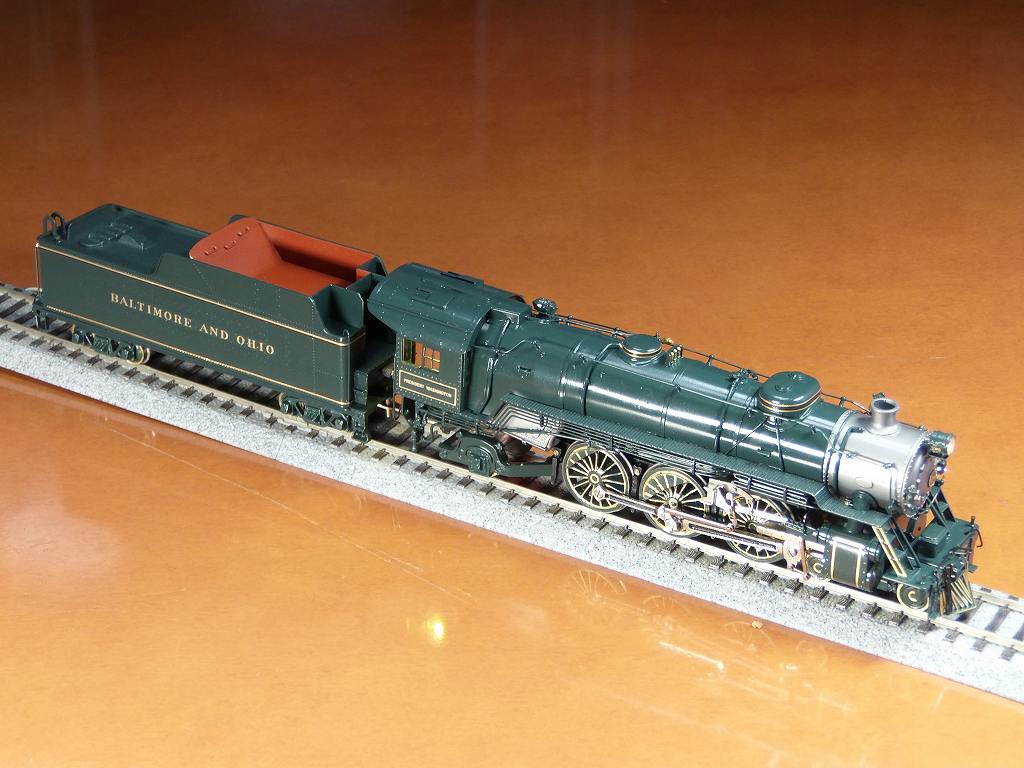

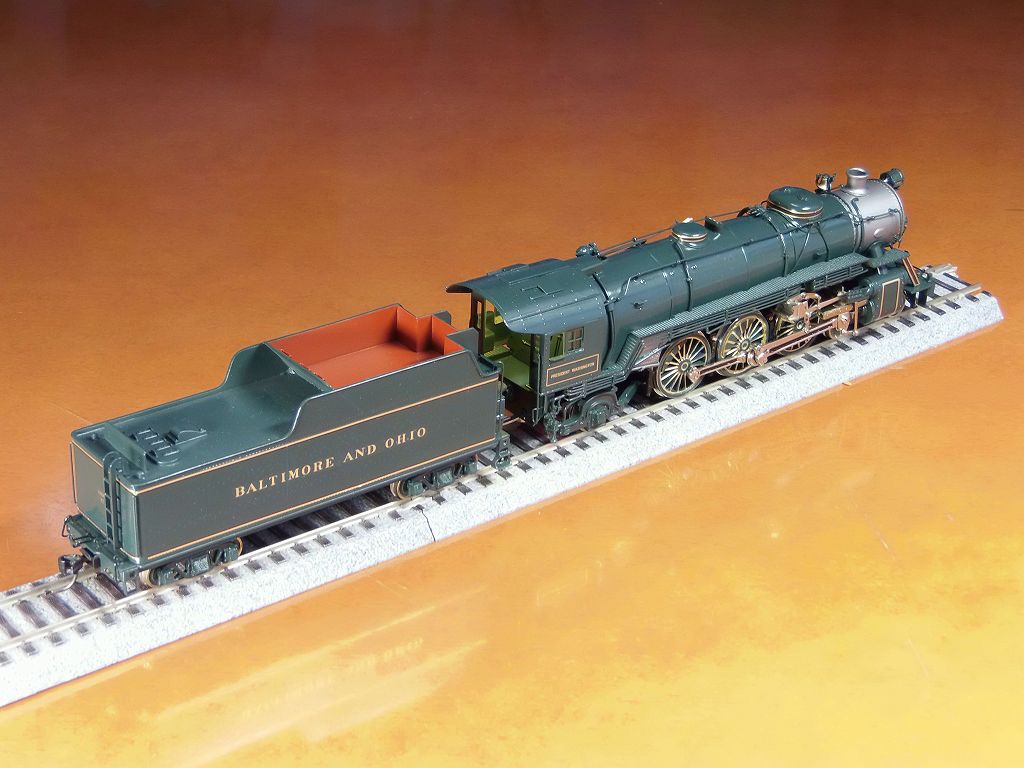

2021/7/21　完成しました

AKANE B&O P-7	#5300	QSI TITAN-U		DHB27-8			ZIMO LS-26		MABUCHI FC-280SA
ファンクションキー		デコーダの電線色
		白	黄	緑	紫	白緑	白青	白紫	白灰	橙白	黄白
電線ごとの数値		L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
ライト		F-HEAD-L.	..	....	...			F CAB LIGHT		FIRE BOX 1
		F-HEAD-L.	.					CABIN LAMP		FIRE BOX
	F0	●						●		●
CREW TALK	F12

これにて完成

----------------------------------------------------------

レストア記録




2012/11/21　ヤフオクにて、落札　⇒　やっと、取り掛かれる日が来ました
しっかりとした、レストアををしてやります

2021/7/2　着工しました

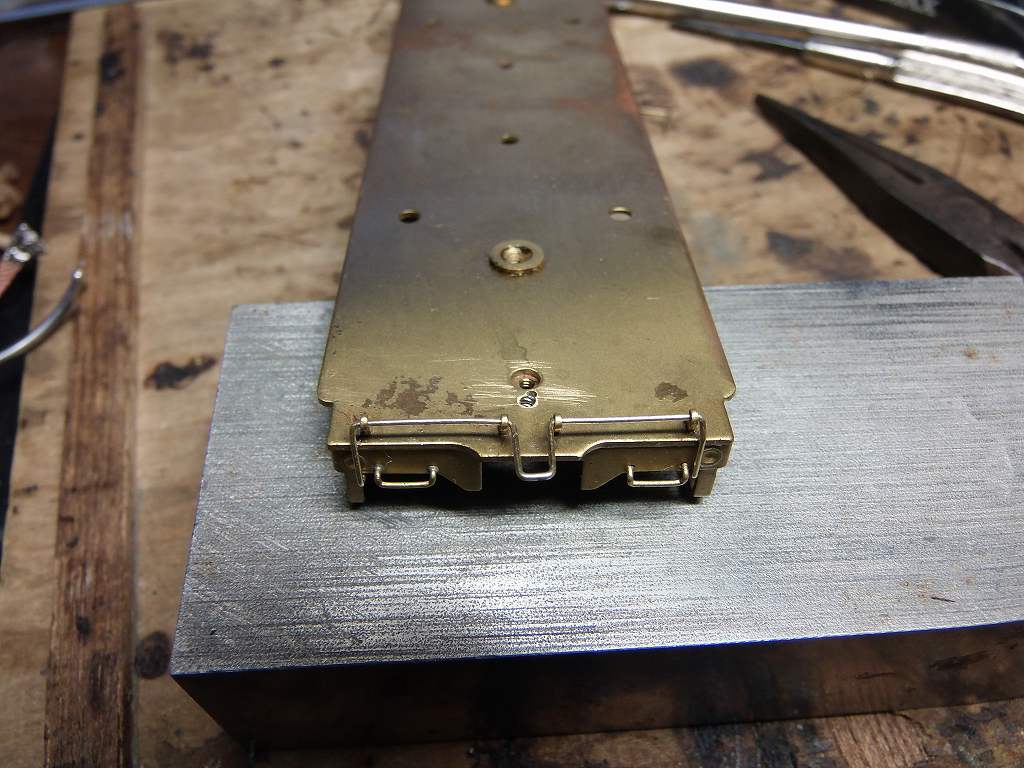

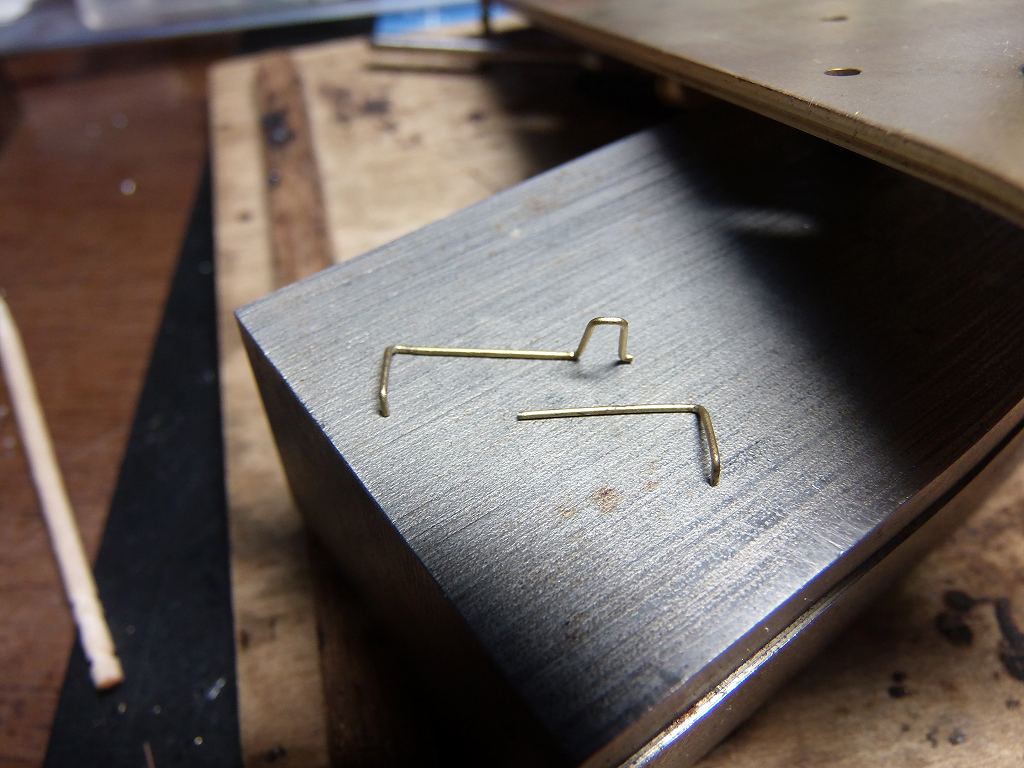

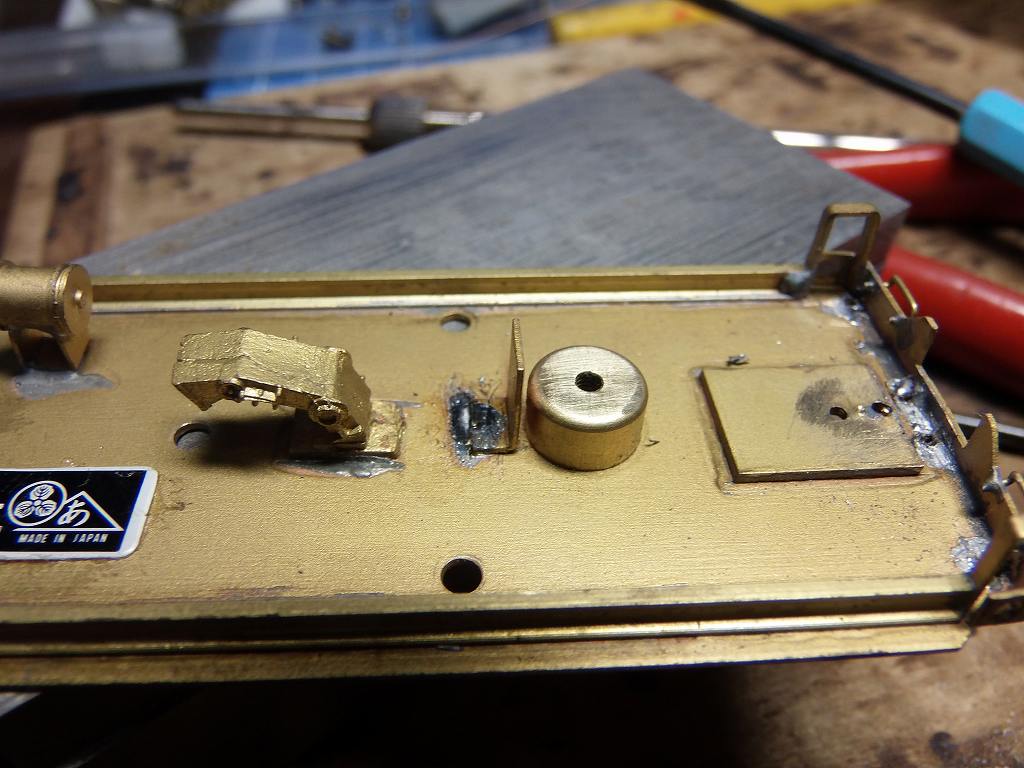

開放テコが折れていますので、作り直しました



ステーも一回取り外し、テコを装着します

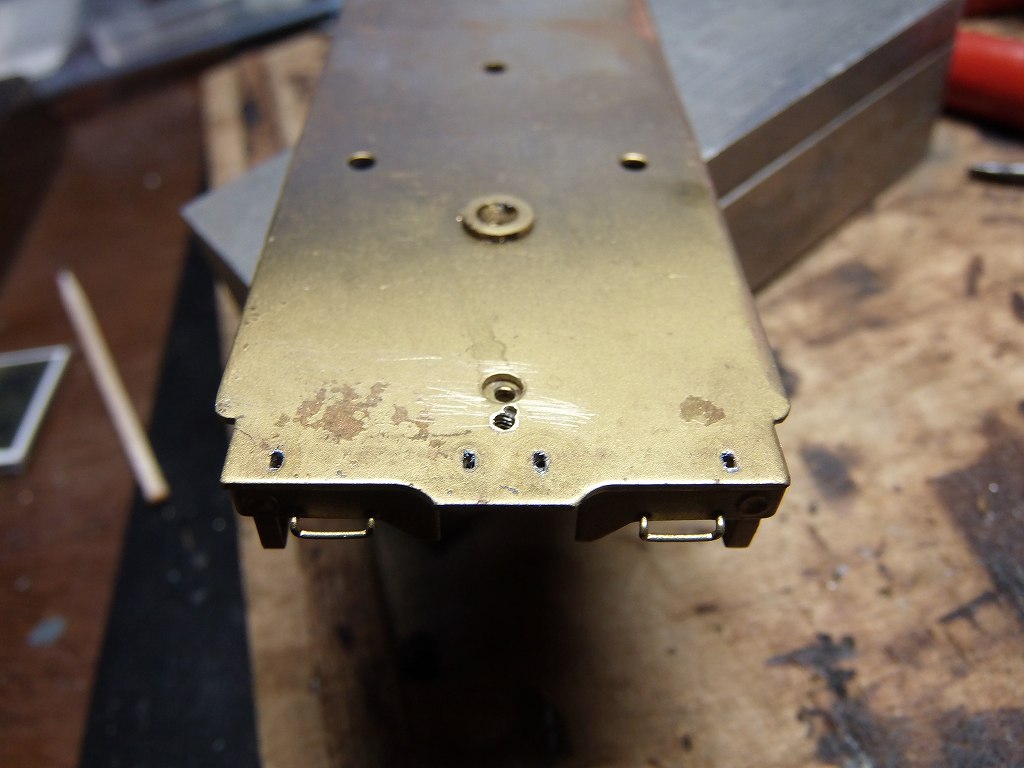

KDカプラー用のビス穴を作成





端梁の半田外れ、台車回り止め、ロスト部品を再半田

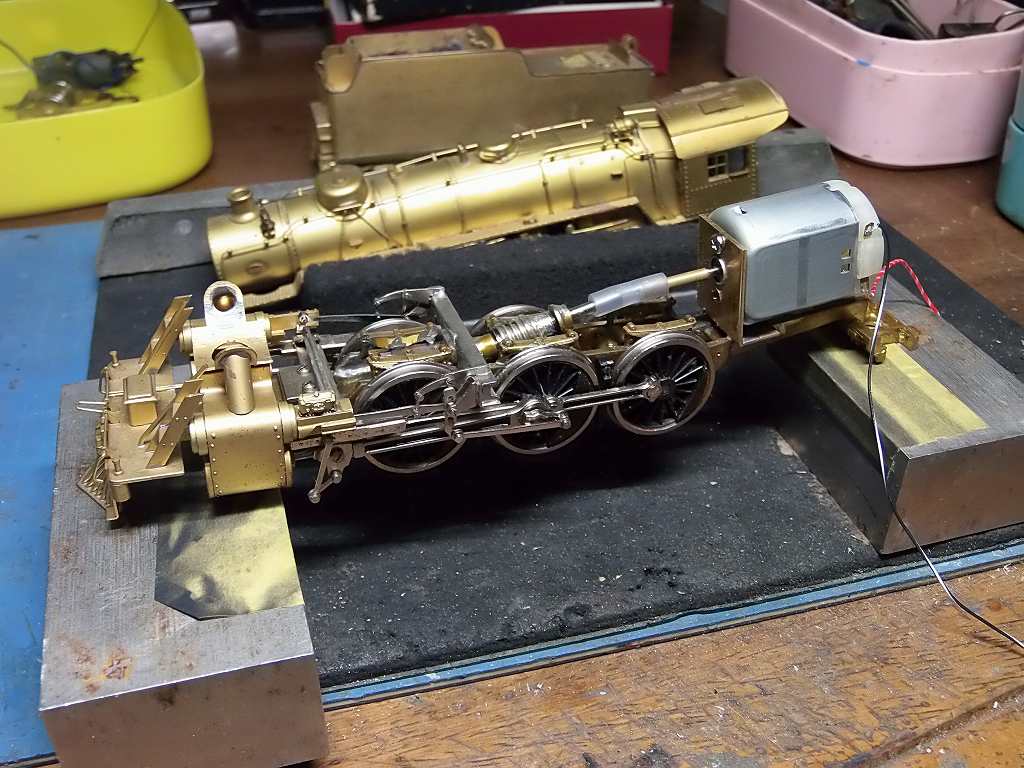

モーターをマブチのFC-280SAに換装
⇒　少し、高さが足りず、シャフトが一直線とは行きませんでしたが
1.0Vで十分起動、超低速で安定して回転します

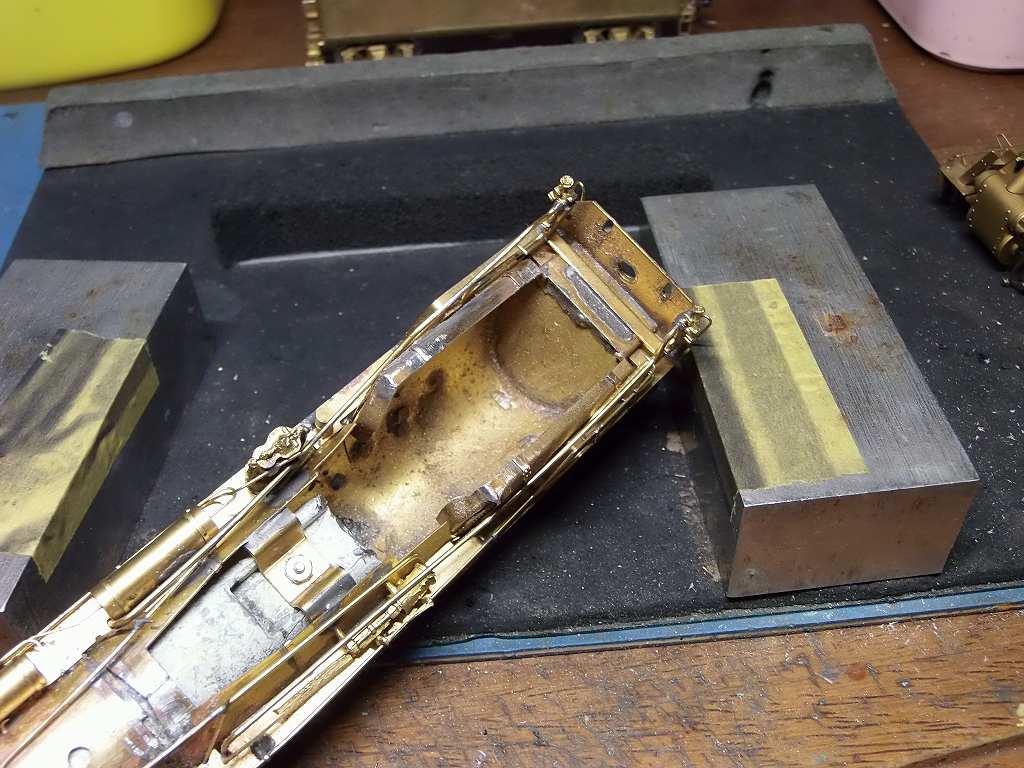

モーターが入らないので、火室を削って広げました

明日は、分解、下地を剥がし、塗装に掛かります

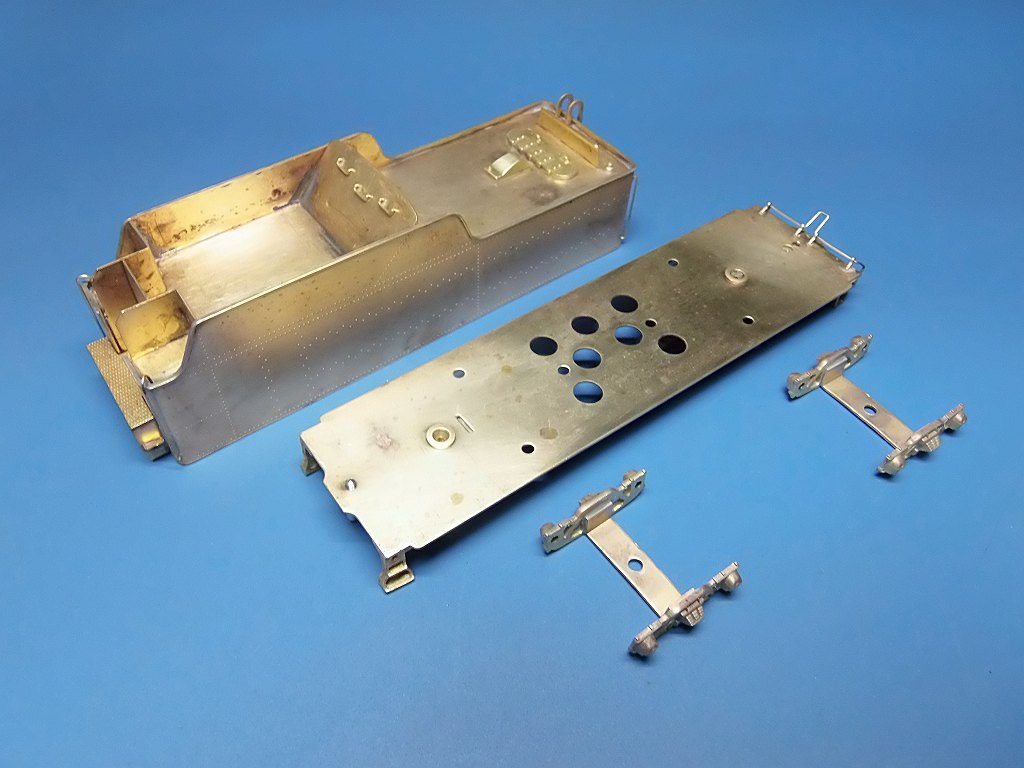

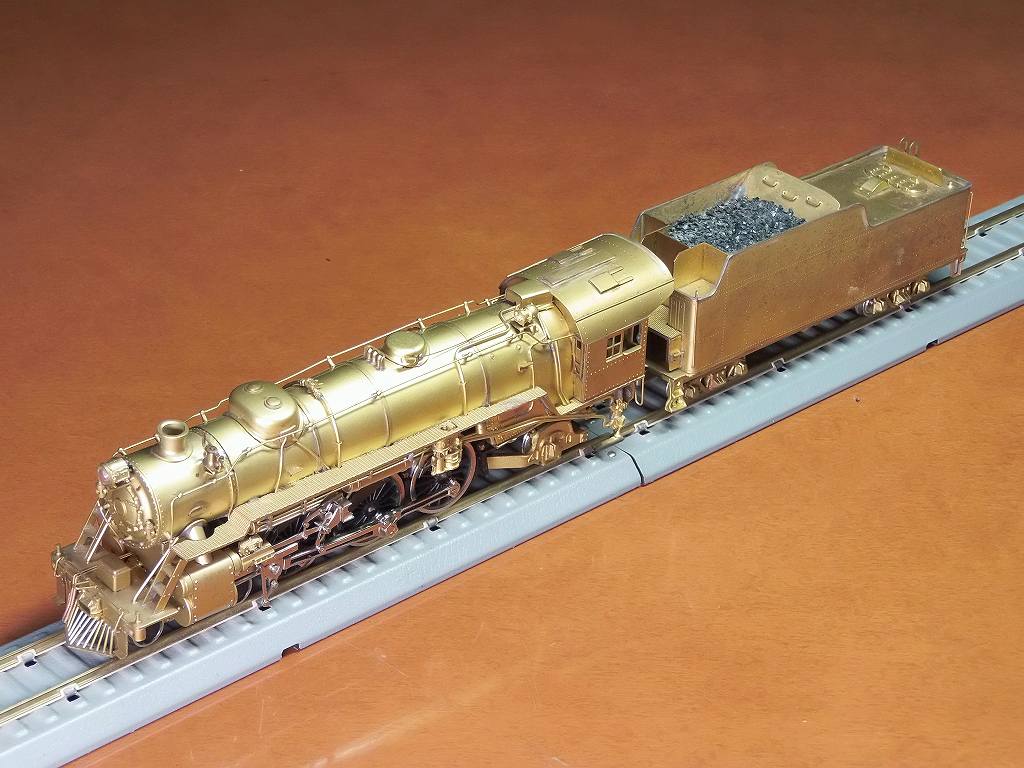

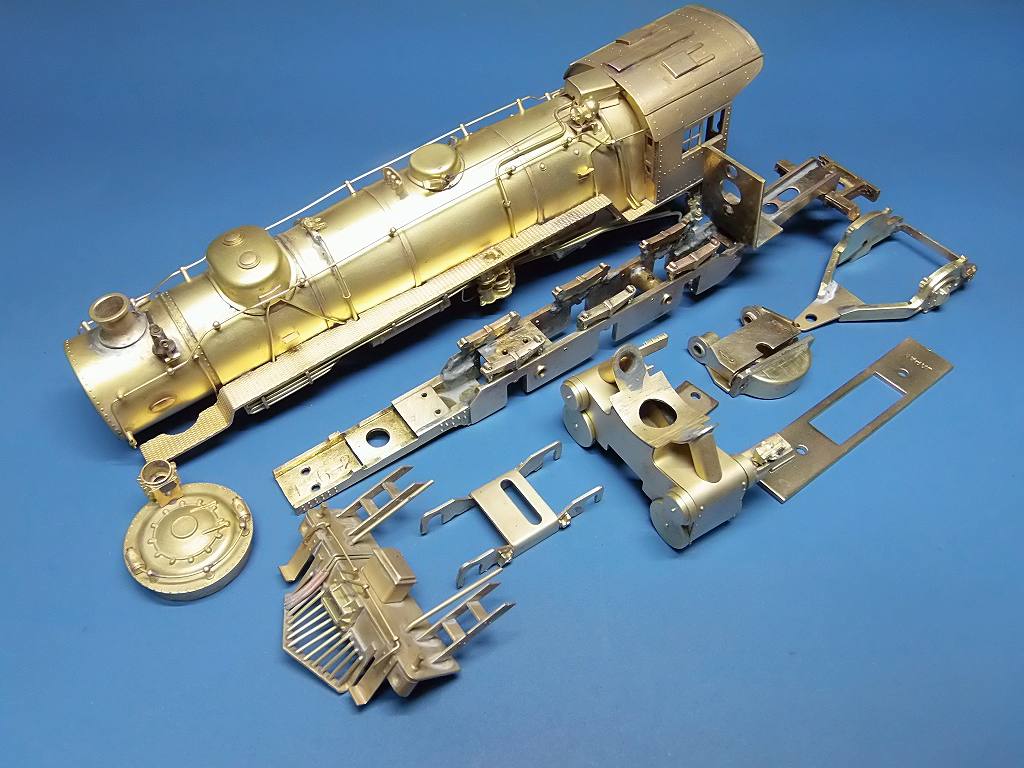

2021/7/3　塗装を剥がしました



丁寧に剥がし、ピカピカにしました
煙突をボイラーに直接半田付けし、音抜き用の穴を開けました

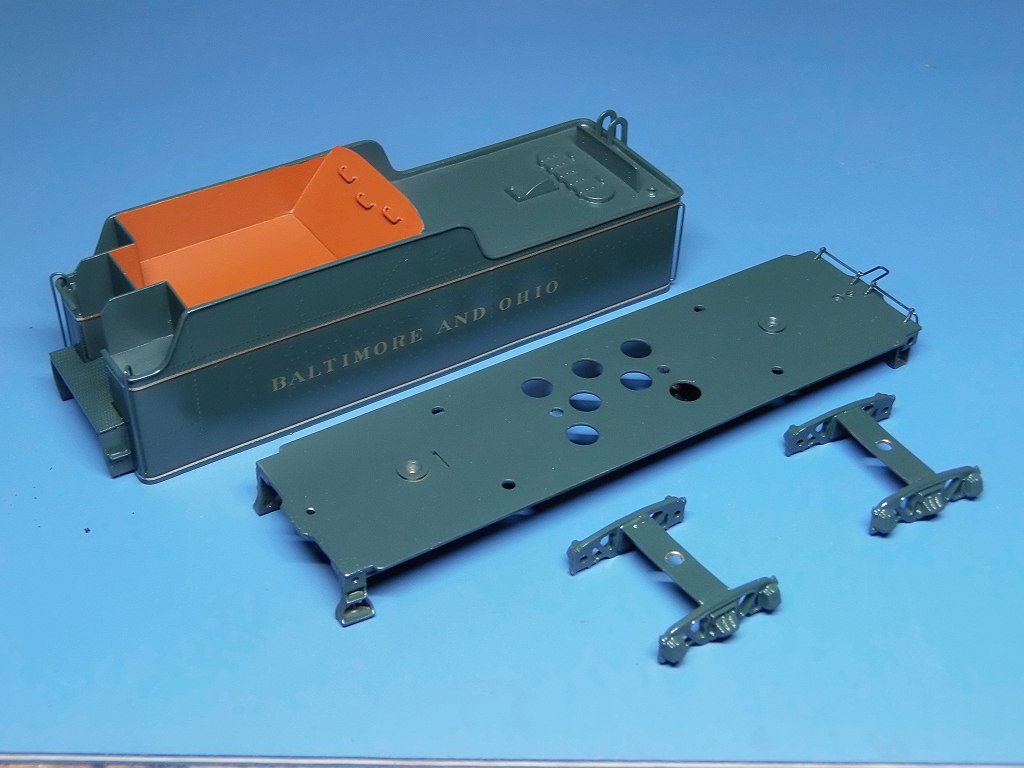

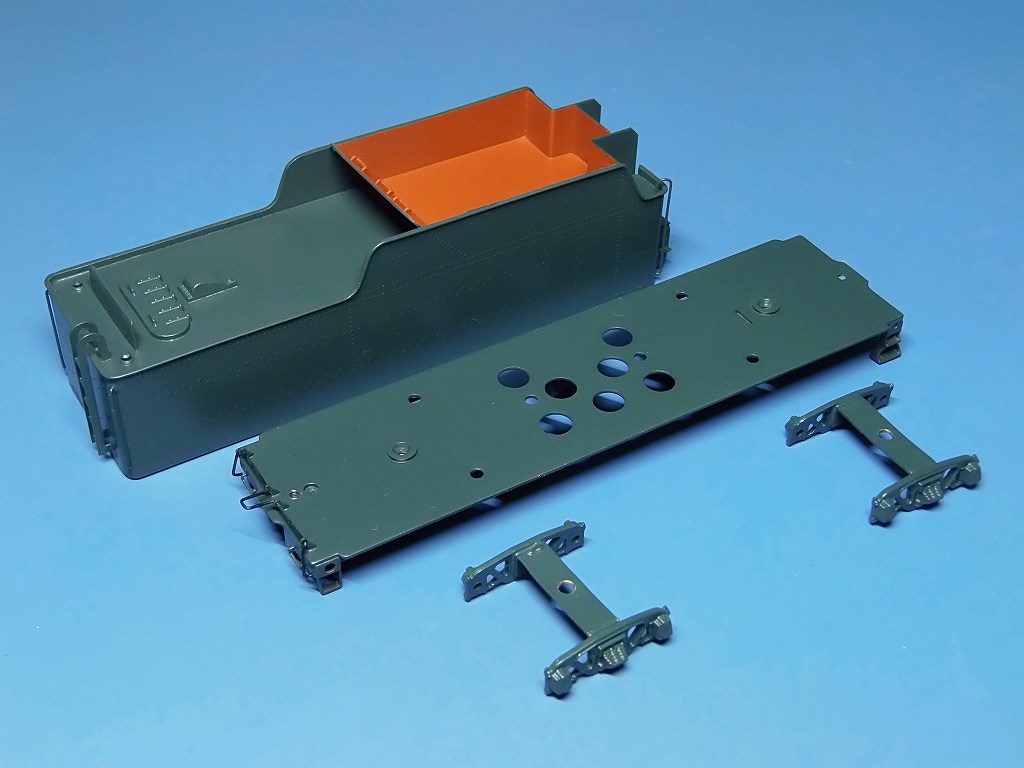

石炭を取り除き、床板に音抜き穴を開けました

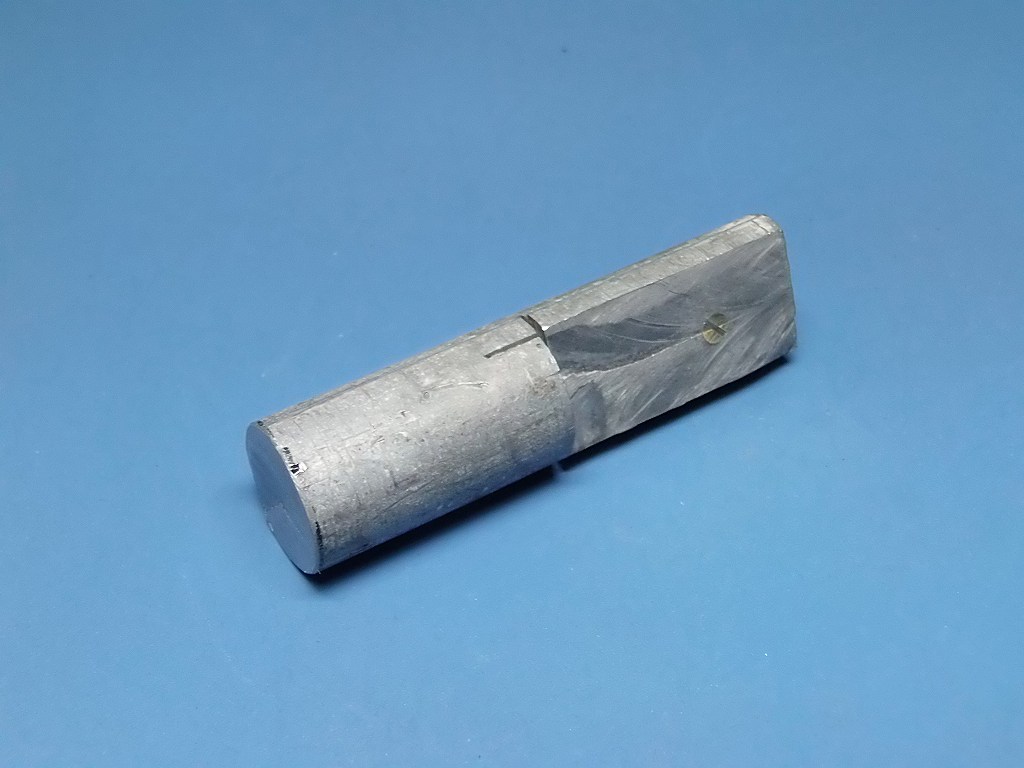

ギヤケース上に、デコーダーを載せる為、錘を加工、
煙突下にフロントスピーカー、ZIMO LS-26 を載せる為、13mm 切り飛ばしました

明日は、シールプライマーを吹き、塗装に掛かります

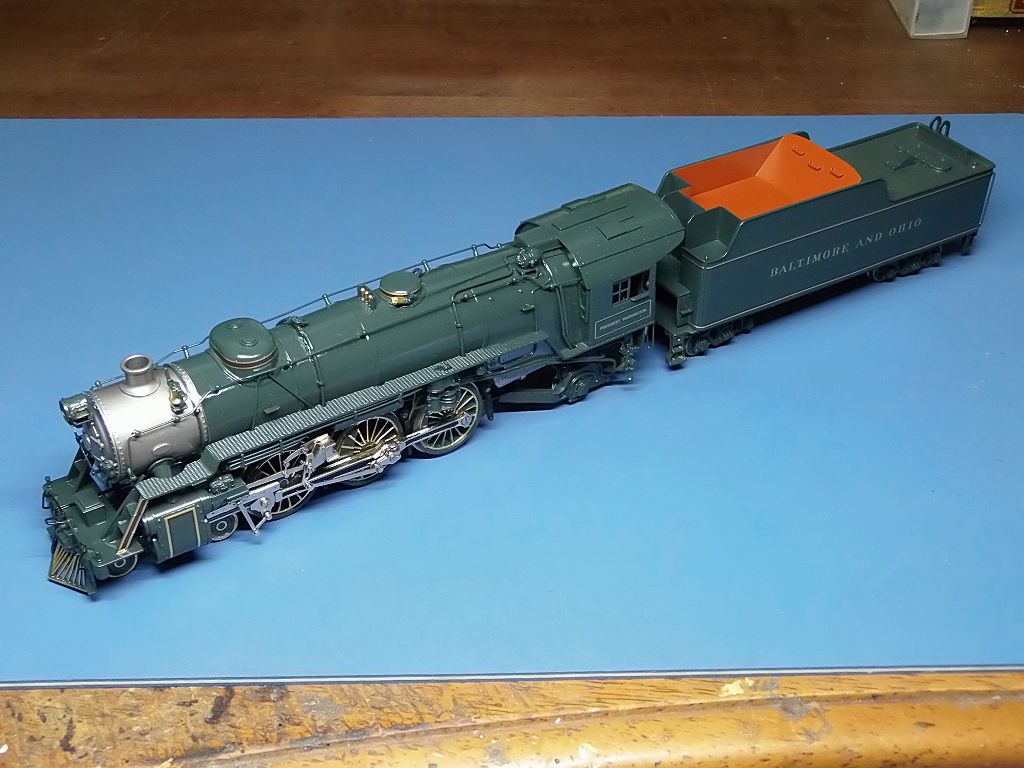

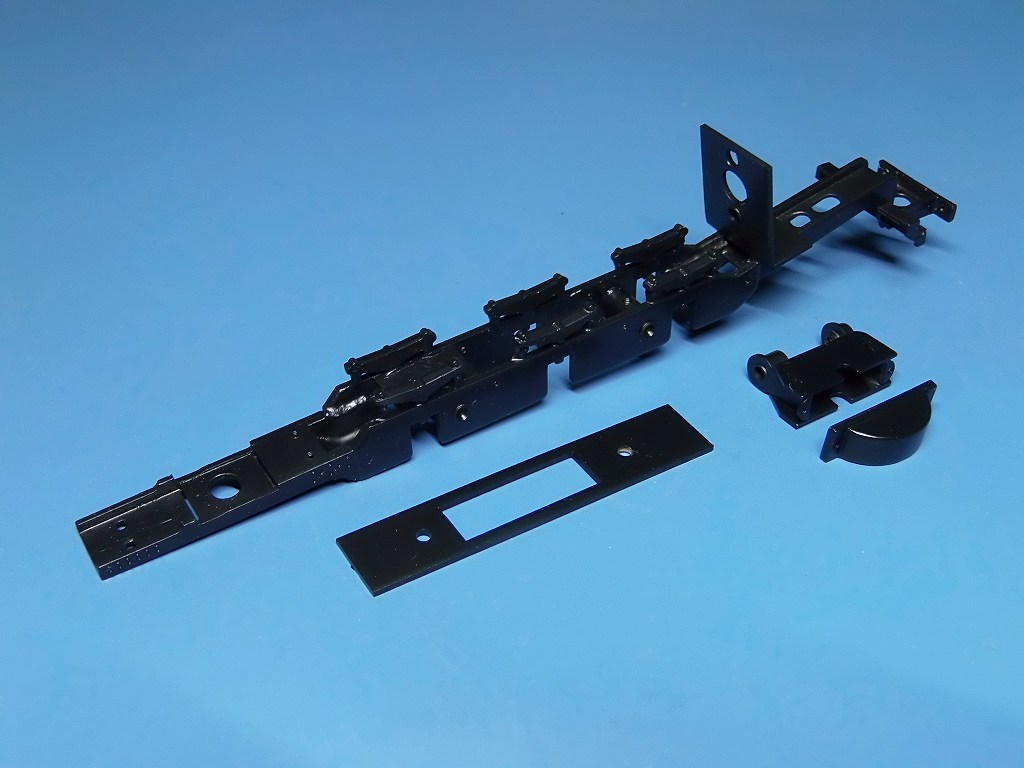

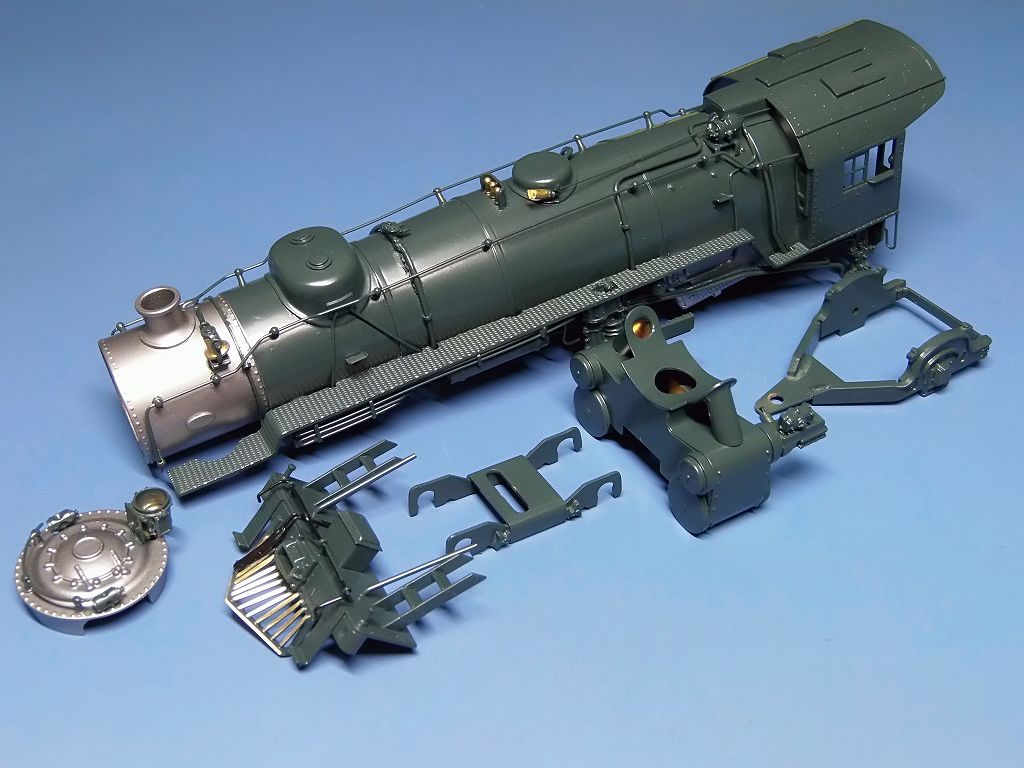

2021/7/5　車体を塗り分けしました



丁寧に塗り分けました　⇒　カウキャッチャーも金色を入れました





明日は、車輪の塗装をします

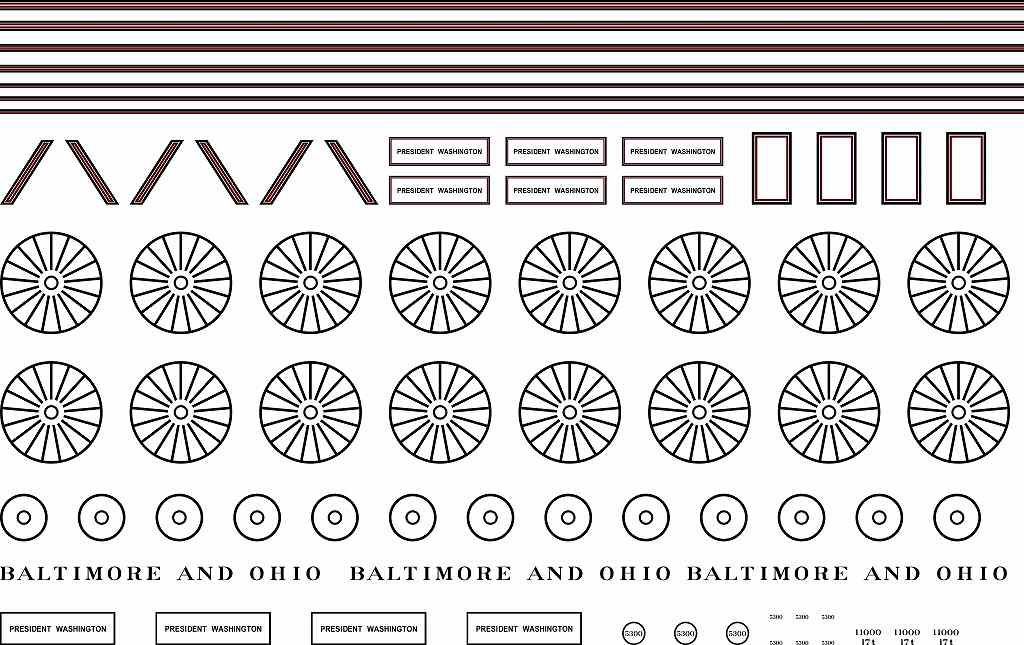

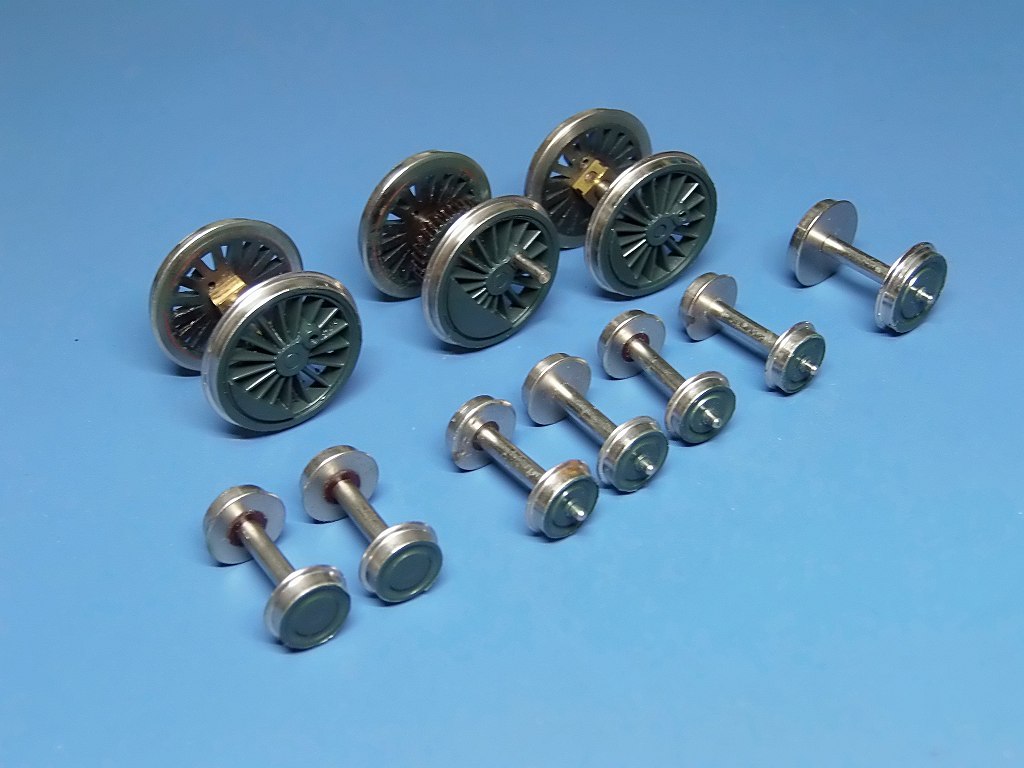

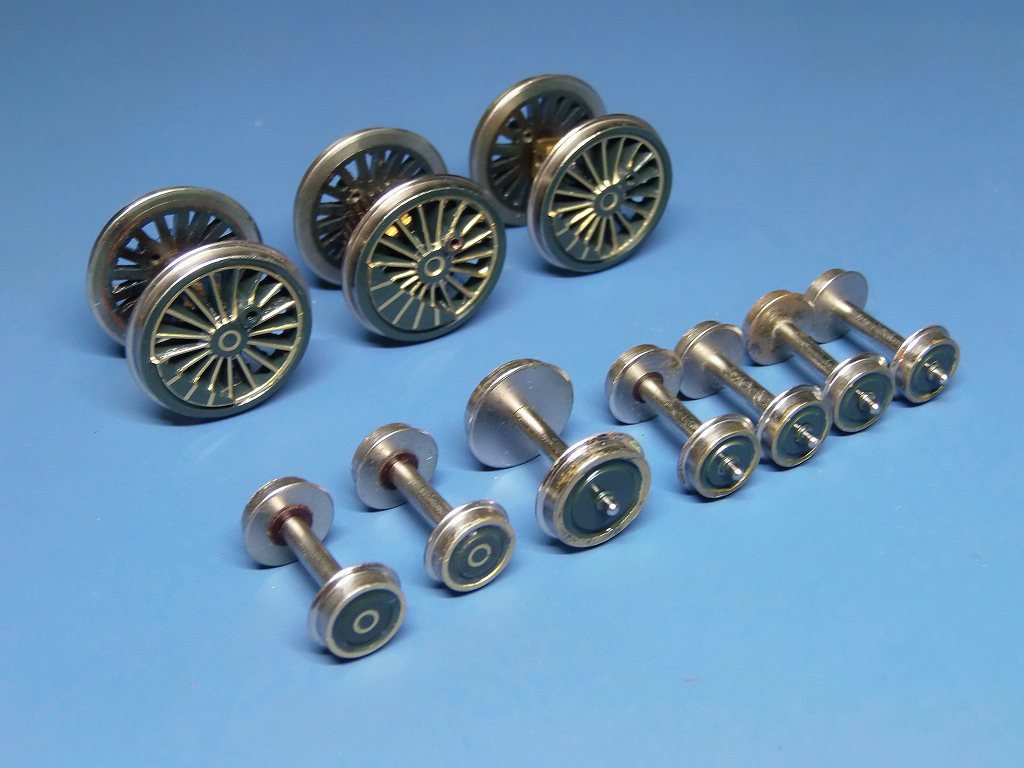

2021/7/6　車輪を塗装し、デカールを製作しました





車輪の金色まで、デカールを作ってみました　⇒　旨く貼れなかったら、筆刺しします

明日は、デカールを貼り、塗装完成予定

2021/7/8　塗装が出来ました







明日は、組み立て、DCC化に掛かります

2021/7/11　組み立てをしました





錘の位置は、重心を考え、音抜けの為、浮かせて取り付けています

7/9 母親の住んでいる家の水道配管が亀裂を生じ、水道配管をやり変え中
母親が亡くなったら、家を解体するつもりなので、倹約、私が工事をしています
今日までに、電気温水器廻り、浴室、トイレが完了
後、台所、脱衣場、駐車場の水栓配管が残っています
後、3日程掛かる予定です

2021/7/16　7/19 からDCC化再開します

くたびれました、7/17 に車庫の散水栓を設置して完了となります
結局、給水管を全てやり変えました　⇒　業者に頼んだら2〜30万掛かったでしょう

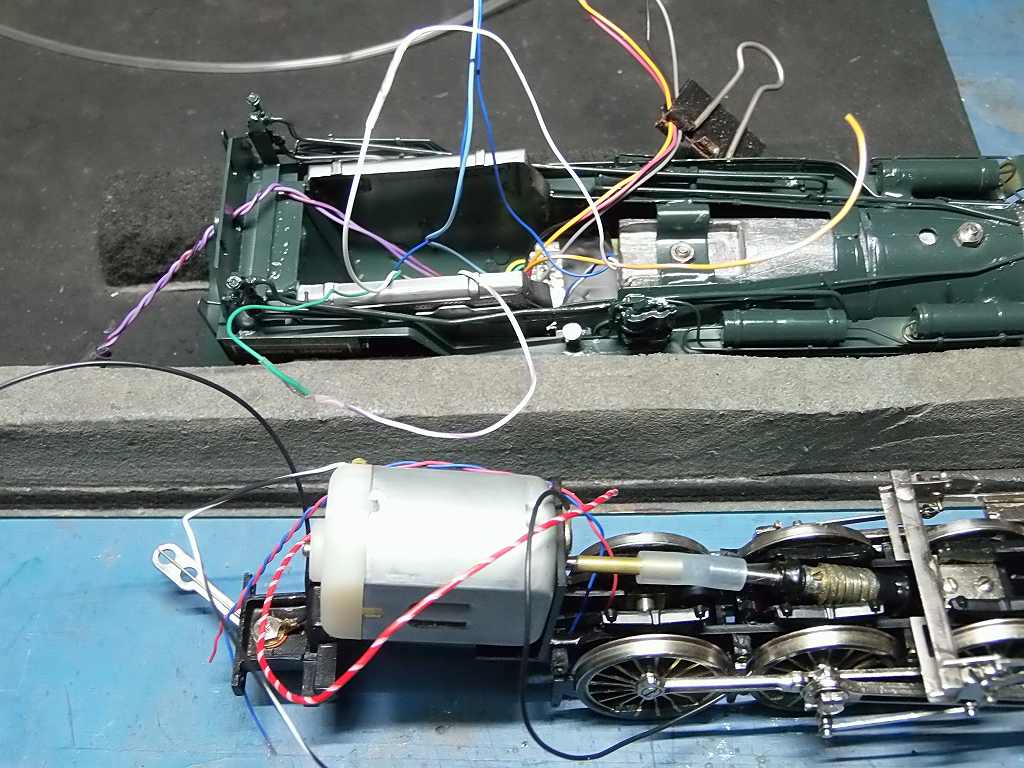

2021/7/19　DCC化再開、製作に掛かりました



後、主台枠側とボイラー側を結線すれば、DCC化配線は完成です

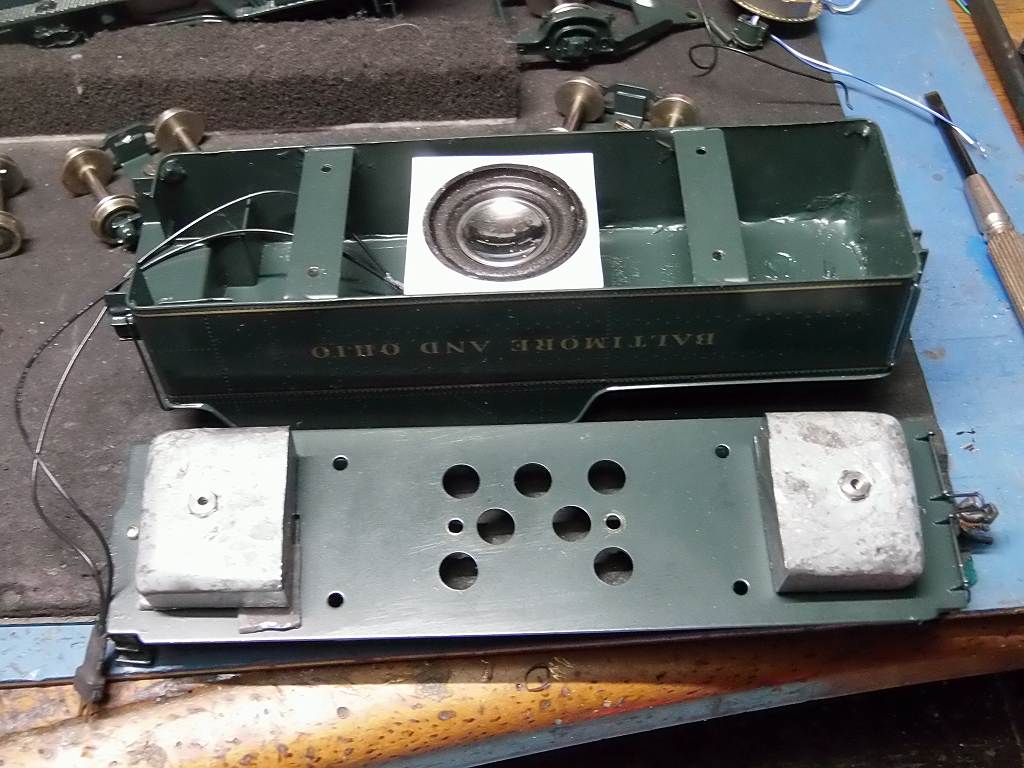

スピーカーは、DHB27-8 ( 8Ω 2W ) を積みました　⇒　錘の搭載方法は、変更しました

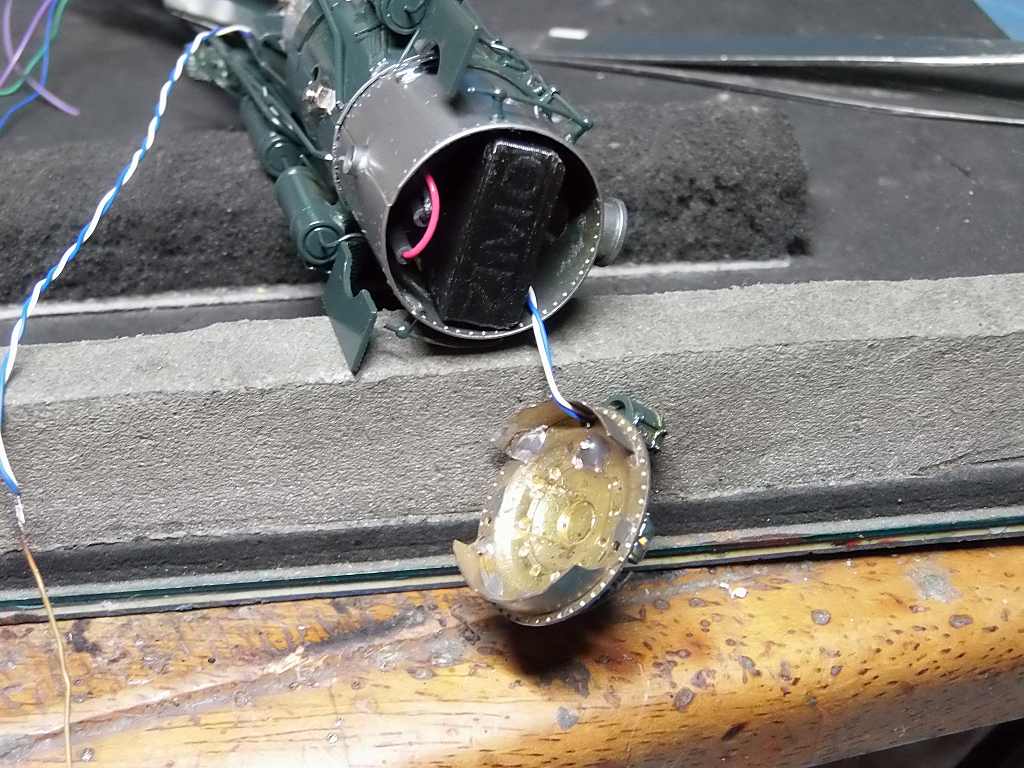

フロントスピーカーは、ZIMO LS26 を削って搭載
⇒　コンデンサーは、スピーカーの下に入れました

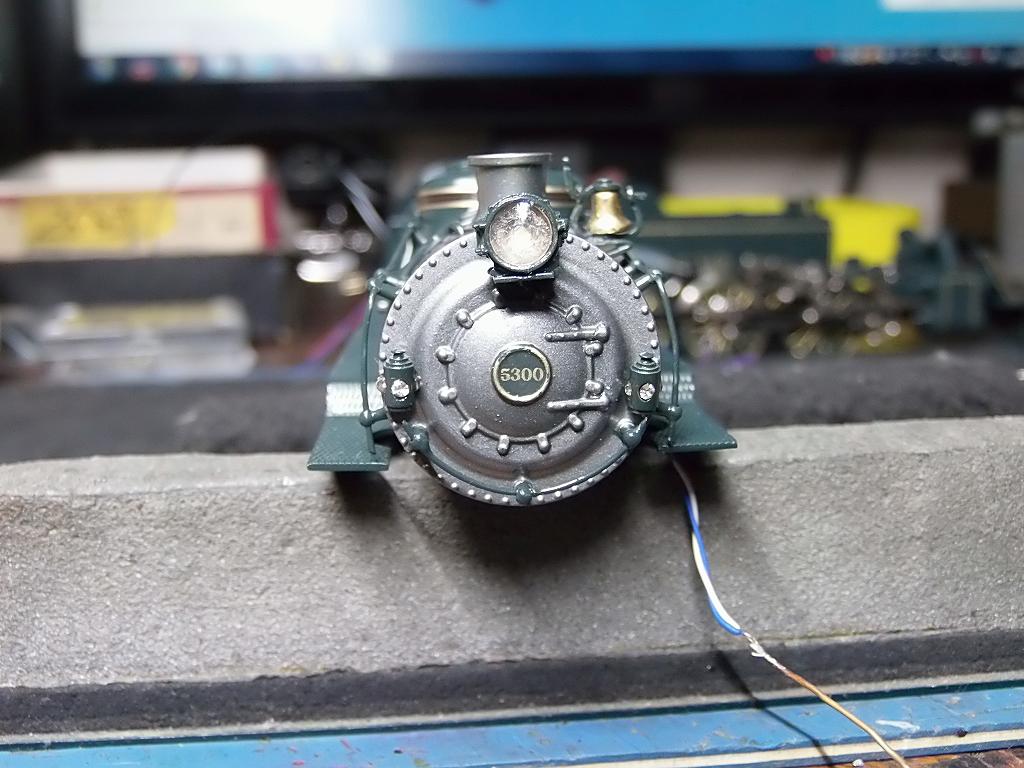

ヘッドライトレンズは、アクリル棒を切削、自作です
LED 1608 電球色を埋め込みしました
マーズライトは、クリヤーのカラーライトを装着しました

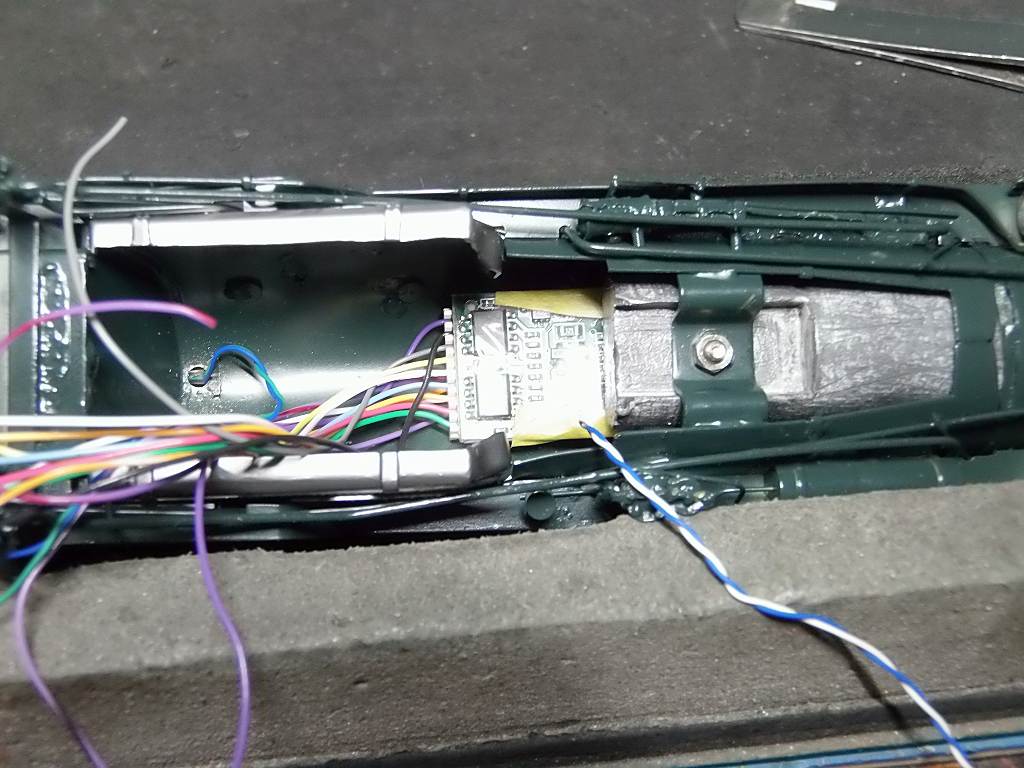

デコーダーは、奮発して、QSI のTITAN-U を錘、ギヤケースの上に挿入

明日は、窓ガラスを入れて完成予定です

※　無事、VP管の保温を除いて給水管工事が出来ました
穴を開けた、モルタル壁の穴埋めとVP管の凍結防止工事は、涼しくなってする事としました
