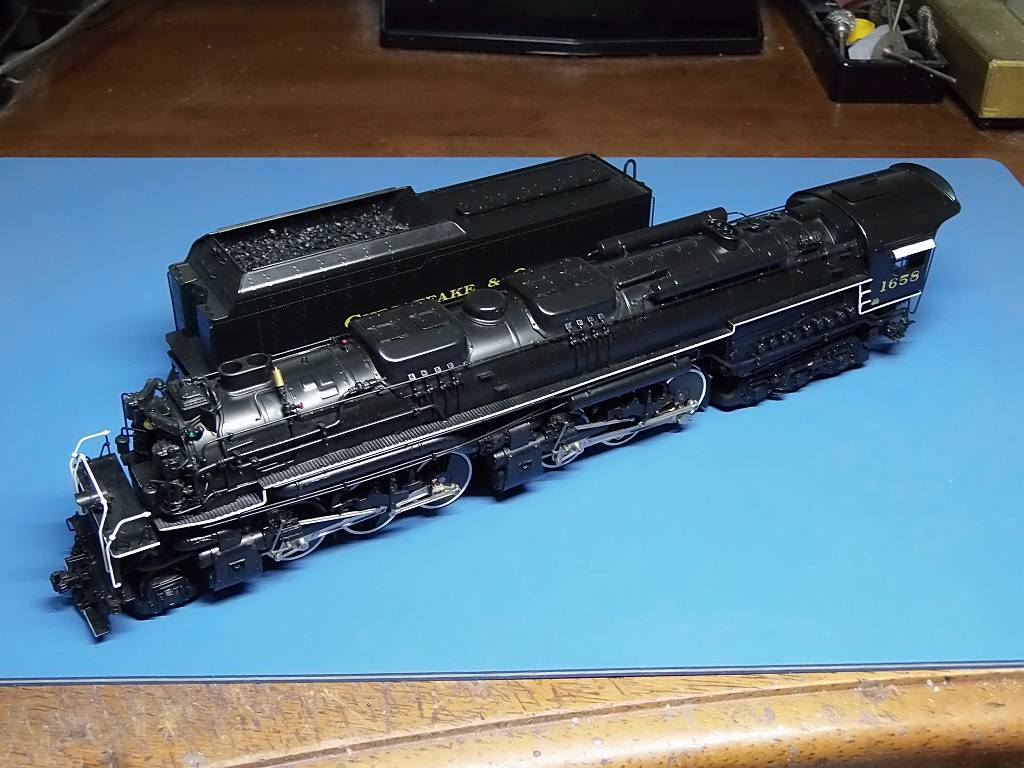

FUJIYAM Kogyo　C&O H-8 2-6-6-6　DCC化記録
東京都 H様　DCC化御依頼

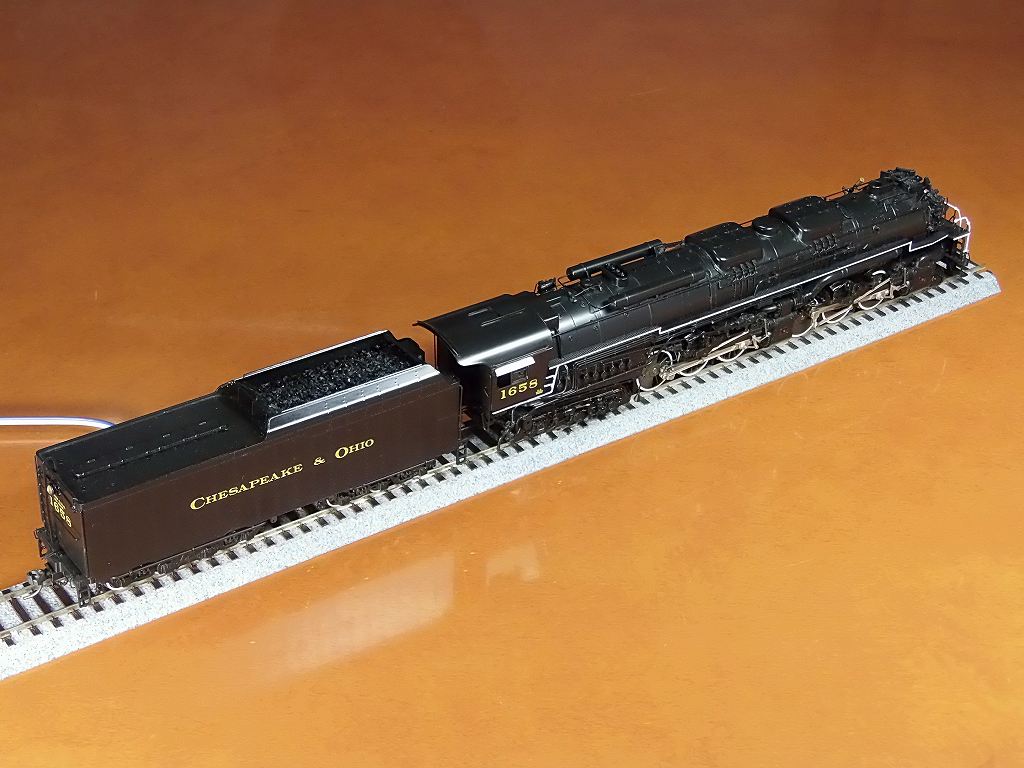

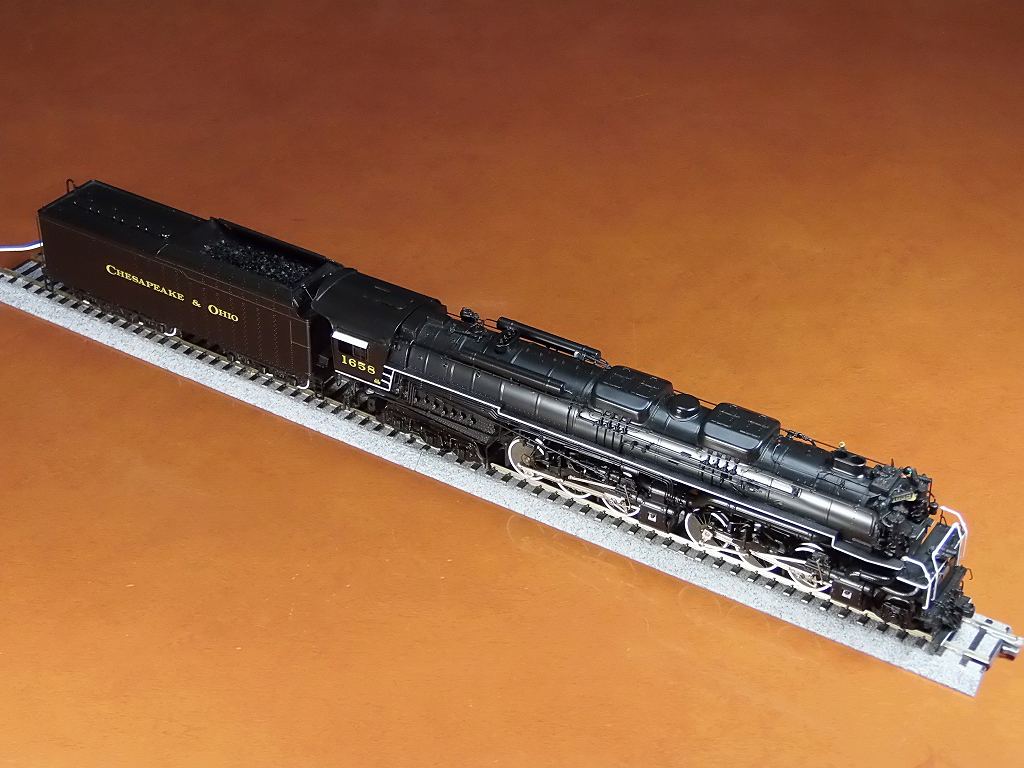

2019/7/2　完成しました













QSI TITAN-U 装着
SPEAKER は、煙室内にTOP TONE 20 x 40
テンダーに、Φ27 HB QSI エンクロージャー付きを装備

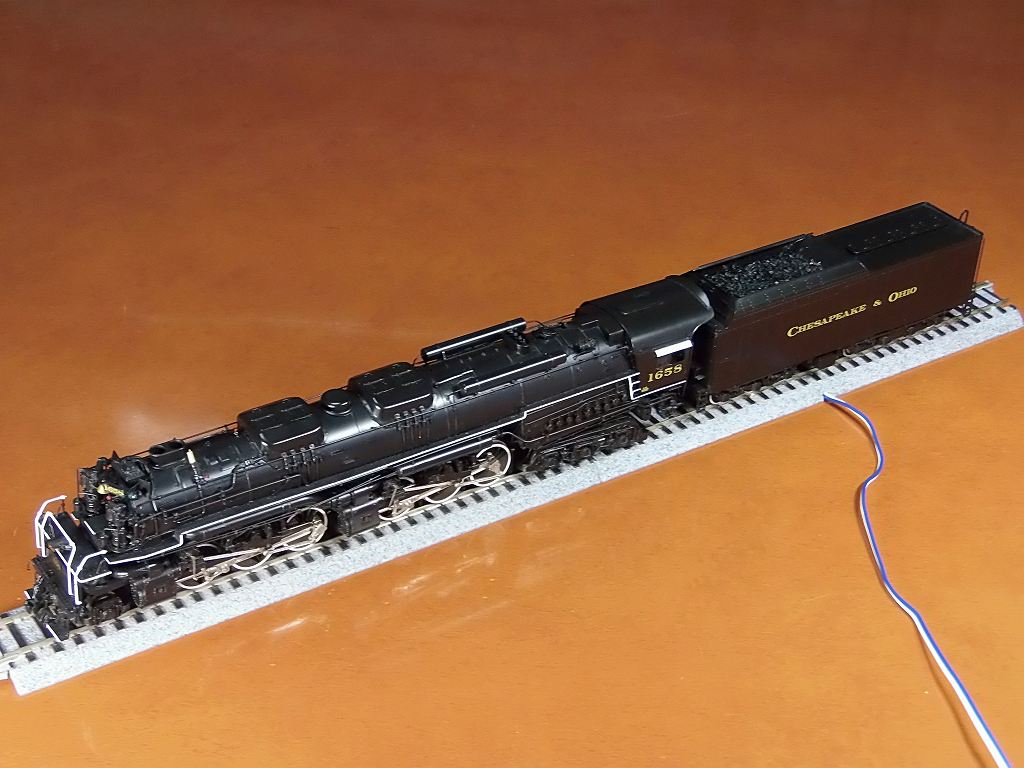

試運転、OK 牧場　超スロー運転が効きます
汽笛は、C&O を選択しています

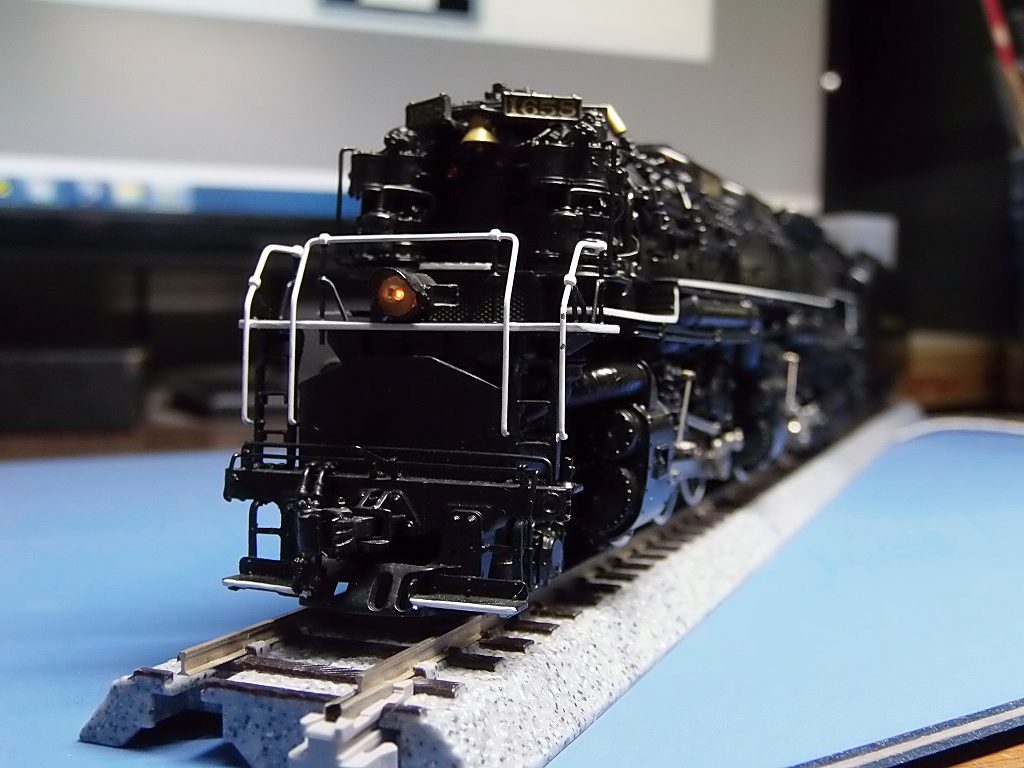

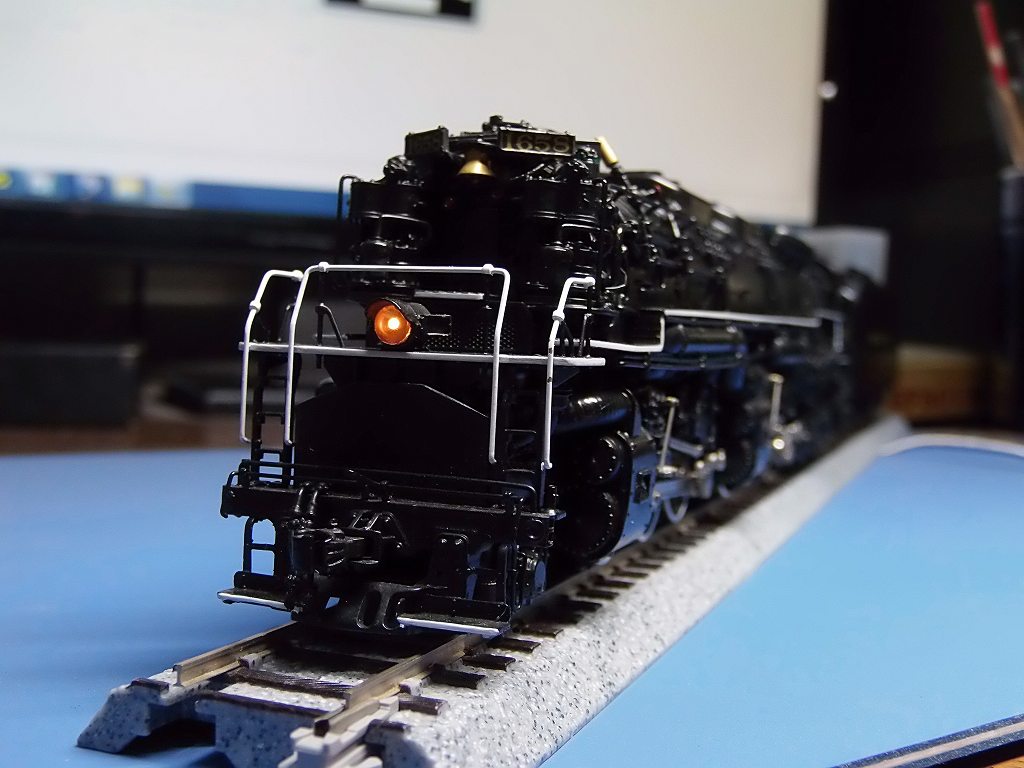

ヘッドライト、BRIGHT 時



DIMMER 時　⇒　ムギ球ですから、DIM 明るさのCV値を調整しています

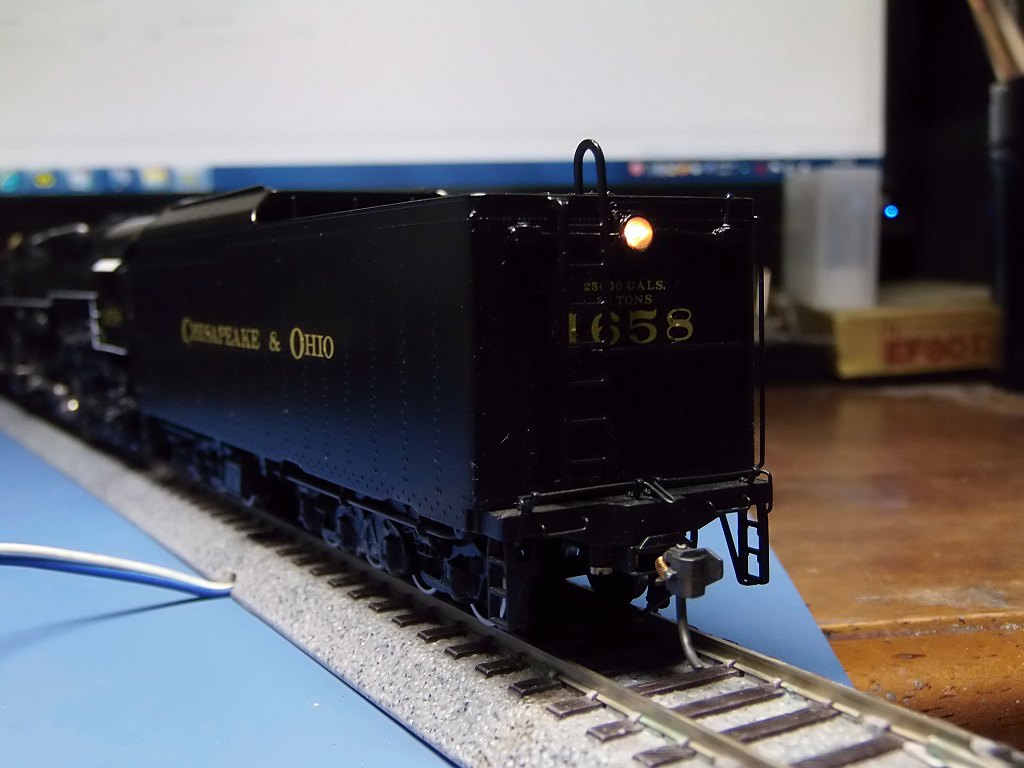

リヤヘッドライト、BRIGHT 時



DIMMER 時　⇒　同様にムギ球ですから、DIM 明るさのCV値を調整しています



配線コネクターは、オーガーの穴を利用しています

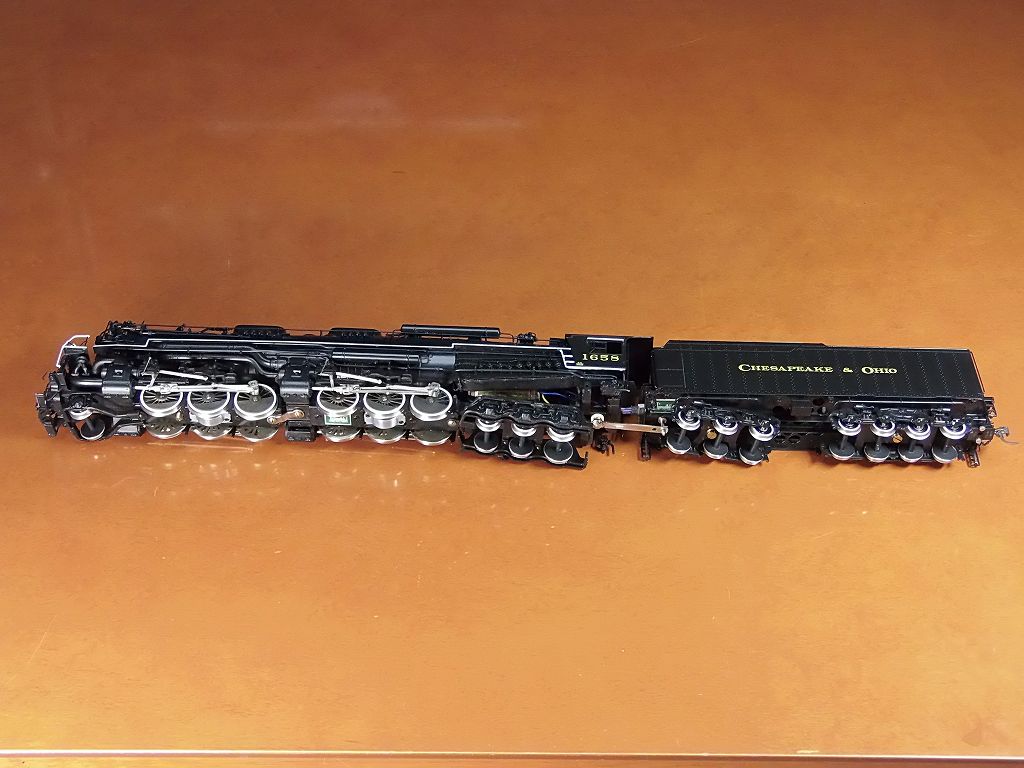

実は、主台枠動力部、前シリンダー部、後ろシリンダー部、取り付けが大変だったのです

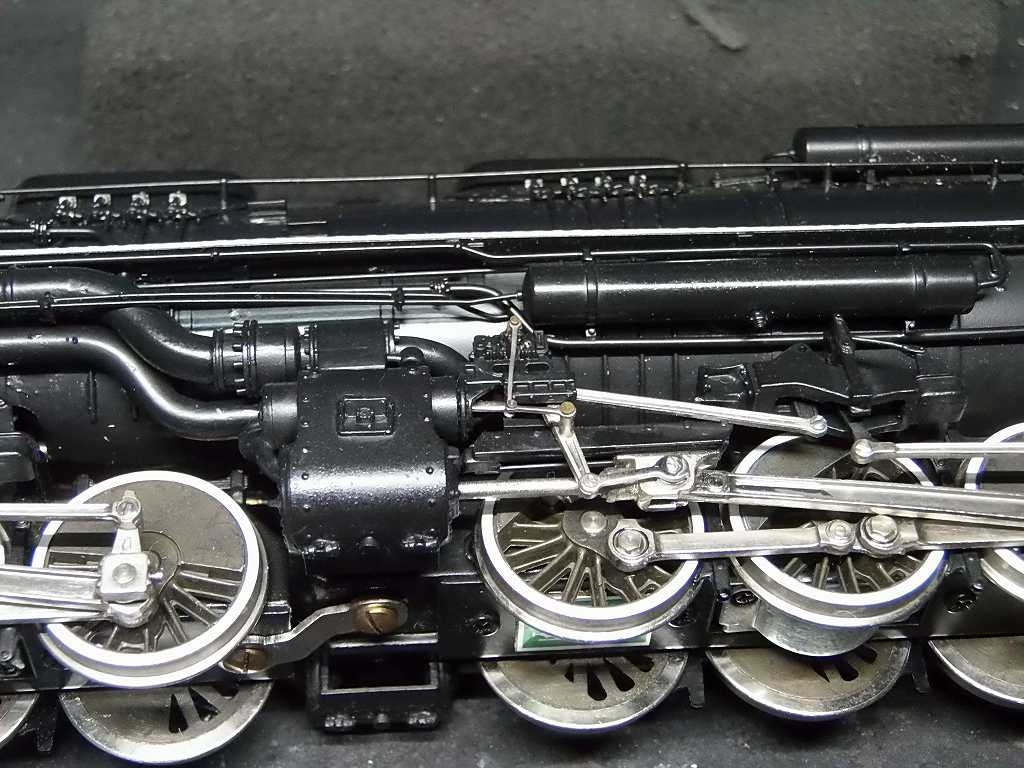

コンビネーションロッド廻りのピンが外れたのでした　⇒　で、シリンダー取り外し、再組立

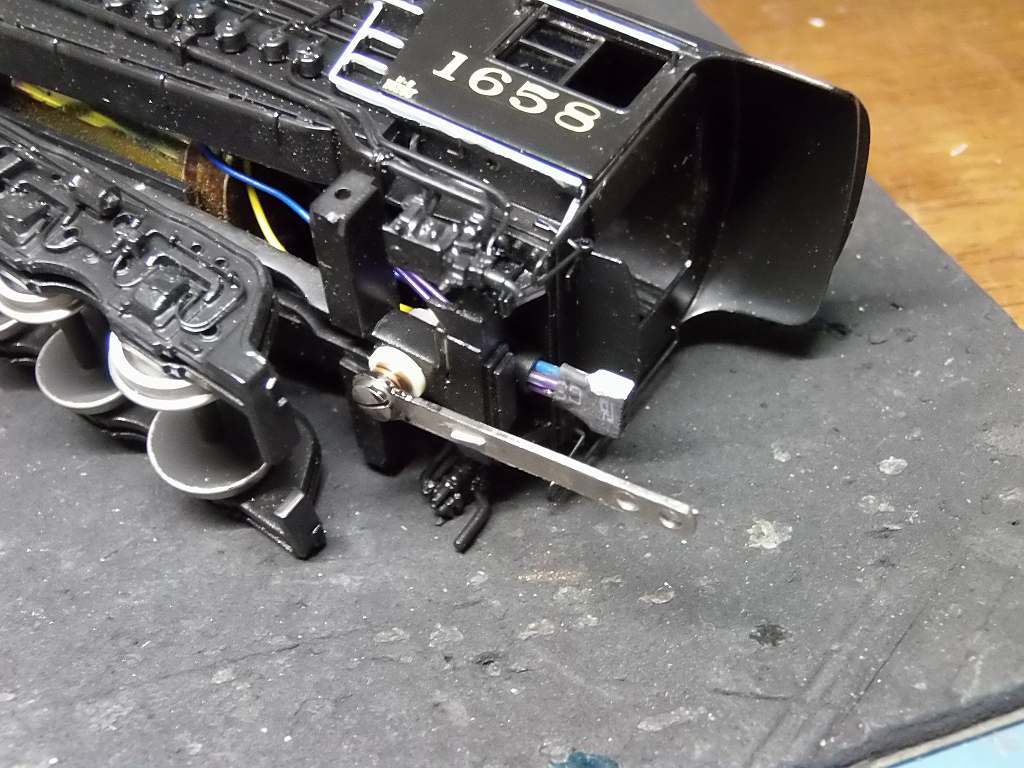

また、前シリンダーに繋ぐジョイント、繋ぐと、ギヤボックスが車体に入りません
で、振れ止めのバーを一旦外し、前シリンダー部を車体に収めてからバーを再接続でした
後シリンダー廻りも、繋ぐ部品が多く、取り付けビスも4本、せせこましい処にビス穴が在るのです
真鍮製ビスでは、ドライバーにくっつかないので、鉄製ビスに変更させて頂きました

ちょっと、合わせてみて、組めなかった物で、まず、試組に掛かりました
組めたところで、デコーダーを装着した内部写真を撮って居なかった事に気が付きました
やっと組み立て出来た物ですから、写真を撮る為に再度バラすのが面倒になったのです
で、内部を写した写真は有りません



いざ、試運転となりましたが、DC運転では気が付かなかった、ショートが有ったのです

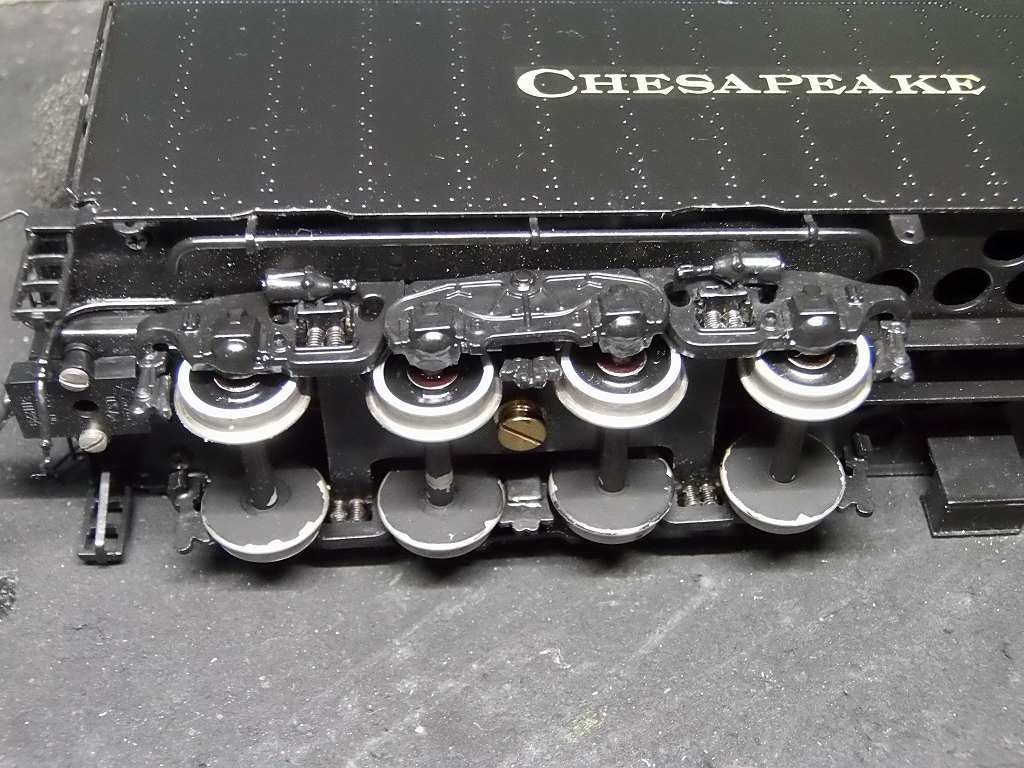

何と、テンダーのブレーキシューが車輪と擦れていたのでした　⇒　瞬間的にしかも定期的に
当たり前かな ? 要は、かすかに振れているから回転周期に合ったショートだったのだ
DCCは、かすかなショートも拾い、暴走等してしまいます
DC運転では見過ごす場合が多いのです　⇒　集電不良と勘違いしていました



写真を撮り終わり、かたづけていたら、部品が転がっていました　⇒　半田外れです
場所を探しまわって、はしごのステーだと分かりました、後で半田付けし直しました



ナンバープレートのデカールを製作し装着しました



おまけで、真鍮エッチング板を切り継いでナンバープレートを製作サービスしました
施主さんが、持ち込んだナンバープレートが有ったのです
⇒　ただし該当番号は無しだったのだ

これにて完成、可愛がってやって下さい

--------------------------------------------------------------------------------

製作記録



QSI TITAN-U にて、STEREO-SOUND、 DCC化をします

2019/7/1　着工、テンダーが出来ました

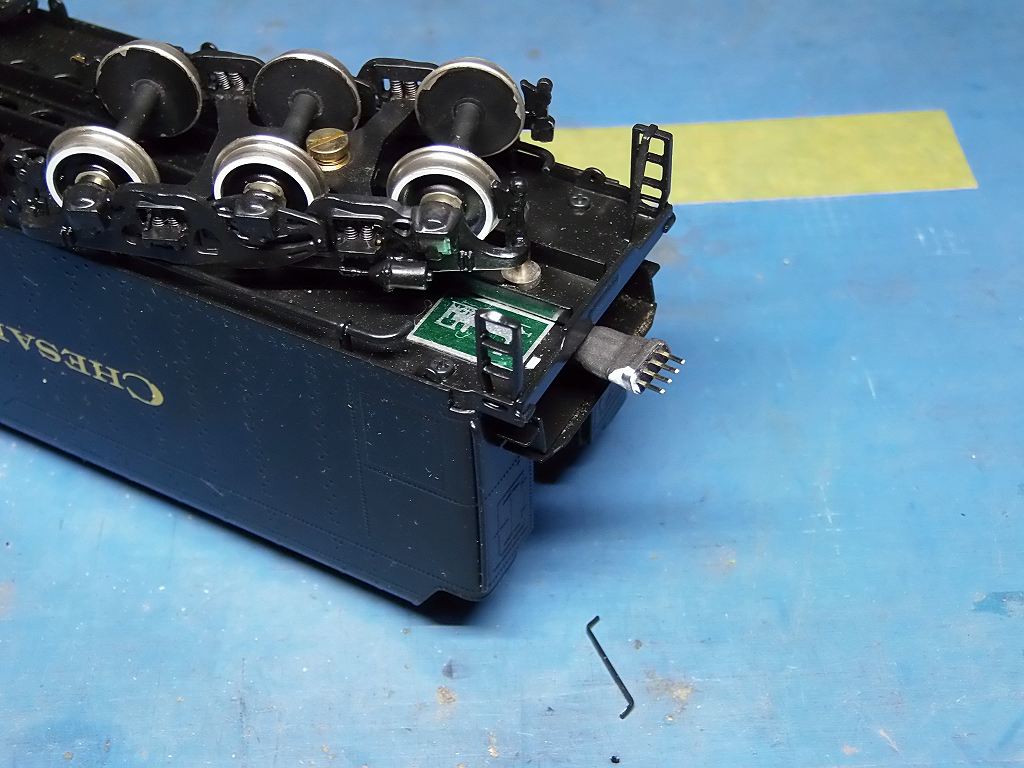

コネクターは、ハーフピッチ 4P です

7/1 朝に戻ります



何と、穴を掘っていたら、ヘッドライトが半田外れでーす
ろくに着いていなかったのだ　⇒　半田し直し、但し、低温半田付け、ご注意あれ !!



リヤヘッドライト、フロントと同じムギ球にしました
レンズは、エコーモデルΦ3.6 を使用

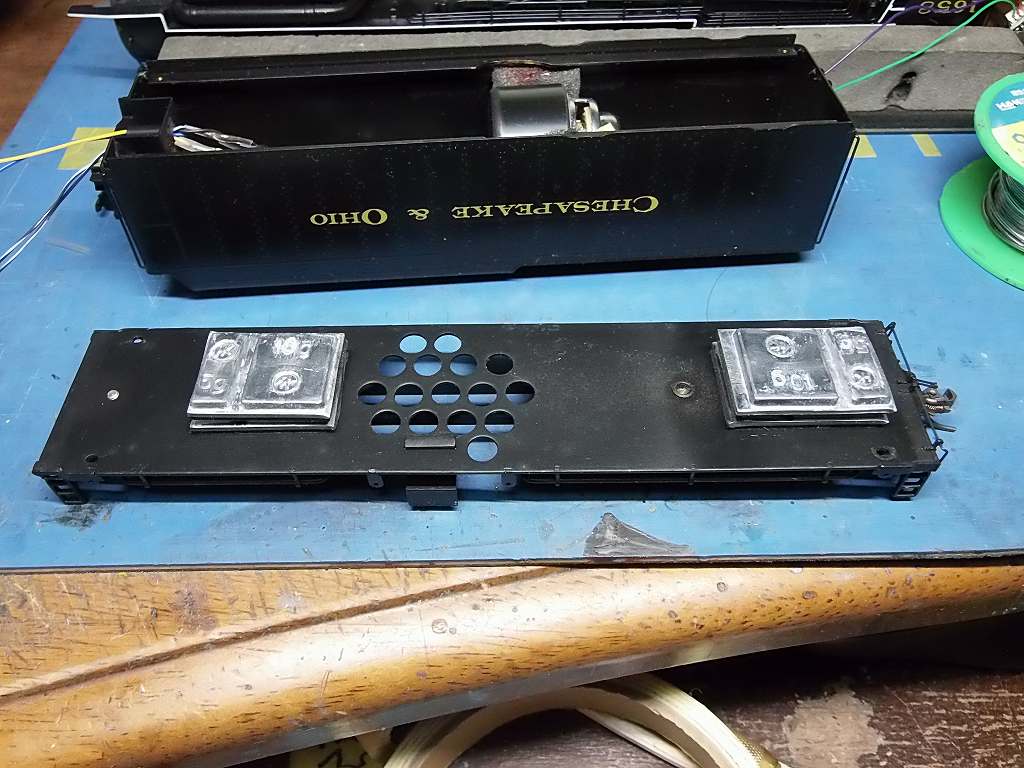

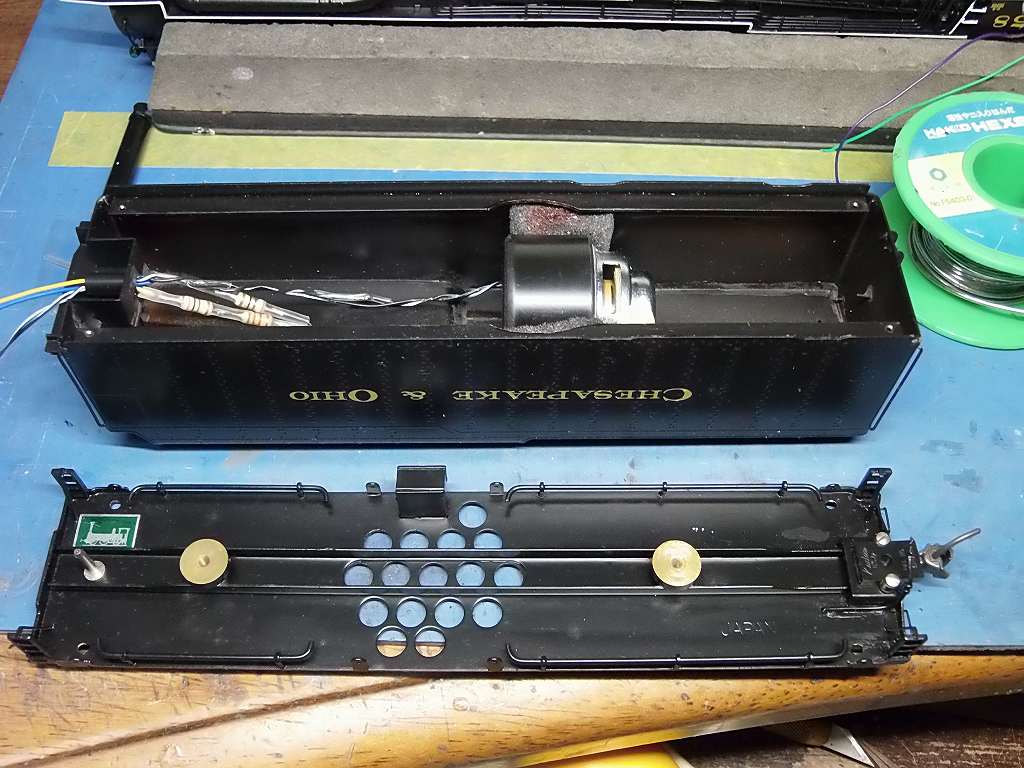

Φ27 HBスピーカー、良い位置に入らないので、穴の方に向け横置きにしました



少々、集電不良がありましたので、錘を積みました

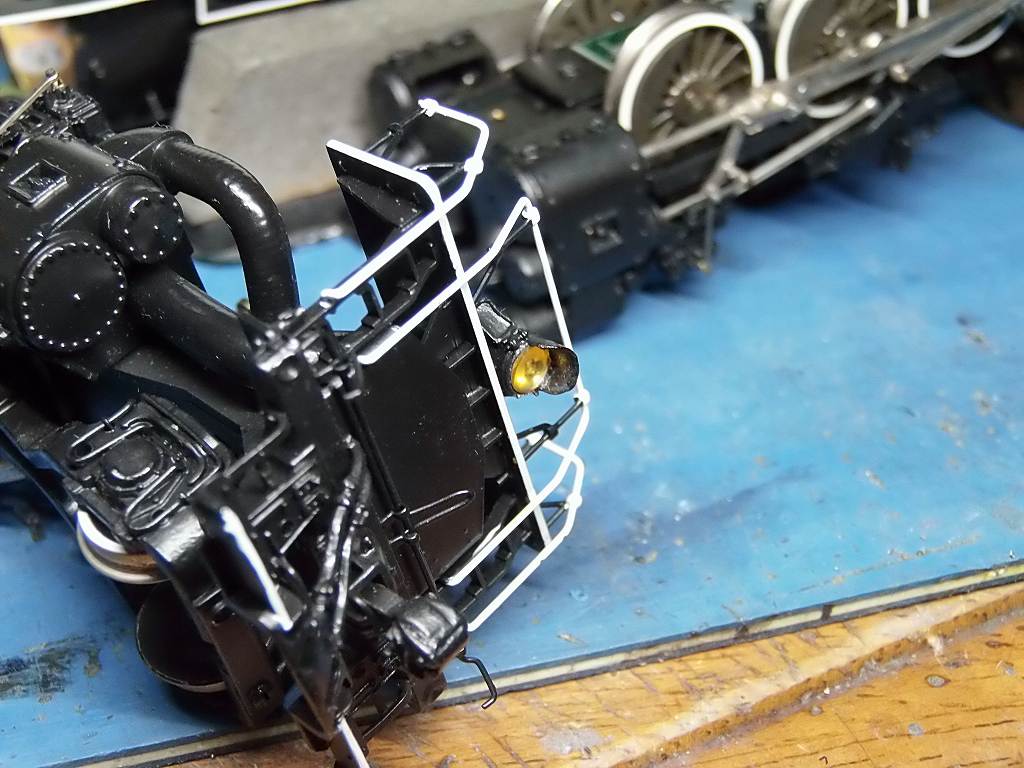

フロントヘッドライト、ムギ球、交換と相成りました

やっぱり、やってしまいました　⇒　配線のみのつもりが、抵抗を設定していたら、終わった !!

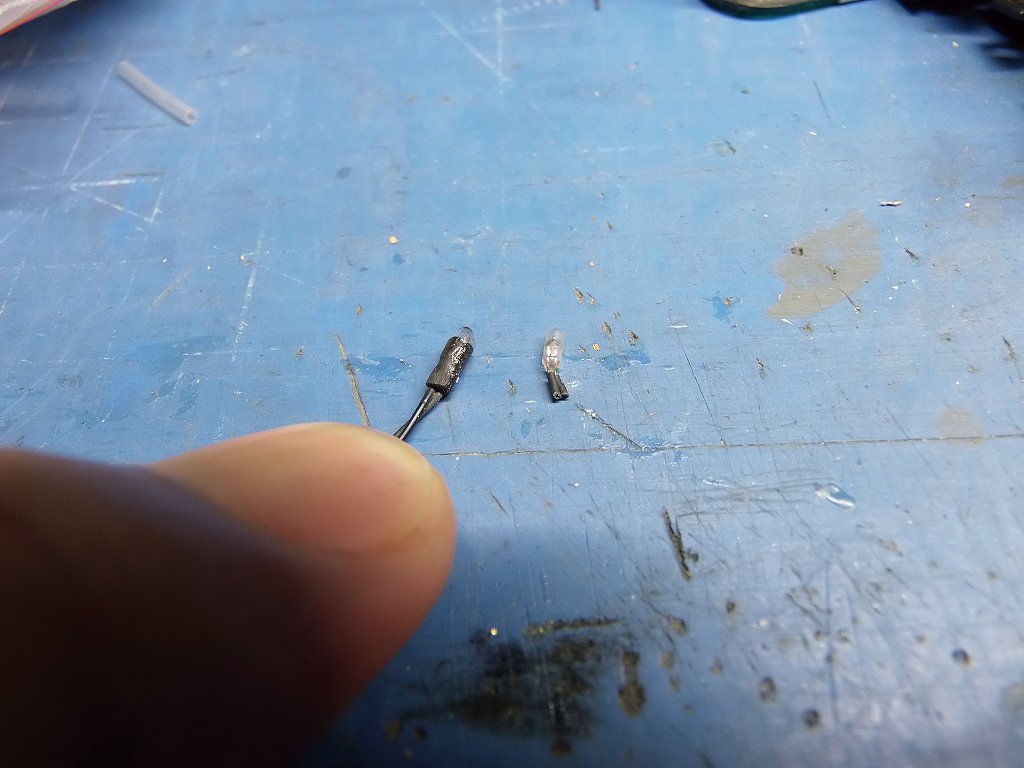

写真右　ご臨終です、で、写真左の手持ち在庫、ムギ球を使用しました



色々テストしました　⇒　結局、510Ω + 200Ω + 50Ω = 760Ω
これで、デコーダーに繋いで、1.50V と相成りました

他人が取り付けたライトは、確かめて見ないと、定格Vが判らないのだ
まして、デコーダー電源、 +5V と、表示してあってもどこが電圧基準か ???
と、DC12V電源で、電圧の掛かり具合が微妙に違います



入庫状態では、レンズが無様に飛び出ていたのを穴を掘り直して修正
⇒　レンズが面一となりました
最初から、球を交換で、見積もりして置けば良かった
こんなで、半日遊んでしまいました

明日は、スピーカー、デコーダーを積みます
