NPP/KMT GN Z-1 5006-A,B レストア記録

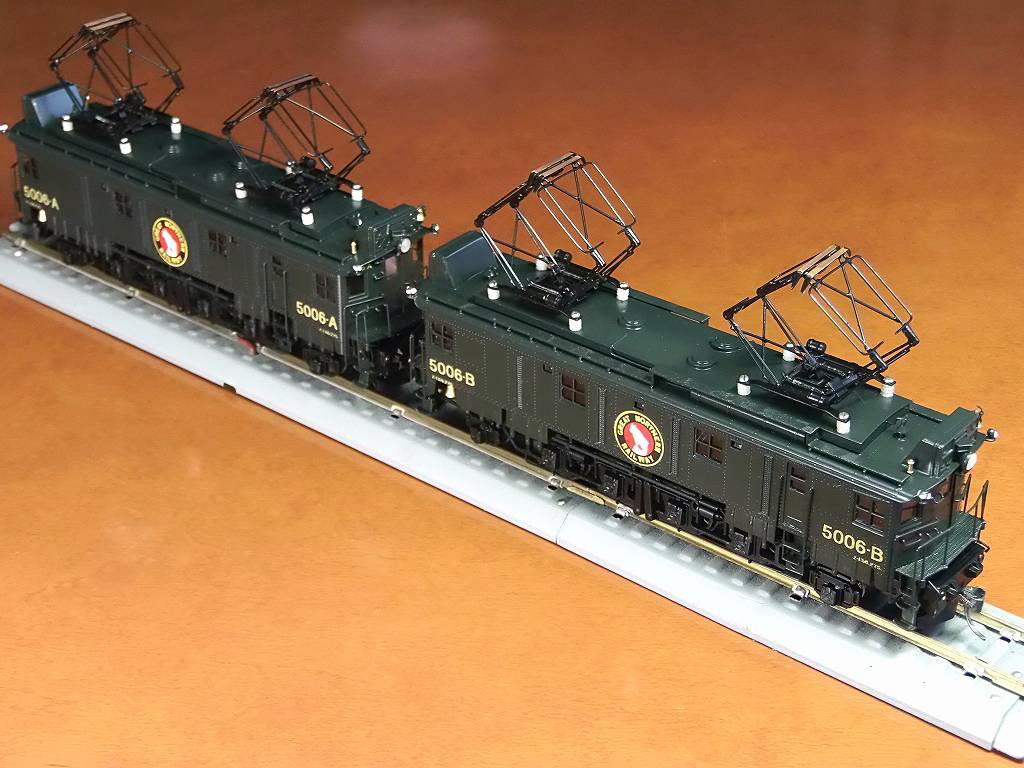

2014/3/28 カスケード越え、Z-1 完成しました



窓カラスを入れ、カラーライトを入れ、KDカプラーを取り付け完成しました
窓ガラスを取り付けるのが、随分手間取りました 割り箸の先にくっつけて場所まで持って行くほど中が狭いのです

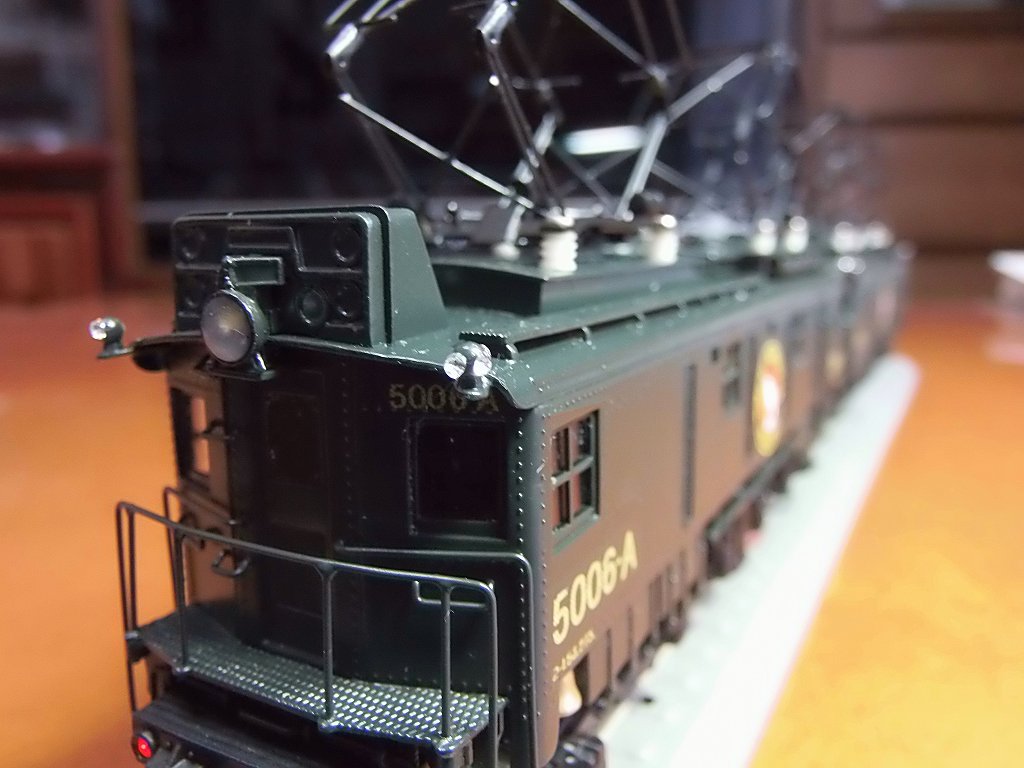

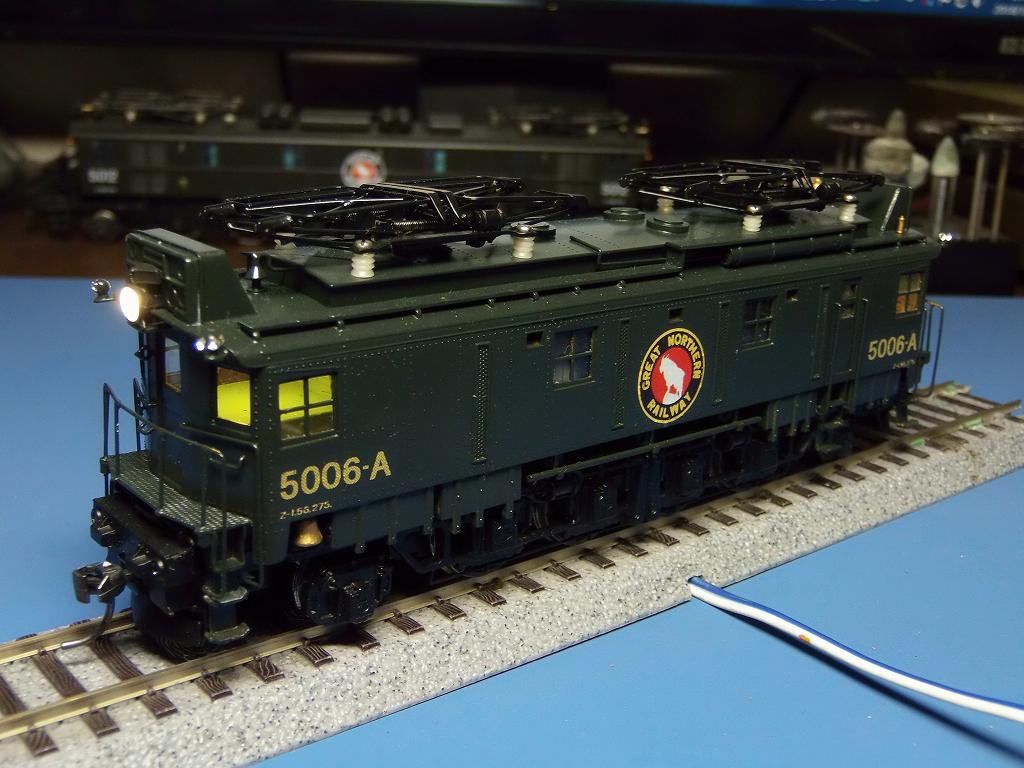

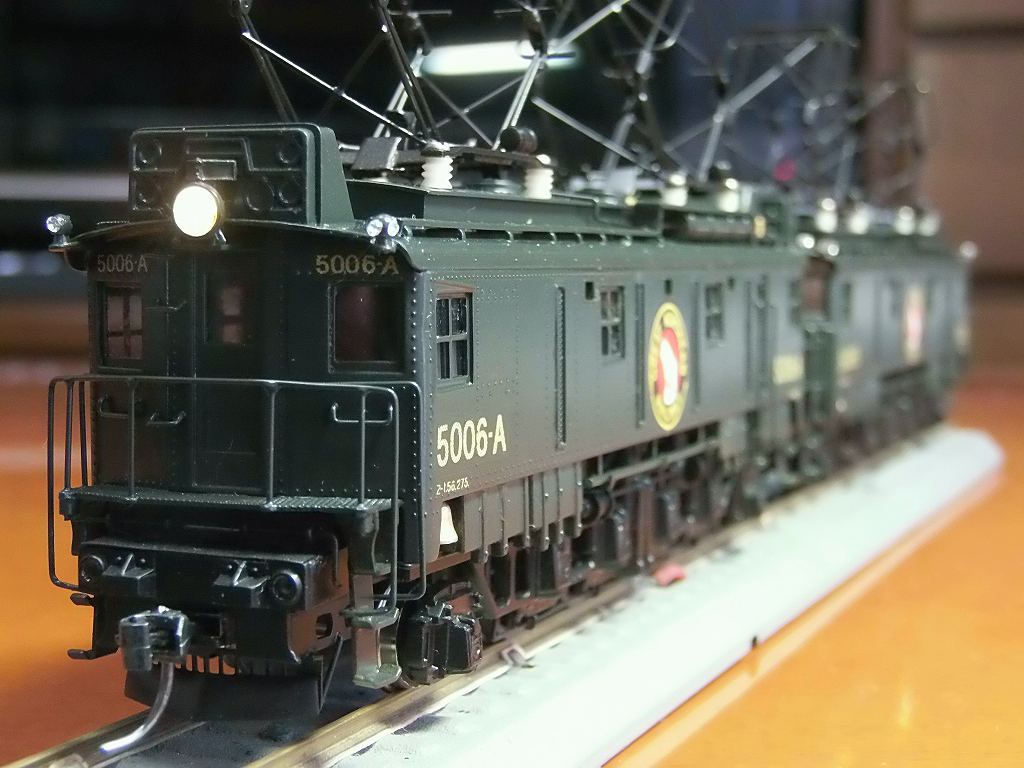

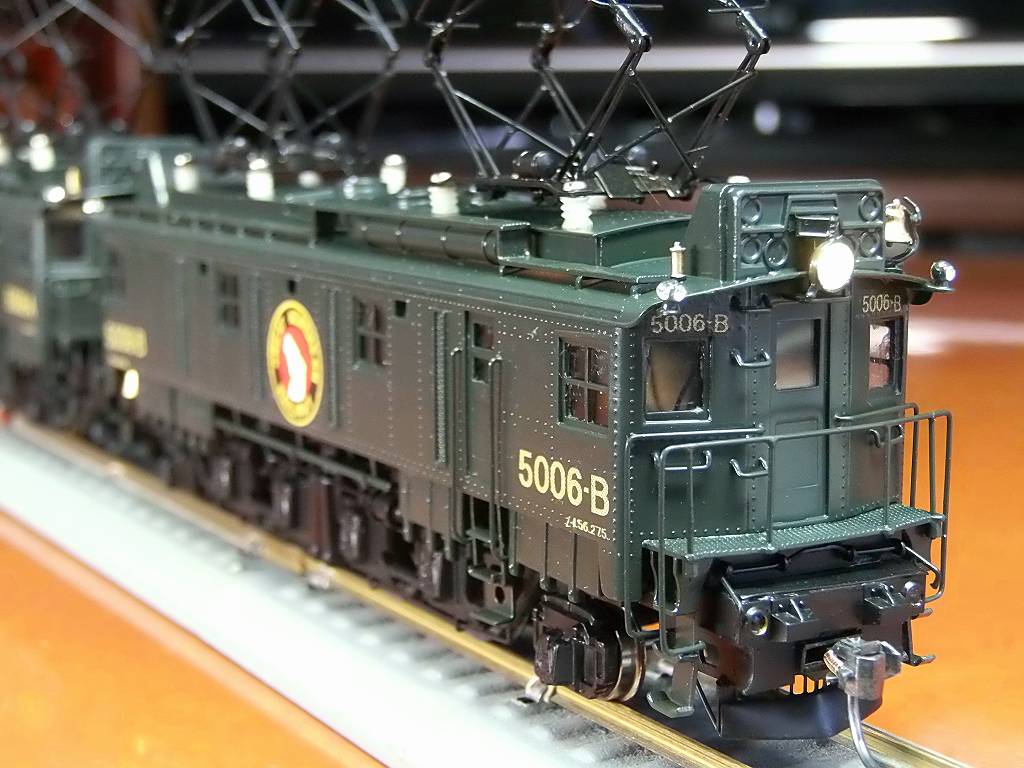

ヘッドライト点灯 LED1608 電球色です
各一両に前後取り付けています 連結面を消すには、中のピンプラグを抜けば出来ます
ロストの厚い肉の中をリード線の穴を開けるのに細心の注意を払いました
ヘッドライトもロストなので、何時半田が外れるか、ドキドキ物でした ⇒ 用心にピンバイスで開けました
KDカプラー #5
取り付け



テールライトをLED1608 赤色で、装着 これまた、奥の奥で、装着にとても難儀をいたしました

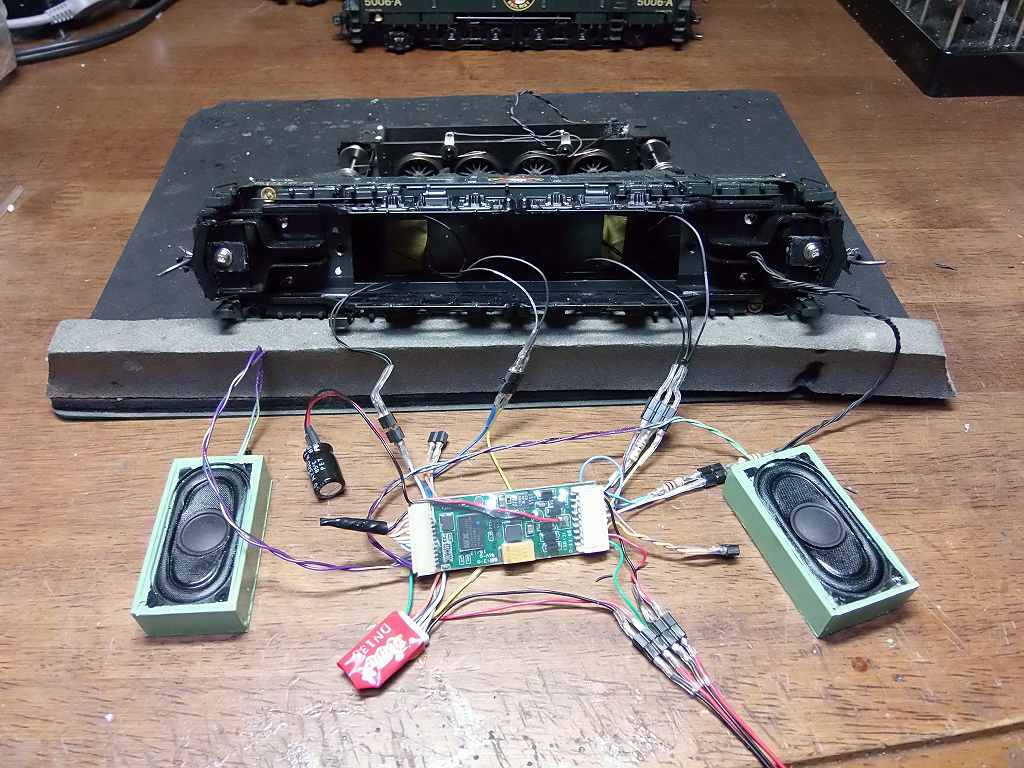

φ1.5のアクリルファイバーで導光しています DCC化の際、ディッチライトにも出来るよう配線を分けています

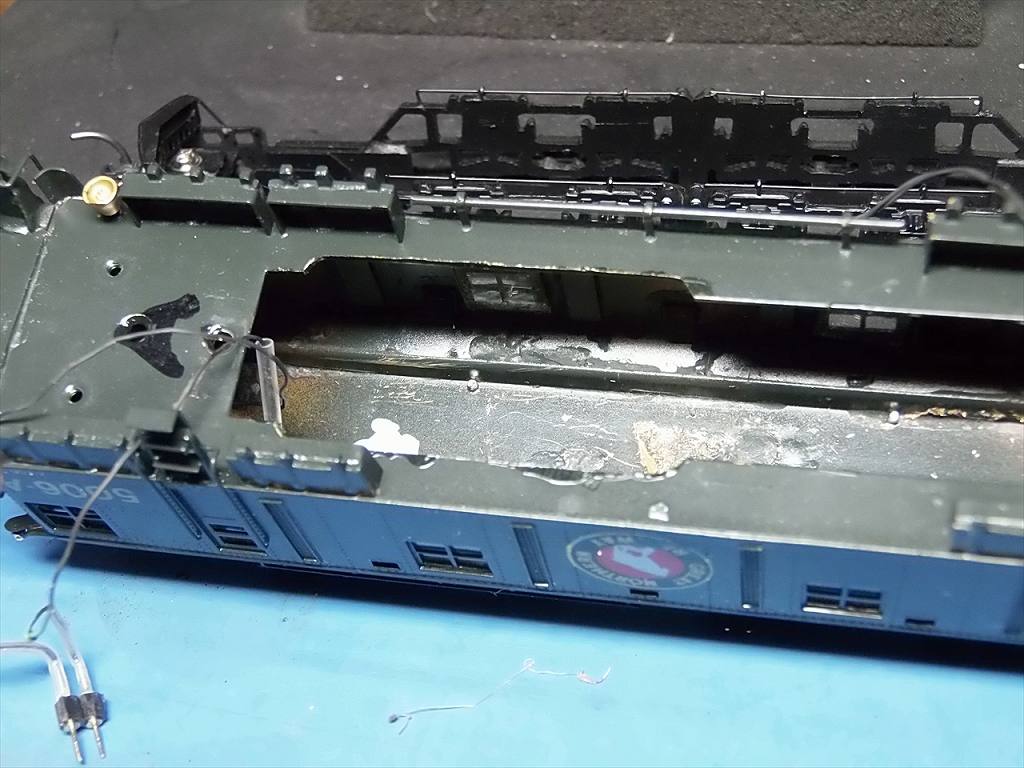

B車も独自に集電装置を自作、ヘッドライト点灯

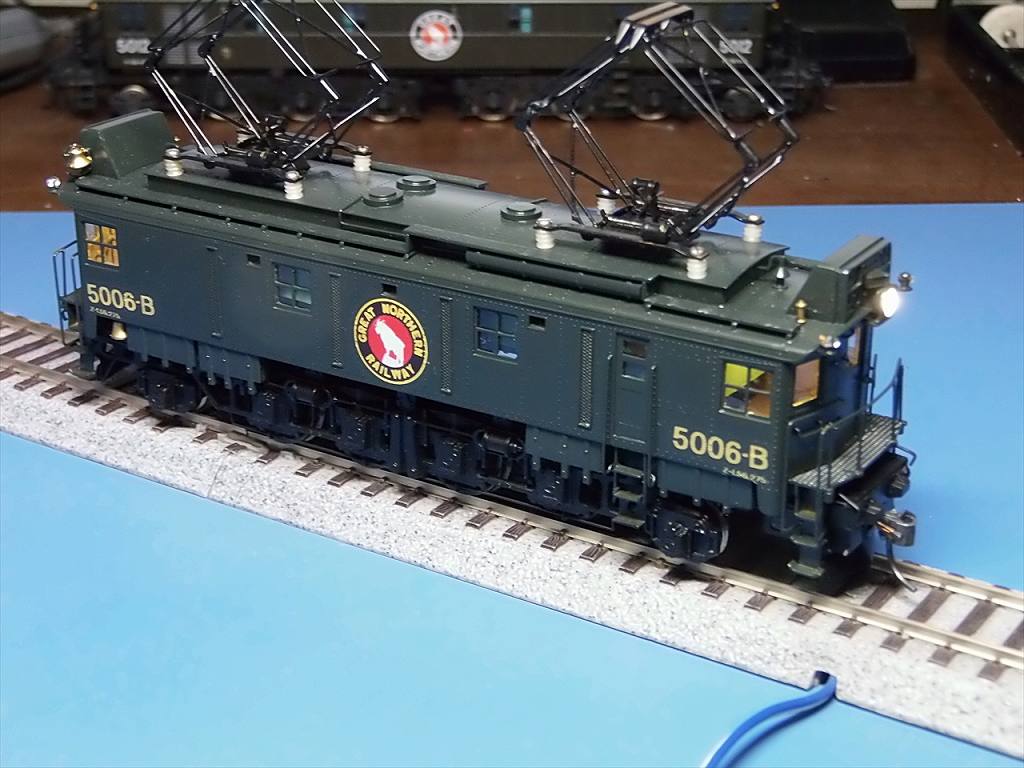

テールライト点灯、B車もA車同様のLED を配置しています



カラーライトは、クリヤー、1.3mmを装着

作り方紹介します



アクリルの光ファイバーをライターで炙り、先端を「釘の頭」風に熱変形させます
これで、ファイバー兼、φ1.8 のレンズが出来上がります

前後進自動切換えの自作汎用 3V回路電源基板



下のピンプラグから、電源を取ります
上の左右、2個ずつのピンソケットから、ヘッドライト、テールライトに電流を供給します

定電流回路にして有ります
チラつき防止のコンデンサーも、100μF x 2 個着けてあります
これで、チラつきはほぼ、消滅します
 また、整流ダイオードも使用していますので、PWM電源にも使えます

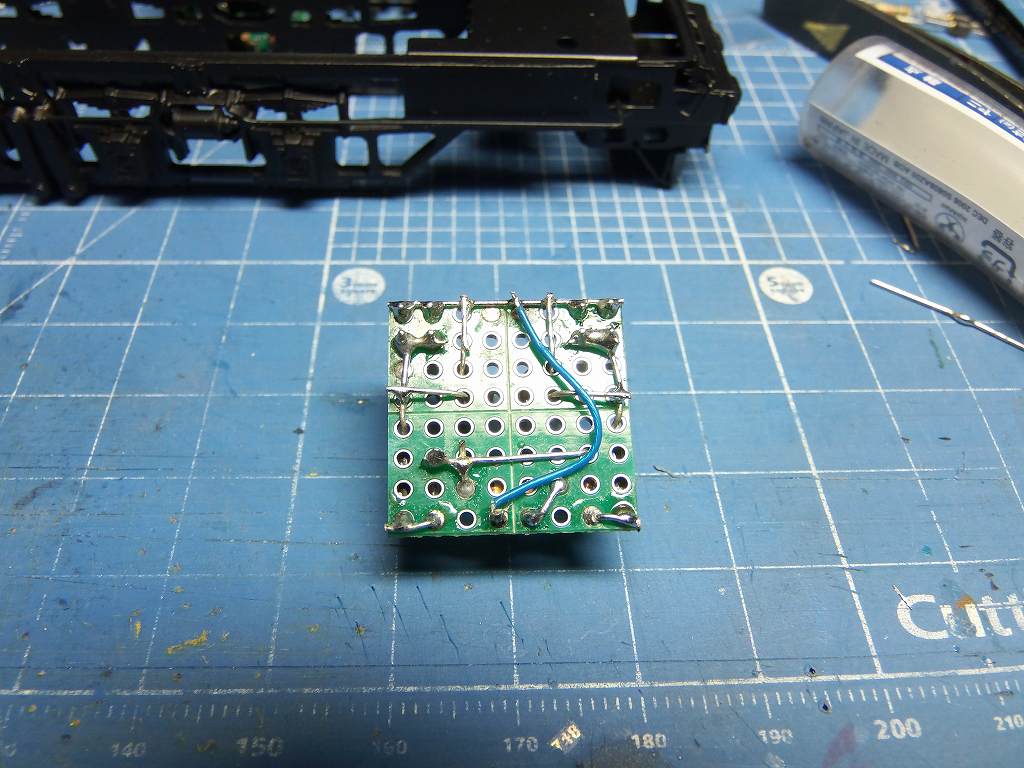

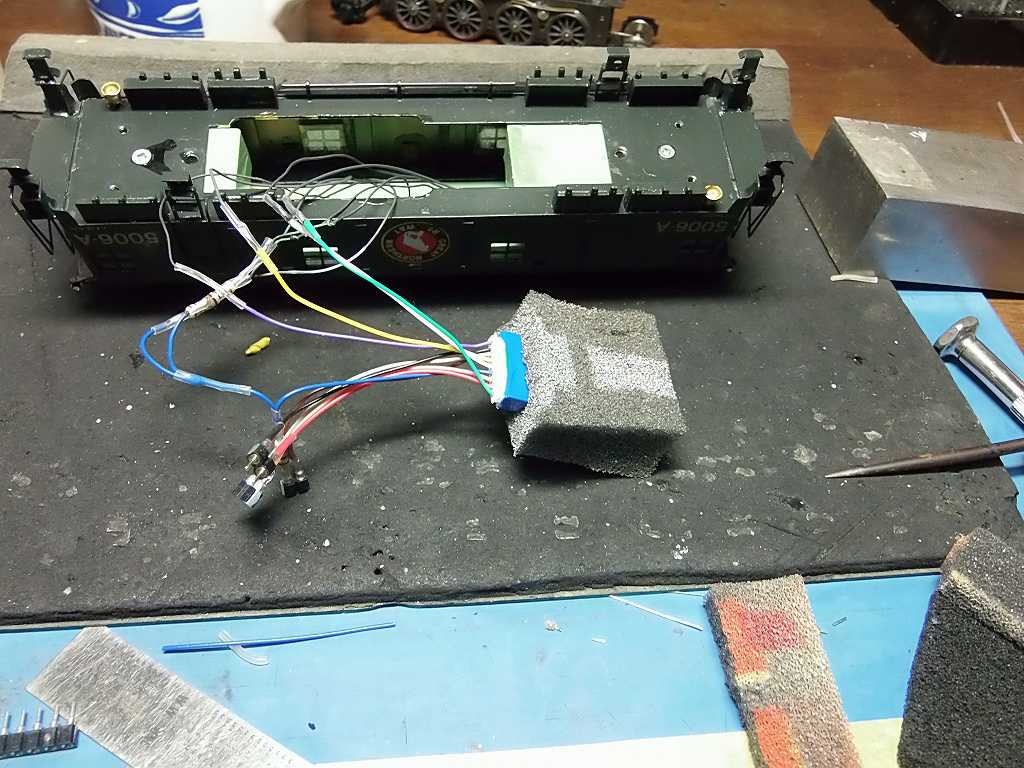

裏側の配線です

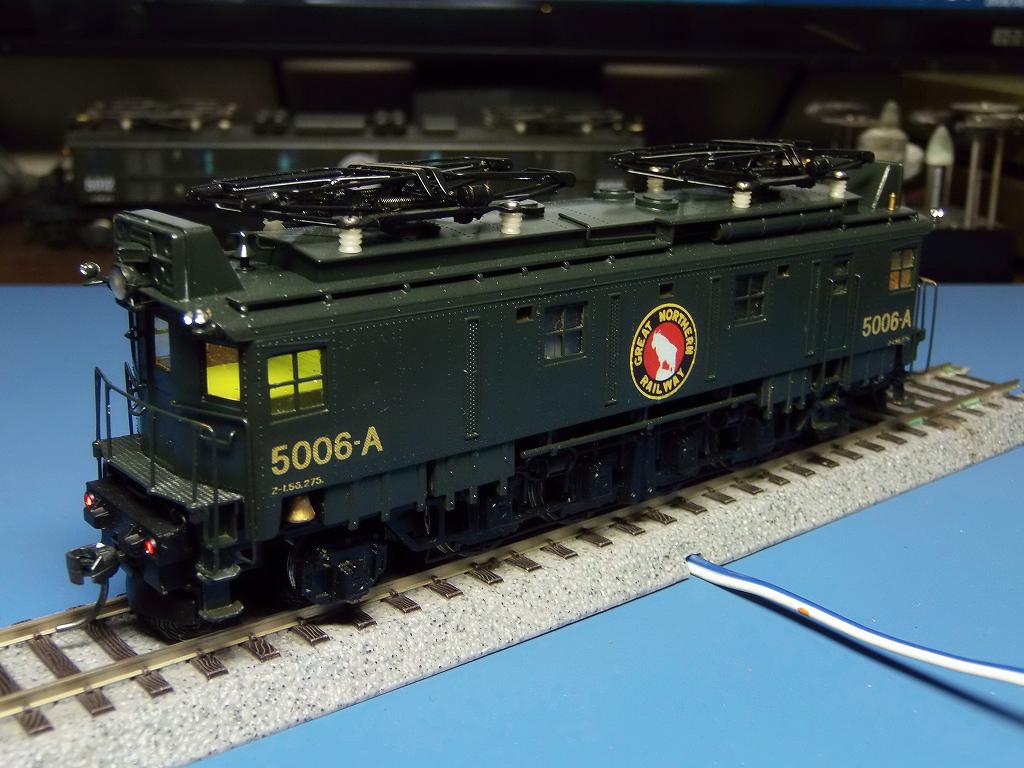

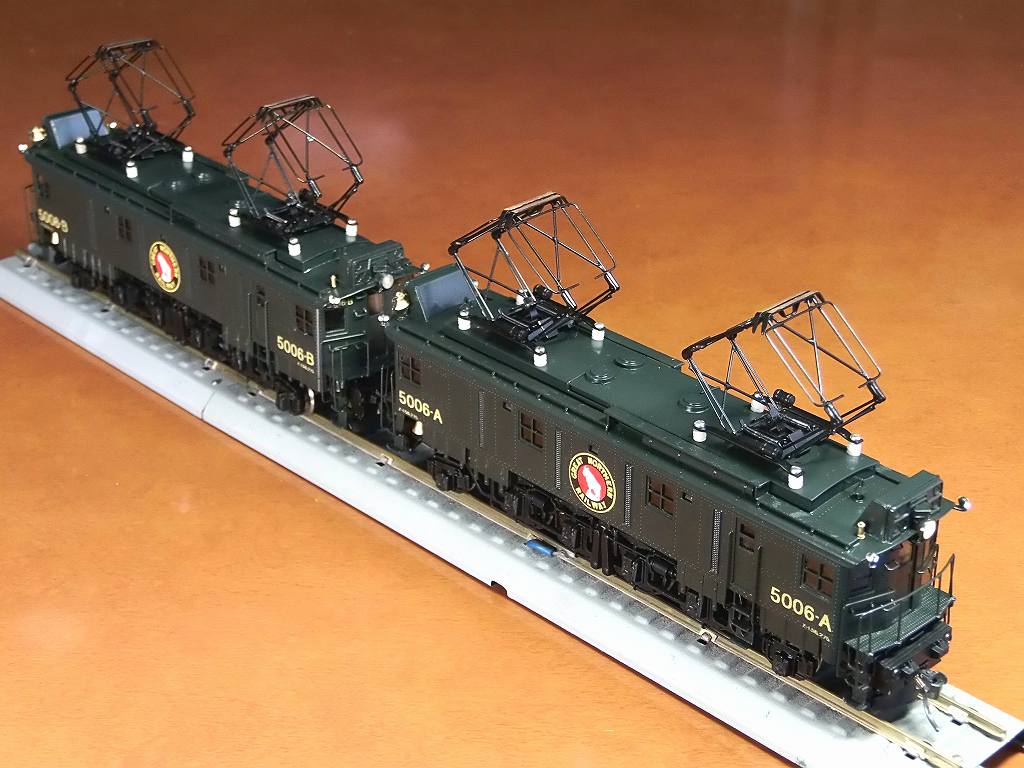

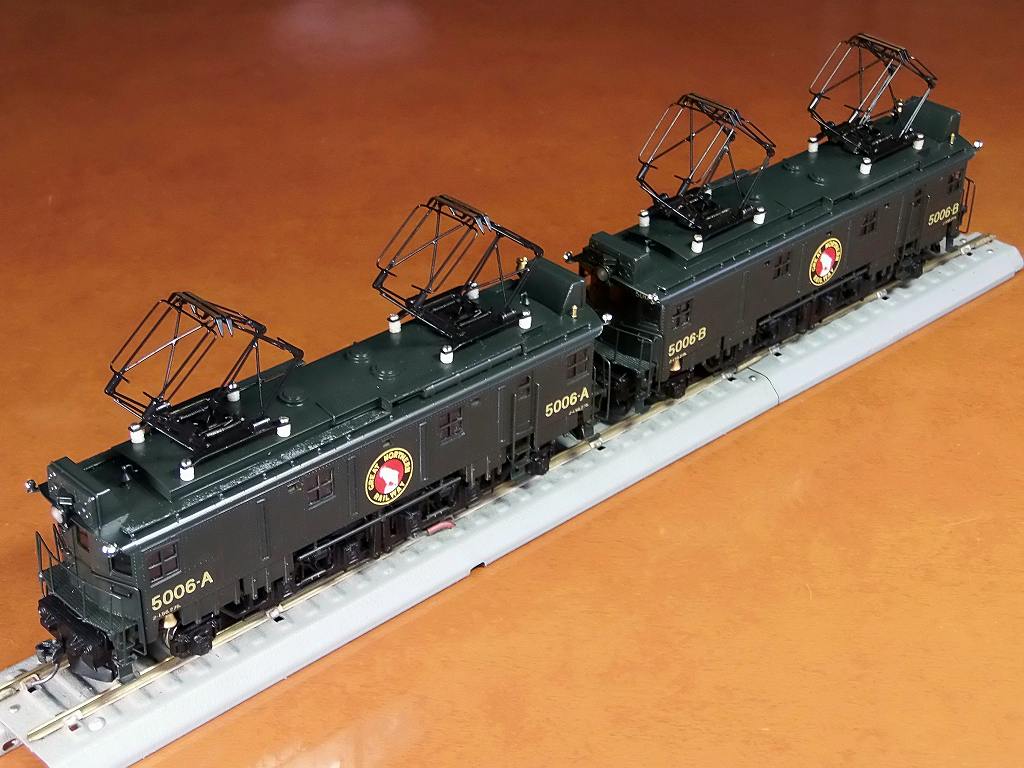

目出度く、完成いたしました 綺麗に仕上がりました
走行もスムーズです

先程、御製作依頼のキットが届きましたので、製作にかかります


----------------------------------------------------------------------------------------------------------------------

レストア記録

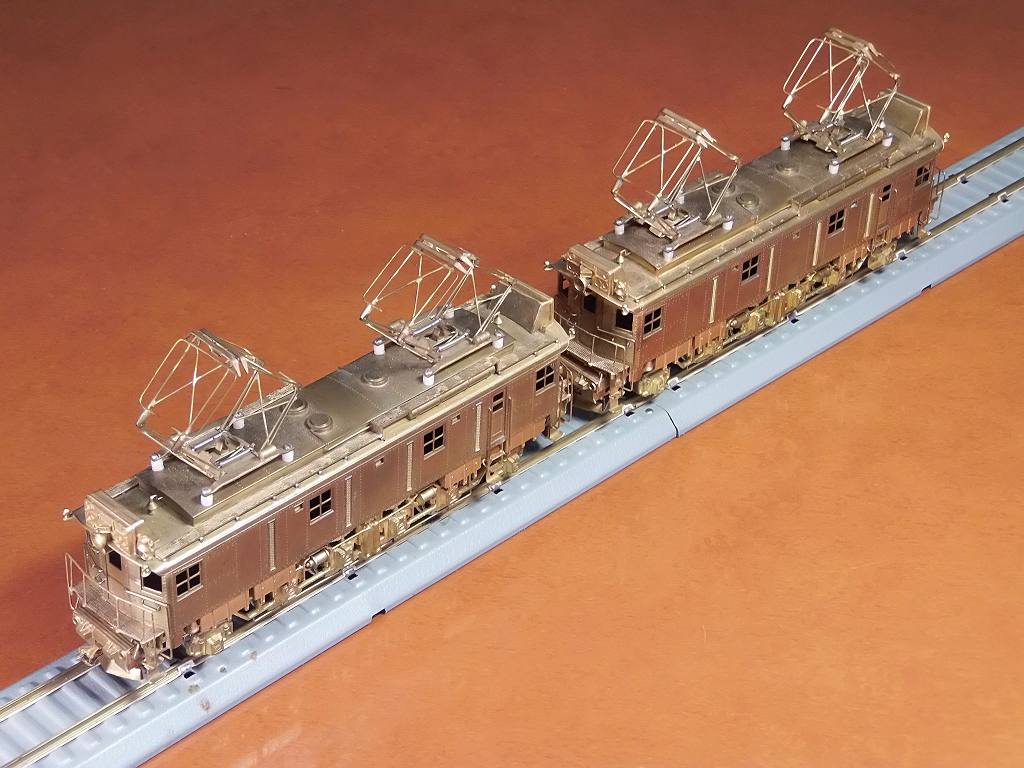

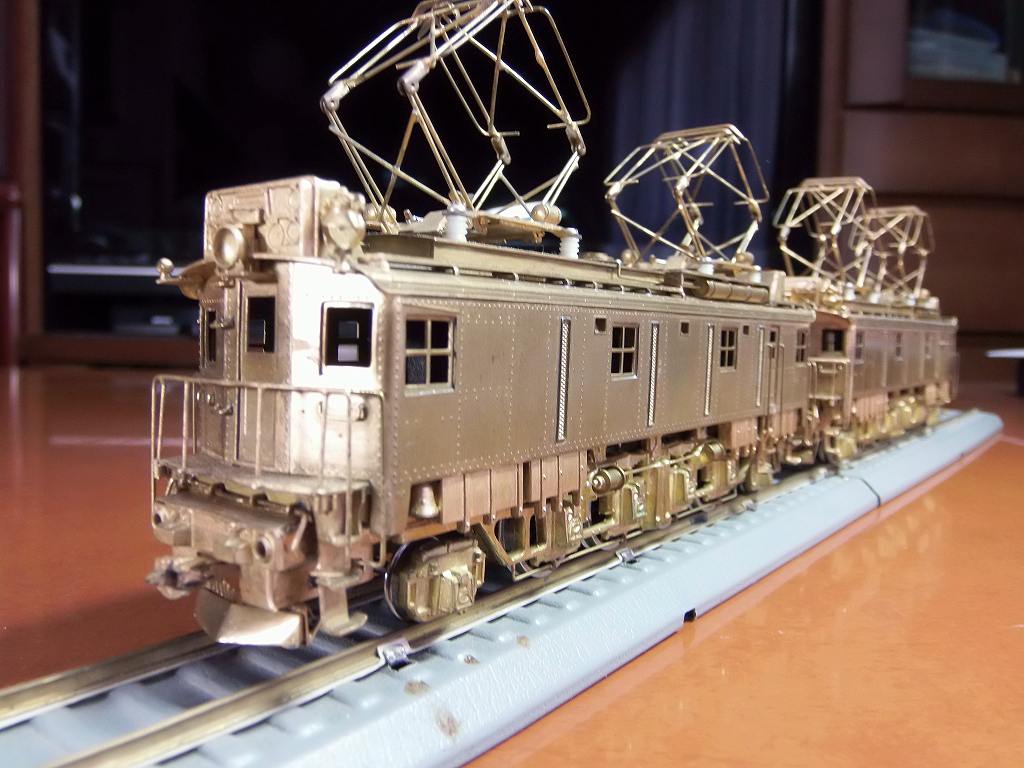

5/17 ヤフオクで、入手した、めずらしい、アメリカ型電気機関車

今日、届いたのですが、程度抜群 高かったけど、しょうがないなぁ〜
気になってしょうがないので、すぐに、試運転してみました

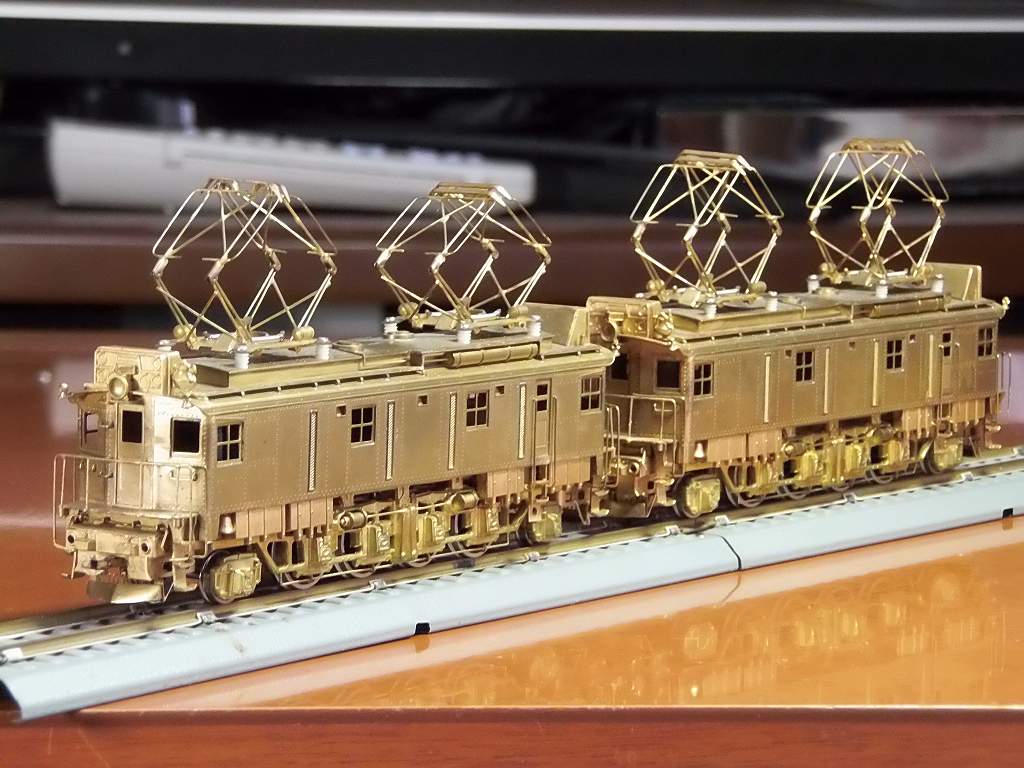

2013/5/17 届きました いきなり試運転 ⇒ O.K 牧場

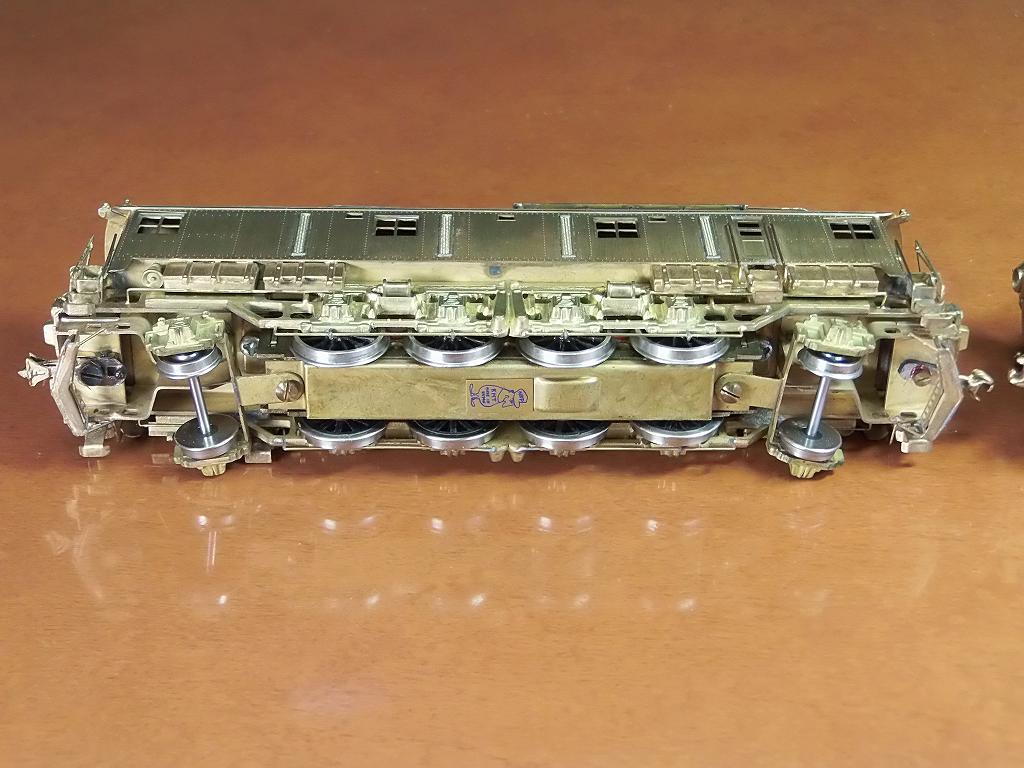

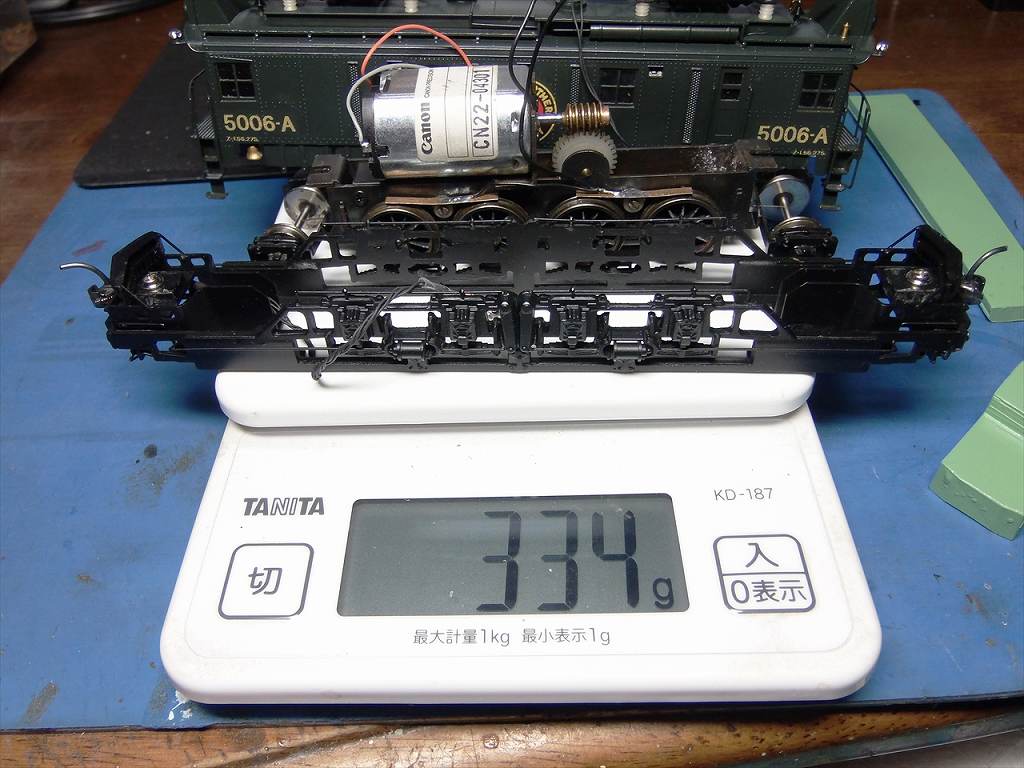

動力車 ほぼ、未走行

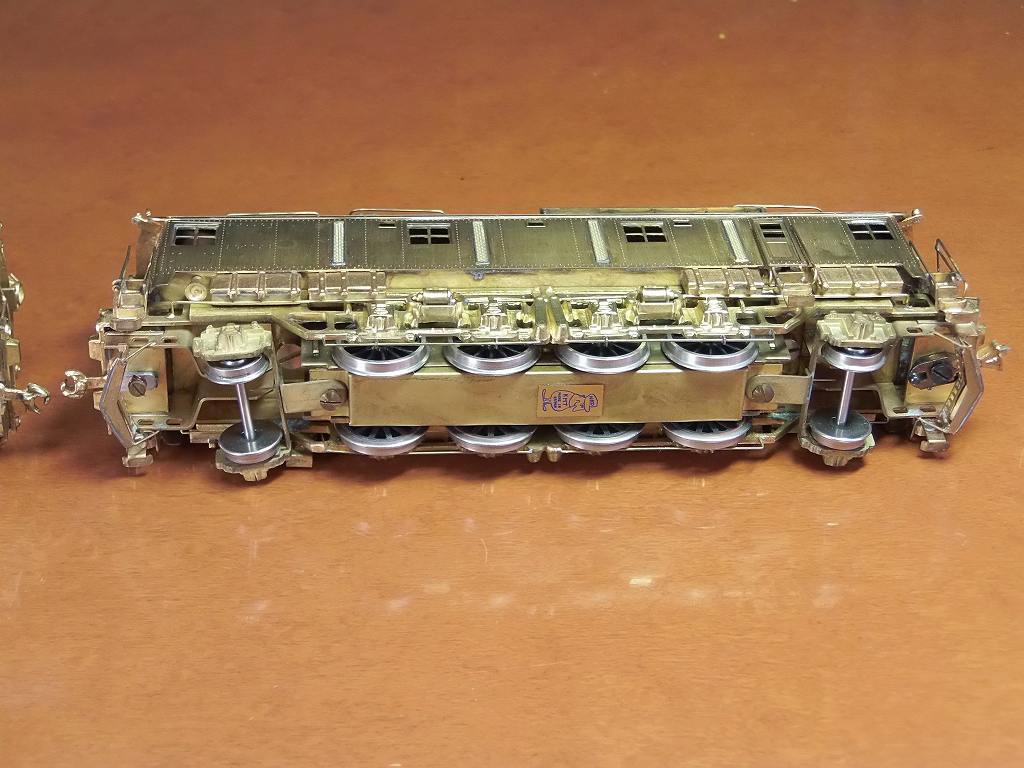

B 車、とても綺麗です 未走行

文句無しの上物

実に素晴らしい!!

静かで、すべるように、走るよ

文句無しの上物です

後は、塗るだけです

売りたくナイヨネー

2014/3/23 塗装を開始しました



次の製作依頼の車両が届くまでに時間があるので、素早くレストアします

2台ですが、部品点数は少ないのです

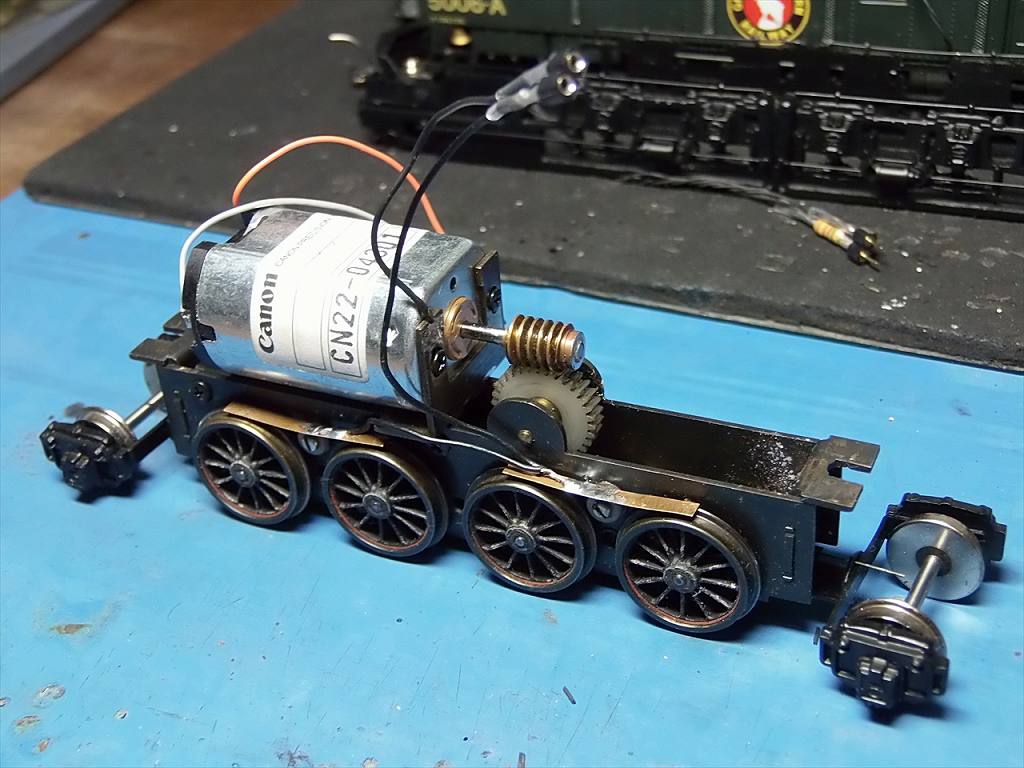

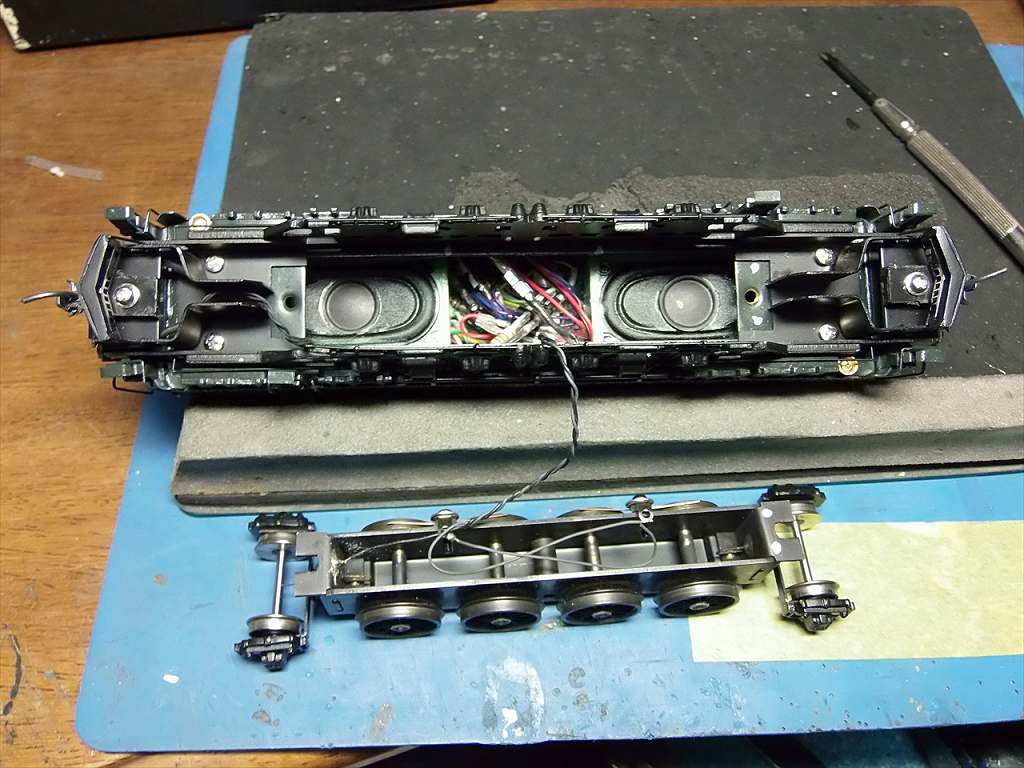

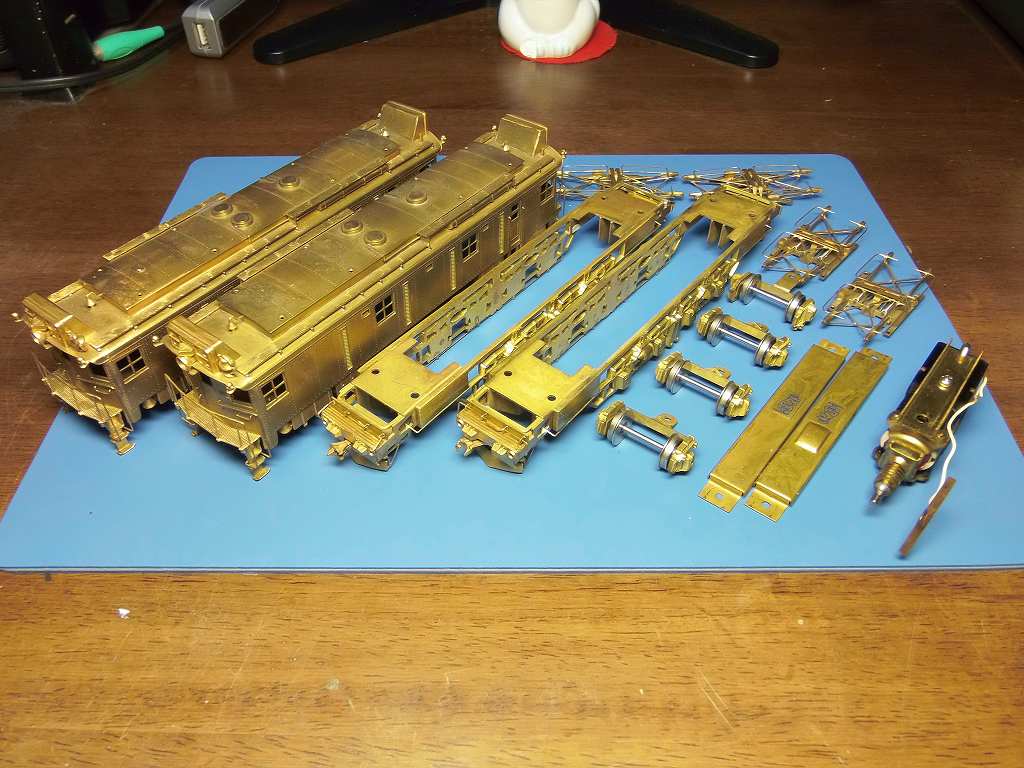

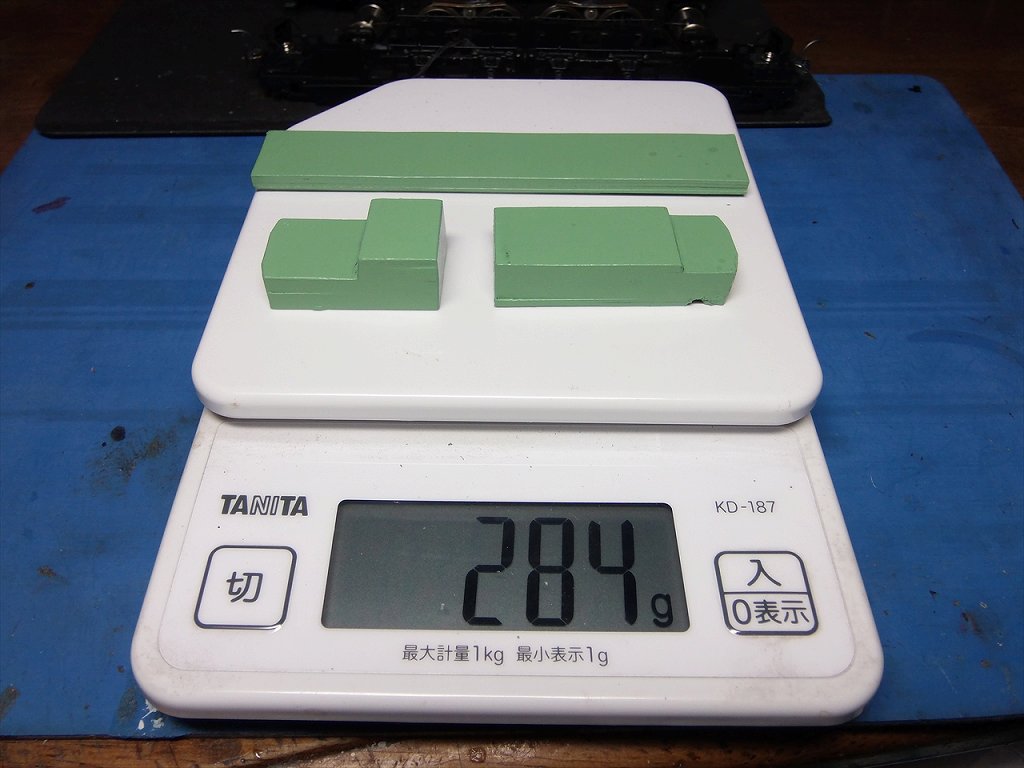

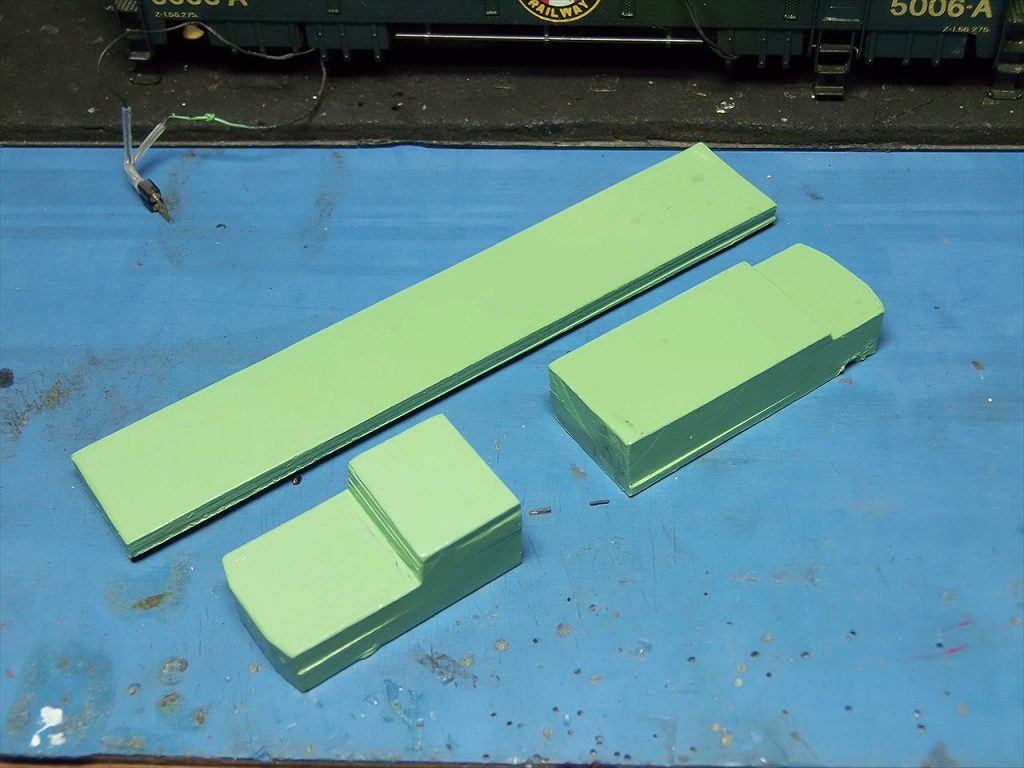

バラして、半田の不具合箇所を半田し直しました



車輪が簡単に外せません ⇒ 車軸から車輪を抜かなければ、外せません

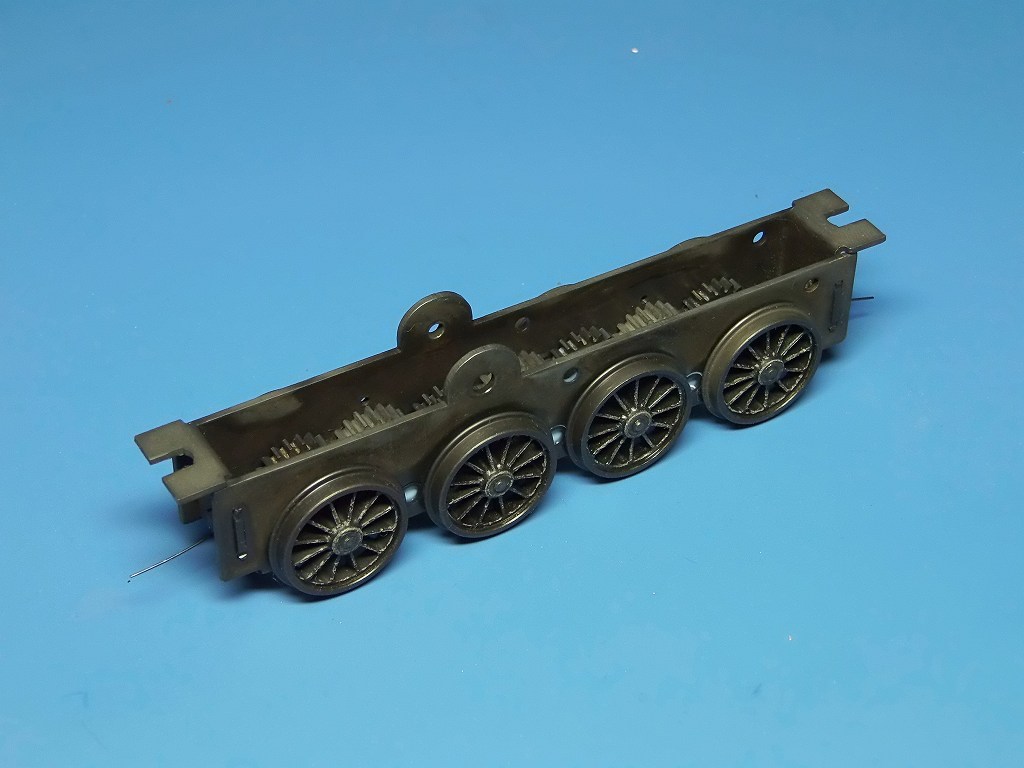

面倒なので、車軸、ギヤ、車輪ごと、BIRCHWOOD のBrass Black で、黒染めをしました

3回、スラッジを除き、黒染めをしました ⇒ 少し茶色がかっていますが、まずまずです

私としては、こんな荒療治は、初めてなので、絶縁、歯車の噛み合い、軸の抵抗等
どうなるか分りませんが、やってみました
この状態から、旨く外せる、プーラーを持ち合わせていないのです
普通、車軸は、フレームから取り出せますものねぇ ⇒ そこから外すプーラーしか持っていないですよ



定着液に浸してから、間が無いので、まだ少し乾いていません

明日は、ボディーの塗装に移ります

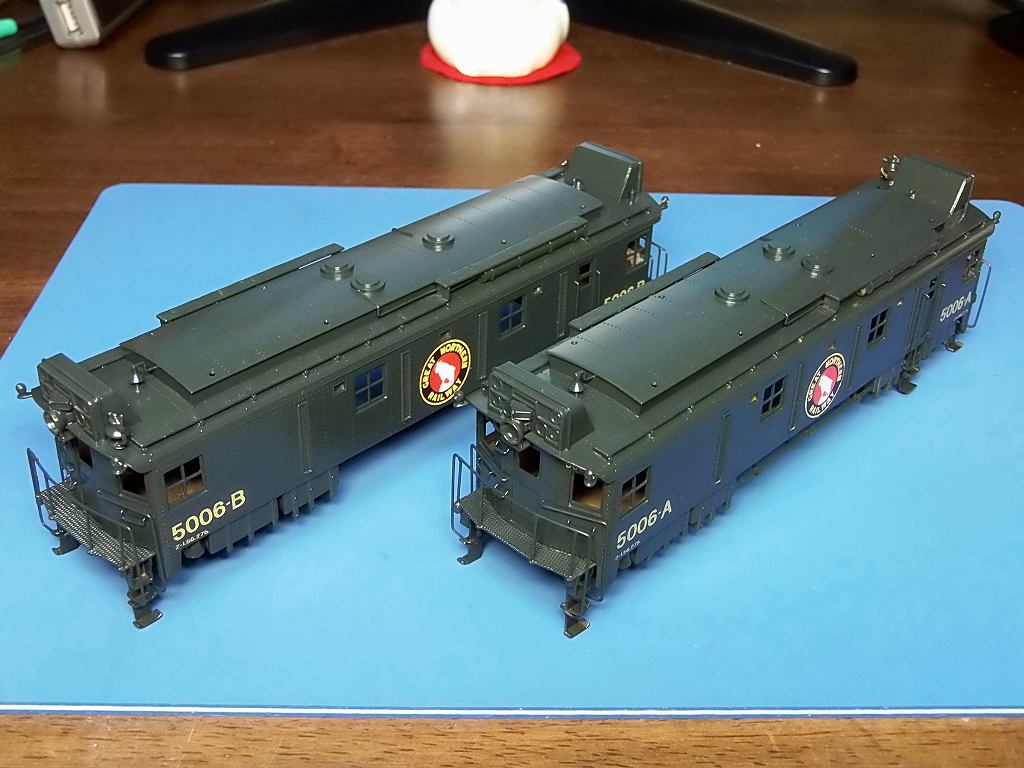

2014/3/26 塗装が出来ました



デカールを作り、トップコートをかけて、塗装完成しました後は、筆挿しをします

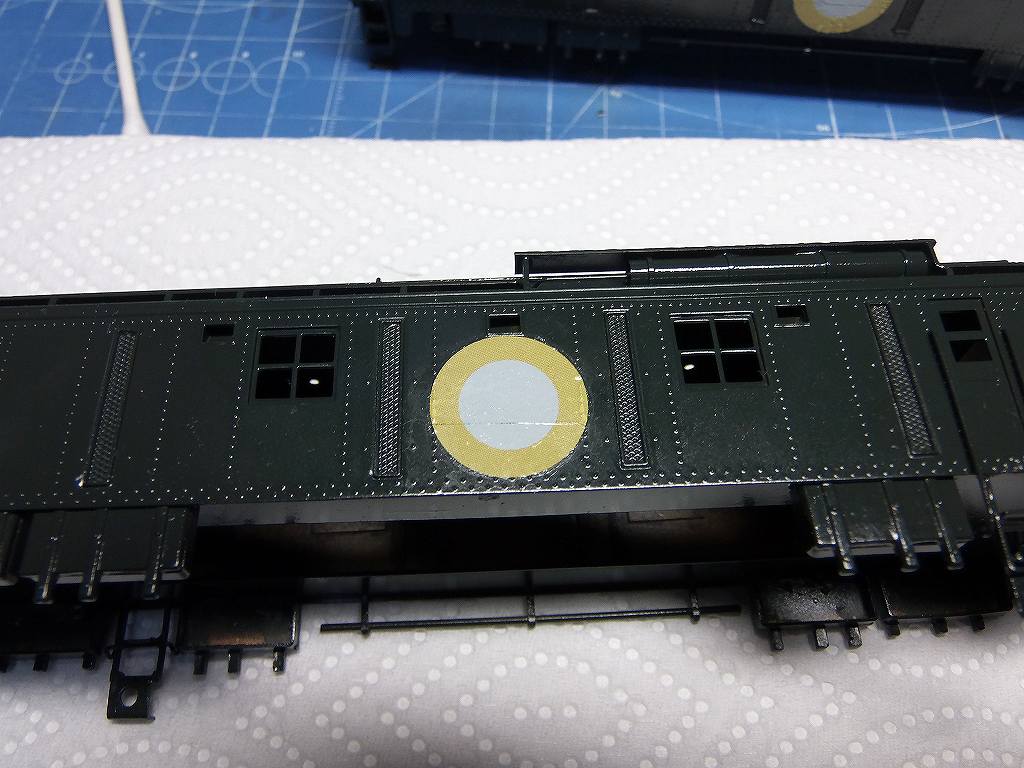

GN マークの下地のデカールを貼りました 黄色のロゴにする為です



その上にロゴを重ね貼りをします

GNのマーク、これで 4 種類となりました ⇒ 少しずつ違っていて、そのたびに作るので大変





後でカラーライトも入れます

次ぎは、電装に入ります 今回は、良い音源がないので、DCC化は行いません

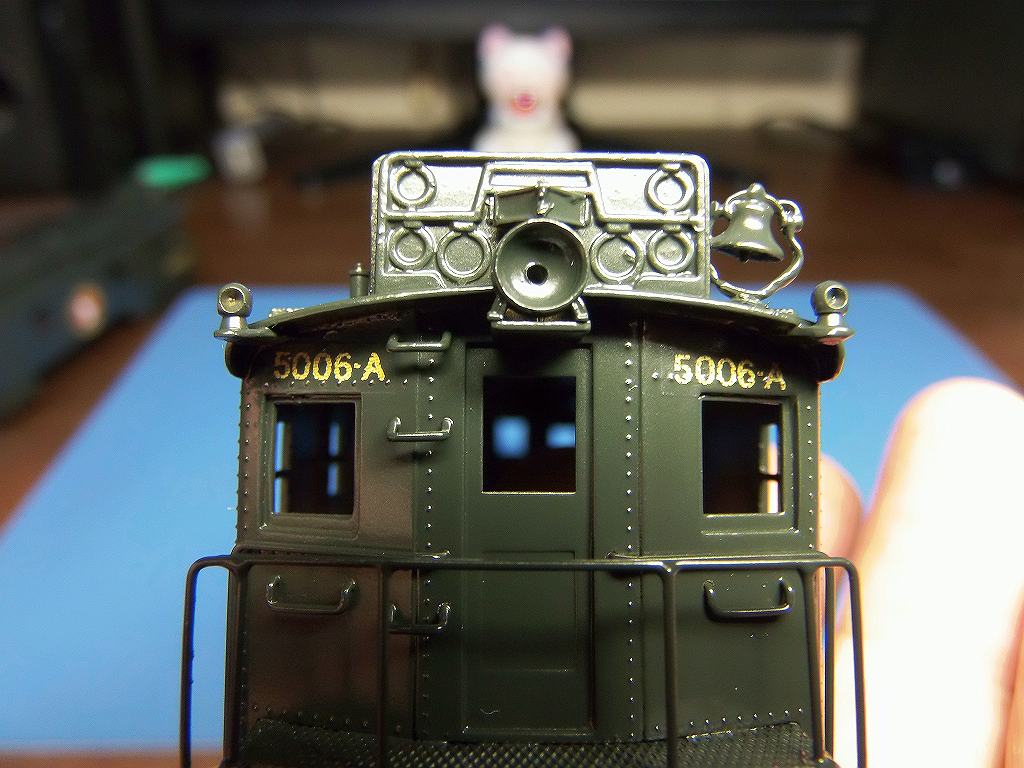

ヘッドライトは点灯させるため配線用の穴は、開けました

次の更新は、完成時です
