| WSM/KTM UP8000 4-10-2 DCC化記録 |  |

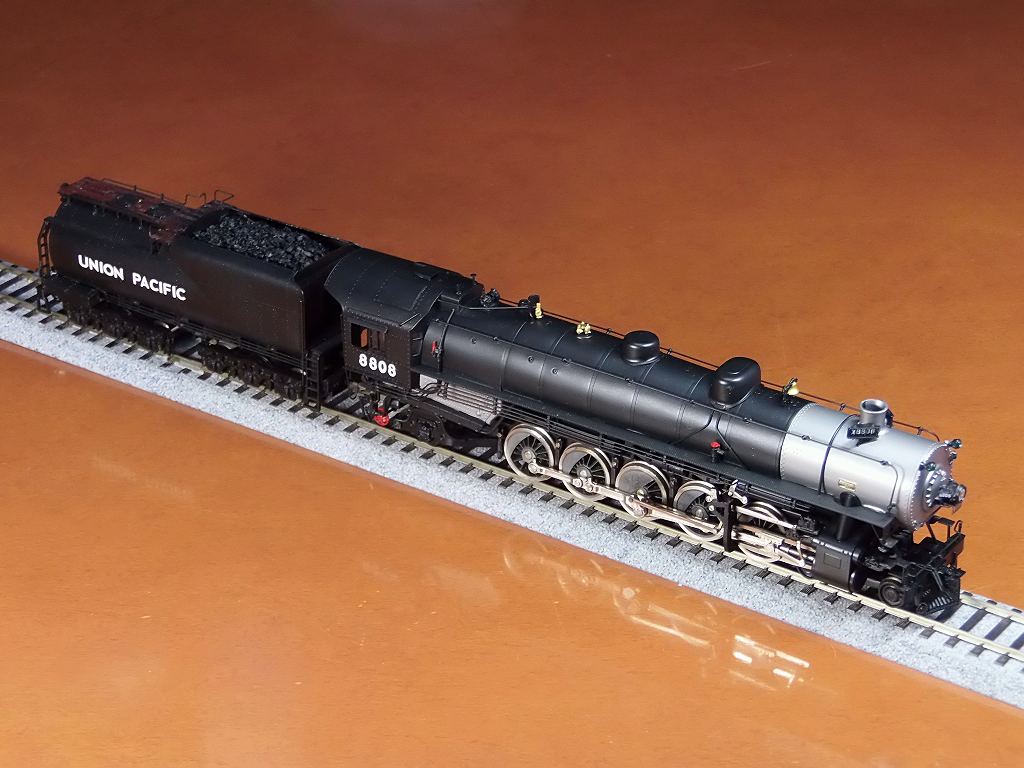

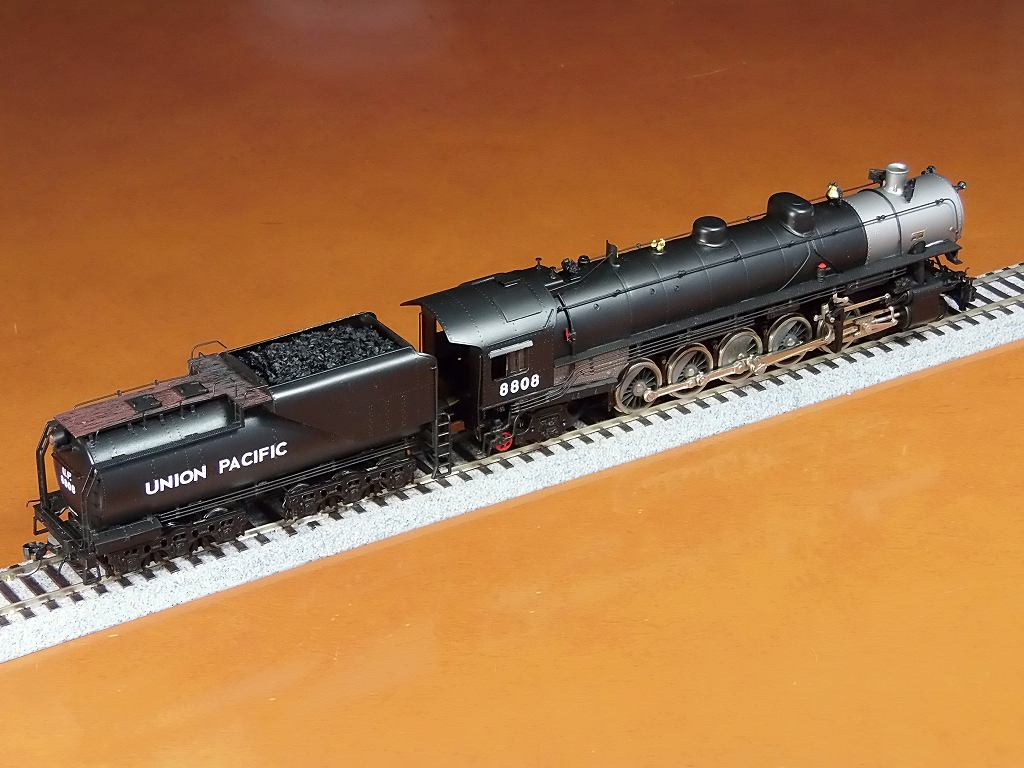

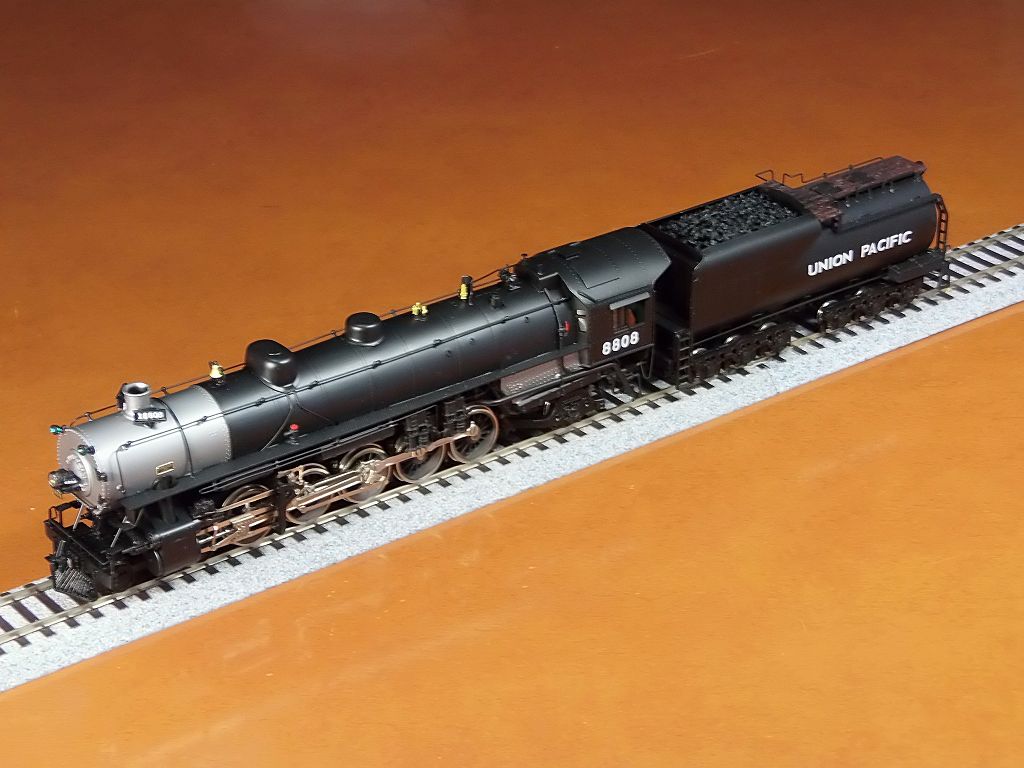

2019/12/28 完成しました
カラーライト、緑を装着しました

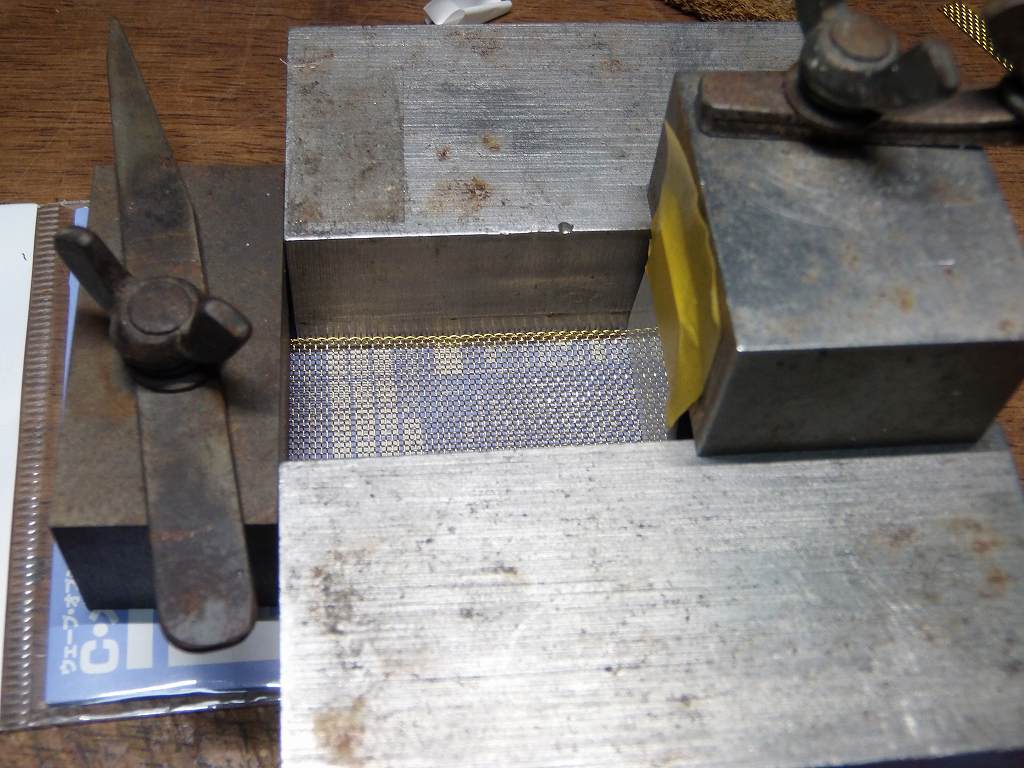

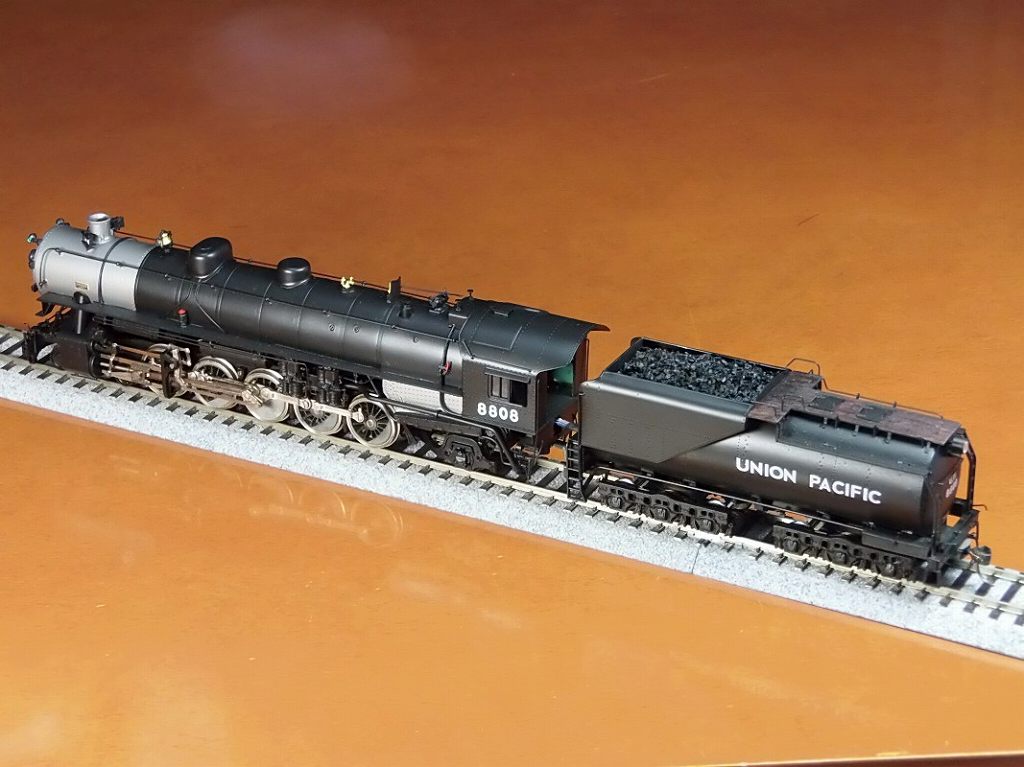

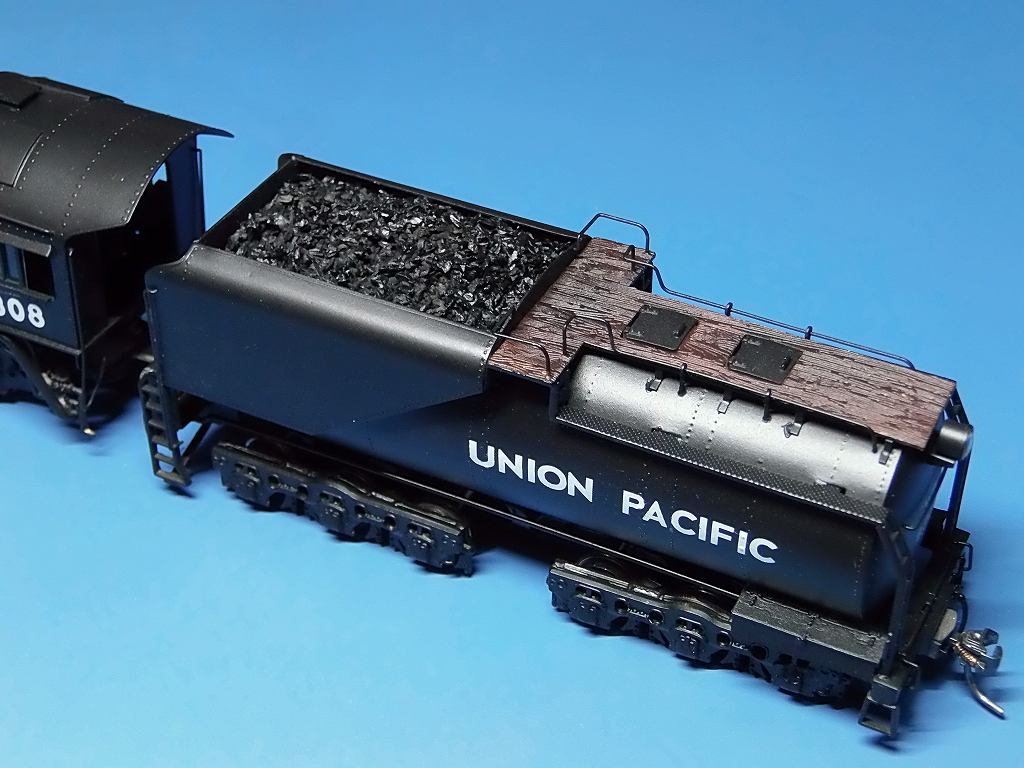

真鍮金網をベースに石炭を積みました
CHUFF 音、3 シリンダーにするのを忘れていました ⇒ 6 ビートに変更しました
| UP8000 | #8808 | QSI TITAN-U | MABUCHI 280 | ZIMO LS-26 8Ω 1W | DHB 27-8 8Ω 2W | |||||||
| Fキー | CV番号 | デコーダの電線色 | ||||||||||
| 白 | 黄 | 緑 | 紫 | 白緑 | 白青 | 白紫 | 白灰 | 橙白 | 黄白 | |||
| 電線 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | ||
| ライト | 既成配線 | F-HDL. | R-HDL. | MARS-L. | No BD | F-MKR | R-MKR | CAB-L | CAB-L | FIRE BOX 1 | FIRE BOX 2 | |
| 実施配線 | F-HDL. | R-HDL. | FIRE BOX | CAB-L | ||||||||
| Multiple Lights #1 | F0 | ● | ● | ● | ● | |||||||
| Multiple Lights #2 | F10 | CREW TALK | ||||||||||
| Multiple Lights #3 | F12 | PLAYING WHISTLE | ||||||||||
---------------------------------------------------------------------

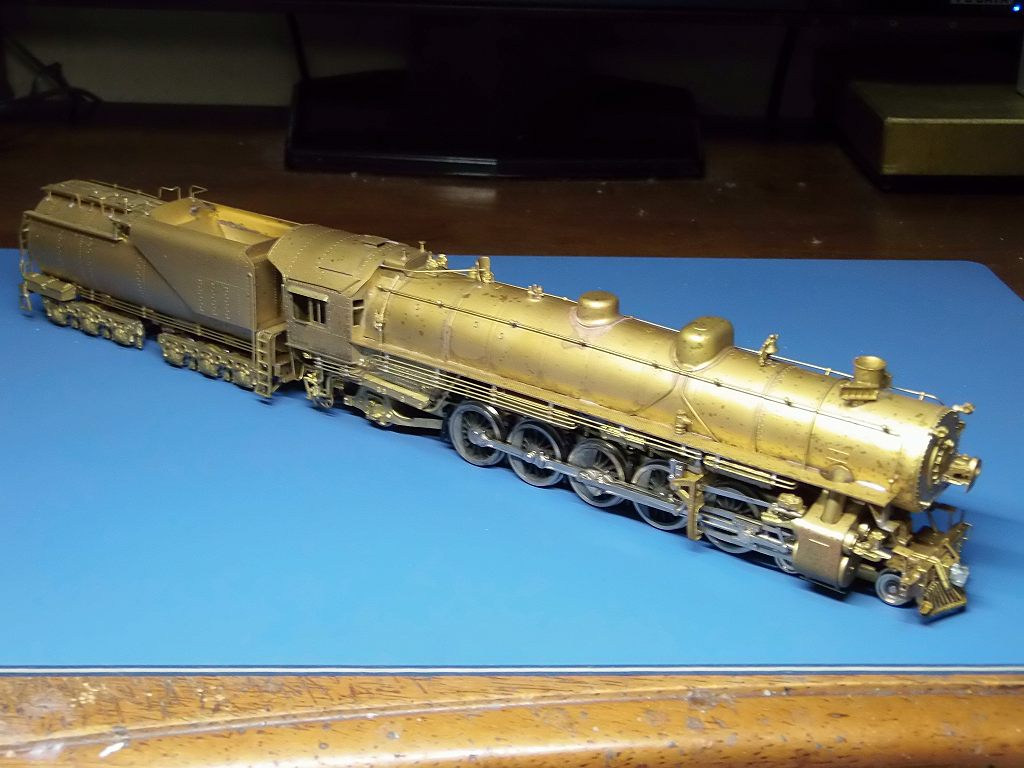

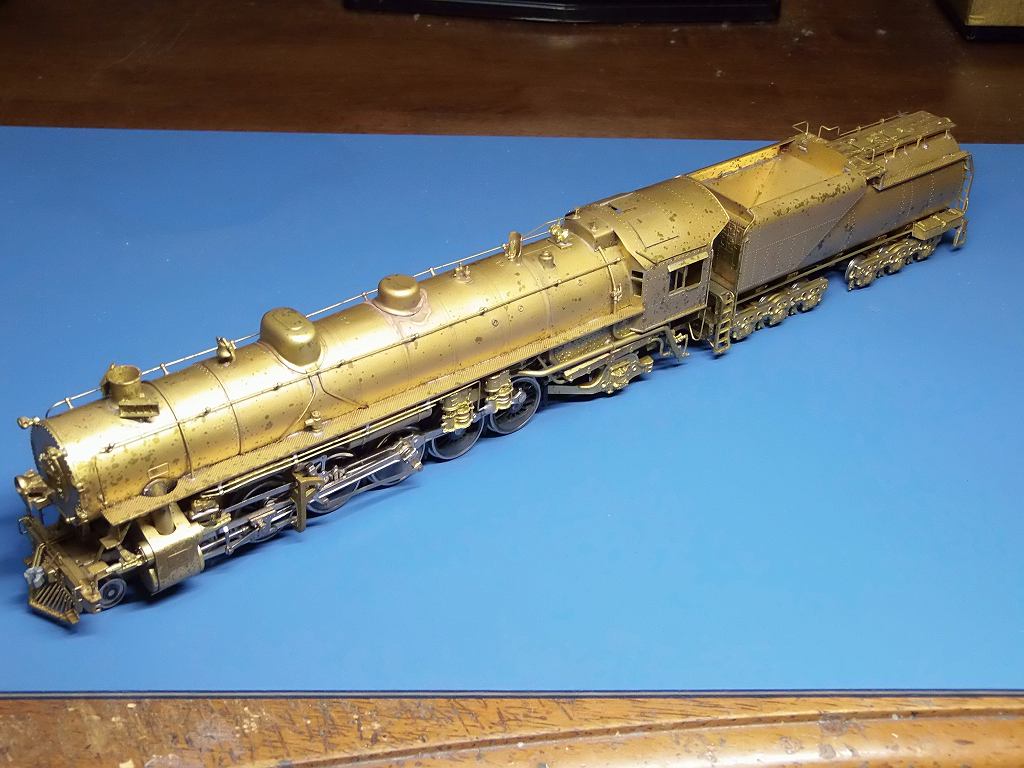

2019/10/6 車輌、無事米国より帰国しました
金色の塗装が傷んでいますが、他はなんの問題も無く、スムーズに走行します
2019/11/4 車輌チェックしました
折を見て、塗装、DCC化を行います

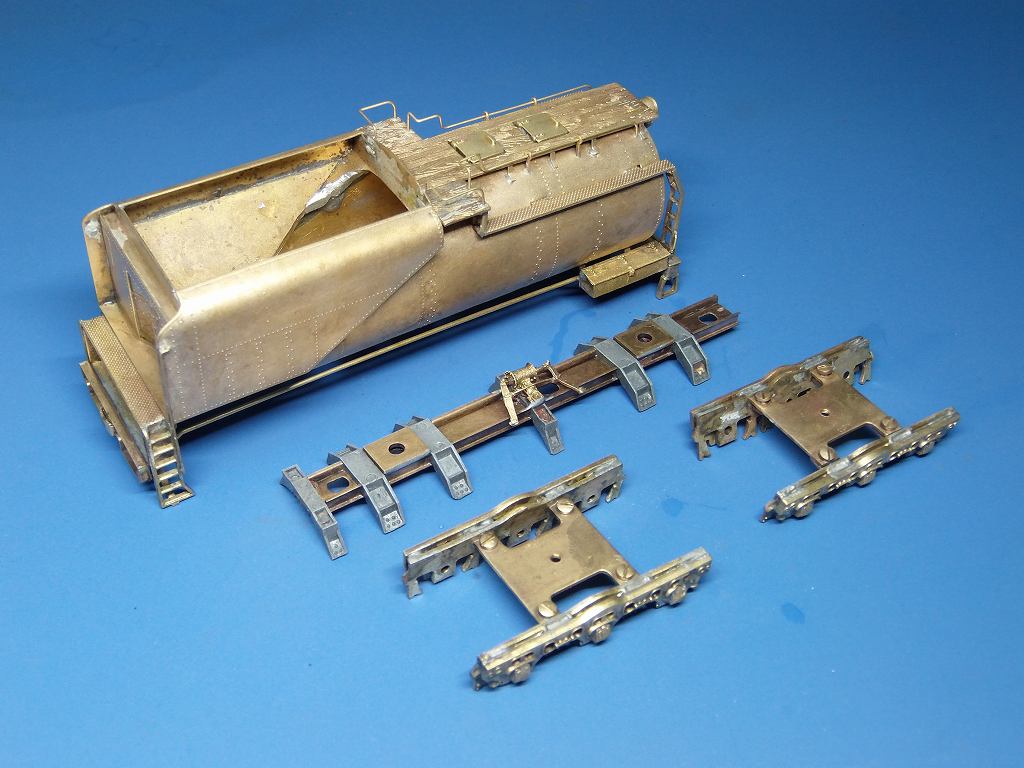

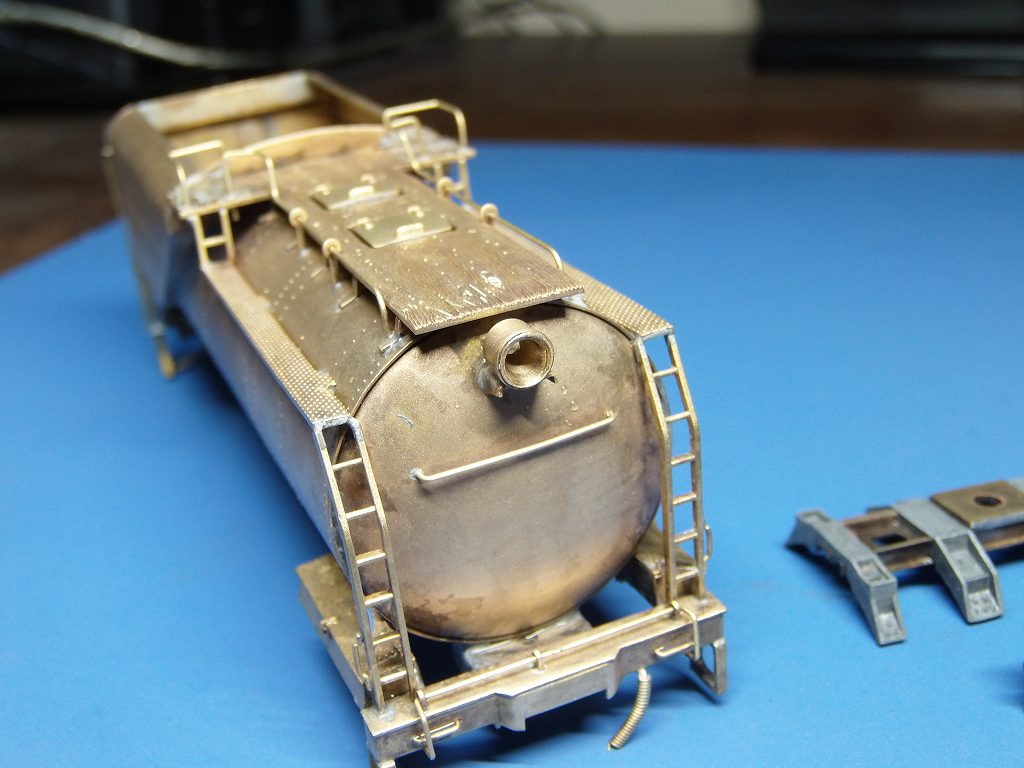

2019/12/21 DCC化の為の加工が出来、塗装を剥離
保護塗装が荒れていましたので、念入りに塗装を剥離剤で剥がしました
ギヤボックスも奇麗に洗いました
今回から、クレンザーを「カネヨ」のクレンザーで磨いています ⇒ とても良く磨けます
価格も、\100 程で安くて使い易いヨ

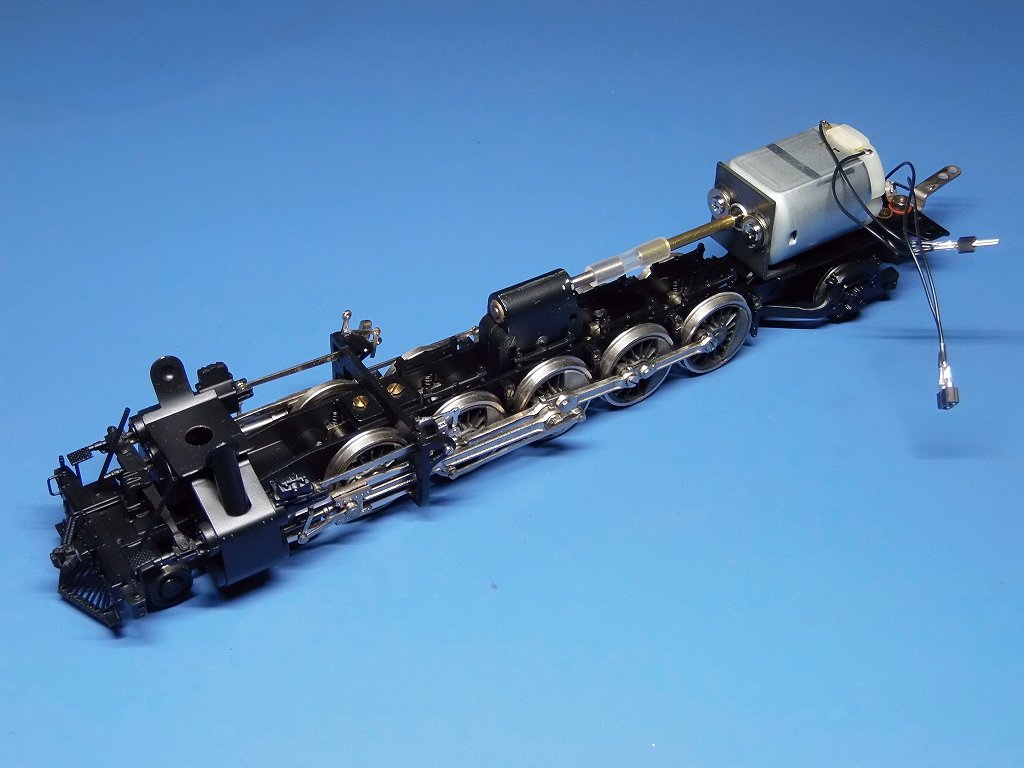

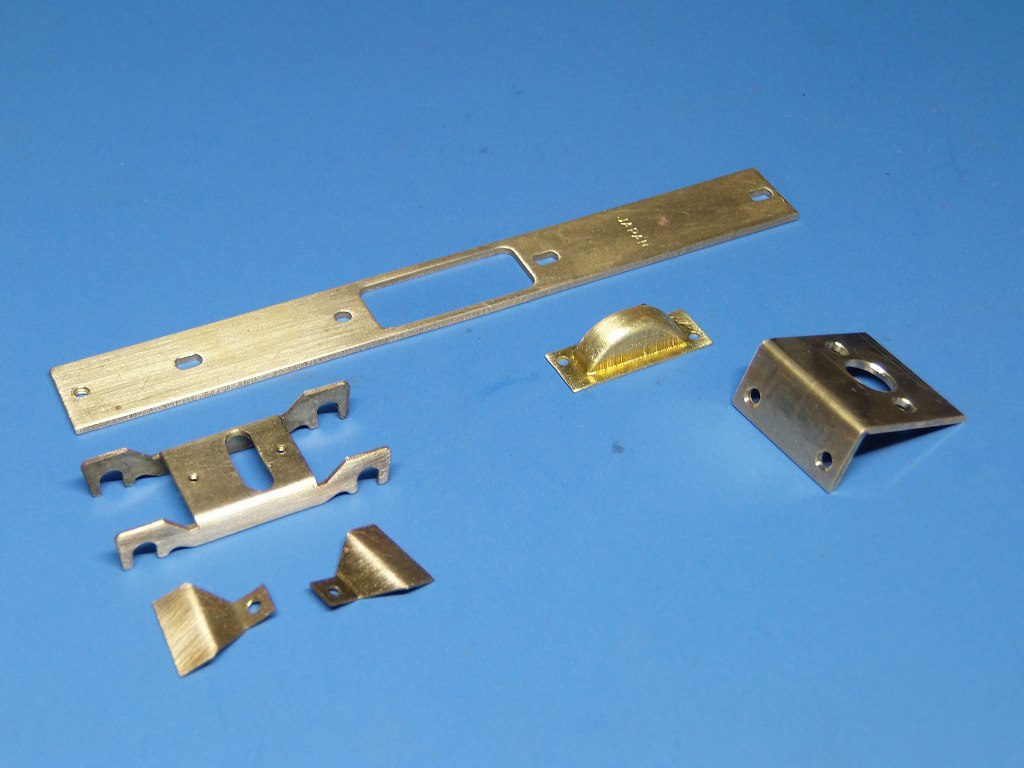

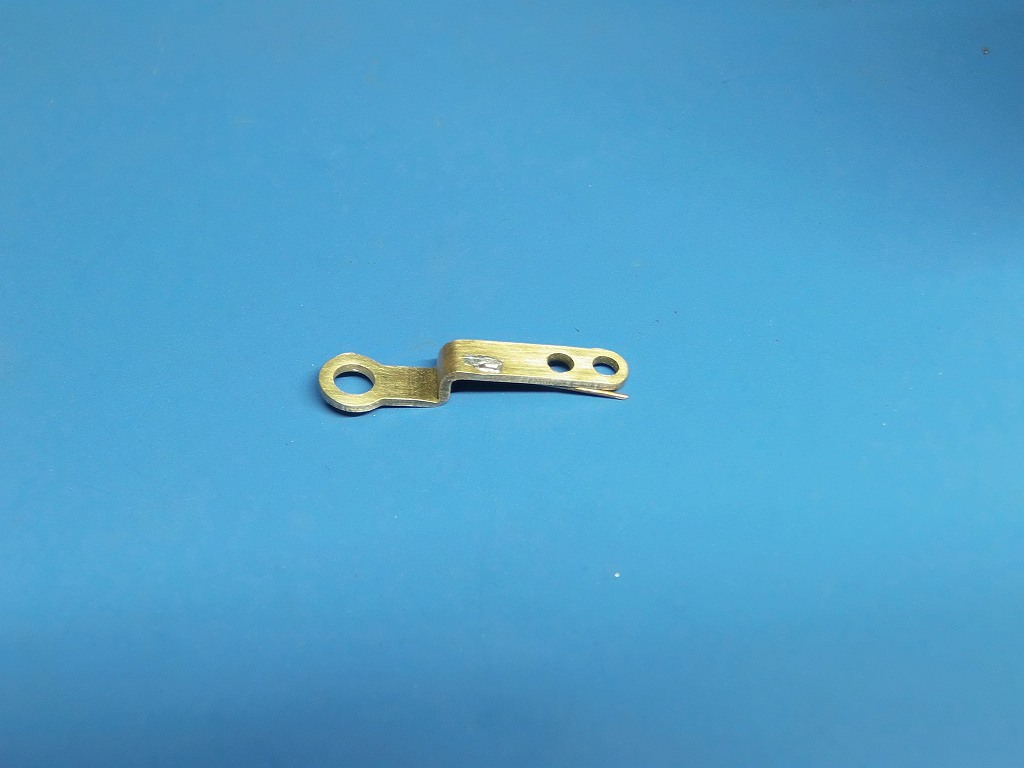

マブチモーターに換装しますので、モーターベースも作成しました
この部品は、黒染めします
ドローバーは、ニッケルメッキを掛けます
釜口にチラツキ用の穴を開けました

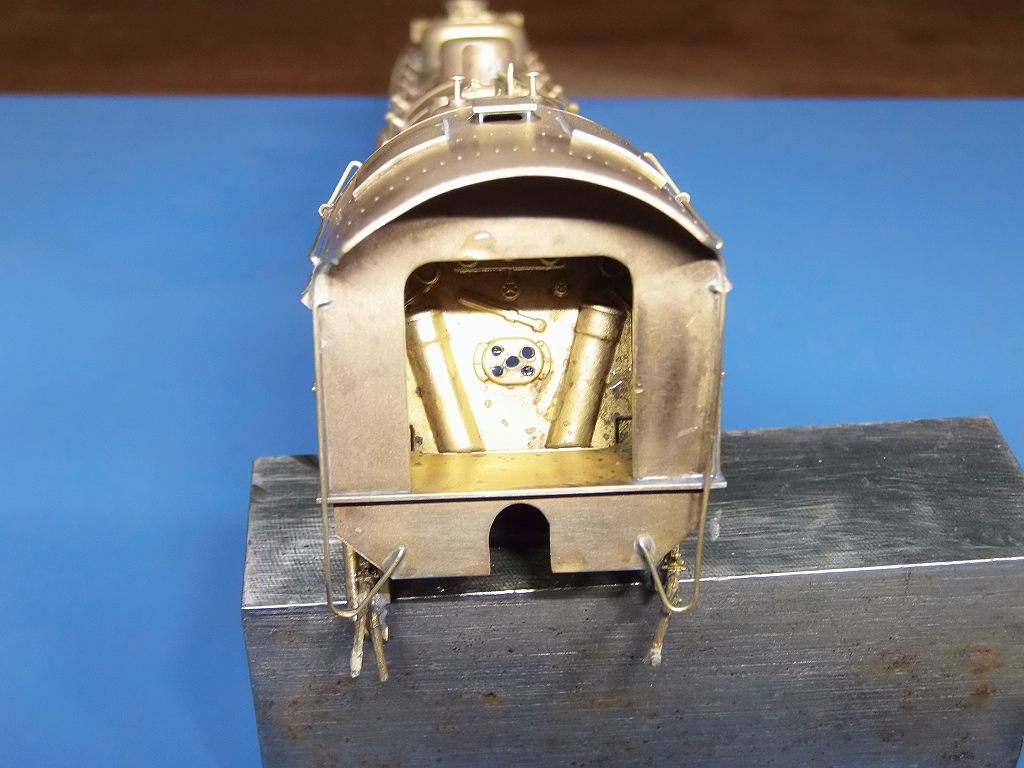

テンダーとのコネクター配線の為、オーガー用の丸穴を馬蹄形の開口としました

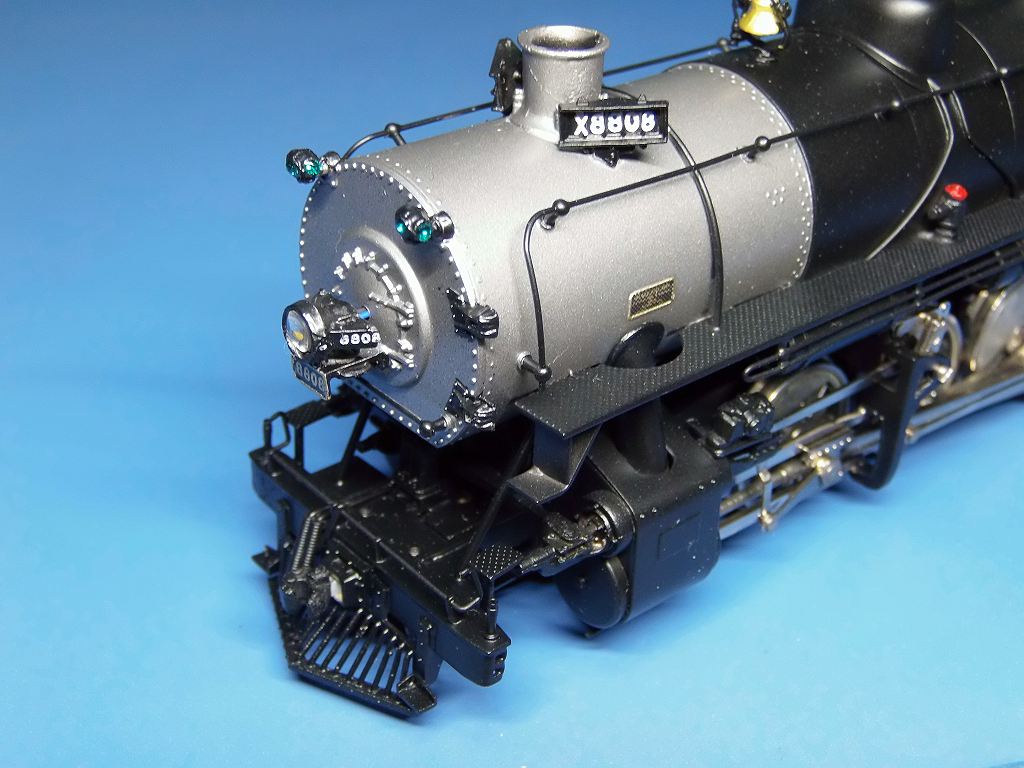

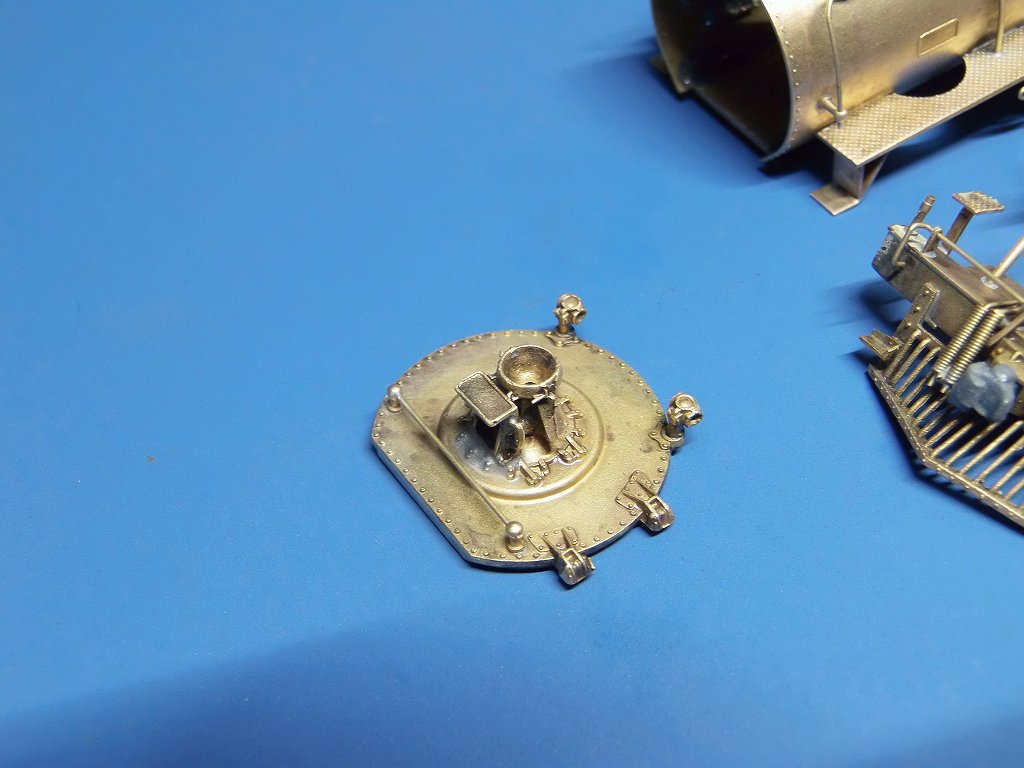

ヘッドライトレンズ表現がムクのロストでしたが、穴を掘り、配線用の穴を加工しました

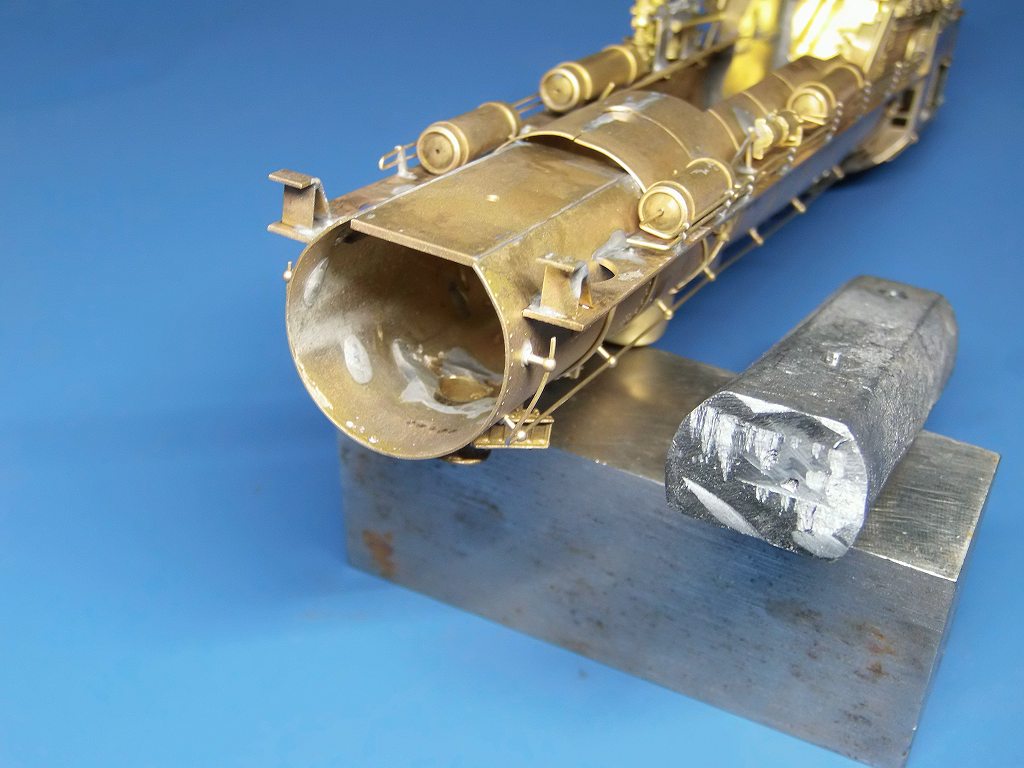

火室内を奇麗にリューターでさらいました ⇒ 錘がスムーズに入らなかったのです
錘を4mm 程切断しました ⇒ スピーカーを入れる為です
リヤのヘッドライトレンズもムクの鋳物でしたので、リューターで注意深く加工、穴あけしました
ヘッドライトが点灯仕様になっていないなんて、随分昔の製品でしょうね、1960〜頃の車輌かな

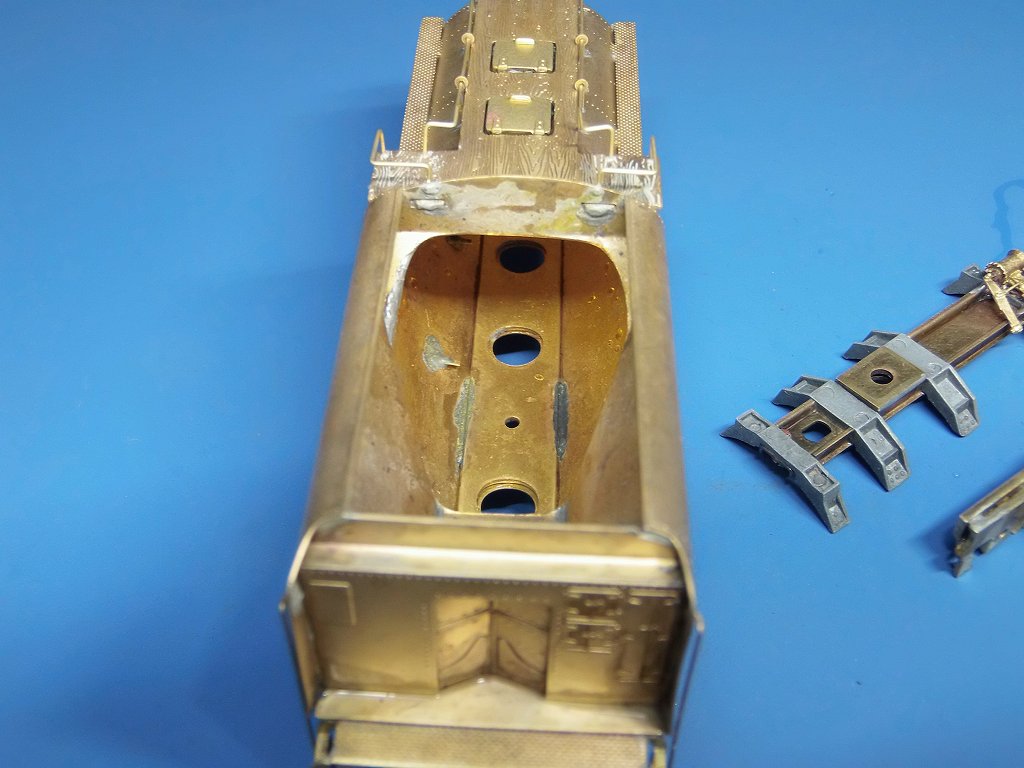

とてもスピーカーが入らないので、炭庫内張りをリューターで削り、穴を開けました
塗装後スピーカーを設置、組み立てが終われば、石炭を上から載せます
明日から塗装に掛かります
2019/12/22 塗り分けが出来ました

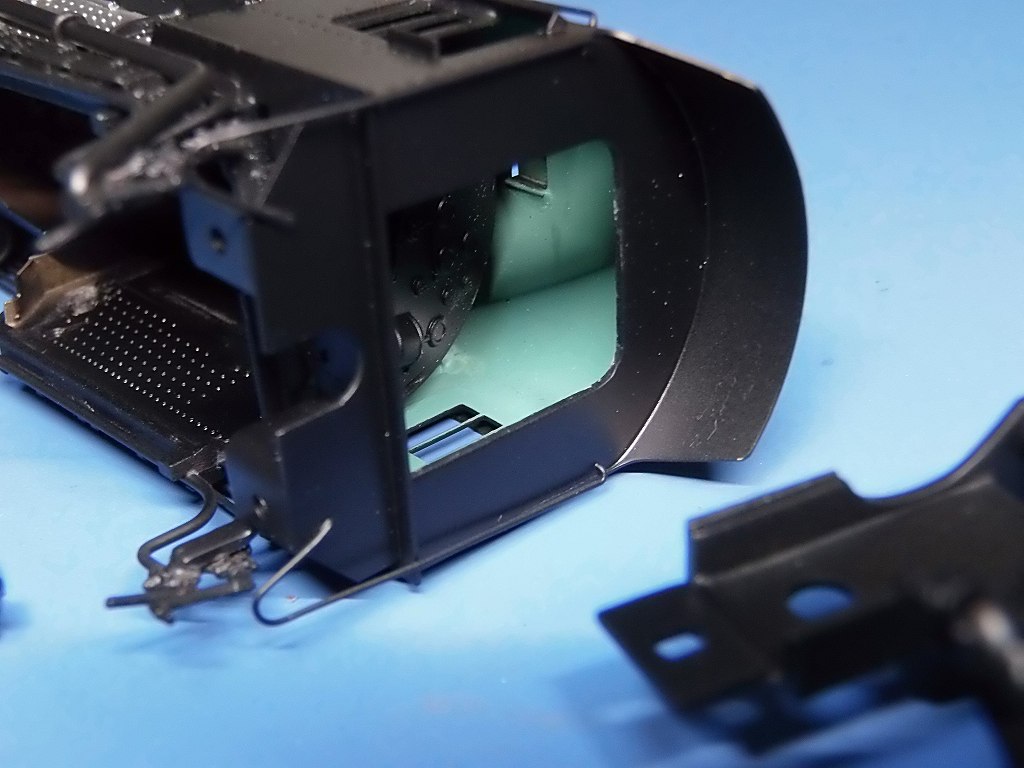

面倒でも、室内を塗り分けしました

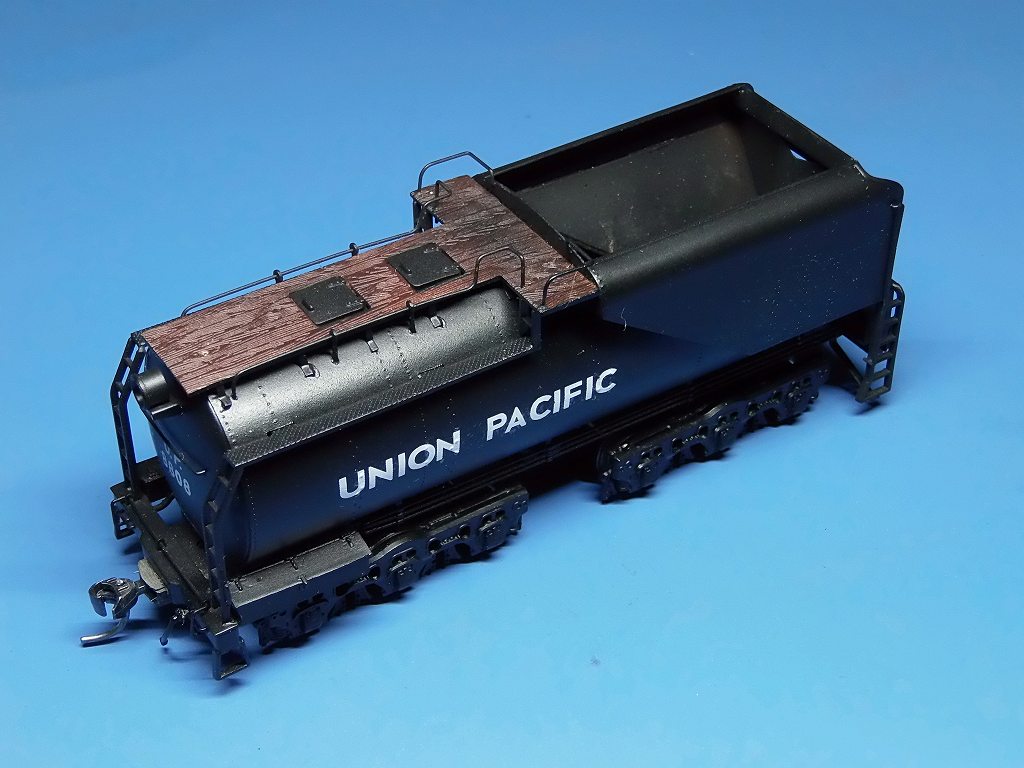

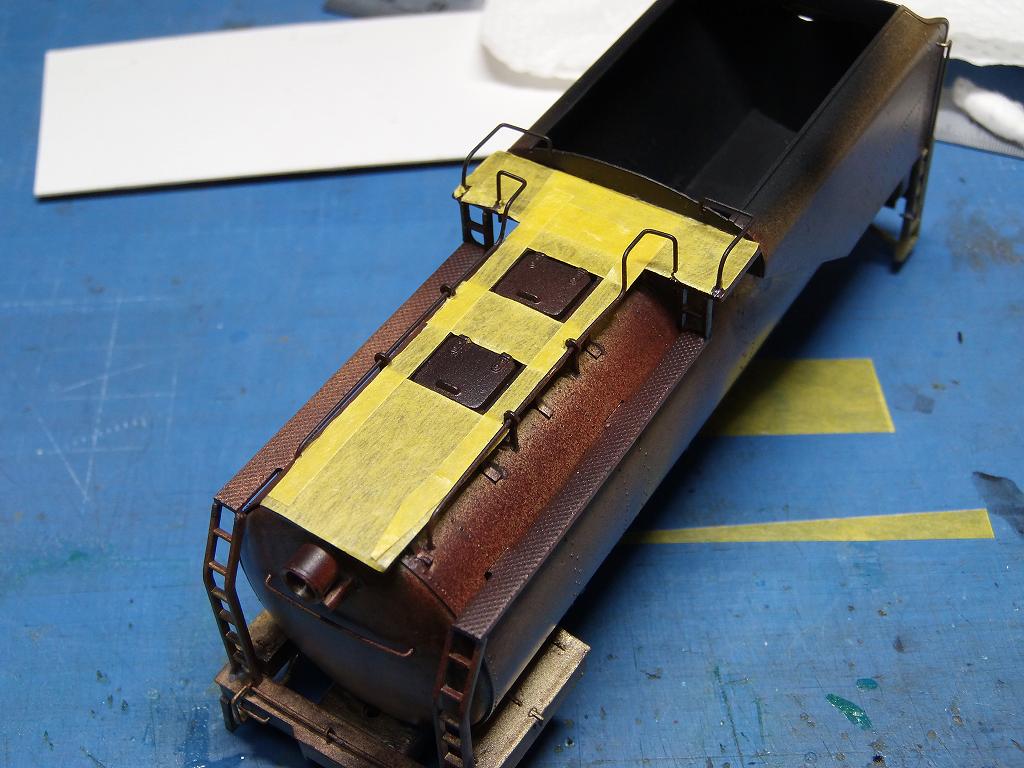

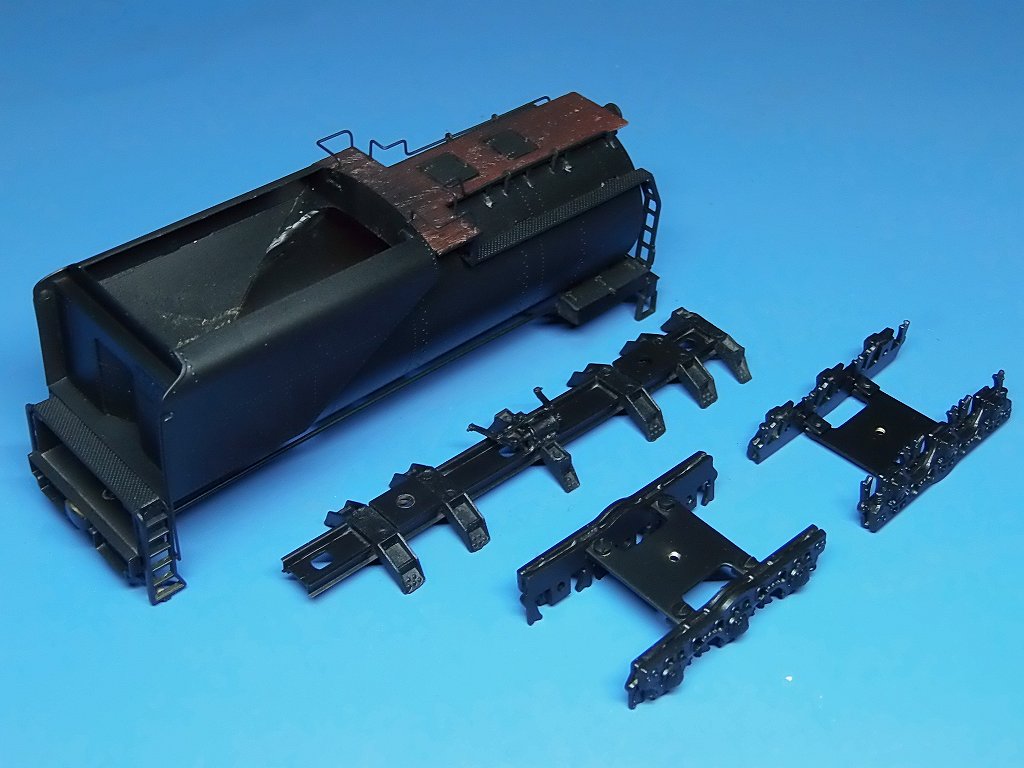

テンダー、木のランボード、塗り分けしました

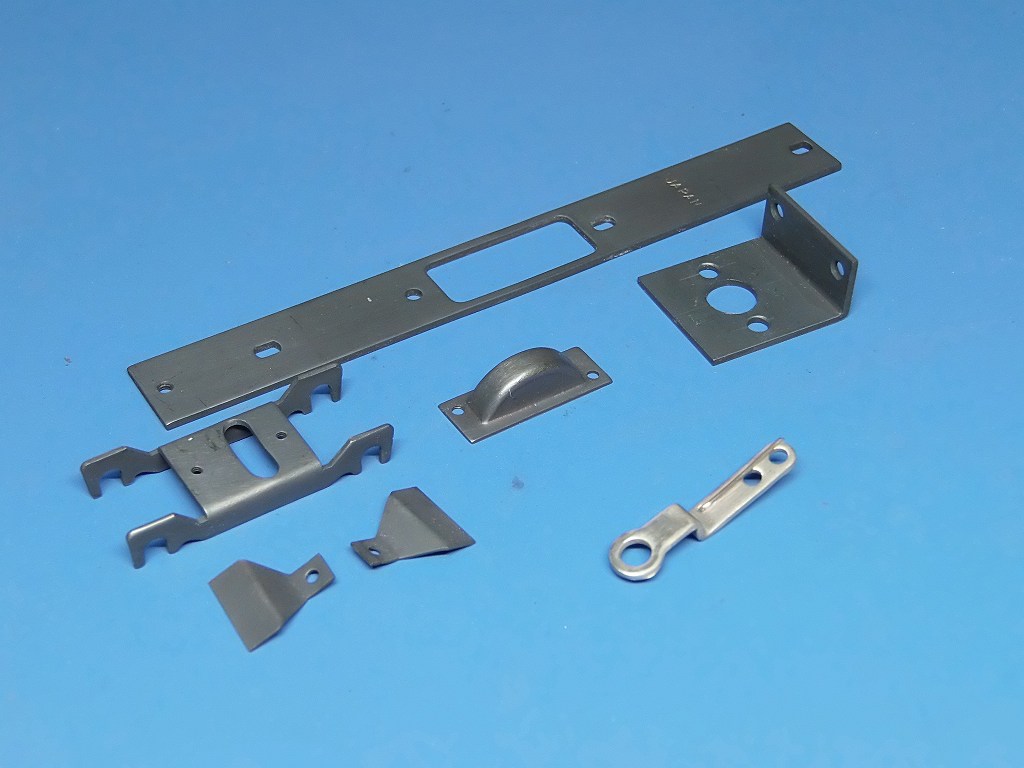

黒染め、メッキが出来ました

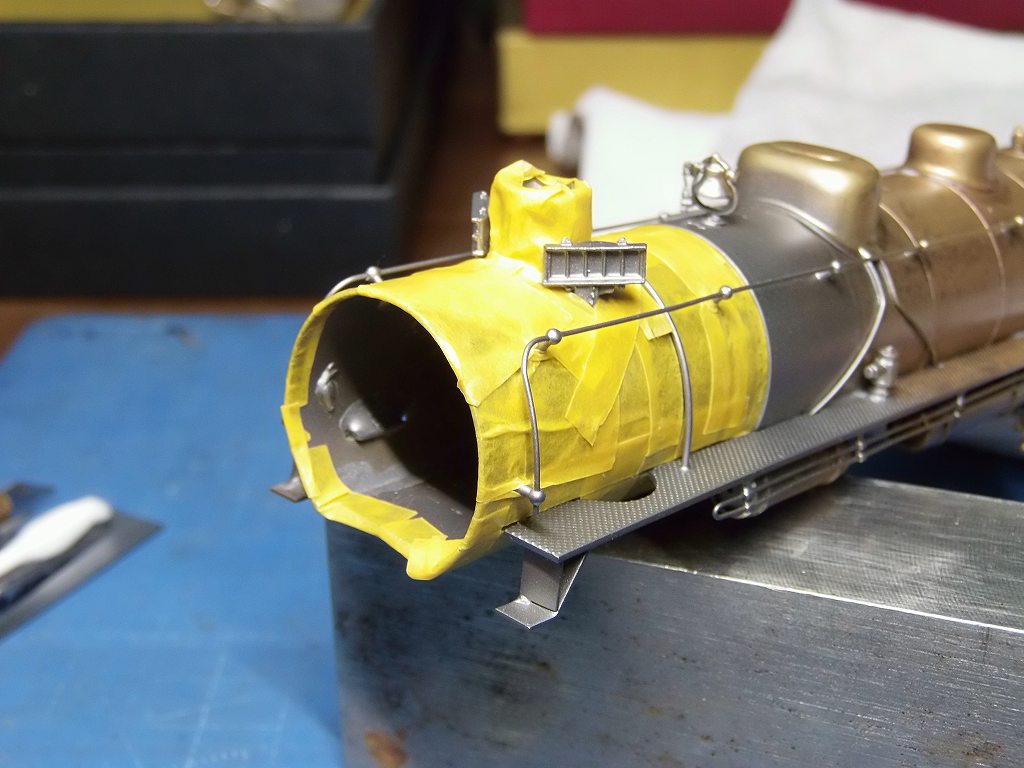

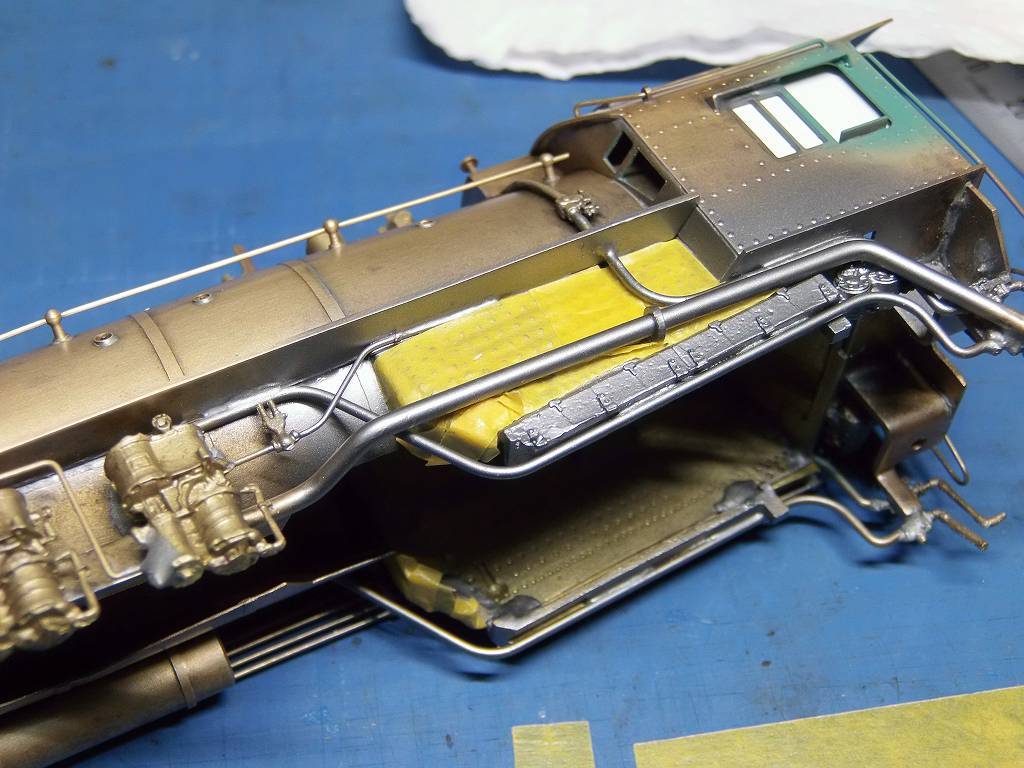

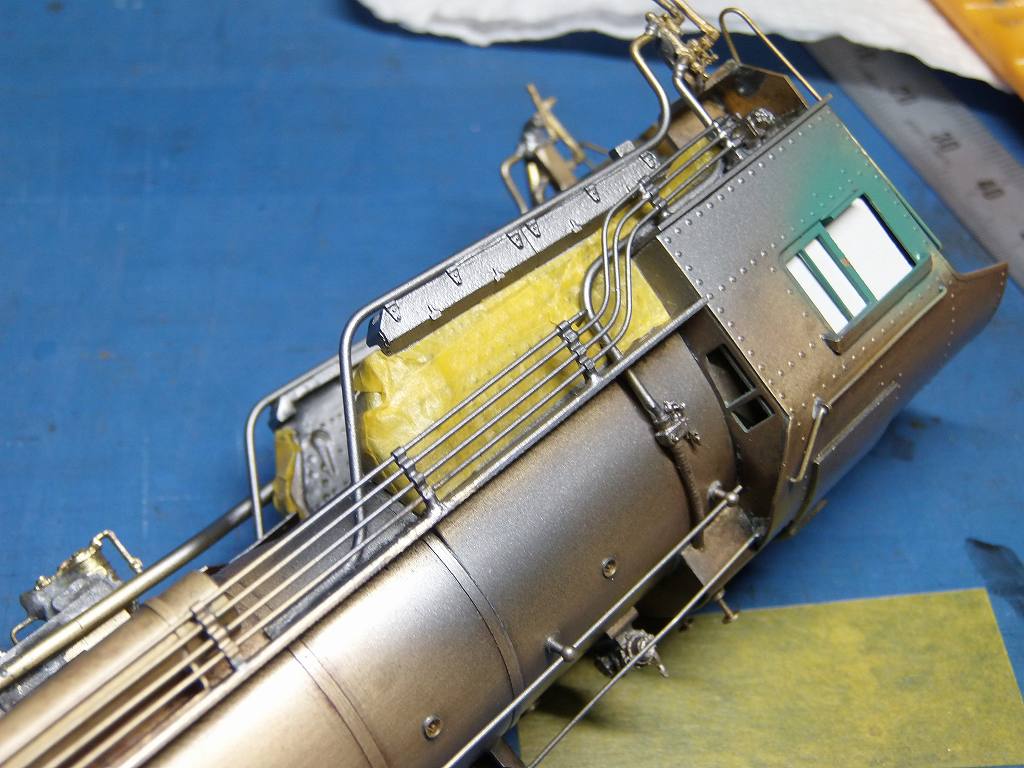

私の、マスキングの仕方をご紹介いたします
キャビン内のマスキングは、テープでは上手く貼れないので、ボール紙でしています
明日は、デカールを製作し、装着します

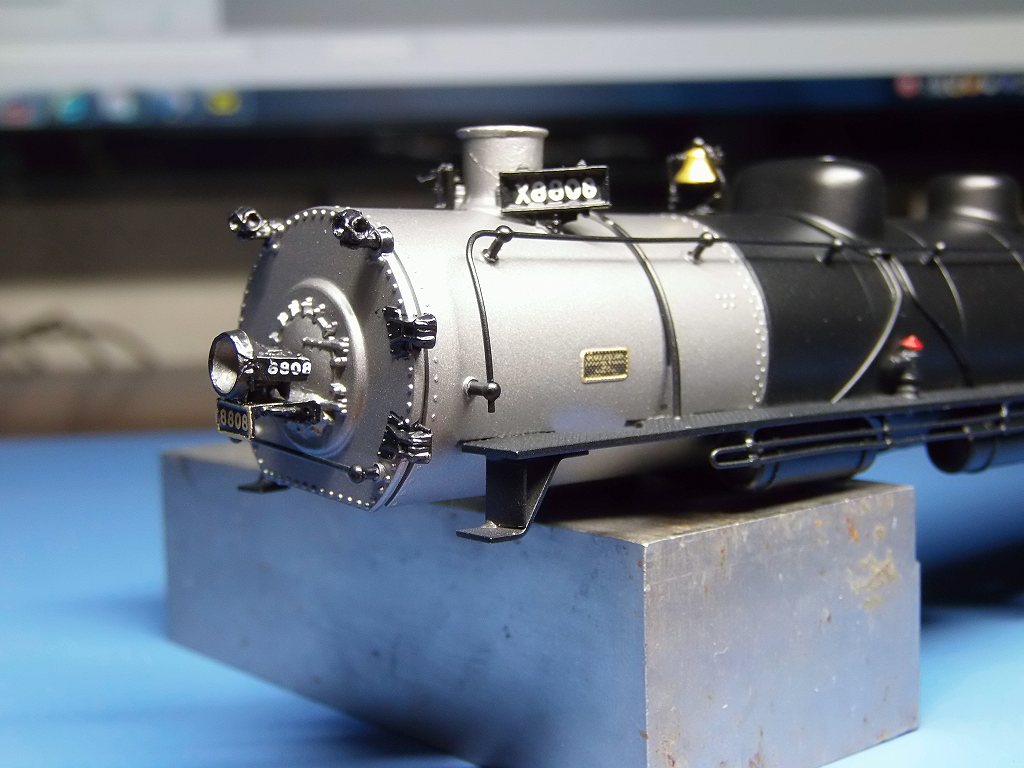

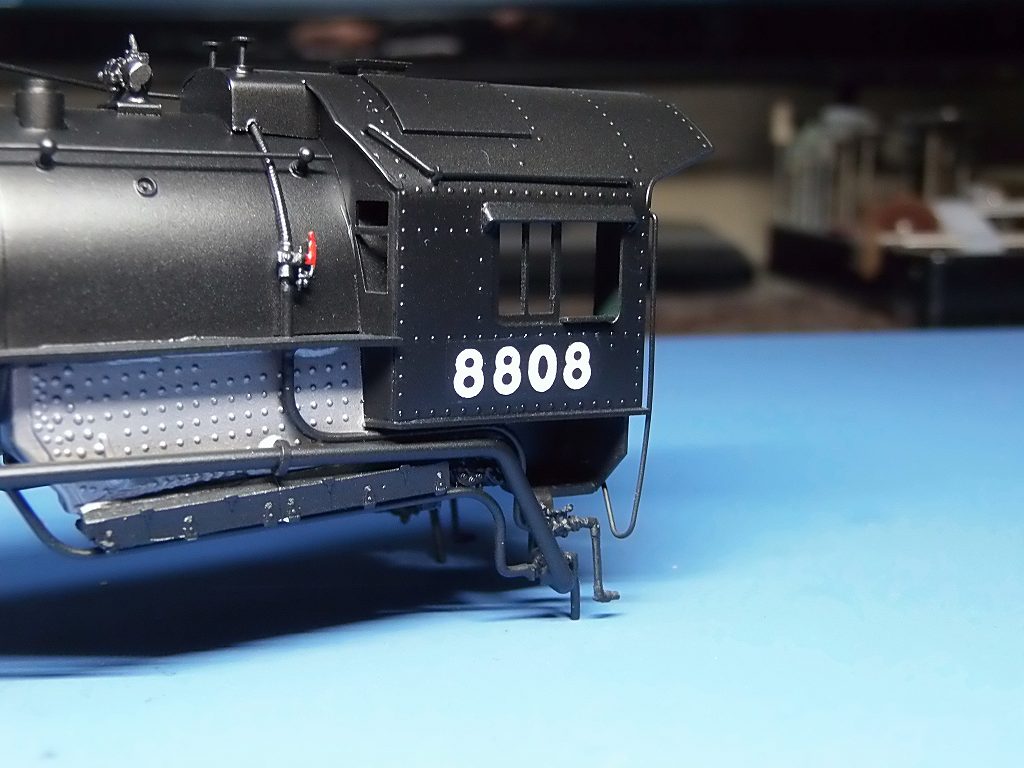

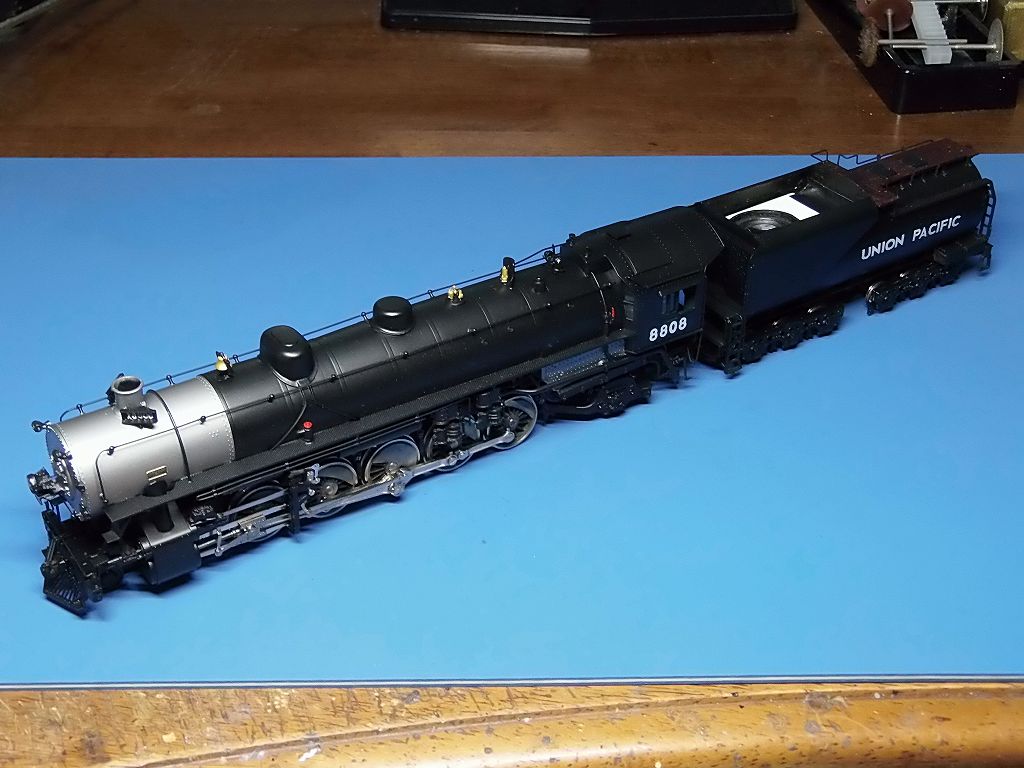

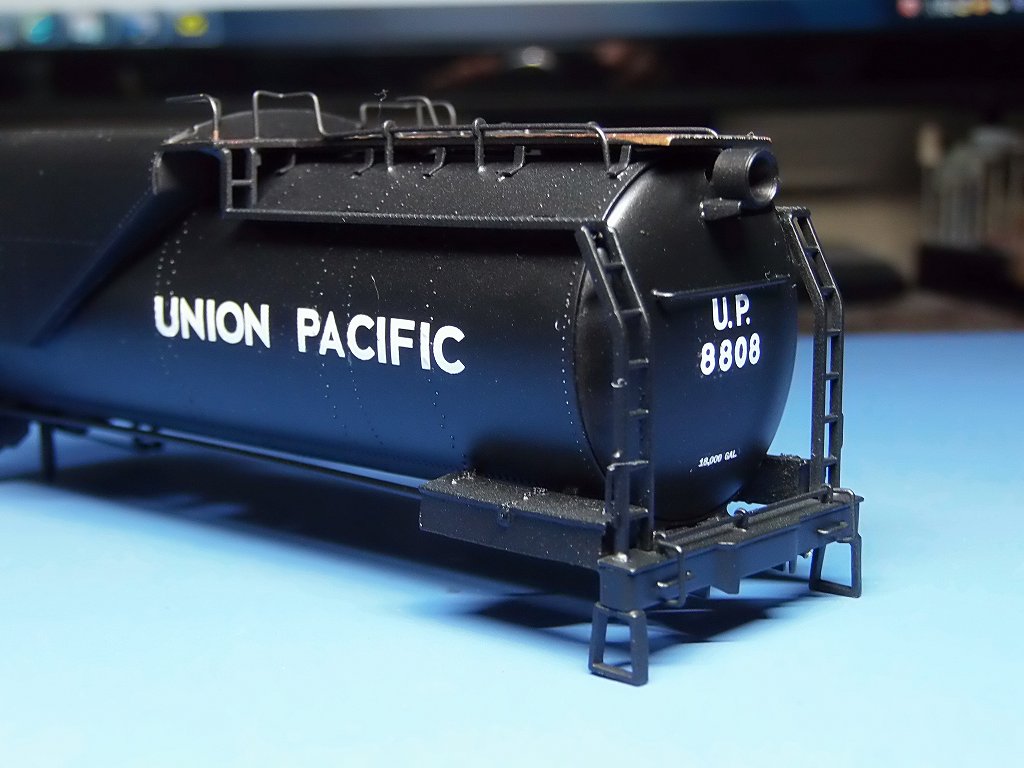

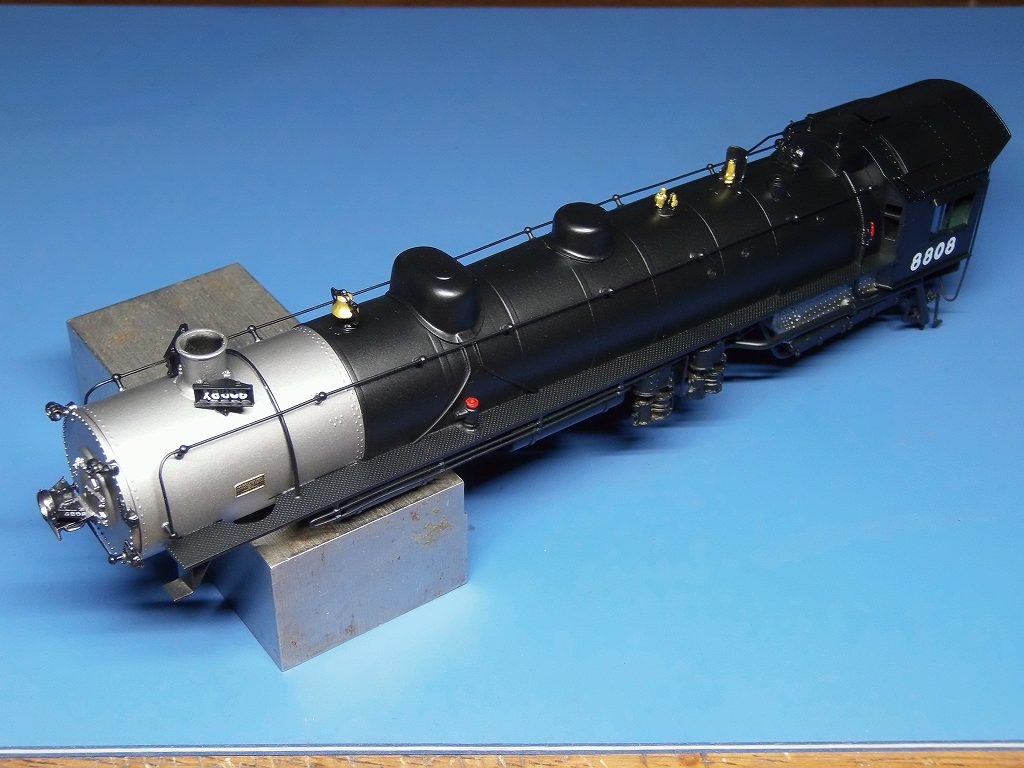

2019/12/23 塗装が出来ました
明日は、組み立て、窓ガラスを入れて、DCC化に掛かります

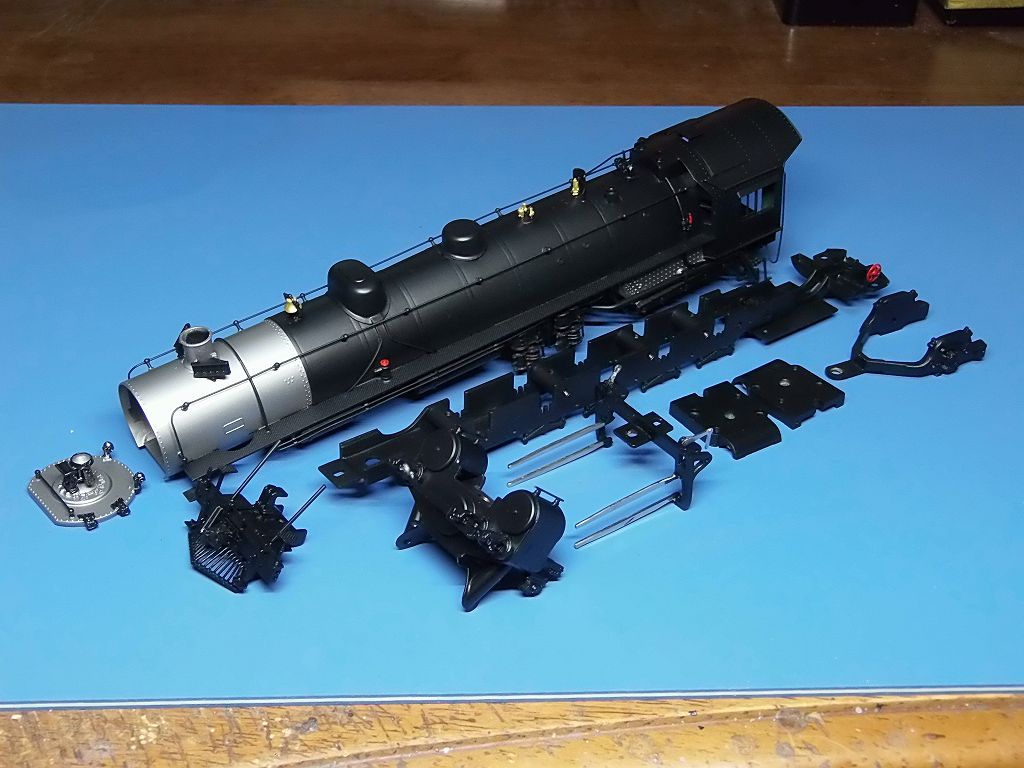

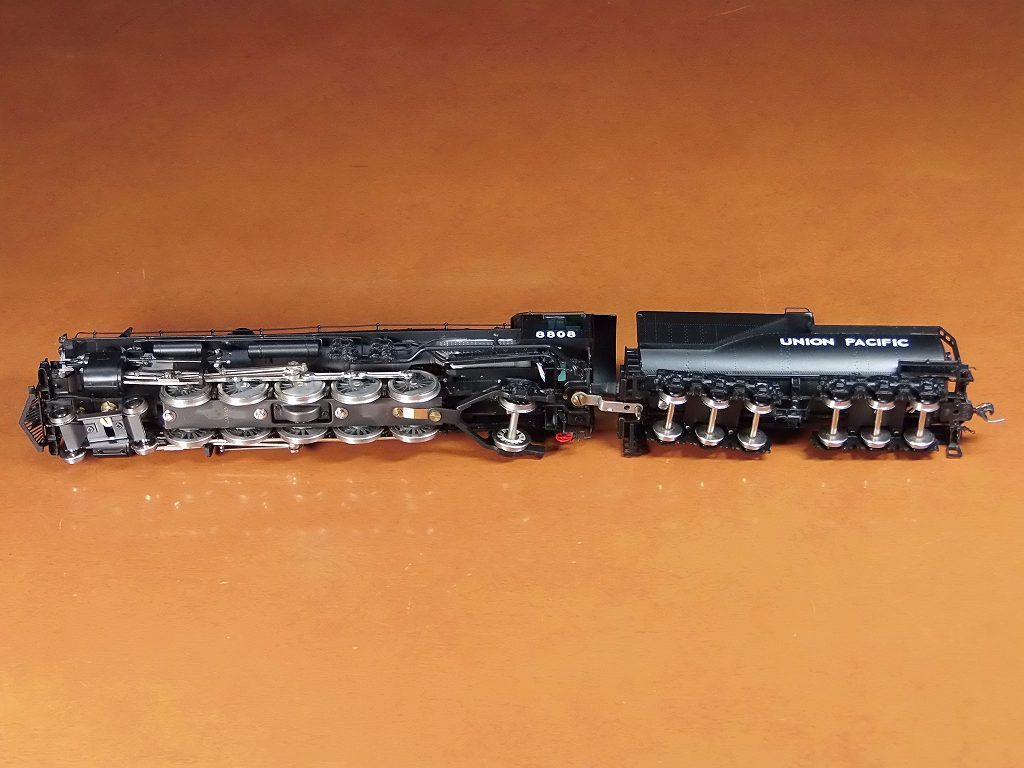

2019/12/24 手間取った組み立てが出来ました
明日は、窓ガラスを入れて、DCC化に掛かります
2019/12/27 DCC化完成しました
後、石炭を作れば完成です

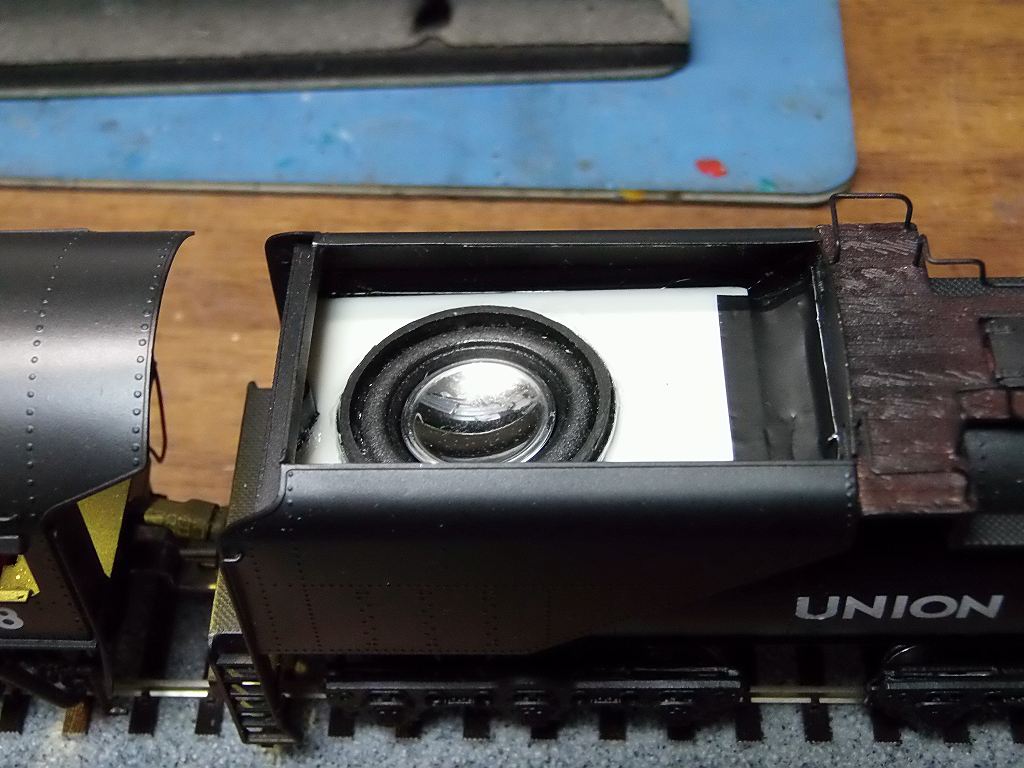

スピーカーは、DHB 27-8 8Ω 2W を積みました
キャビンライト、FIRE BOX FLICKER、LED点灯
| UP8000 | #8808 | QSI TITAN-U | MABUCHI 280 | ZIMO LS-26 8Ω 1W | DHB 27-8 8Ω 2W | |||||||
| ファンクションキー | CV番号 | デコーダの電線色 | ||||||||||
| 白 | 黄 | 緑 | 紫 | 白緑 | 白青 | 白紫 | 白灰 | 橙白 | 黄白 | |||
| 電線ごとの数値 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | ||
| ライト | 既成配線 | F-HEAD-L. | R-HEAD-L. | F-MARS-L. | NUMBER BOAD | F-MARKER | R-MARKER | F CAB LIGHT | R CAB LIGHT | FIRE BOX 1 | FIRE BOX 2 | |
| 実施配線 | F-HEAD-L. | R-HEAD-L. | FIRE BOX | F CAB LIGHT | ||||||||
| Multiple Lights #1 | F0 | ● | ● | ● | ● | |||||||
| Multiple Lights #2 | F10 | CREW TALK | ||||||||||
| Multiple Lights #3 | F12 | PLAYING WHISTLE | ||||||||||
明日は、墓参りをしてきます ⇒ 帰ったら、石炭を作ります
