Modellwagen JNR オハ35・オハフ46 製作記録
1/87 (12mm) 東京都 T様 製作御依頼

2016/11/7 完成しました

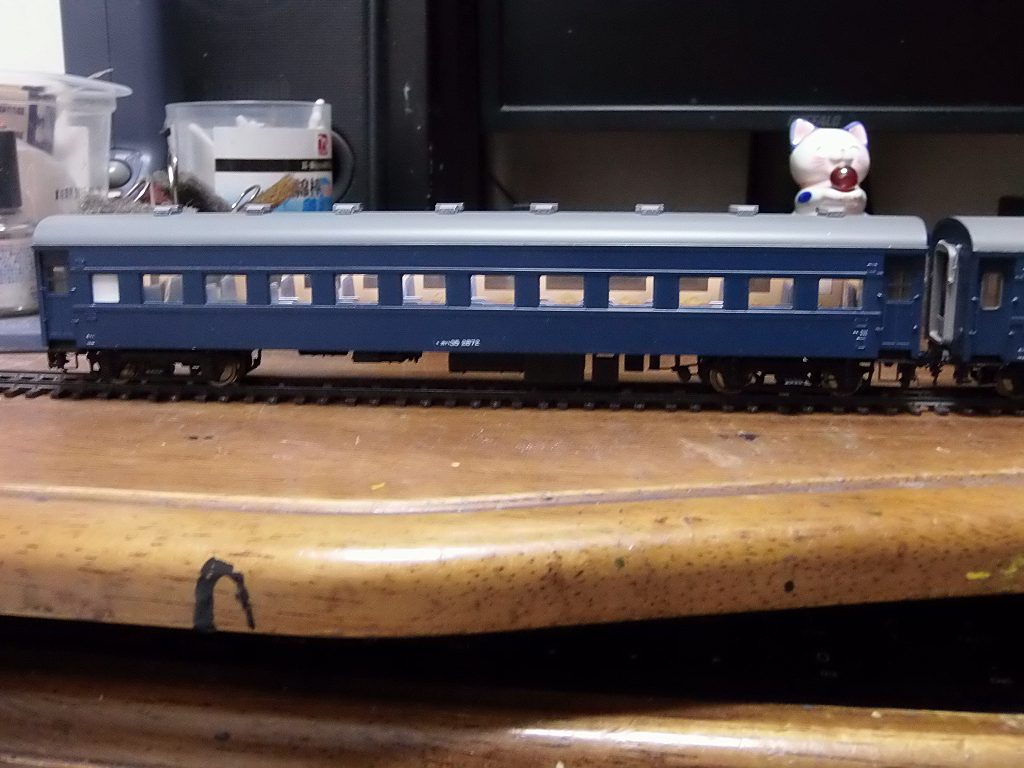

96で引っ張ってみました ⇒ 12mm の線路が短いので、ちょっとだけヨ!!




モーターが、コアレスなのか、1,0V位で起動してしまいます
PWM電源で、モーターが旨く回りません
もちろん、DCC運転させても、旨くモーターが回りません
普通のパワーパック (トランジスター増幅アンプ) で運転してください

このモーターは、パワーパックの選定が大変です

⇒ 私のパワーパックは、最低で1.25Vなので、SWを入れたら即動きます

私は、PWM制御の効かないモーターは嫌いです

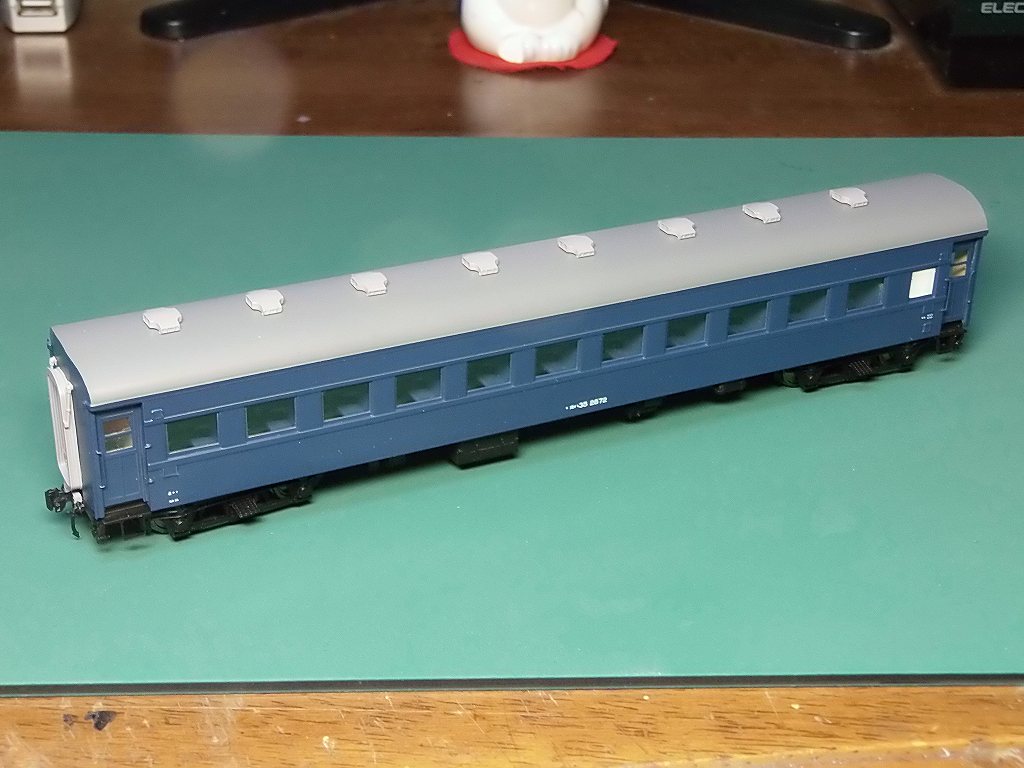

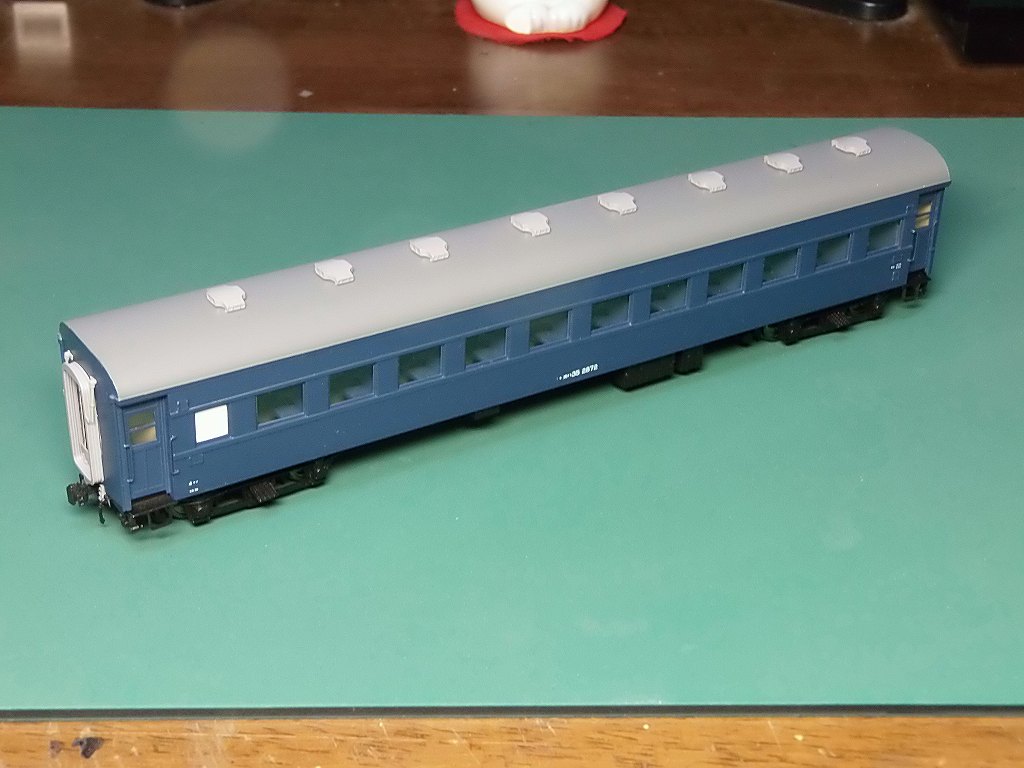

オハ35 完成です

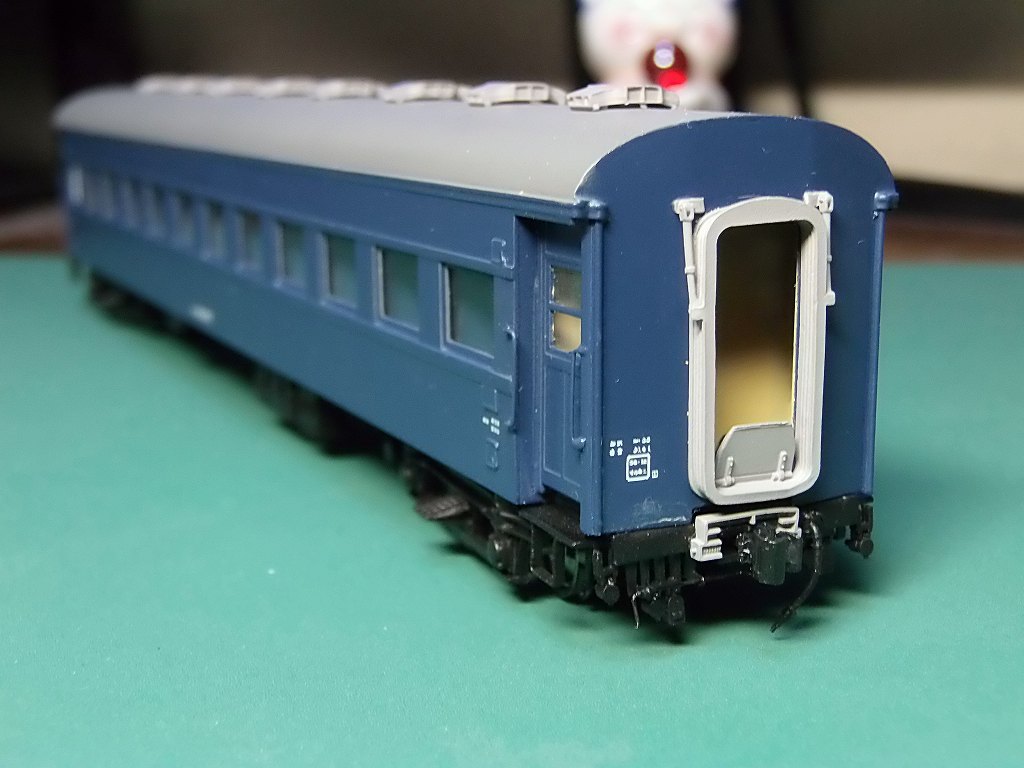

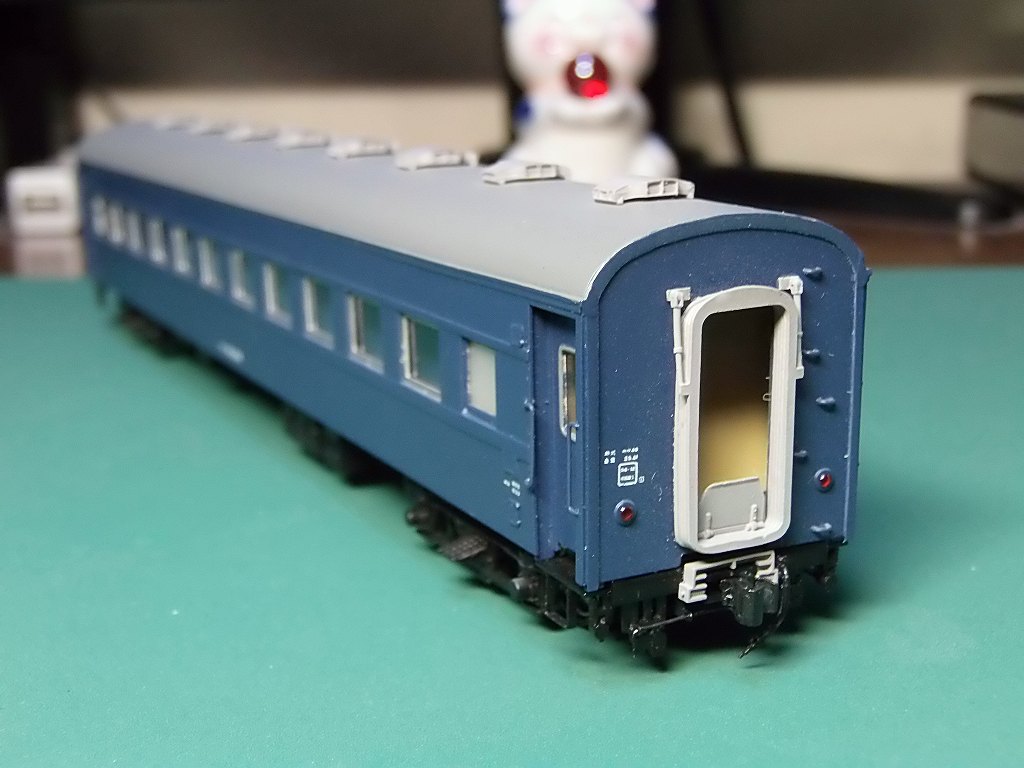

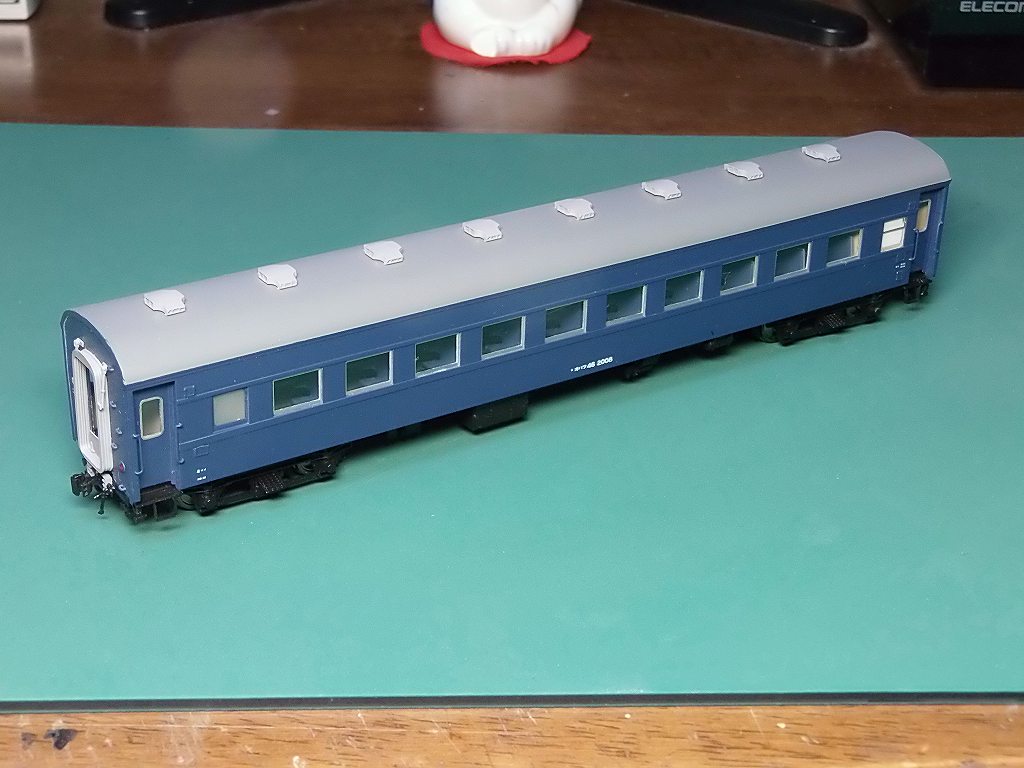

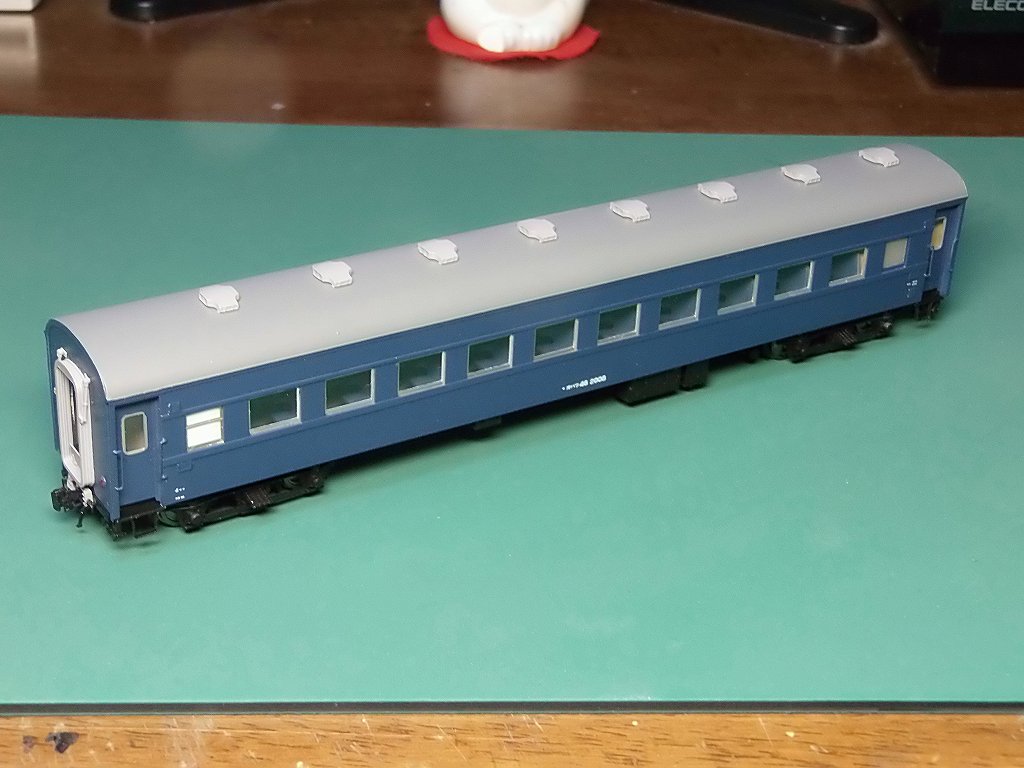

オハフ46 完成です

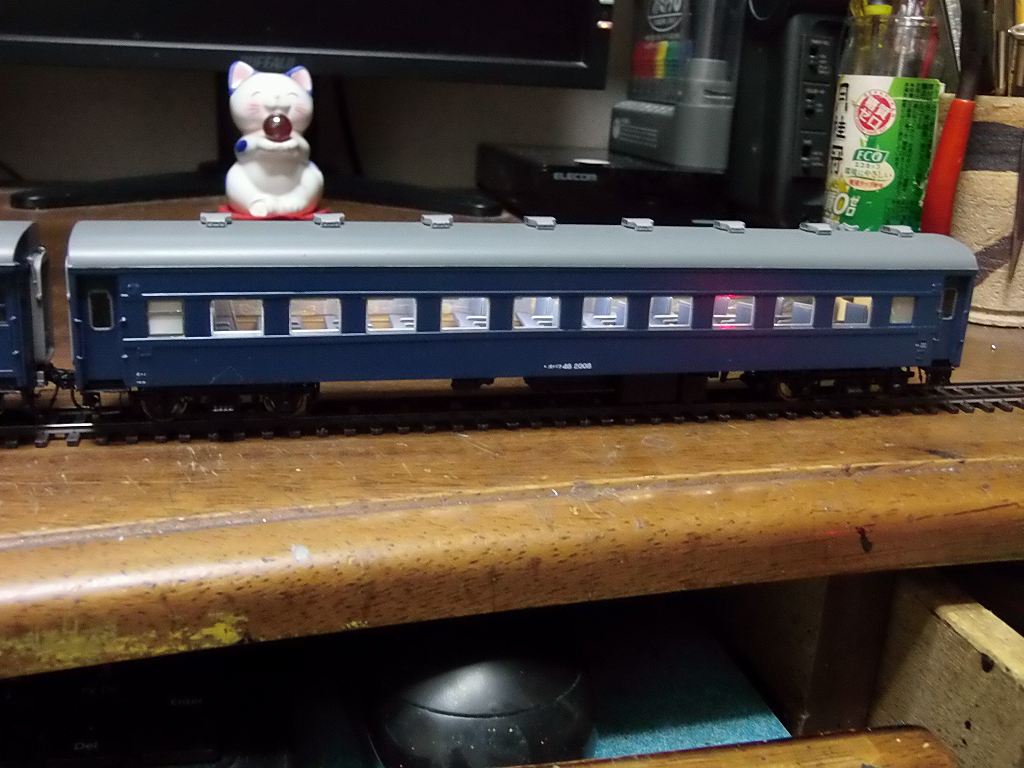

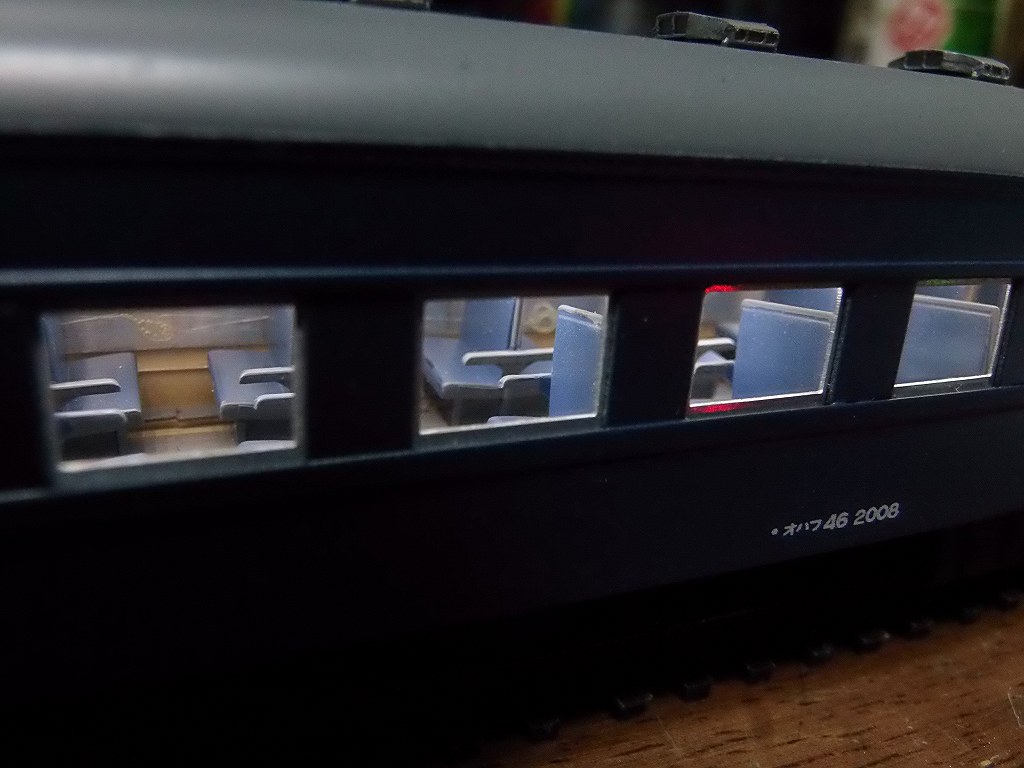

TOMIX のH.O用、室内灯 (白色) を使用しました

窓枠に赤い光が映っていますが、パワーパックのインジケーターランプの光が反射しています

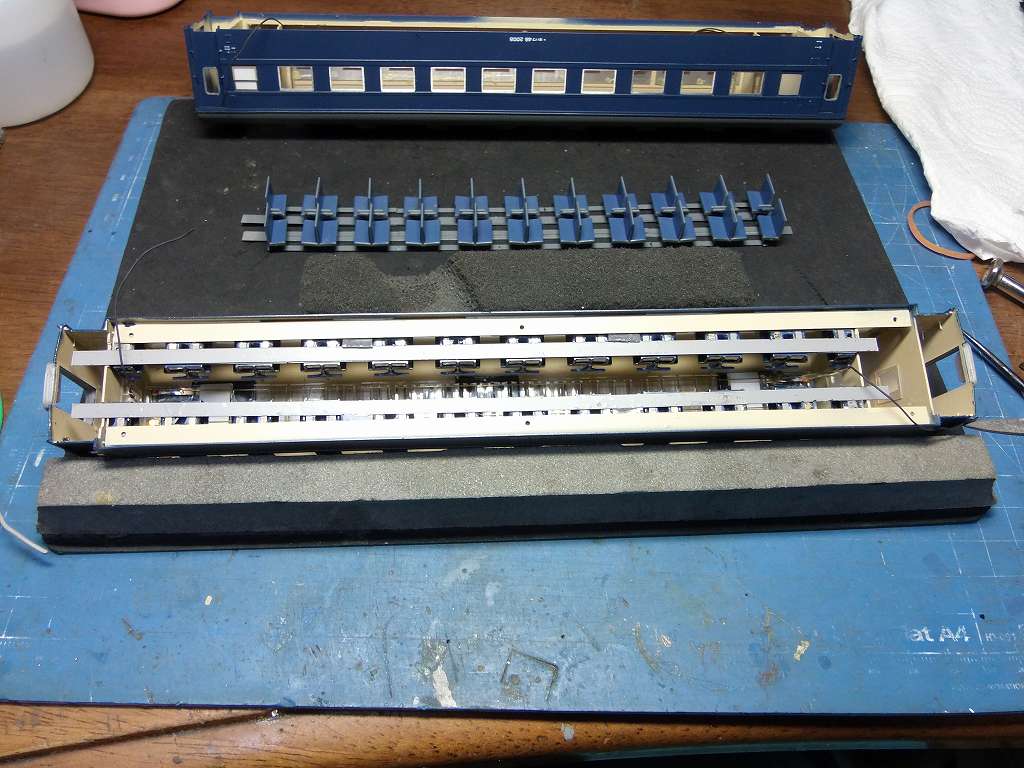

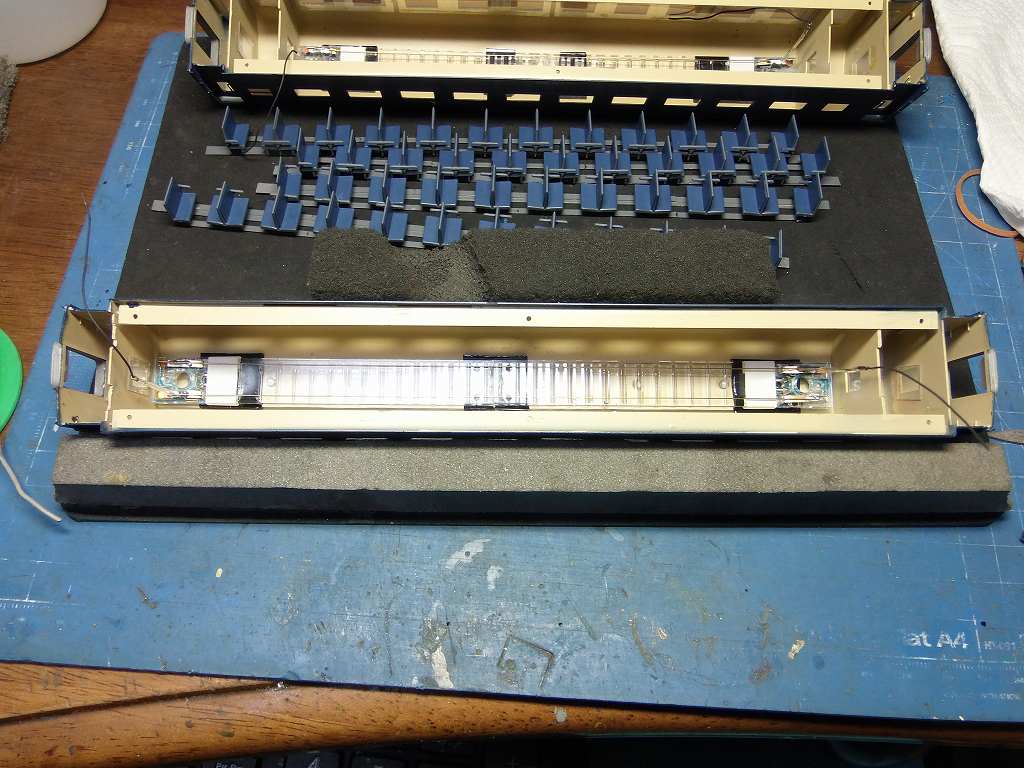

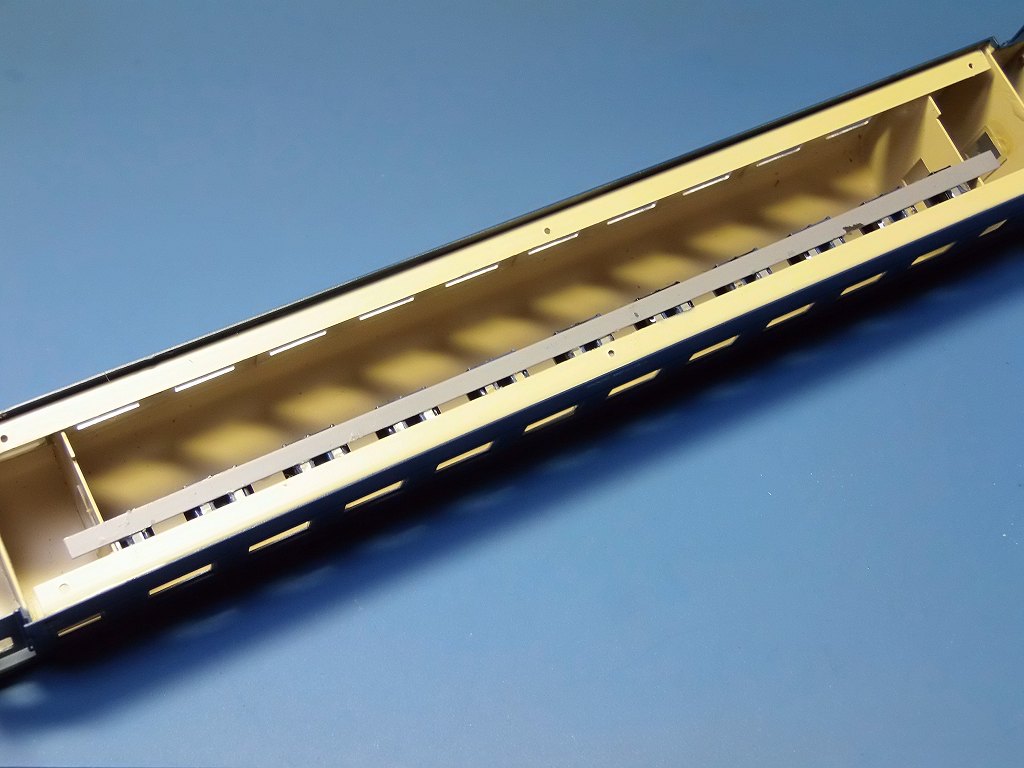

天井にLEDライトを取り付け



座席を取り付け



オハ35



オハフ46

完成しました

可愛がってやって下さい

-------------------------------------------------------------------------------------------------

製作記録

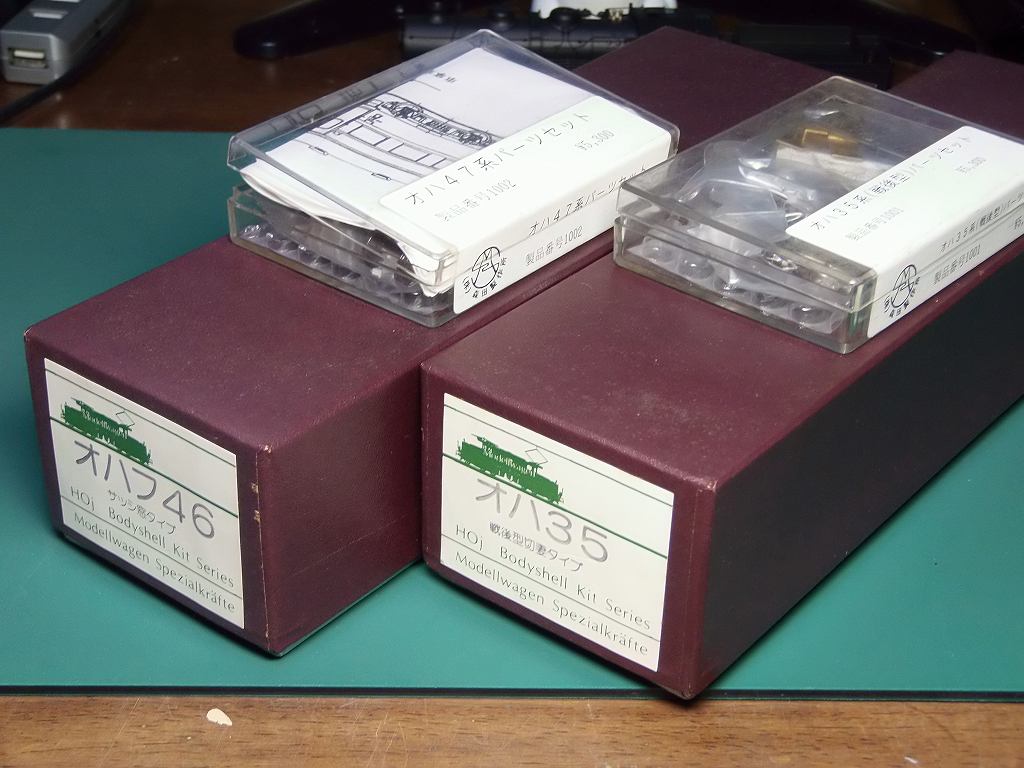

キットが届いています

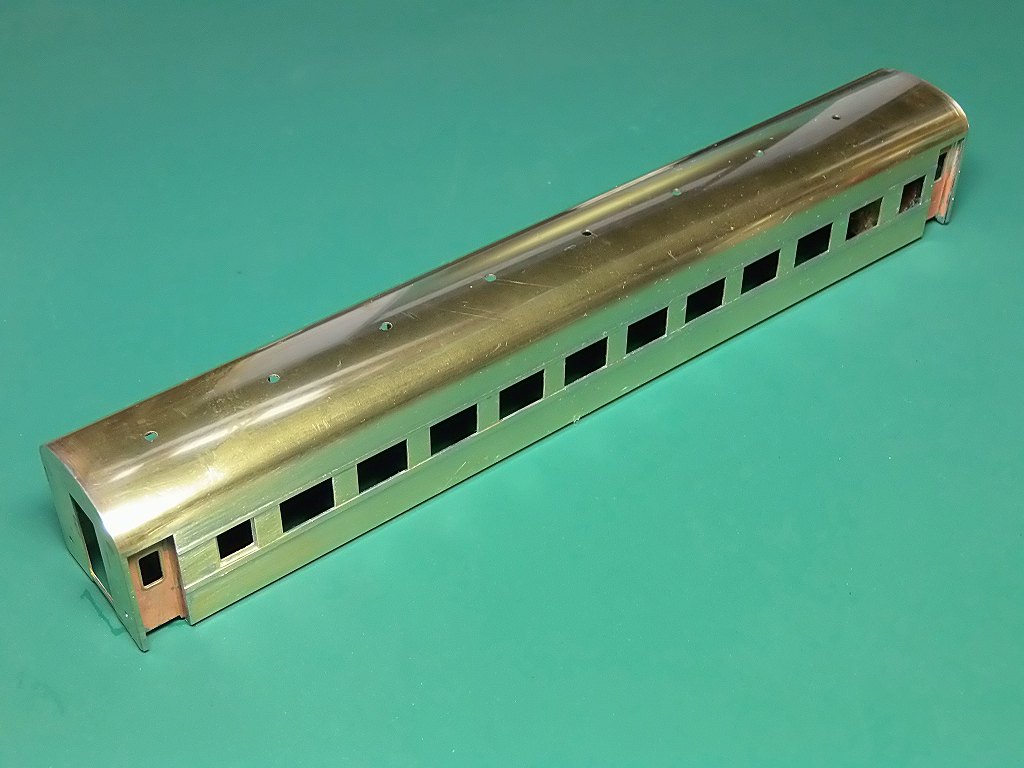

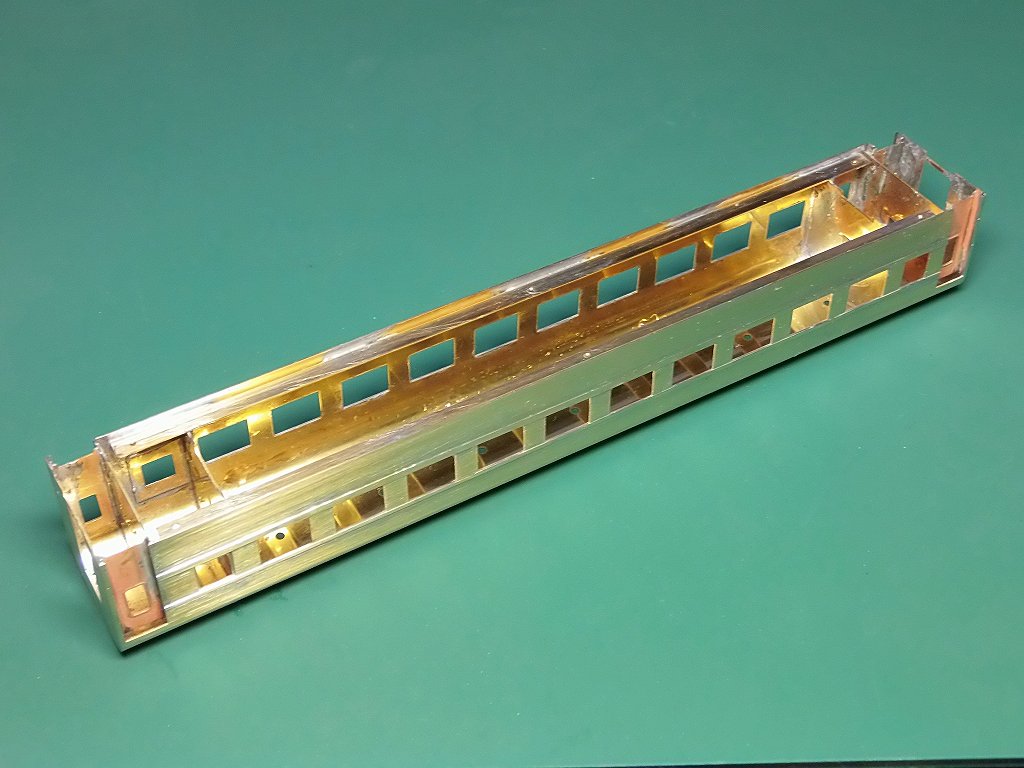

2016/10/28 オハフ46 箱に組みました



入荷車輛の整理に時間を少々取られました



このメーカーは、組みやすいです
簡潔に、しかも的を得た説明書で、無駄がありません

明日は、雨樋を取り付けます

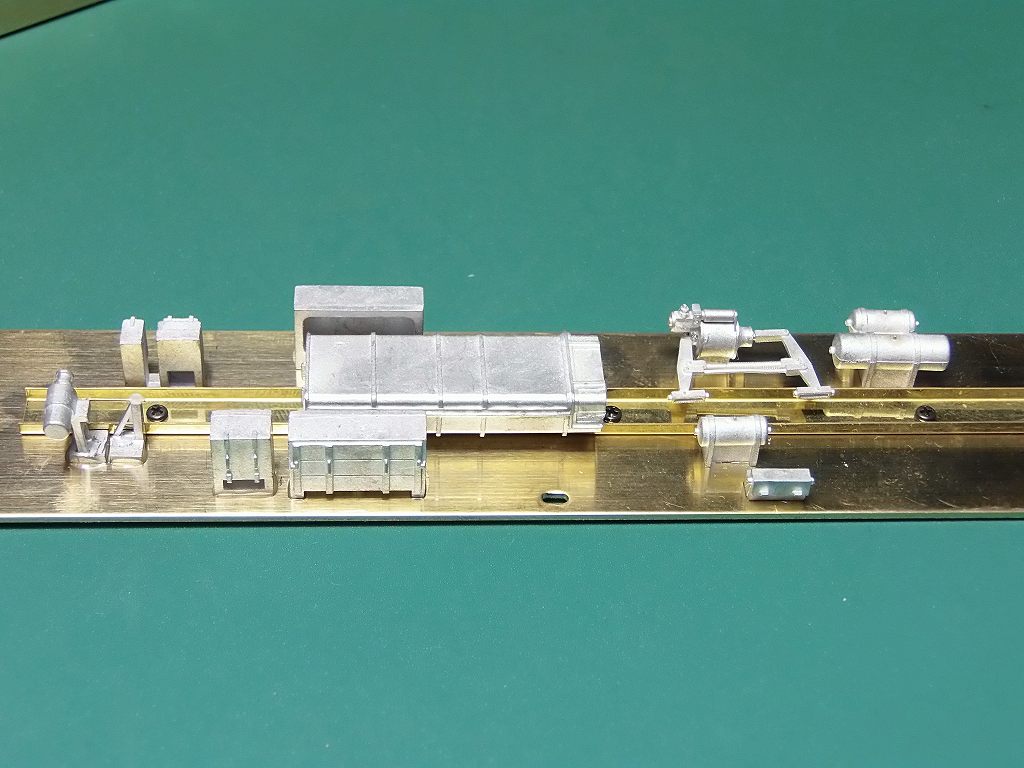

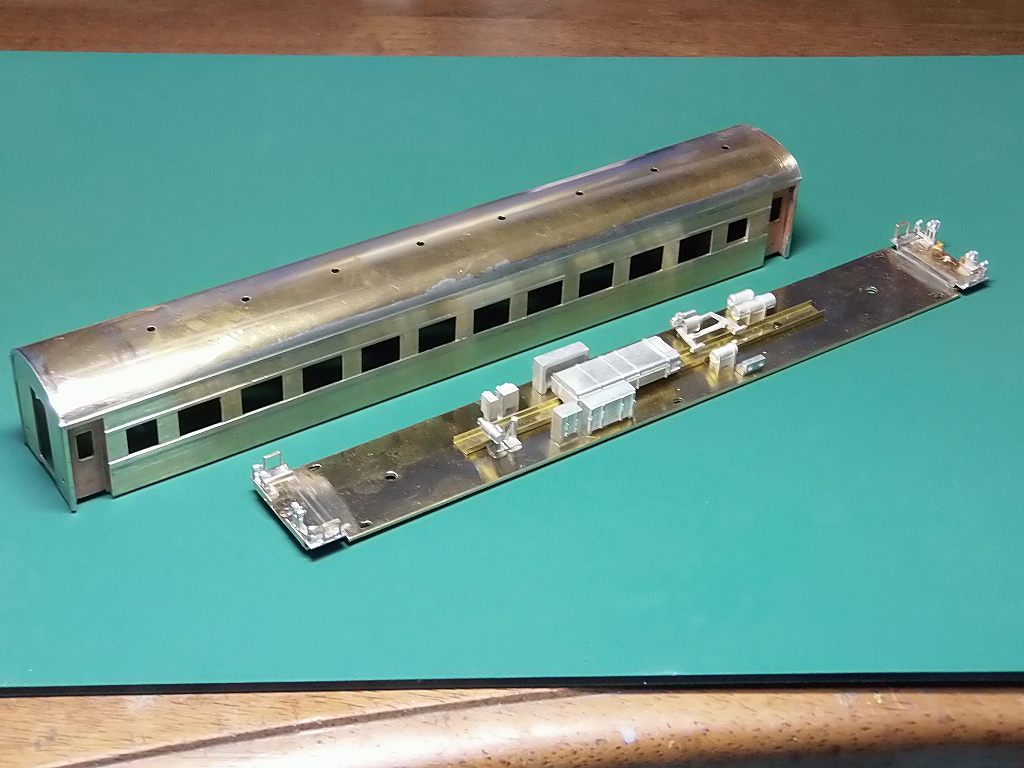

2016/10/29 床下に掛かりました



雨樋を装着し、一旦、床下に掛かります



ところで、カプラーは何を着けましょうか?
施主さん、ご連絡をお願いします

明日は、台車を組み立てます

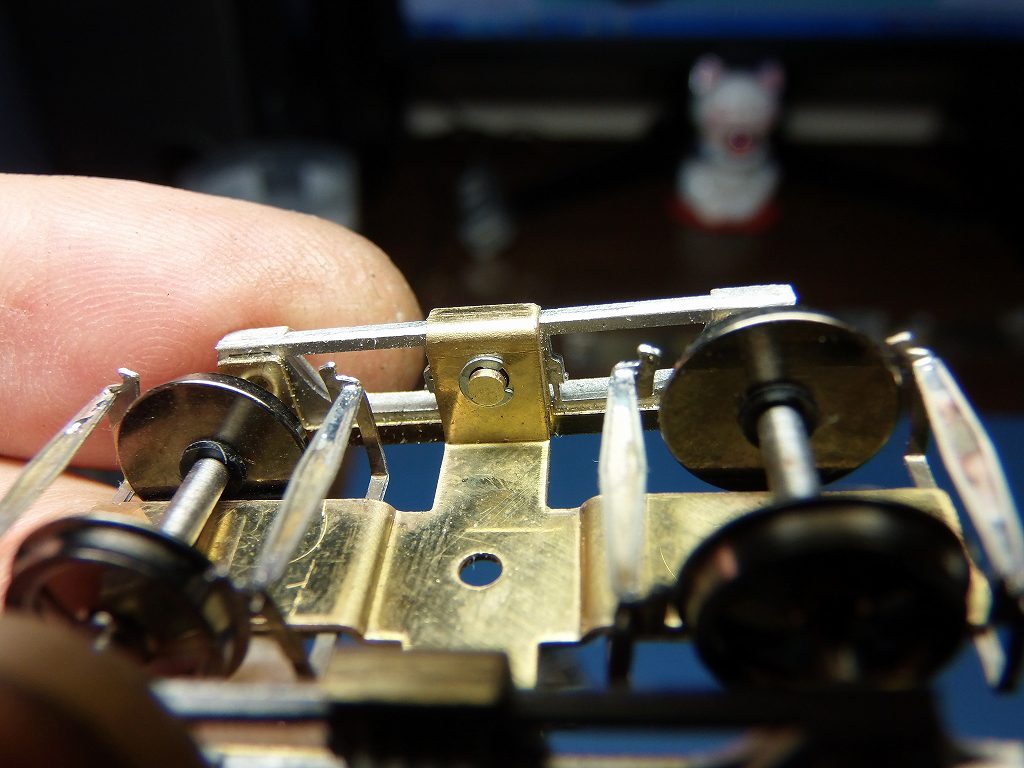

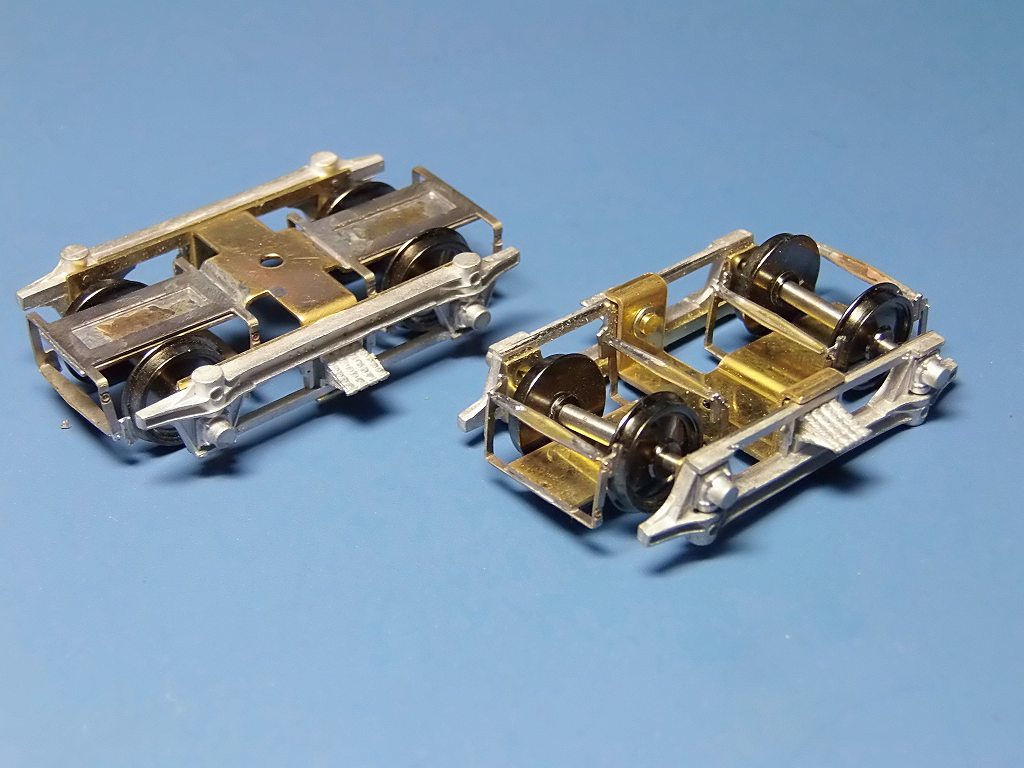

2016/10/30 モリタさんの部品、TR23台車を組みました



日光モデルの台車に慣れてしまっているので、結構な仕事量でした

台車を組み立て説明書通りに組んで行くと組みあがりません ⇒ エポキシを剥がす羽目になります

ご注意あれ!!



台車枠と、枕梁りを留めるピン、何と、Eリングで留めるのです
予備が一個入っていましたが、ヒヤヒヤ物です 慣れた方でないと必ず飛ばしてしまいますね
私も現職時代、設計をしていたのですが、φ3.0 までしか、Eリングを使ったことがありません
シャフトの端に使うくらいでした なので、
すり減ったペンチ、プライヤーでは必ず滑って飛ばしてしまいますね



何とも、ネジが切ってありません

未加工品の混入ですネ

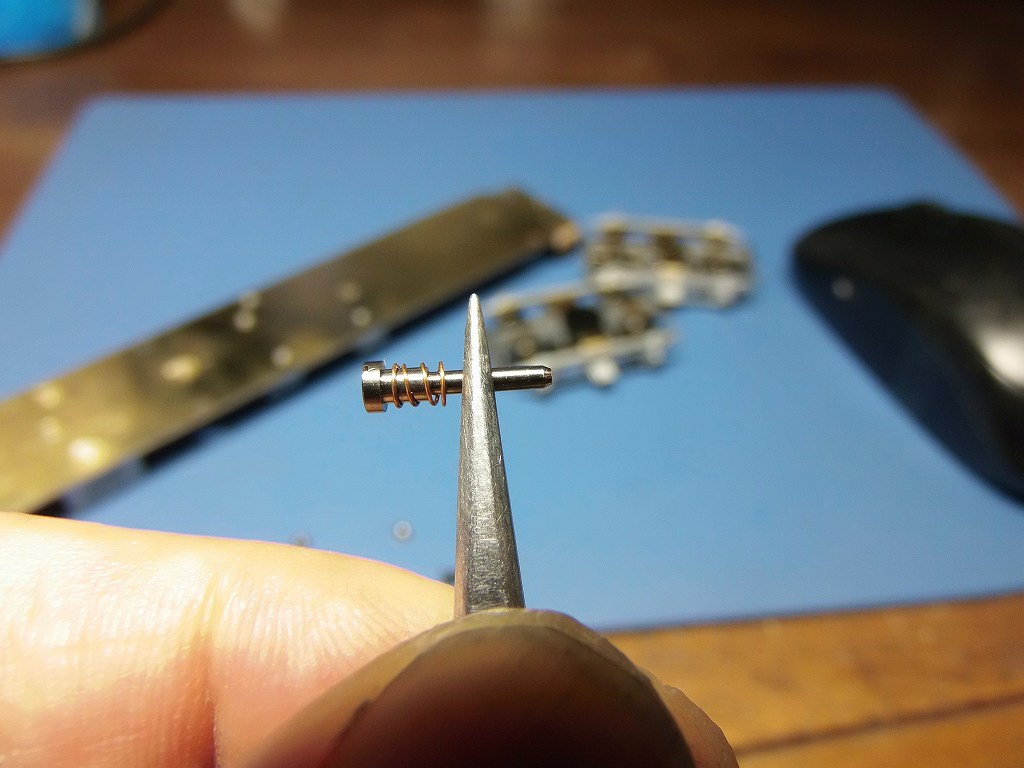

モリタさんの部品、台車中心ピン、不良品が入っていました ⇒ さすがに、M1.4の段付きビスは手持ちがありません
モリタさんにクレーム保障をしてもらわねば納品が出来ません

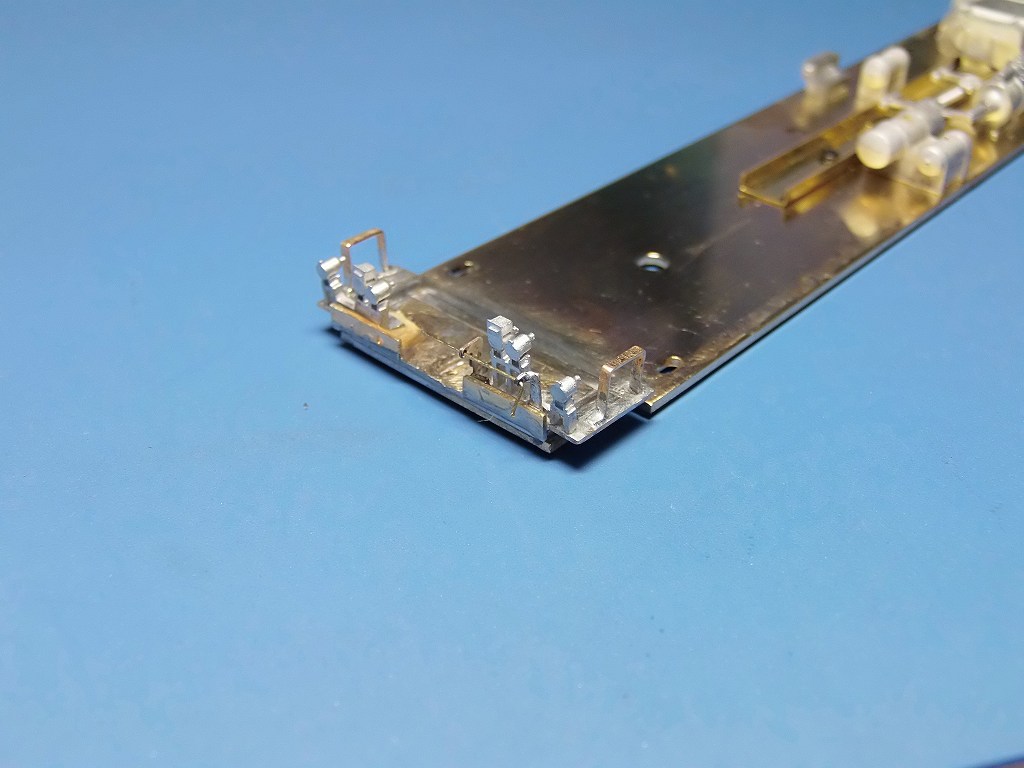

解放テコを取り付けました
しかし、エアーホースが付属部品に無いのです

下回りの部品をモリタさんが作ったのでしょうから、ホワイトメタル製のが入っていると思っていました
IMONさんに発注しましたが、ロスト製、1/87は高いのです

カプラーは、IMONカプラーを取り付けます 高さ的には、HO 101で良さそうです

明日は、手摺りを付け、サボ受けを取り付けて、室内を作ります

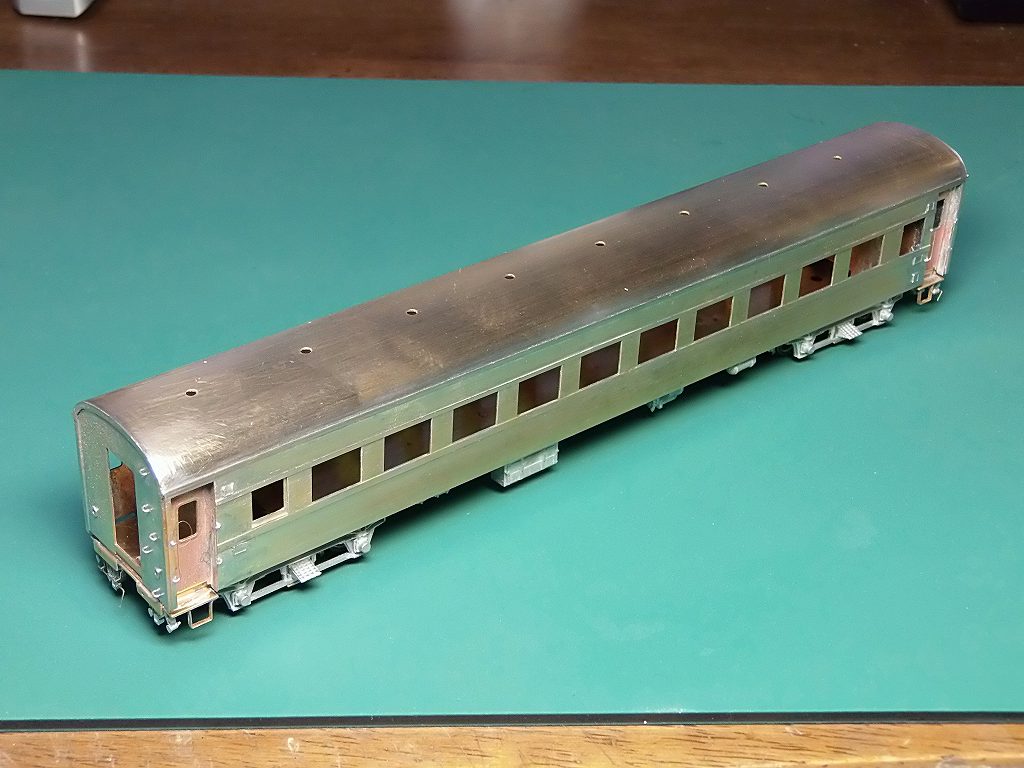

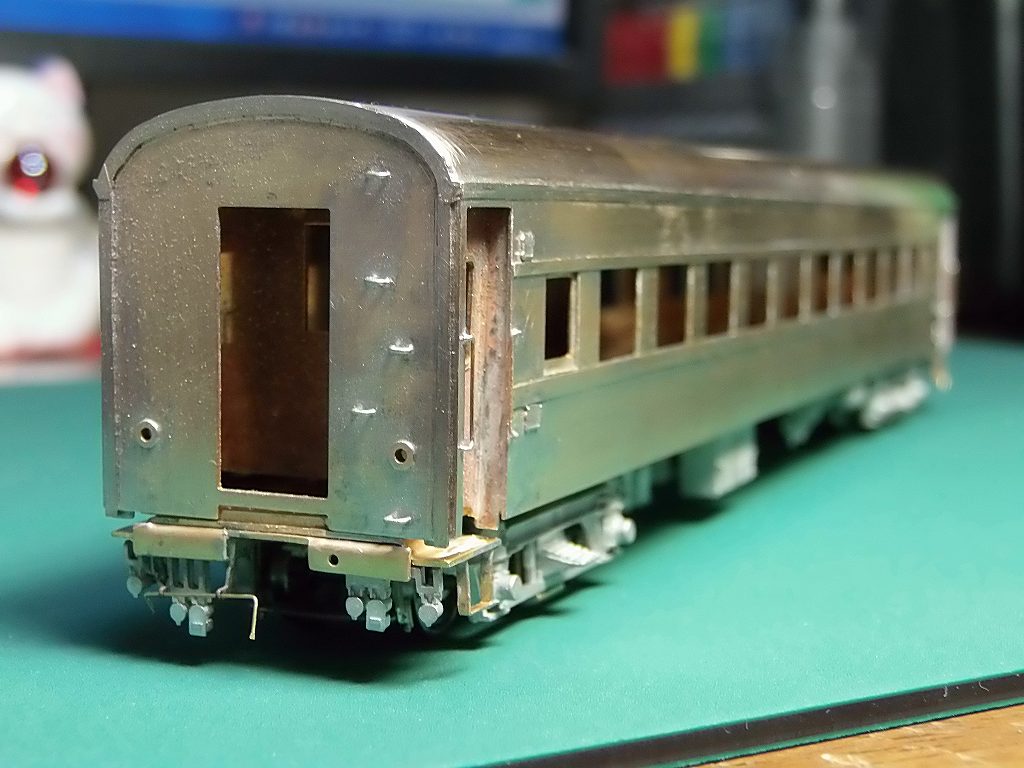

2016/10/31 生地車体完成しました



何が難しかったかって言えばねドアの手摺りですね
高い、ルーマー形ドリルを2本も折ってしまいました
ちょうど、穴位置に間仕切りが在るのです ⇒ おるなぁ、折るよ、きっと折ると思いながらやっぱり折ってしまったのです



部品が届いたら、エアーホースを取り付けます

明日は、オハ35に取り掛かります

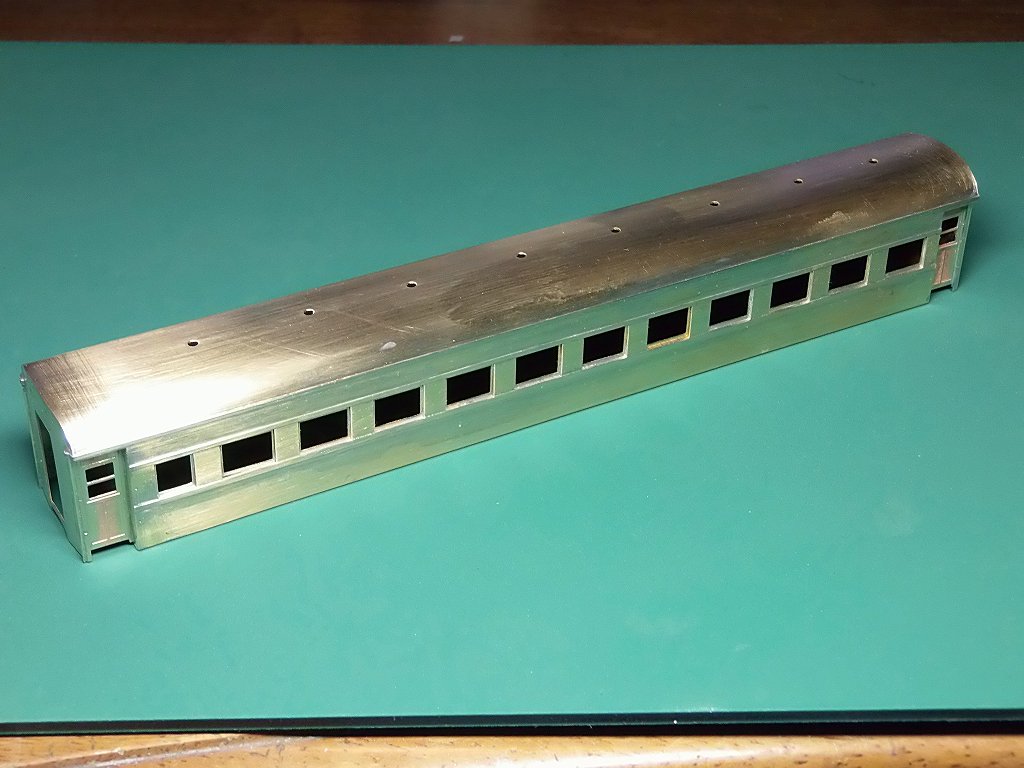

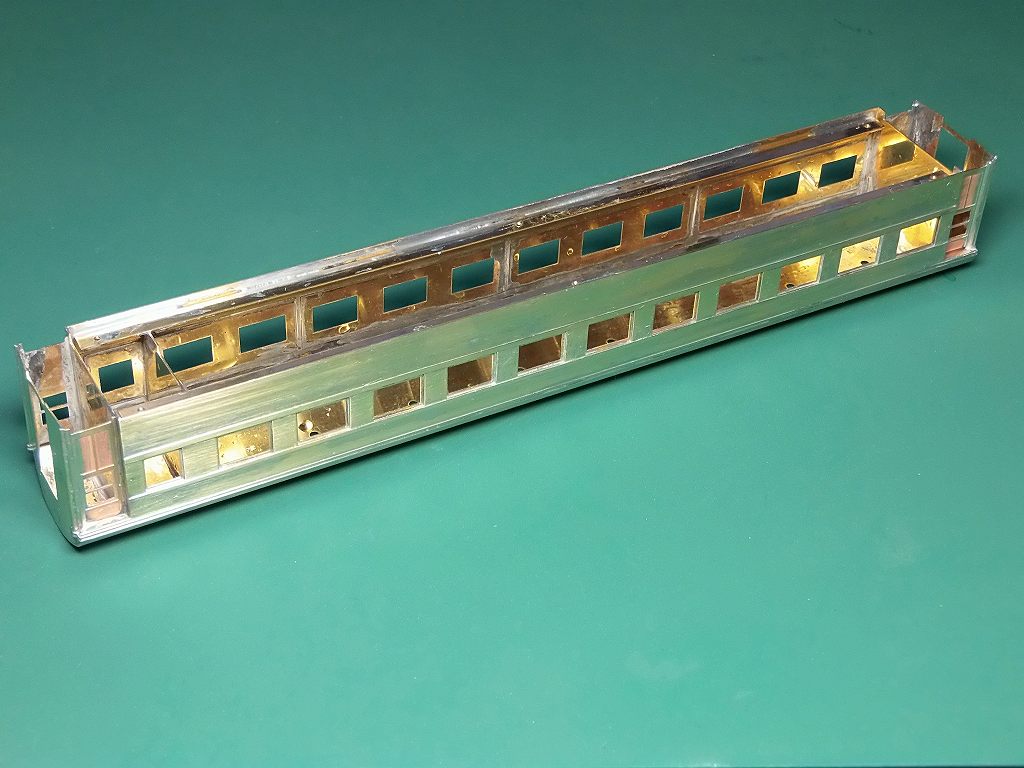

2016/11/1 オハ35 箱に組みました





モリタさんより、台車中心ピンが届きました ⇒ とても素早い対応で、感謝しています
ミスは有るもの、人は間違いを仕出かすものと機械やは考えています
ですから、ミスは詫びて素早く対応する事です そうすると、ユーザーは、好印象を抱くのですよ
ファンが増えるのです ⇒ 失敗は、ファンを増やすチャンスなのです

で、明日は、下回りを完成させます
大体、キットの性格を掴みましたので、早いですよ

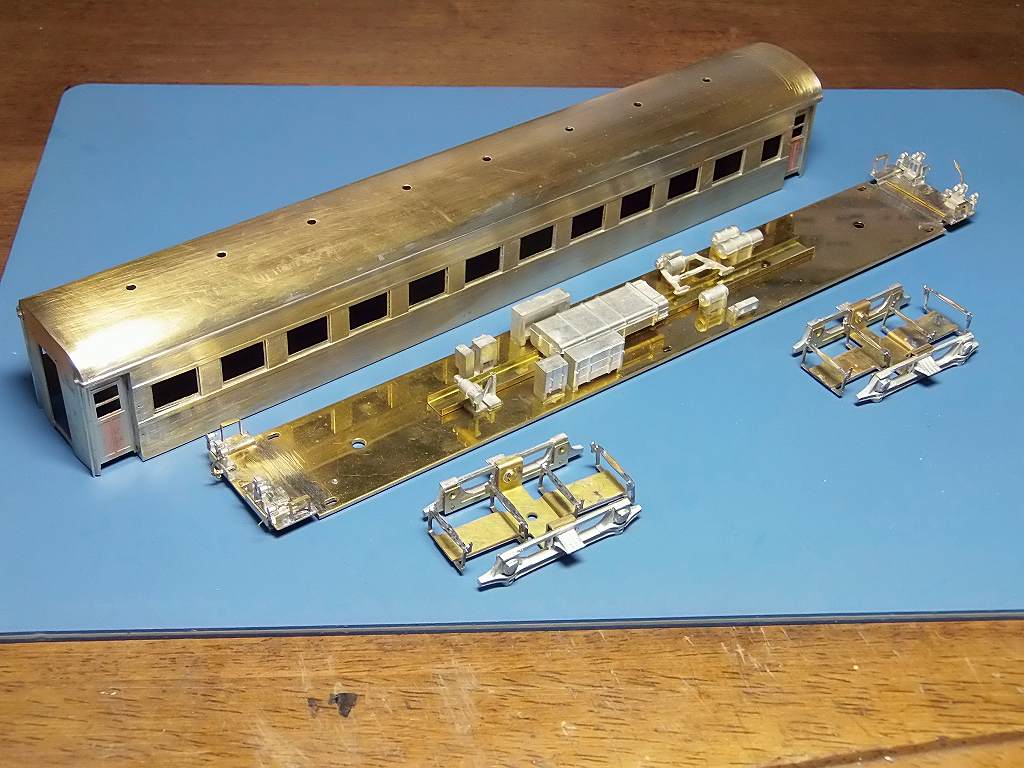

2016/11/2 下回りが出来ました



明日は、車体にサボ受けを貼り、手すりを装着します

午後から、塗装に掛かります

今週中には、完成の運びとなりたいものです

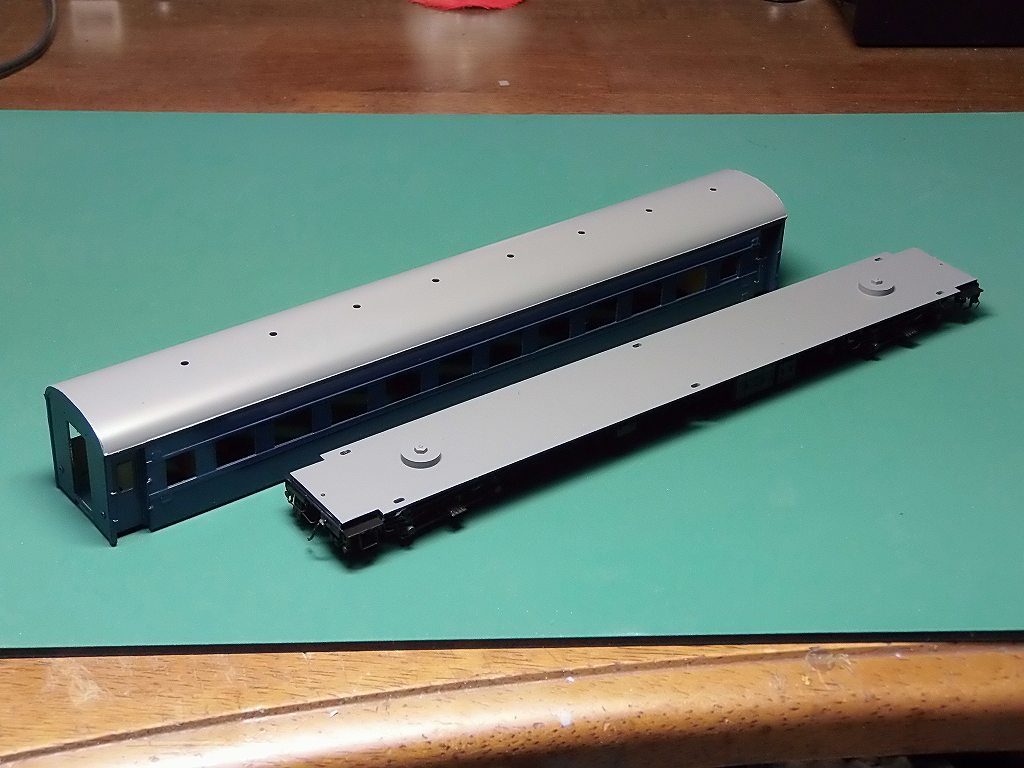

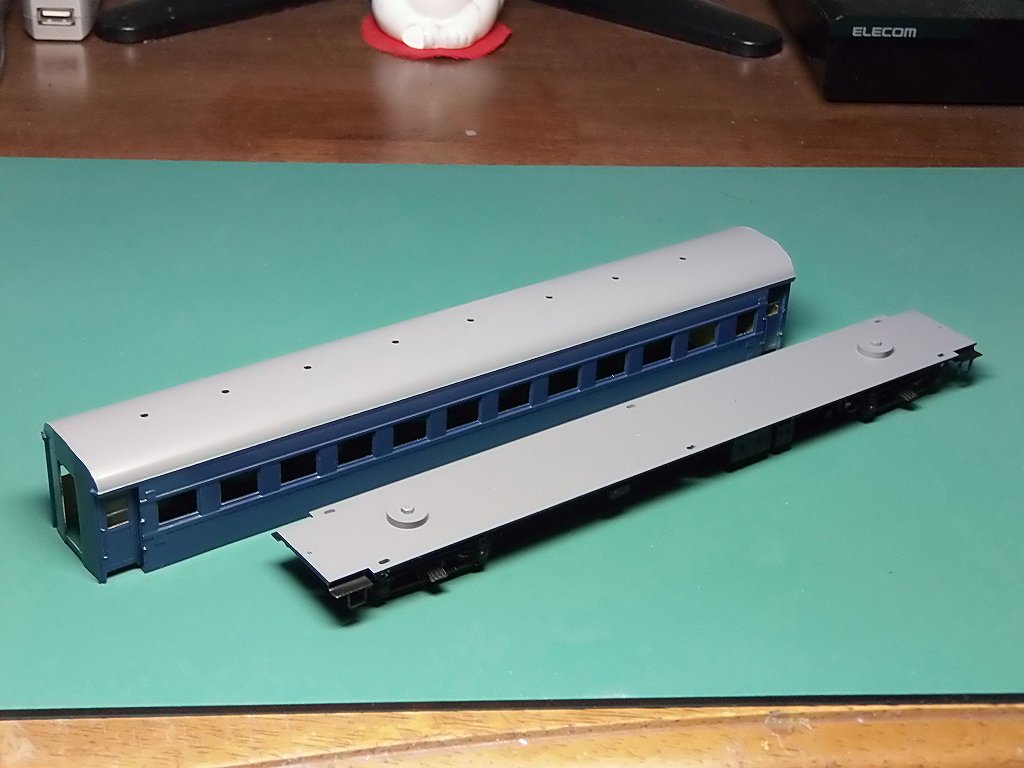

2016/11/3 塗装が出来ました



オハ35




オハフ46

明日は、デカールを貼り、艤装に移ります

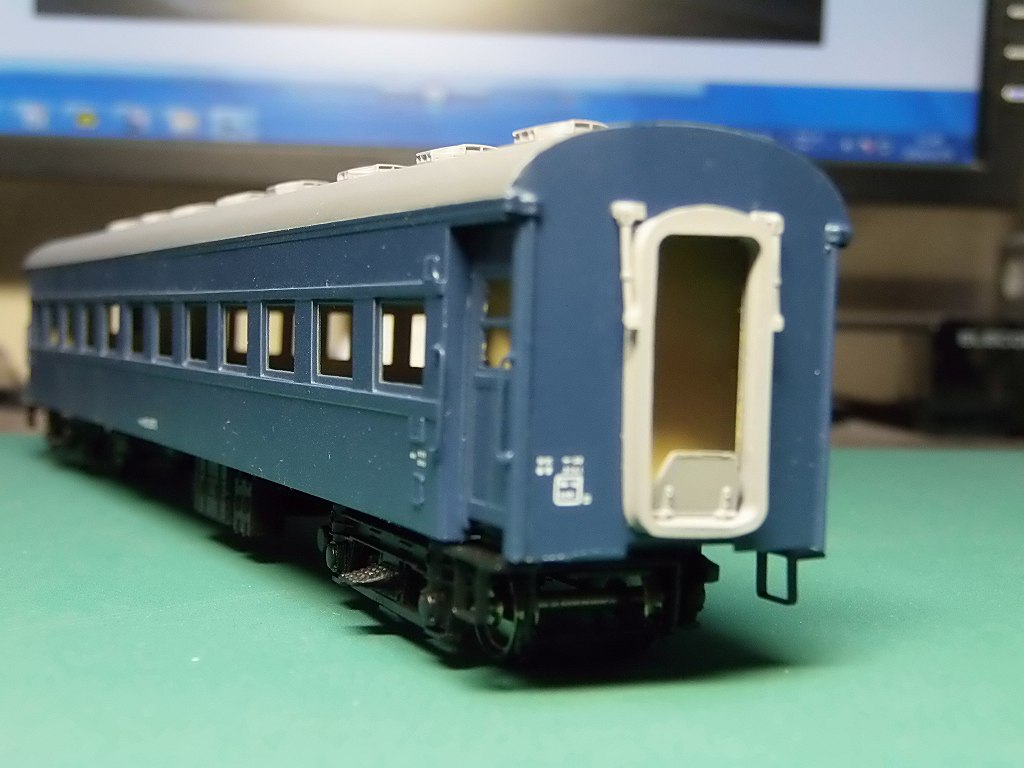

2016/11/4 デカールを貼り、艤装に入っています

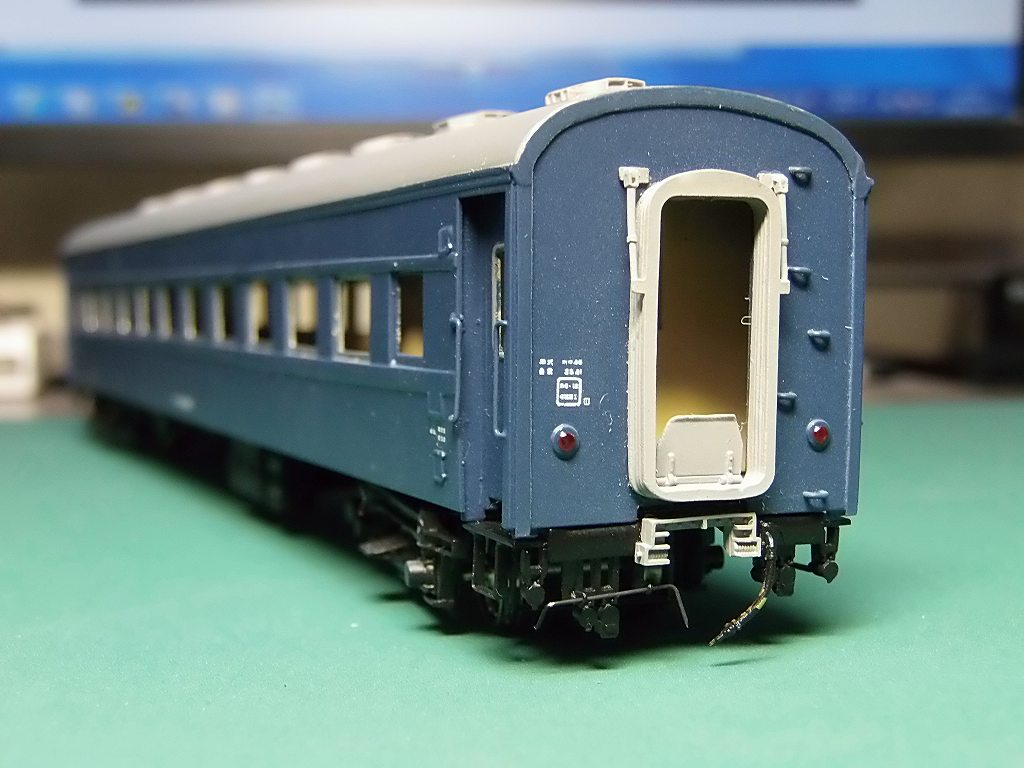

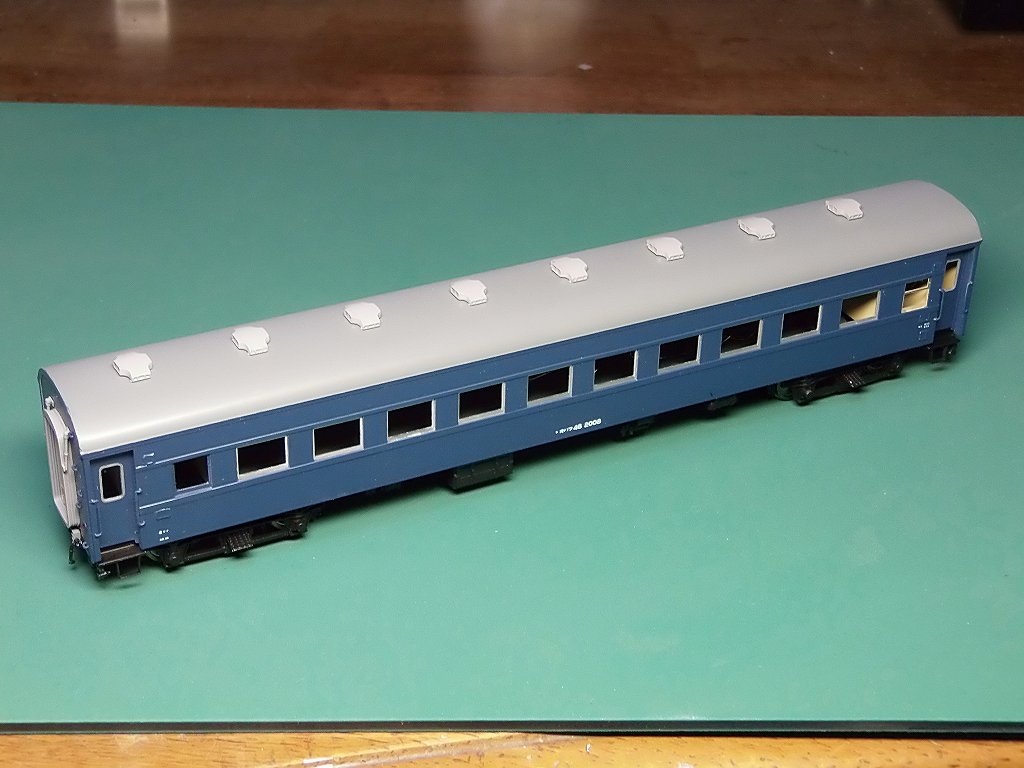

マイ オハフ 46 2008 に、しました
が、この番号は、ドアは木製ドアが付いていたのだそうです

TR23付き、電暖化、近代化済、間違いありません

まぁ、このころの車輛は、色々雑種があったそうで、なかなか良い番号が探し出せません
模型ですから、良しとして下さい

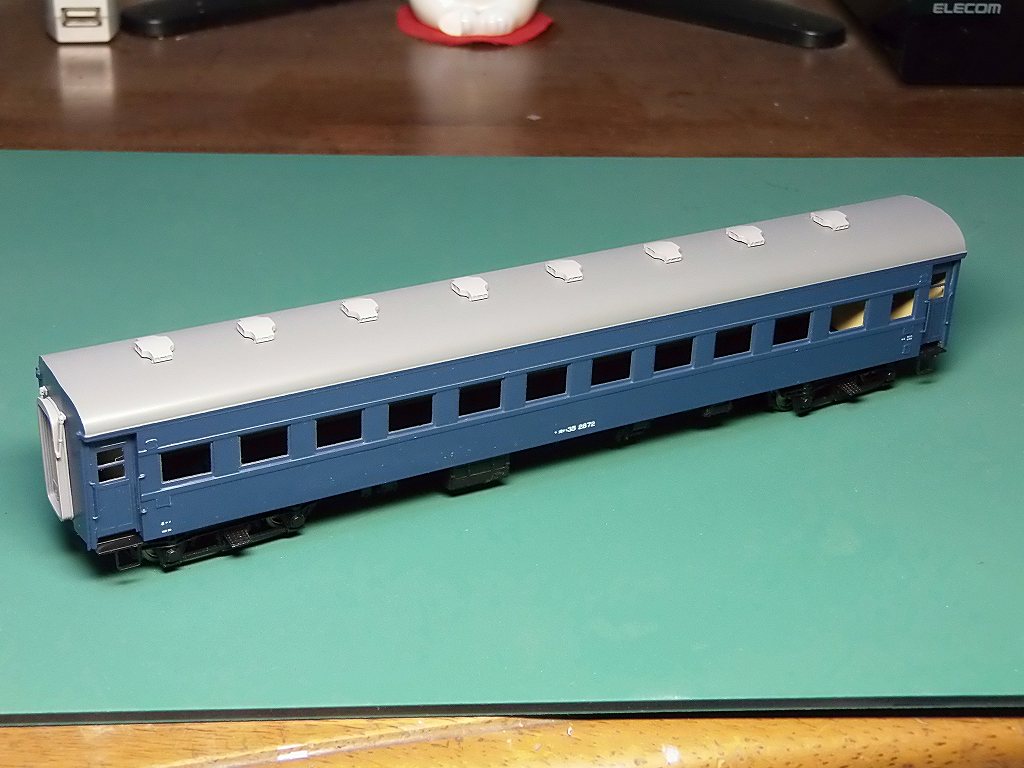

名マイ オハ 35 2872 にしました

TR23のコロ軸受け化、⇒TR34、電暖化、近代化出来たころの模型化は出来ました



ボケていました 又、窓ガラスを入れ、室内を作り完成した時に写真撮り直します

明日は、窓ガラスを入れ、座席を作ります

2016/11/6 座席がやっと出来ました

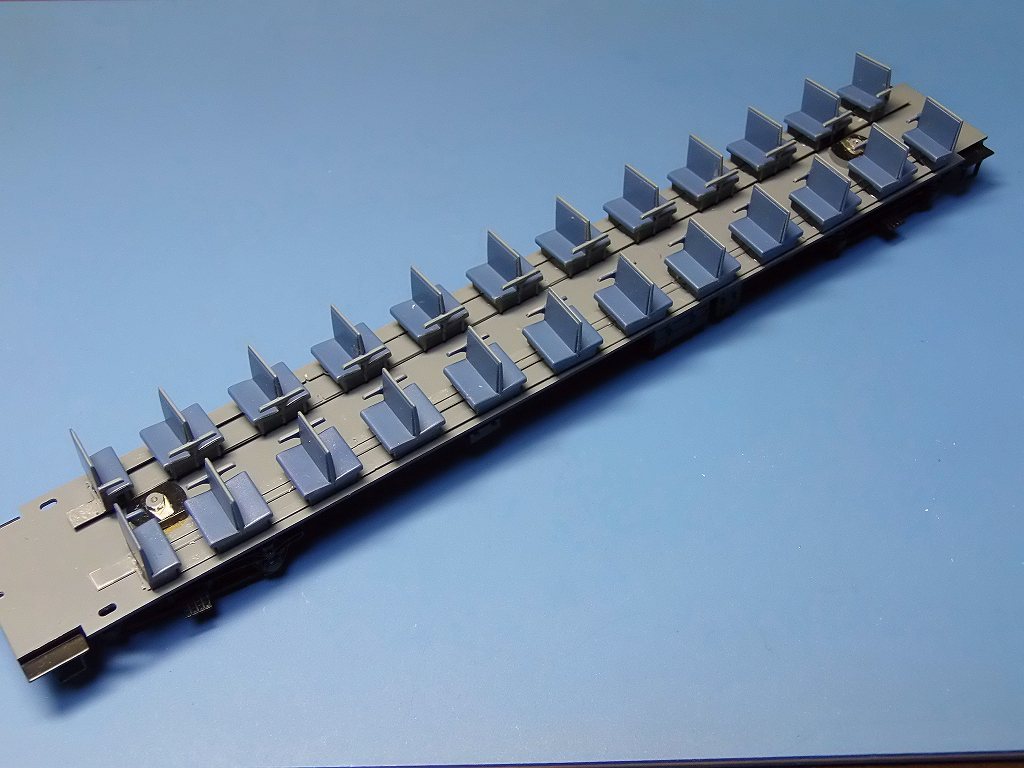

床板の上に置くとこんな具合になります

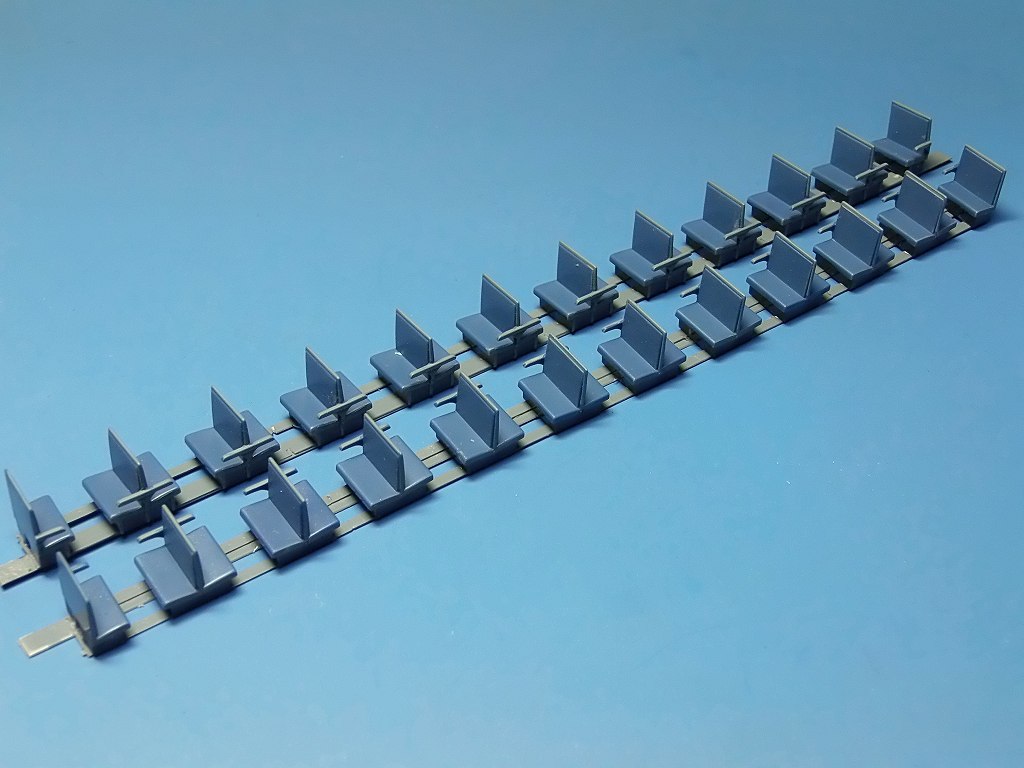

IMON #PC015
1/87 ハザ椅子 オハ35 用を配置しました



ボルスターが座席に干渉しますので、小判形にカットしました

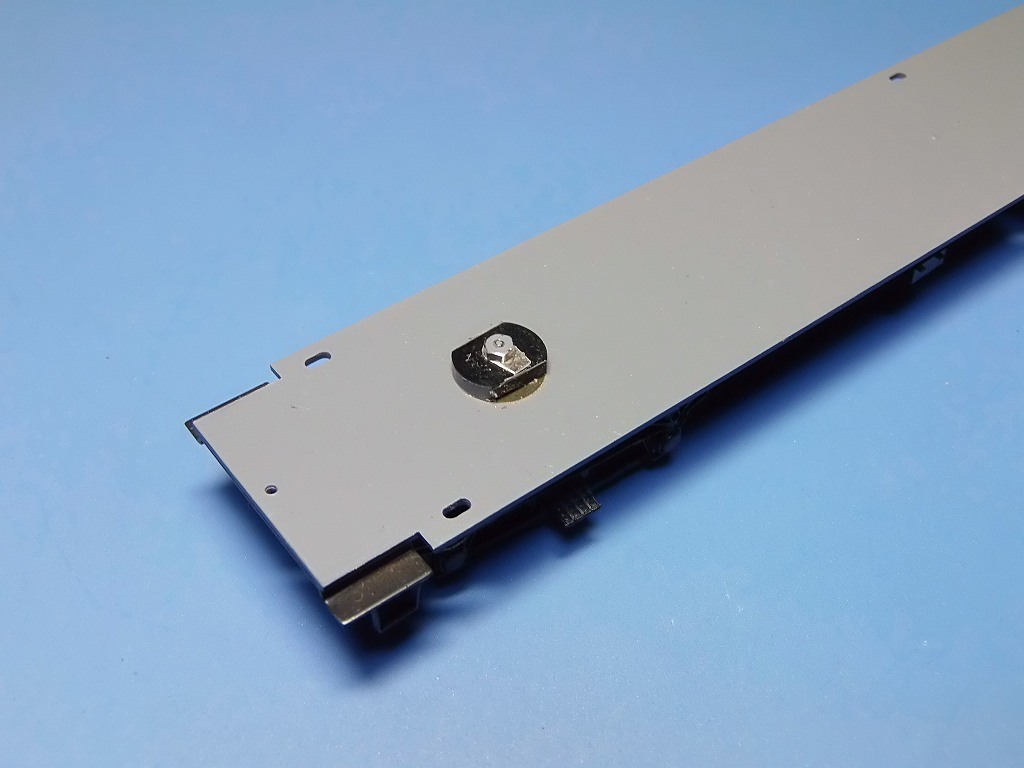

集電の為、ついでに、M1.4のラグ板も自作しました



実際は、車体のアングルの上に、このように取り付けます

床板と挟み込む方法にしました ⇒ 動かない様に2箇所、両面テープで固定します

明日は、室内灯 (白色) を取り付けて完成です
