CLEVELAND UNION TERMINAL P-1a 製作記録
MODEL ENGINEERING WORKS

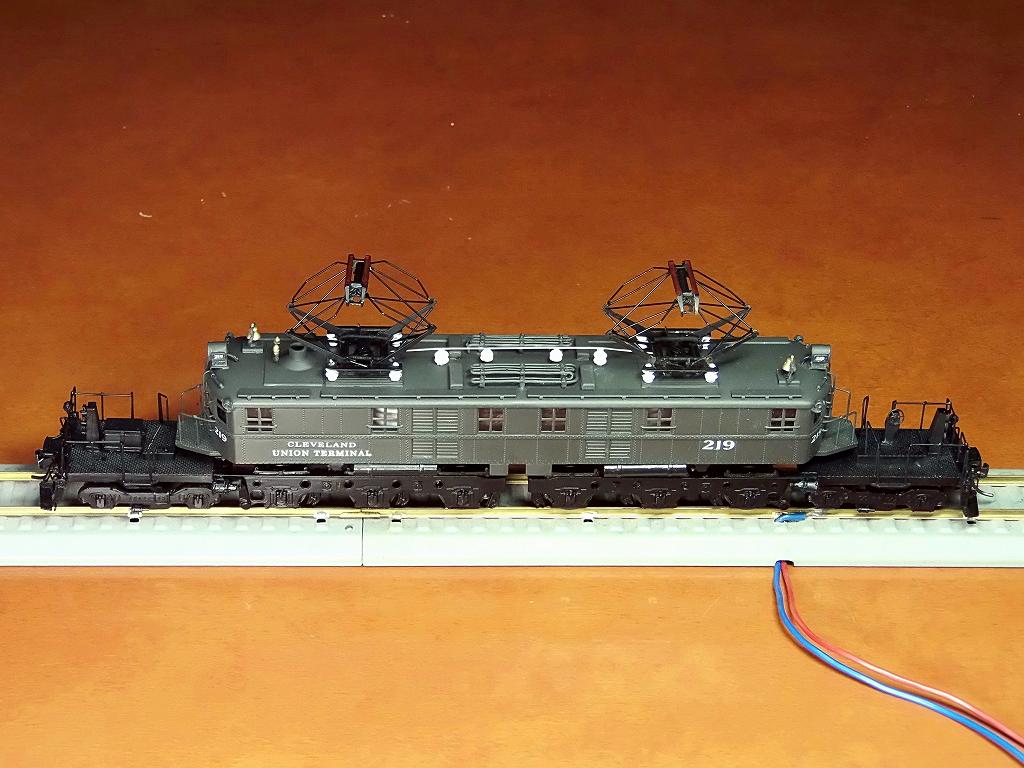

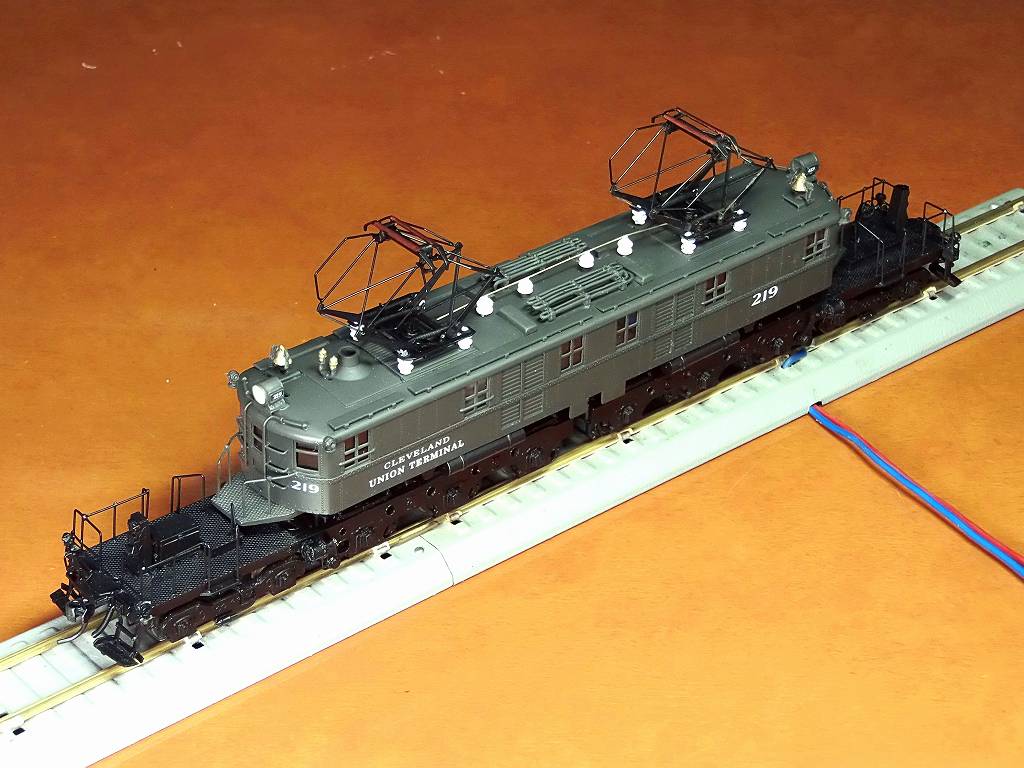

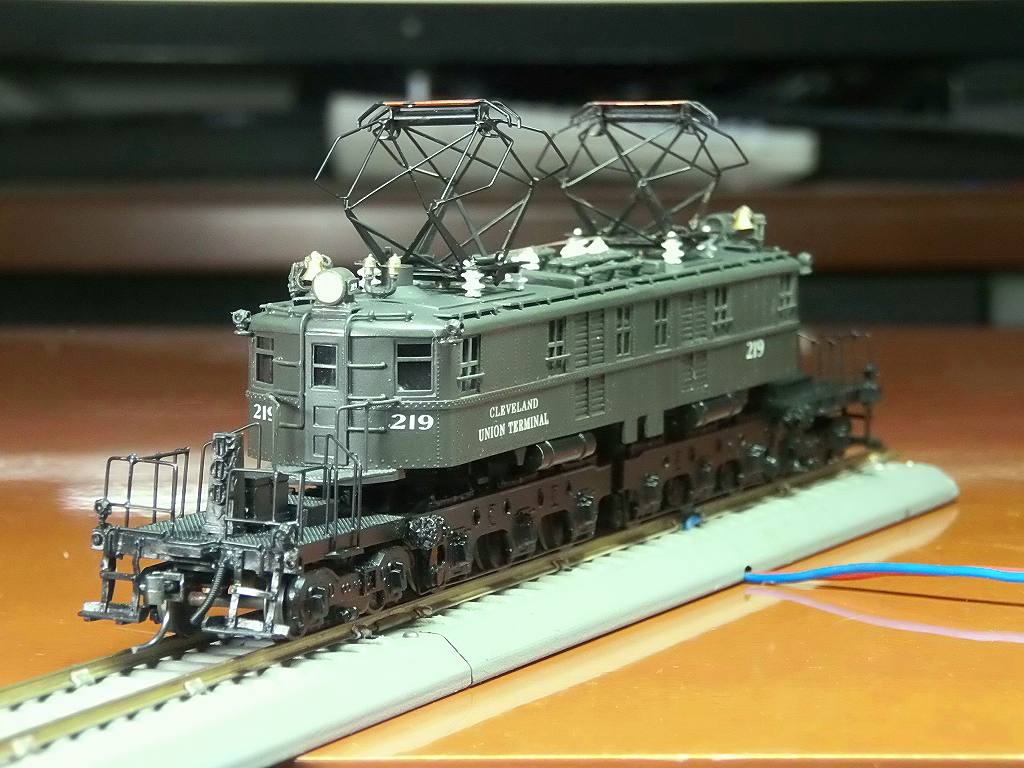

4/24 祝完成

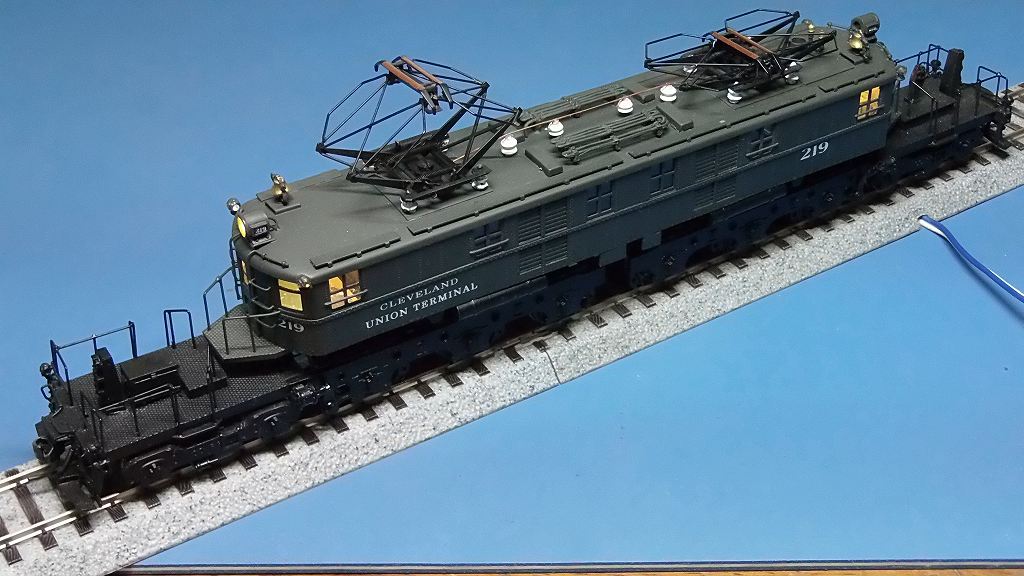

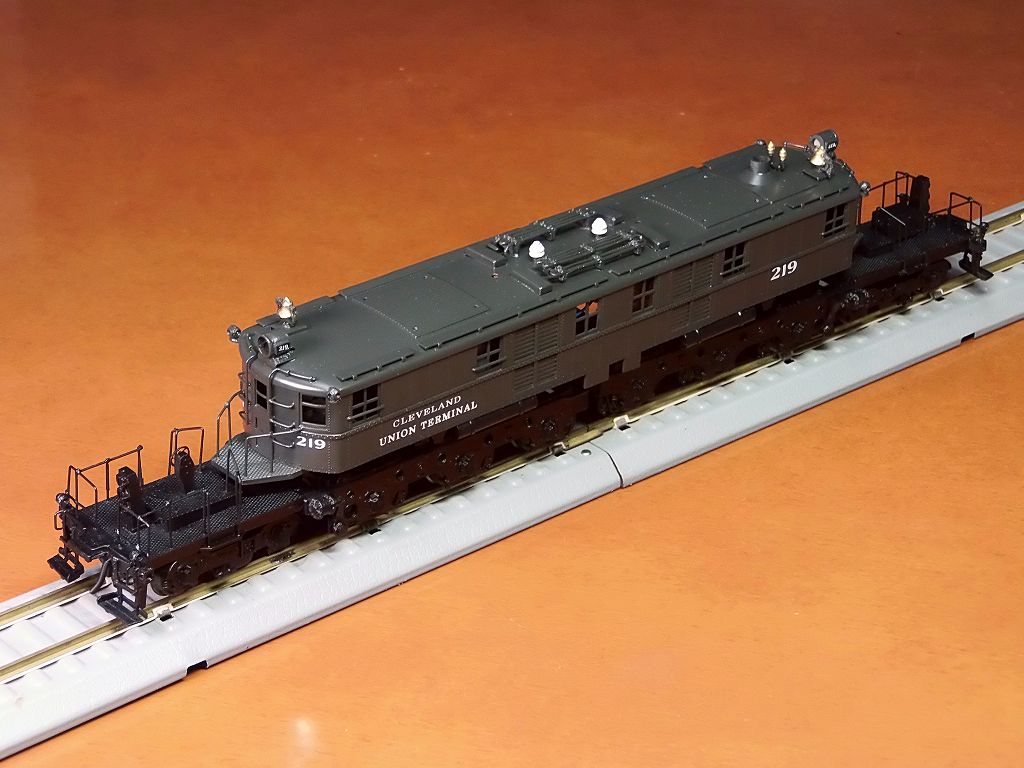

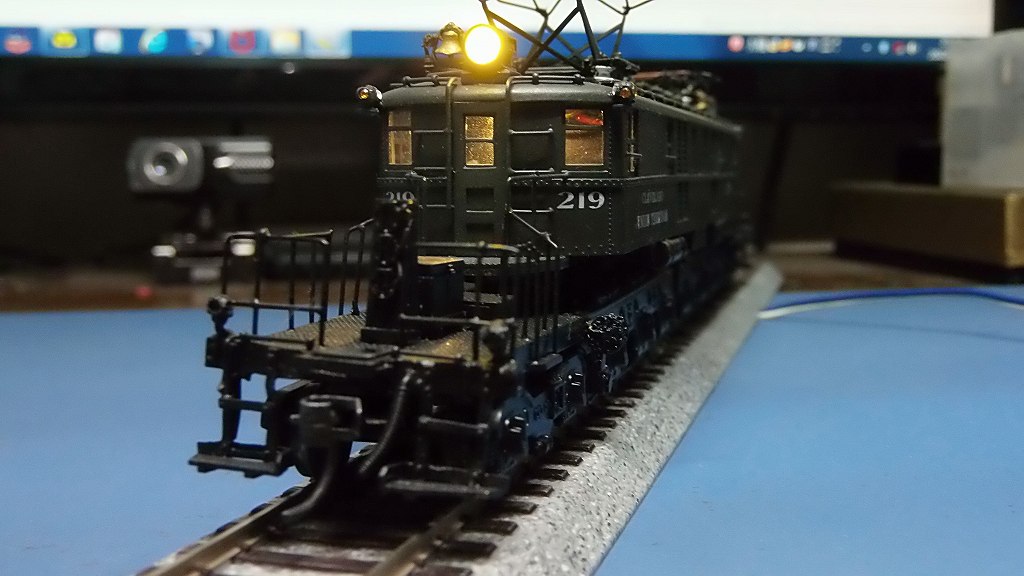

完成しました
自作、錘をしっかり載せ、ヘッドライト LED 点灯 レンズはエポキシ流し込みです
電球色で、明るいのです
碍子を削って作り、今回、パンタまで、改造して作りました
ガラスを入れて完成
よく、ここまで、再生できたと思います ⇒ ホント、つわものだったのだ



引き込み線も着けました



パンタのバランスも良いと思います

明日から、別府鉄道にかかります
仕事が溜まってしまったのだ、連休は、返上です


-----------------------------------------------------------------------------------------------

レストア挑戦記録

3/23〜24 ヤフオクで、入手した、めずらしい、アメリカ型電気機関車

気になってしょうがないので、土日使って、自分の為のレストアにかかった⇒久しぶりのレストア
このところ、製作依頼の注文が詰まっているので、合間でもないと、レストア出来ないのです

なにせ、4〜50年前の手塗りのつわものなのだ 順番狂わして、手をかけてしまったのです

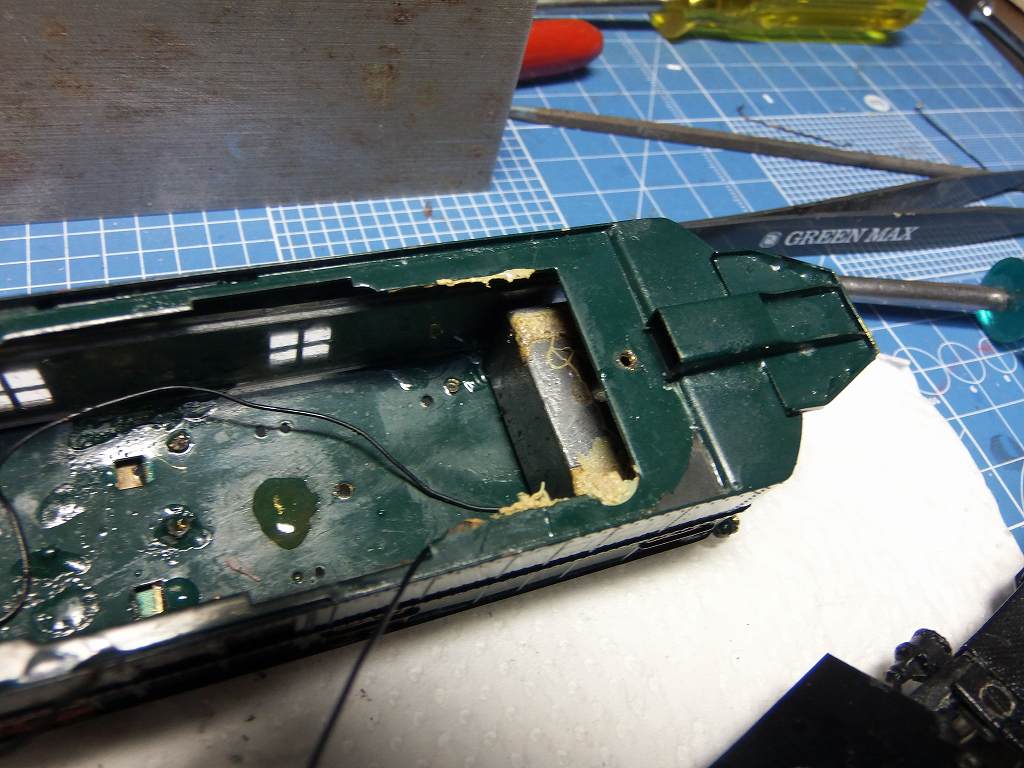

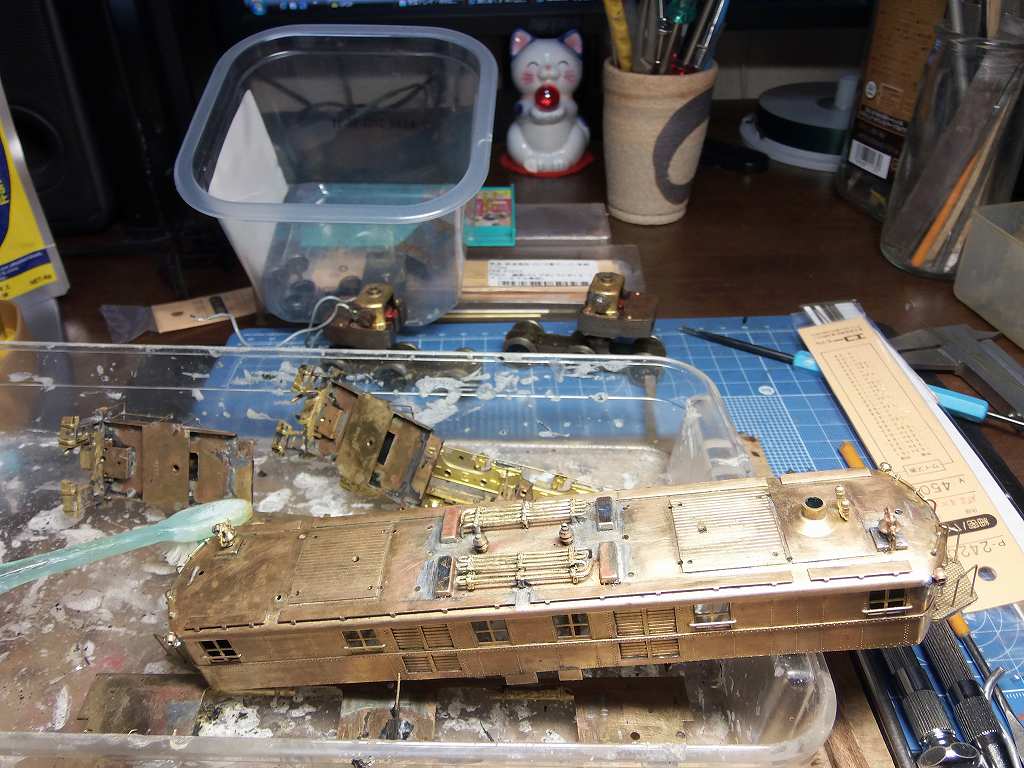

余りに、塗装がすごいので、リムーバーで、塗装をはがした



こんなすごい塗装です 錘もボンド付けなので、既に脱落
前所有者の方に失礼なので、車体の表は、掲載しません

ばらしていくうちに、半田、接着剤がボロボロ取れるのです
半田付けで修理をしていないのです

ガビーン、ガビーン、ガビーン


リムーバーで塗装を落としているうちに、標識灯をなくしてしまいました
流しのゴミまで、あさりましたが、出てきませんでした

鋳物製の標識灯 作るどぉ〜

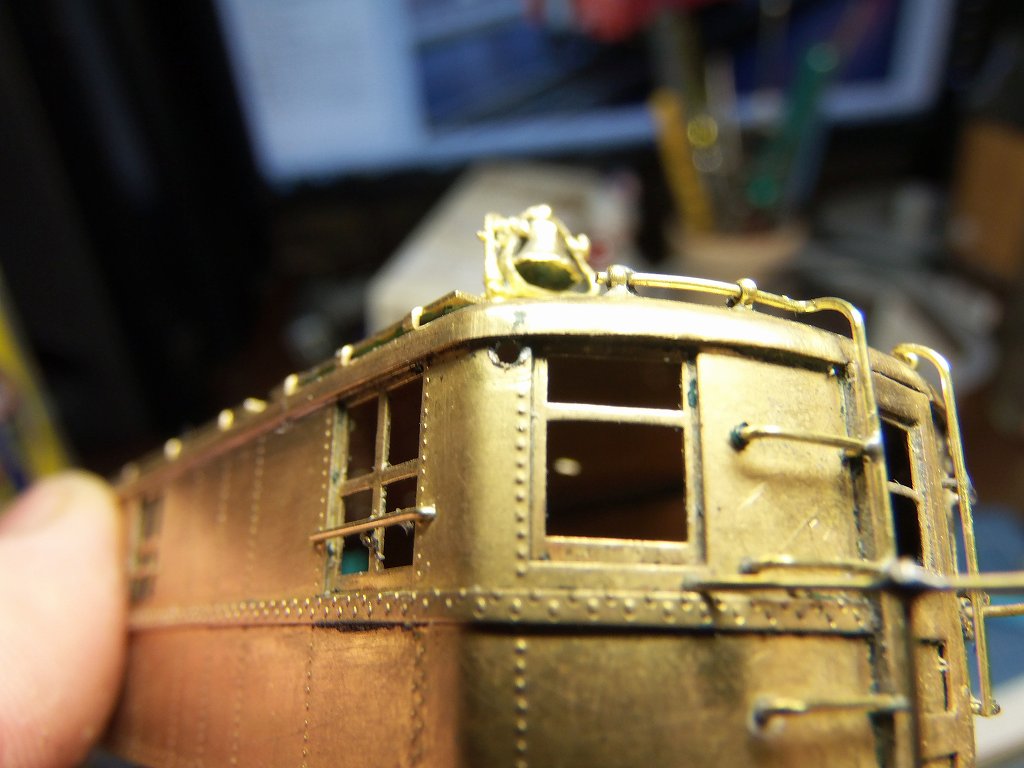

ベルの下の穴にあるべき物がないのです ブラシでこすった時に落ちたのです



この部品です  こんな部品、あるわけ無いでしょう

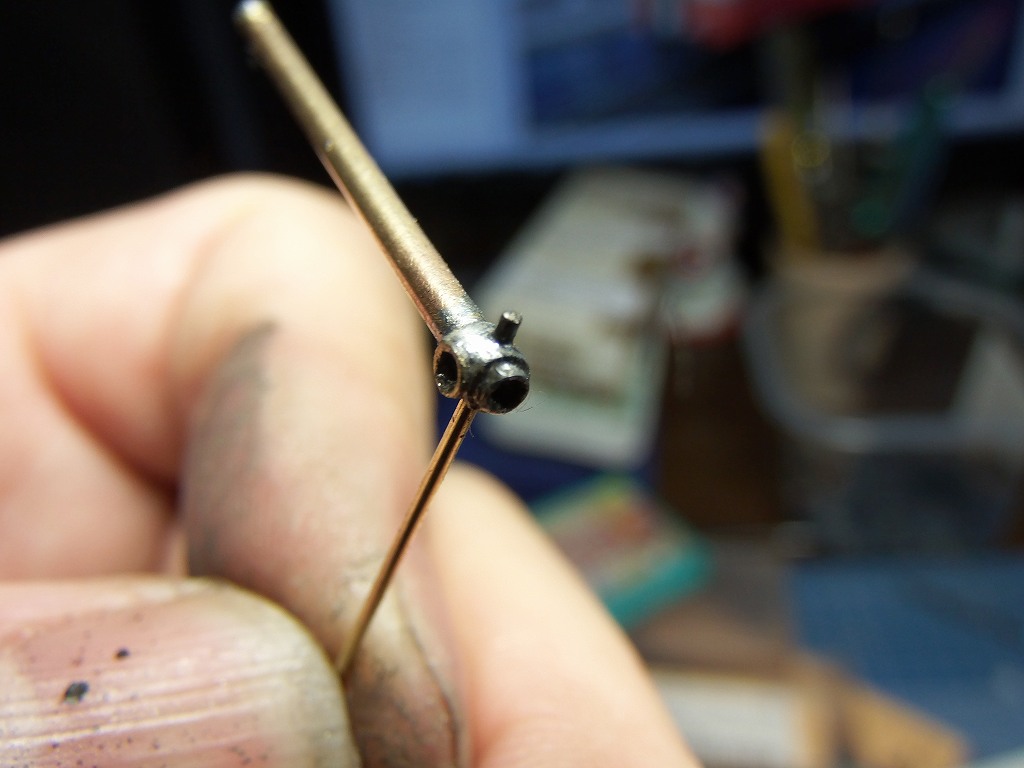

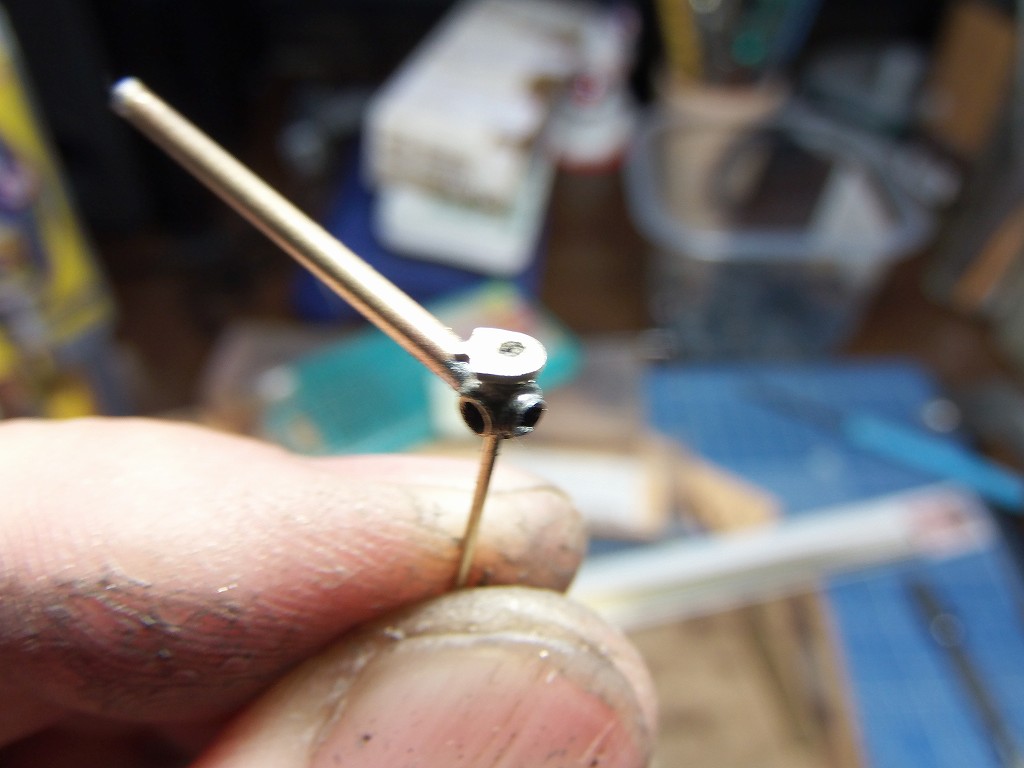

φ1.8 x φ1.5 真鍮パイプ、φ2.4x φ2.0 真鍮パイプを使い、半田付け、切断
φ0.7 真鍮線を位置決めにさして、半田付けしました



ステーを0.4t 真鍮板からヤスリがけして製作

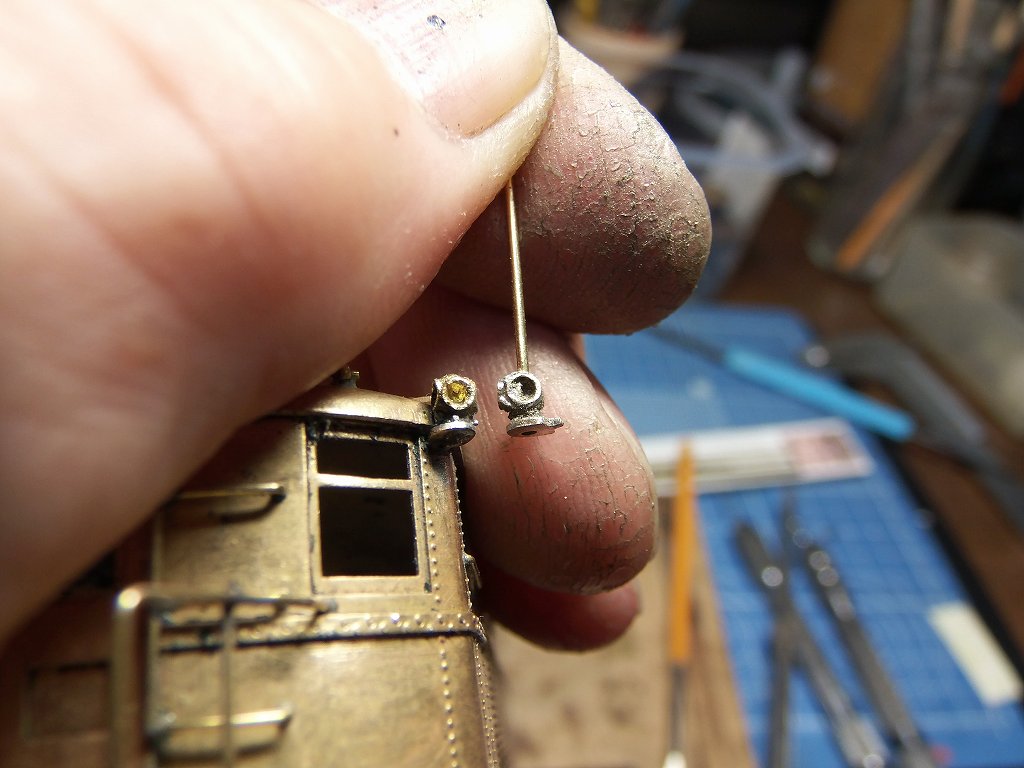

並べてみました、良く出来ているでしょう まず、判らないと思います

要は、ロストワックス用の中子を作るつもりで、作れば良いのだ

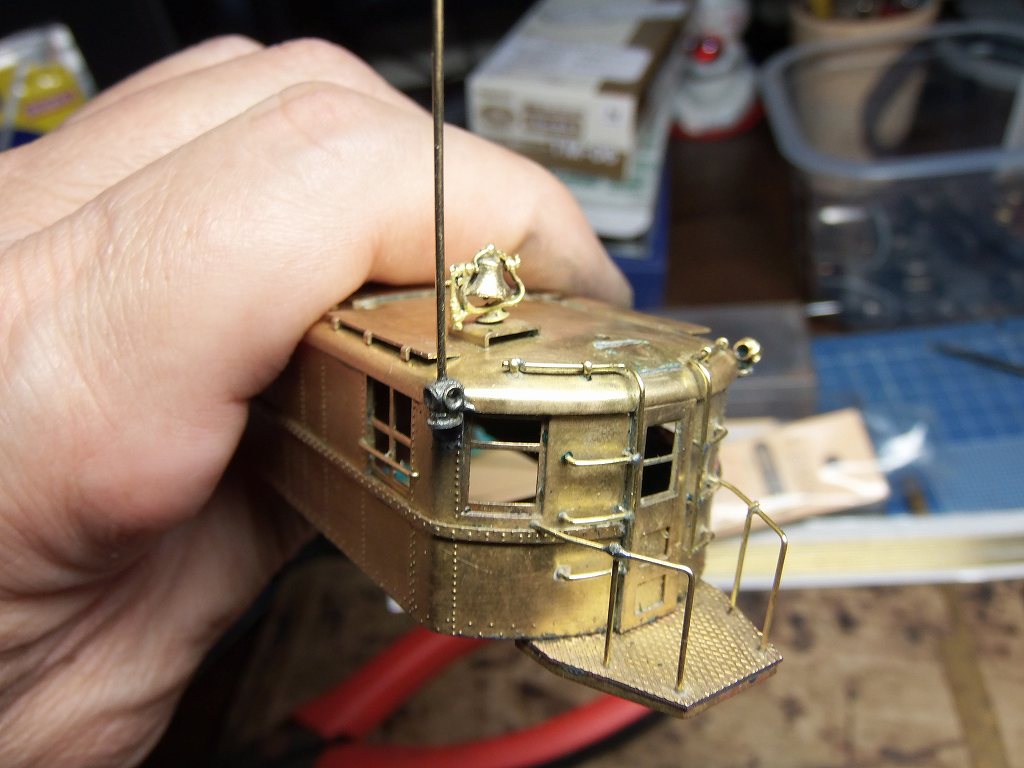

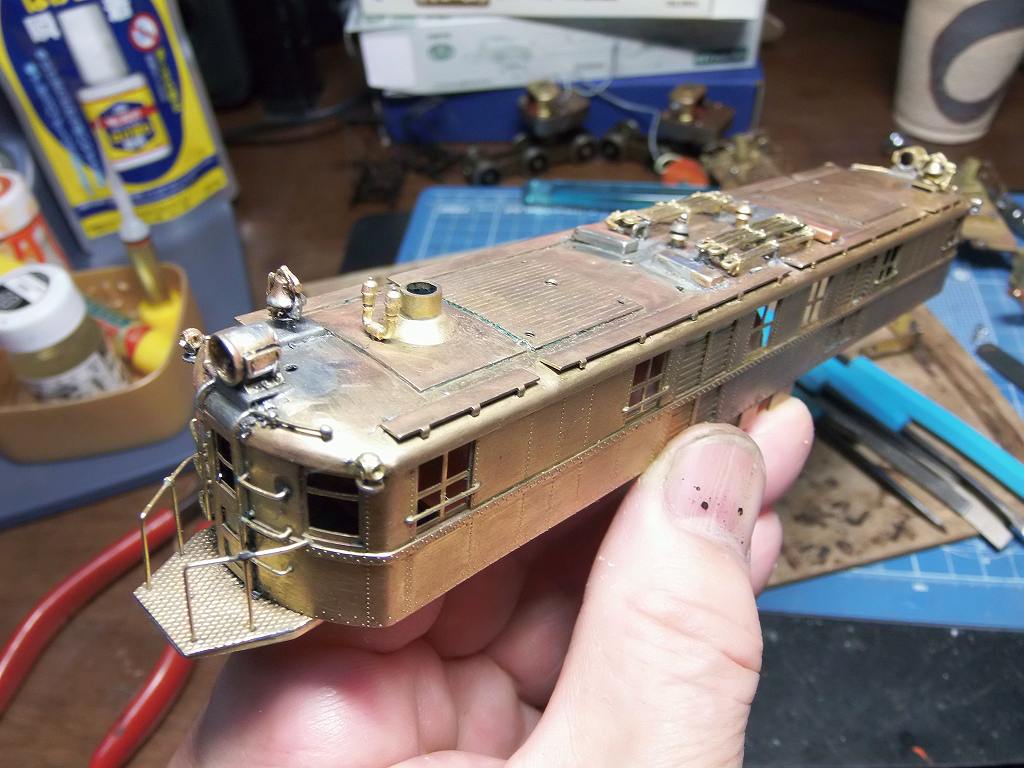

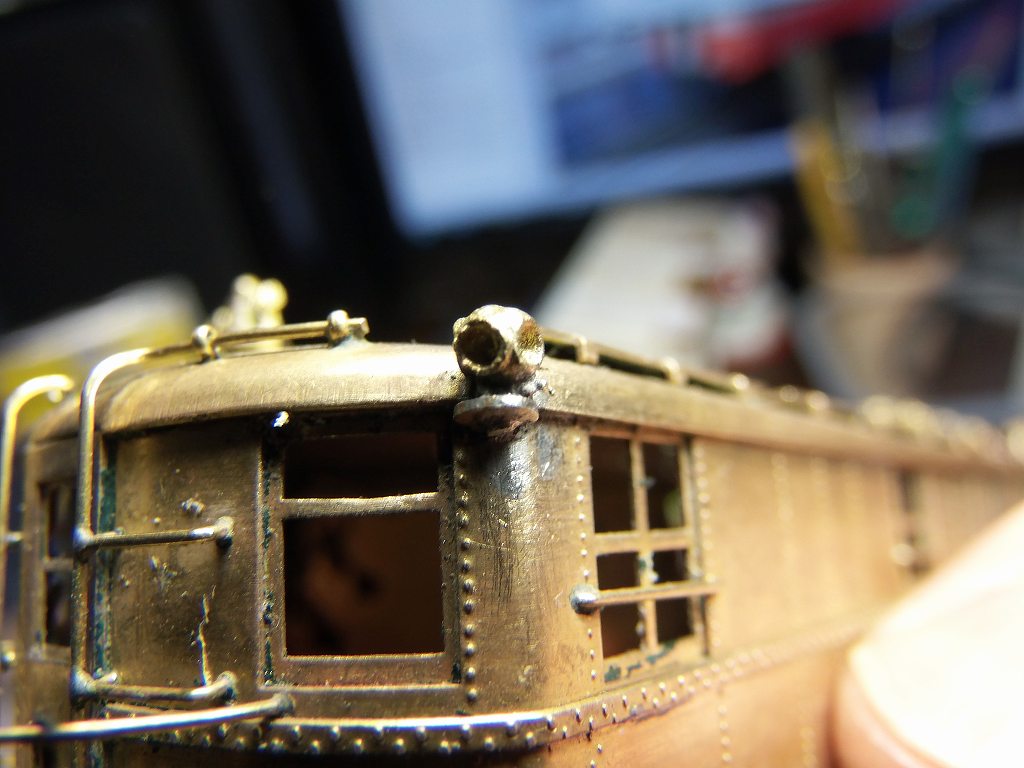

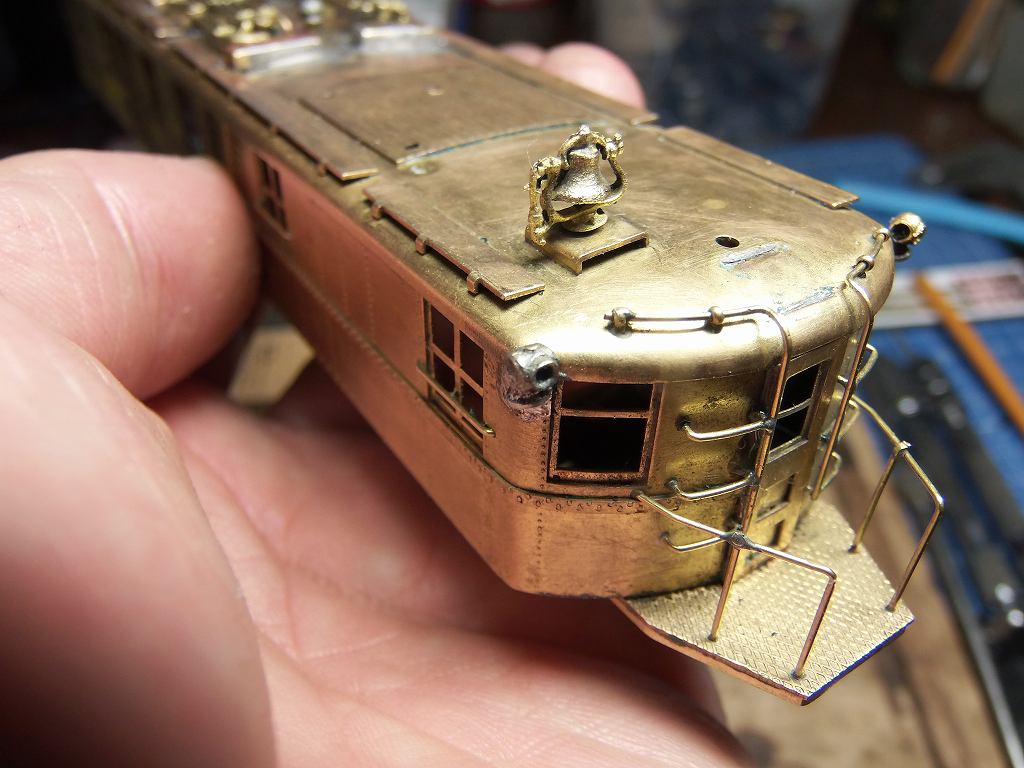

車体に半田付け



判らないでしょう
俺は何でも作るのだ だからレストア屋なのだ

手に入らない部品を作ってしまうのです ヒッヒッヒー 上出来〜っ

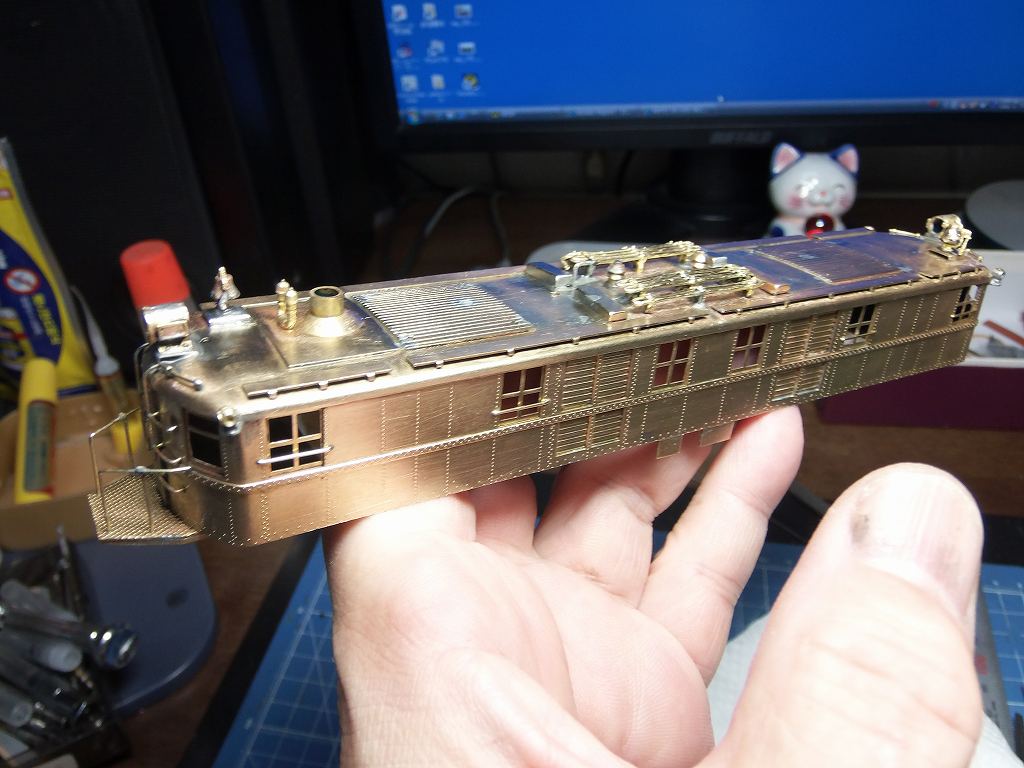

こんな風にほぼ、未塗装車体の出来上がり

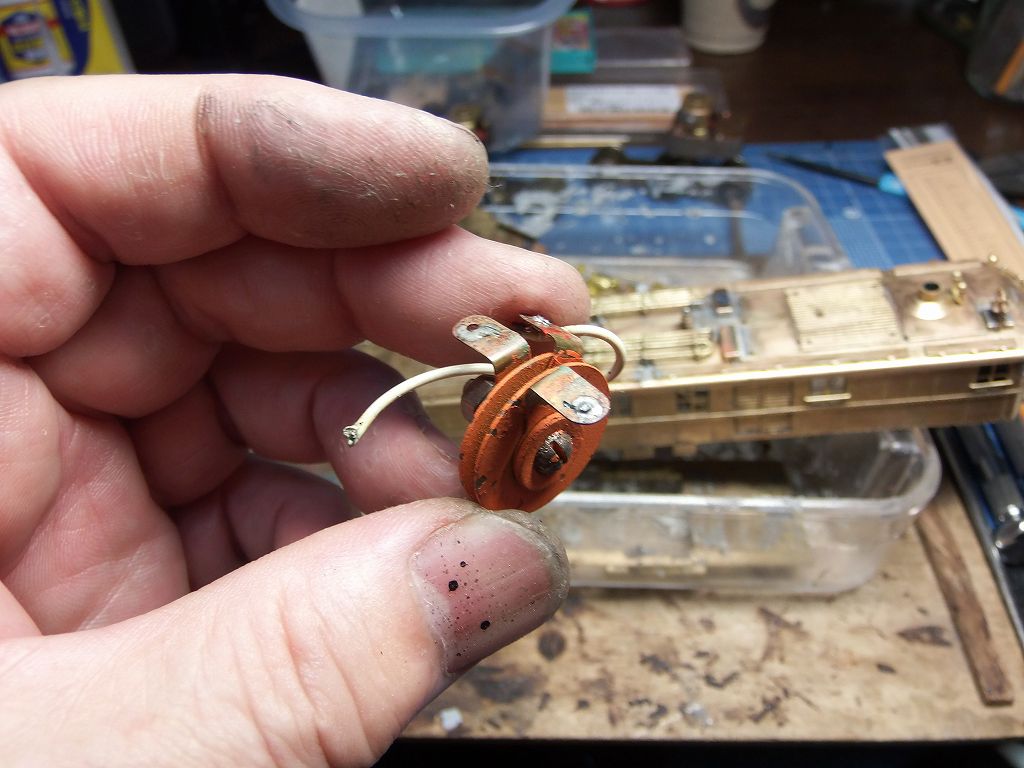

これは、使わない わかる?  若い人は、知らないだろうね
セレン整流器なのだ、俺が、子供の頃は、これしかなかったのだ

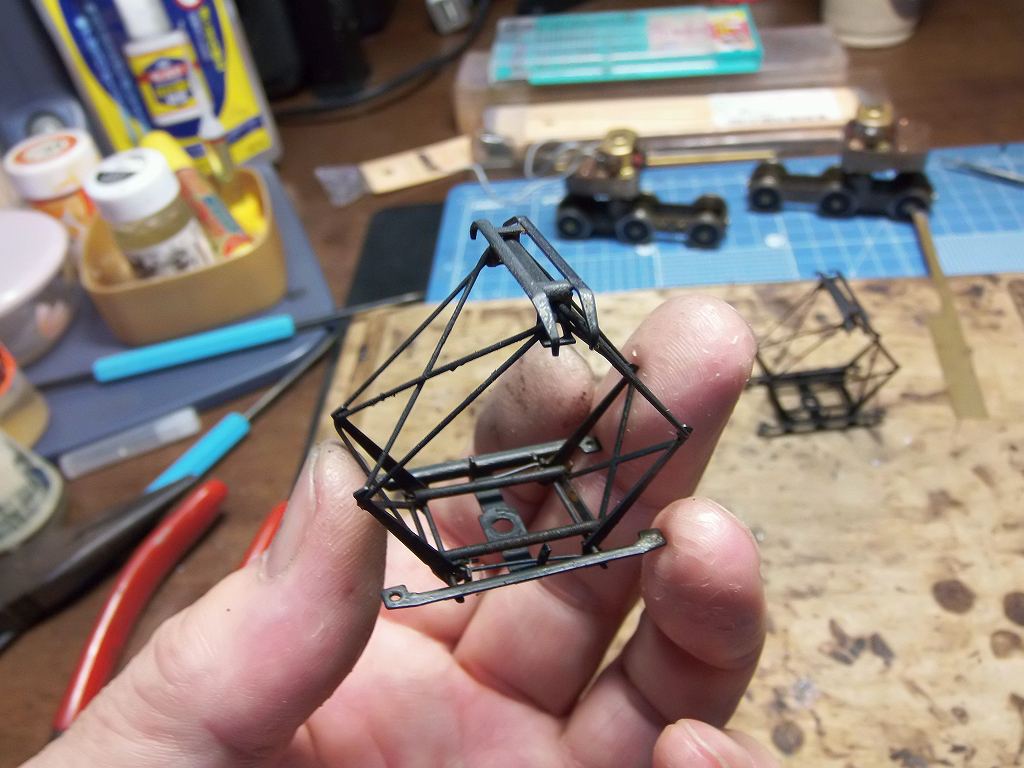

パンタクラフ 実は、鉄板製だった シューの部分のみ、銅版製です

よって、黒染めしました 染まったら、すぐに、定着液に漬け込まないと、赤錆に変わってしまうよ

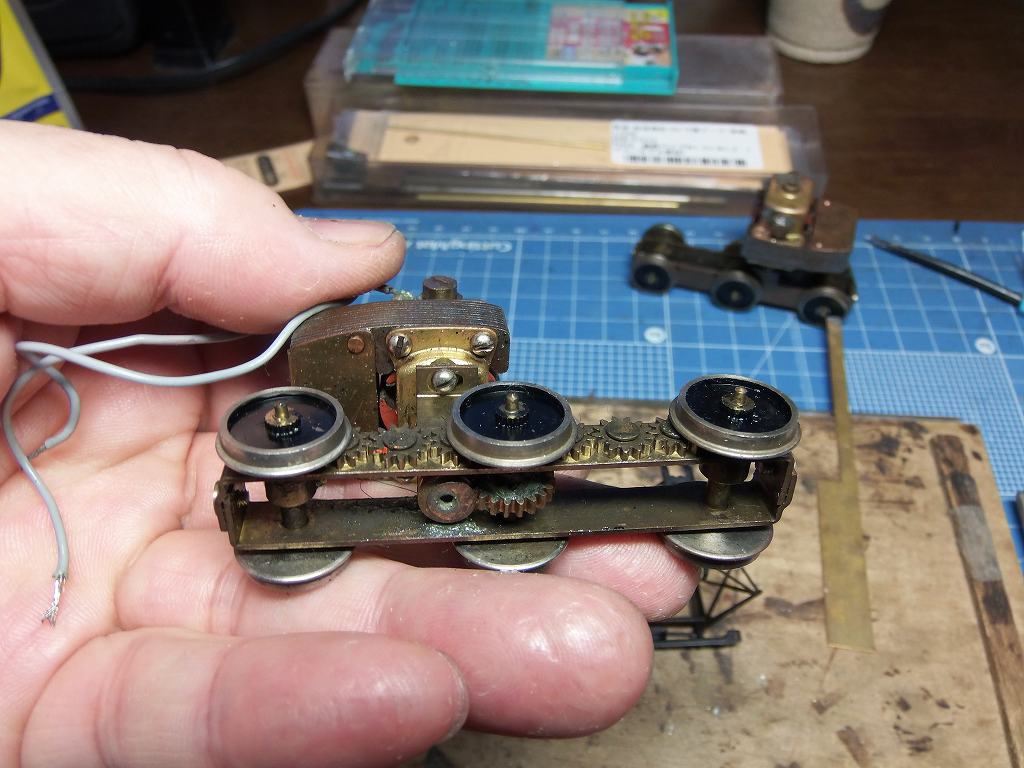

DV モーターを2基、大型の3軸、インサイドギヤを使っています

モーターも修理しました 軽やかに走ります
これは、缶モーターに換装しません ⇒ 考古館行きなのです

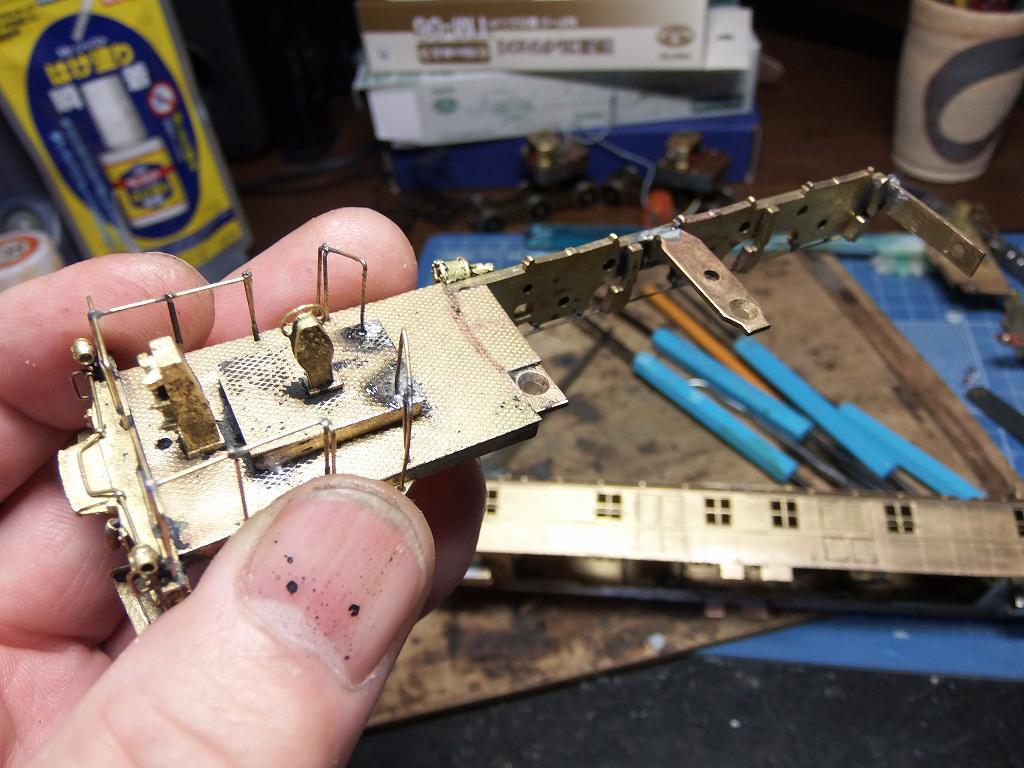

デッキ部分も、半田を全てやりなおしました 主台枠も半田しなおししました
なんせ、ボロボロ半田が取れていくのですよ

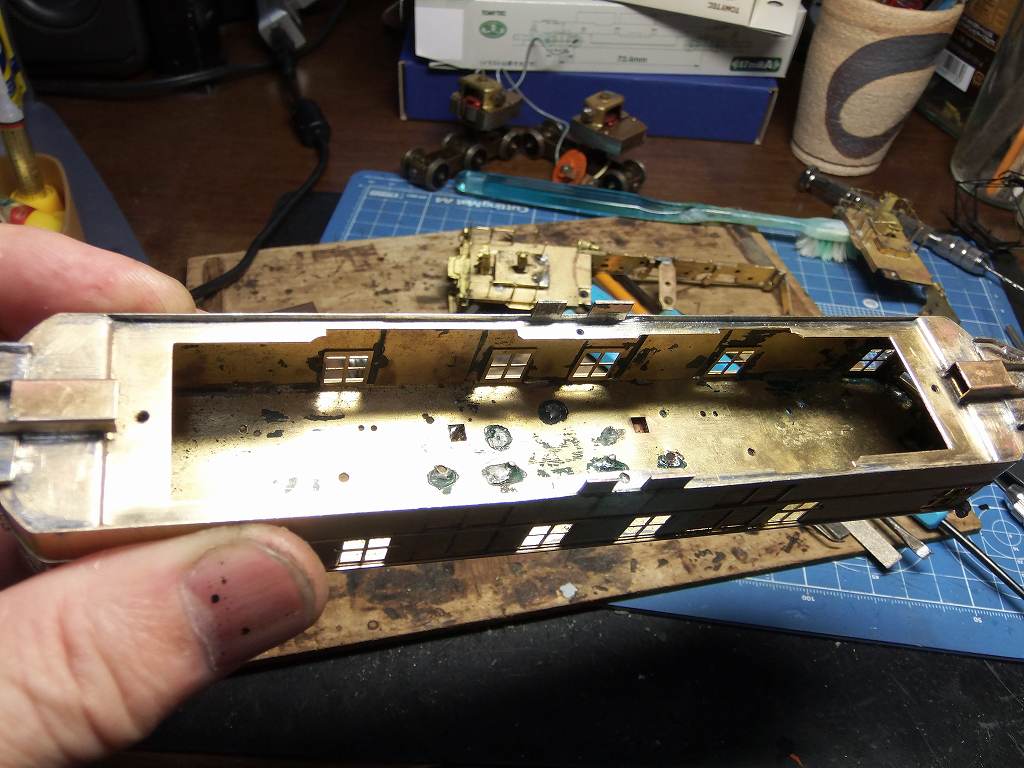

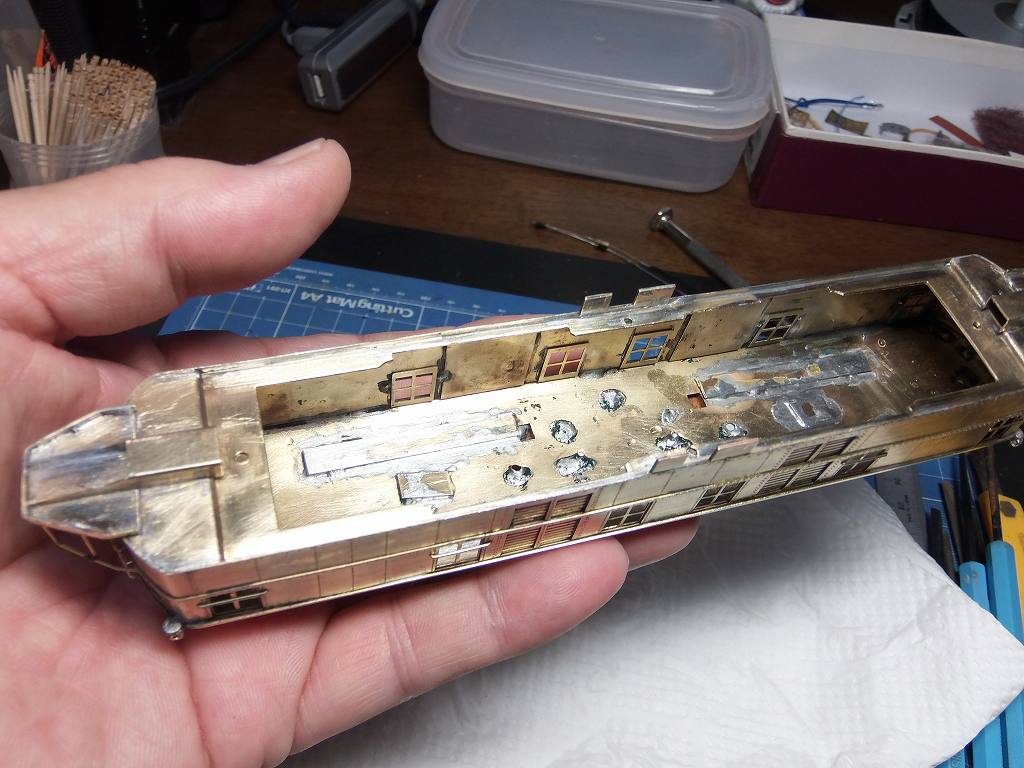

車体裏もピッカピカにしました

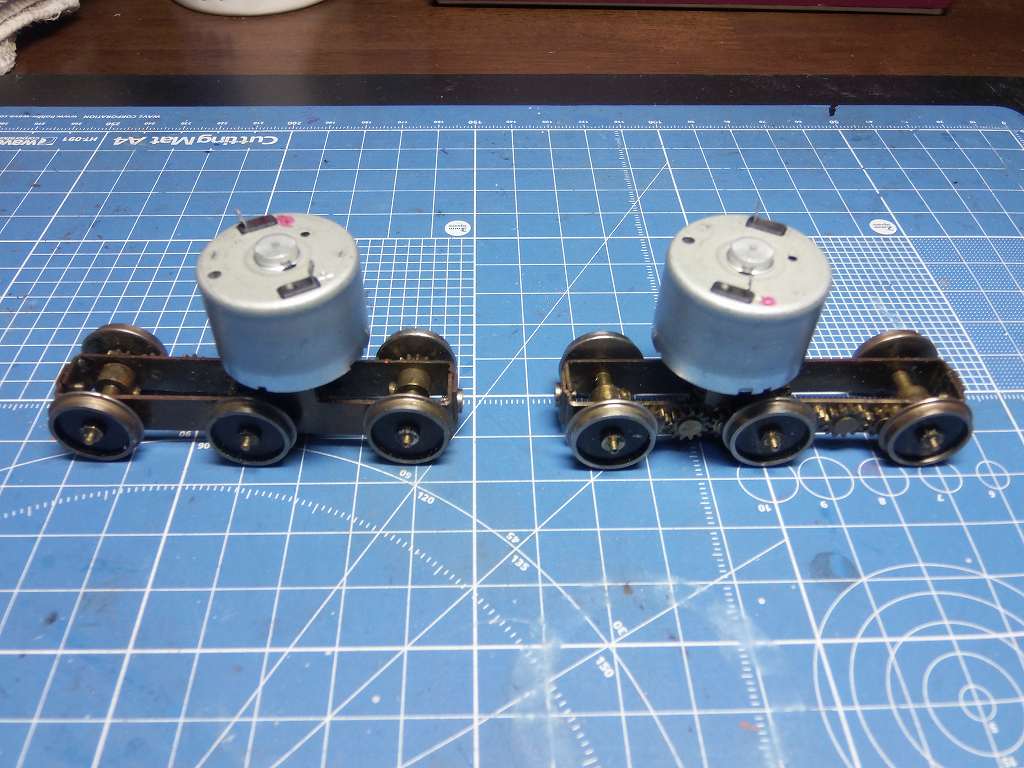

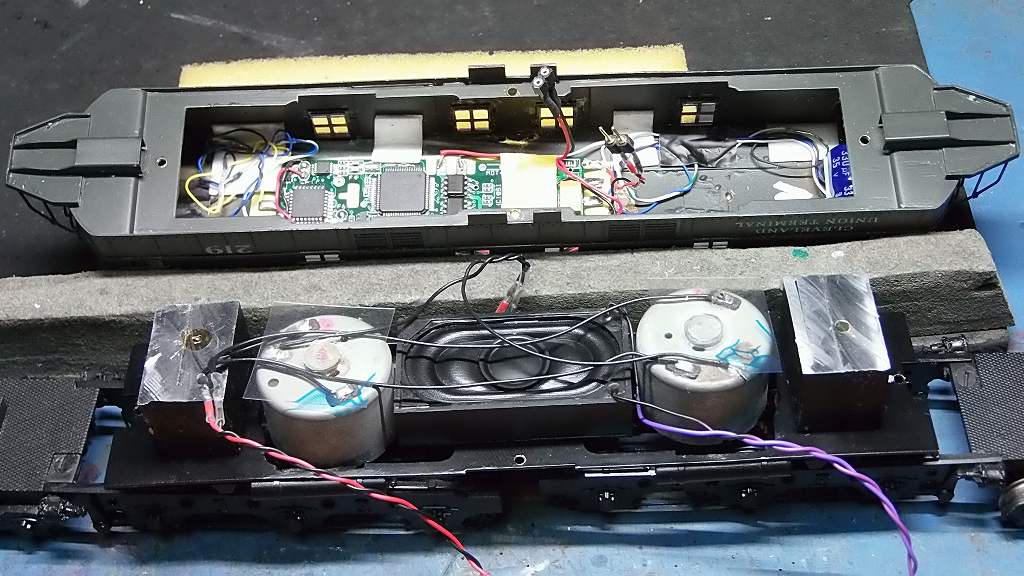

3/31 モーターを載せ替えました



何で替える気になったかというと、
先日入手した、手付かずのTOBY 4030 にモーターが着いていなかったのです

4030 用にヤフオクで手に入れた、4個で、\2,200 送料\500 簡単決済、\98 かかったが、安物です。
振動、軸にガタが多く4個のうち、まぁまぁ使えそうなのが、2台
これを4030 に着けようとしたのですが、失敗、入らなかったのです
で、逆にP-1a に着いていた、DVモーターを4030 に加工して、取り付けたのでした

P-1a に着いていた、DV モーターの内、一台がガタが多かったので、良い方を一台使ったのです

4/16 塗装が出来ました



ピカピカに磨きました



内部も丁寧に磨きました



ニセ物のパンタグラフが取り付けられていました
当然、取り付け穴が開けられていましたので、塞ぎました

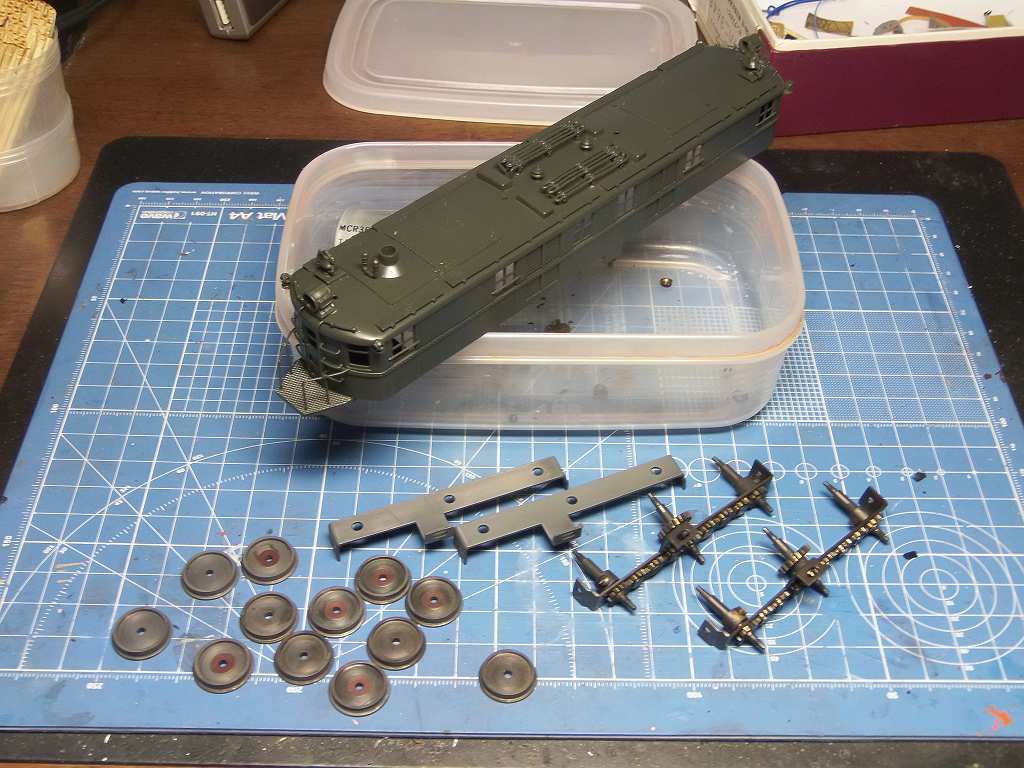

塗装をして、足回りを黒染めしました

黒染め液は、「カラス」を使いました
カラスも使い慣れてくると、鋳鉄用 A-103 が良いですね
これを、一種類持っていれば、鉄〜真鍮まで、染めてくれます

真鍮への、発色も鋳鉄用の方が良いのです

塗装をしようと、色々、調べていたら、発売元が判りました

西海岸のMODEL ENGINEERING WORKSと言うところでしたが、Made In Japan とだけしか判りません

"CLEVELAND UNION TERMINAL ELECTRIC ENGINE"

と、言うことで、メーカー塗装されているものが有ったので、

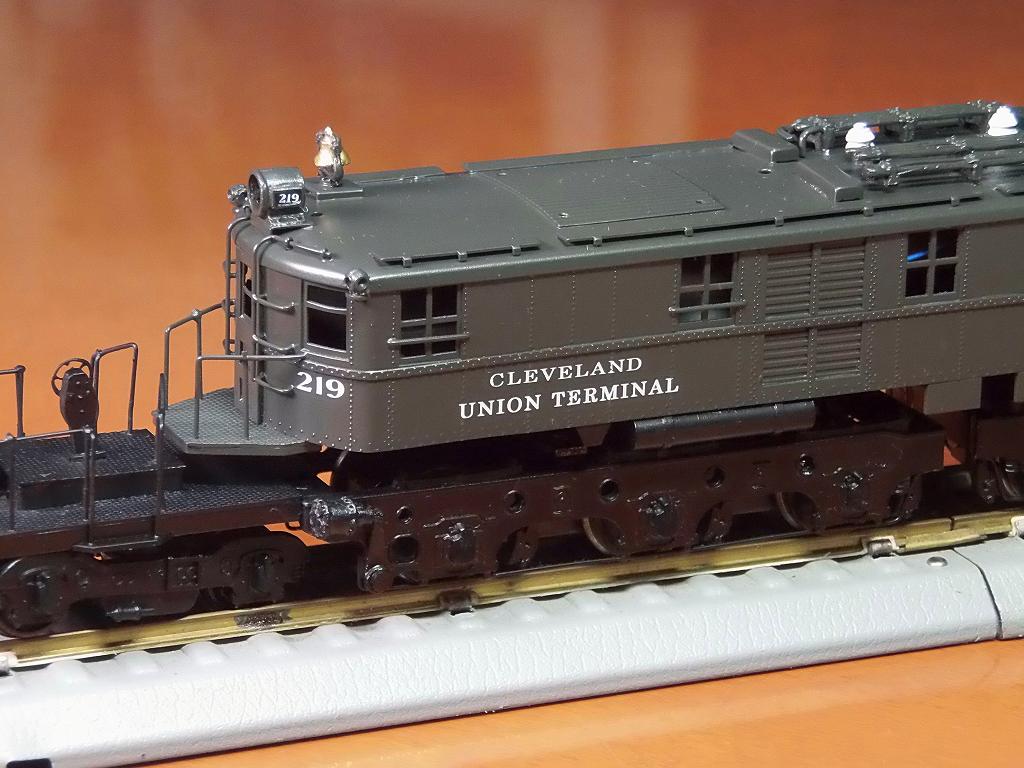

塗装色は、CLEVELAND UNION TERMINAL P-1a で行いました


機番は、219 号機とします

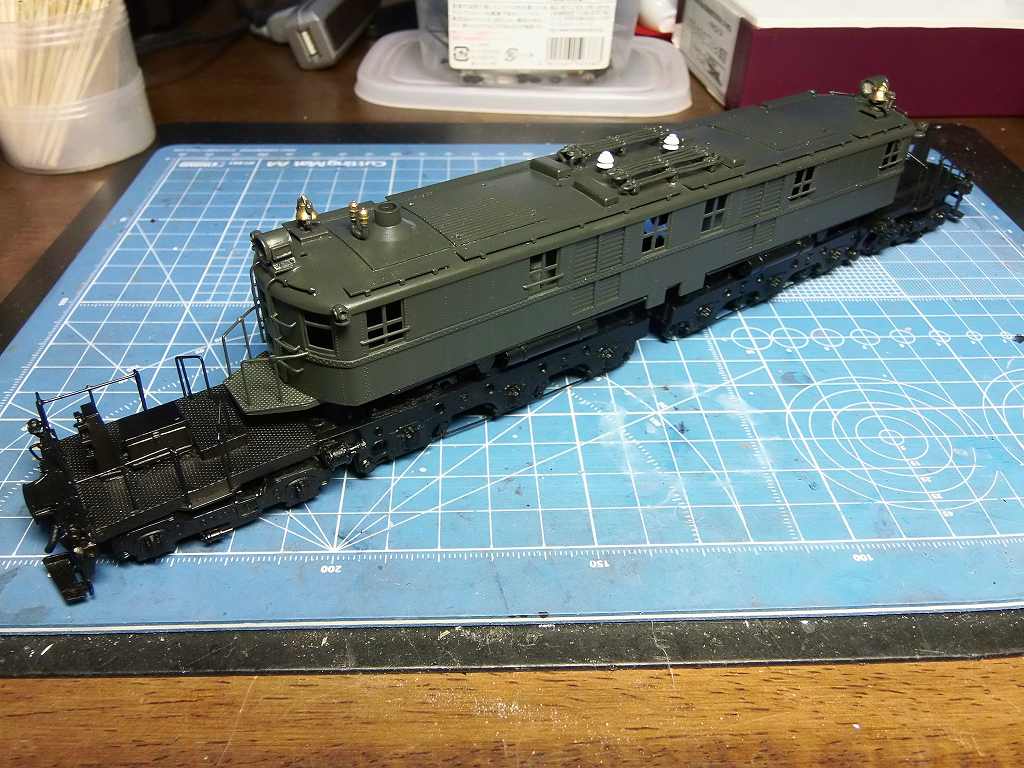

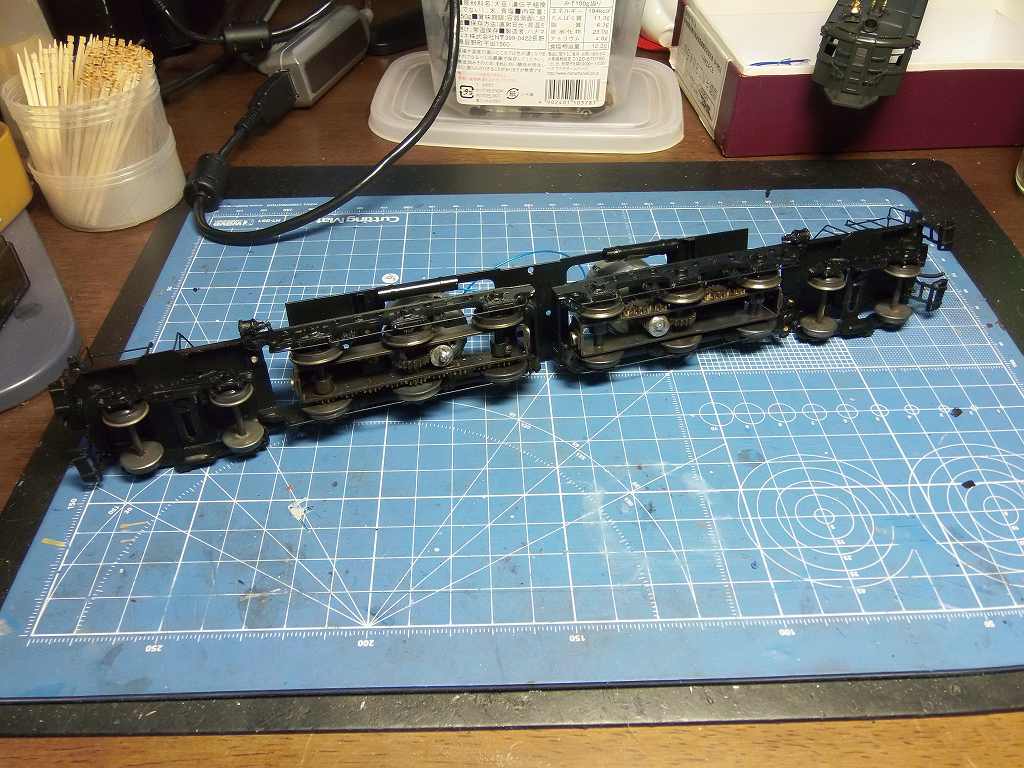

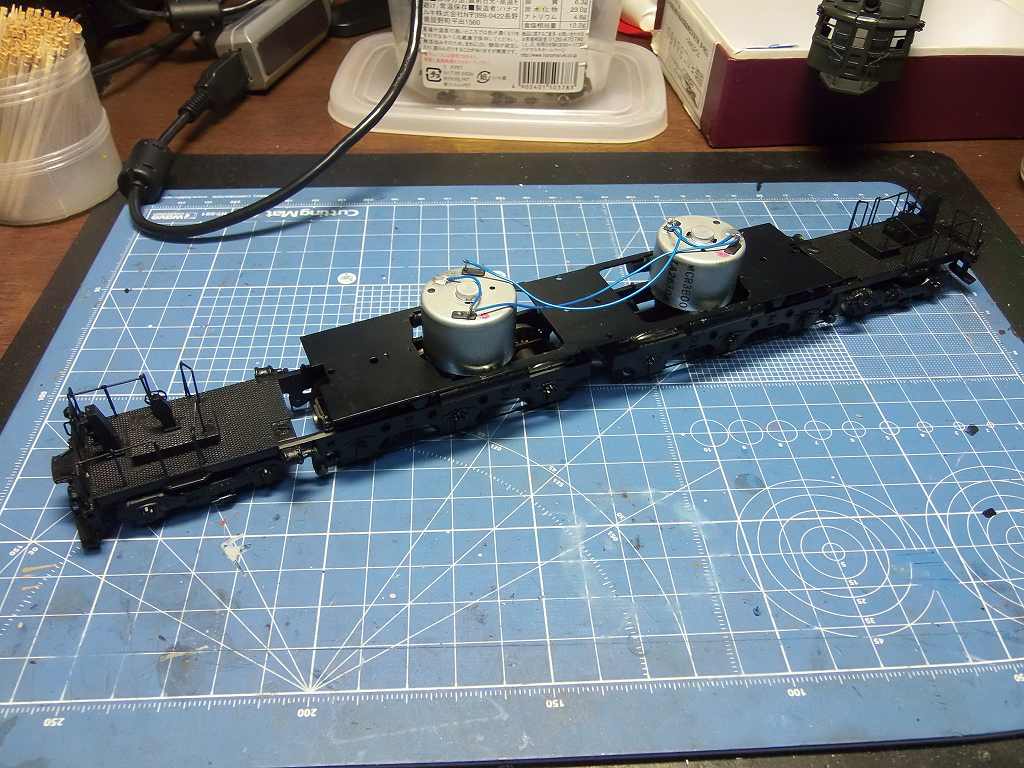

4/17 下回り完成 試運転 やっと、OK牧場



ショートしまくり、大変でしたが、何とか治まりました



床板が、一段高い所にあるので、モーターのケーシングが、首振り時、ボディに当たってショートするのだ

そうかといって、モーターを上げるにしても、いっぱい上げても、床板以上にならないのです
あたる所に、絶縁物を貼り付けて逃げました ⇒ 今更どうにもなりまへん

R750 の S字が通れましたので、OK 牧場かな



まぁ、DV モーターより、少しましかな 随分 低電圧で回りだします
驚く無かれ、1.24V で、発進します 困ったもんだ 私の自作トランジスタアンプは、これが、最低Vなのだ

直列にしてみようかね、理論的には、2.5V で、発進しますよね
やってみました が、ダメでした それでも少し動くのです
尚、悪いことには、最大電圧、12V で、高回転が出ませんでした ⇒ アタリマエダロー

さぁ、今晩は、デカールを作るぞ〜


4/18 デカールを貼り付けました



だんだんと、かっこよくなってきました

パンタグラフを作る気がだんだん湧いた来ましたョ



今晩、窓ガラスを入れて、ヘッドライトを付けます

後、脱落していた、錘を付けないとね モーターが軽くなったぶん、錘を増やさないとダメだ

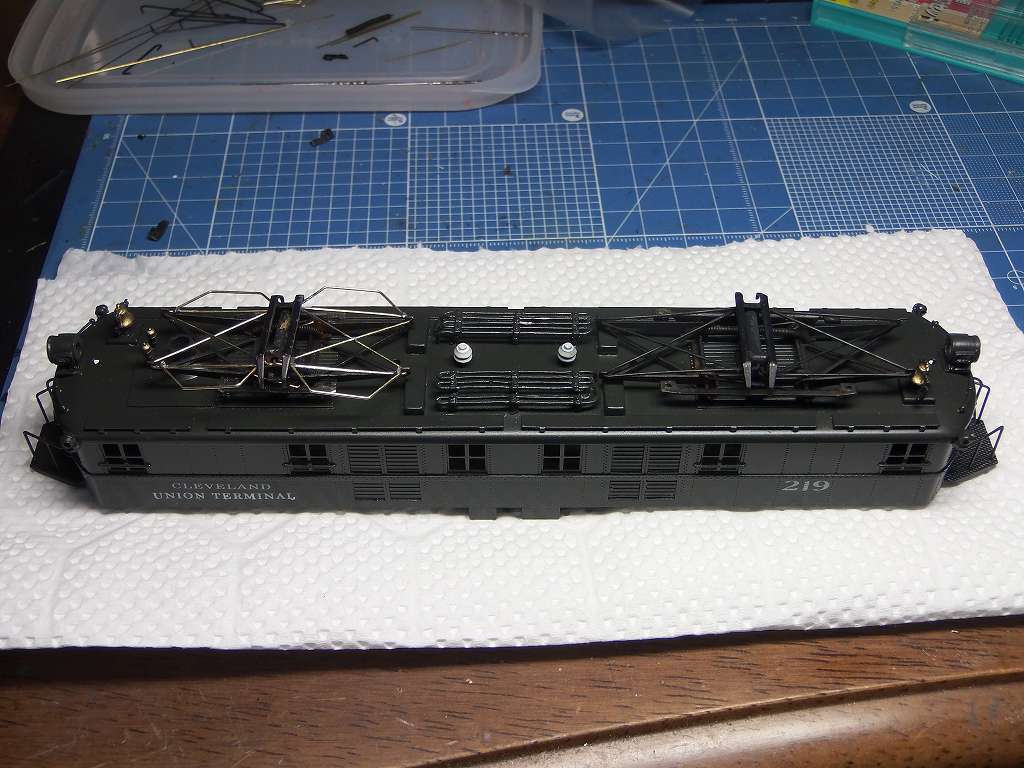

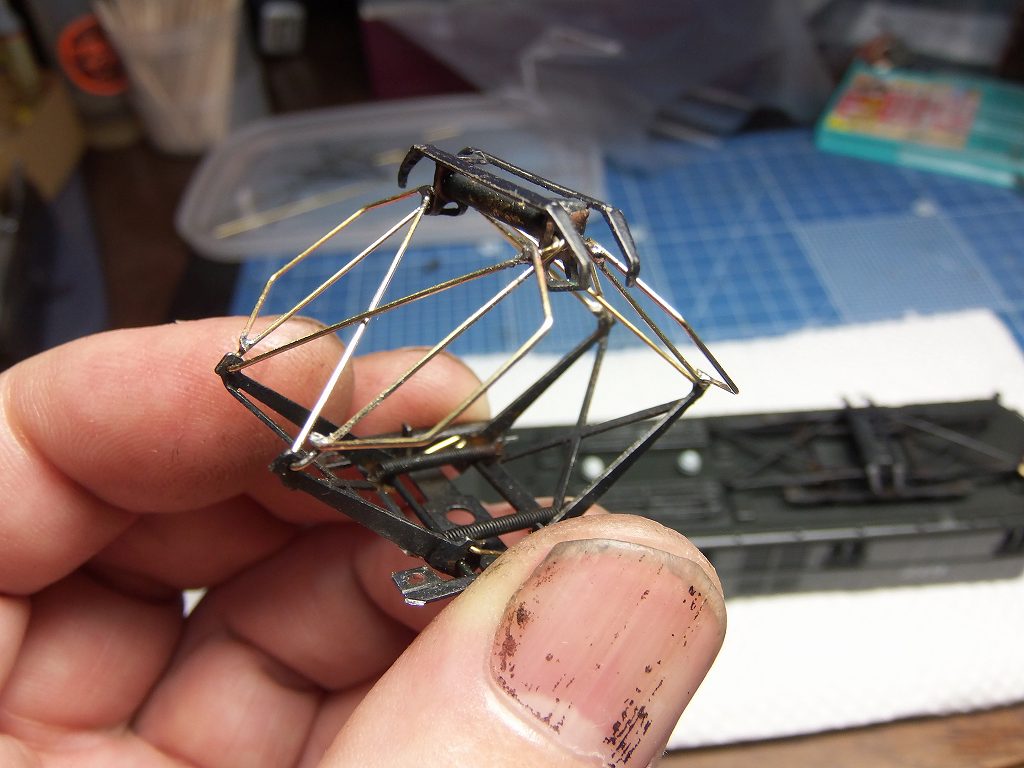

4/20 パンタ作ったどぉ〜



何処をさがしても、部品が見つからないので、作っちゃいました
少しベースの形状が違いますが、スケール的には、良い出来になりました

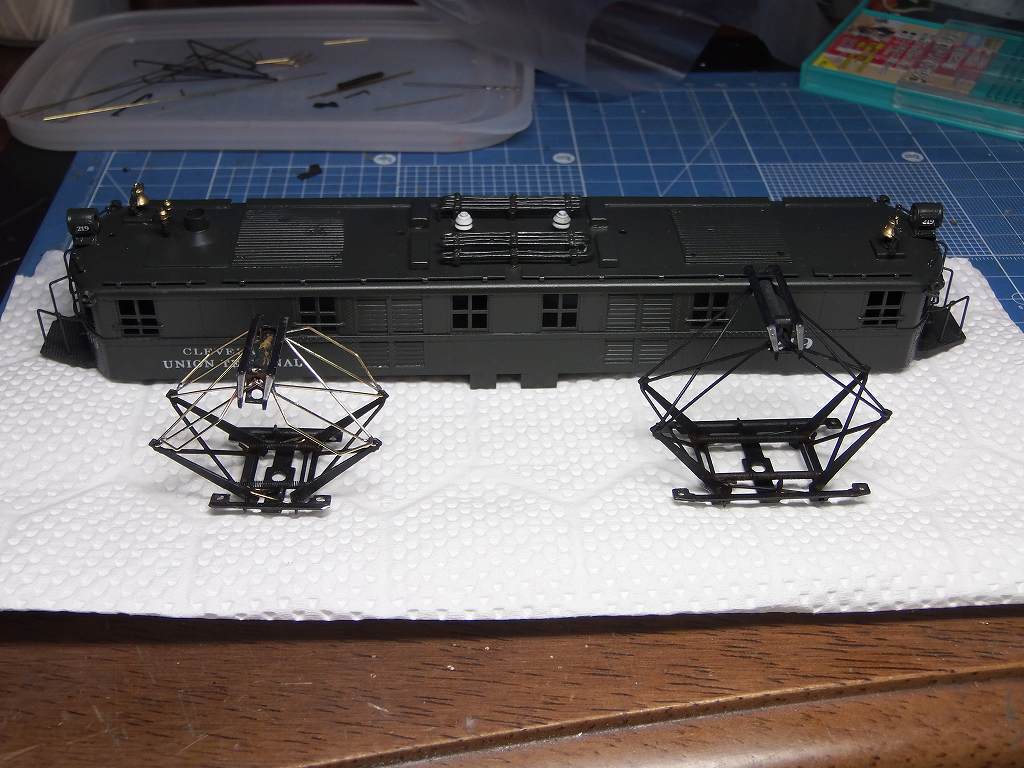

右が、屋根に穴を開けたい放題で、取り付けられていた、特大のパンタ GG-1 のやつかもしれませんね



とにかく、大きすぎて、屋上機器に当たるので困って作り変えました
一基作るのに、一日かかりました、もう一日かかるでしょう
でも今度は、当らずに正規の位置に設置できます

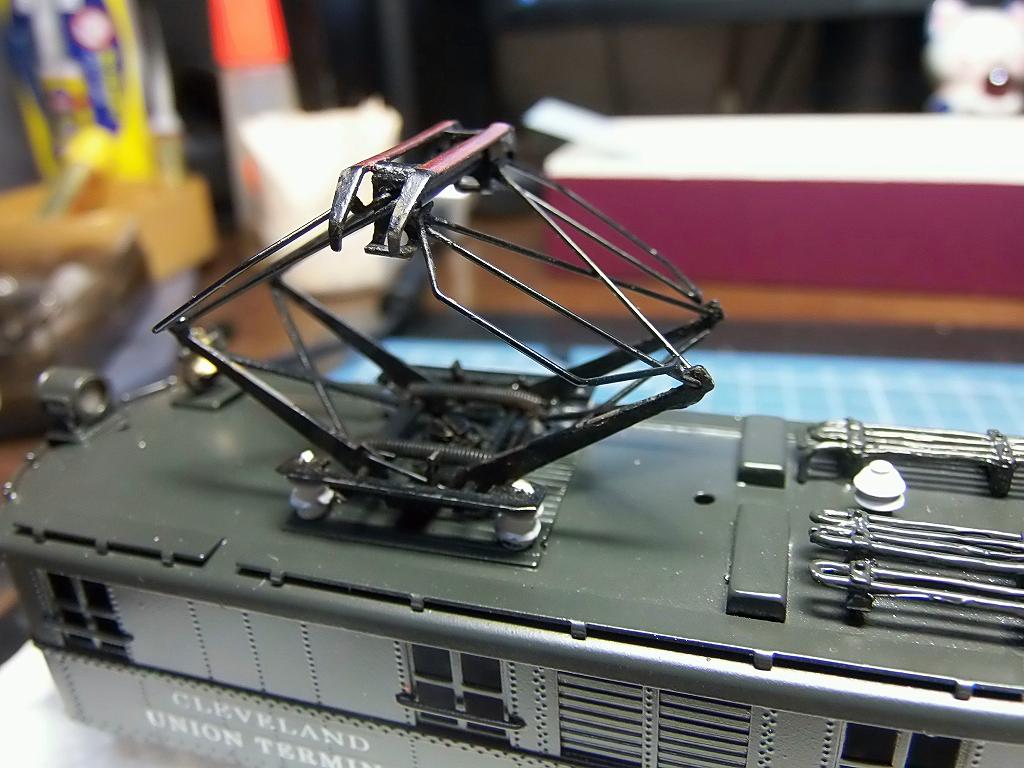

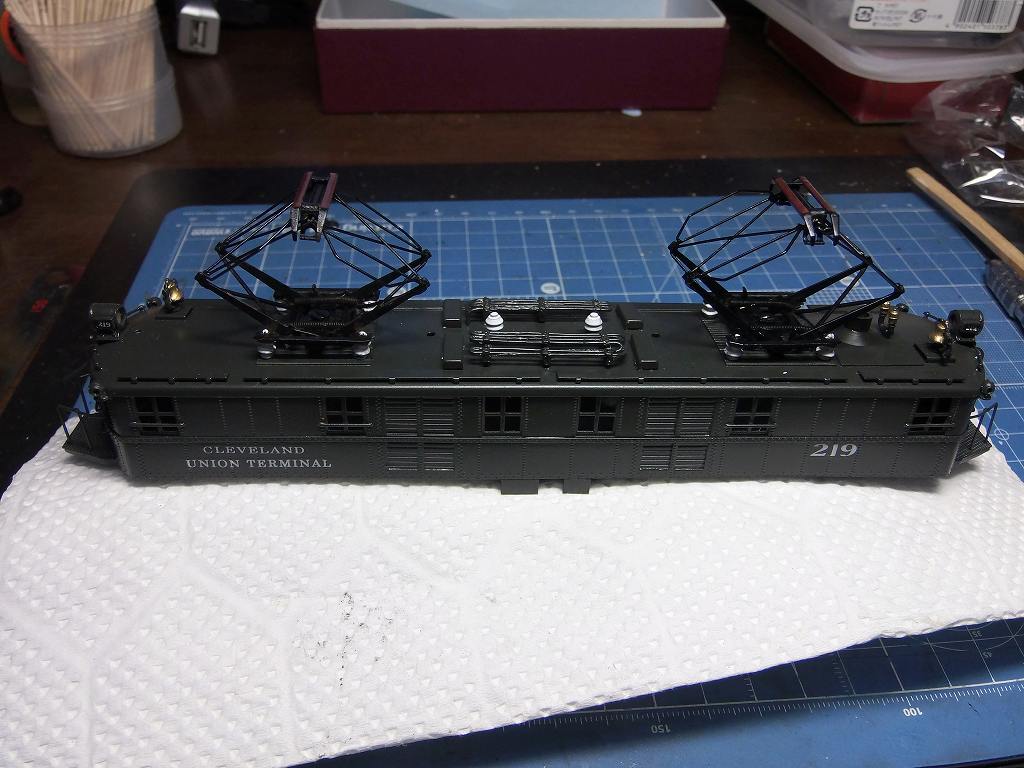

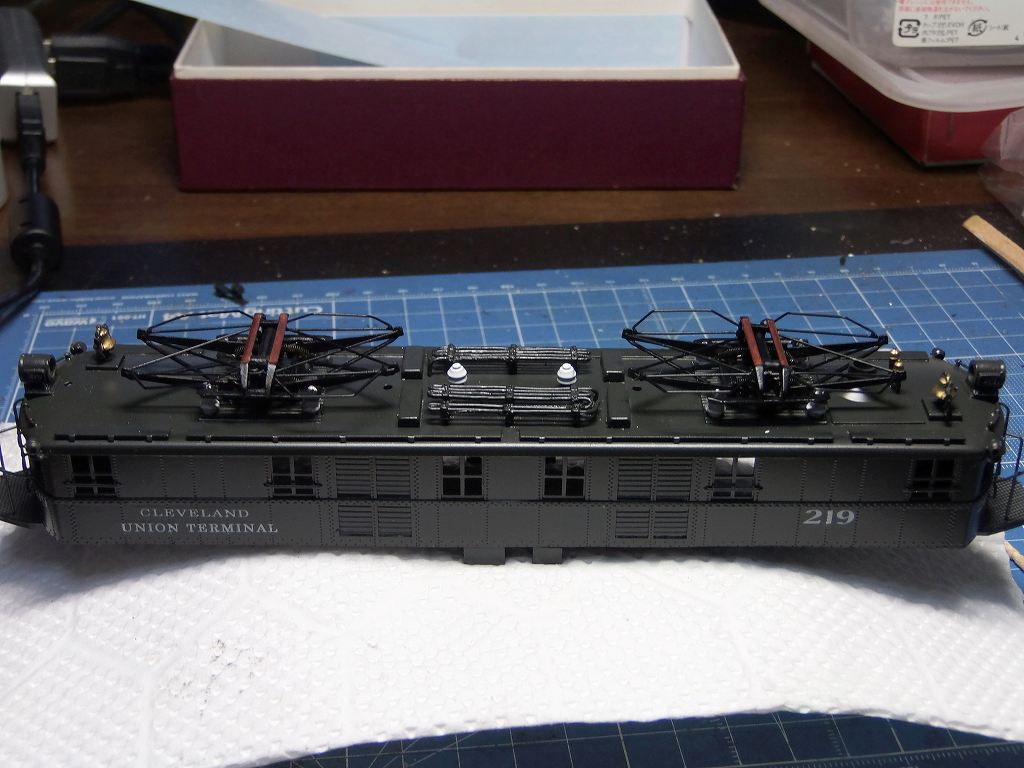

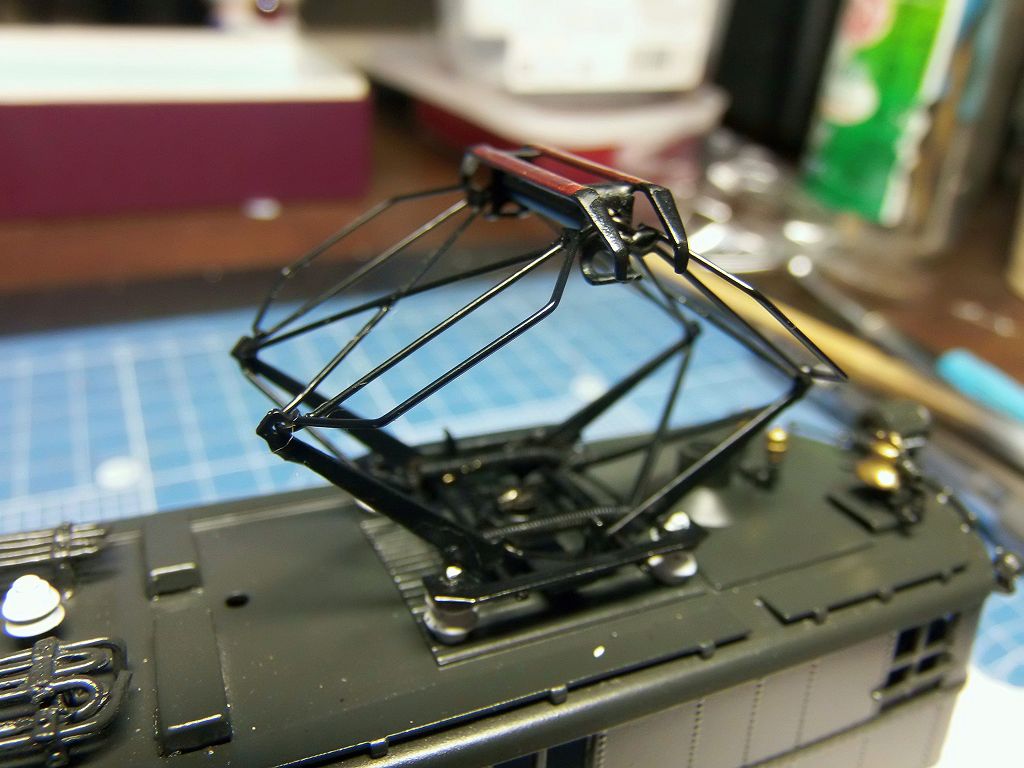

4/22 パンタ、出来ました



久しぶりに作りました 近鉄 デ51 (N ゲージ) の、大型(船 2 つ)パンタを自作して以来なのだ





姿勢もいいね 右側は、レンズで歪んでいるだけだよ 大丈ビ



ちゃんと、たためます

後は、引き込み線用の碍子を作れば O.K 牧場

でも、お客様の注文品を作る合間、合間、俺の休日に作りました

大急ぎで、やっと完成しました
