PHOENIX　JNR キハユニ16 製作記録

2023/12/31　YOU TUBE に UP しました

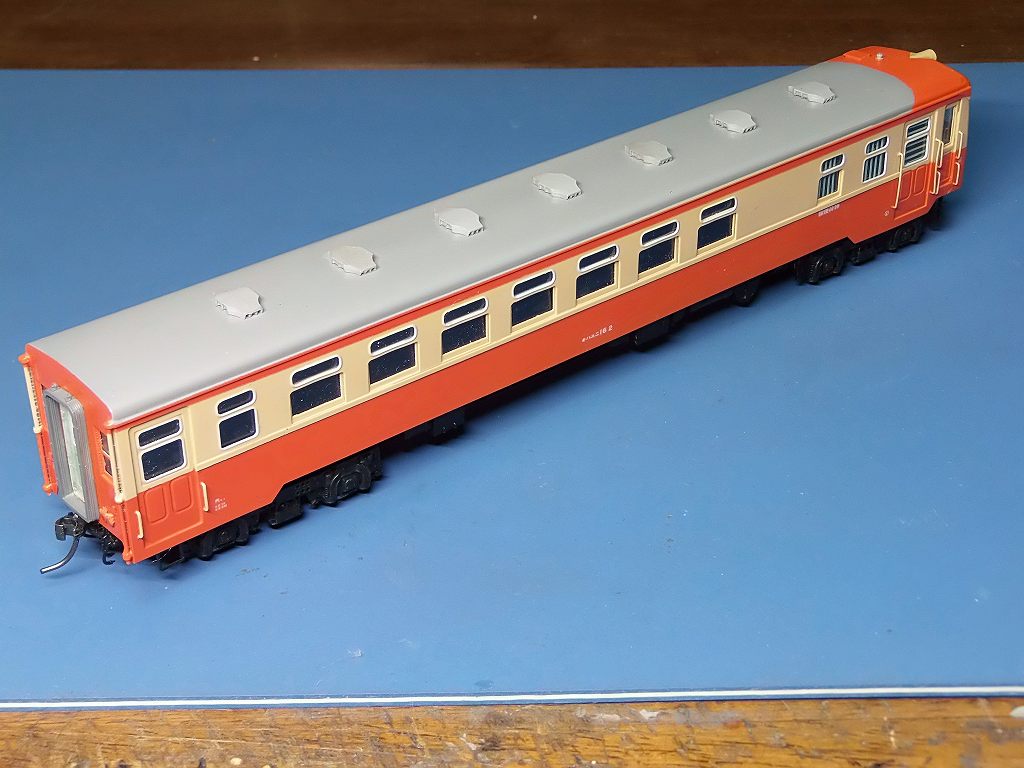

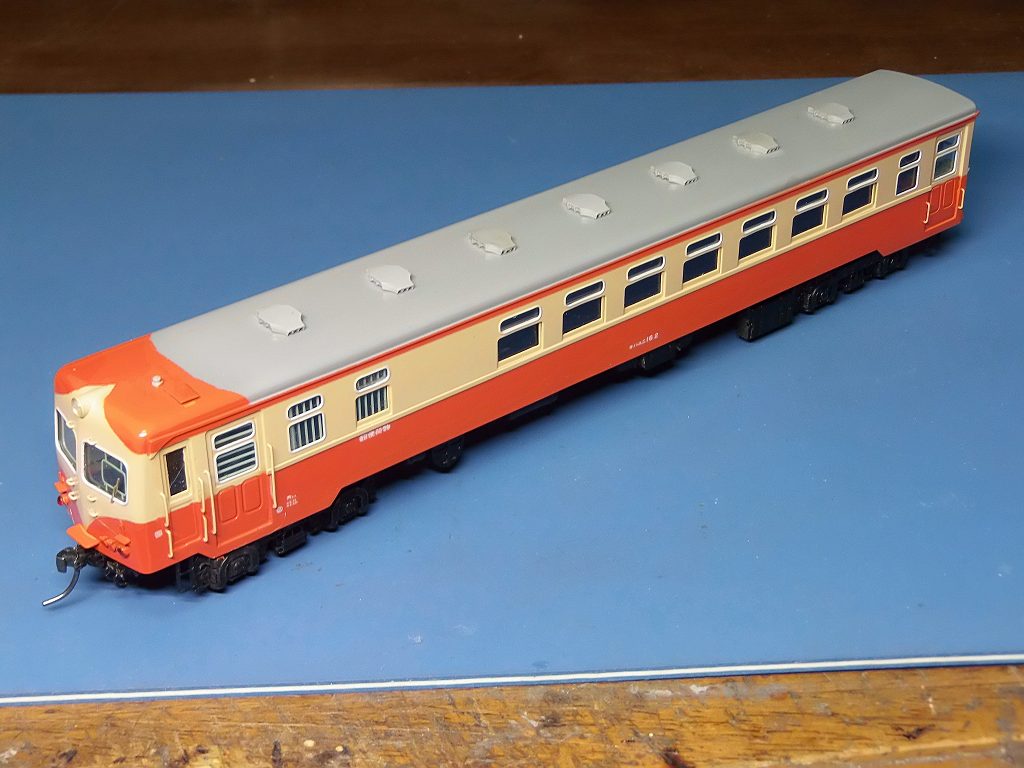

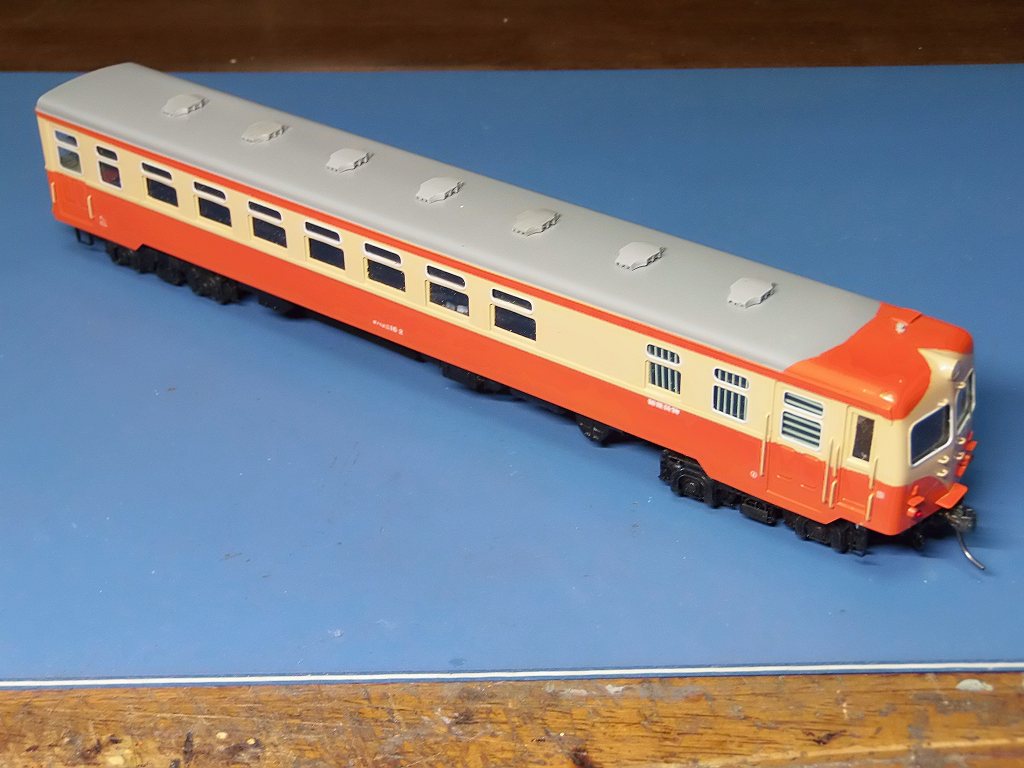

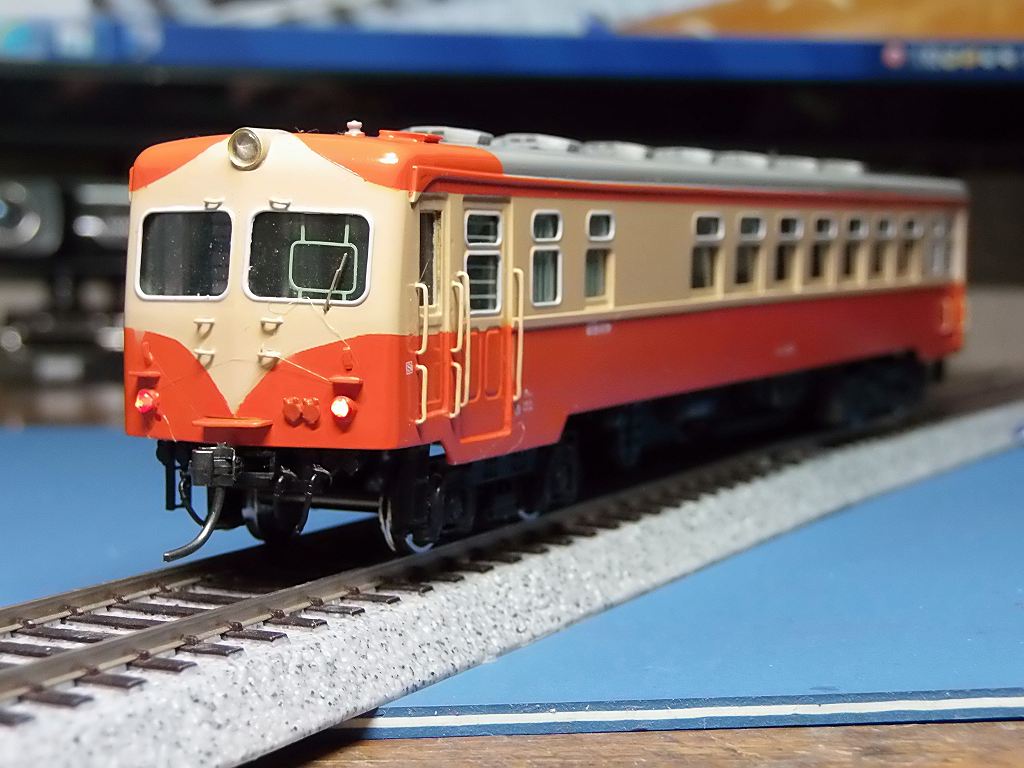

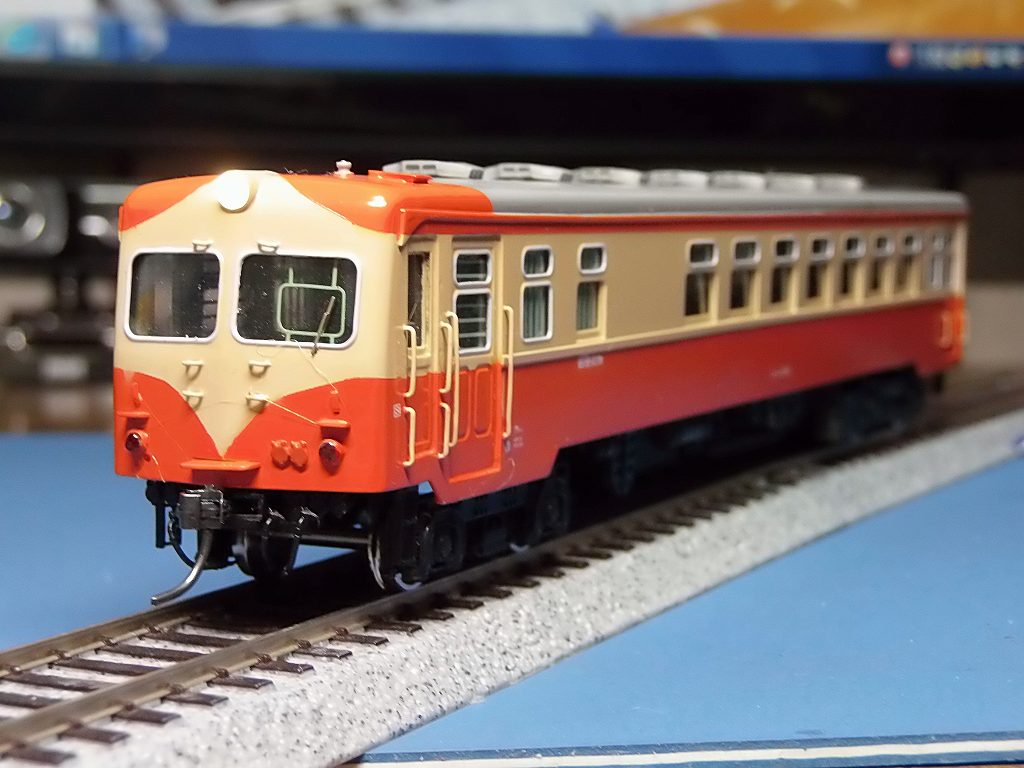

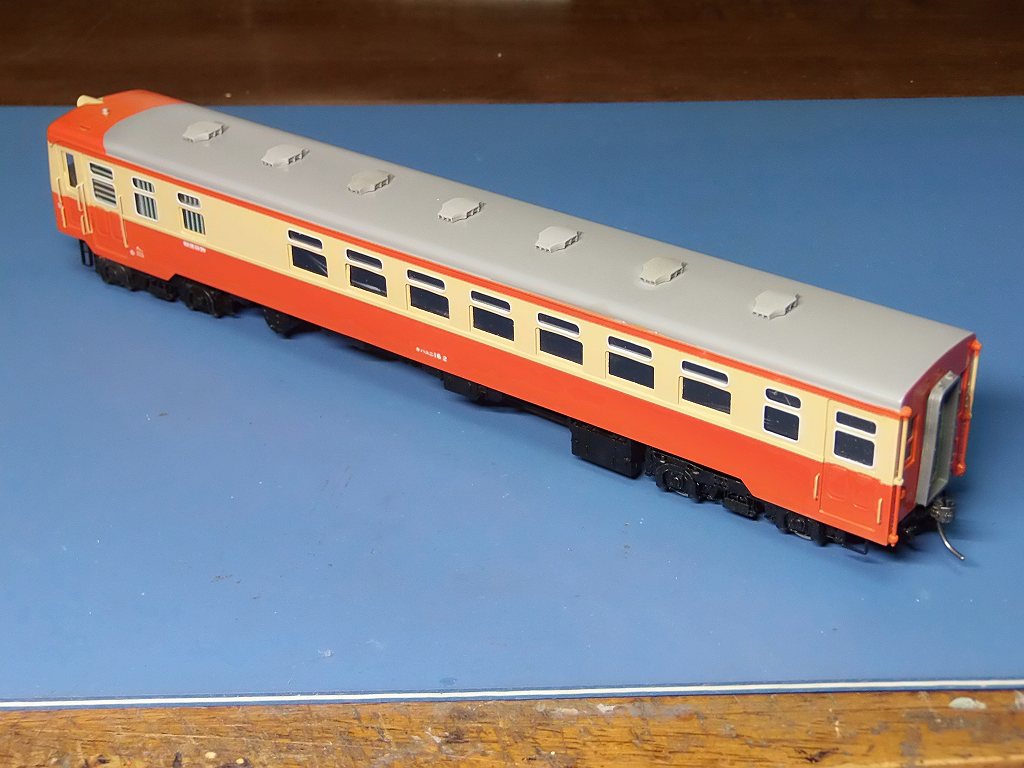

2023/12/25　完成しました



キハユニ 16 2 としています











アッチャー、接着剤の糸くずが着いています、後で取り除きます
前進時、ヘッドライト、Φ3.0 LED球　電球色点灯
レンズ、Φ3.4 自作



後進時、テールランプ、点灯
LED Φ1.8 赤色使用　レンズ自作

これにて、完成　正月を迎える事が出来ます

---------------------------------------------------------------------
製作記録

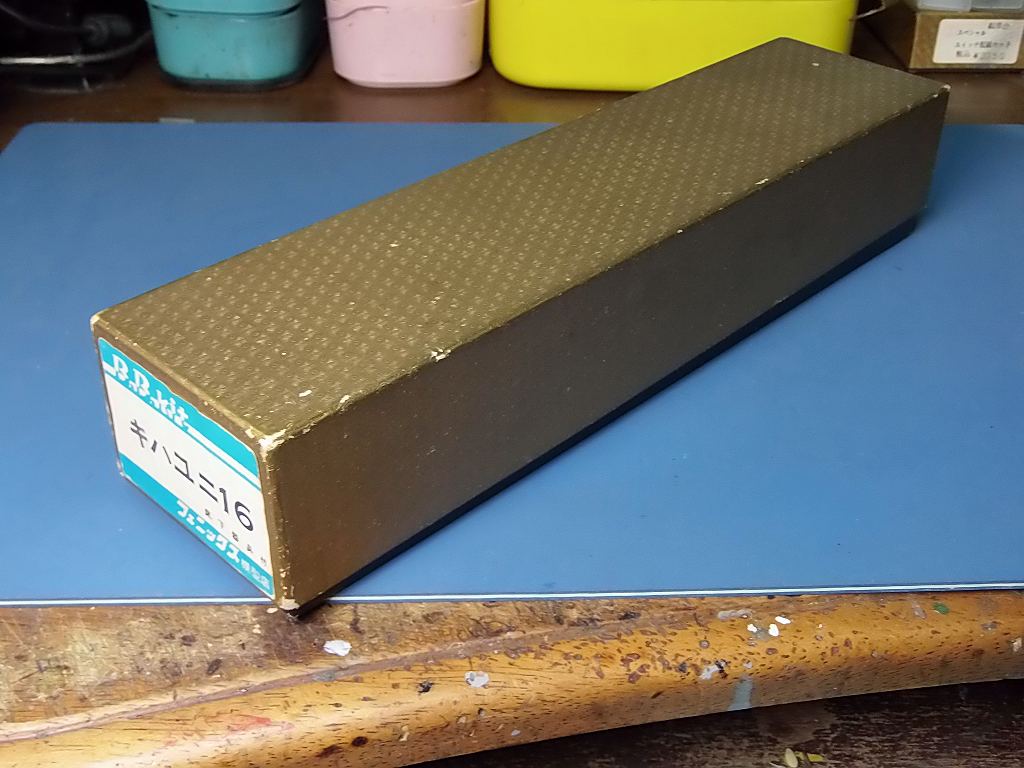

長年、取り置きしていた新品キットを組み立てます



取説在りません、車体の側面イラスト一枚のみ着いています

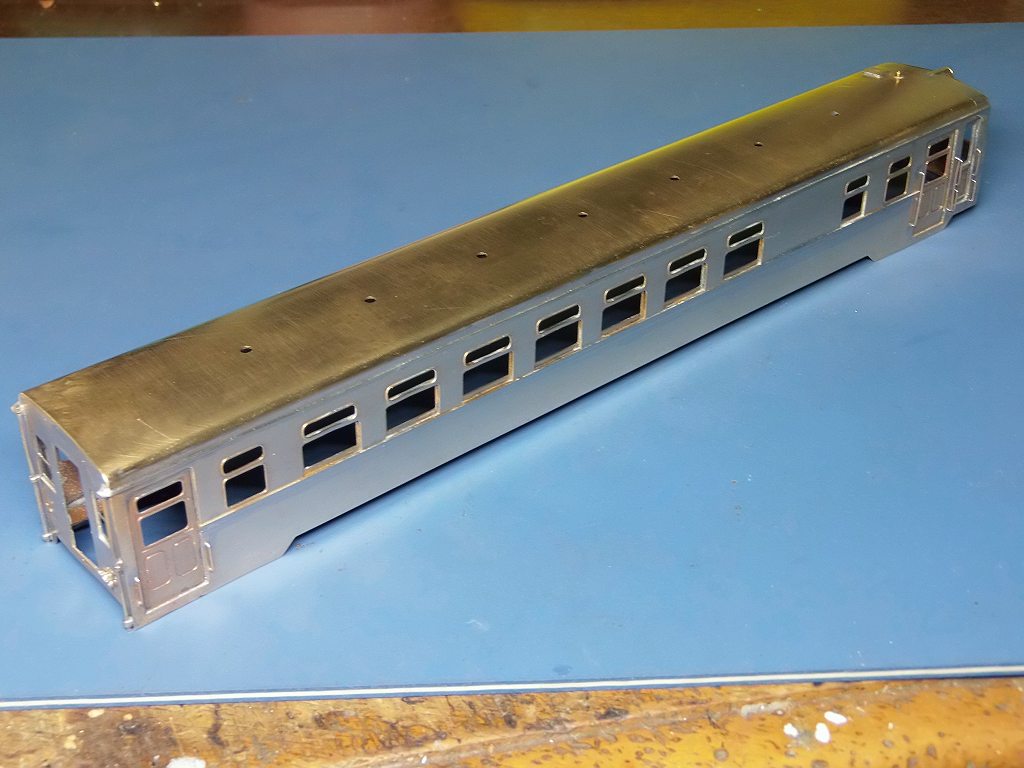

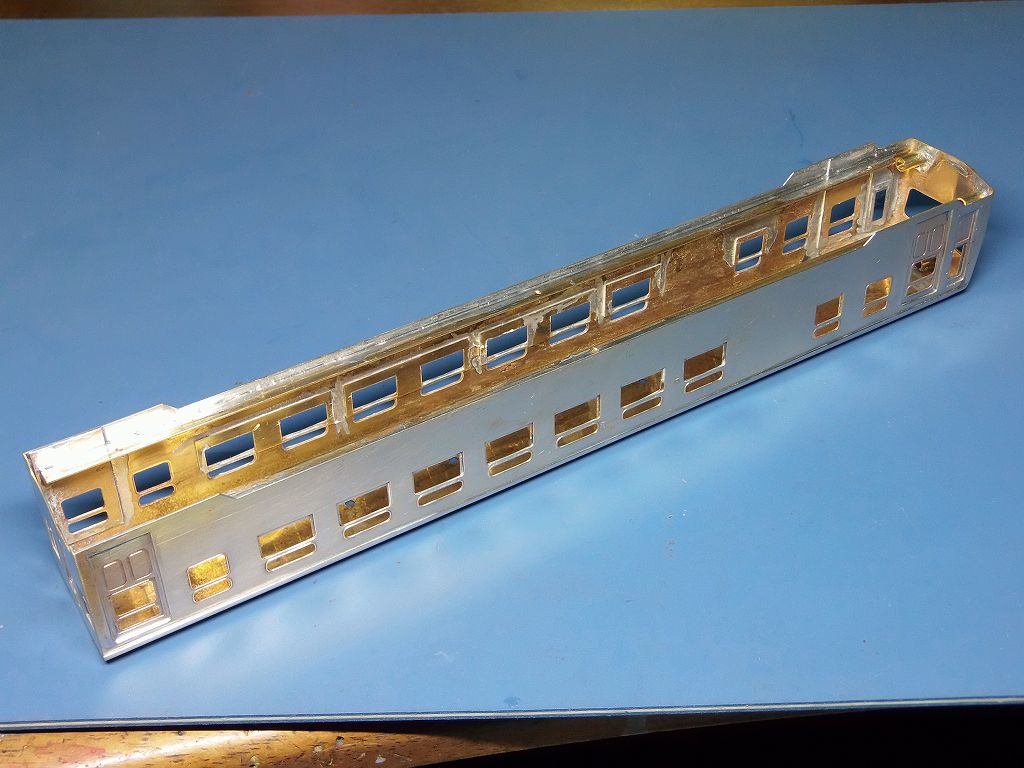

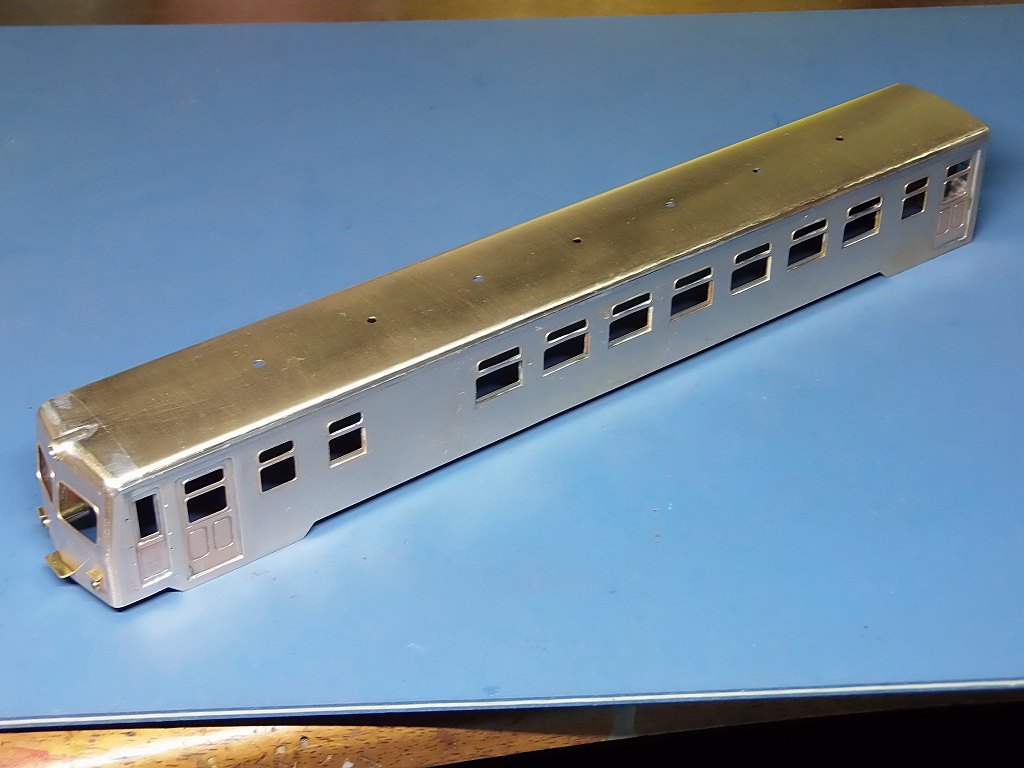

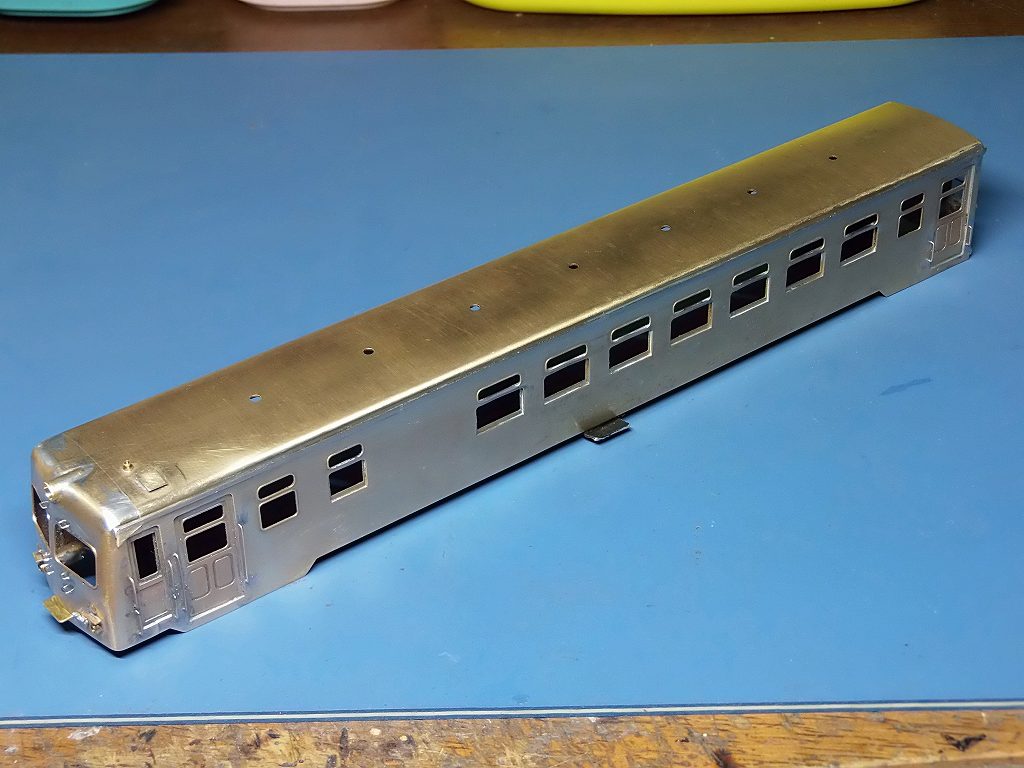

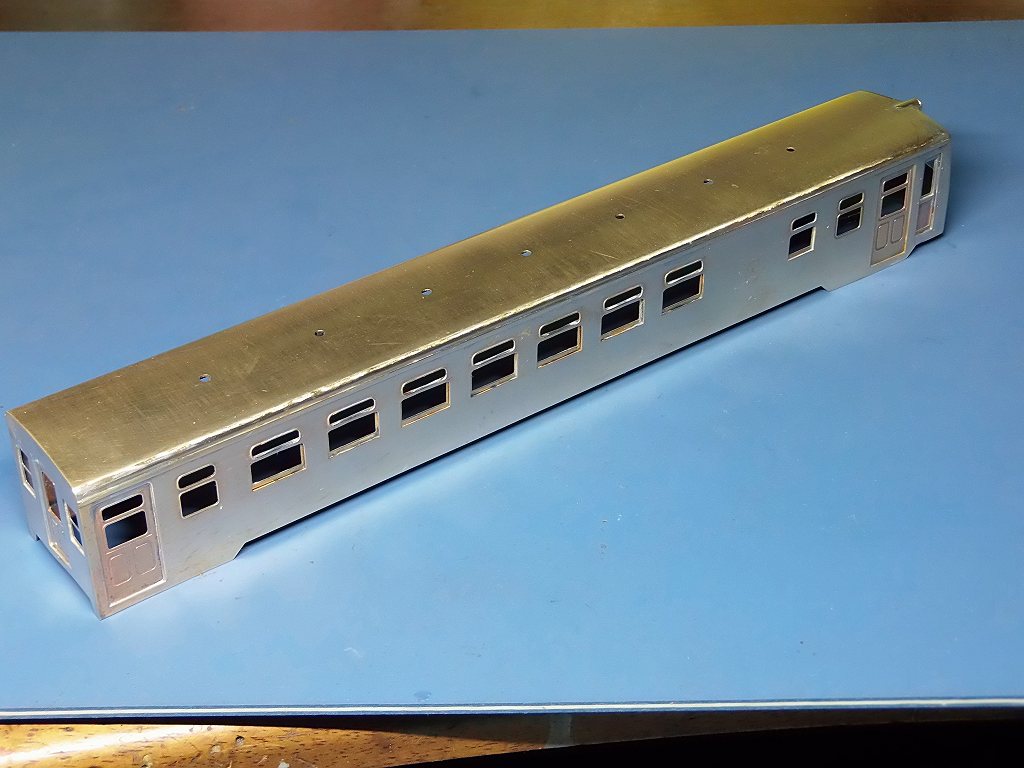

2023/11/25　車体が出来ました

2012/11 オクにて高価落札、取って置きの長期在庫、ついに着工



付属部品は、全て装着済み　⇒　貧相だね

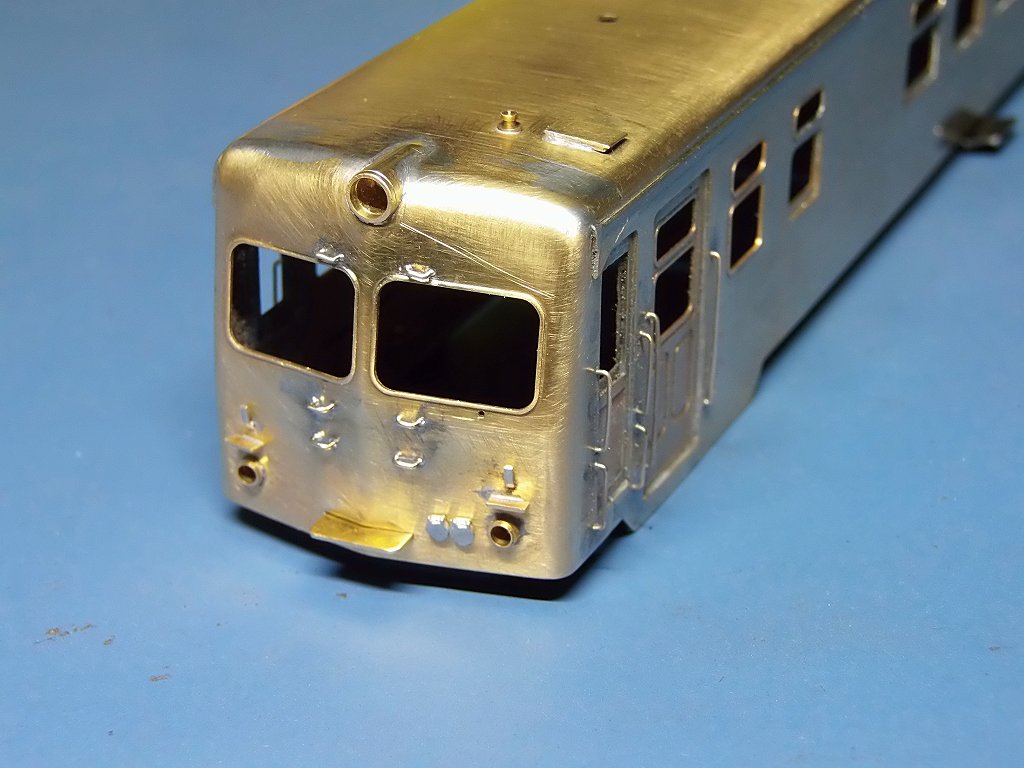

鼻筋を通すため、ヤスリ掛けしました
ヘッドライトの取り付けは、センスが要るよ



貫通ドアを在庫の部品を別途装着して置きました
付属部品の幌枠は、エンドウの幌枠を装着予定の為、装着しません



フェニックスさんの部品管理もいい加減だヨ
アングルが2枚とも同じ部品が入っていました

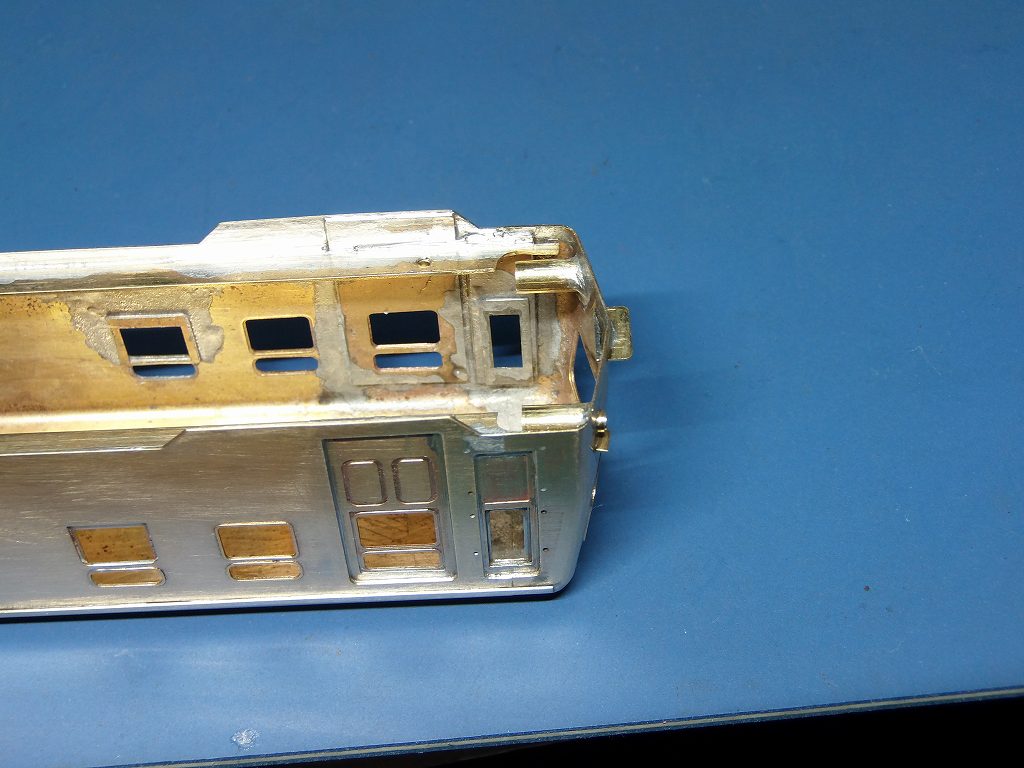

ドア部の配置が違うので、アングルを削って装着しました



テールライトケースが当たるので、アングルを削っておきました

明日は、手すり・雨樋を作り、装着、そして下回りに掛かります

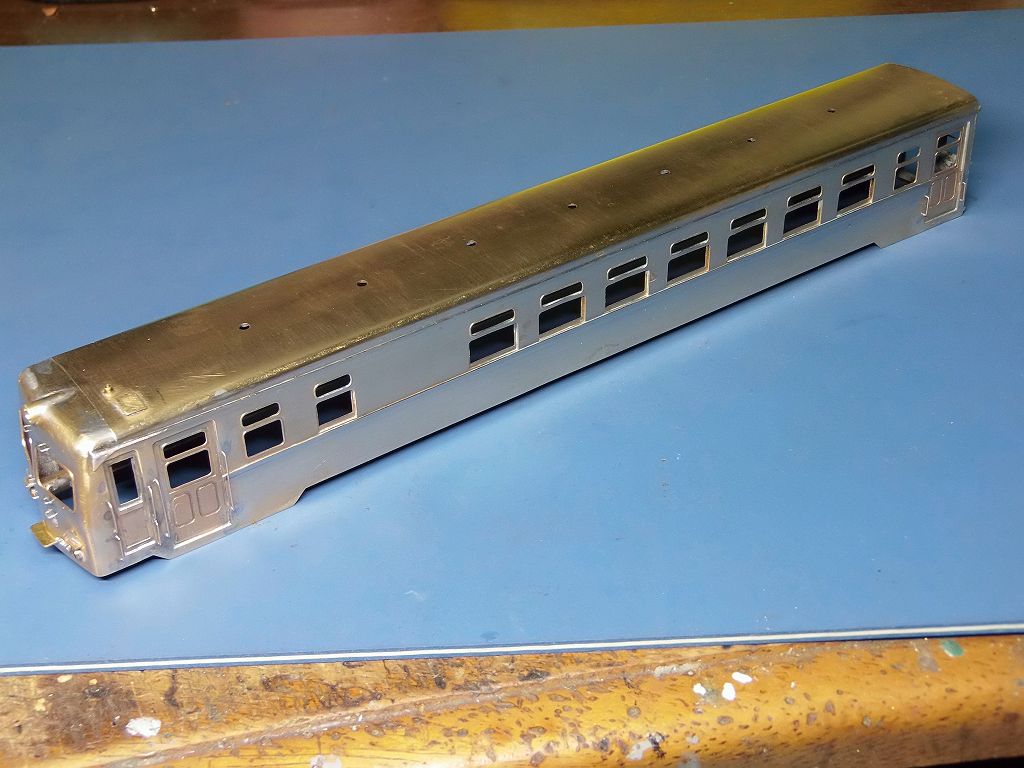

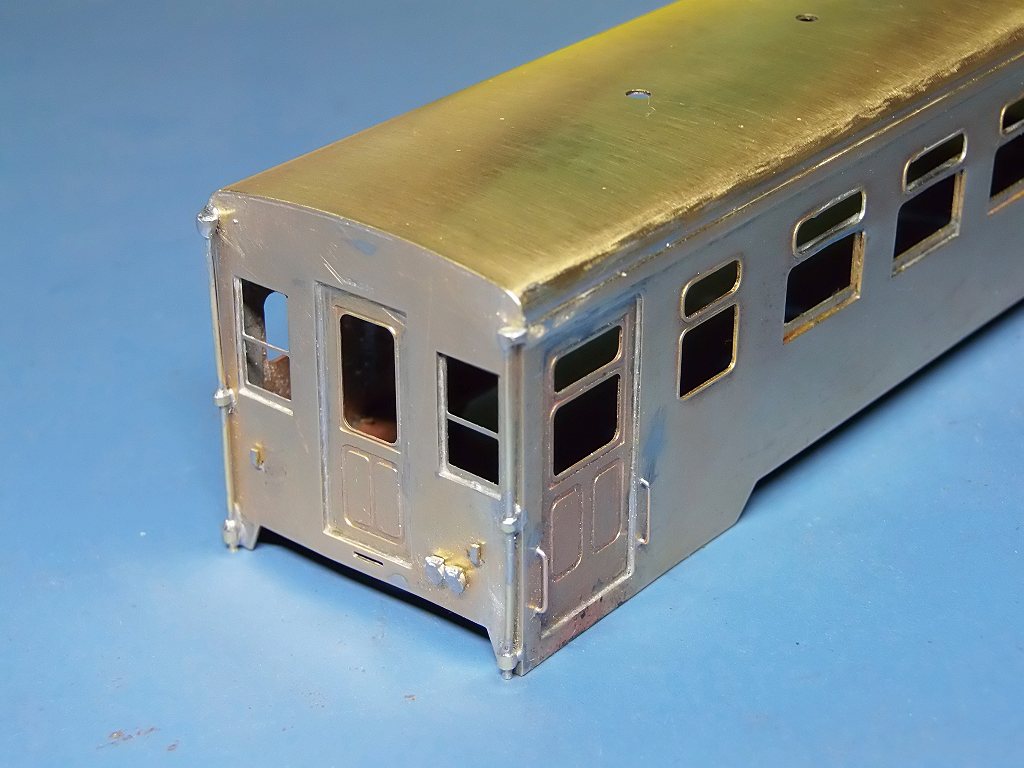

2023/11/27　ディティール追加なのです



雨樋追加、列車無線アンテナ、ハッチ、手すり追加、屋上機器追加



ジャンパー栓、車体側、閉を装着
手すりを追加



明日は、下廻りを製作します

2023/11/30　部品待ちです



今後製作する編成を考え、手持ちの在庫部品と照らし合わせて
部品を発注しました　⇒　全8輌製作する事にしましたので、大変な部品代です

部品が届くまで、他の車輌を製作します
※　貫通ドアの形が少し違うようなので、この際部品が届いたら交換します

2023/12/1　ドジッていました



シルが在ったのだ、取り付けていなかった
しかも、何をとちったのか、雨樋にシル用の1.2mm幅の帯板を使っていたのです
雨樋、剥がしてやり直しました



ついでに、貫通ドアも外しちゃいました

依然として部品待ち、IMONさん、出荷したとの連絡がありません

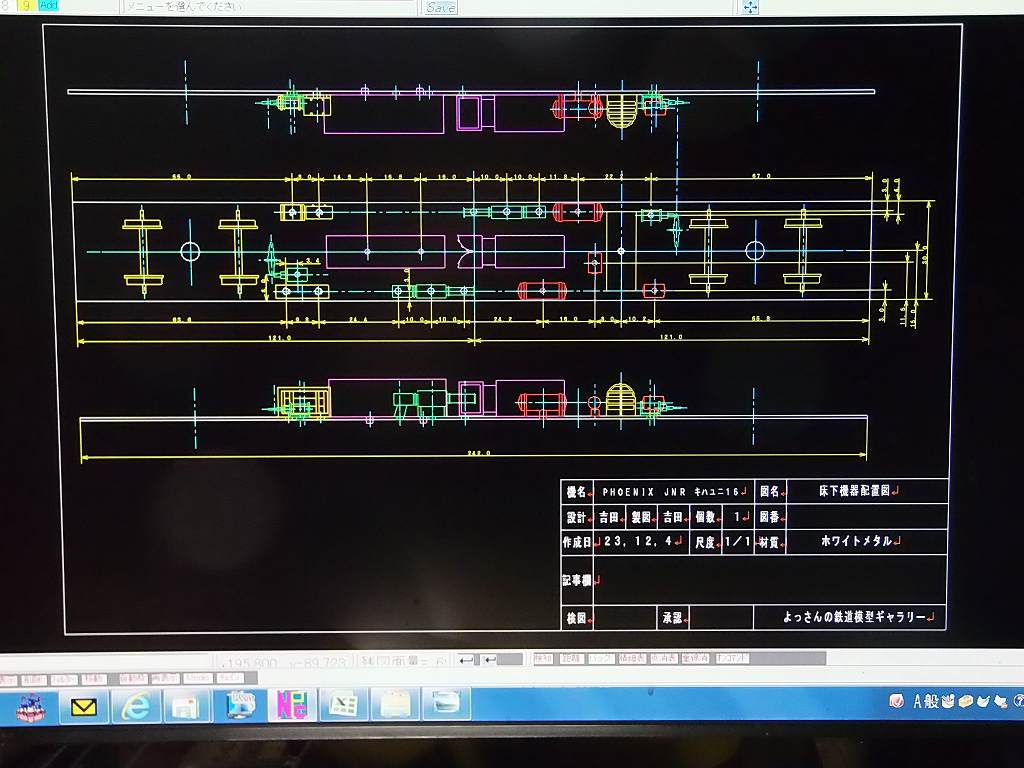

2023/12/4　キハ19と共にCAD図面を作成しました



キハユニ16 、キハ44100 、合わせて、5台製作します
因って、手持ちの床下機器の在庫と照らし合わせながら、設計しました
電気式のDCにはどうもなりそうにありません
電気式のDCの床下機器の部品が市販品には無いようです
資料も良い物に出会えませんし、良く解らないという現状、
それらしい雰囲気だけでも出したいと思います

明日は、生地車体完成としたいです

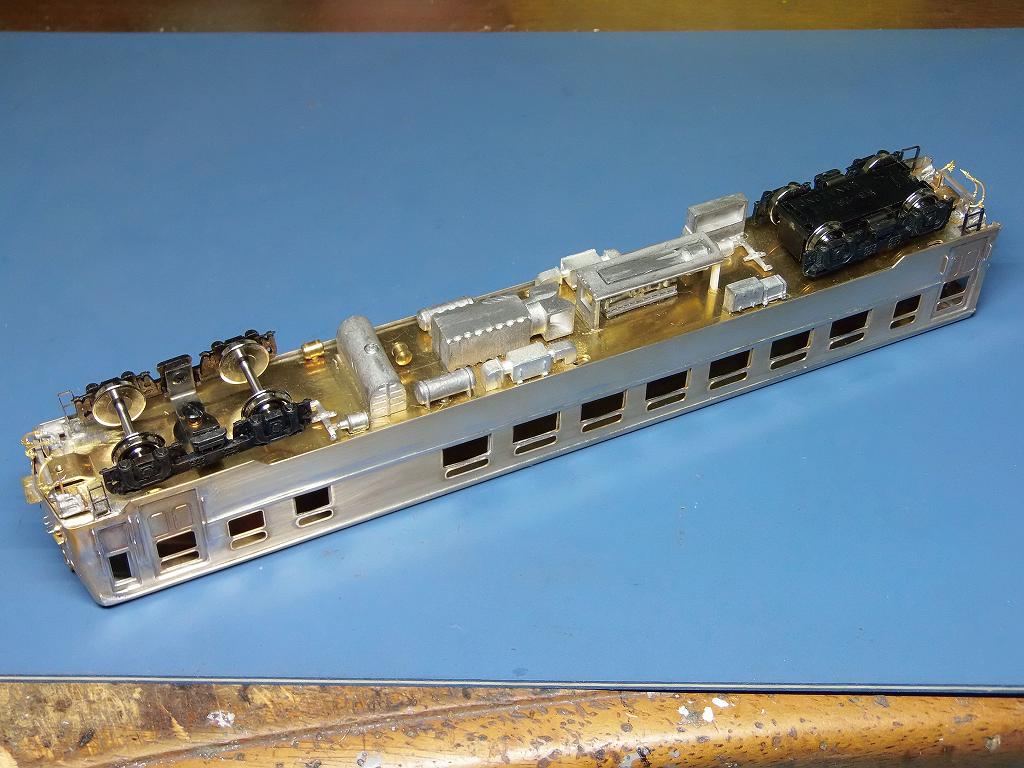

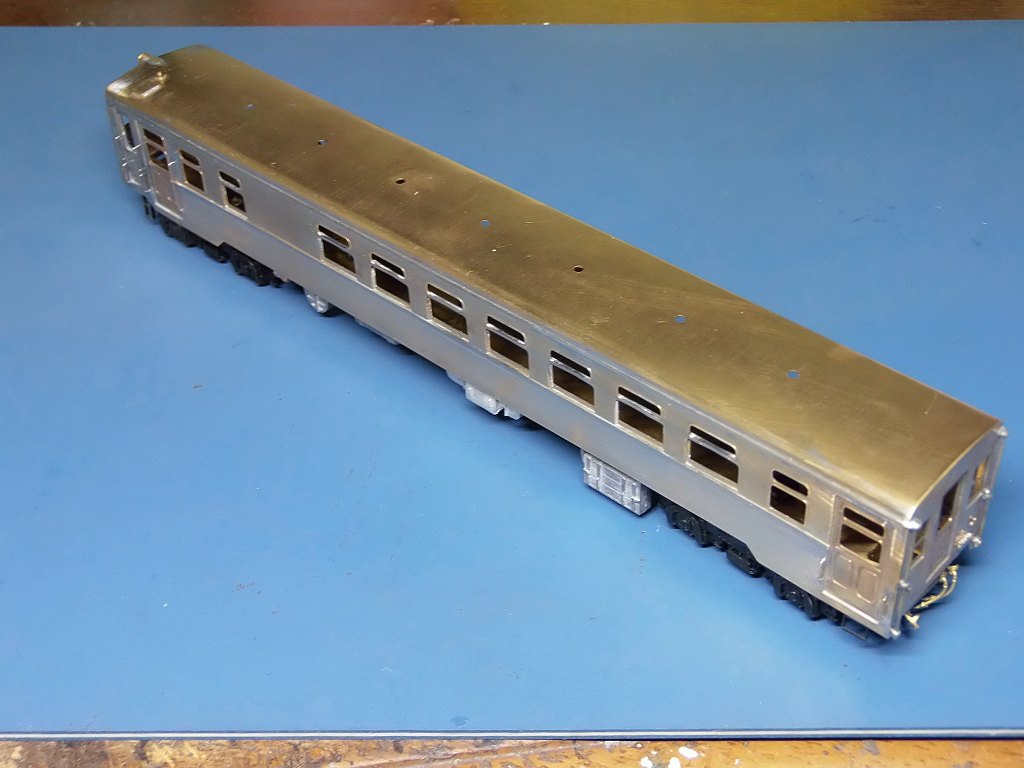

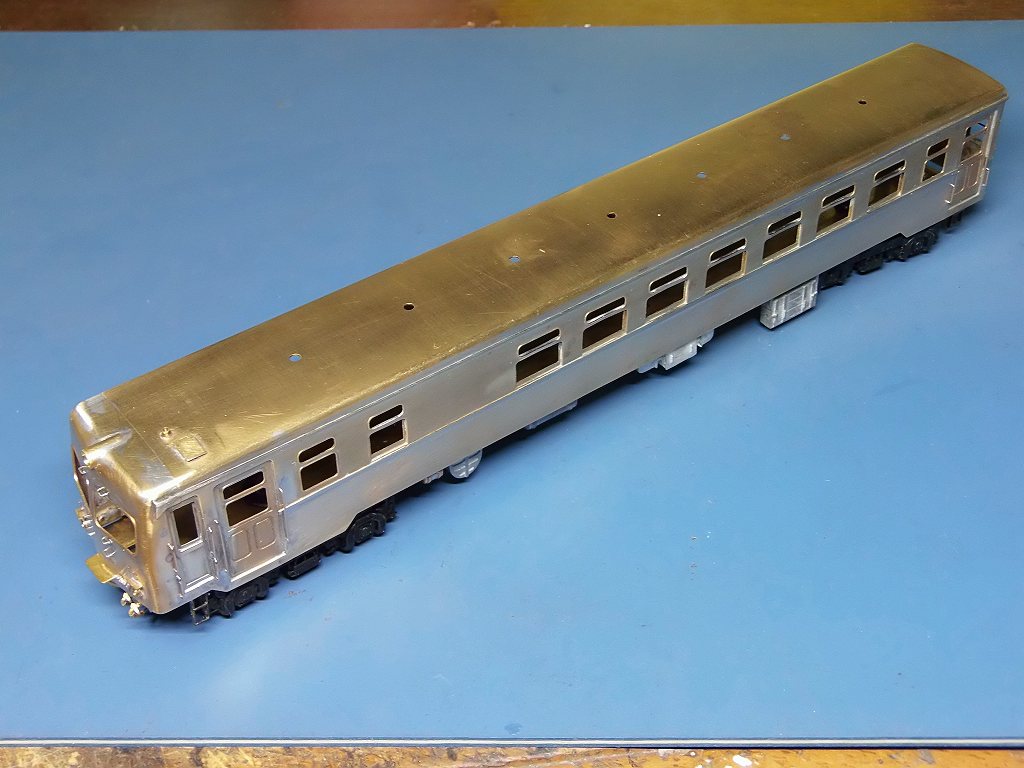

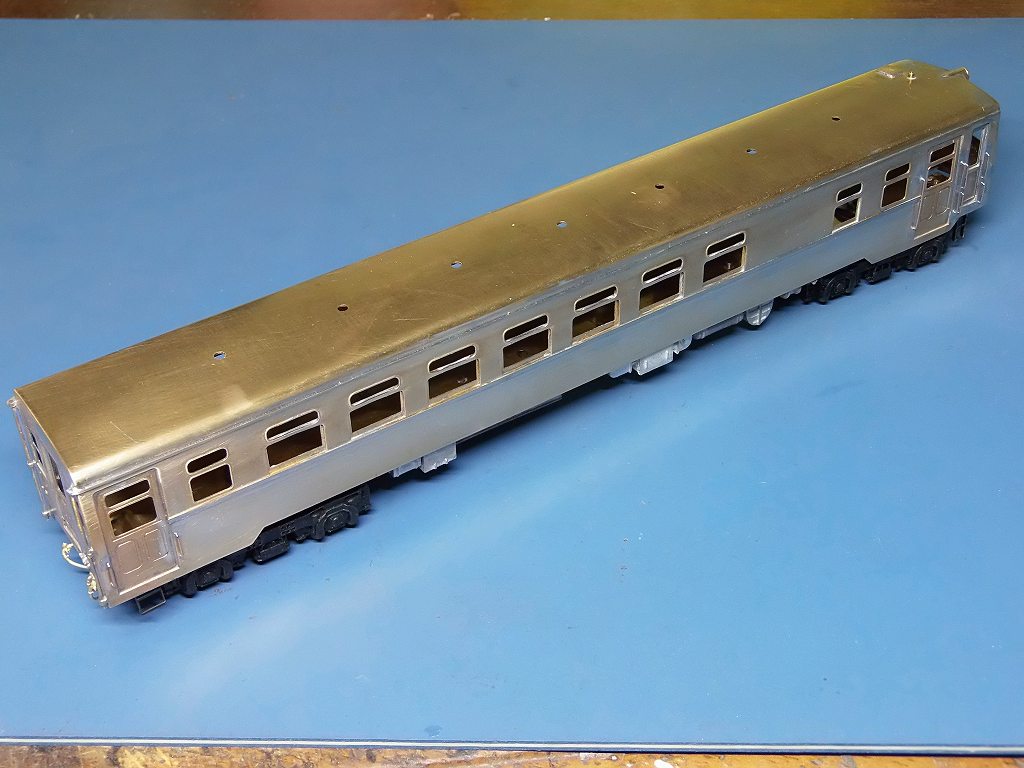

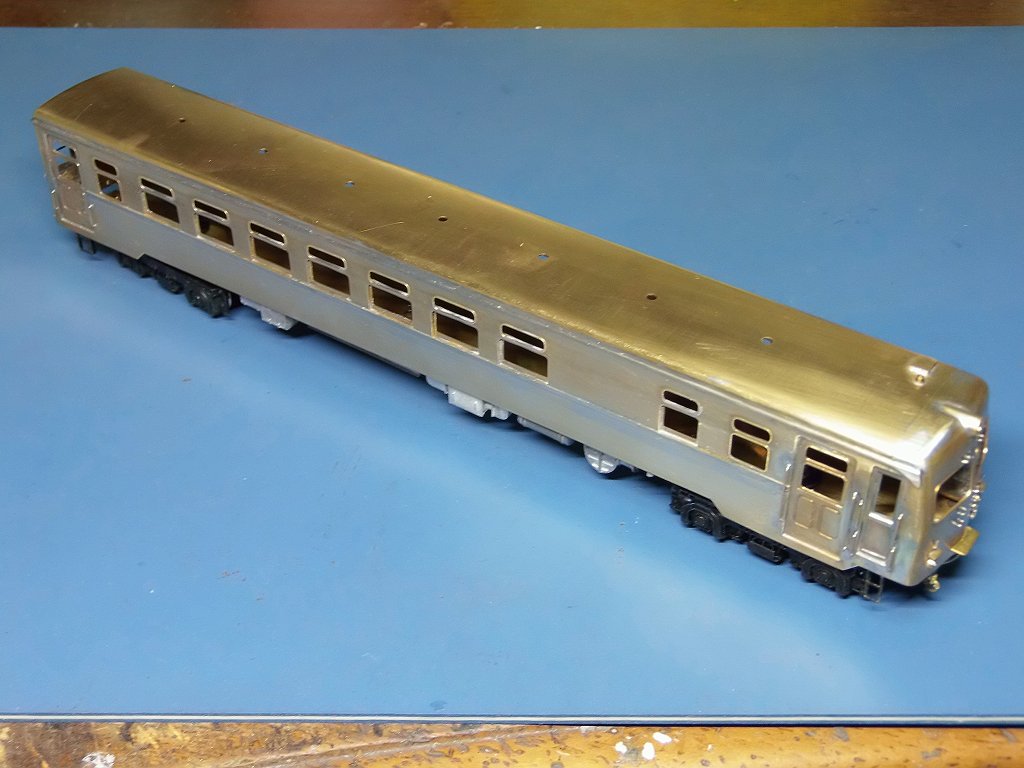

202312/6　生地車体完成

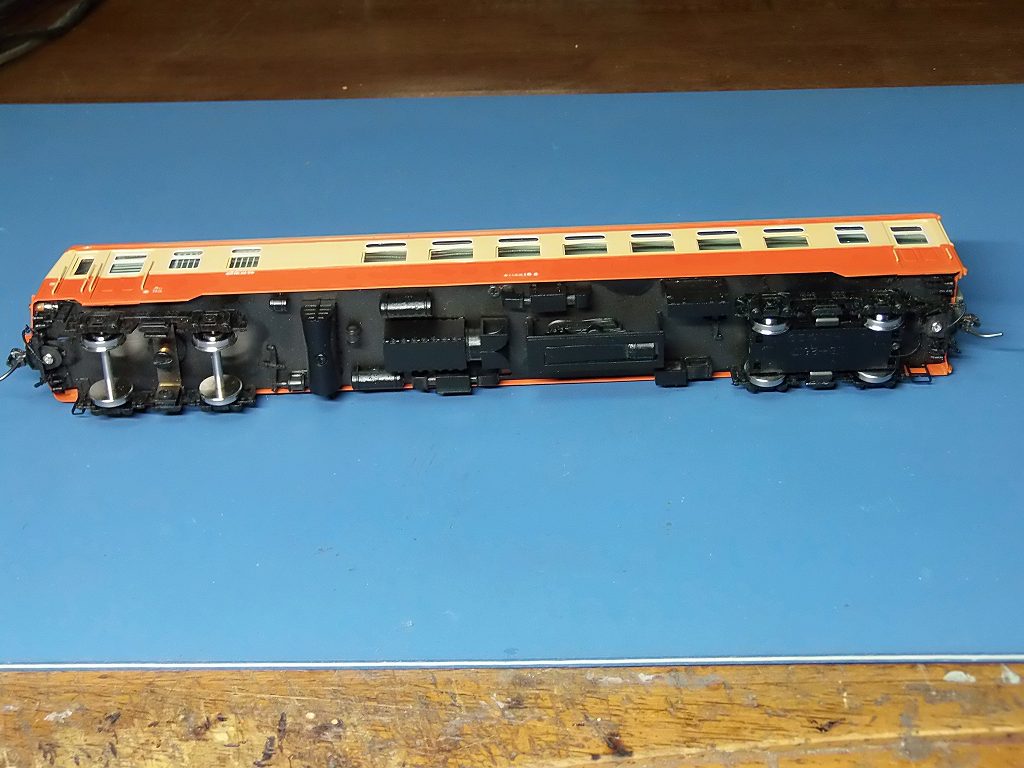

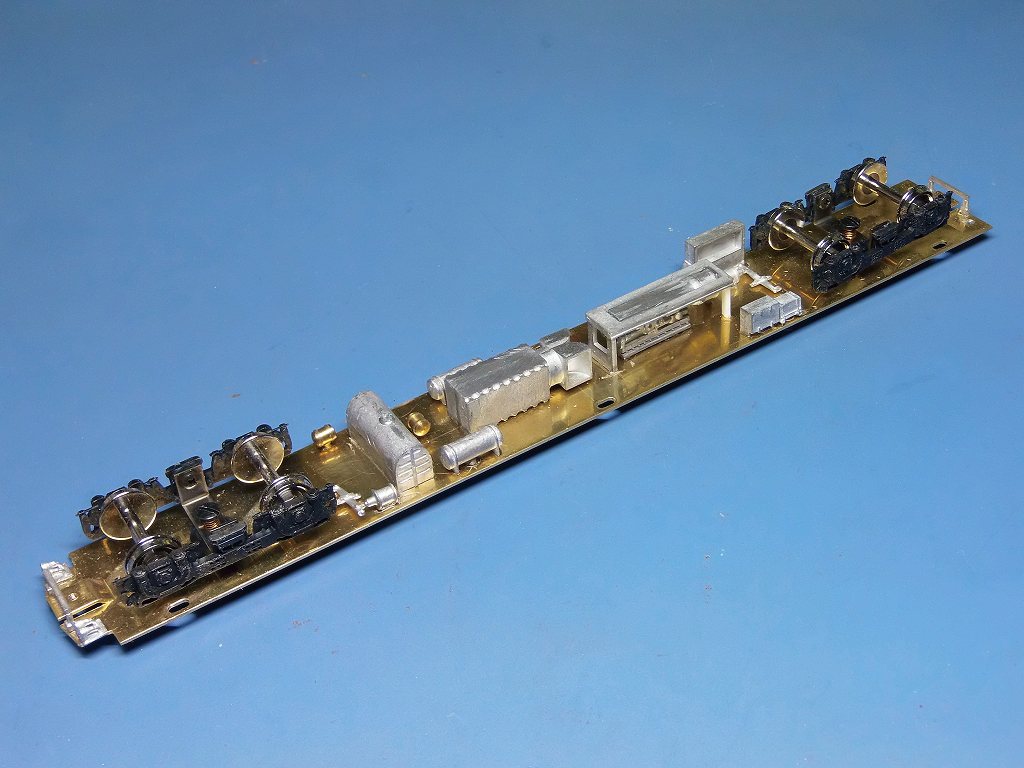

台車は、日光モデル、DT18 、動力台車は、プレーン軸、天賞堂パワトラを装着
軸間距離、28.7mm 、動力無し側は、ピボット軸受けとしました

明日からは、フェニックスのキハ44100 、3輌セットの製作に掛かります

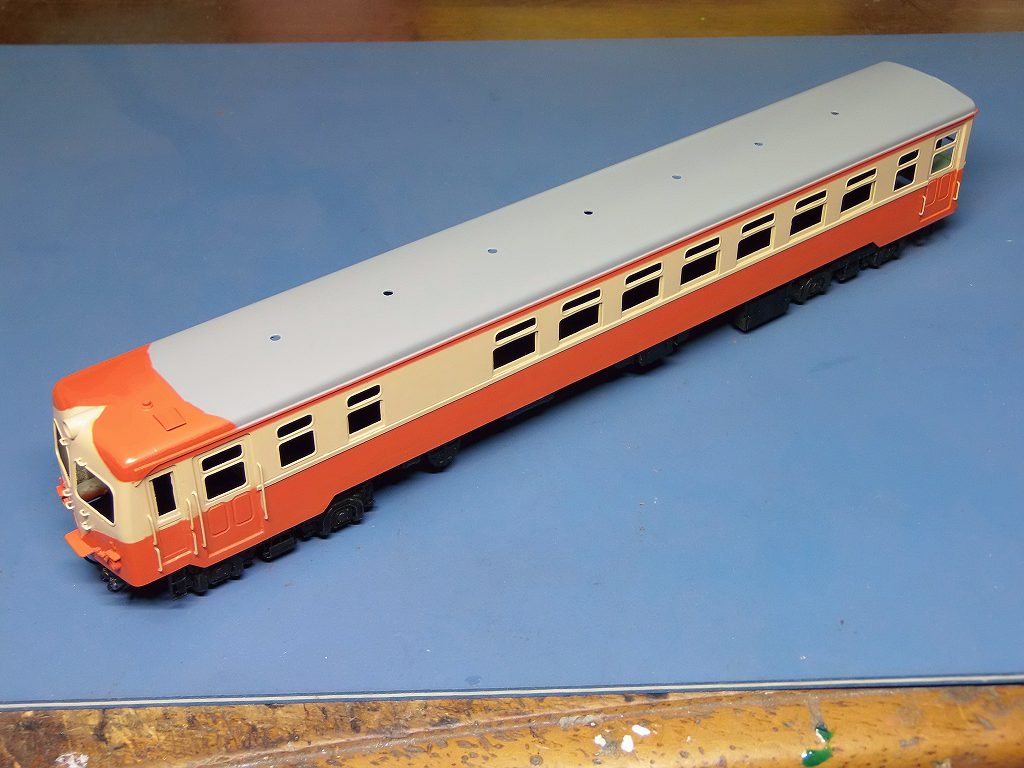

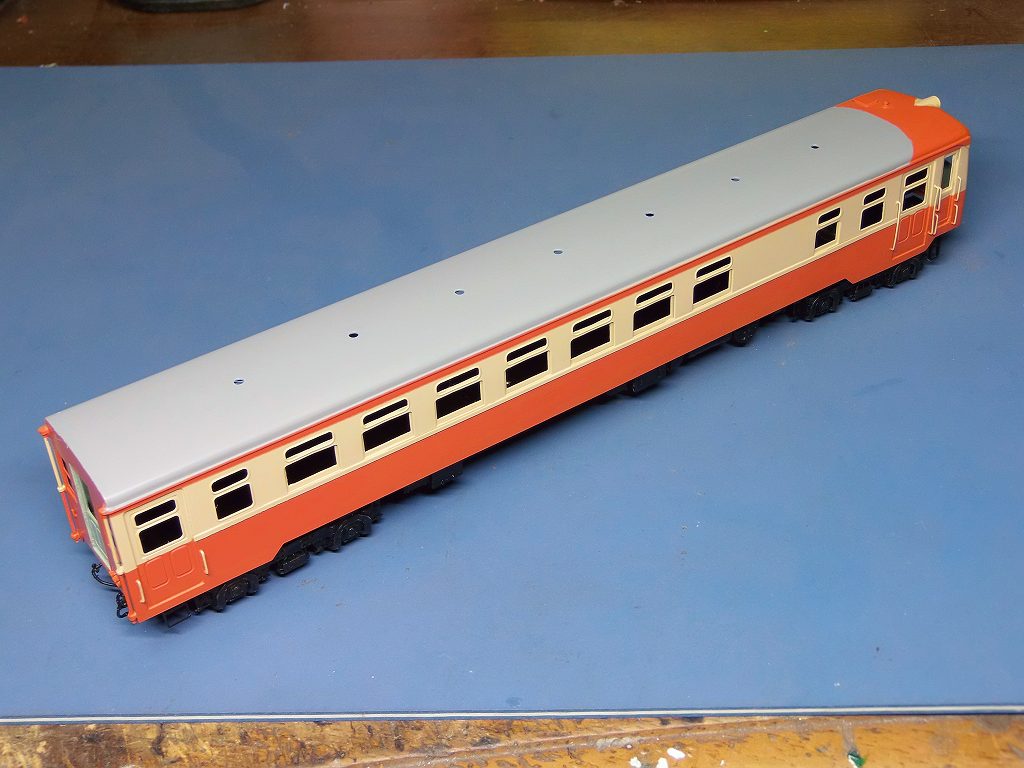

2023/12/16　塗分けをしました





結構面倒な塗分けでした
明日から、艤装に掛かります

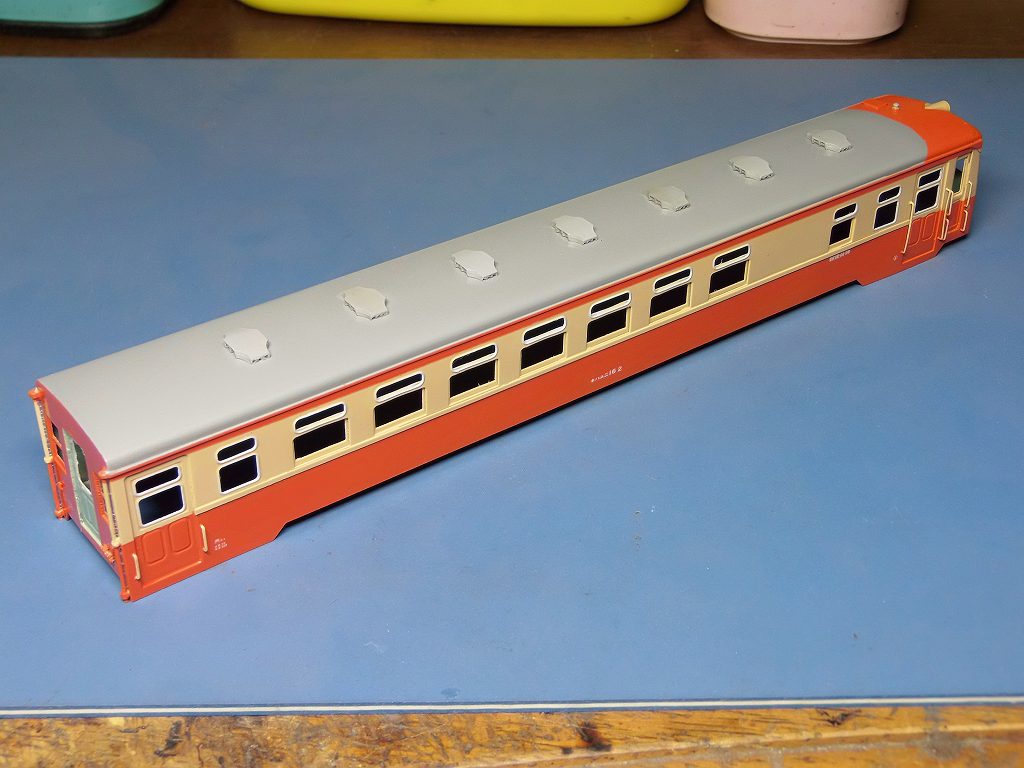

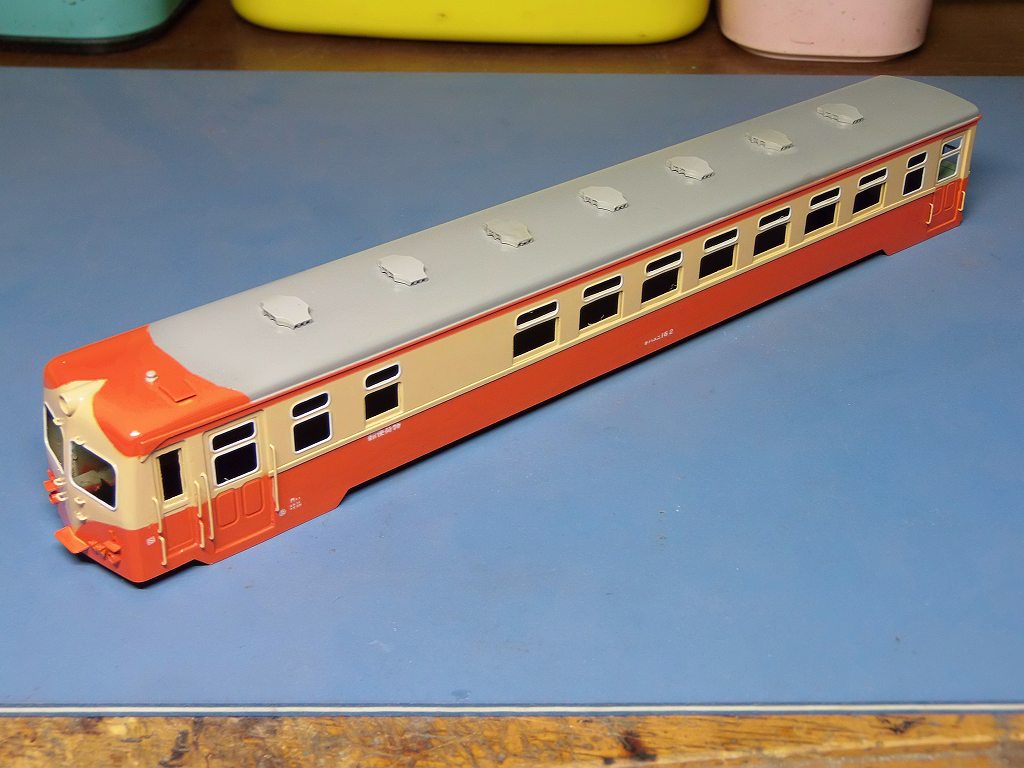

2023/12/21　デカールを装着、塗装が出来ました









艤装に掛かります
