PHOENIX　JNR キハ19 製作記録

2023/12/31　YOU TUBE に UP しました

<BR>

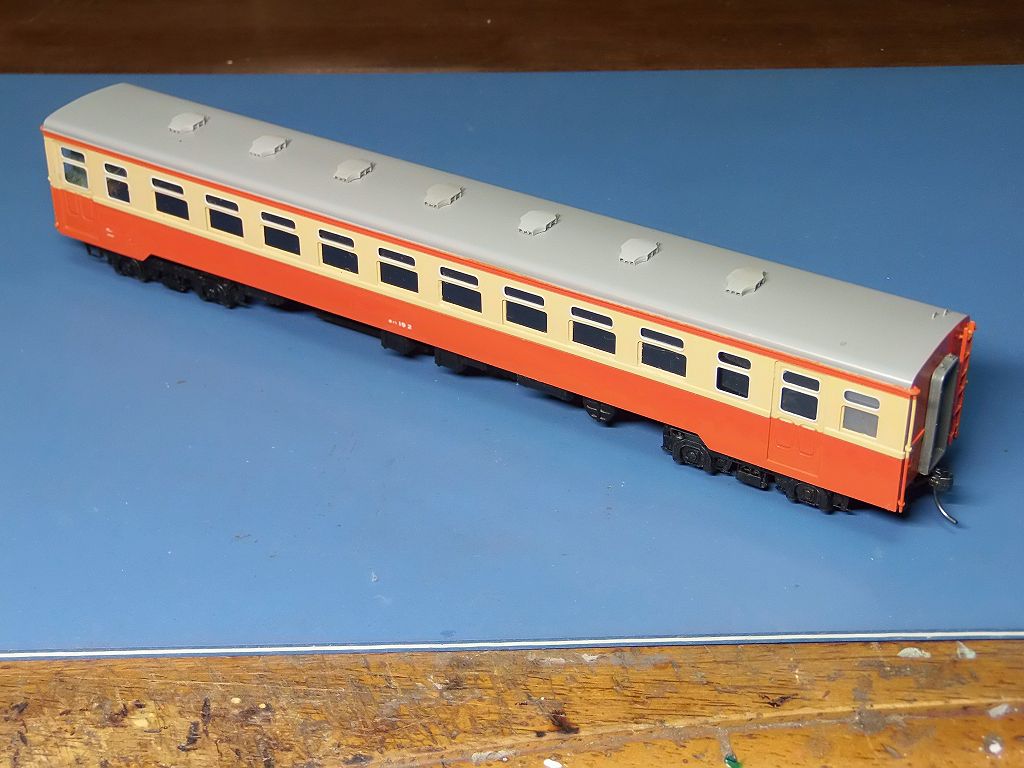

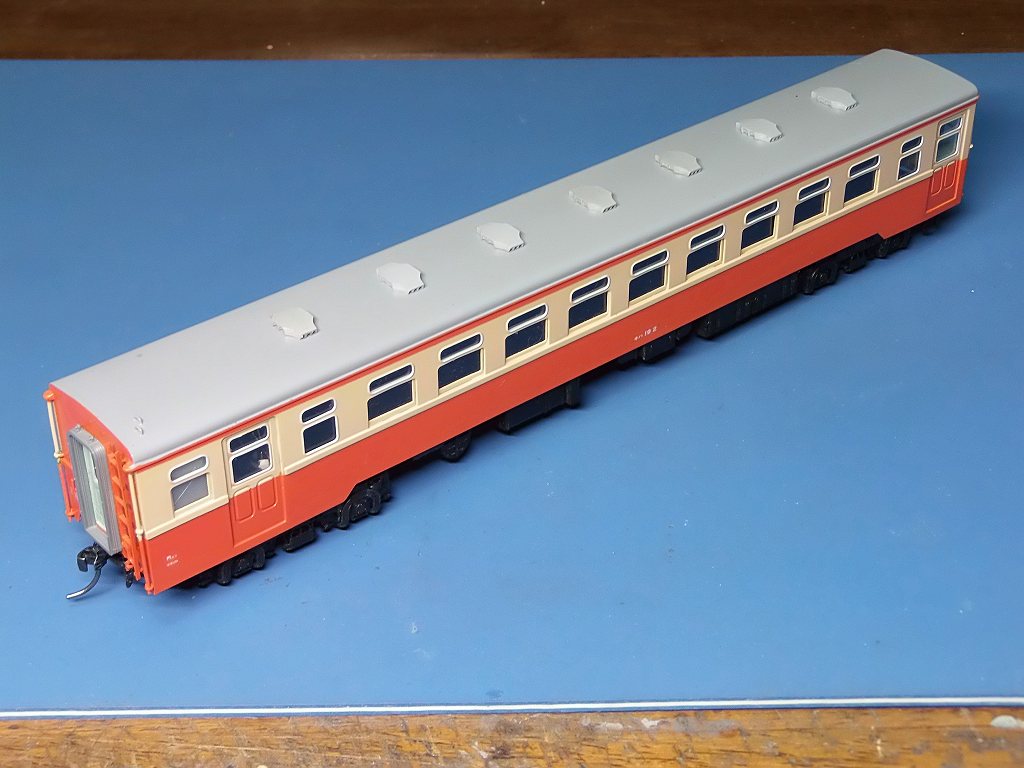

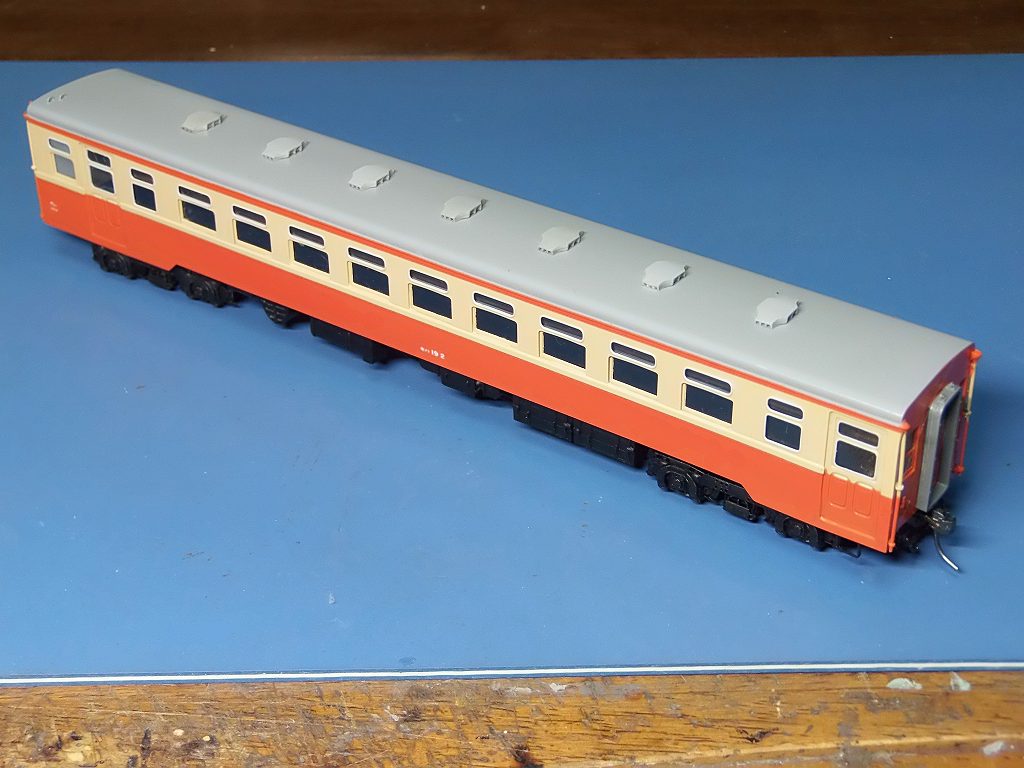

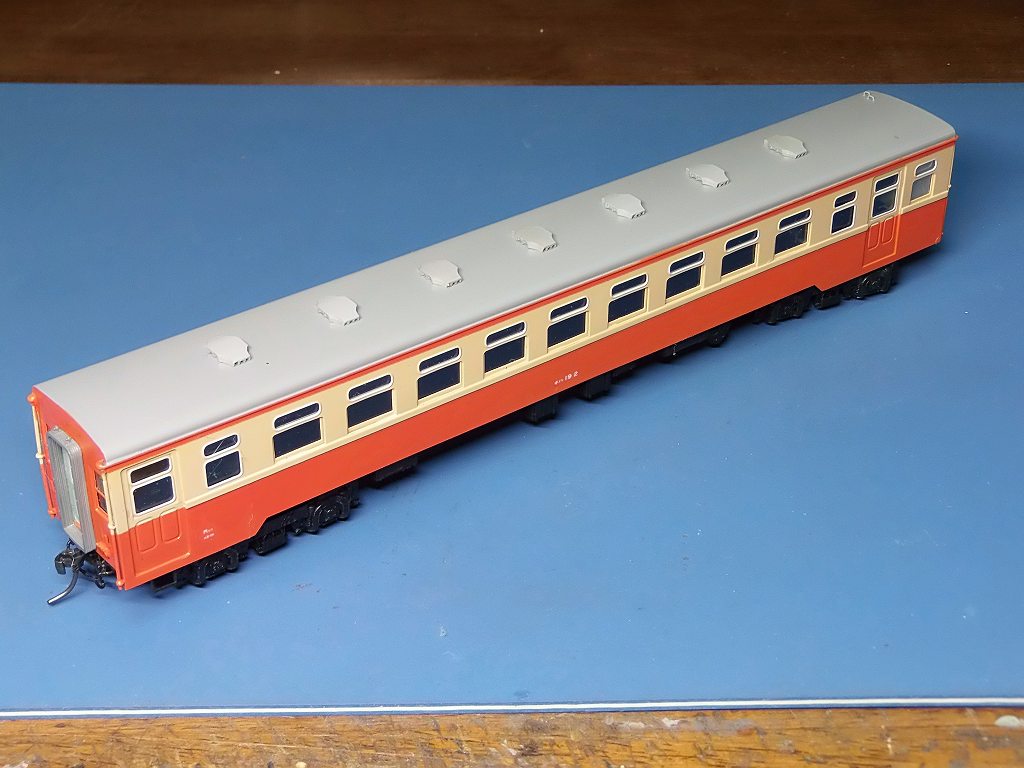

2023/12/5　完成しました



キハ19 2 としました









照明等の配線はありません、動力のみの配線です
これで完成です

---------------------------------------------------------------------
製作記録

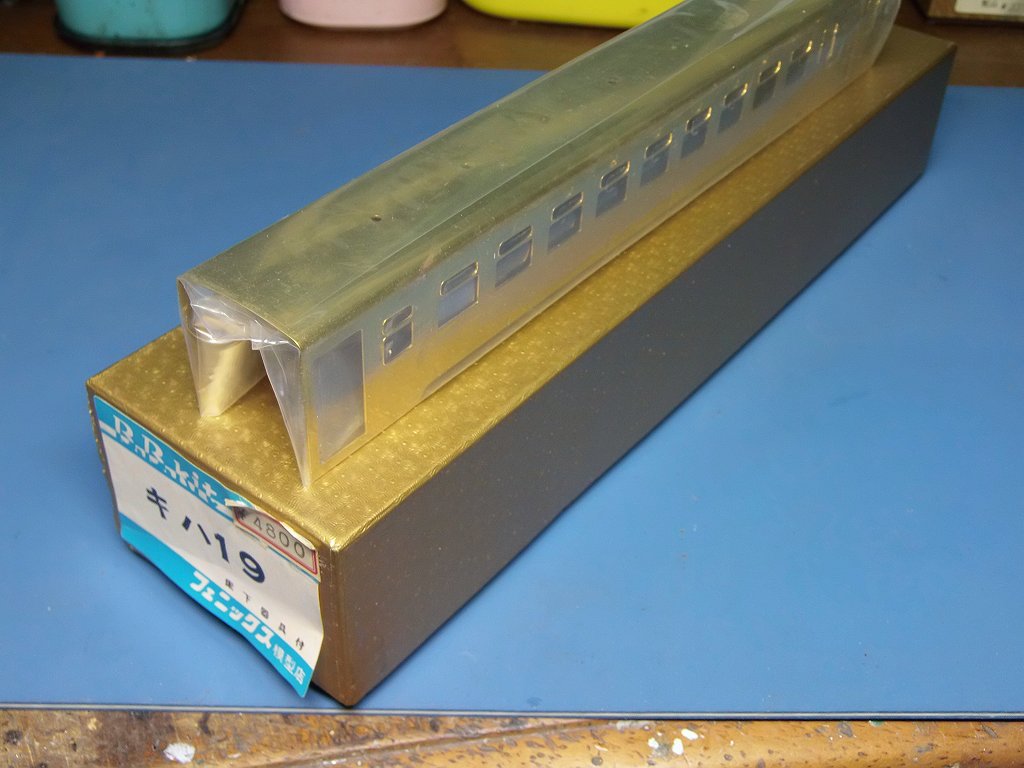

長年、取り置きしていた新品キットを組み立てます

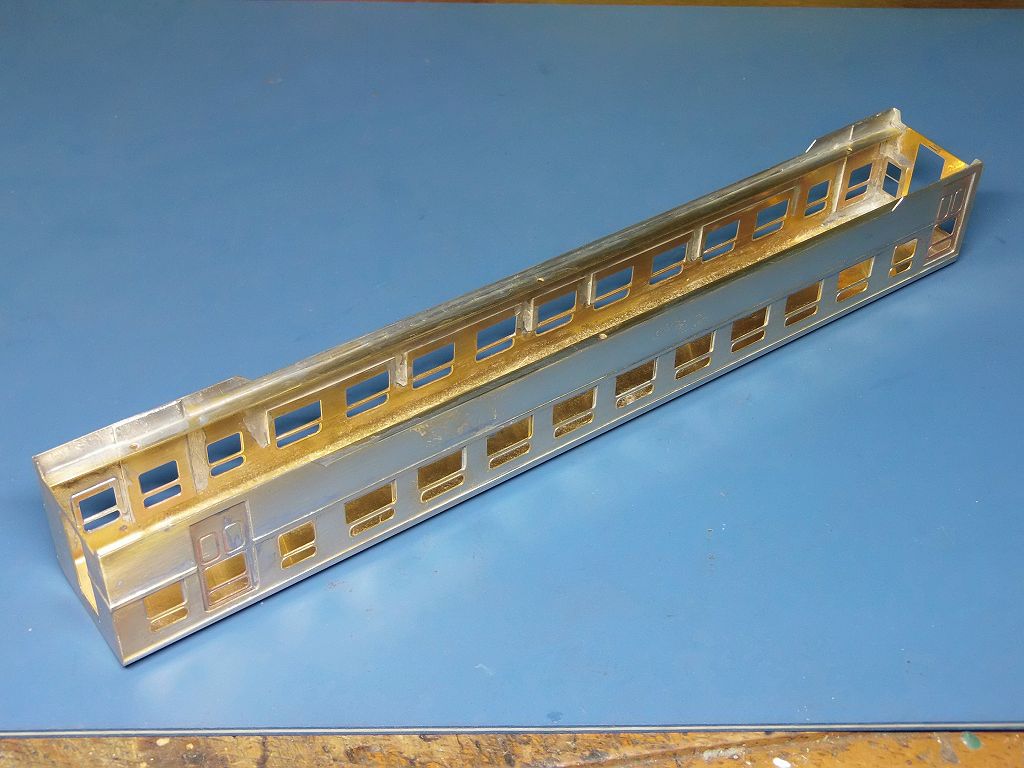

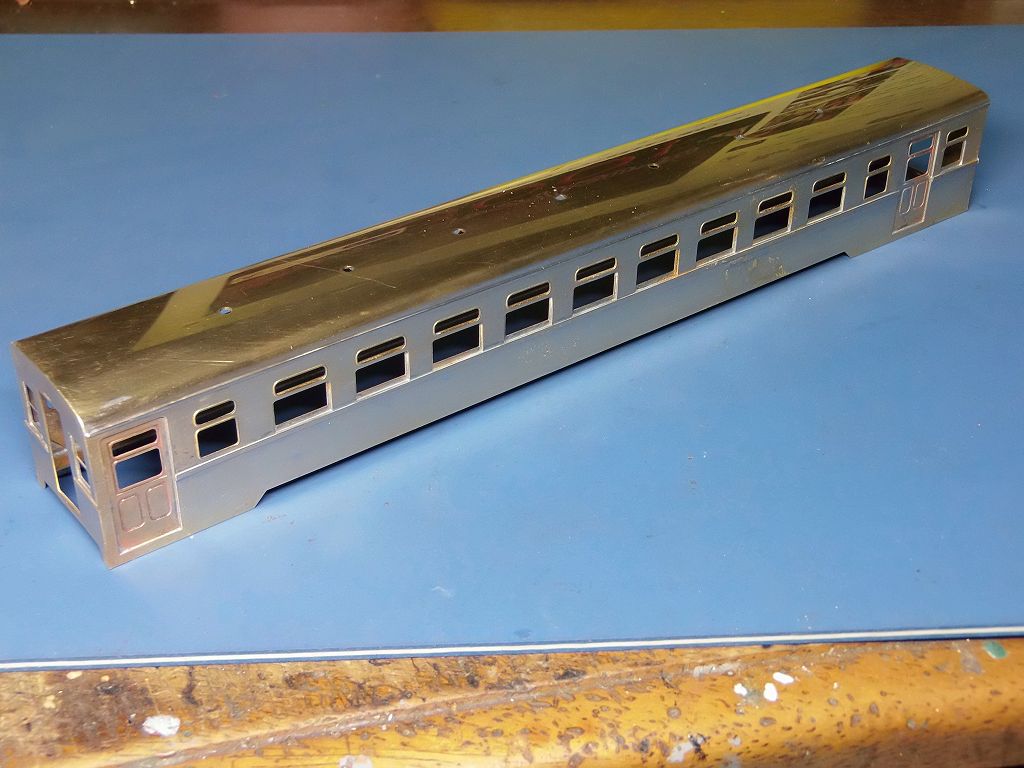

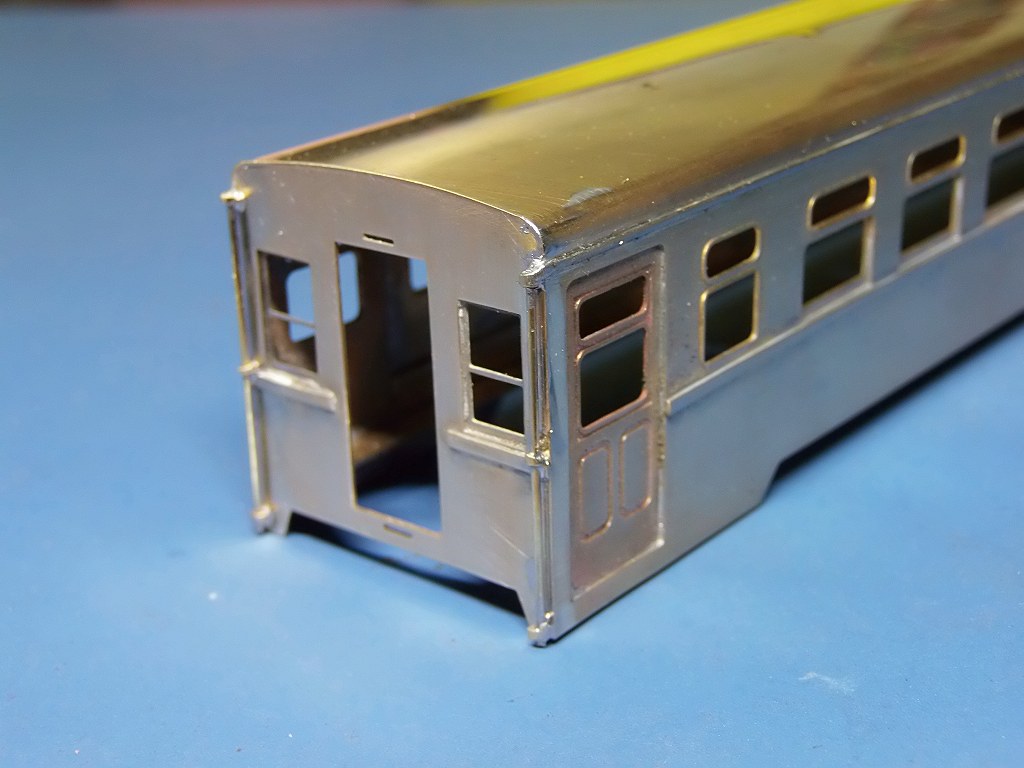

2023/12/1　箱に組みました



シル、雨樋、ちゃんと取り付けました
前妻面、窓下、こちらは、シルを両側回しています



後ろ妻面、窓下、こちらは、シルを左側のみ回しています
右側は、梯子が着くのでシルの取り回しが無いようです
梯子を作らねば、、、実車写真を見ながら、明日、作ります



明日は、縦樋、梯子を製作します
でも、貫通ドア、ジャンパー栓受け、部品待ちです

2023/12/2　縦雨樋を装着、梯子を製作しました

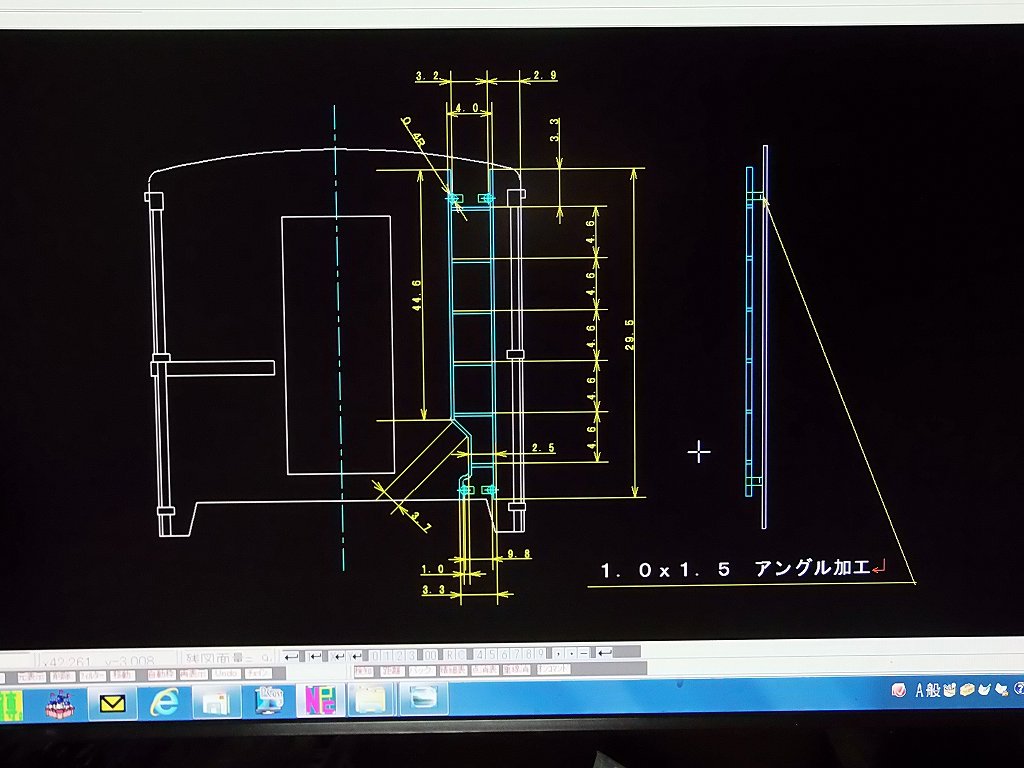

CADで設計、顕微鏡を使い製作します
この梯子の曲げ方は、キニ19-1 の曲げ方です
因って、多分、キハ19-2 もこの曲げ方だと思いますが、確証はありません
ジャンパー栓の場所を避けた曲げです

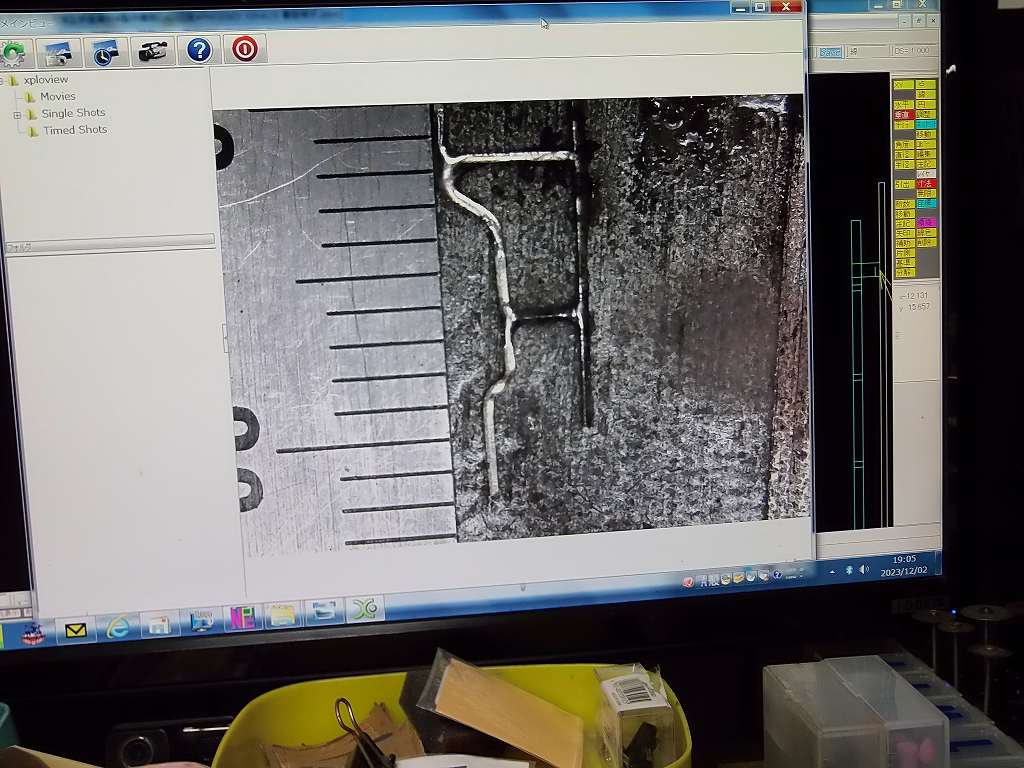

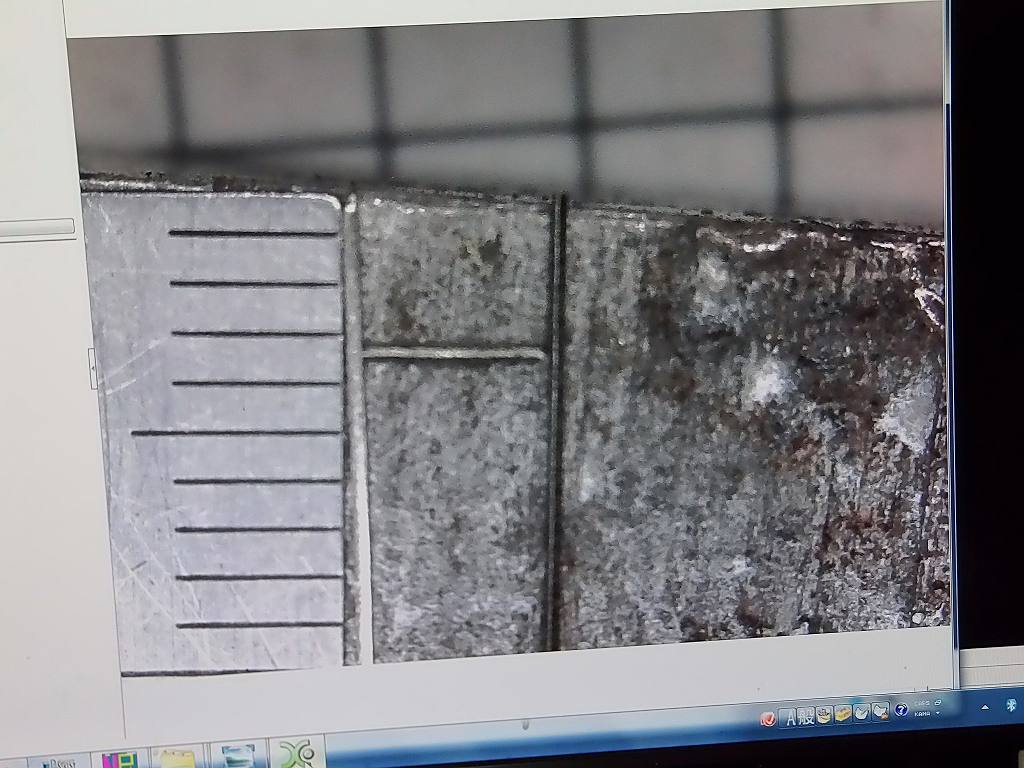

上から1段目の横桟、3.3mm の処にセットしました

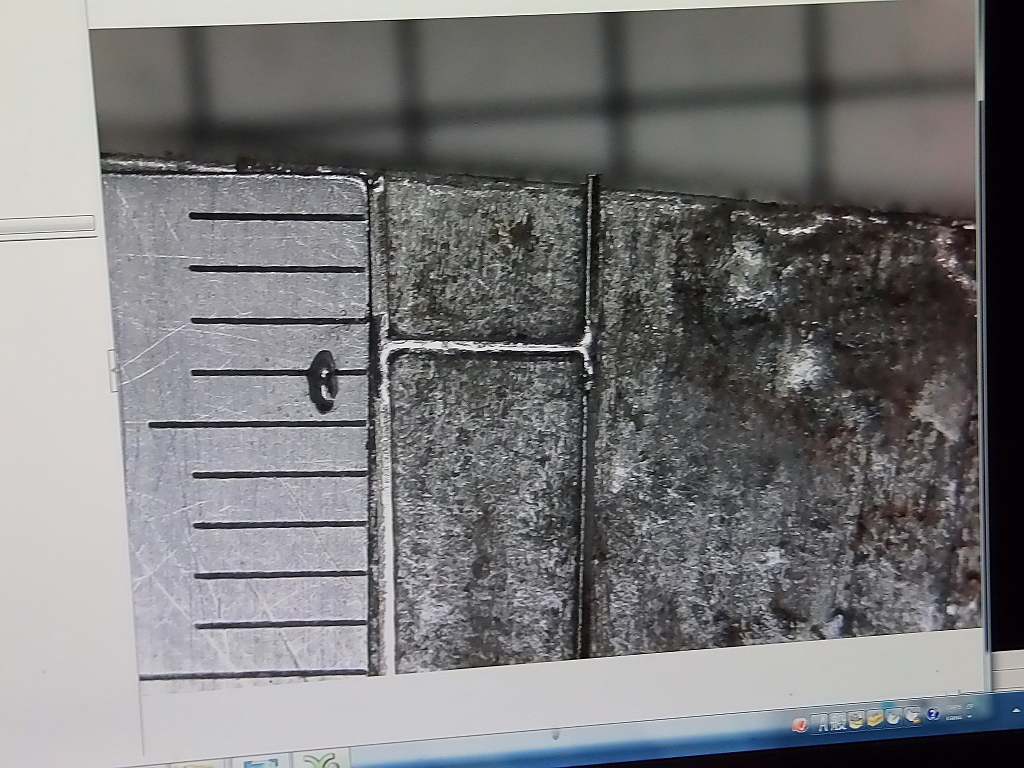

半田付けしました

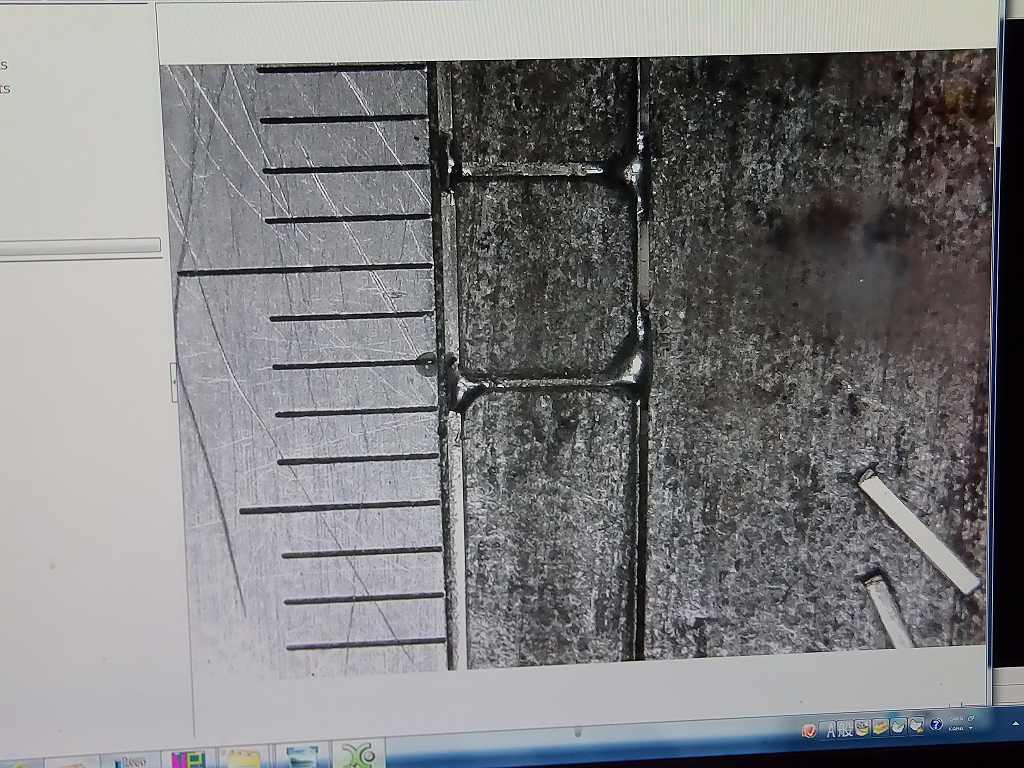

2段目、7.9mm の処を半田付け



3段目、12.5mm の処を半田付け



4段目、17.1mm の処を半田付け



5段目、21.7mm の処を半田付け



6段目、26.3mm の処を半田付け

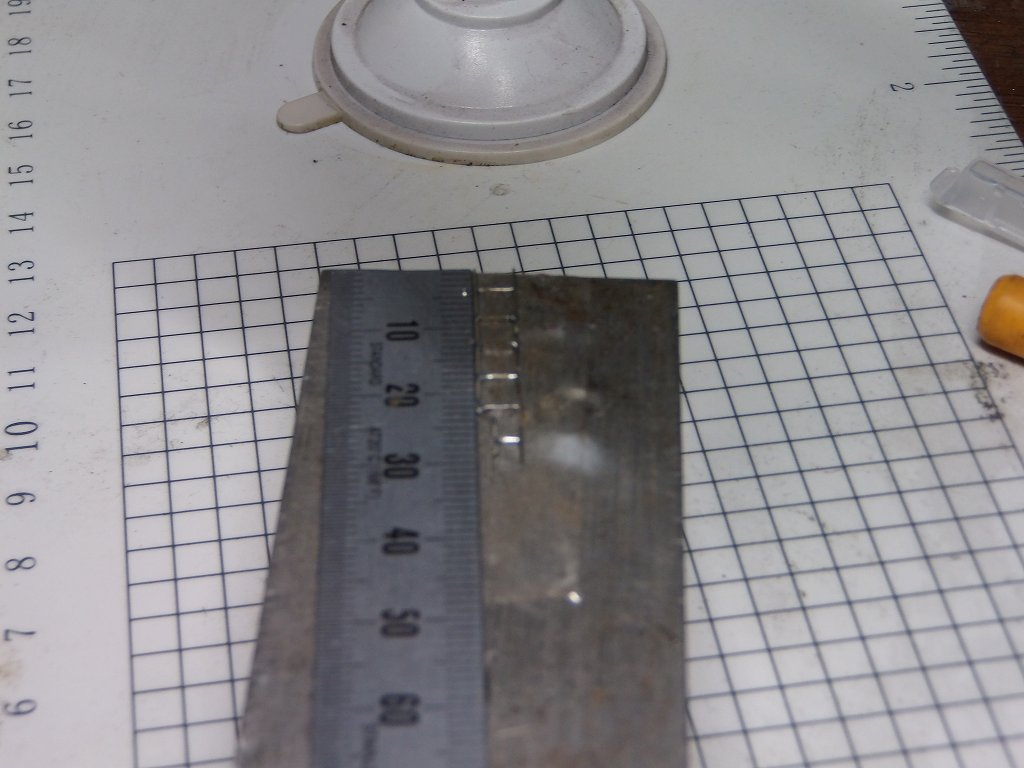

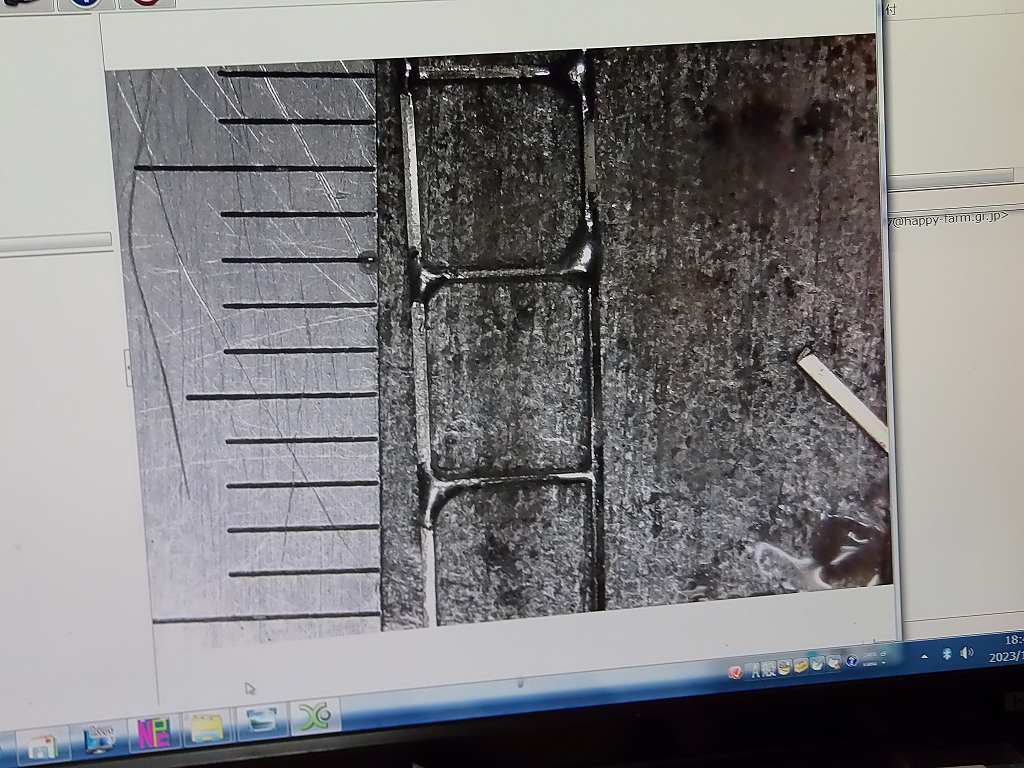

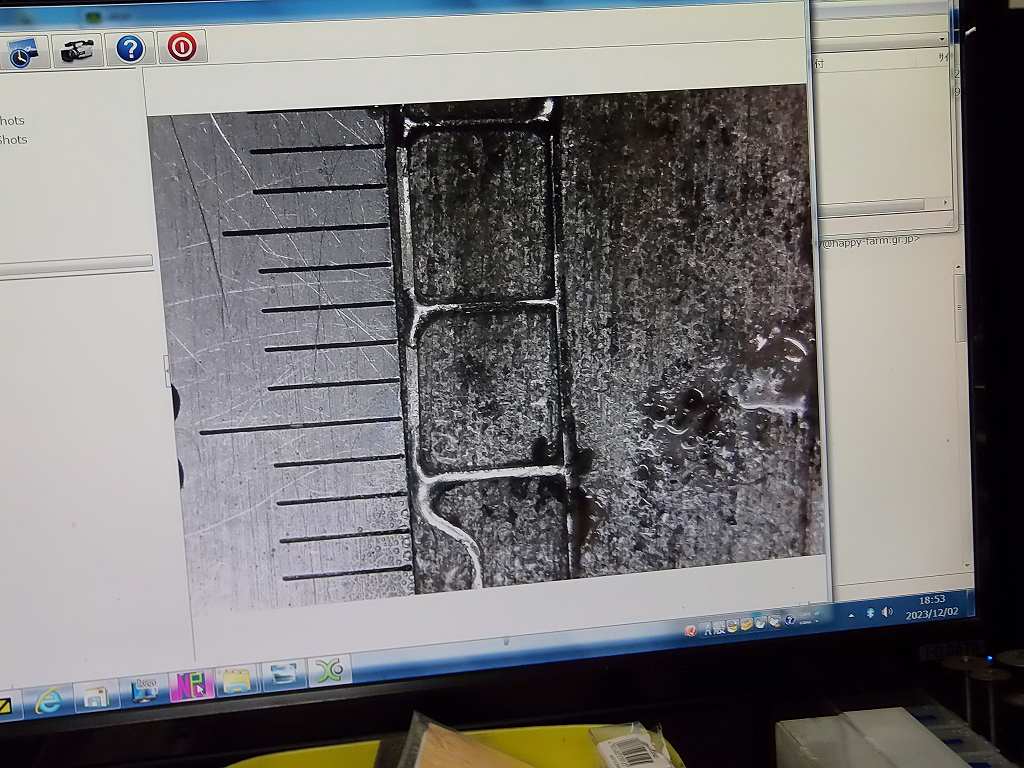

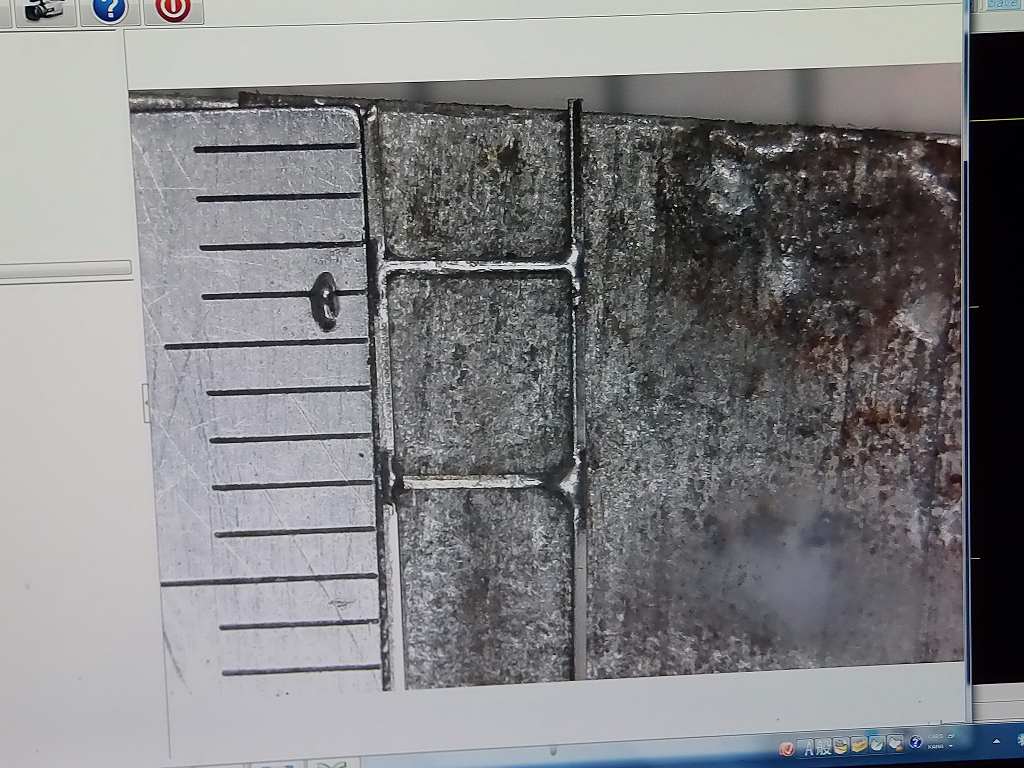

こんな風にして、顕微鏡で覗きながら半田付けしています

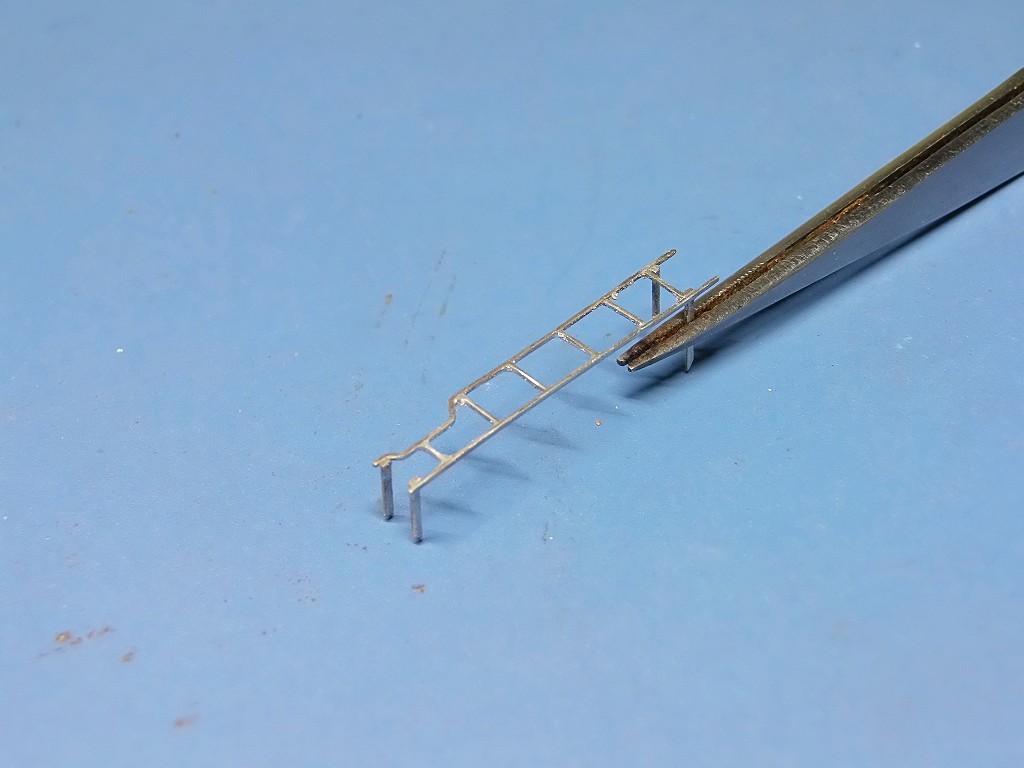

奇麗にバリ取りして、脚を半田付けしました
当初、アングルをカットして、半田付けしようとしましたが失敗
半田の熱が廻り次々と溶けましてダメでした
脚を妻面に開けた穴に差し込み、瞬間接着剤で取り付ける事にしました

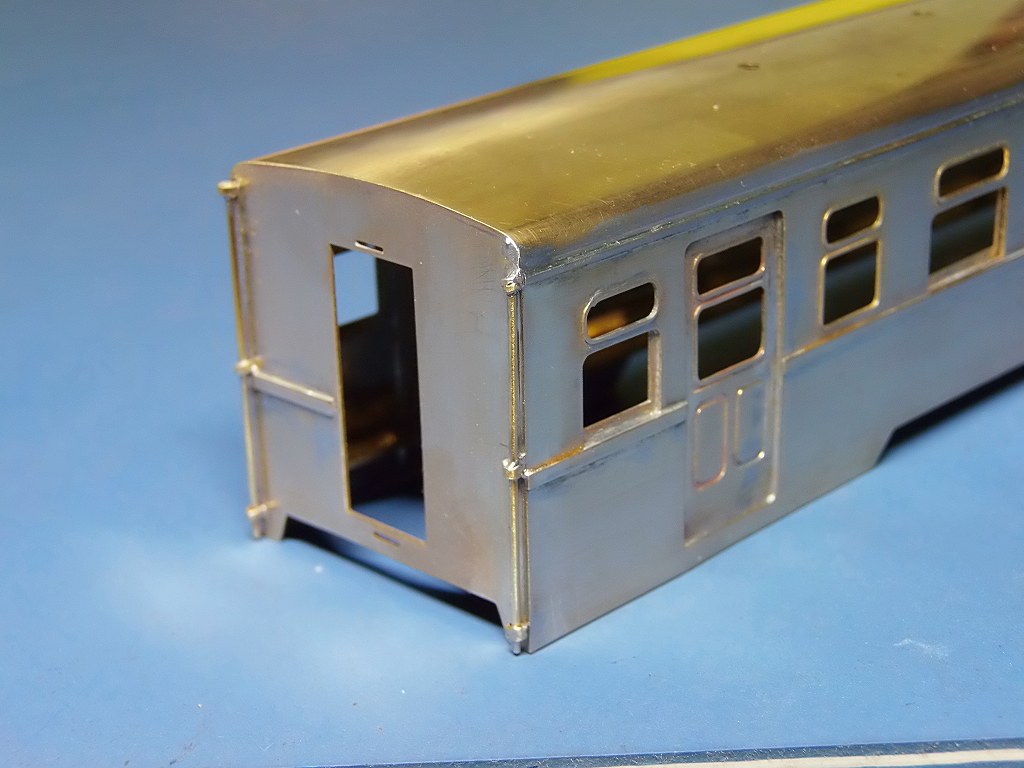

縦雨樋を着けました



こちらの妻面に梯子を取り付けます

明日は、下廻りの部品を取り付けます
IMONさんから発送連絡がありました

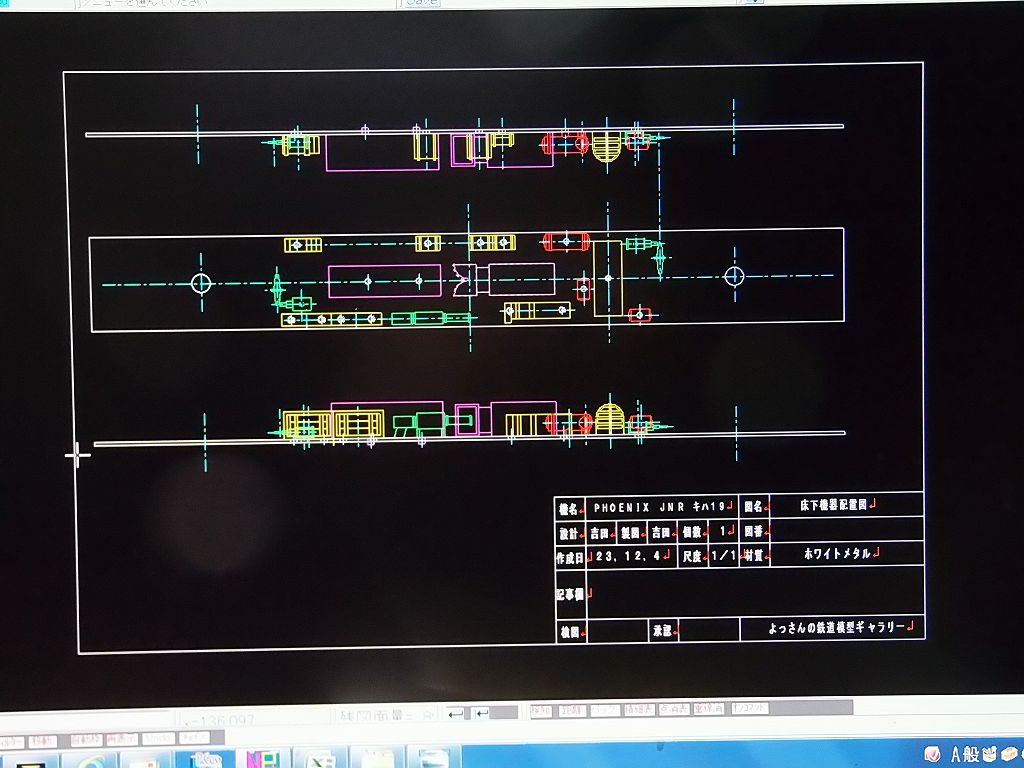

2023/12/4　床下機器の配置図を作成しました



キハ44200 と、キハ19 、合計3台作りますので、CADにて、図面にしました
一日、手持ち在庫の部品と、照らし合わせながら、設計しましたが、
電気式のDCには、中々なりません　⇒　良い資料に出会えません

明日は、生地車体完成と行きたいところです

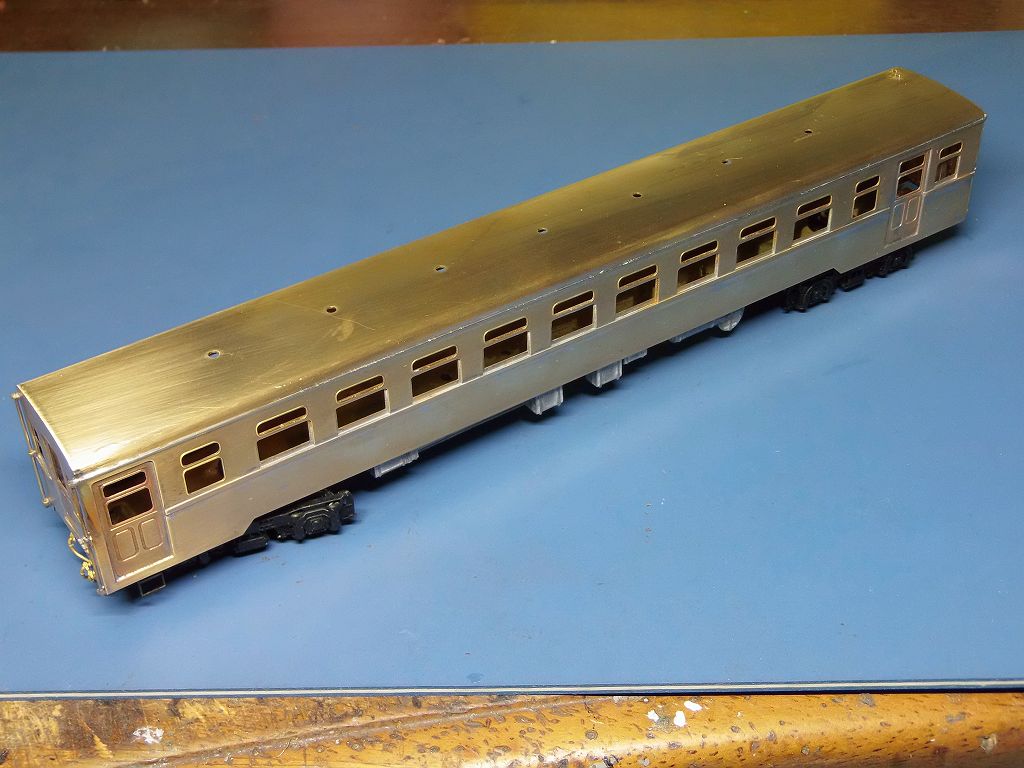

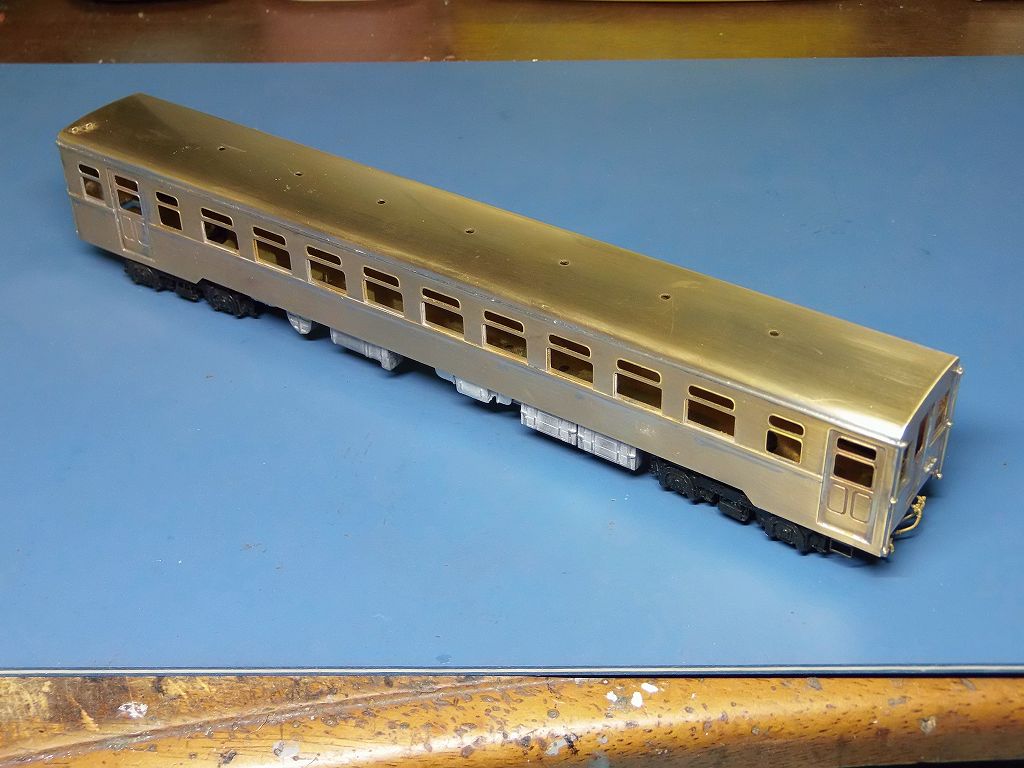

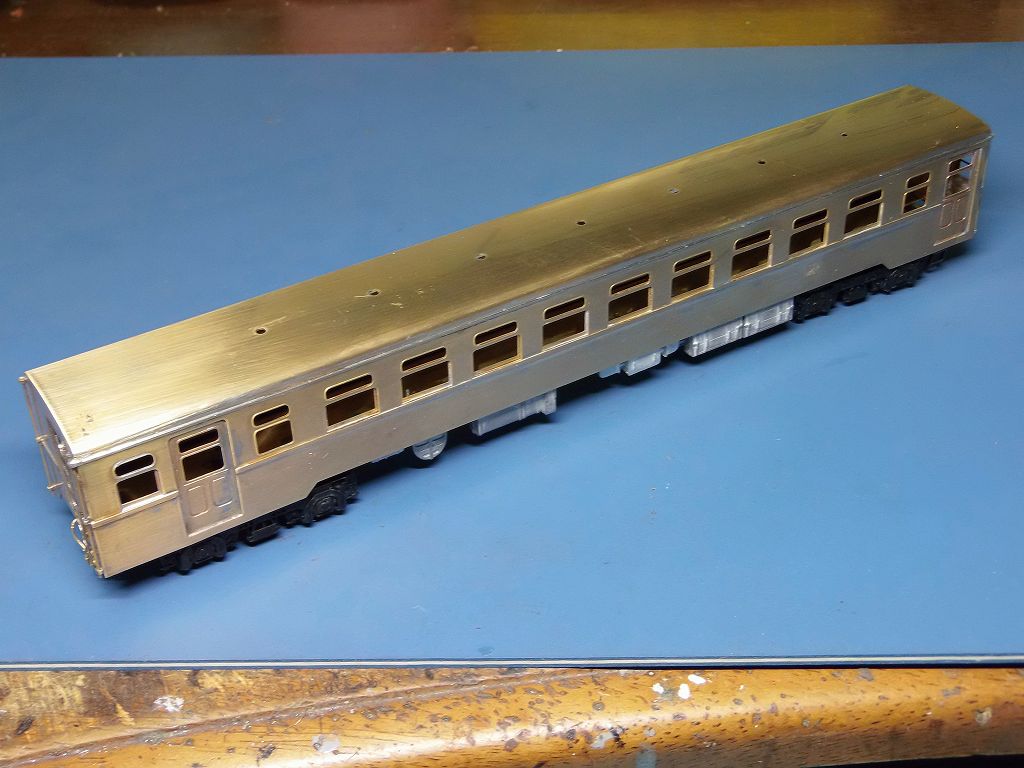

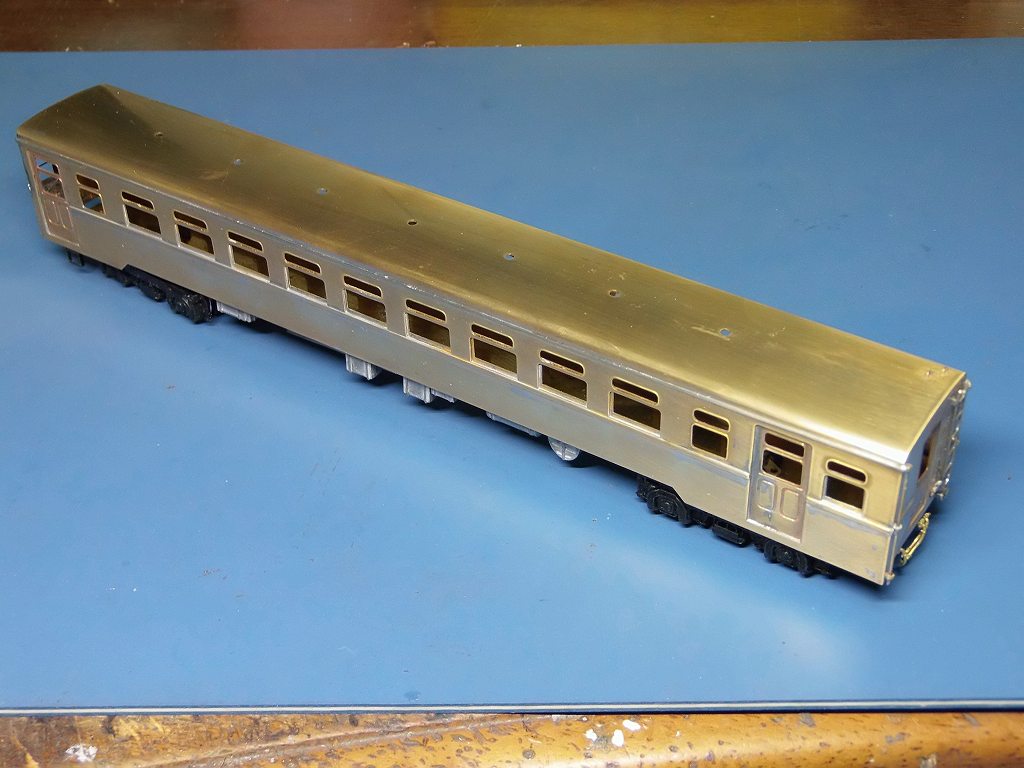

2023/12/6　生地車体完成

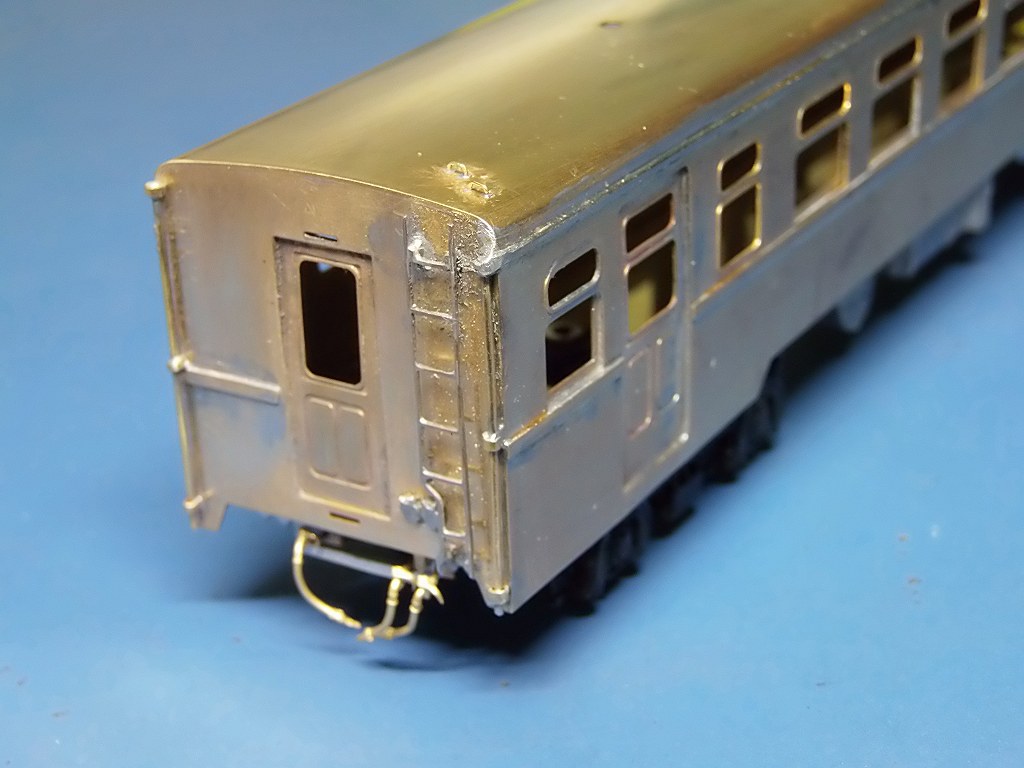

梯子を車体に半田付けしました
ジャンパー栓受けも装着、やはりちゃんと梯子が邪魔しないです
きっと、屋根に梯子用の手摺りが在るはずと思い、想像で装着しました

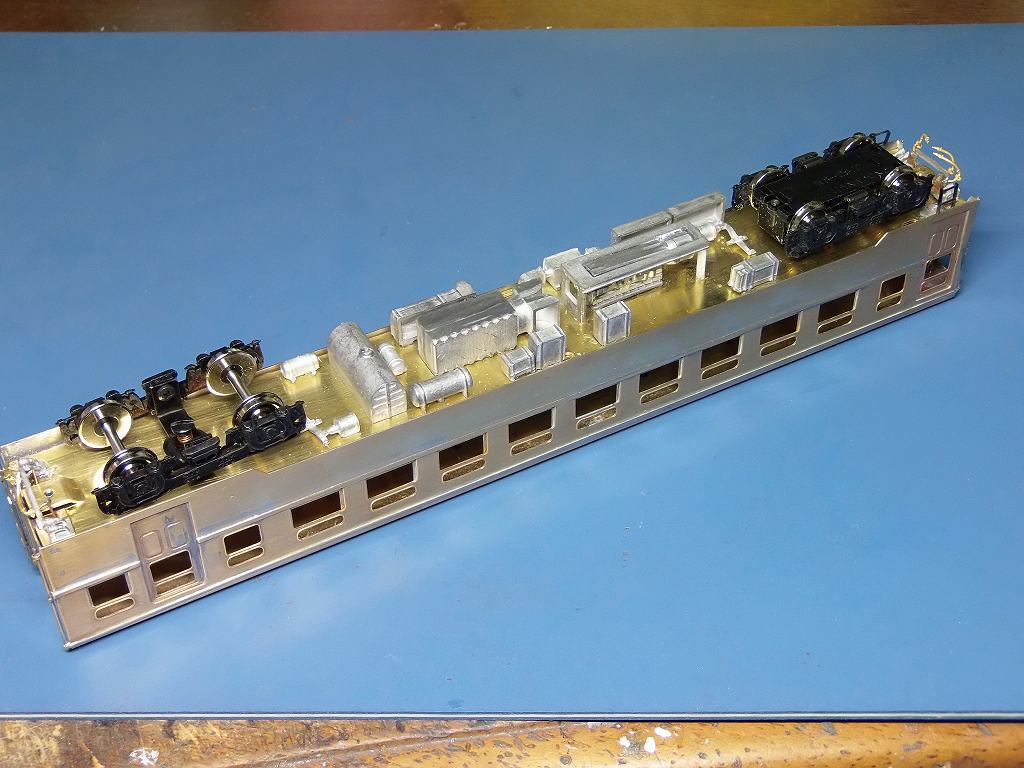

台車は、日光モデル、DT18 、動力台車は、プレーン軸、天賞堂パワトラを装着
動力無し側は、ピボット軸受けとしました

明日からは、フェニックスのキハ44100 、3輌セットの製作に掛かります

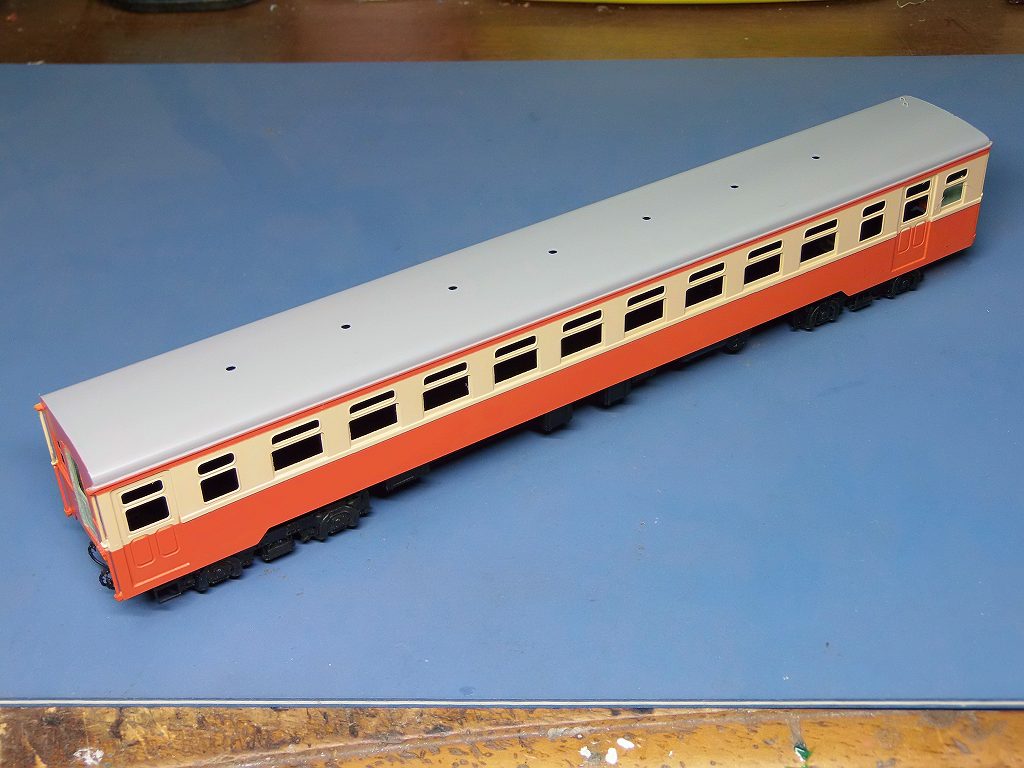

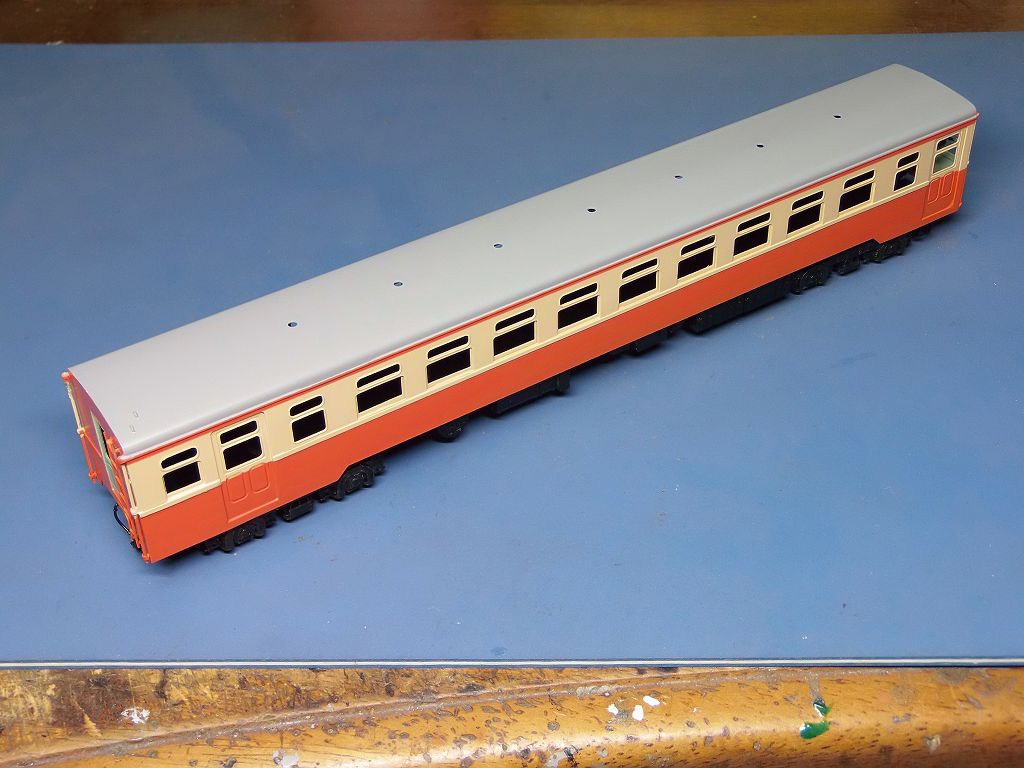

2023/12/16　塗分けが出来ました





5輌まとめて塗装しているので、進みません
明日は、艤装に掛かります

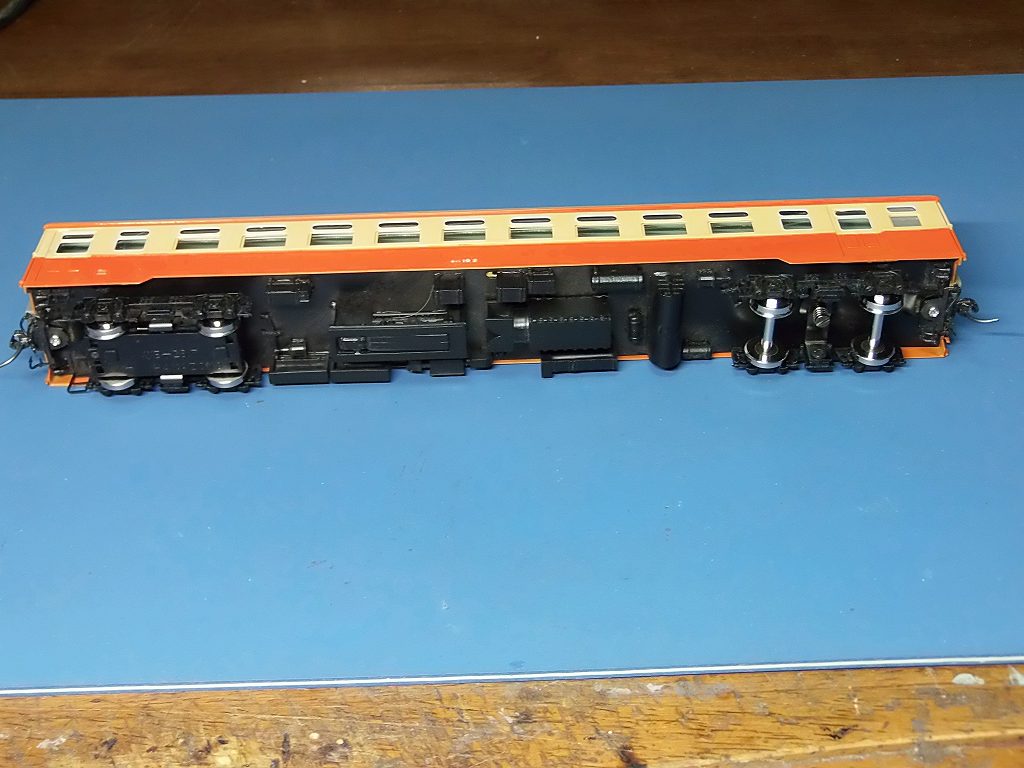

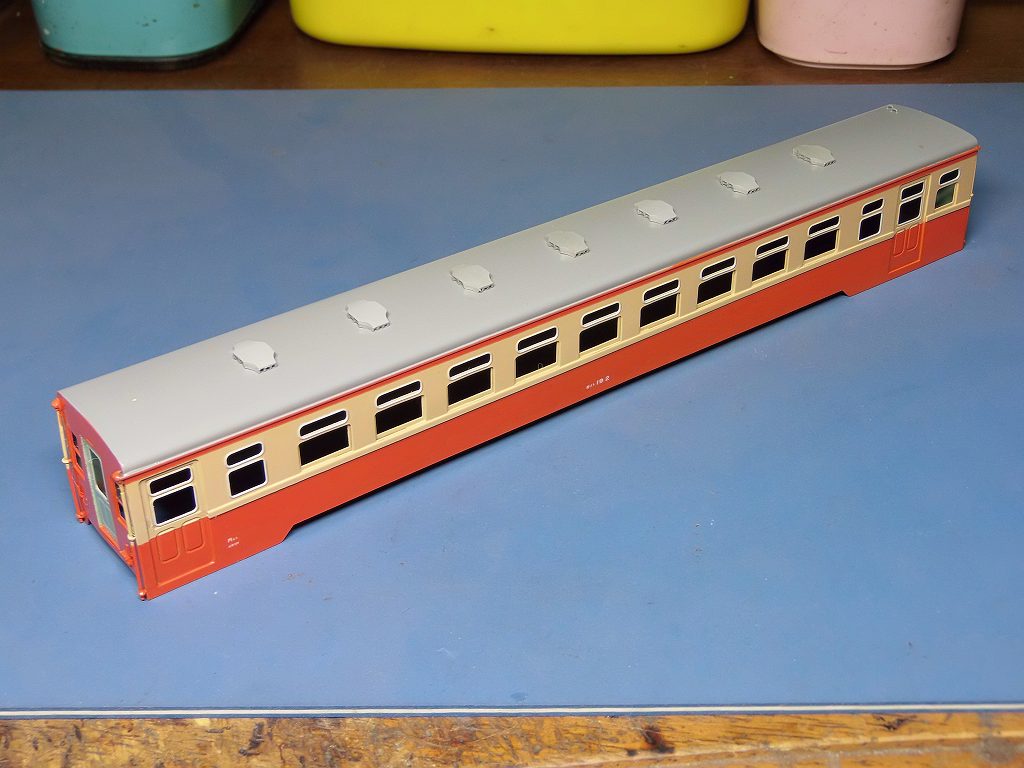

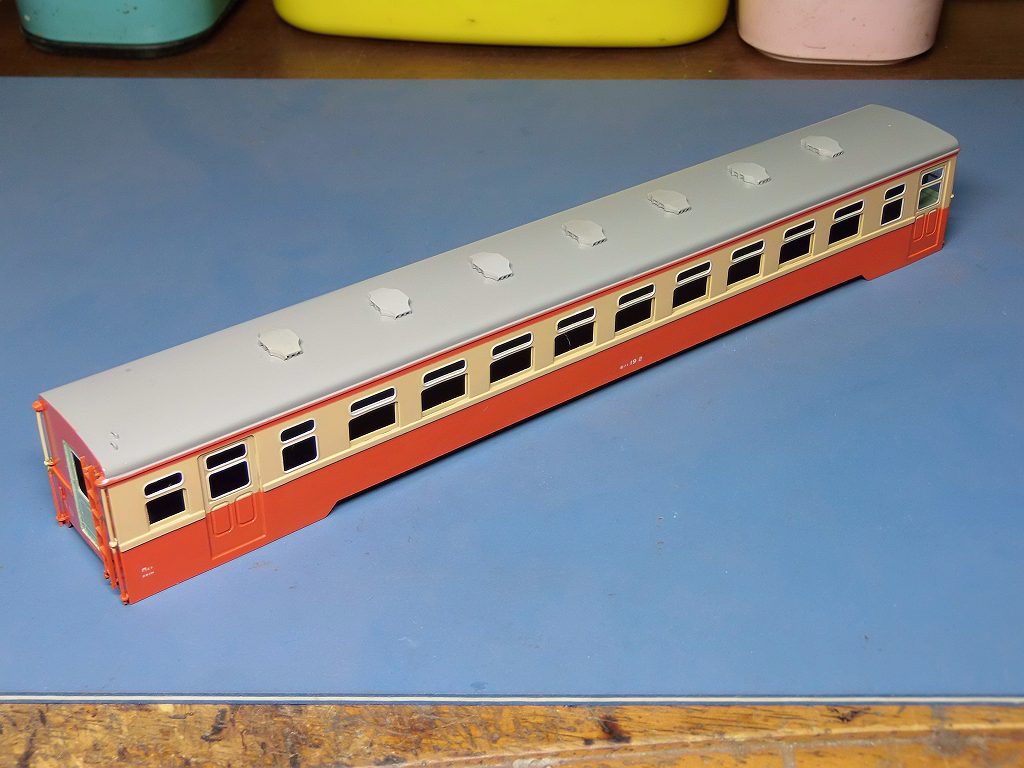

2023/12/21　デカールを装着、塗装が出来ました







艤装に掛かります
