PROTO 2000 SP ALCO PA DCC化記録
(A-B-B 3輌編成)

2017/8/26 DCC化しました

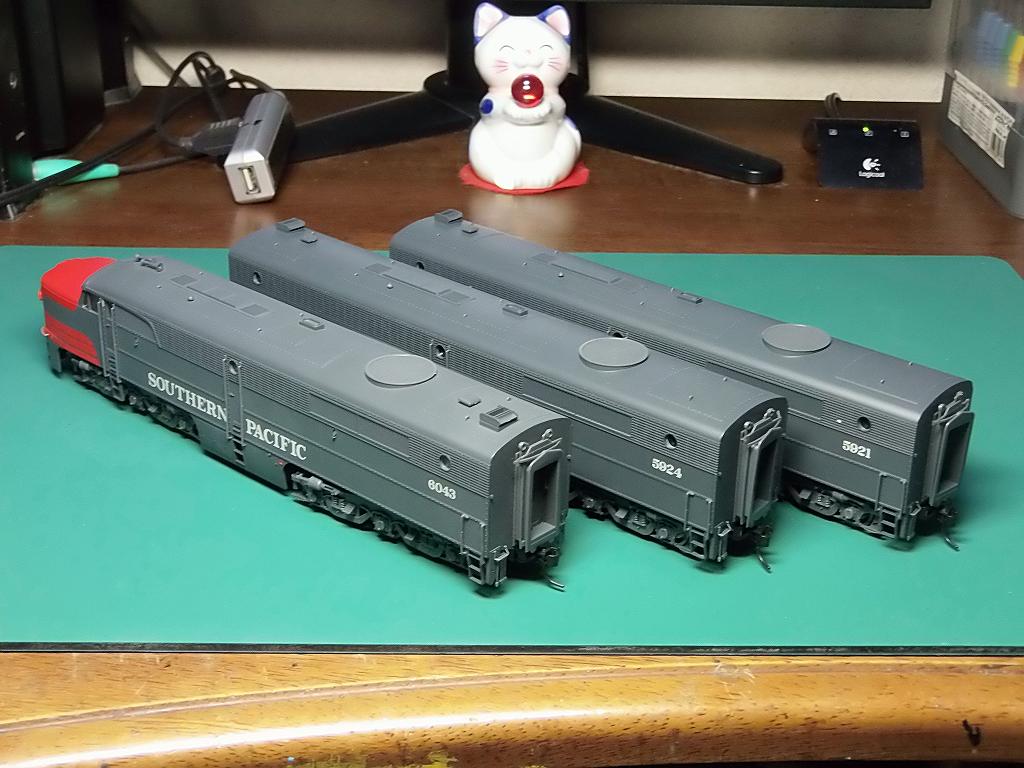

新古品のSP PA-B-B 編成です
このDCC化で、試運転をしたのみです

PA、ヘッドライト、マーズライト、φ3.0 LED球 電球色に交換
キャビン室内灯、LED2835 電球色を追加

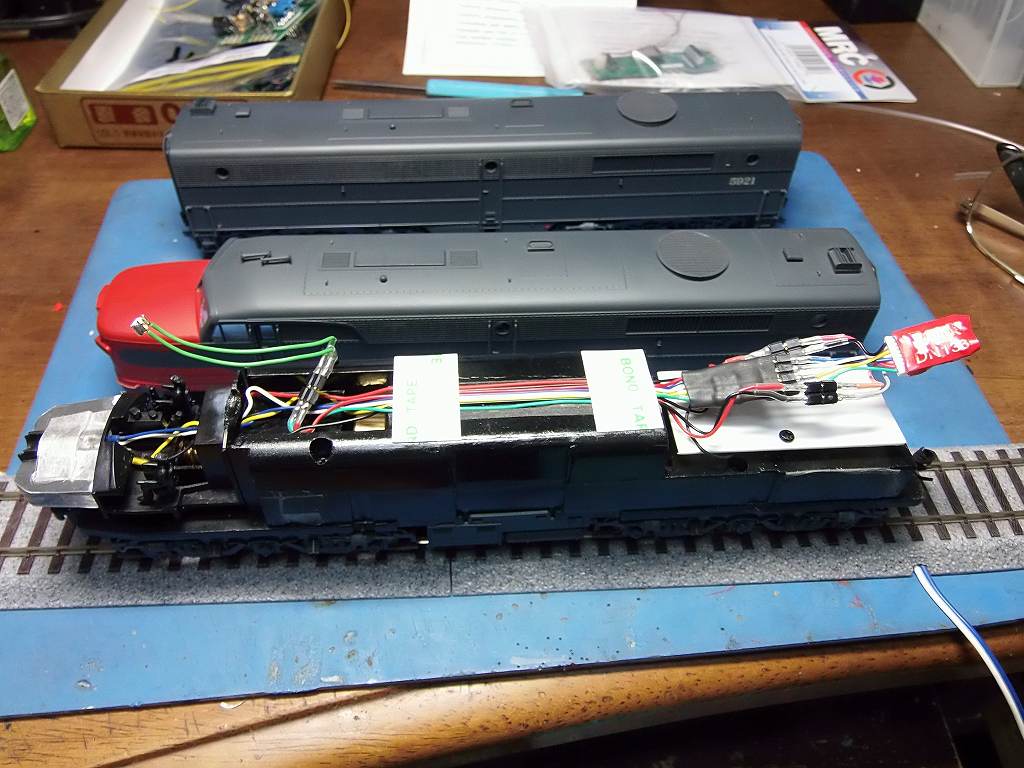

#6043、 DIGITRAX DN136D を装着

#5921 MRC #1622 ALCO244をSOUND専用として、装着






DC用の基盤を取り外して、カバーとしてプラ板を取り付けました
接続コネクターを製作、装着しました

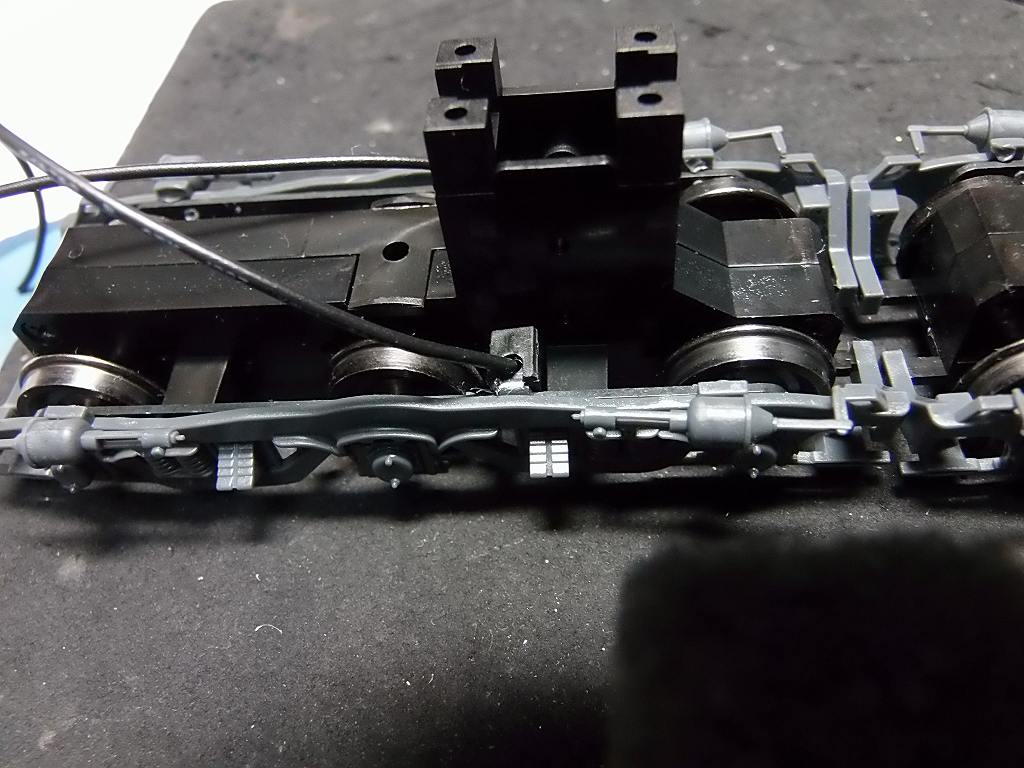

PB、台車から、集電しました

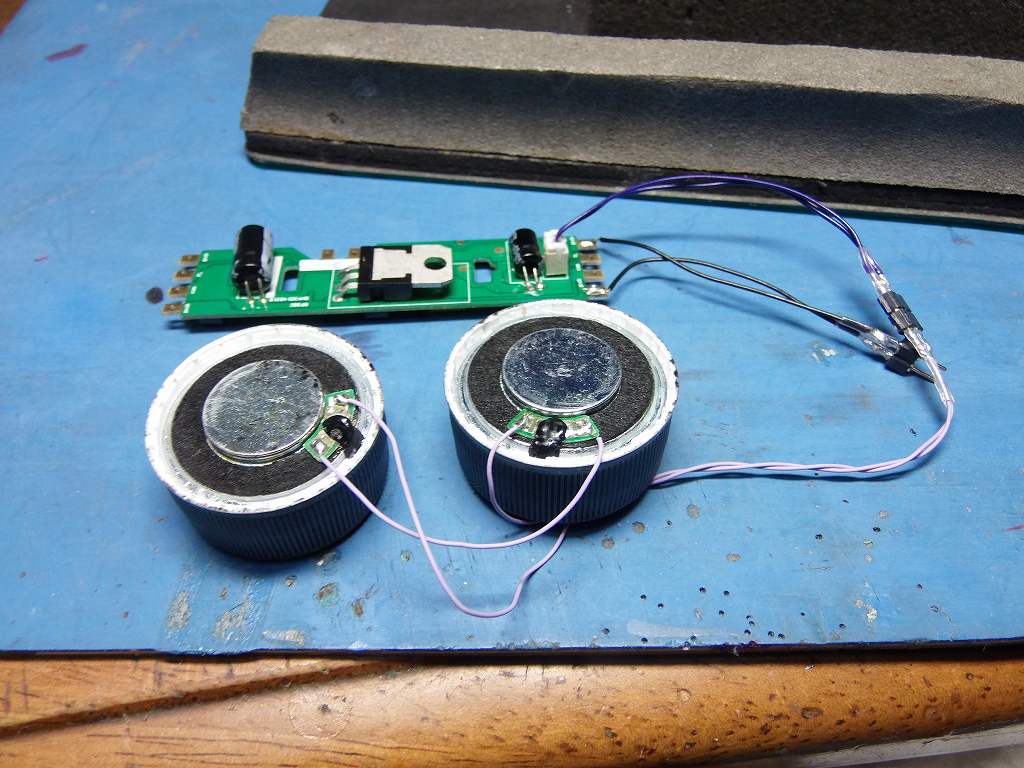

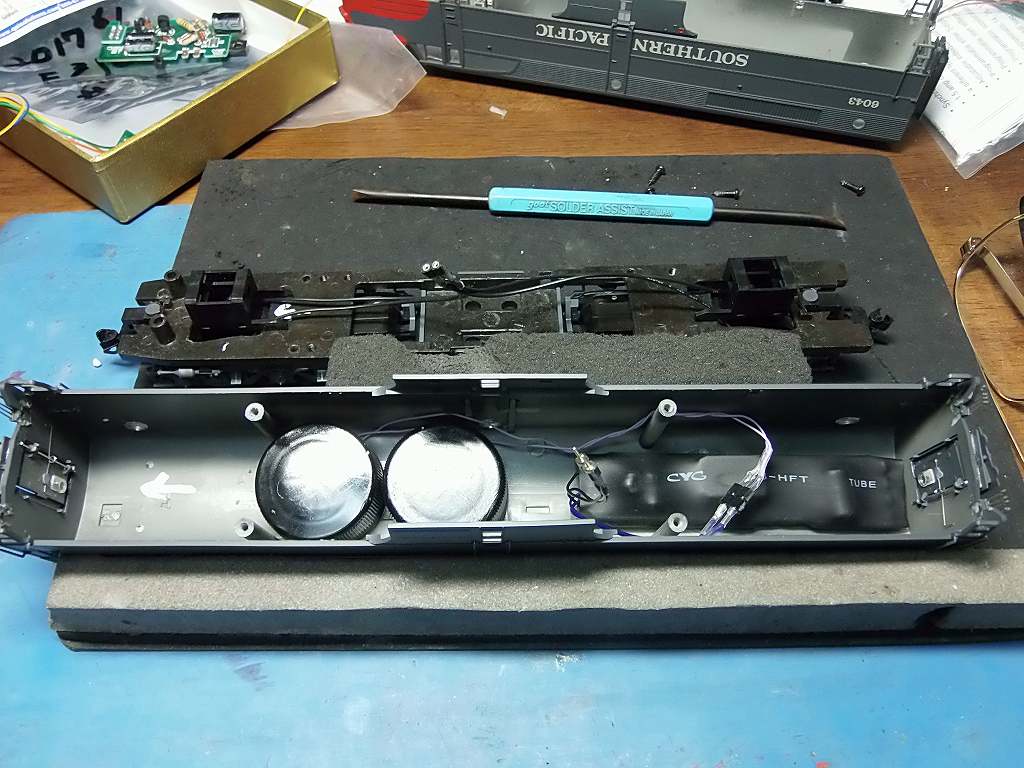

スピーカー、φ28、 8Ω 1W 2基装着

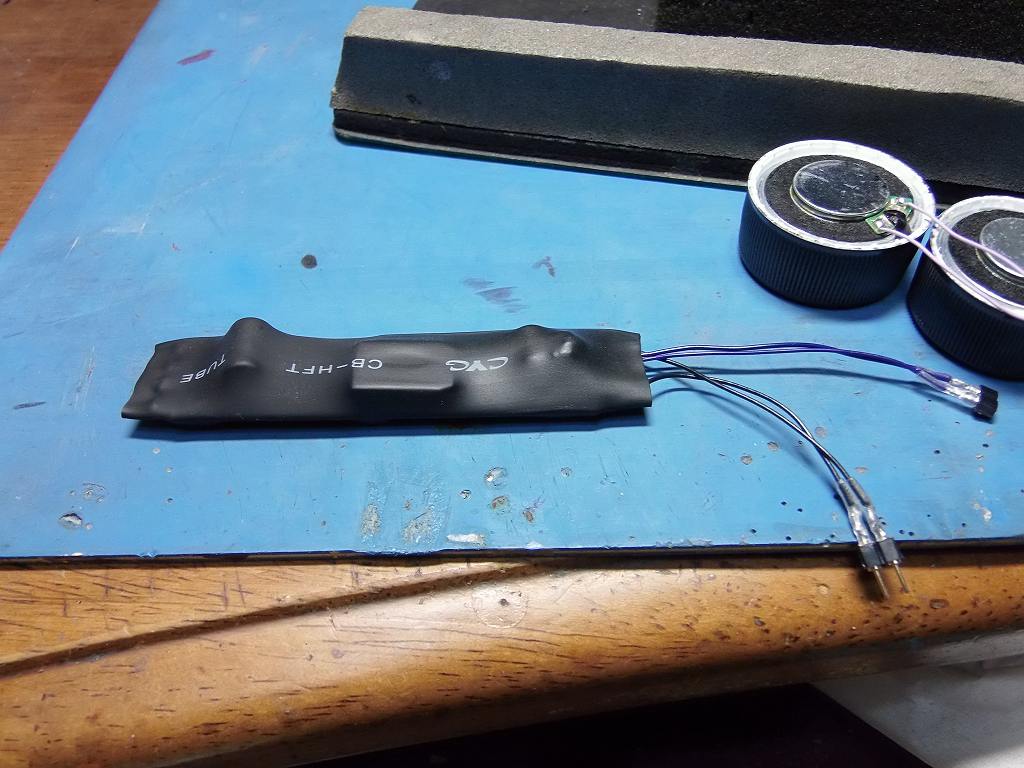

熱収縮チューブを被せておきました

参考 CV値

SP EMD PA 6043A/5921B #6043 . PA DN136D PB MRC #1622 ALCO 244
ファンクションキー CV番号 . デコーダの電線色
. . .
電線ごとの数値 . . 01[01] 02[02] 04[04]
ライト . . マーズライト ヘッドライト 運転室室内灯
F0 前進 CV33 07 ● CV49=02 ● CV51=A0
F0 後進 CV34 04 . . ● CV51=A0
F1 CV35 00 . . .
F2 CV36 - . . .
F3 CV37 - . . .
