PROTO 2000 UP EMD E6A-B DCC化記録
#994 #985B

2017/8/24 DCC化しました

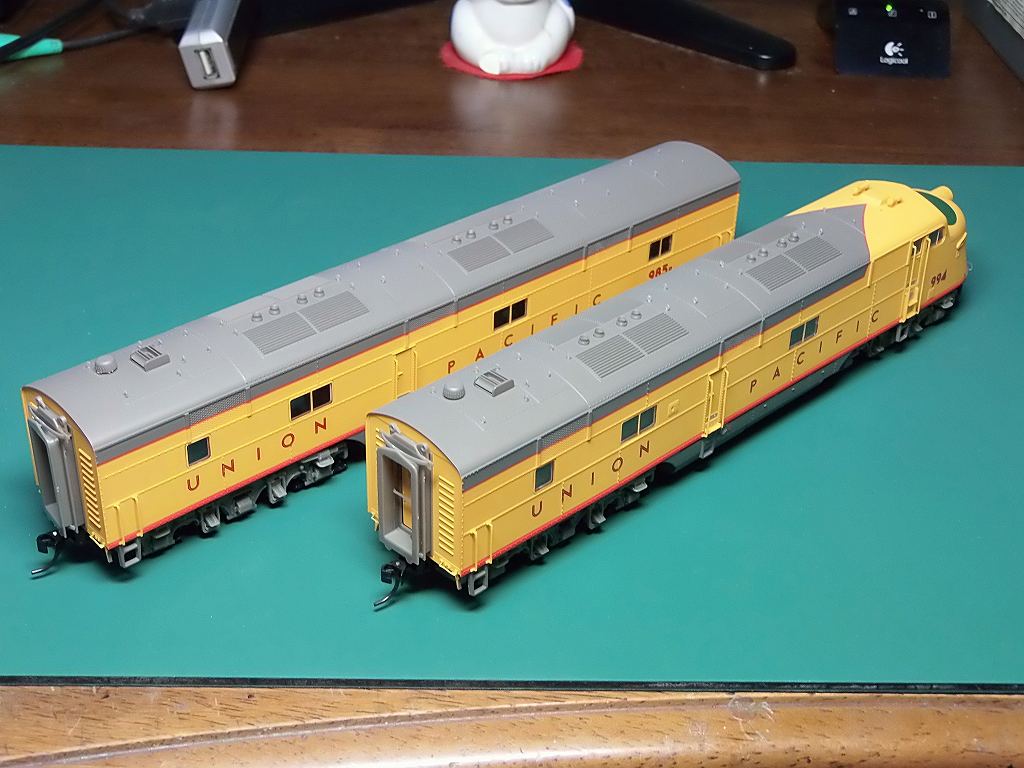

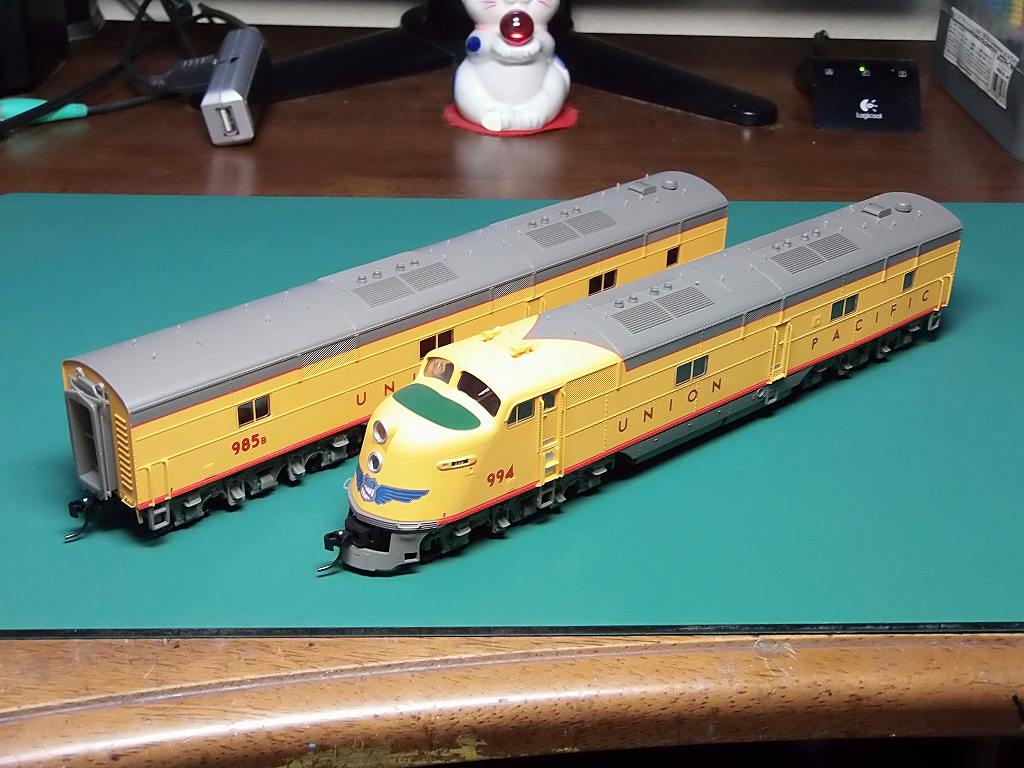

新古品のUP EMD E6 です
このDCC化で、試運転をしたのみです

ヘッドライト、マーズライト、φ3.0 LED球 電球色に交換
キャビン室内灯、LED2835 電球色を追加

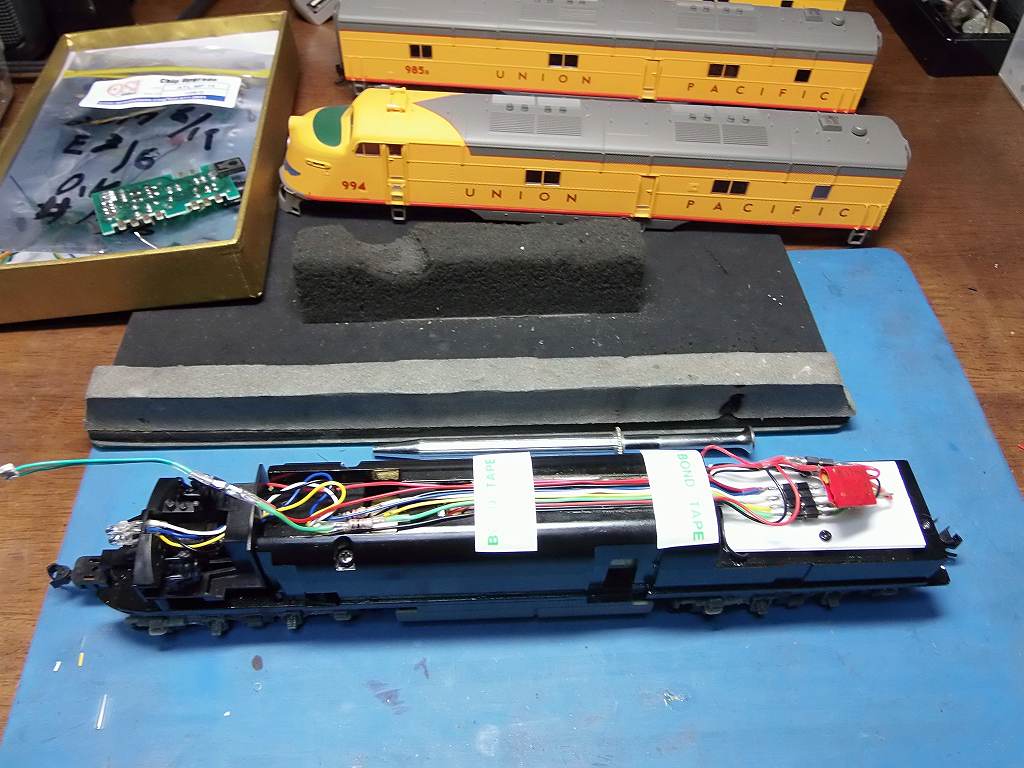

#994A DIGITRAX DN136D を装着
#985B QSI BLI E3-6 Q1a をSOUND専用として、装着

例に因って屋上の釣り環が10箇所以上箇所折れましたが、
所有のUP E7B (新古品) の屋根より移植しました






DC用の基盤を取り外して、カバーとしてプラ板を取り付けました
接続コネクターを製作、装着しました

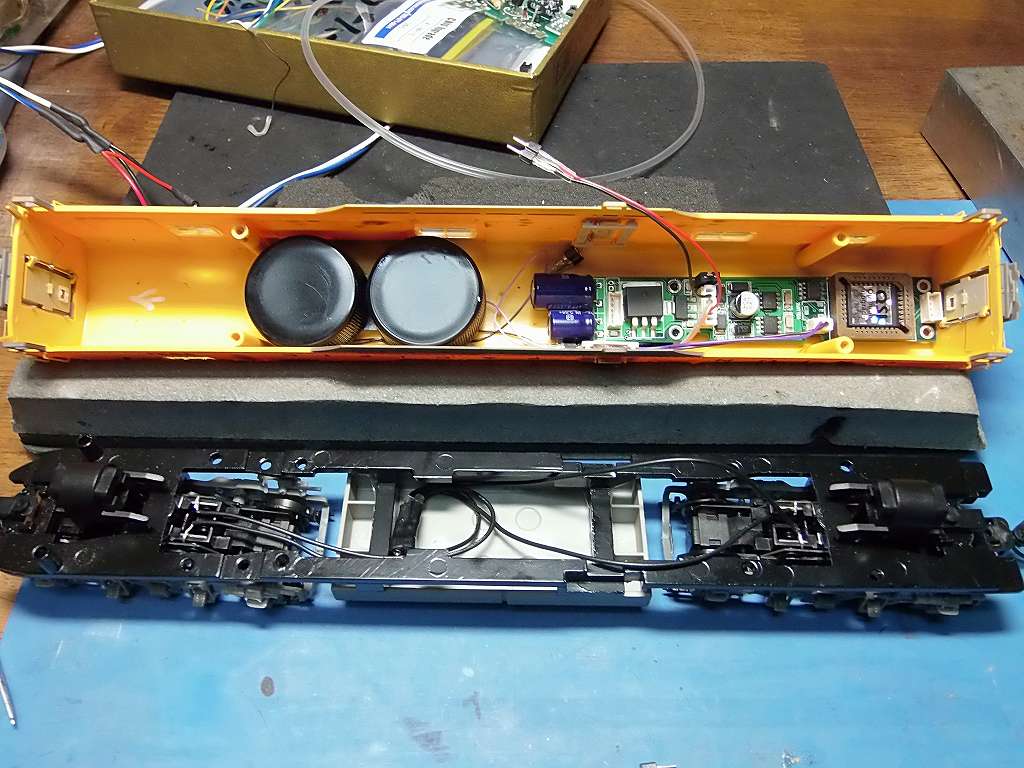

Bユニットにサウンド専用として、BLI 用のQSI 、Q1a のデコーダーを載せました

アドレスは、#994 にしました


参考CV値

UP EMD E6 994A/985B #994 . E6A DN136D E6B QSI BLI Q1a E3-6
ファンクションキー CV番号 . デコーダの電線色
. . .
電線ごとの数値 . . 01[01] 02[02] 04[04]
ライト . . マーズライト ヘッドライト
F0 前進 CV33 07 ● CV49=02 ● CV51=A0
F0 後進 CV34 04 . . ● CV51=A0
F1 CV35 00 . . .
F2 CV36 - . . .
F3 CV37 - . . .

CV29=07 逆転設定にしてありま
