TENSHODO SP CAB FORWARD 4-8-8-2 AC12 DCC化記録
東京都　H様　DCC化御依頼

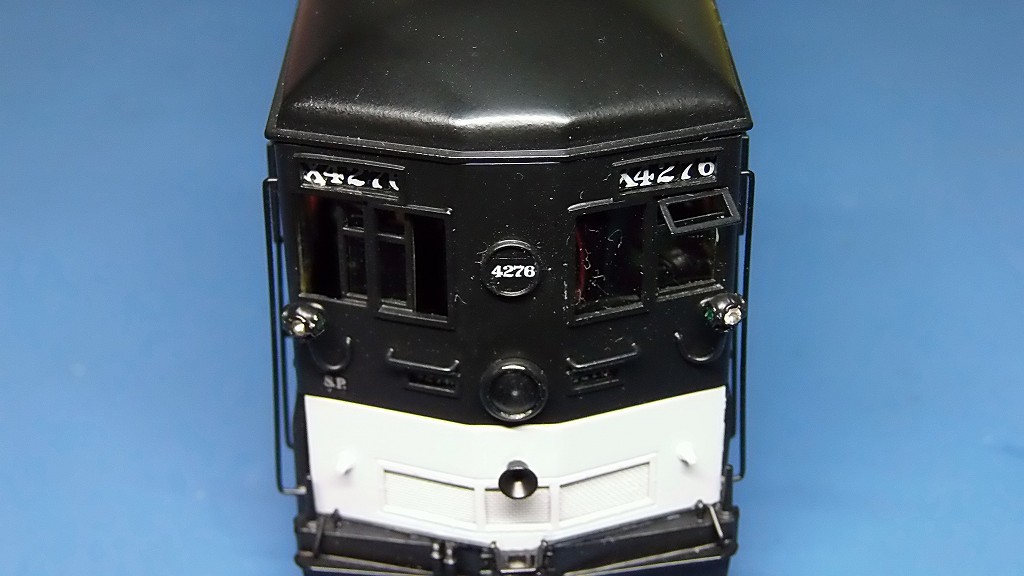

2023/7/7　機番デカールを貼りました



↑



施主さんご要望に因り、破損した機番を作成し装着しました

2023/6/9 　完成しました



失敗、失敗、ビデオの最後の方は、ヘッドライトの状態を撮影しようとして、
画面がグラグラ振れています　⇒　笑ってやって下さい

-------------------------------------------------------------------

DCC化記録

2023/5/30　車輛が届いています

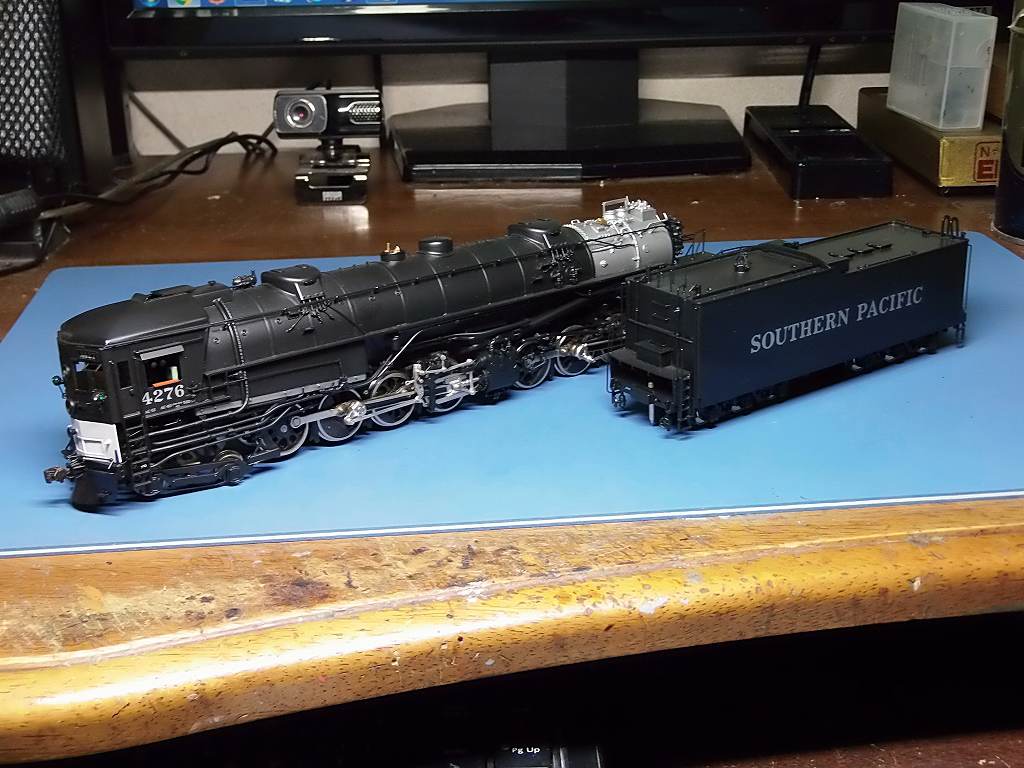

この車輌は、天賞堂製の CAB FORWARD としては、最終型と思われます
絶版品です　⇒　こんな出来の製品はもう発売されないでしょう
大事にして下さい　貴重品なのです

R ヘッドライトのレンズが取り付いていません
穴が開いたままです　⇒　F&R LED点灯化をお勧めします

搭載されている、モーターがどうもコアレスのようです
私の経験上、DCC化、DECODERと相性が悪いので、モーター交換です
アナログ使用では、低速もトルクが有り、良いのですが、、、

2023/6/5　分解し配置を思考しました

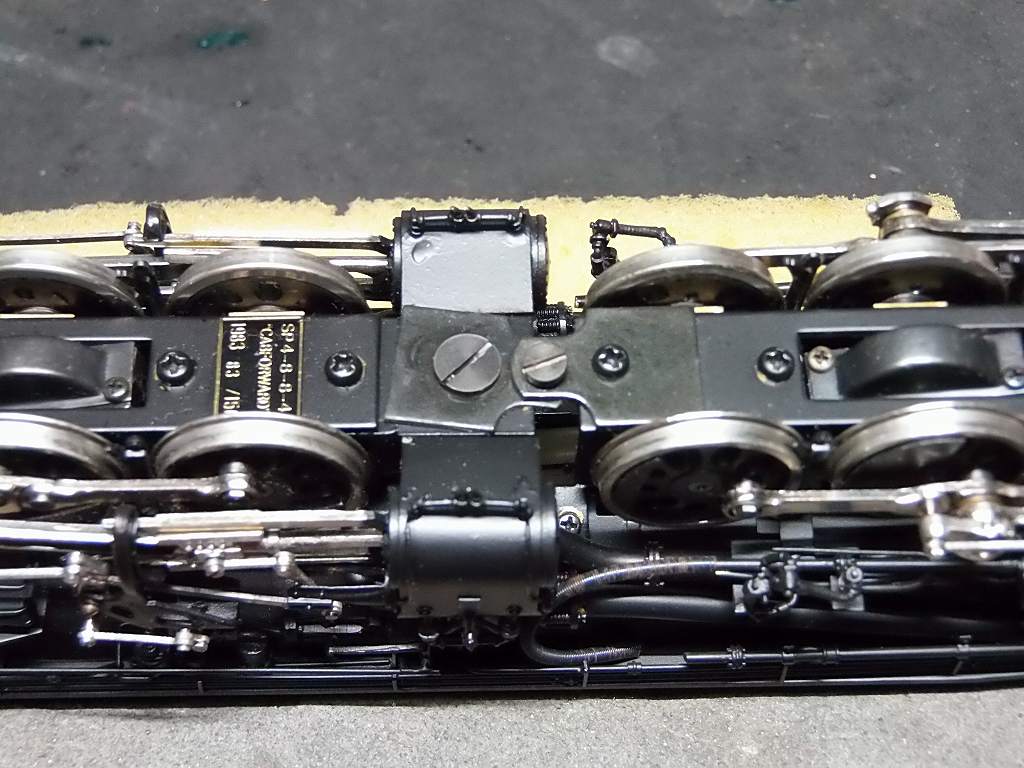

F シリンダー部を外します



ドローバーからの配線を外さないと、、、、外れませんでした



ヘッドライトを外さねば、、、、



既設モーターは、やはり、LN20 でした

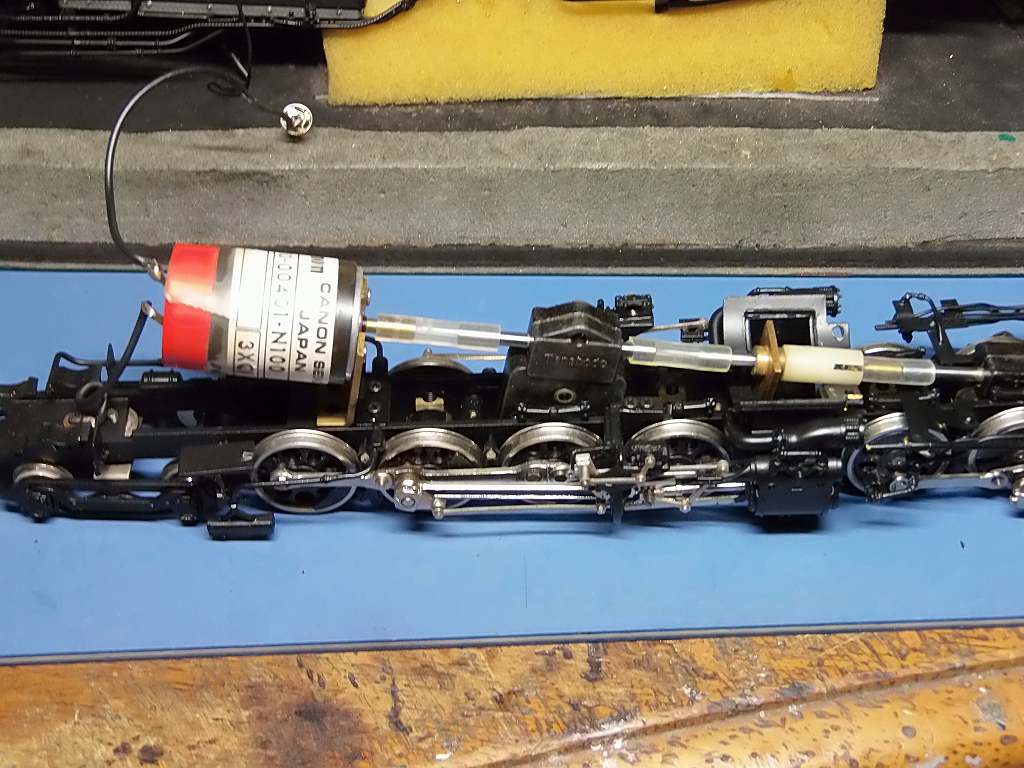

モーターを EN22 ( CN22 ) に交換、載せてみました

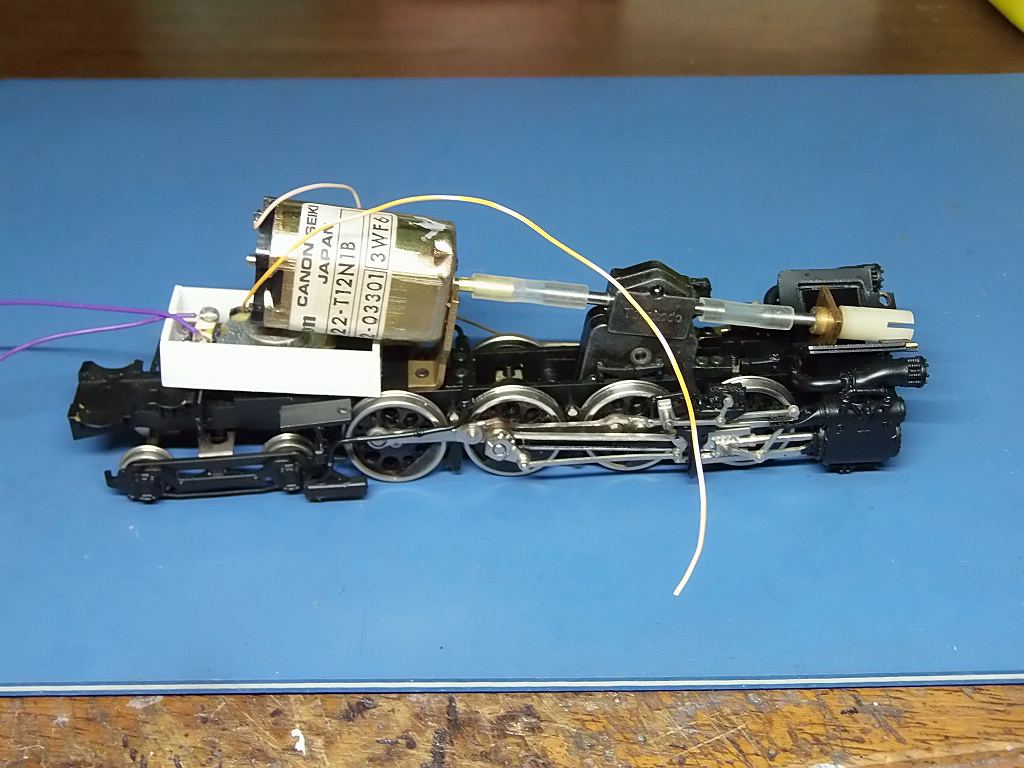

両軸モーターなので、シャフトを切断します
確認の為、ボイラーに組み込みましたが、OK牧場です



デコーダーは、煙室に、スピーカーは、ギヤボックスの上に設置する事にしました
この後、音源をダウンロードして、設定をしました、アドレスは、#4276 です
明日は、ライトを製作します

2023/6/6　ボイラー廻りの加工をしています

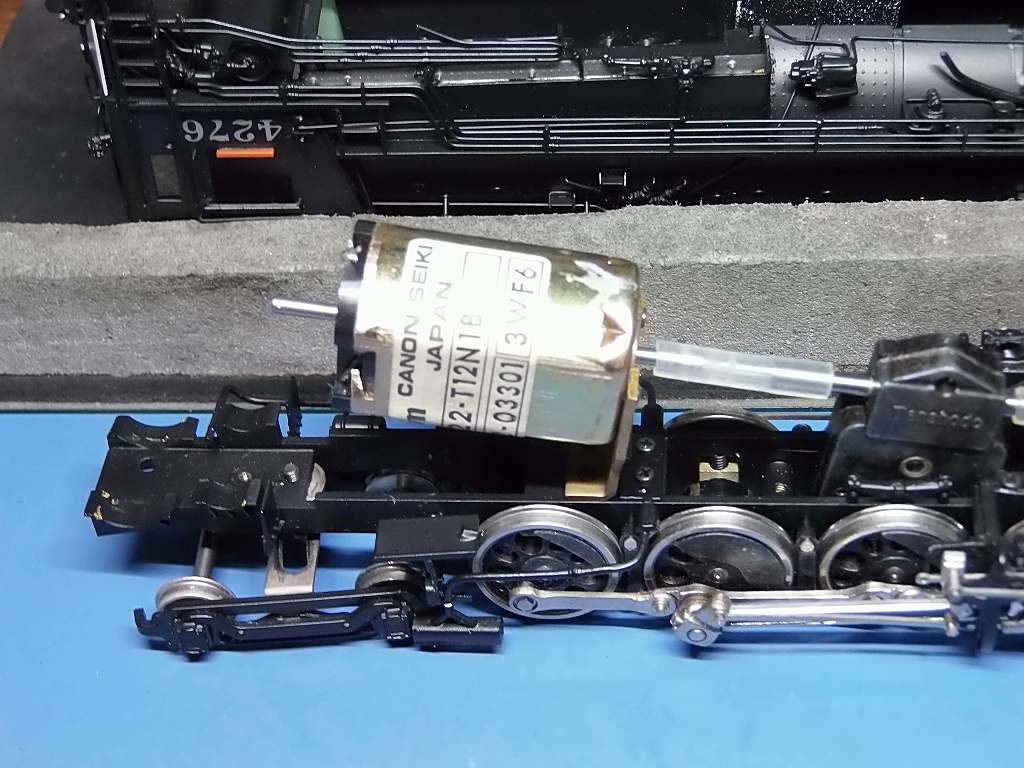

モーターシャフトを切断、CANON CN22に変更、搭載しました

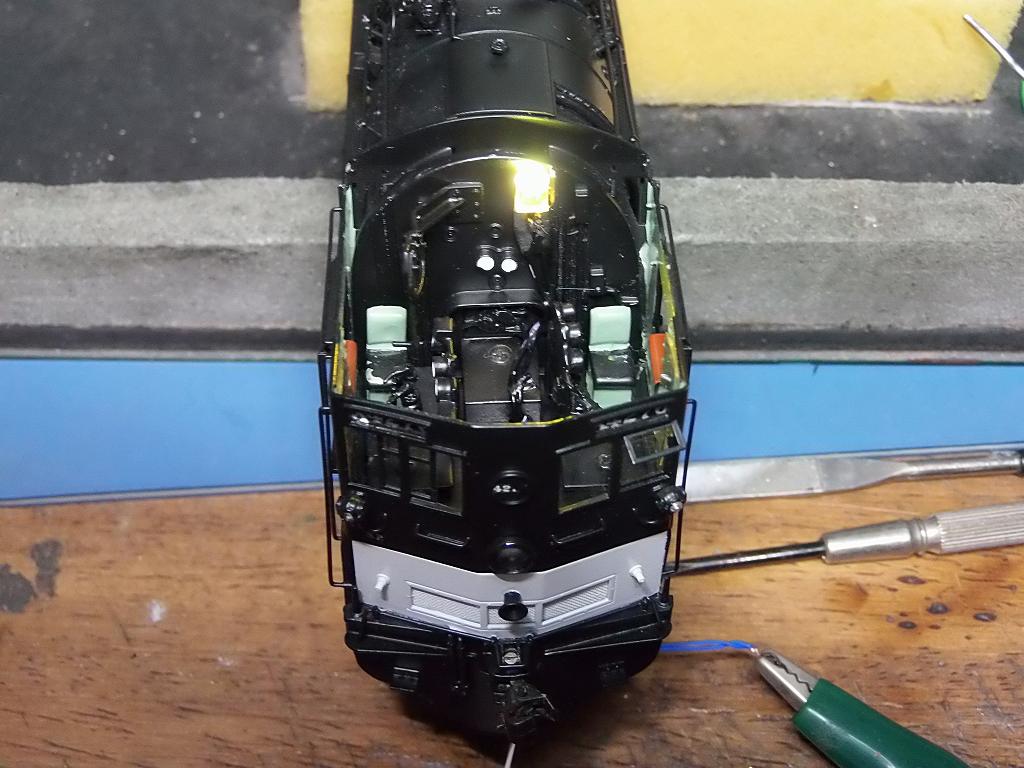

室内灯を設置、角型、白色LEDにクリヤーイエローを塗布しました



ヘッドライト、Φ3.0 電球色LED、レンズは、エコーΦ4.1 を使用



煙室下にテンダーへの配線用にΦ2.5の穴を2個開けました
CAB FORWARD の配線をするには、デッキ下でコネクター接続をします
それと、ドローバー上に通常のコネクターを設置します
と、2段階のコネクターの設置をしないと、配線の取り回しが悪いのです

明日は、テンダーのライト、レンズ、スピーカーを設置します

2023/6/7　テンダー部出来ました

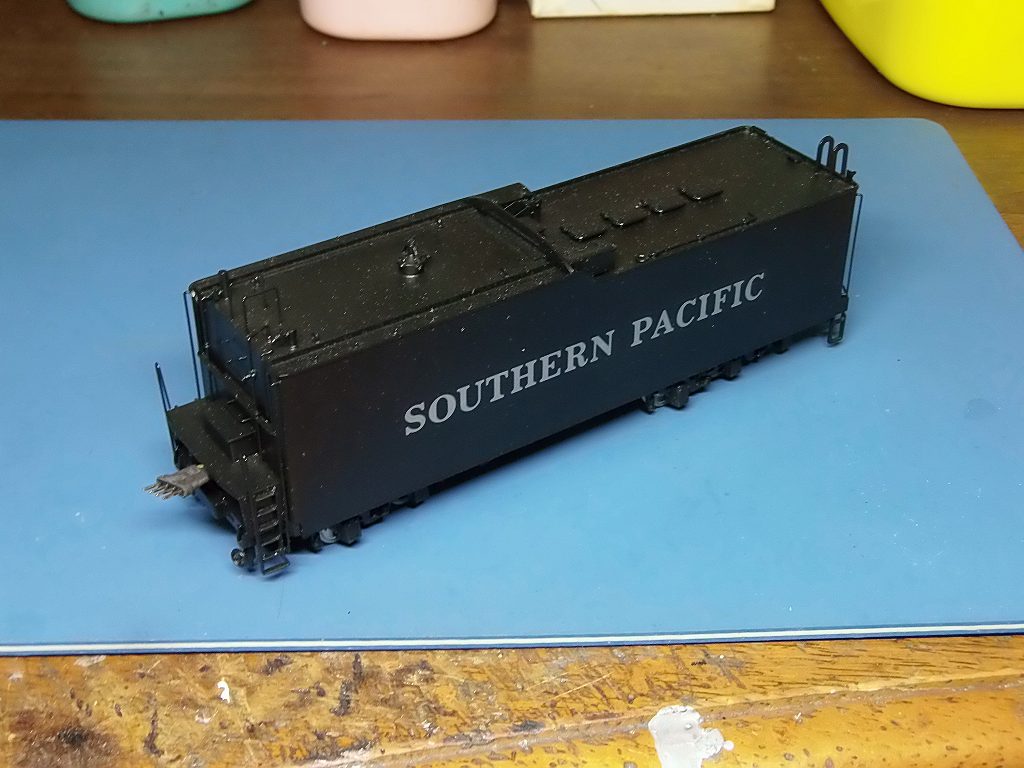

テンダーを組上げました　⇒　コネクターは、4P です



スピーカーは、28.5 x 40.0 8Ω 1W 使用、重低音がでます
エンクロージャーをプラ板から自作しています



フロントスピーカーは、モーターの下に入れますが、ギリギリなのです

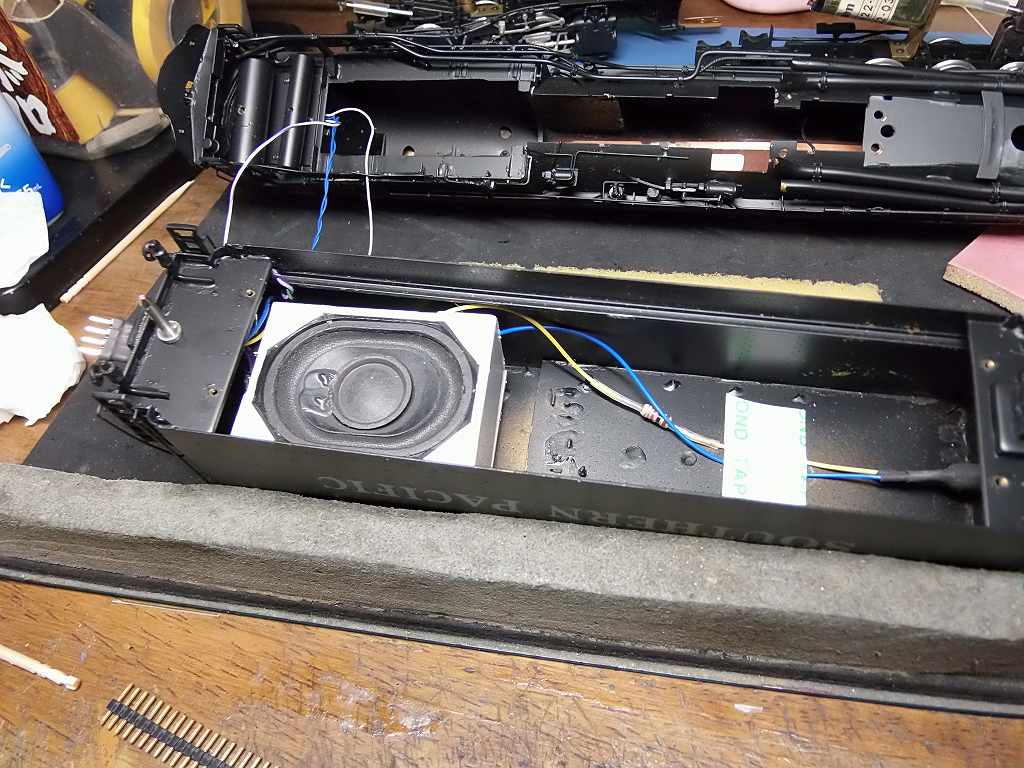

16 x 35 8Ω 1W　自作エンクロージャー、出来るだけCABに近づけます
ステレオ効果が F to R SPEAKER が離れている程効くからです

明日は、デコーダーを組み込みます

2023/6/8　デコーダーを積み、下廻りを組みつけました



スピーカーも取り付けて、デコーダーの配線を済ませました
後、テンダーとの4Pコネクターを作れば完成となります

明日、完成予定
