PFM/TOBY　D&RGW M-64 4-8-4　レストア記録
大阪府　M様　全塗装御依頼

2021/1/10　完成しました





窓ガラスを犬小屋にも入れ、走行調整しました
テンダーの後部台車枠がエアーホースに干渉、エアーホース台座を削りました

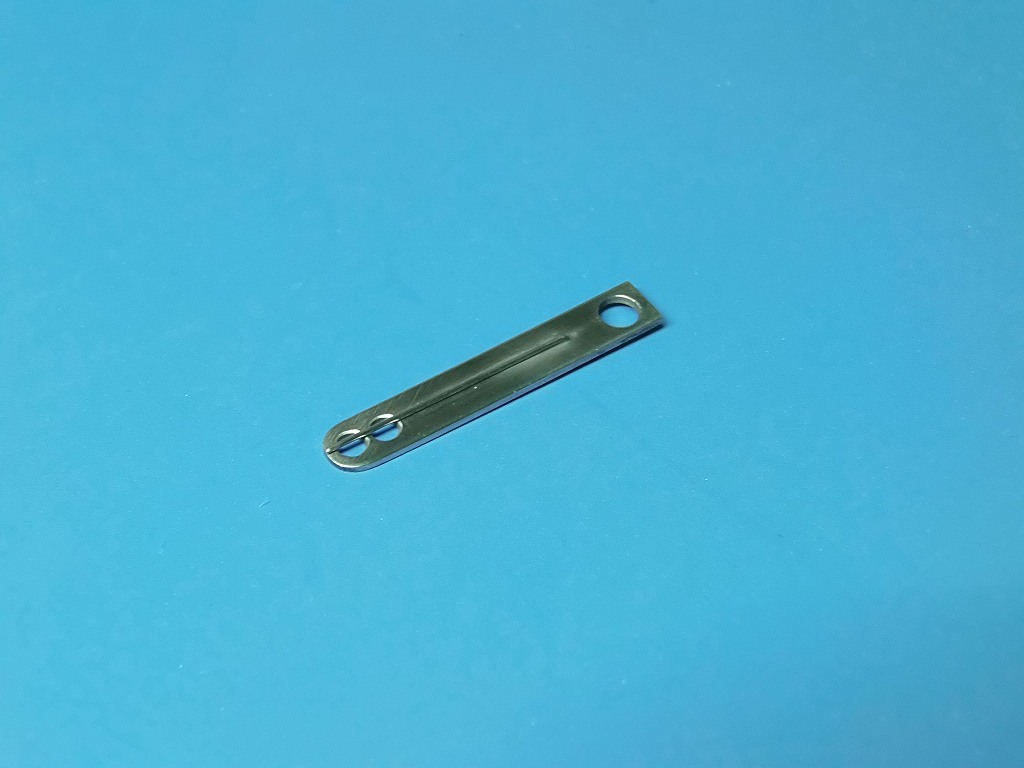

ドローバーの掛かりが浅いので、深く接続するように曲げて対処しました
ゴムジョイントは、フッ素ゴムを使用

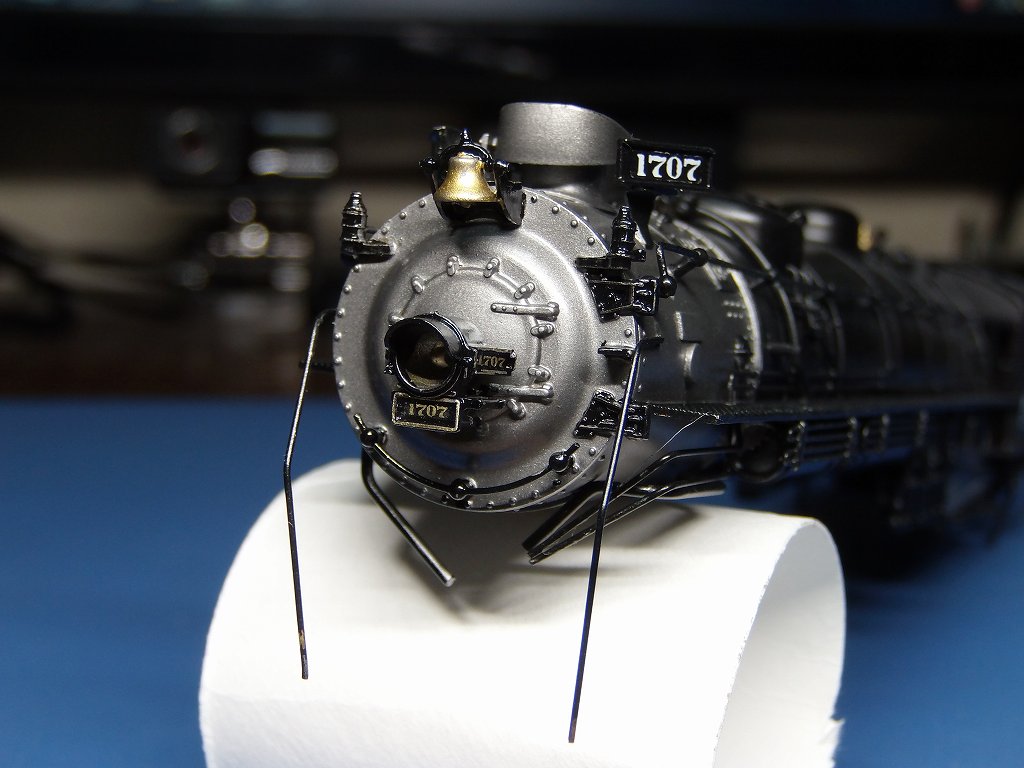

ヘッドライトは、LED1608 電球色、レンズは、エコーモデルΦ4.1を装着しました

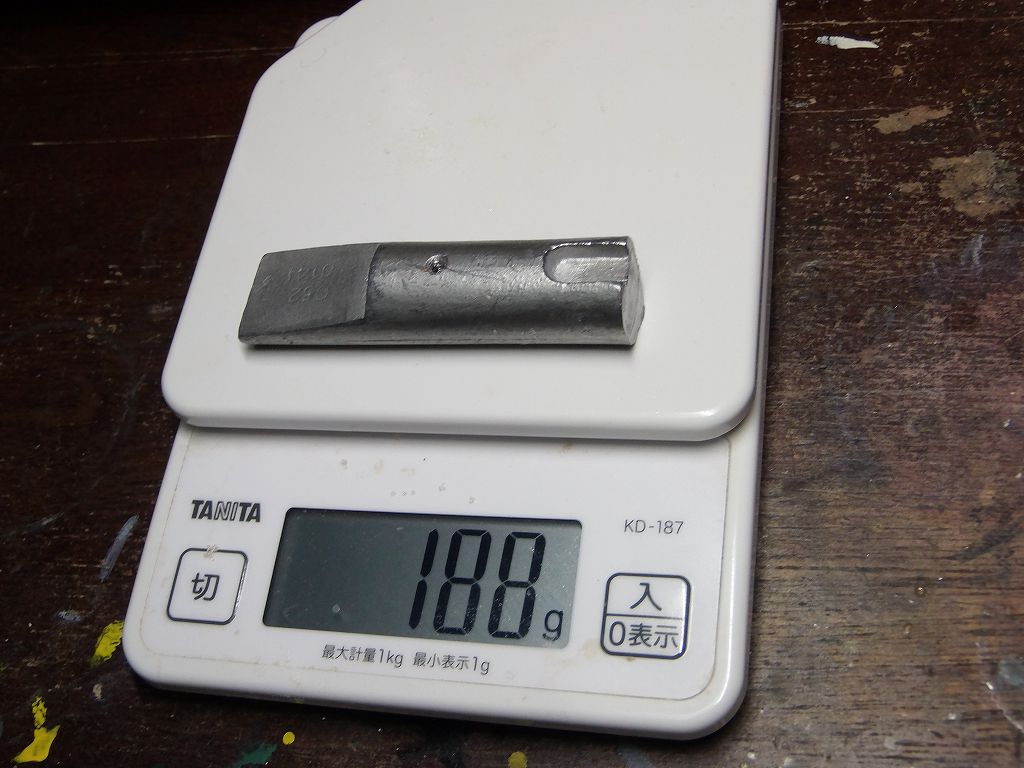

元の錘は、188g



錘を作る為、Φ21で型を作りました

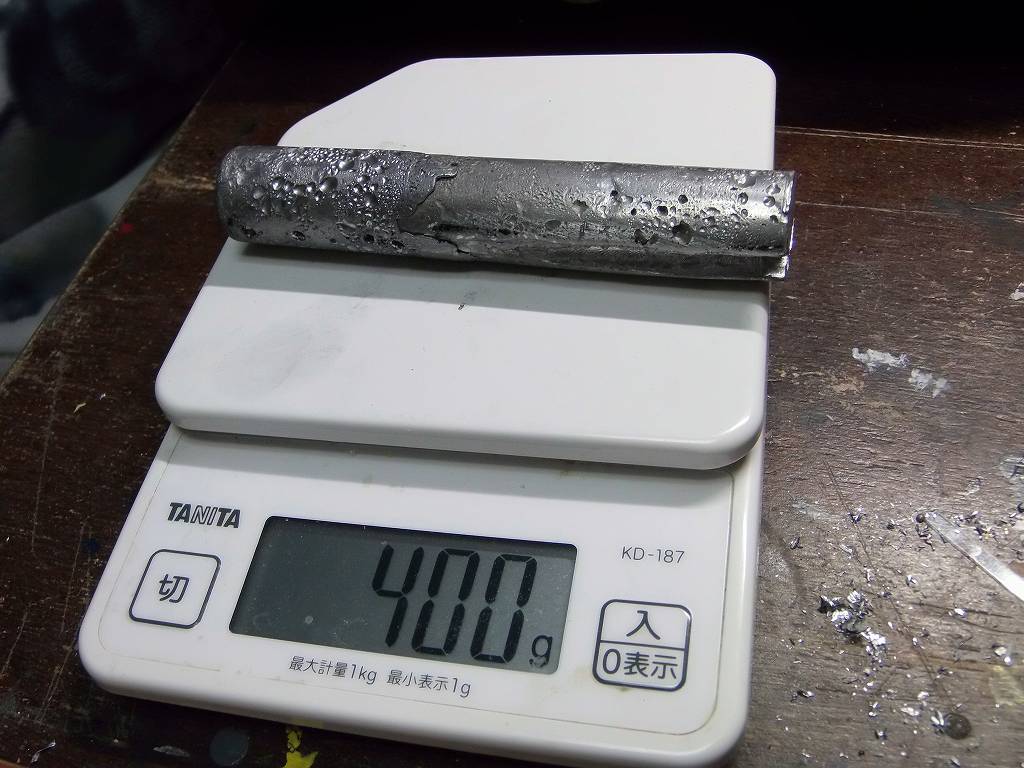

錘をモーター前まで、35mm 延長、400g となりました

試運転ですが、ギヤ音でしょうか、少々、キュルキュル音がします
半日掛けて、対処を試みましたが、修理不能でした
が、突っかかりも無く、1.0V以下で起動します

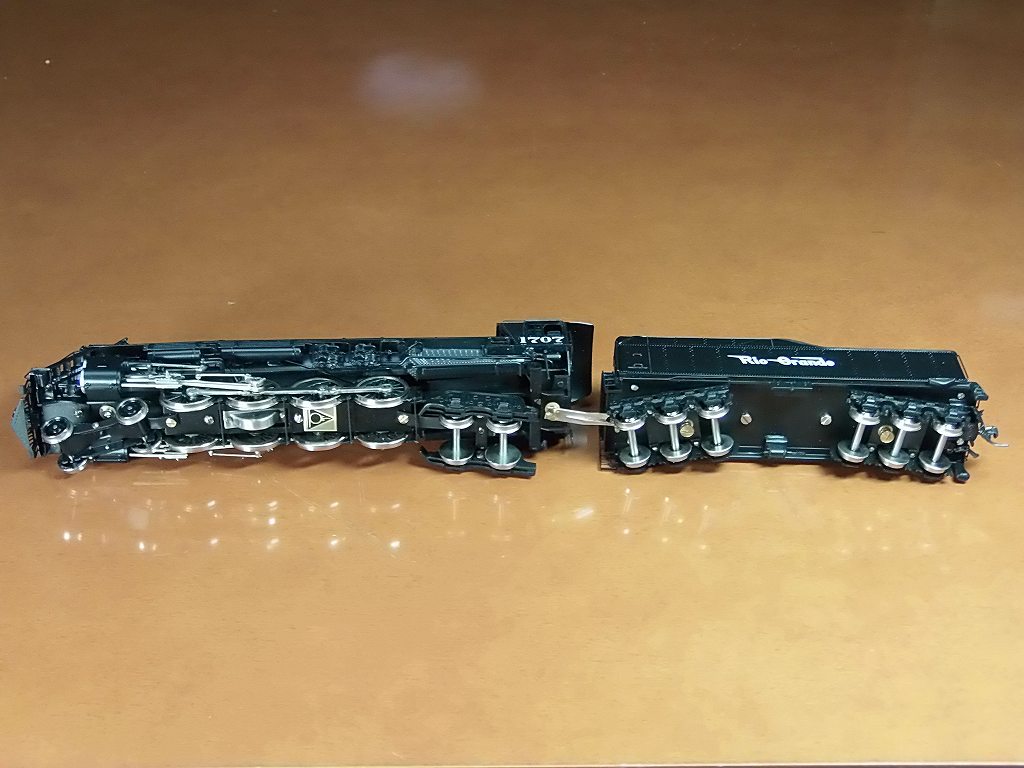

また、従台車のバネ圧が高過ぎ、第四動輪が浮きましたので、
アームを曲げて、従台車がフリーに横動出来るよう改善

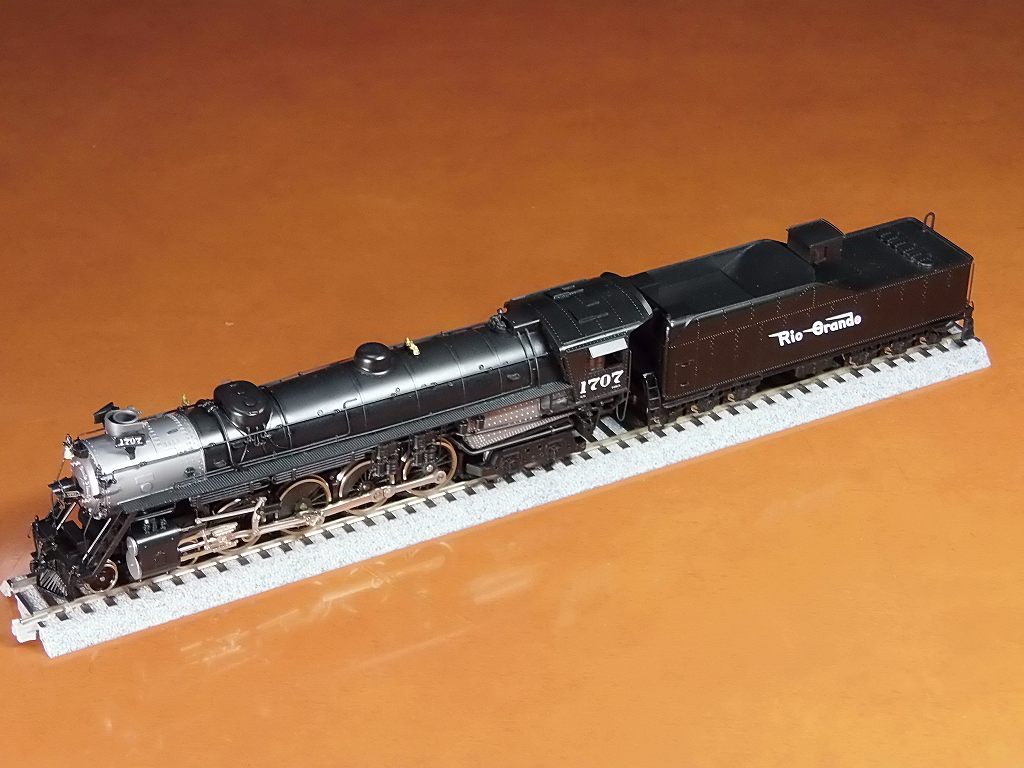

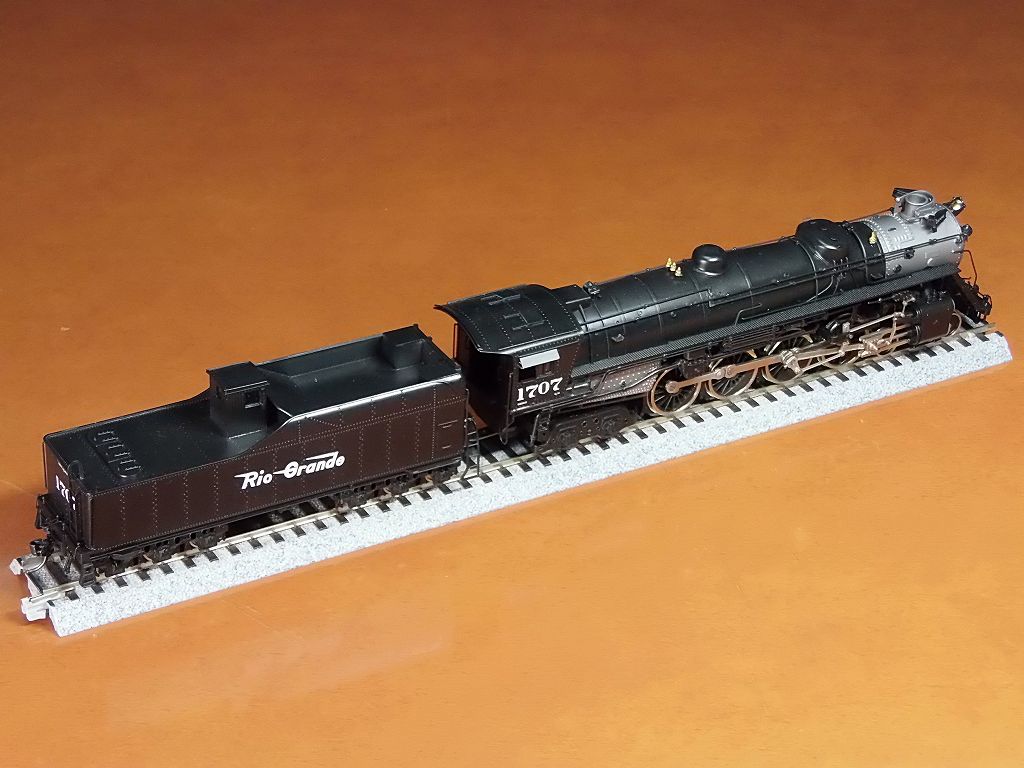

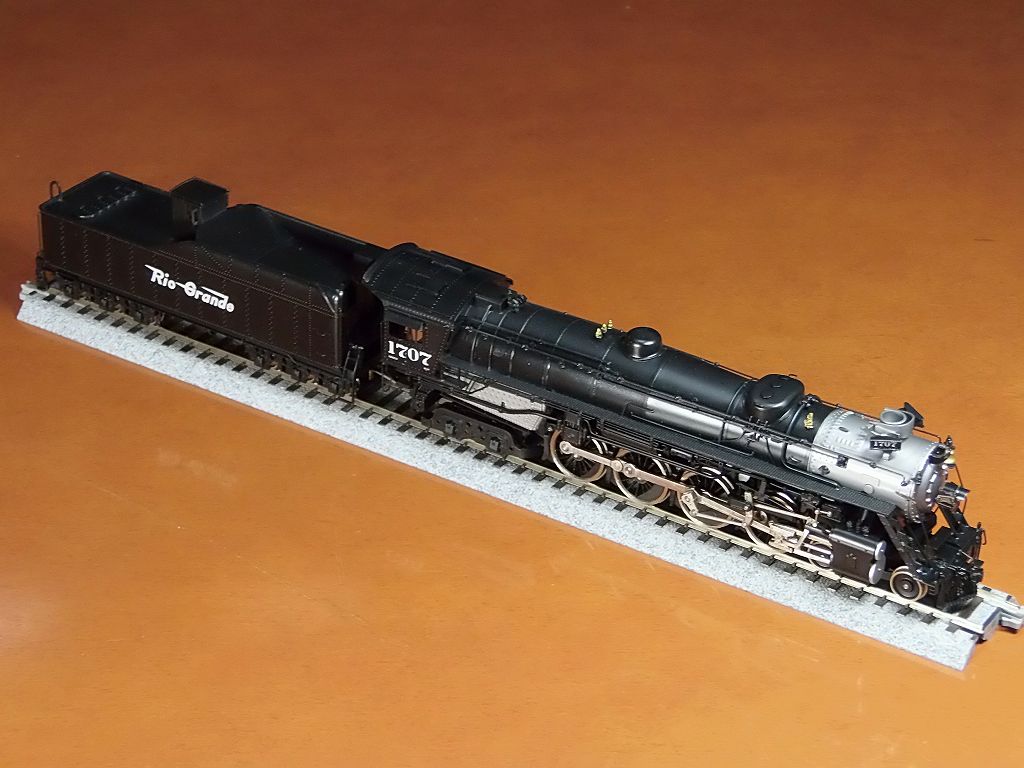

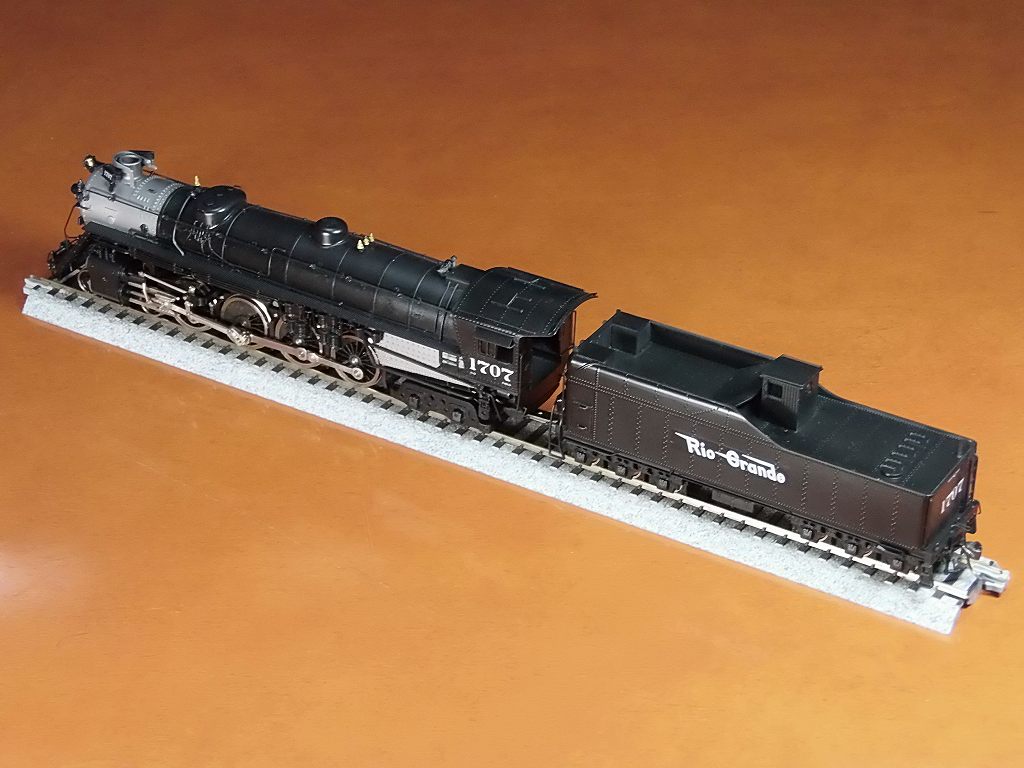

完成です　可愛がってやって下さい

----------------------------------------------------------------
レストア記録

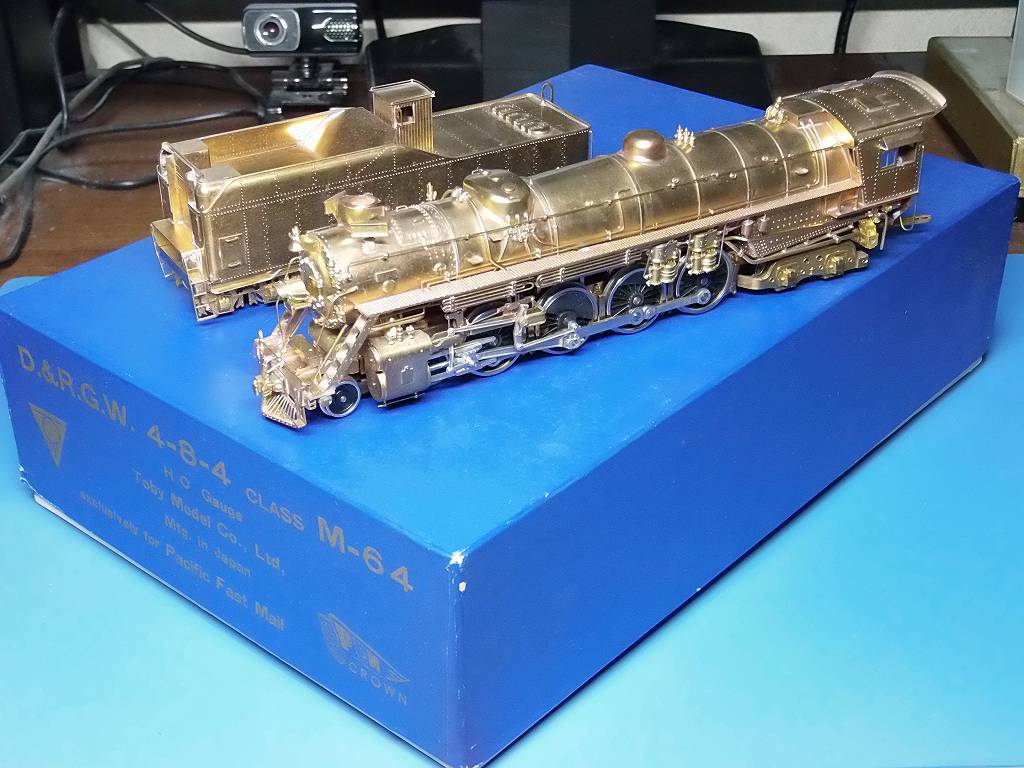

2020/12/16　キットが届いています

御依頼事項
機番	1707　　車番決定
電装	ヘッドライトLED点灯化
	MOTOR 換装　　CANON　CN22 を使用
追加部品	KDカプラー装着
	デカール製作・装着　社章 ( RIO GRANDE )
	錘作成・装着
	ジョイント交換
塗装色	車体　⇒　黒
	煙室　⇒　銀色
	火室　⇒　銀色
注意事項	半田外れ修理・走行調整

テスト走行させてみました　⇒　問題無し



分解してみようと分解に掛かりましたが、

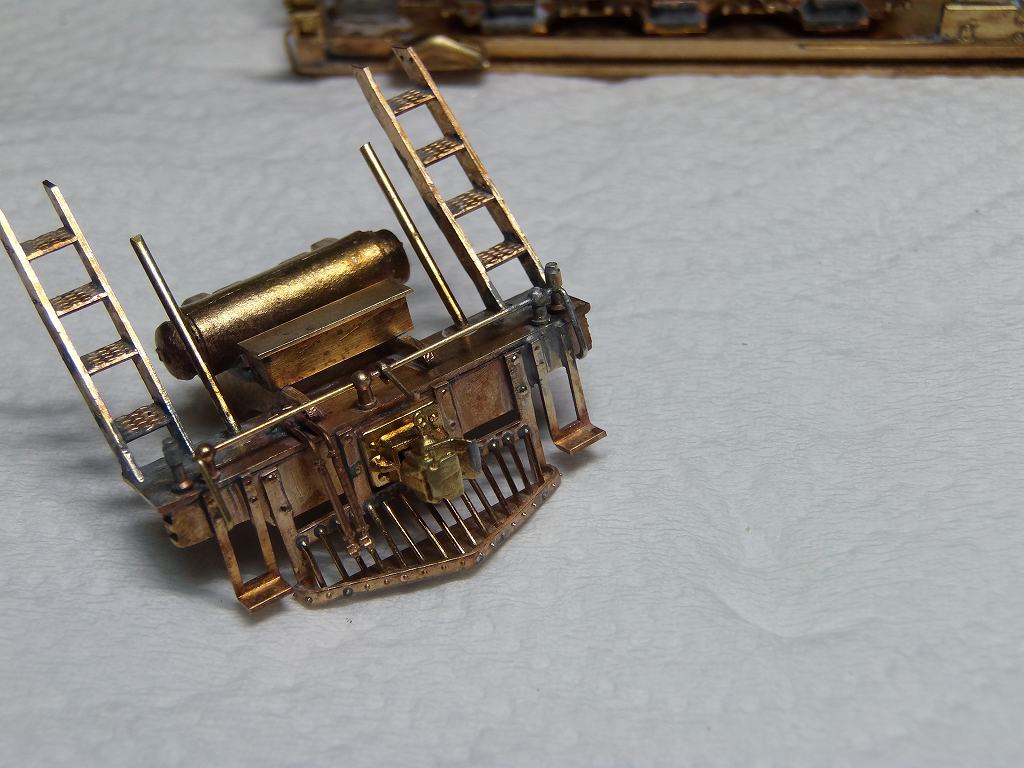

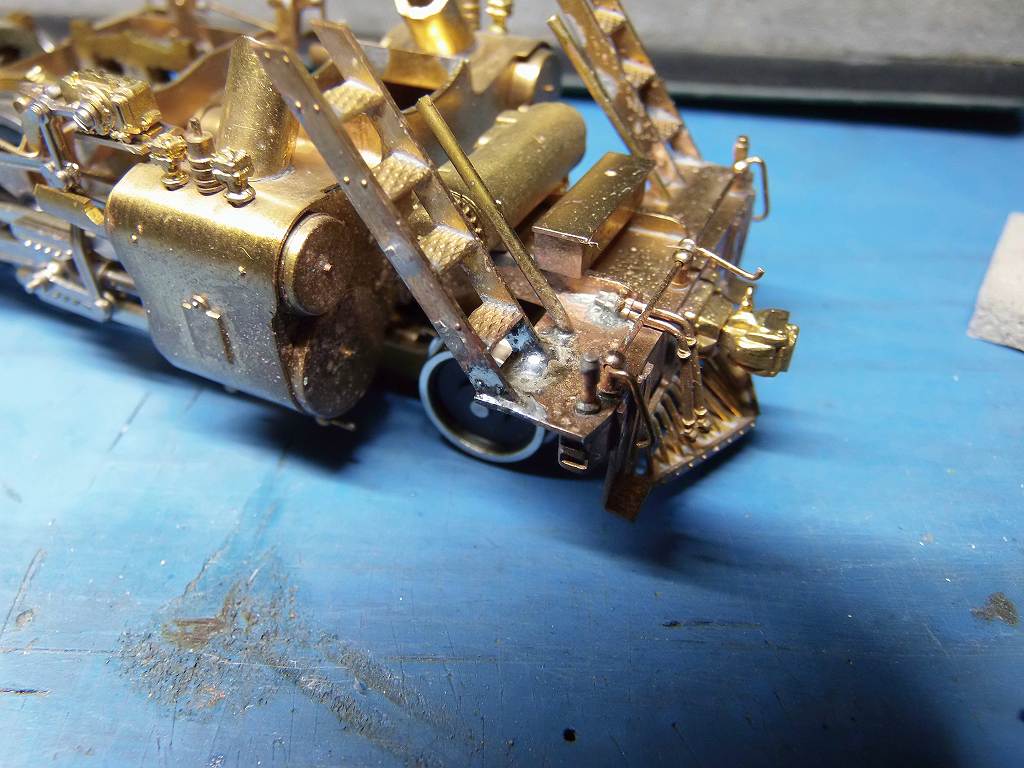

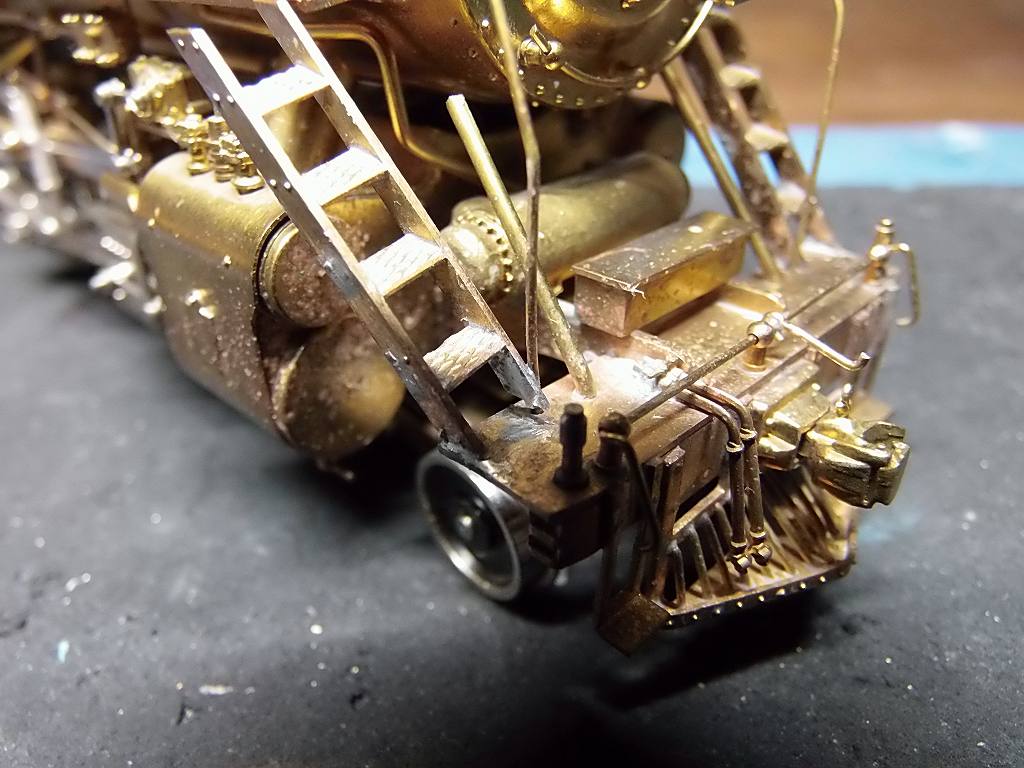

デッキ階段の半田外れを修理した跡があります
⇒　半田がハンドレールに廻ってデッキ床板から抜けません



早速、ハンドレールに着いた半田を外し、主台枠とボイラーを分離、
半田付けし直し修理しました

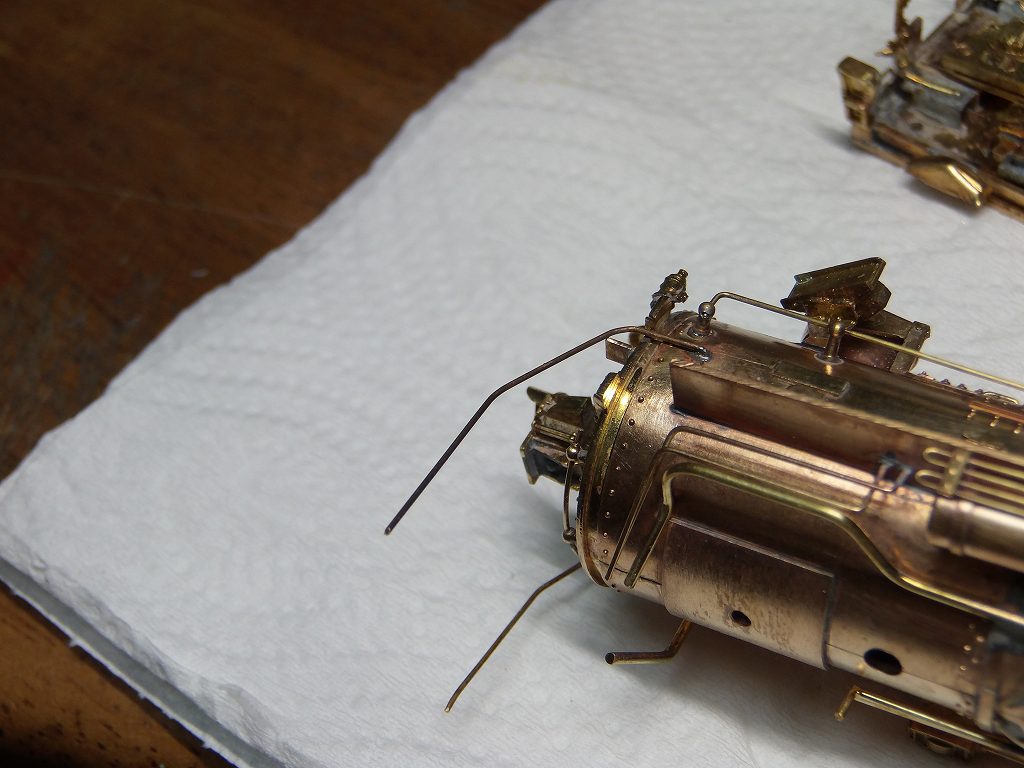

ハンドレールも煙室への半田が外れています　⇒　再半田し直しました



ゴムジョイントは、経年劣化していて、破断寸前です　⇒　交換します

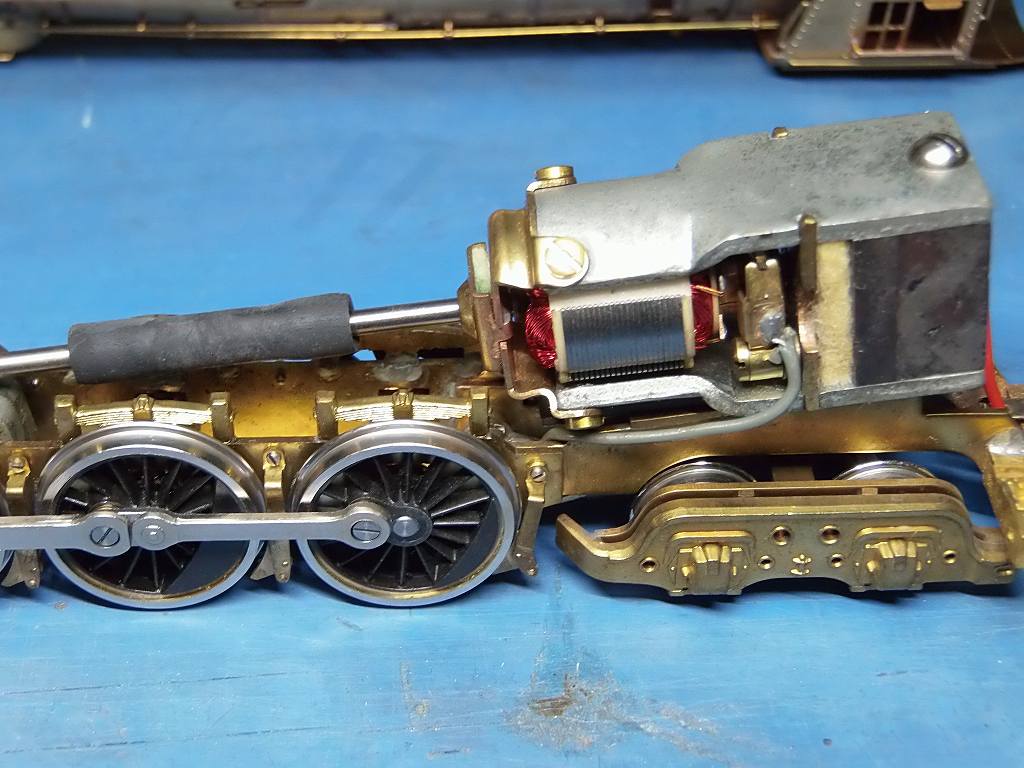

モーターは、低速より調子良く回転しています
⇒　棒型にしては珍しい調子良さですし、音も静かです
モーターを換装するなら、CANON CN22 両軸仕様の長軸を使用します
⇒　片軸切断します
モーターベースを製作しなくてはなりません

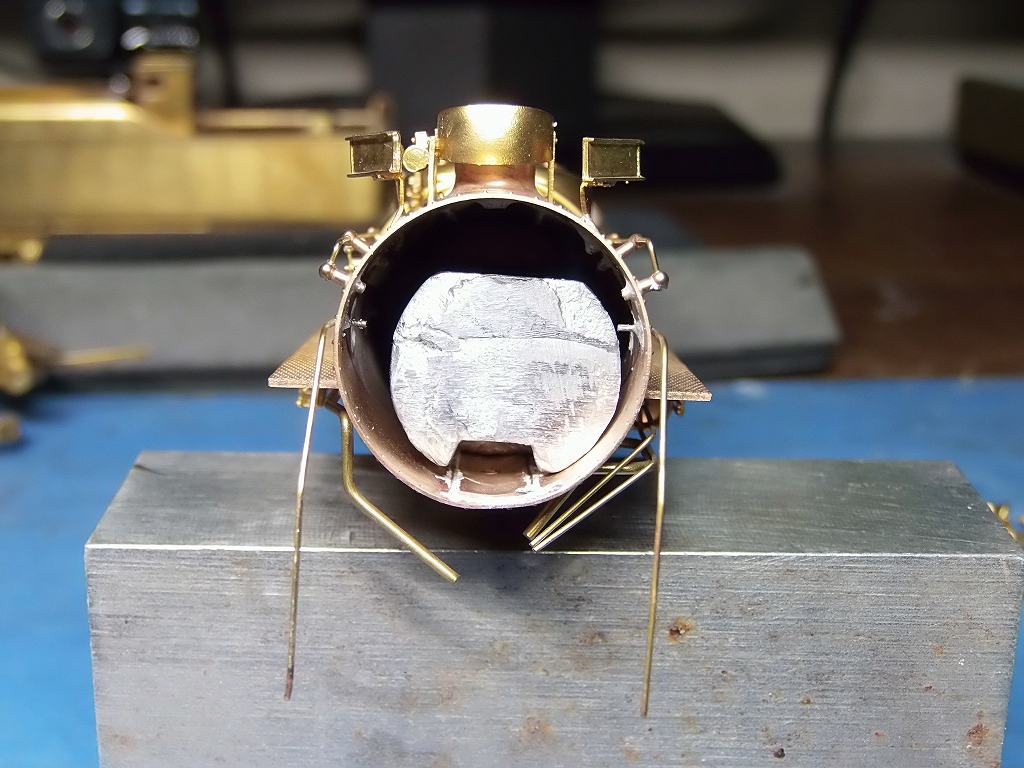

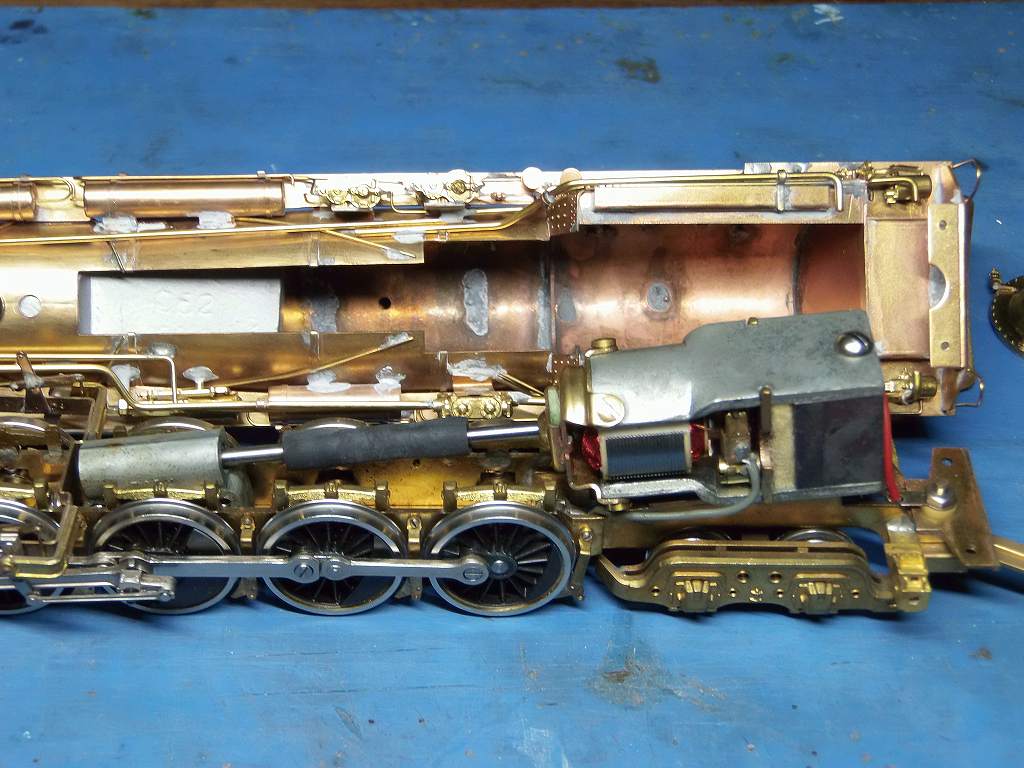

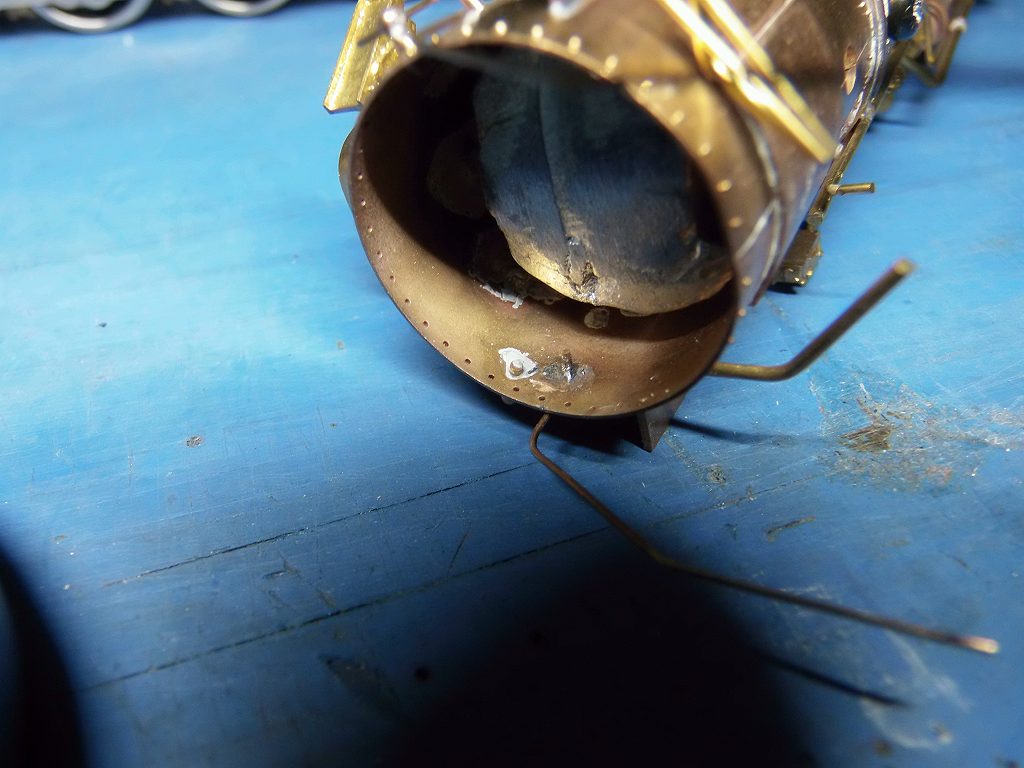

刻印を見ると、錘は、JNR C62用を搭載しています



煙室の径より、かなり小径の錘です　⇒　錘自体作り替えとなります
大径とし、長さも第四動輪上まで延長します

以上所見です　TOBY の丁寧な作りの美品ですね
奇麗な車輌となるでしょう

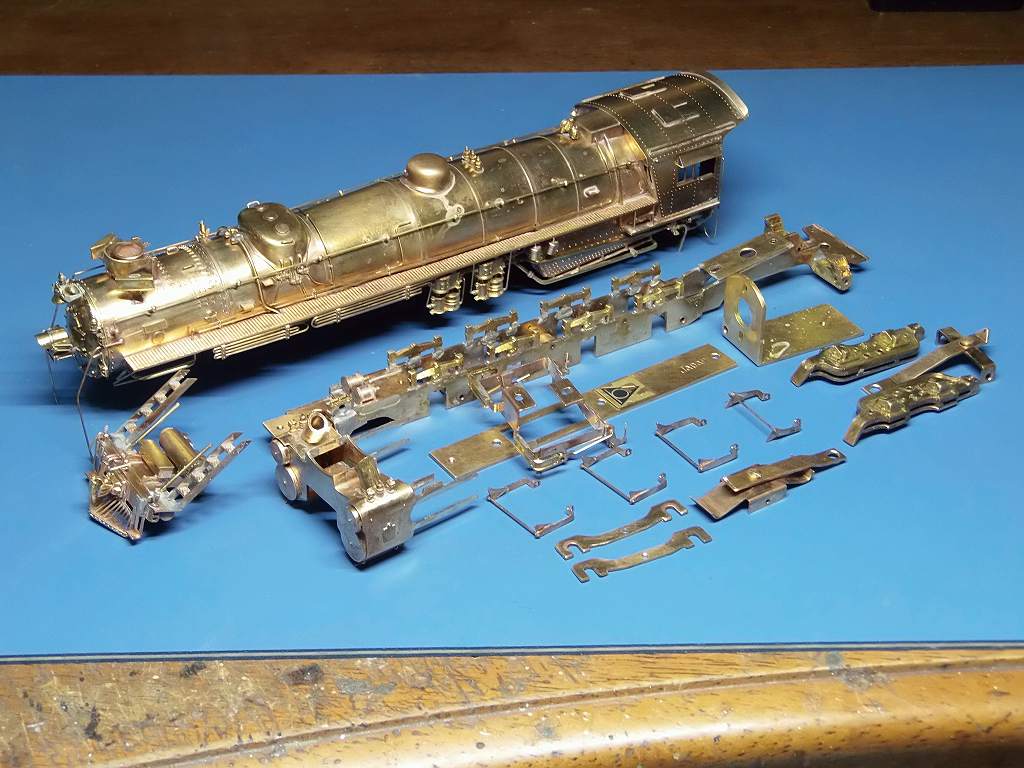

2021/1/5　着工、塗装を剥がしました

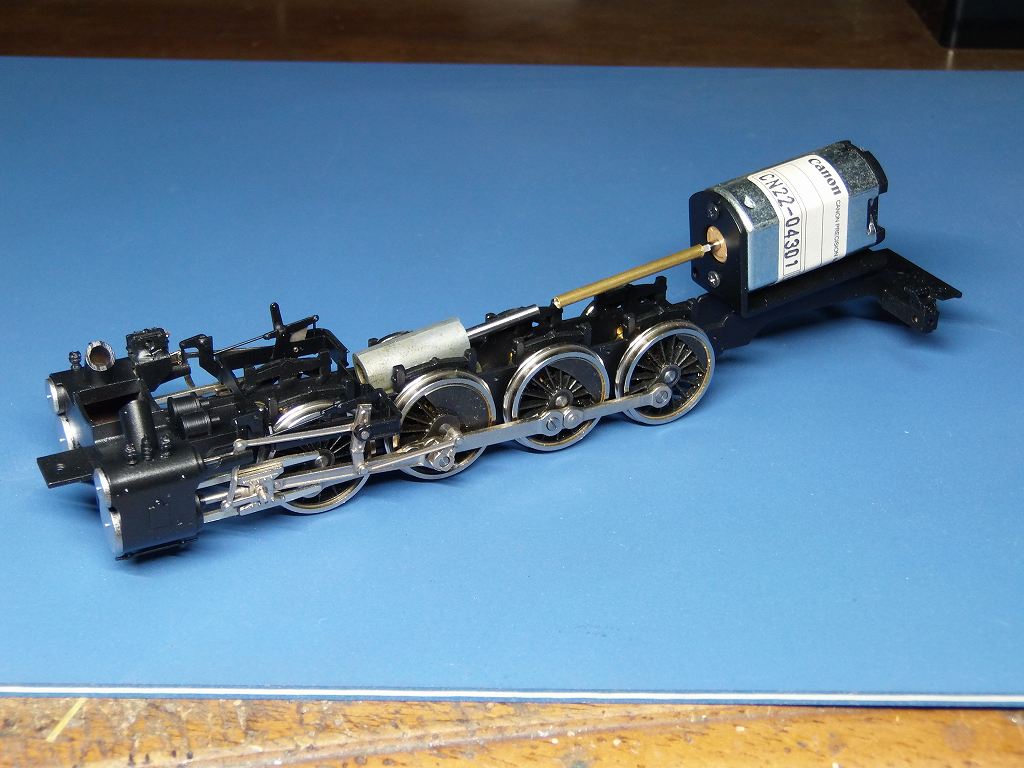

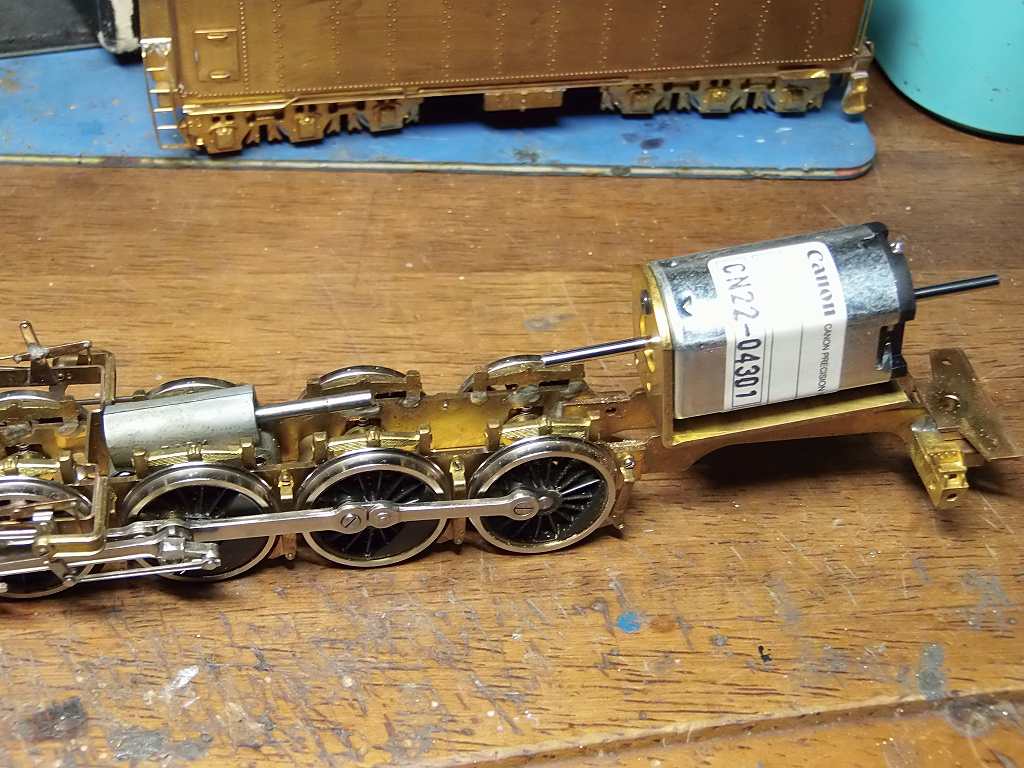

モーターベースを作成、装着して見ました

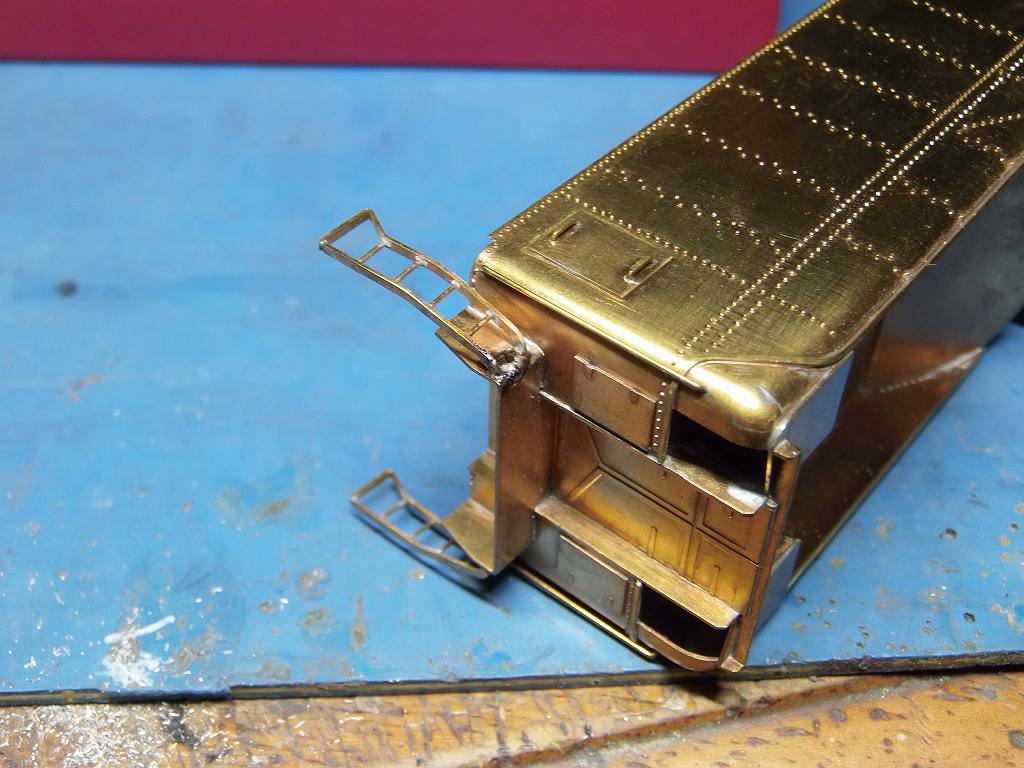

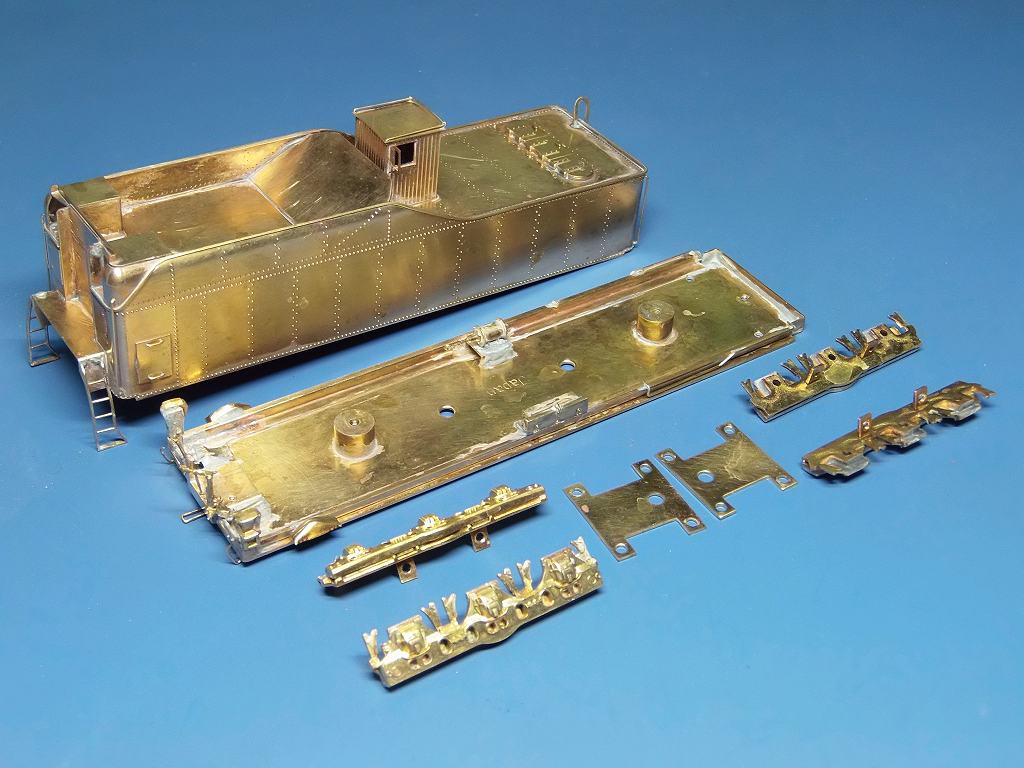

テンダーのステップが半田外れ



剥離剤を掛けると、デッキの反対側のハシゴ、その下のステップ、
も半田外れポロポロ外れてきます



デッキ上のハシゴのハンドレール等は、洗っている時に外れ、
何処かに行ってしまった
ハンドレールを自作し、装着しました

明日から、塗装に掛かります

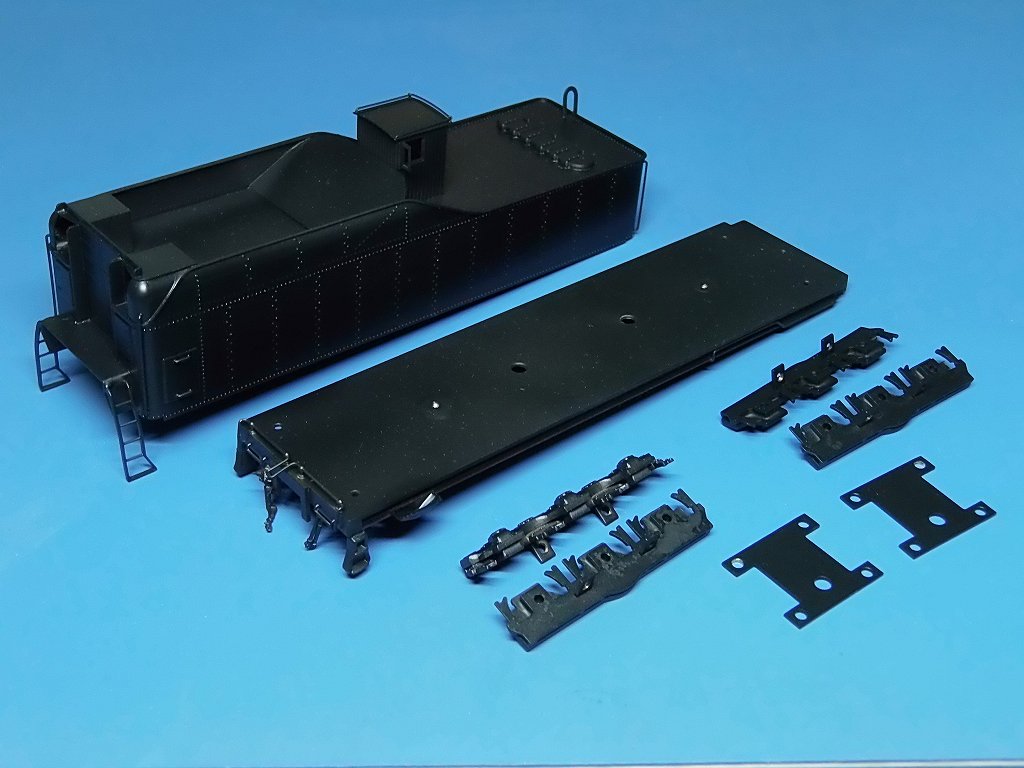

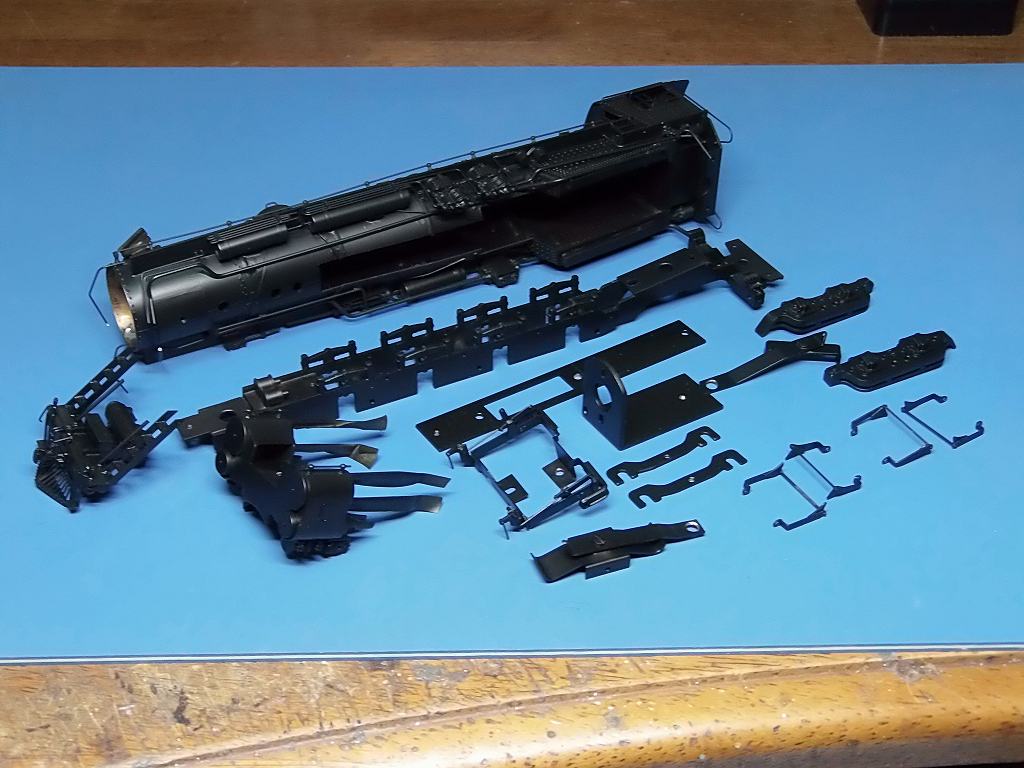

2021/1/6　黒を吹きました







ニッケルメッキを掛けました

明日は、塗り分けをします

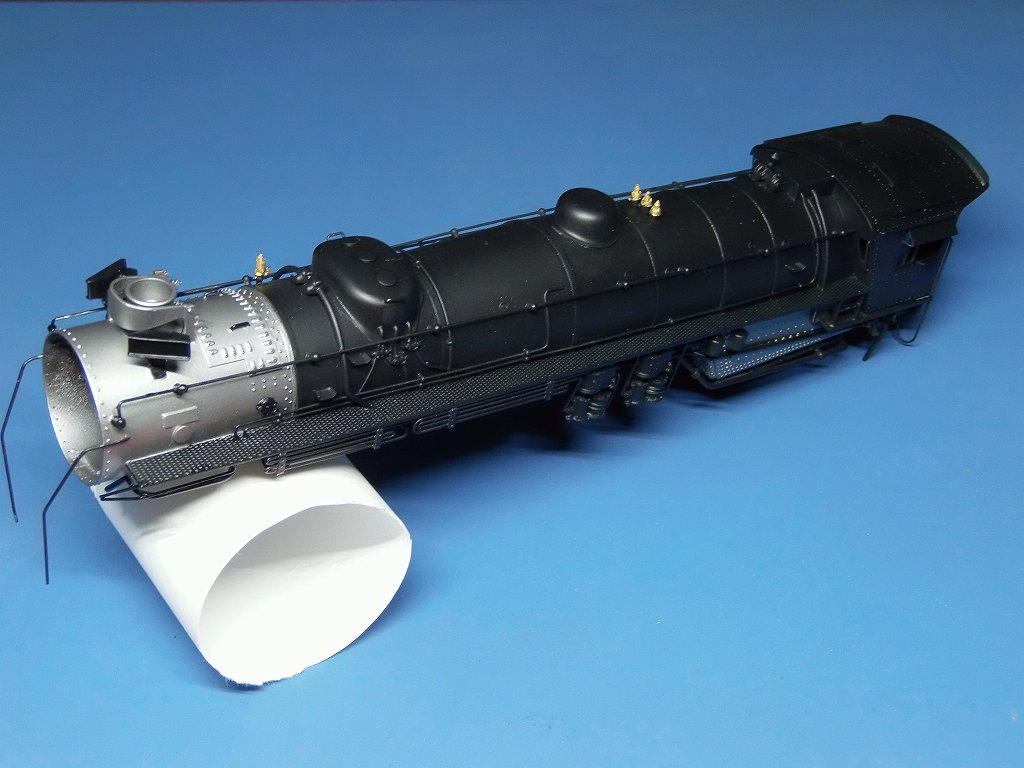

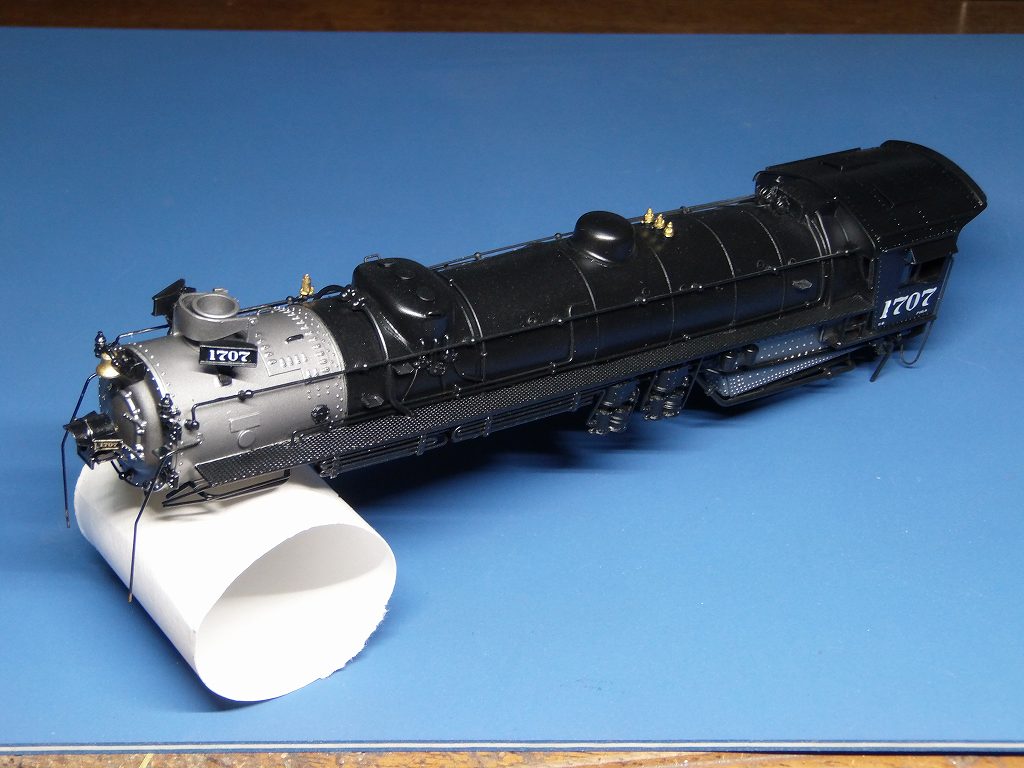

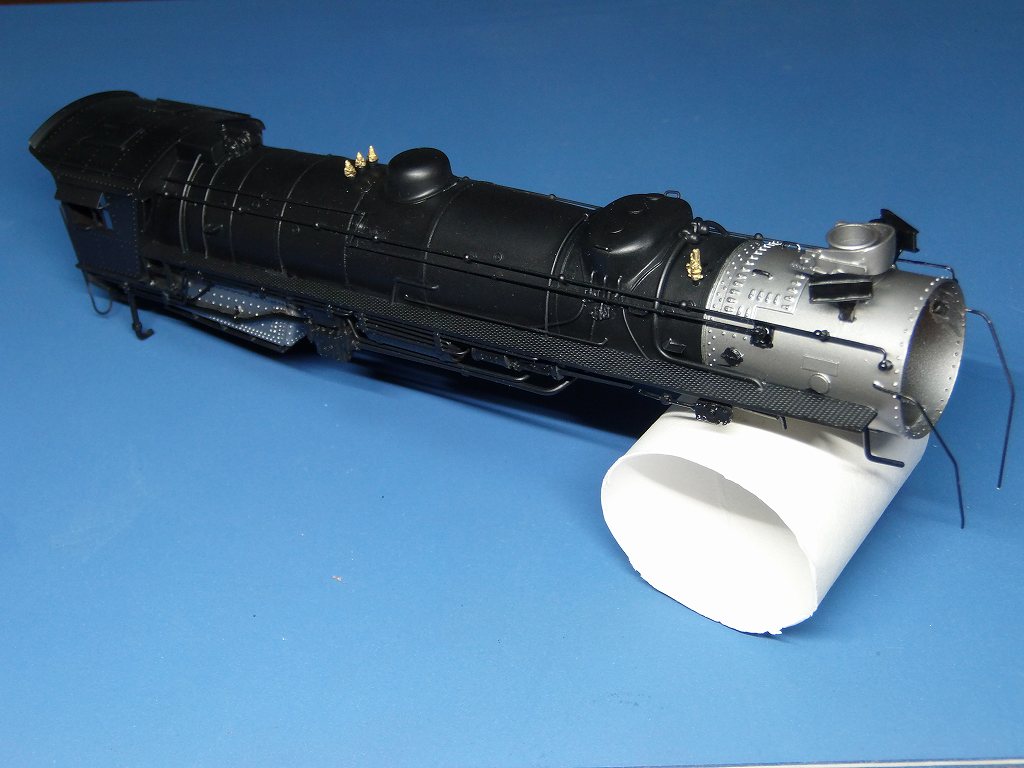

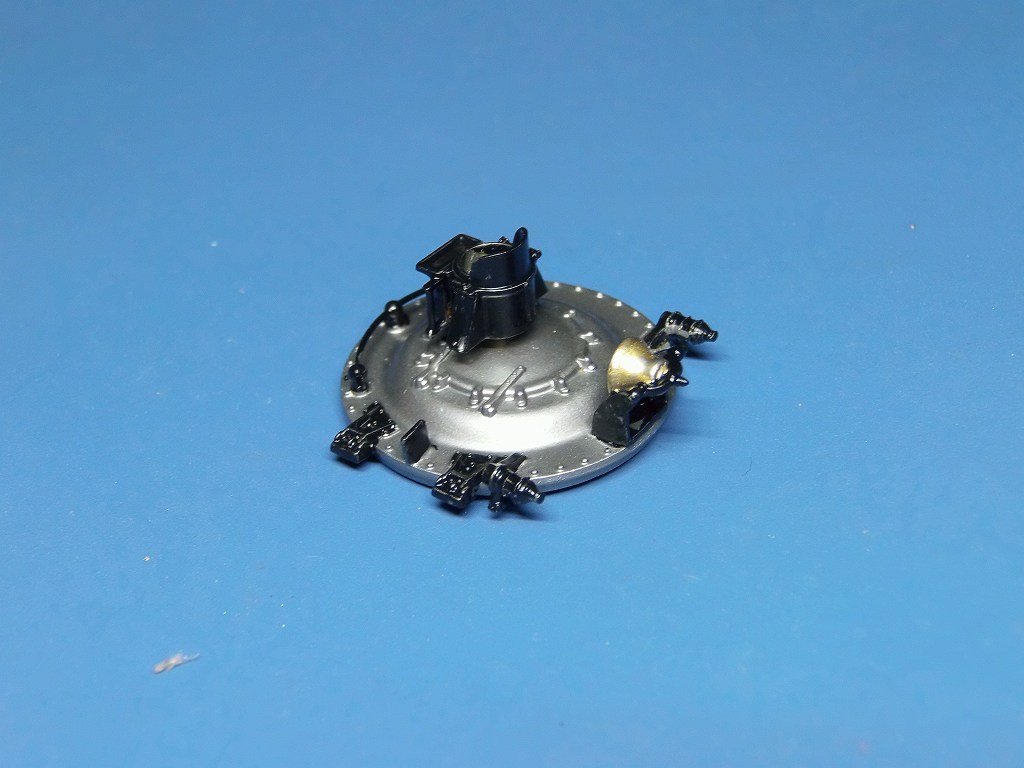

2021/1/7　塗り分けが出来ました









明日は、デカールを製作・装着します

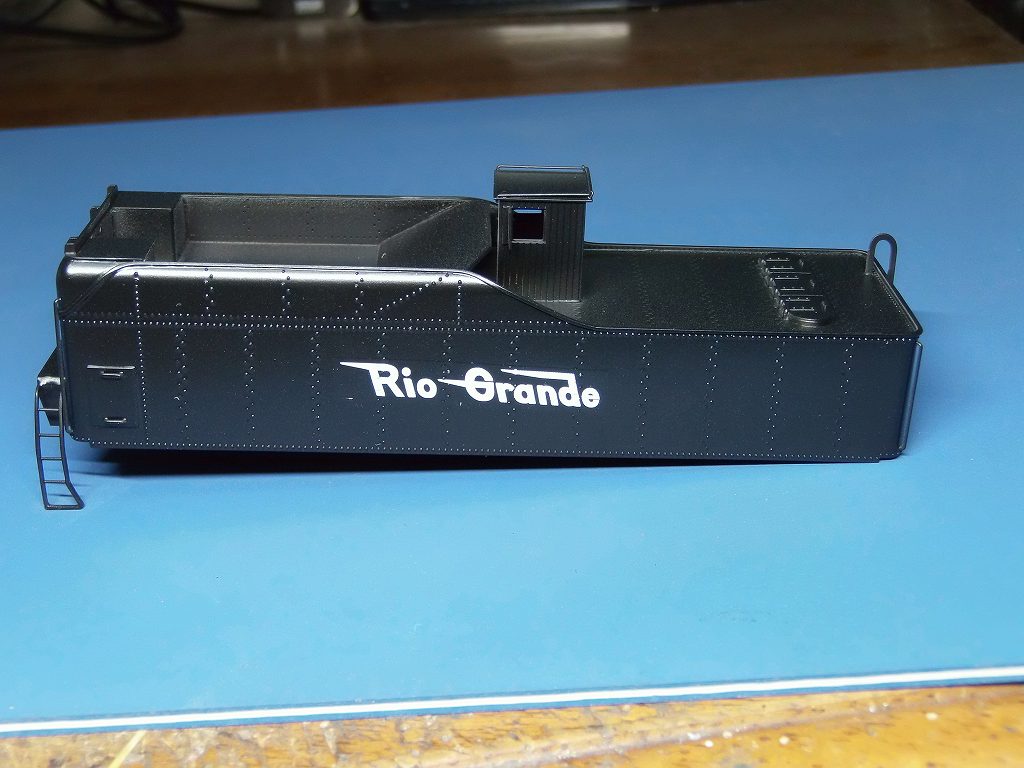

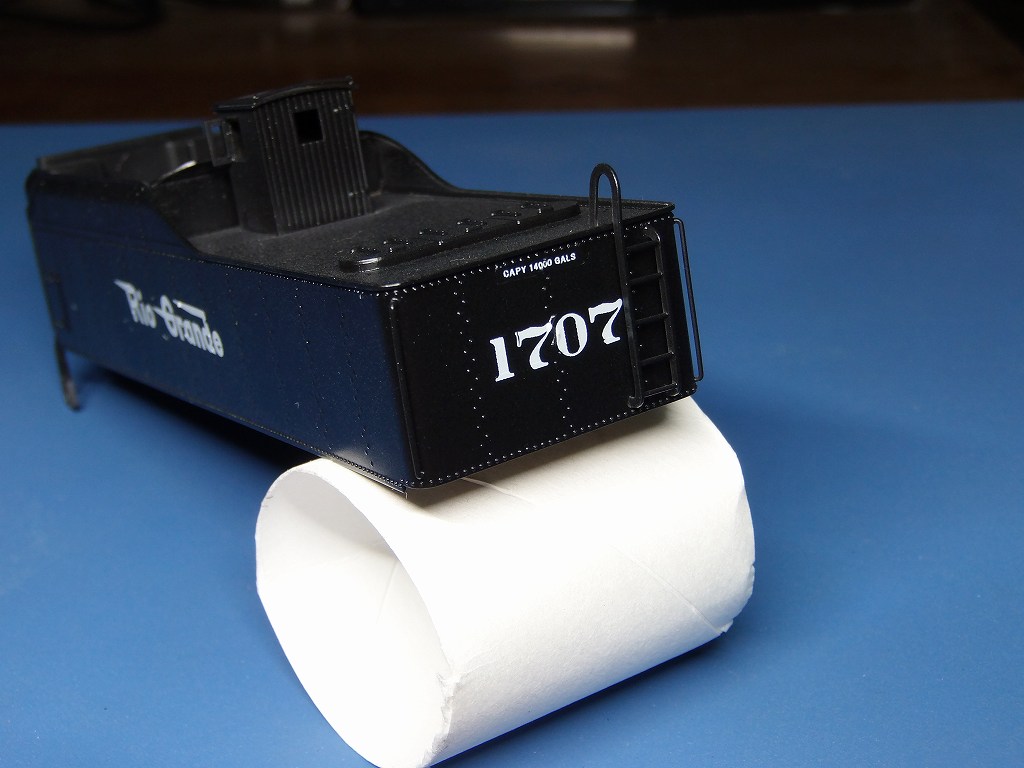

2021/1/8　デカールを貼り、塗装が出来ました











製作したデカールの原版です

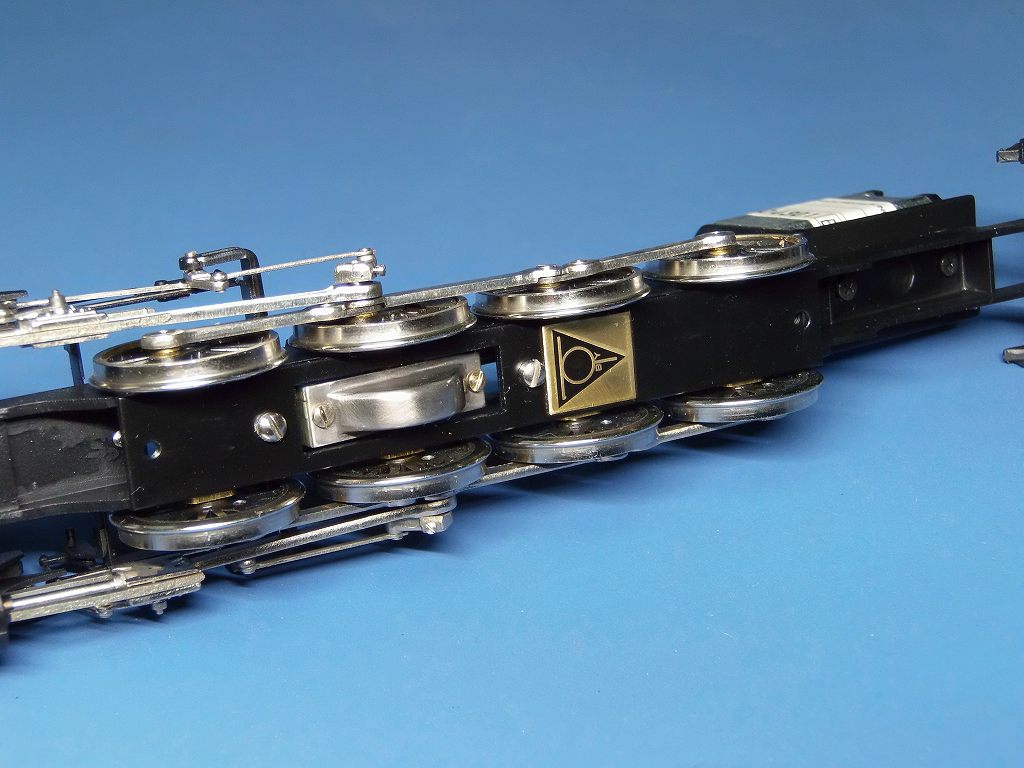

主台枠を組みました



ギヤカバーをニッケルメッキ仕上げにしました

明日から、艤装・電装に掛かります
