UNITED 合同　C&NW 4-6-2 #2912　DCC化記録
神奈川県　M様　DCC化御依頼

2023/11/9　完成しました







ヘッドライト点灯　LED1608 x 2 見積りをドジりました
2個着いているなんて、見落としてしまいました
で、ボイラー上のヘッドライトを F3-ON で点灯 ( 後進時消灯 )、マーズライトとして見ました
煙室戸のヘッドライトは、通常のヘッドライトとして点灯 ( 後進時も、ディマー点灯 ) です
作業時に紛失した、カラーライトは、クリヤーを装着して置きました

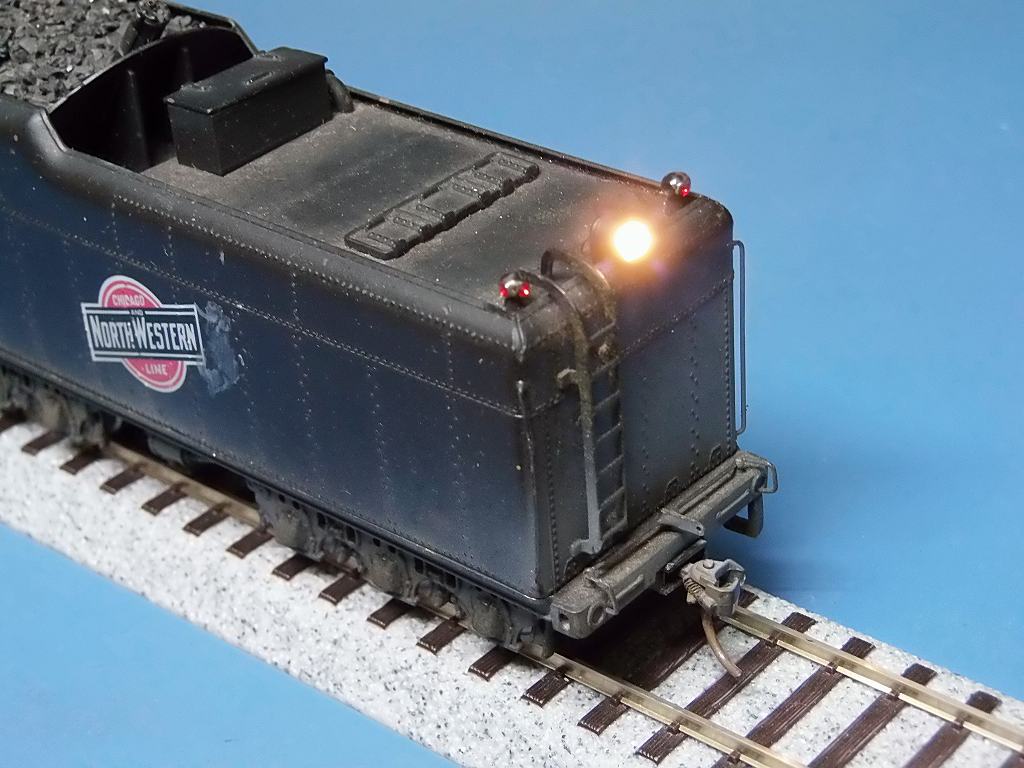

後部ヘッドライト、LED1608 埋め込み装着



何て事か、ステップが半田外れ、泣きです

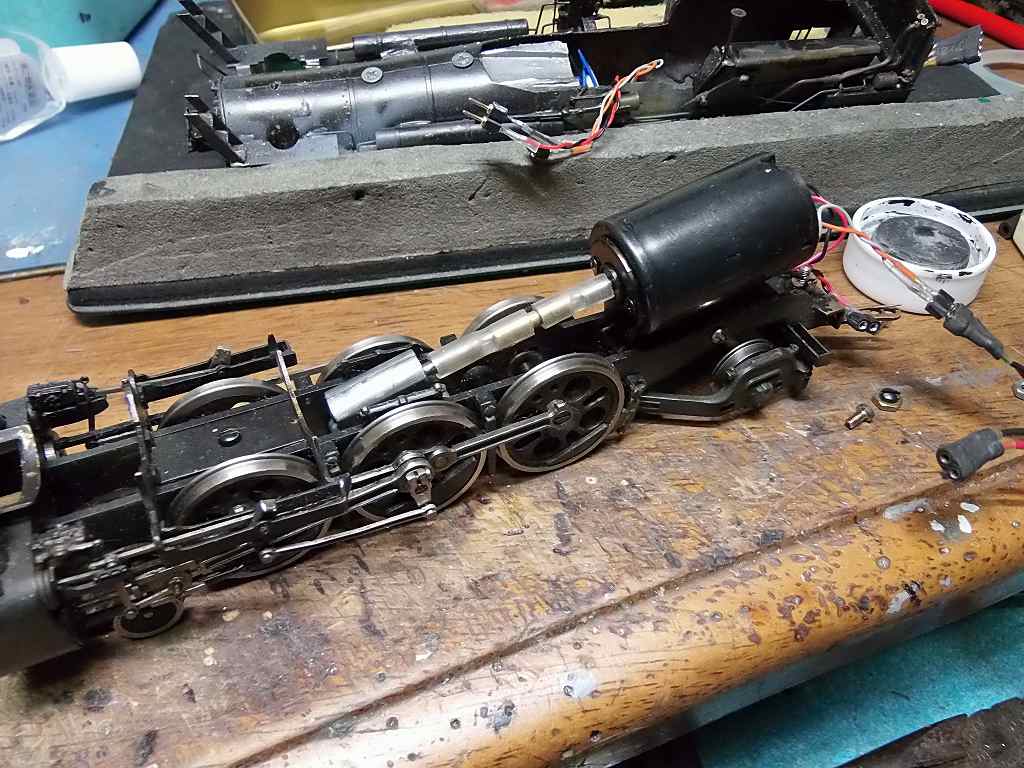

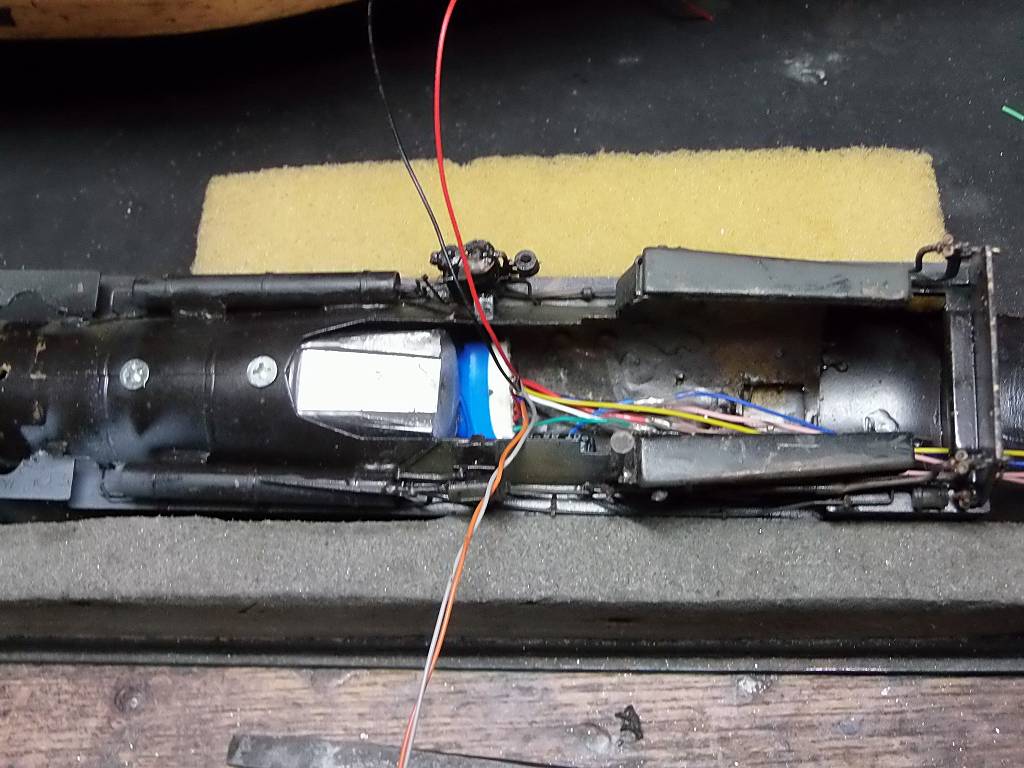

デコーダーは、DIGITRAX SDH166D 使用、ギヤボックスの上に収納
モーターが入らないので、火室を削りました

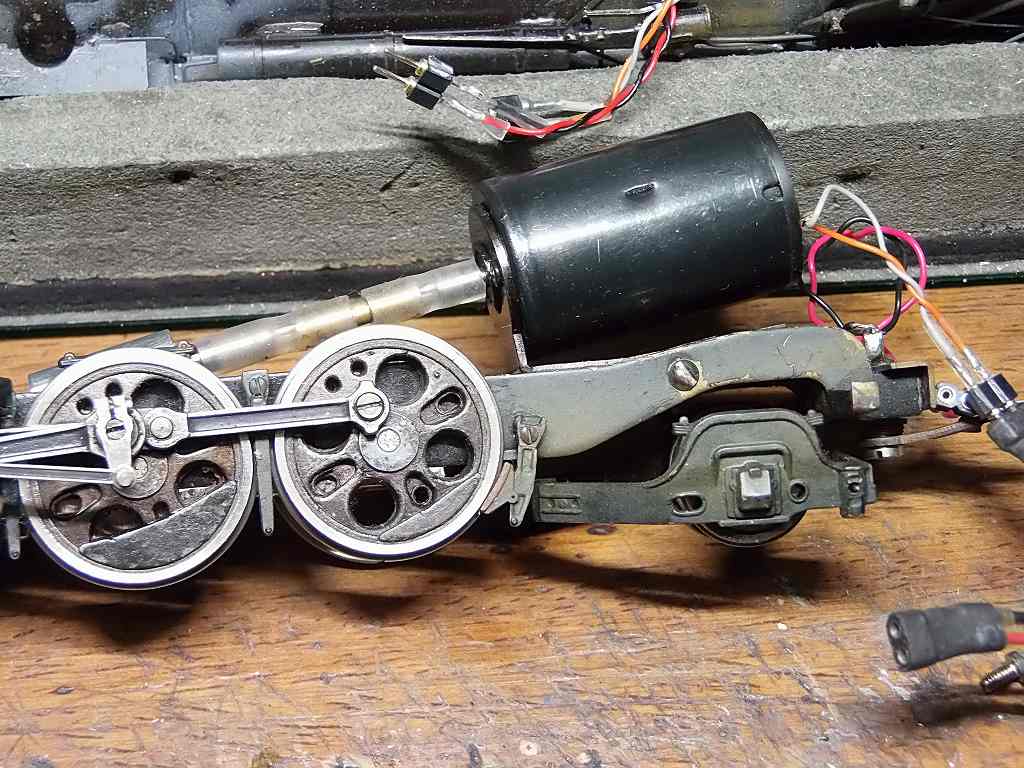

ジョイントをシリコンチューブに変更、発進時振動が無くなりました

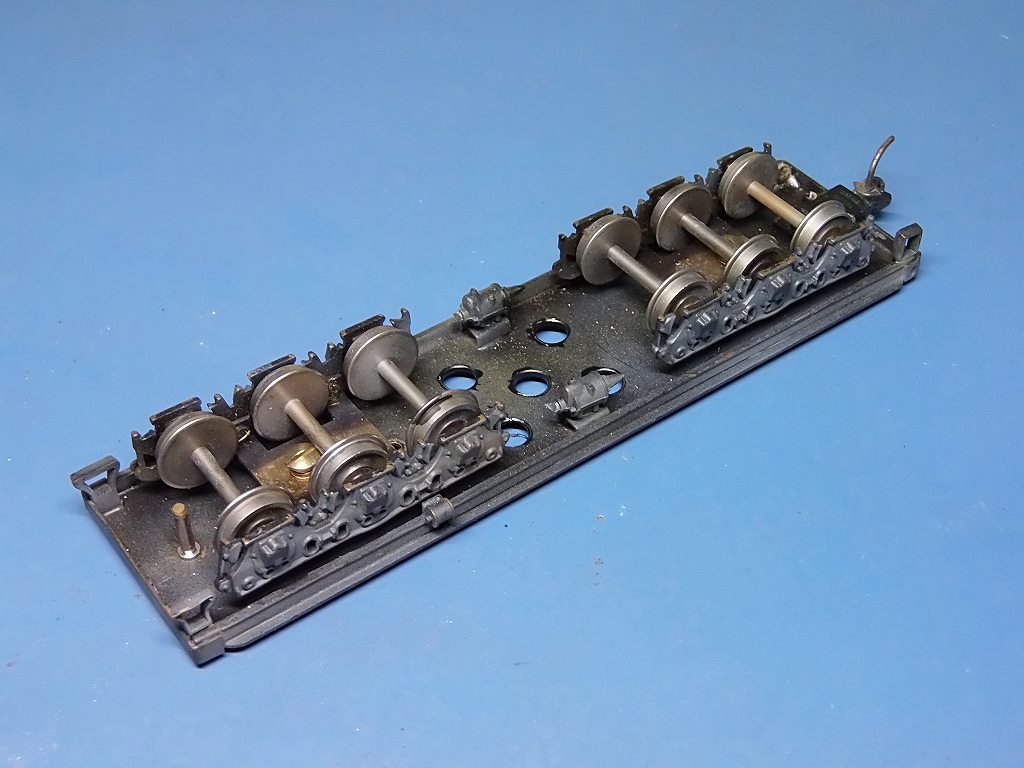

動輪、その他車輪をピカピカに磨きました



モーターベースが改造されており、グラグラでしたので、分解、全面復旧
しっかりと、主台枠に固定しました
注意、第三動輪のブレーキシュー、ショートします　⇒　瞬間接着剤で軽く固定してます

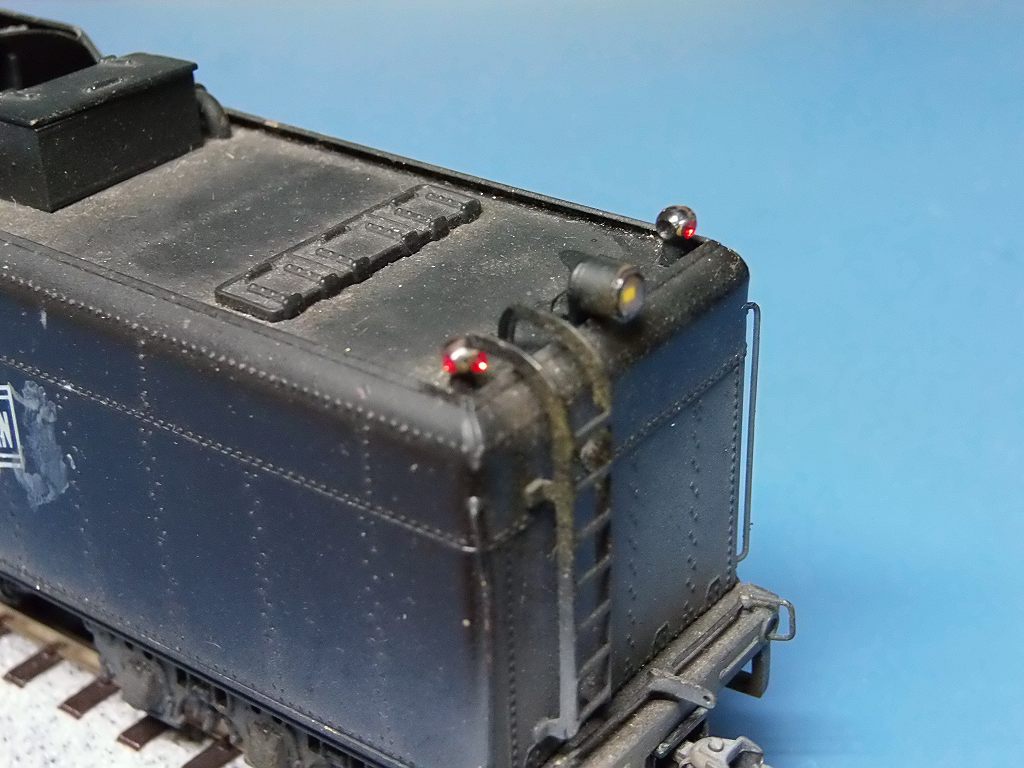

リヤマーカーライト、赤のカラーストーンを入れて置きました
まっ、お得意さんにつきねサービスです

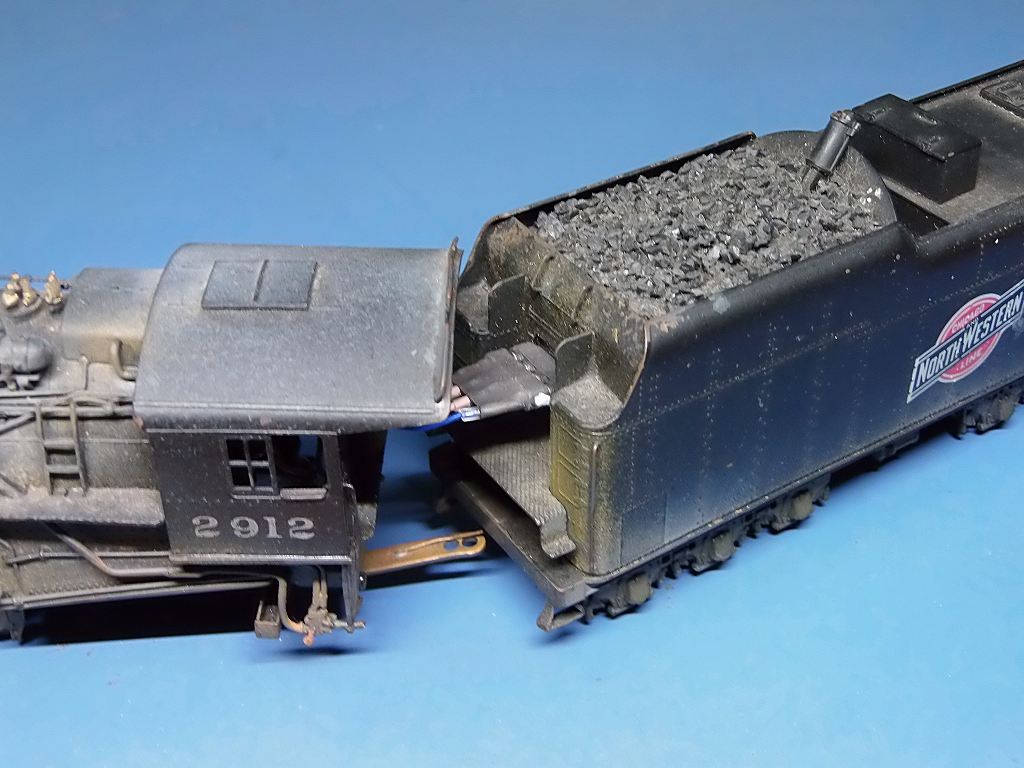

連結間隔が狭いので、コネクターをテンダーに差し込みしてドローバーを繋がないと
ショート、脱線をします　⇒　デコーダーを焼かないでください
アドレスは、#2912 と、しています
フロントのマーズライト、気に入らなければ、点灯の方法を変更します
連絡ください

これにて完成とさせて下さい

-------------------------------------------------------------------------
DCC化記録

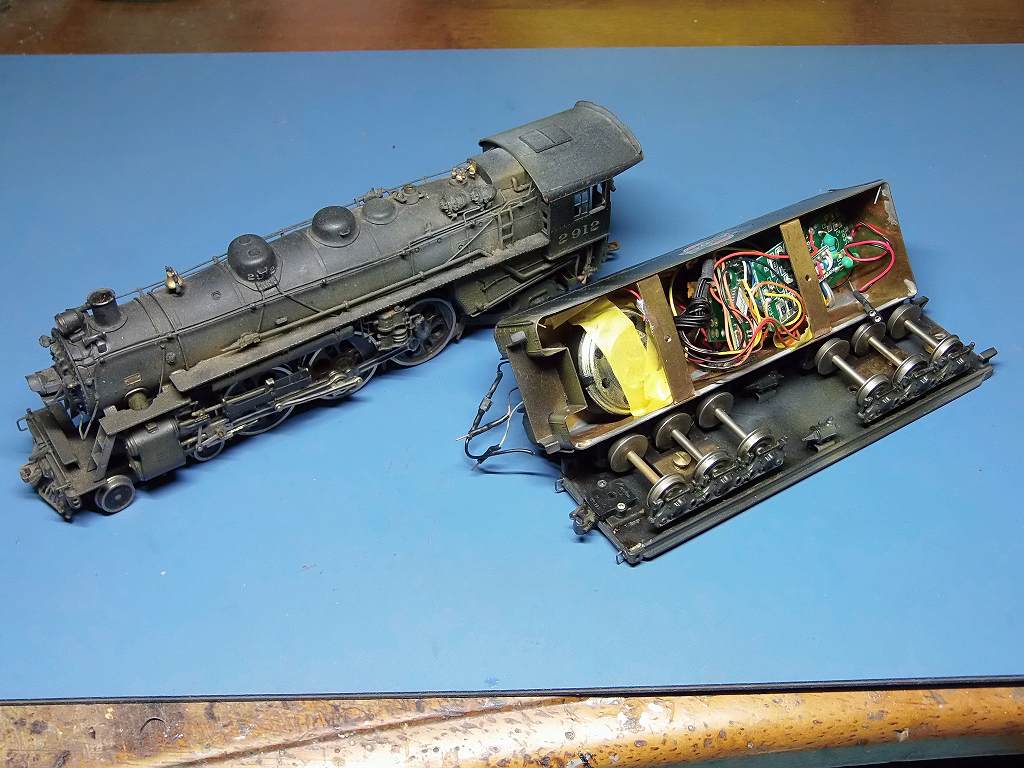

2023/10/31　車輌が届いています

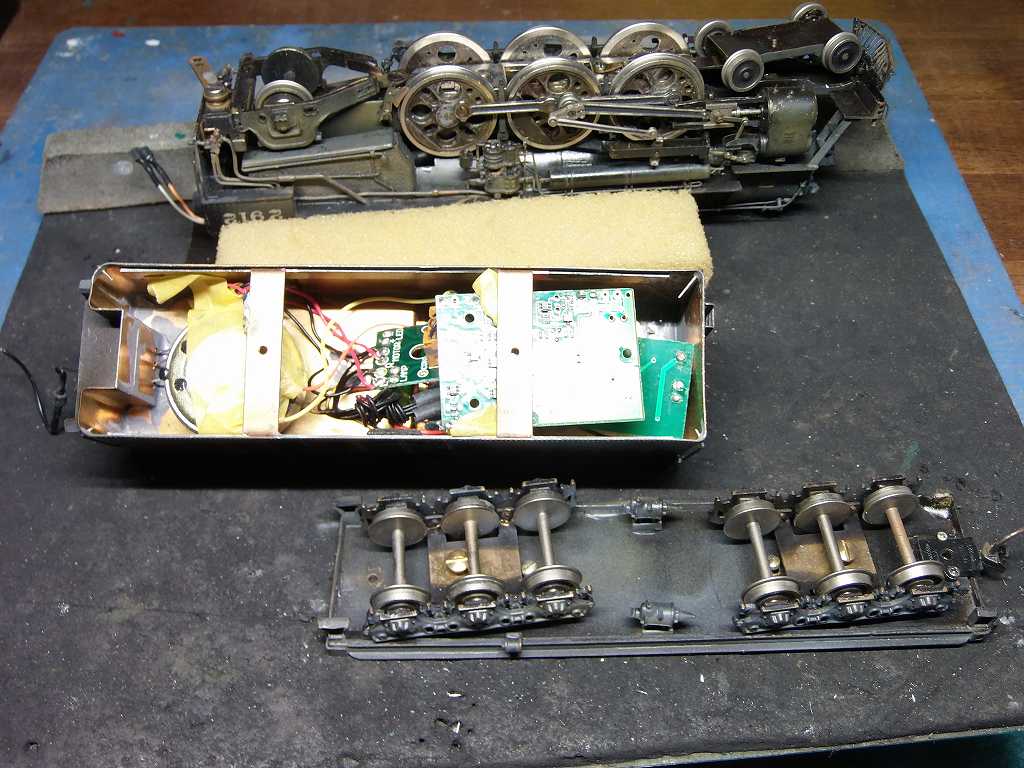

不動車輌との事、開けてみると、、、雑然とDECODERが詰め込まれていました



ボイラー部は、走行に問題ありません　⇒　実にスムーズに稼働します

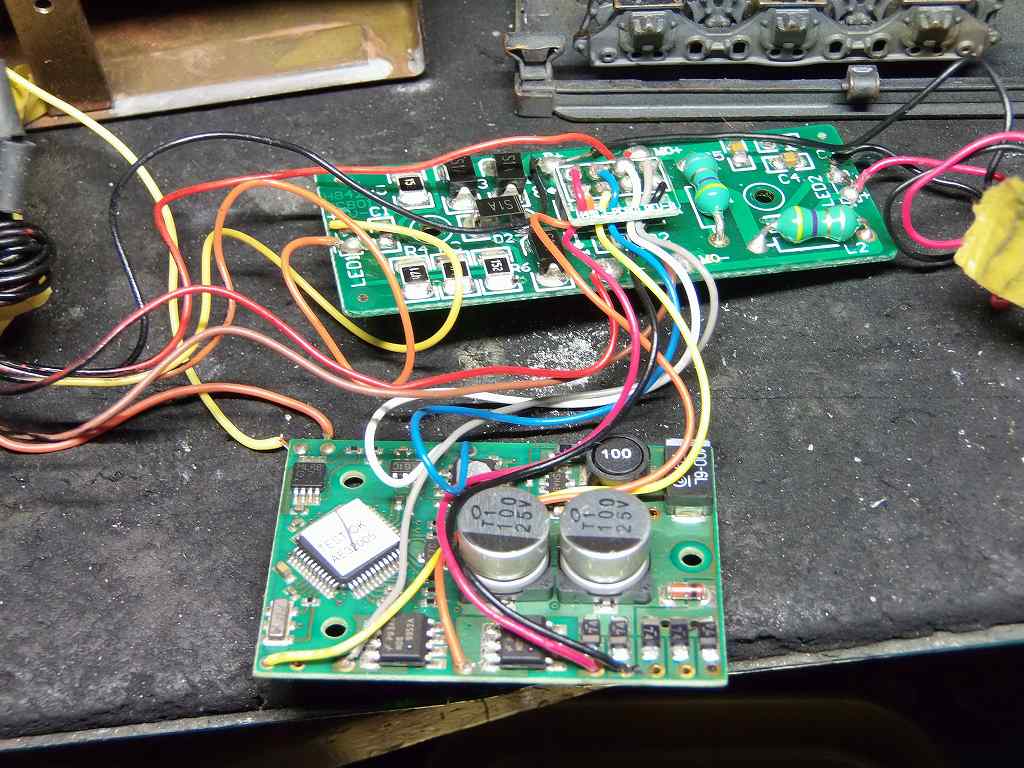

集電すら出来ていません　⇒　載せたもののDECODERに異常があったのか
はたまた、繋ぎ方が悪く電気的に破損したのか、、、、アサーンの量産品??
兎に角うんともすんとも言いません　DECODERを新品に交換するしかないです

2023/11/7　着工し、DCC化の準備が出来ました

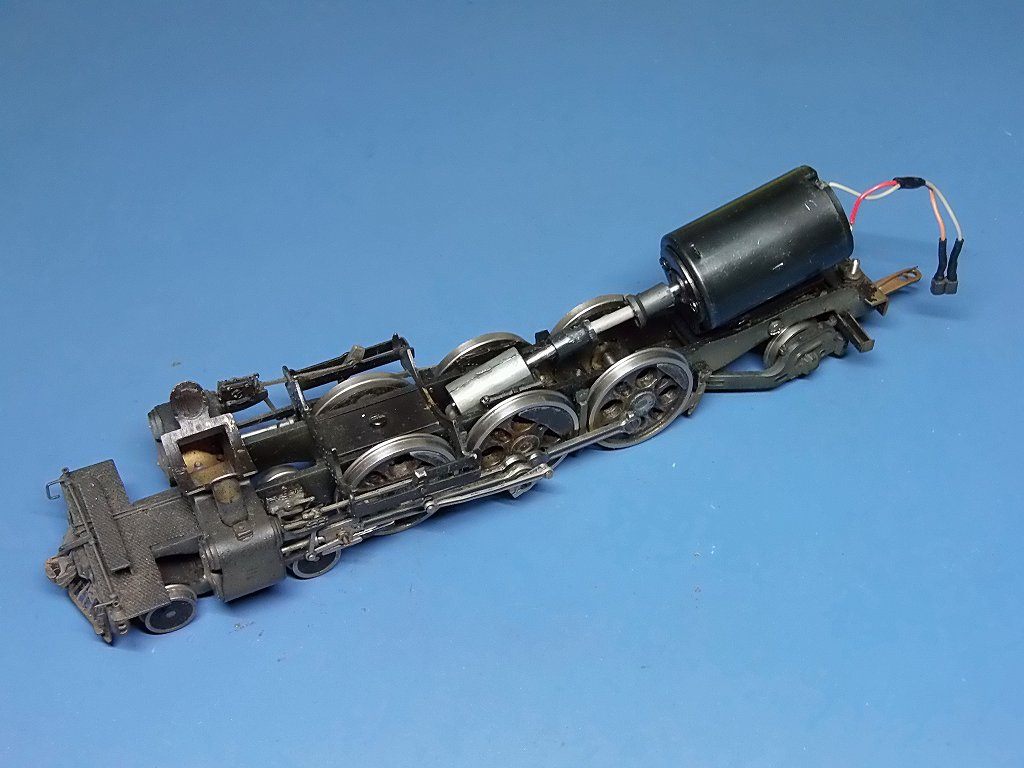

動力主台枠廻りを見てみました
この車輌の改造者さん、どうもピンソケットの繋ぎ方が雄雌逆だね
アメリカさんは、逆に繋ぐのかネ〜
そりゃそうと、このユニバーサルジョイントはダメです　⇒　シリコンチューブに交換
ロッドの動きは大丈夫です

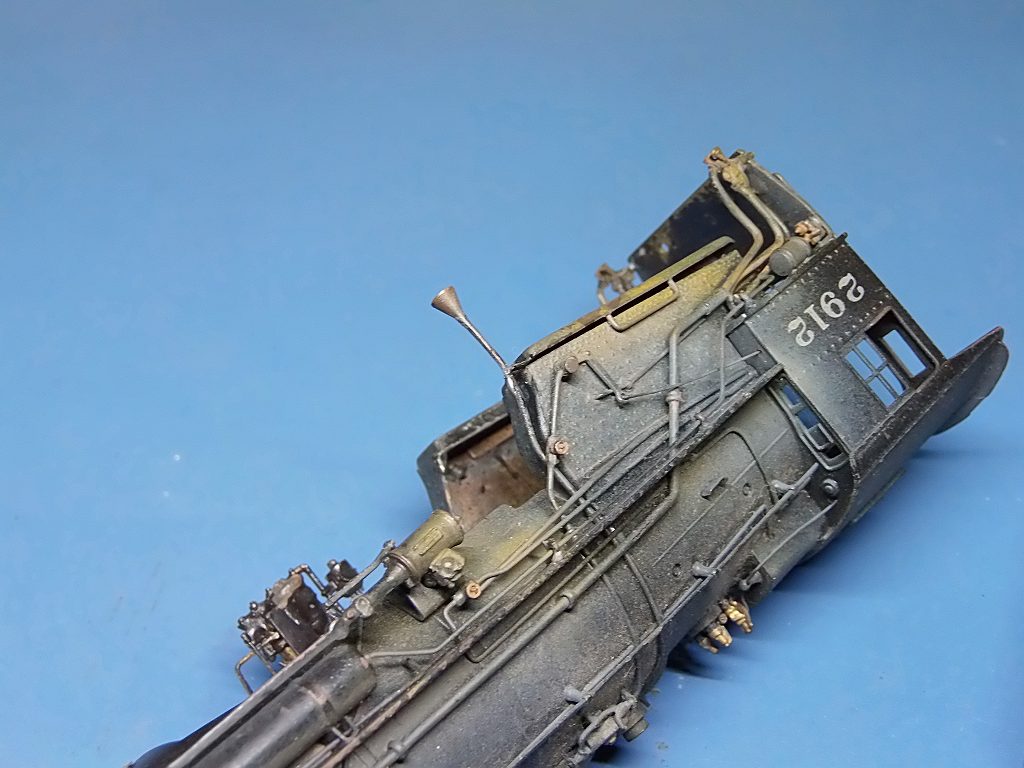

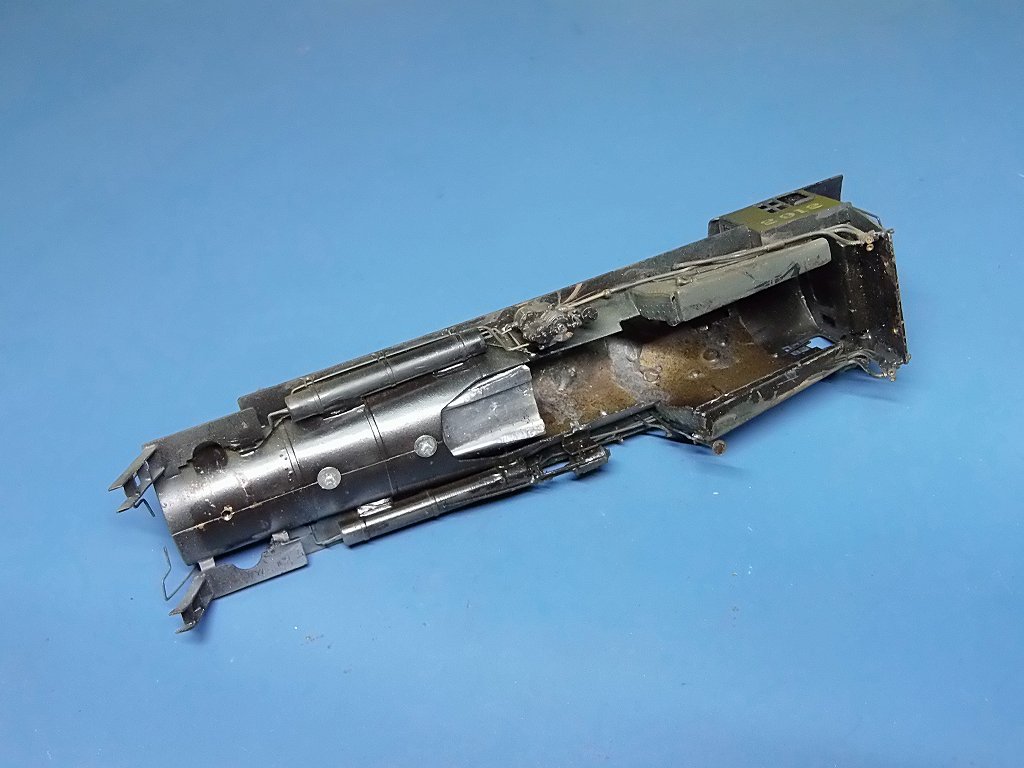

ボイラー部ですが、きたねッ



上部ヘッドライト、LED 1608 挿入の準備をしましたが、
何と接着剤で取り着けられていました

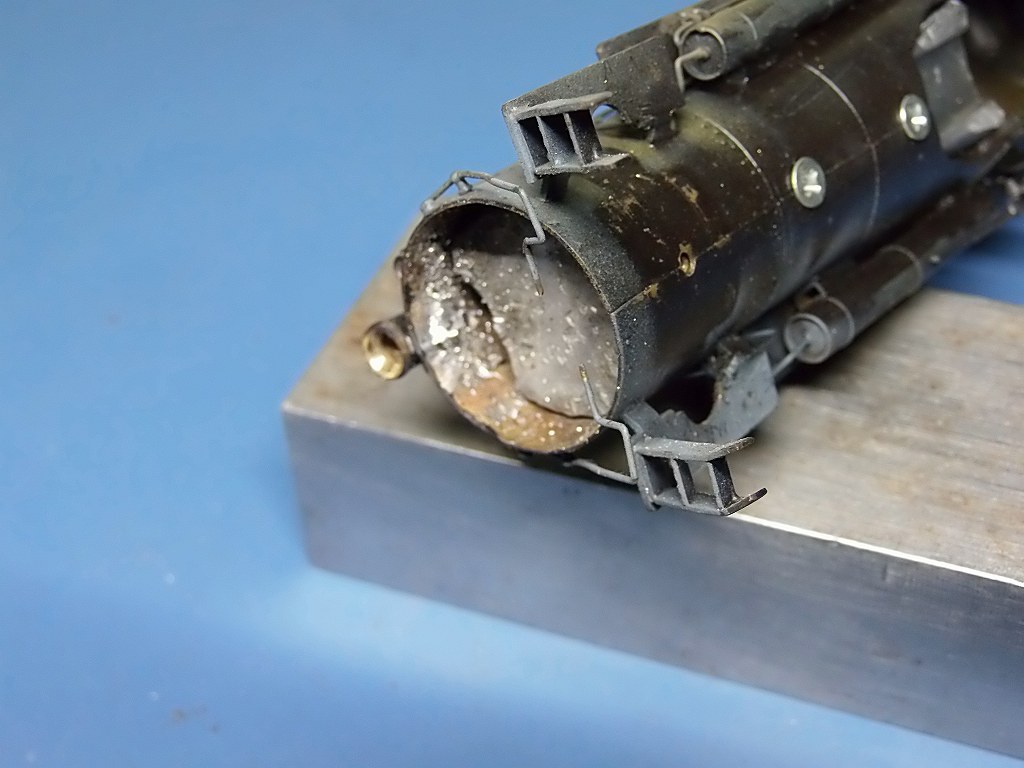

半田付けして、煙室内をリューターで奇麗にさらえておきました
ケース内もベロベロに汚れた接着剤カスで充満していました
⇒　ドリルでもんで配線用穴を開けました



蒸気排出管、半田外れ

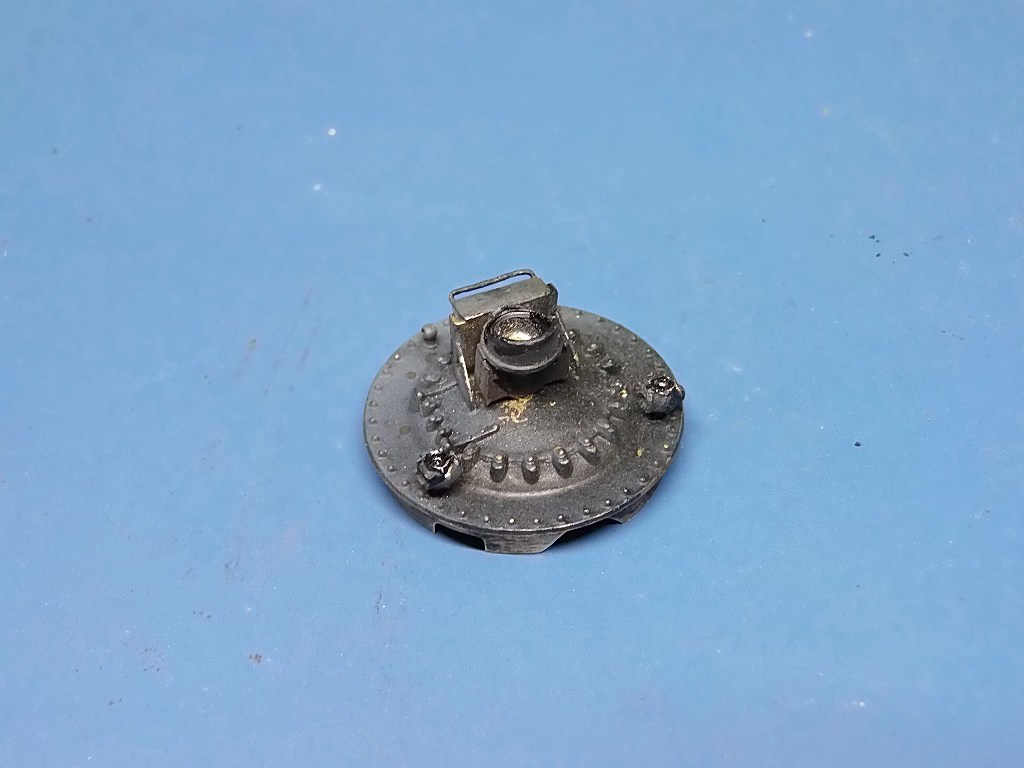

煙室戸のヘッドライト、これまた、接着剤で装着されていました
⇒　半田付けして、ドリルでもんで、レンズはめ込み代を作り、配線用穴を開けました
やはり、ケース内も接着剤の流れ込みに因る汚れカスで充満していました
ドリルで揉んで、奇麗にしました
そうこうしていたら、カラーストーン、赤が着いていましたが、外れて無くなりました
着け直しますが、いつも通り、クリヤのカラーストーンで宜しいですね



コネクター配線用に穴を拡大しました

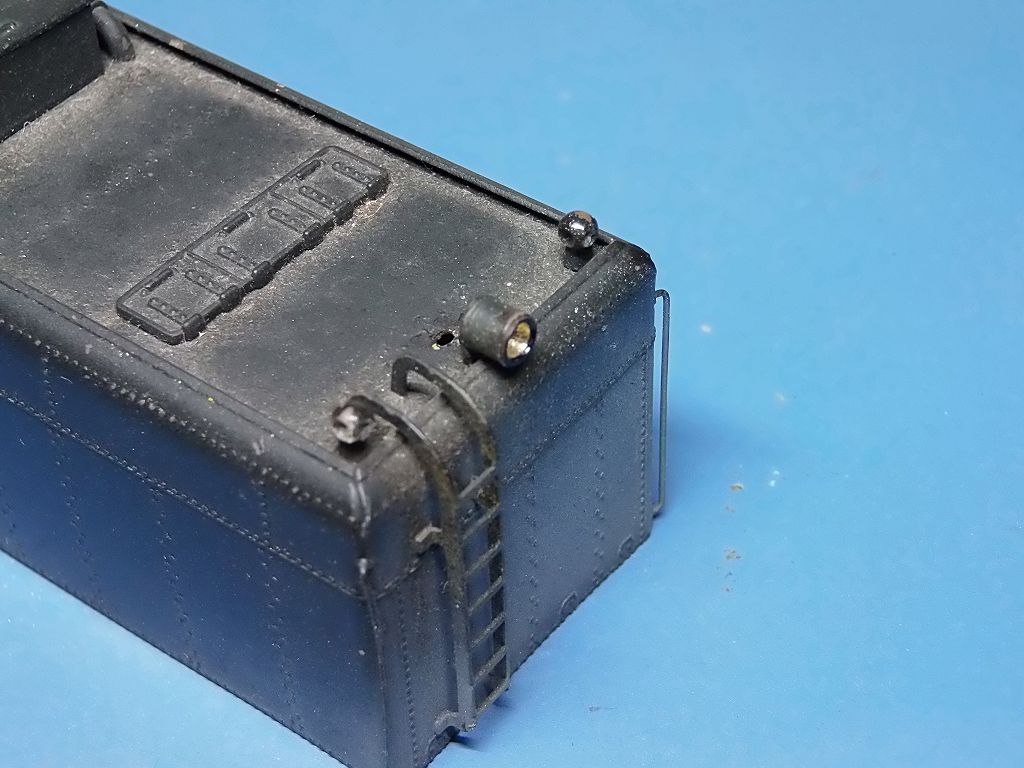

リヤのヘッドライト、LEDが入るように穴を拡大、レンズ嵌め込み代も確保
配線用の穴も開けました
リヤカラーライトは、着いていませんでしたが、赤のカラーストーン着けますか?



音抜き用の穴を開けました
ドローバーピンを通常型に交換しました

キサゲたり、ドリルを使って塗装が剥がれた処を筆差し補修を済ませました
しかし、この車輌はとんでもない代物ですね
こんな事してたら、一日半も費やしてしまいました
明日は、DCC機器を積み込みます
