UNITED　UP 2-8-0　DCC化記録
神奈川県M様　塗装・DCC化御依頼 #6264

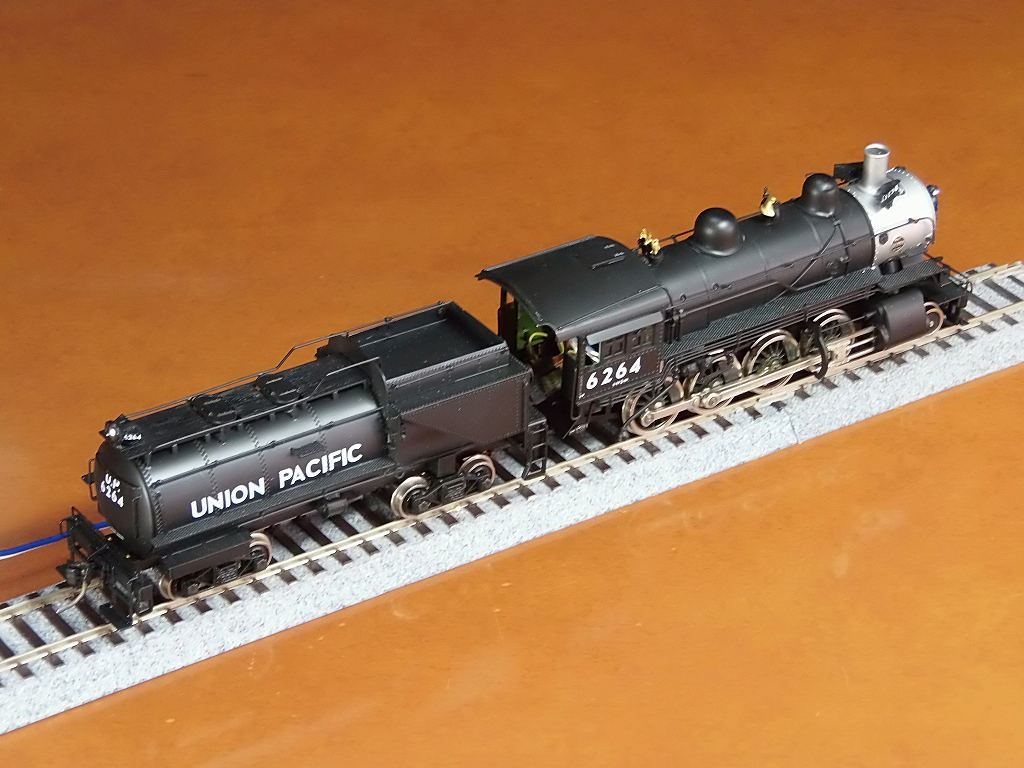

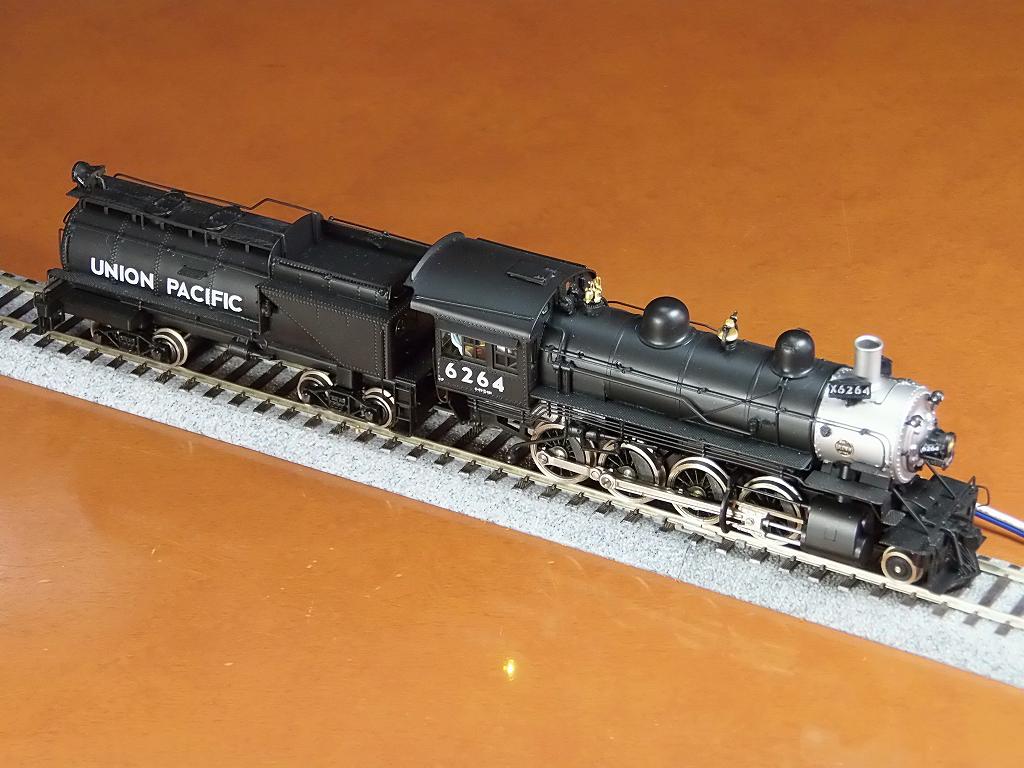

2020/2/21　完成しました

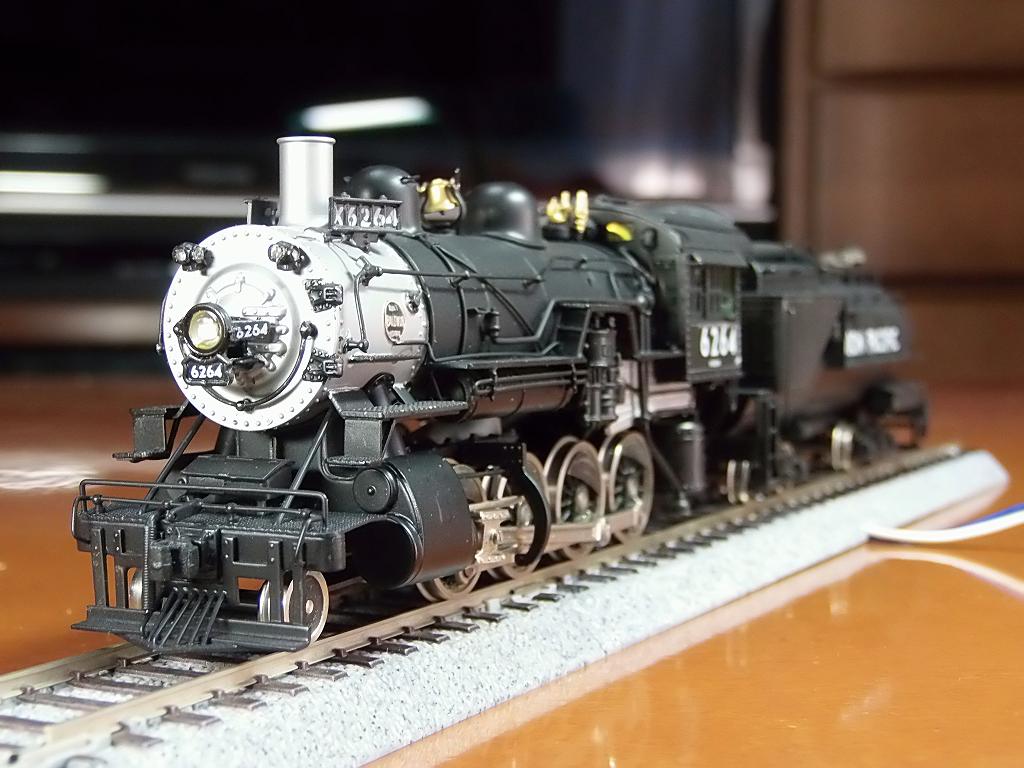

ヘッドライト、LED 1608 電球色埋め込み、レンズは、エコーモデル、Φ4.1 装着



ヘッドライト、LED 1608 電球色埋め込み、レンズは、エコーモデル、Φ4.1 装着

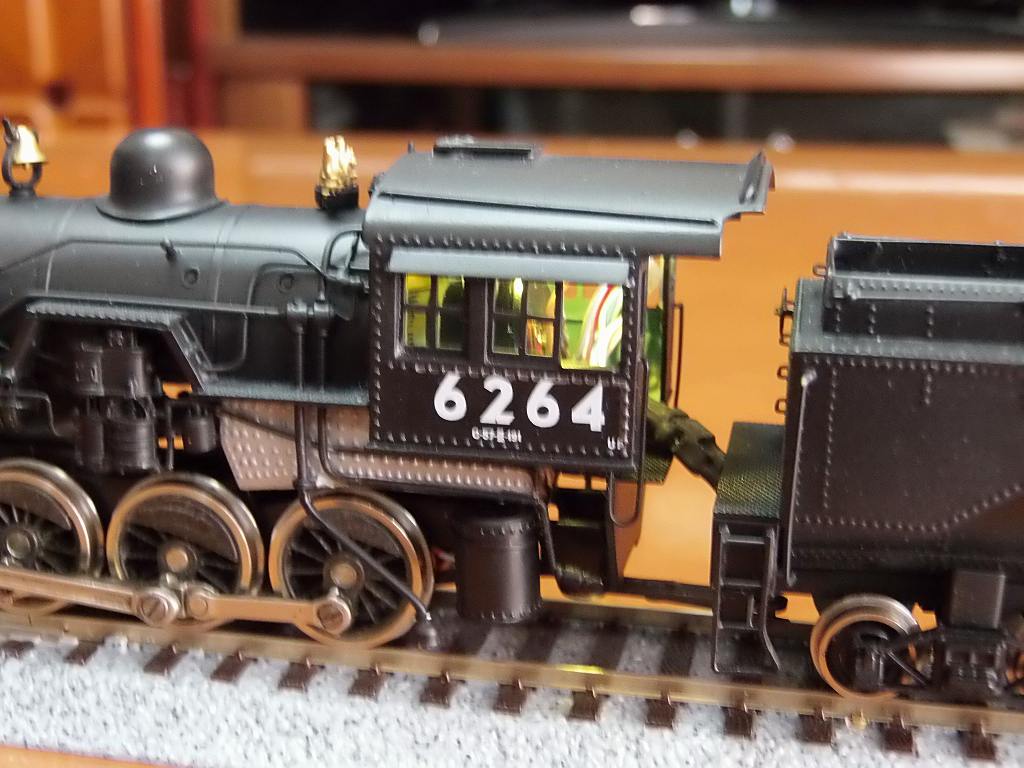

キャビンライト、LED 2835 電球色装着



FIREBOX FLICKER 角型LED 赤装着　⇒　装着場所の良い位置が無く少し暗いです
CV調整で、最大限に明るくはしています

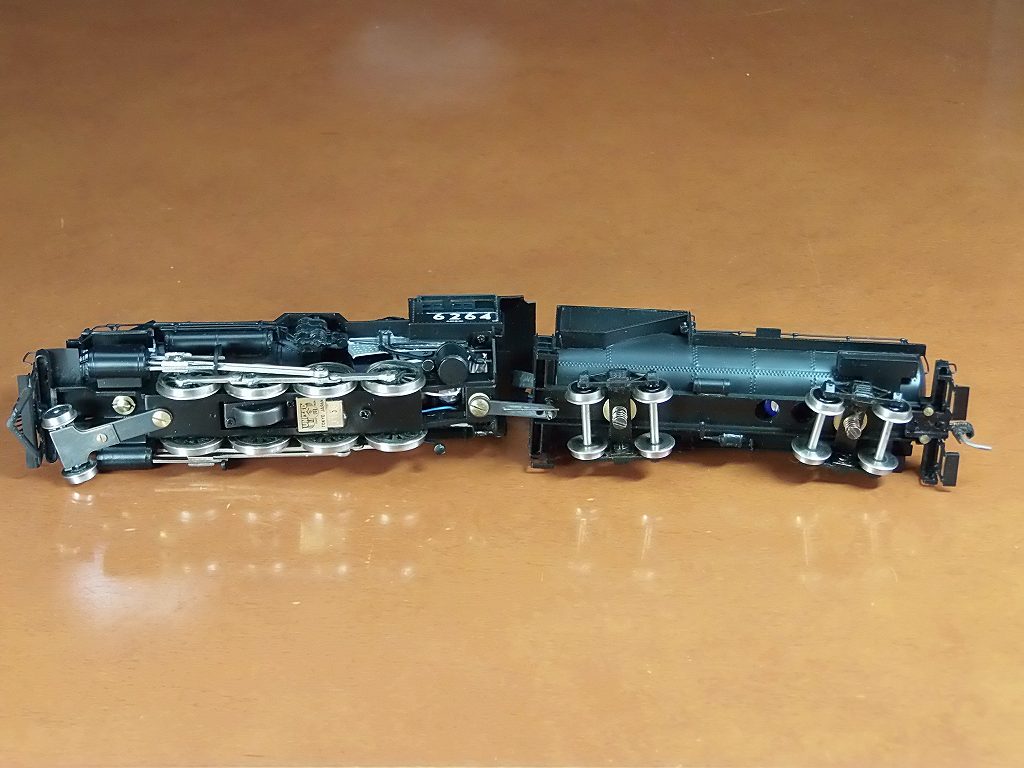

テンダーの集電が微妙に悪く、台車中心ピンをバネ付きに交換、改造をしました

UNITED UP 2-8-0	#6264	QSI 7002 ( FX-SD ) q3 File Install			DHB23 8Ω 2W
	F	デコーダの電線色
実施配線		無	白	緑	紫	黄
PORT		P1	P2	P3	P4	R1
		F-MARS-L.	F-HEAD-L.	R CAB LIGHT	FIRE BOX 1	R-HEAD-L.
Multiple Lights #1	F0		●	●	●	●
Multiple Lights #2	F10	CREW TALK
Multiple Lights #3	F12	PLAYING WHISTLE

試運転、OK牧場　高音質で、スローも良く効きます
#2728,#2563 と、同じ基本音源をダウンロードしてありますが、
汽笛、コンプレッサー、CREW TALK、PLAYING WHISTLE を変更してあります
コネクターを3P と、4Pに分けてあります　⇒　7Pにすると半田付けが困難なのです
又、キャブ内にコネクターを設置しないと上手く取り回しが出来なかったのです
走行重視で、キャブ内に配線が見えてしまいますが、致し方無しです
御了承下さい　完成です
可愛がってやって下さい　良い車輌となりました

-----------------------------------------------------------------------------

製作記録

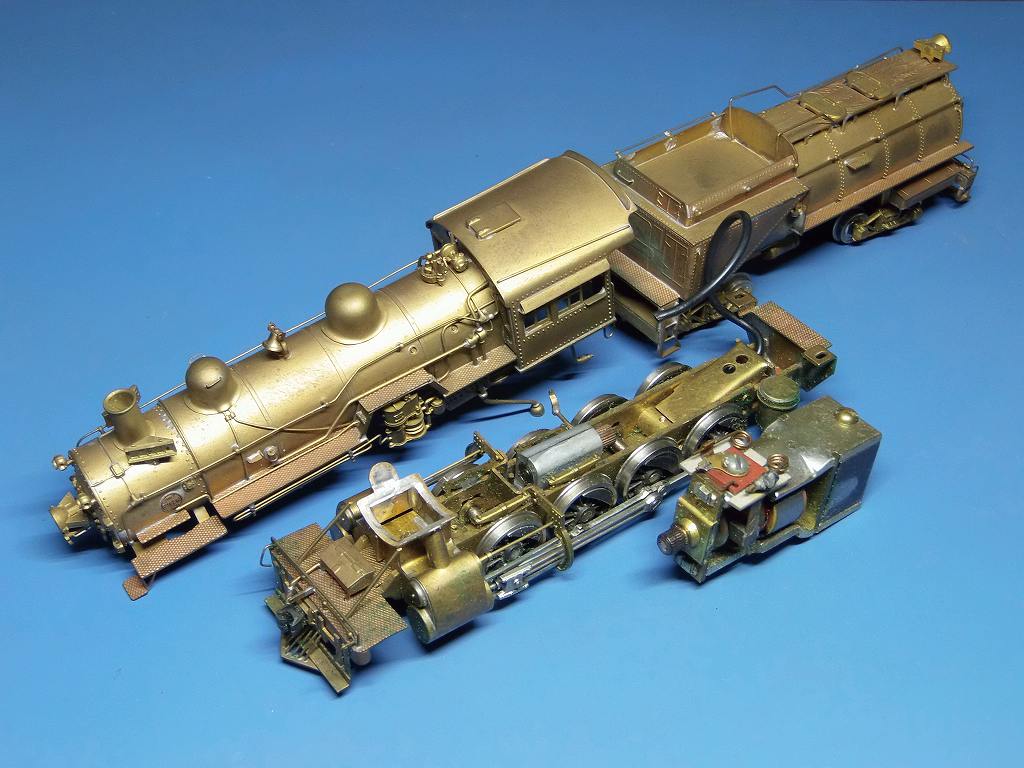

2020/1/26　車輛が届いています

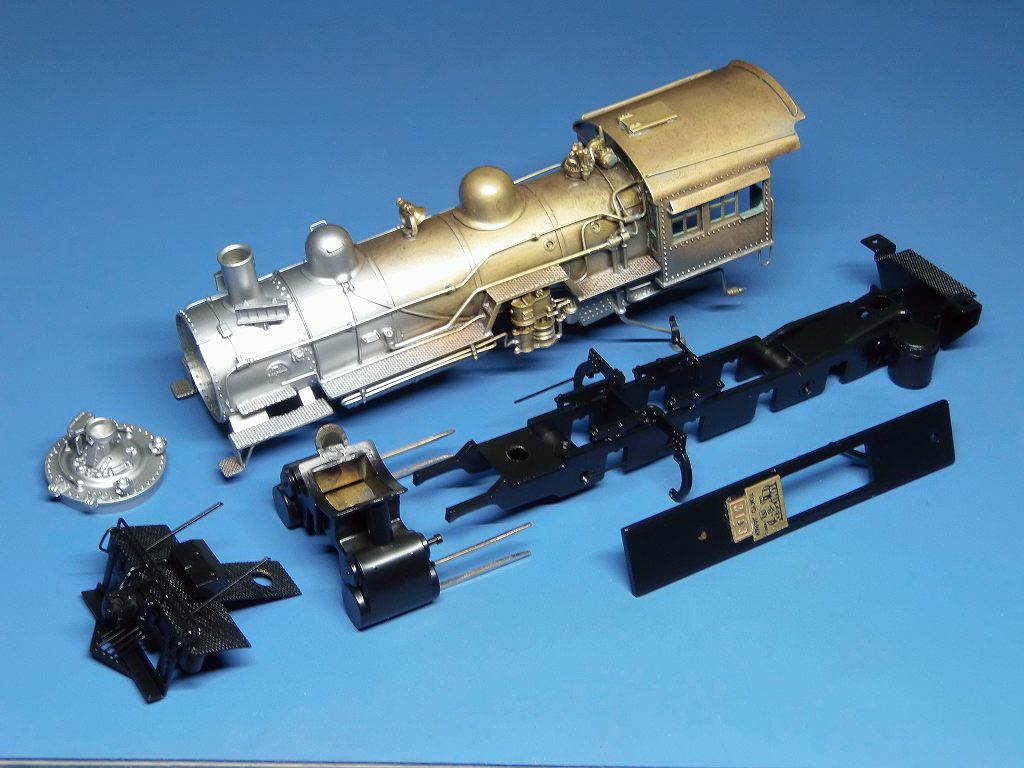

2020/2/14　DCC化仕様に加工し、保護塗装を剥がしました



明日から塗装に掛かります

2020/2/15　塗装に掛かりました

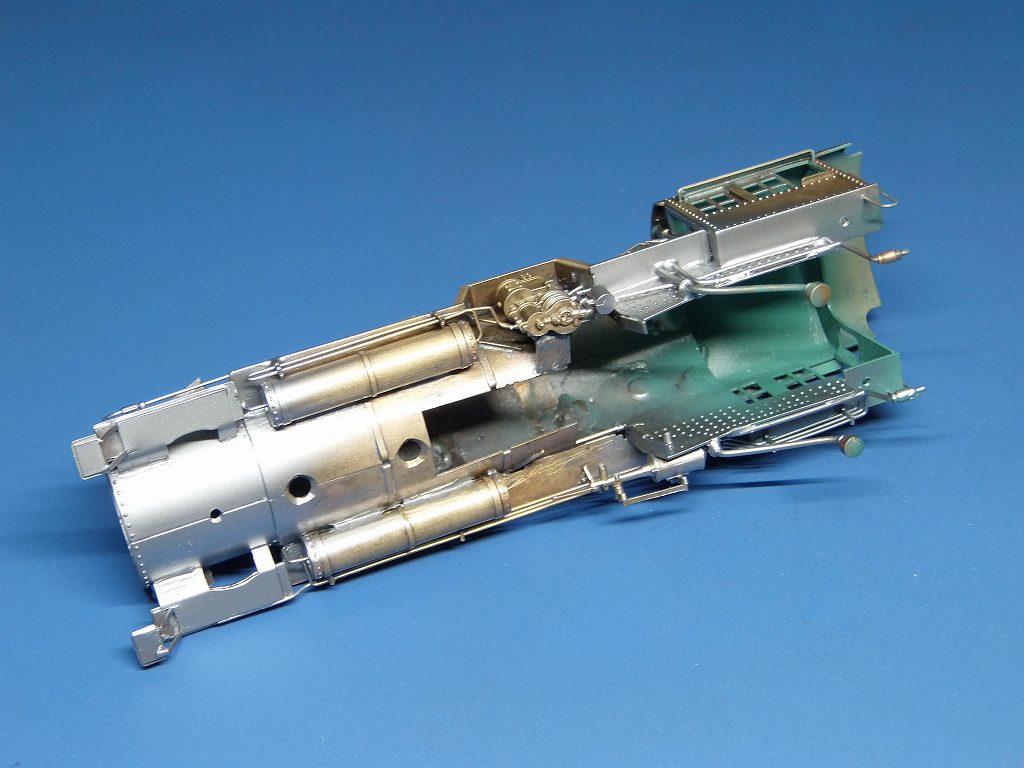

キャビン、塗り分けが出来るので、淡緑色を吹いておきました



黒染めしました



テンダー上部デッキの手すり高さが違っていたので、半田を外し片側高さを修正しました
剥離剤の使用でブレーキシリンダーが取れてしまいました　⇒　半田付けし直しました

明日は、日曜日、製作はお休みします

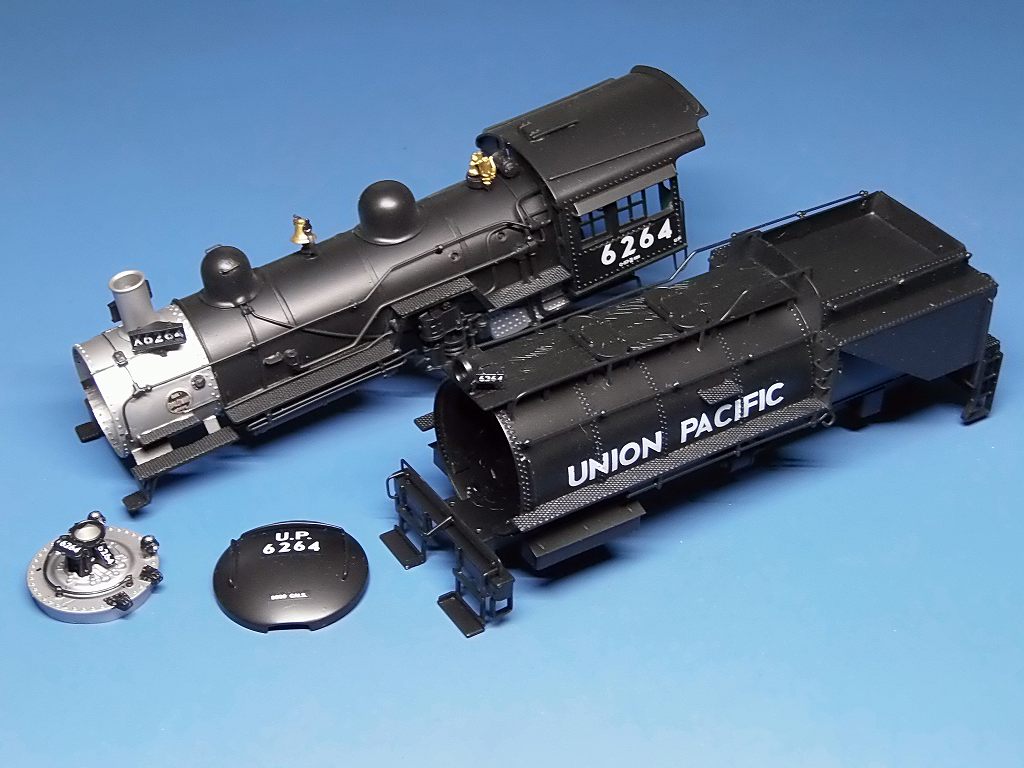

2020/2/17　デカールを貼り、塗装が出来ました



艤装・組み立てをし、DCC化に掛かります

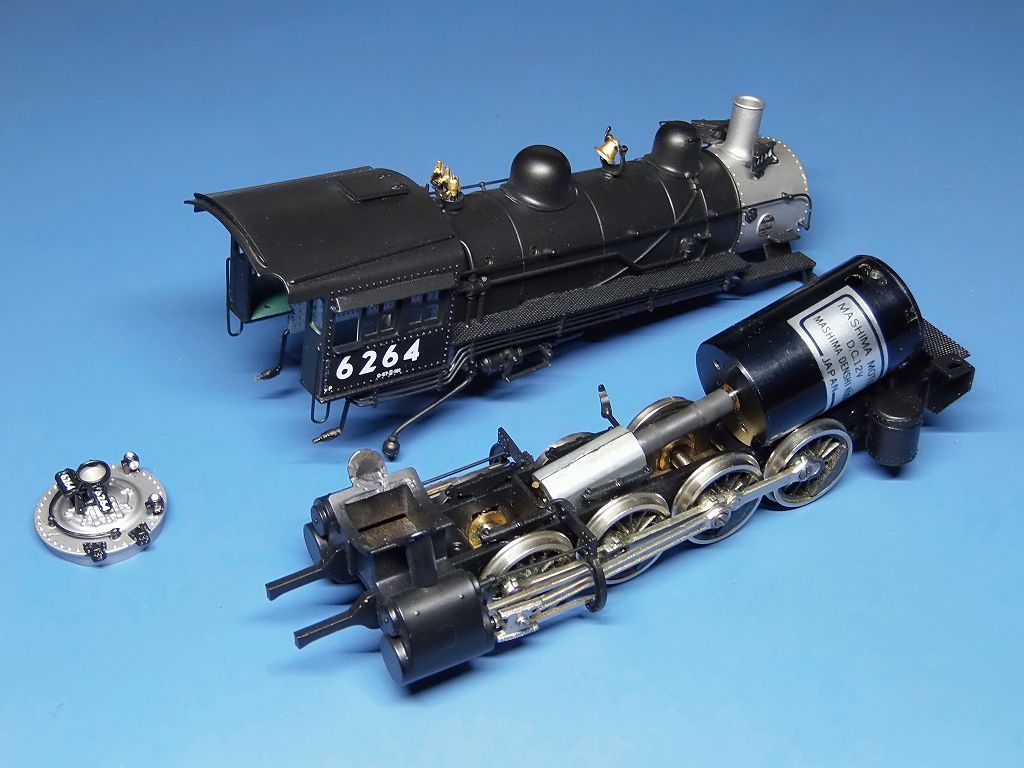

2020/2/18　艤装・モーター装着が出来ました



窓ガラス、カラーライト、クリヤーを装着、モーターを装着しました
⇒　取り付けは、M3.5 バインド小ネジを使用
電装・DCC化に掛かります
