谷川製作所 近畿日本鉄道 20100系 製作記録
 "あおぞら号"

2015/12/3 完成しました 試運転です





20101号機
ヘッドマークを真鍮板から自作しました
デカールを作り貼り付けしました



ヘッドマーク作りでも、2個作るのに、5時間かかりました ⇒ \5,000 位の仕事ですね



20201号機



20301号機



階下席の天井にも、LED照明を取り付けて居ます

これにて、完成とします ⇒ 今回、私の作ろうと思っていた車輌ですので、ついつい力が入ってしまい
出血大サービスとなってしまいました まっ、ウェルカムサービスです

一生懸命作りました、可愛がってやってください

-------------------------------------------------------------------------------------------------

製作記録



長い間、取り置いていた、あおぞら号、製作が出来ます

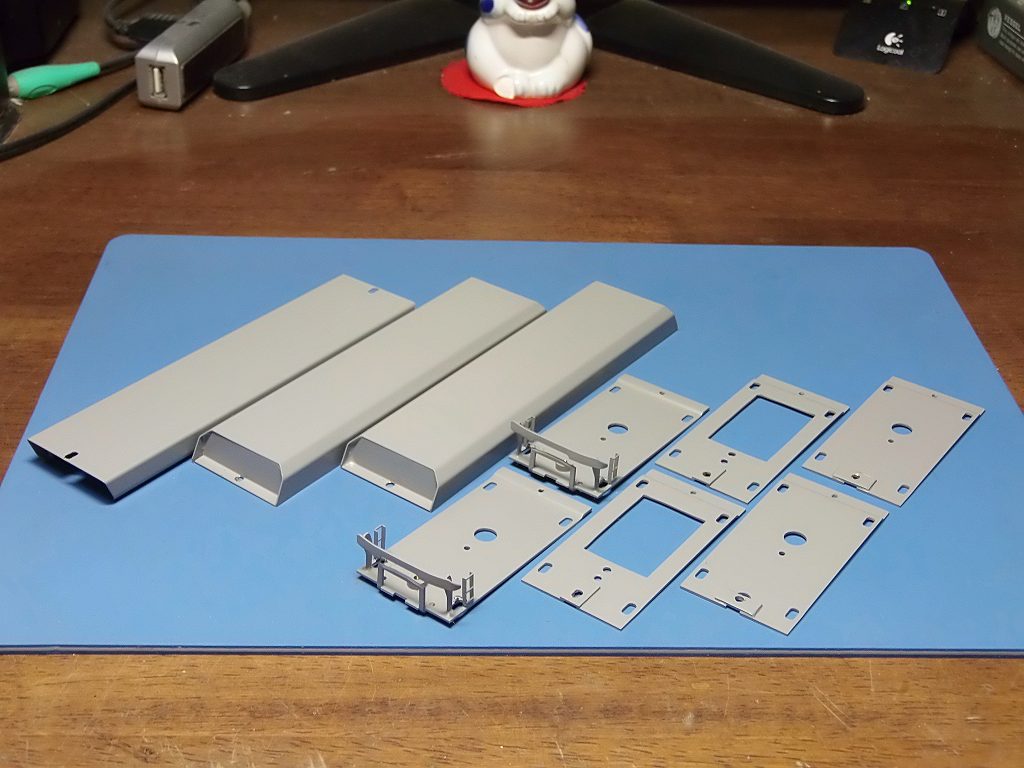

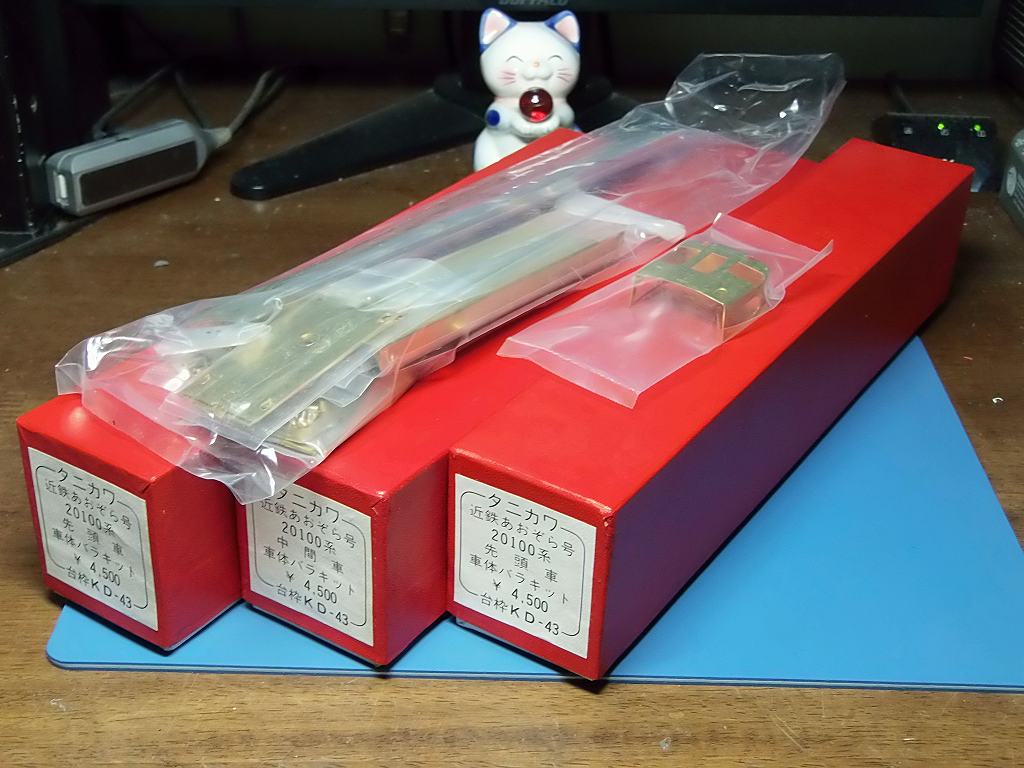

箱も日焼けなく、新品であります 今なら、\30,000 以上のキットです

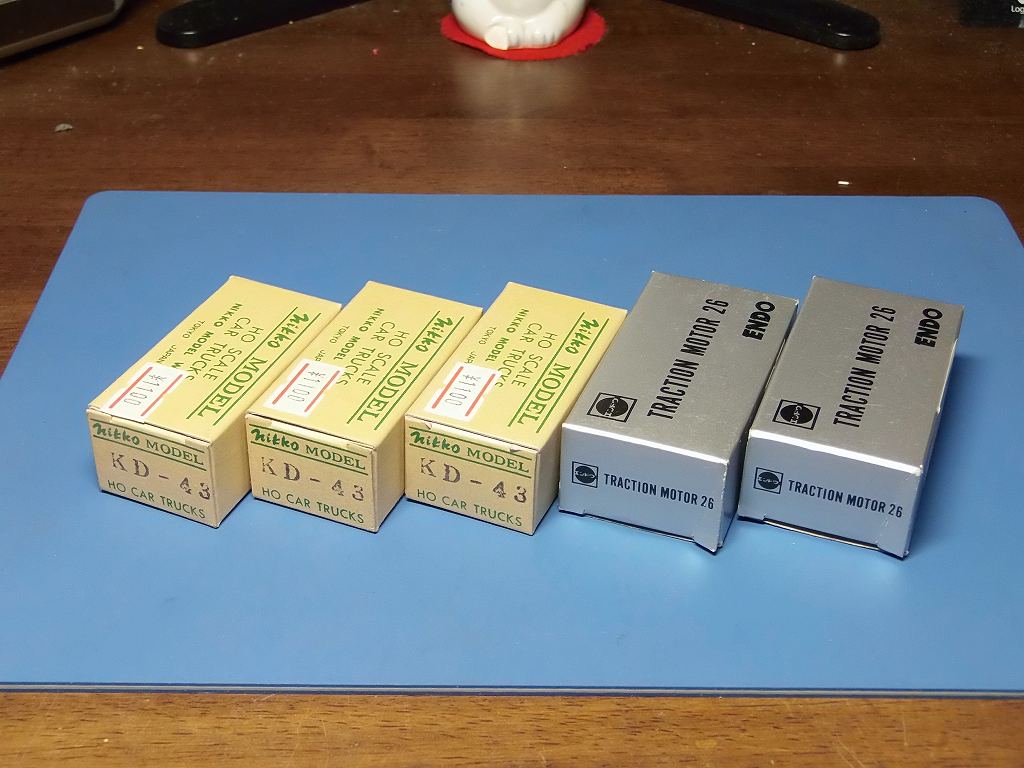

同時に購入しておいた、動力と、台車です

作ろうと思って購入しておいた、車輌です ⇒ 今から力んでいます

2015/11/3 着工いたしました



動力を組んで走らせて見ました ⇒ KATO のユニトラック、ポイントで、立ち往生

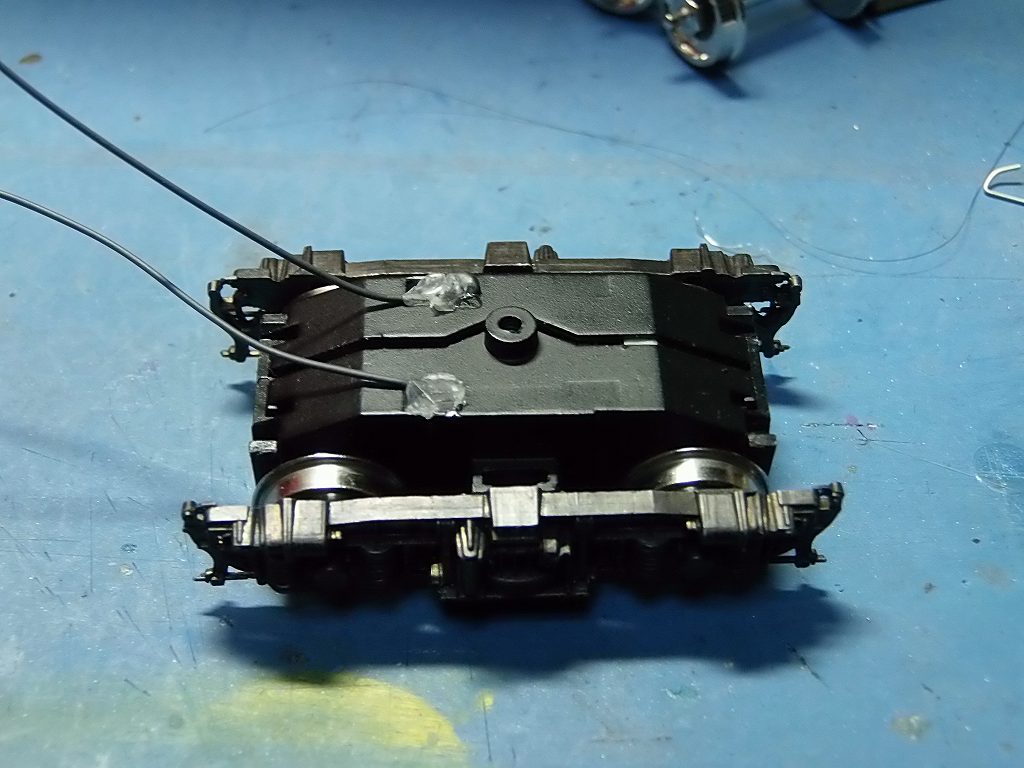

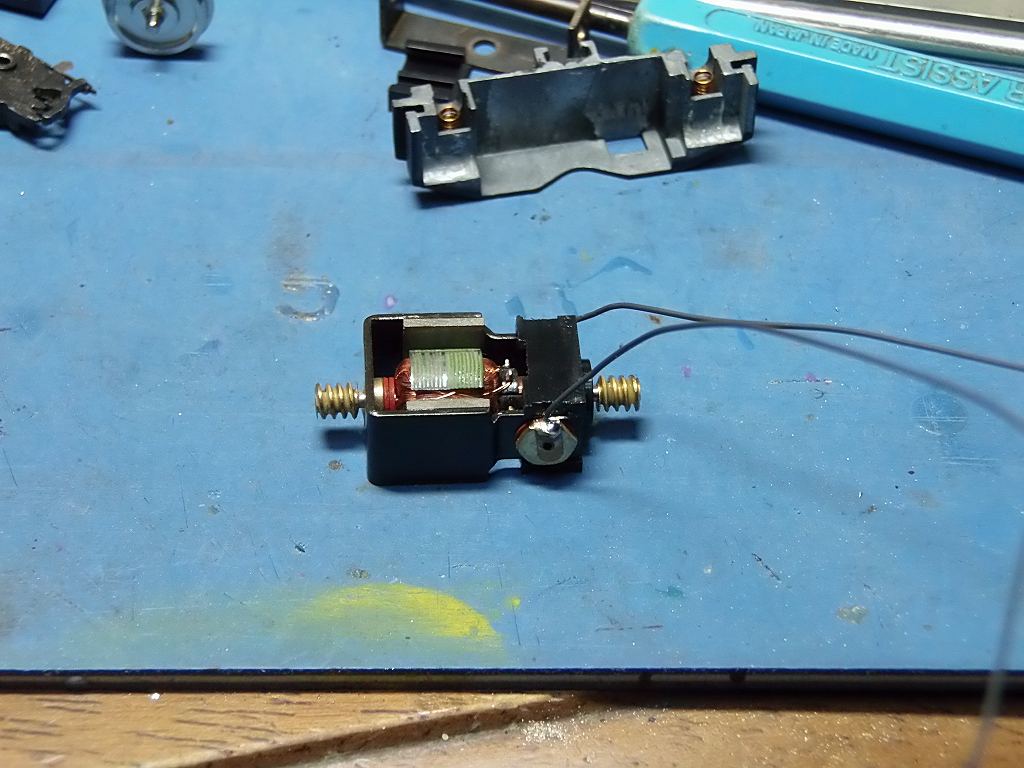

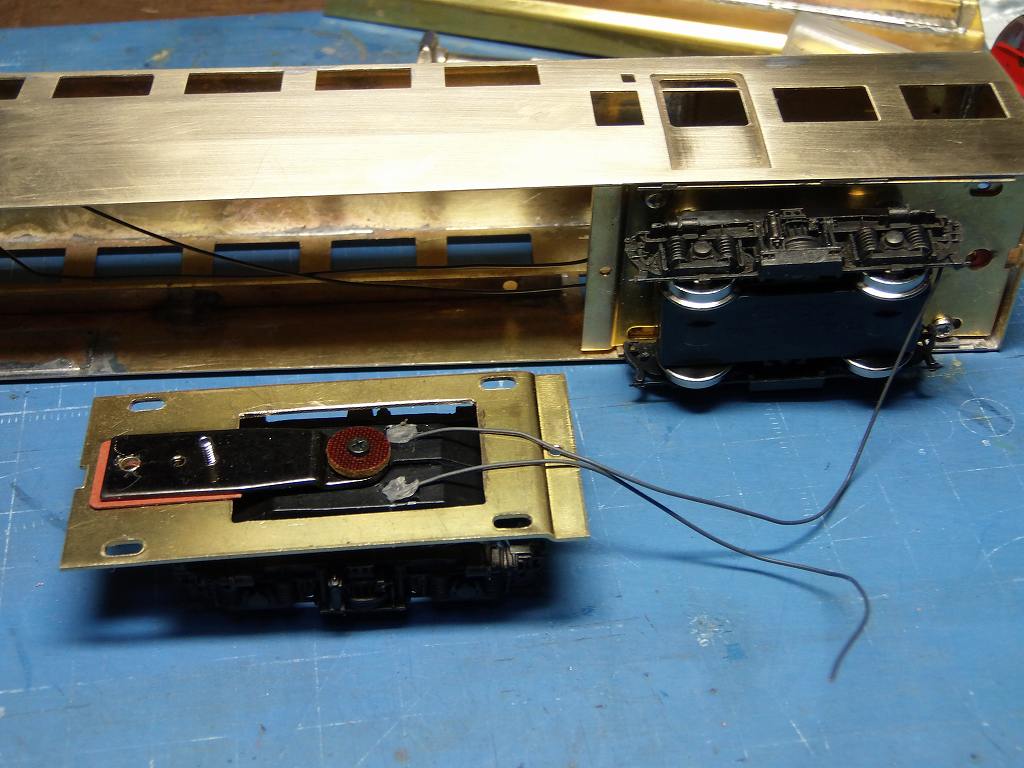

片ボギーの集電では、ポイント上で、スタックですよ で、モーター端子からリード線を取り出しました

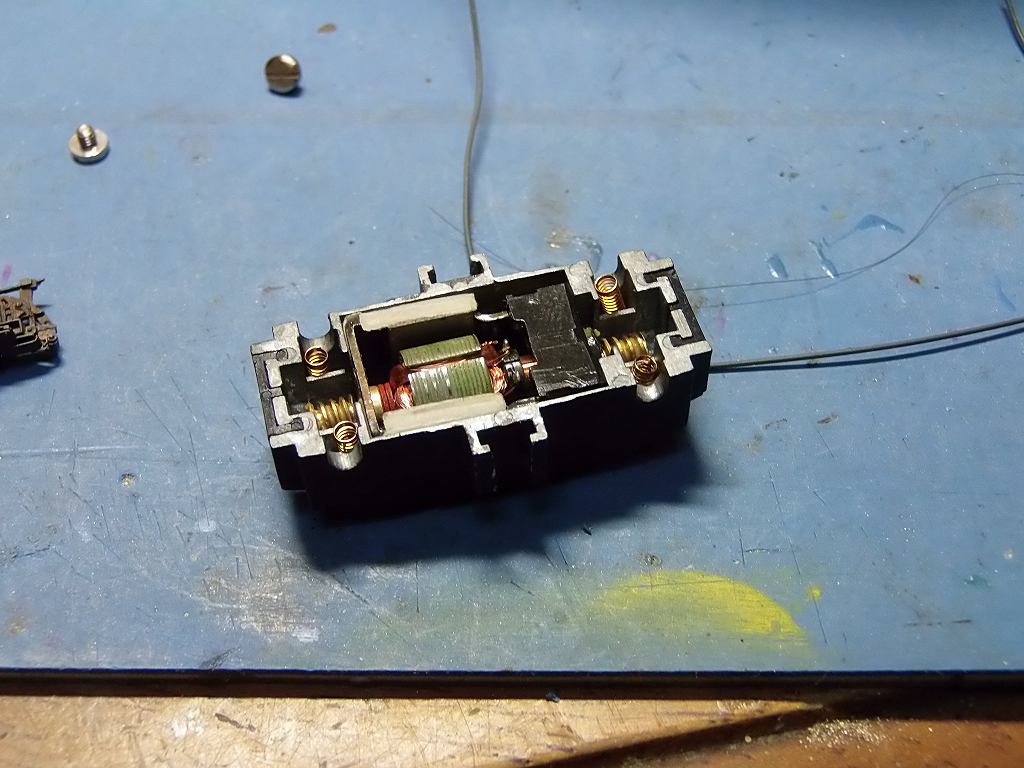

モーターを組み込みました



リード線が切れるといけないので、補強に、ホットメルトで、固定、穴を埋めました

これで、動力はO.K

部品をそろえてみました やはり、パンタは、PT42Qが欲しいのですが、未だに手に入りません

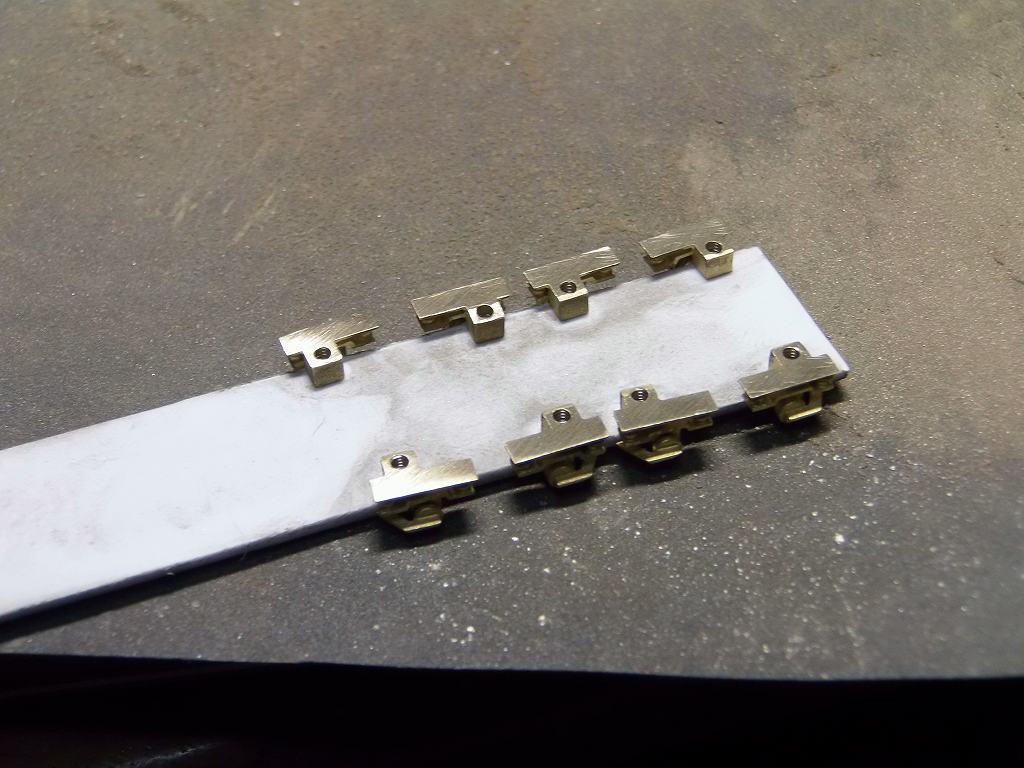

ロストのパンタ台 ( 高かったのダ ) は、入手出来ているので、パンタは、自作となるでしょう

パンタから作って見ますか

2015/11/5 モハを一台箱に組んで見ました



編成は、モ20101 - サ20201 - モ20301 大阪線所属で、製作することになりました

で、この車輌は、大変に組みつらい製品で有る事が判りました
寸法は、まずまず出て居ますが、後の塗装とか、電装を考えると、先の先まで読んで
作らないと、組めない車輌となるのではと思います

何人の人が、ちゃんと完成したのか、疑いたくなります
そういえば、20100系の完成まで行った製作記事がWEB上に見当たりませんね

窓枠、二階席の床の留め方、全て、自分なりの細工を考えながら作らなくてはならないようです

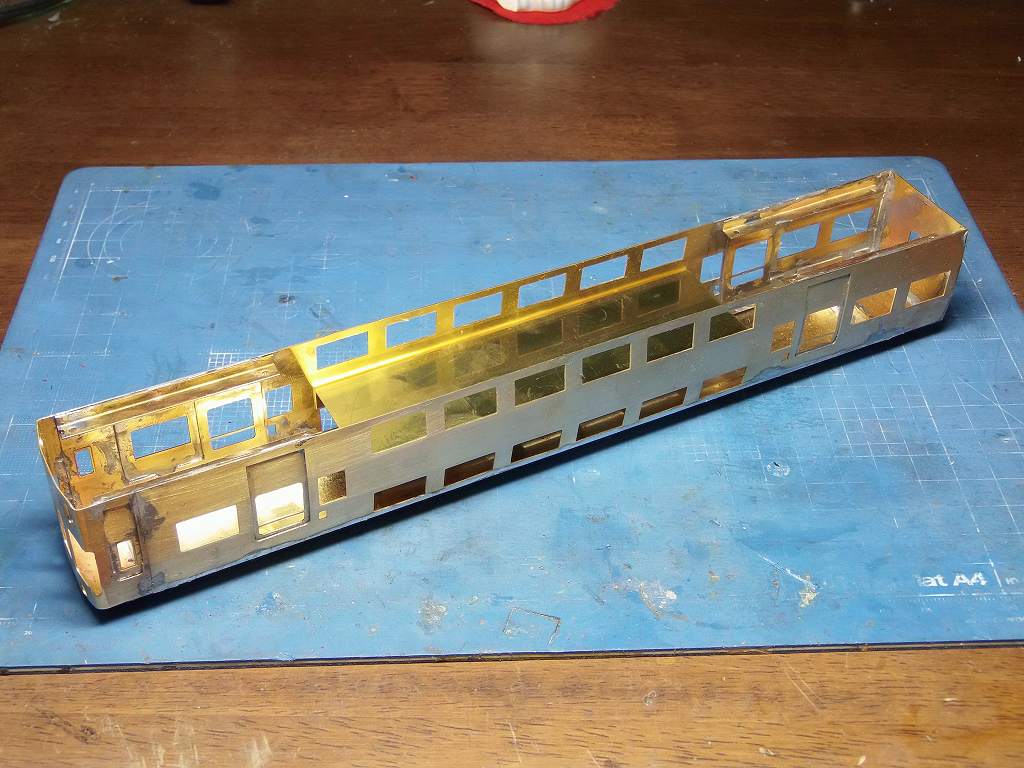

二階席の床をはめて見て居ますが、如何留めましょうか
半田付けしてしまうと、窓ガラスが取り付けられません
また、今回、室内灯も取り付ける契約となって居ます
螺子留めにしなくてはなりません

窓枠の塗装が問題です ⇒ 先に半田付けしてしまうように取り説はなっいますが、
塗装する際、マスキングに手間がかかり、尚且つ、不細工な仕上がりとなります

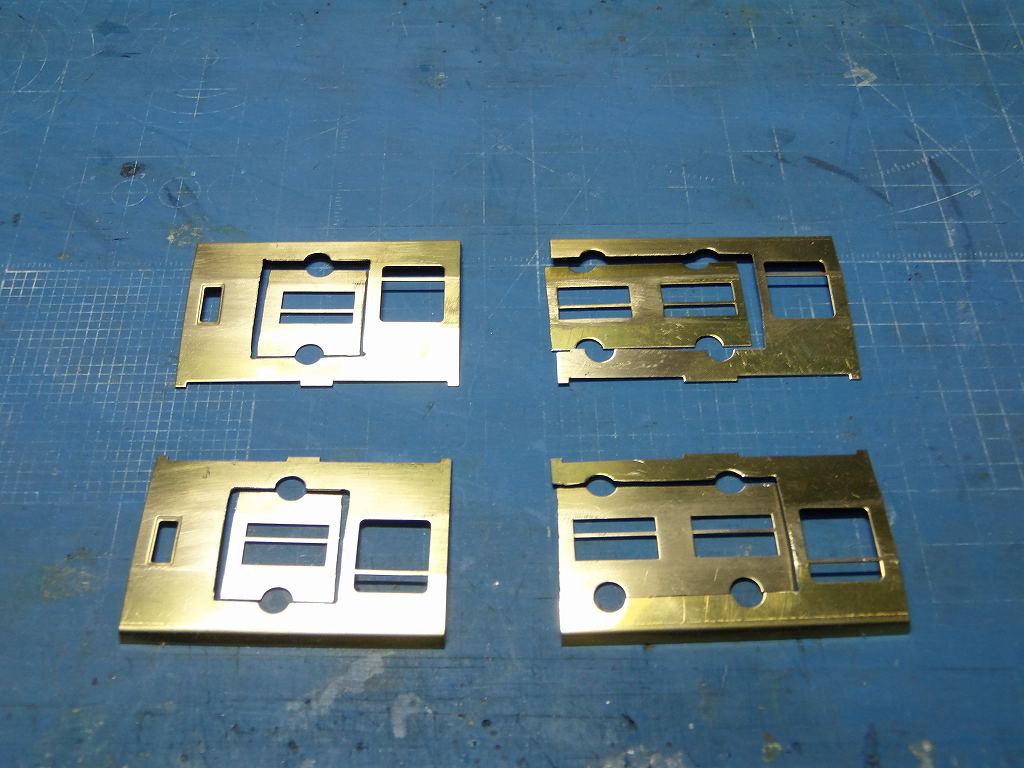

窓枠を切り抜きました ⇒ 塗装後接着とします



で、側板に半田つけしました
こうしておいて、箱に汲んだのです
窓枠を半田付けしていませんので、車体裾の強度が有りません
何か補強を考えて見ます

床下のスカートを組んで、車体に取り付けてから、考えないと、、、

明日は、アラで組んで見ます ⇒ それからです

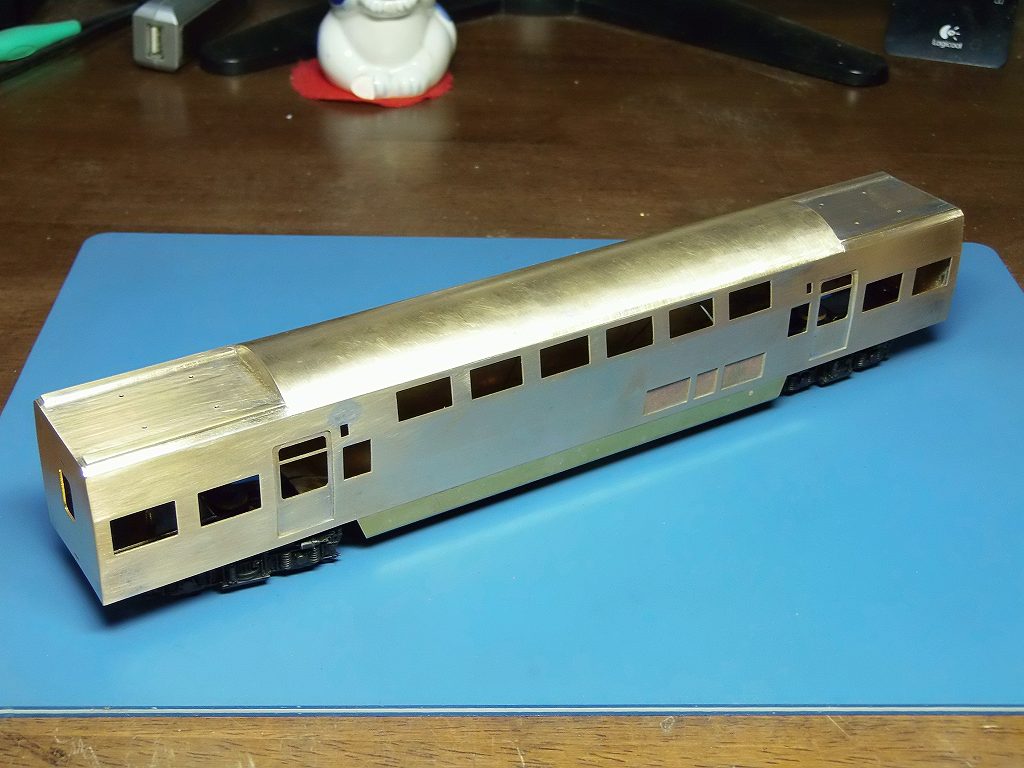

2015/11/6 車体を組んでみました



床下も組んで、台車を履かせました
何が難しかったと言えば、屋根と車体側板の合わせだね
何とかピタッと収まりました



オデコは半田をしっかり盛って、整形しました
絶対に半田盛りをせずには作れません



妻面の正面運転席窓枠の両サイド、直線を作らなければなりませんでした ⇒ ヤットコでしぼり、整形しました
窓枠まで曲げプレスの線が入っているのです ⇒ そのままだと、窓セルも装着出来ません

まずは、美しく出来ました

明日は、二階席の床を留めます

2015/11/9 先頭車もう一台、箱に組みました

11/7にデーターが全部マウスのワンタッチで、飛んでしまったのです
バックアップは、11/5 にしていましたので、復旧は出来ましたが一日飛んでしまいました
メインのHDDで飛んだもんで、もう一台のHDDにも、バックアップをするようにしました
同期をかけて、ミラーサーバー状態で使う事にしました



この車輌、ほんとに組みにくいのです
熱で歪んだり、継ぎ目が合いにくいのです ⇒ 屋根なんか、半田を盛って定盤の上でペーパーがけしました

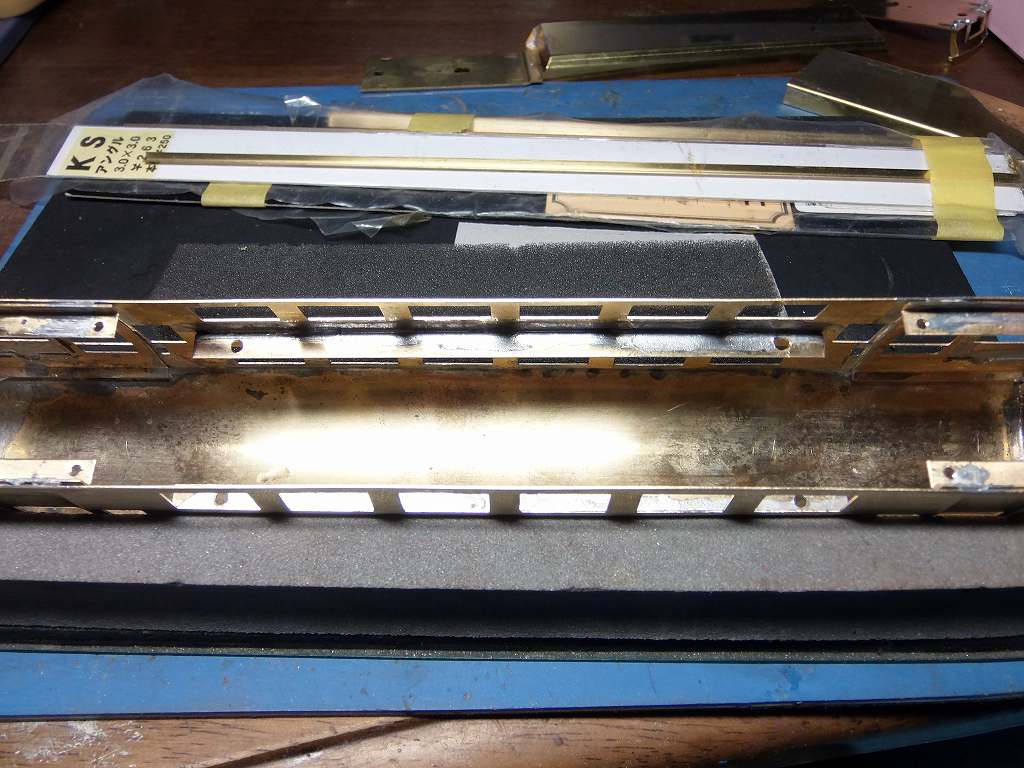

二階席の床を留めるのに、車体側板の補強を兼ねて、横に装着しました
床板を入れて見ましたが、そのままでは入りませんでした
床を 1/2 に分割しなければ床が取り付けられないようです

明日は、中間車を組みます ⇒ 今日、パンタが届きました

2015/11/11 中間車、箱組が出来ました



中間車に動力を載せました



床板に穴を開けました ⇒ ステーを妻板側よりとりだしました



試運転、O.K牧場
ACE カプラーを取り付けるつもりですが、旨く取り付きません ⇒ 方法を考えて見ます



パンタ碍子台を加工しています屋根が平らなので、2800 系用を、削って平らにしています

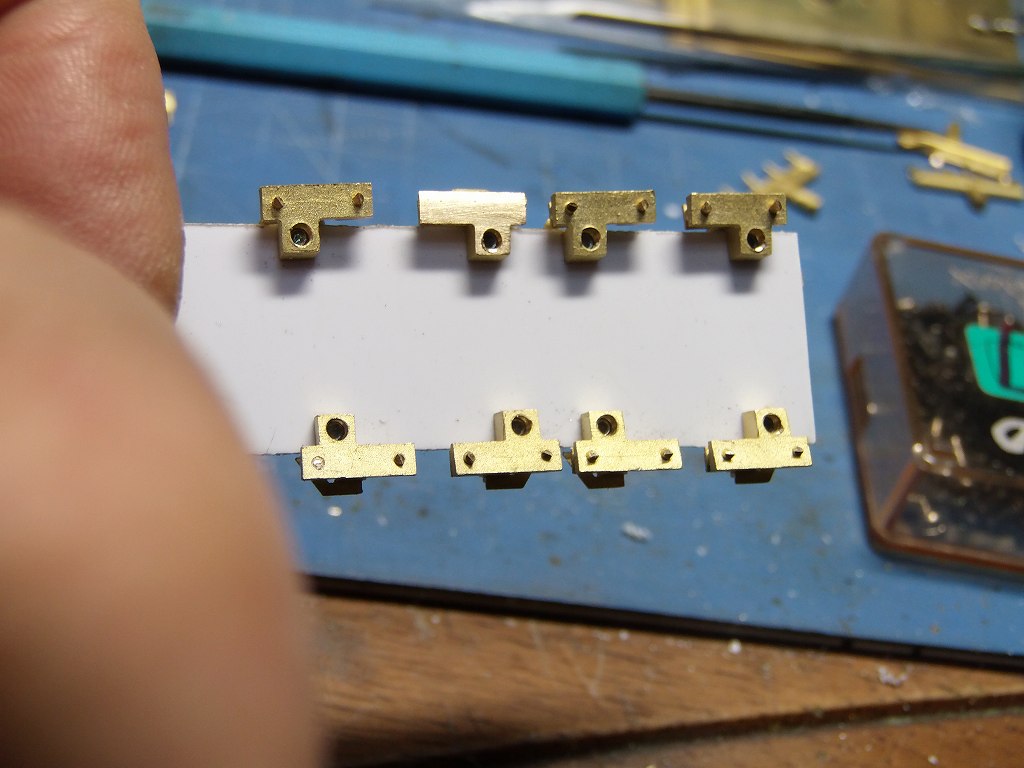

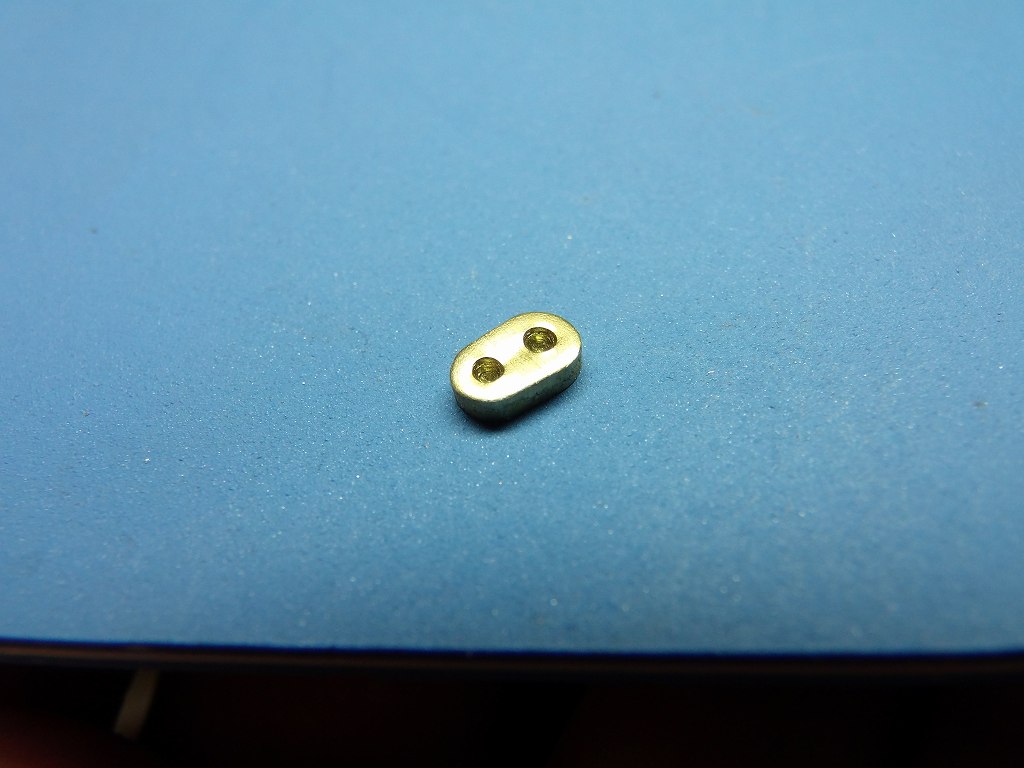

削れました 取り付け穴は、14 x 16 でM1.2 のビス留め、塗装後、パンタと共締めします ⇒ 碍子を白く塗るためです

明日から、艤装に移ります

2015/11/13 標識灯を自作しました



雨樋を取り付け、ダクトを半田付け、カプラーを取り付けてお面を作りました
雨樋、苦労するよ、ほぼ、一日がかりでした ⇒ 熱で、車体の窓枠が歪むのだ
でも、まぁ、旨く出来ました

先頭部分は、エンドウの密連電連付です
中間部分は、脱着を考え、ACEカプラーを取り付けました



ヘッドライトを取り付け、貫通幌を取り付け、標識灯を取り付けるのですが、

何と、、、、、



これが、付属部品の標識灯です ⇒ さすがに私もこれはヨー付けんワー

で、作りました

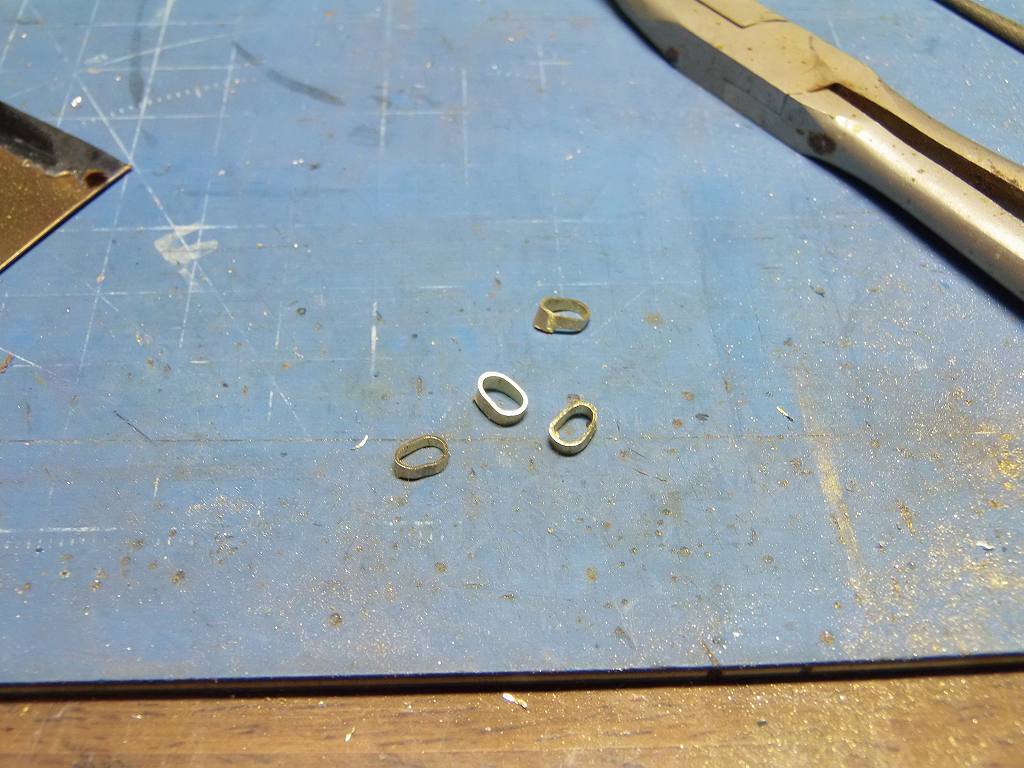

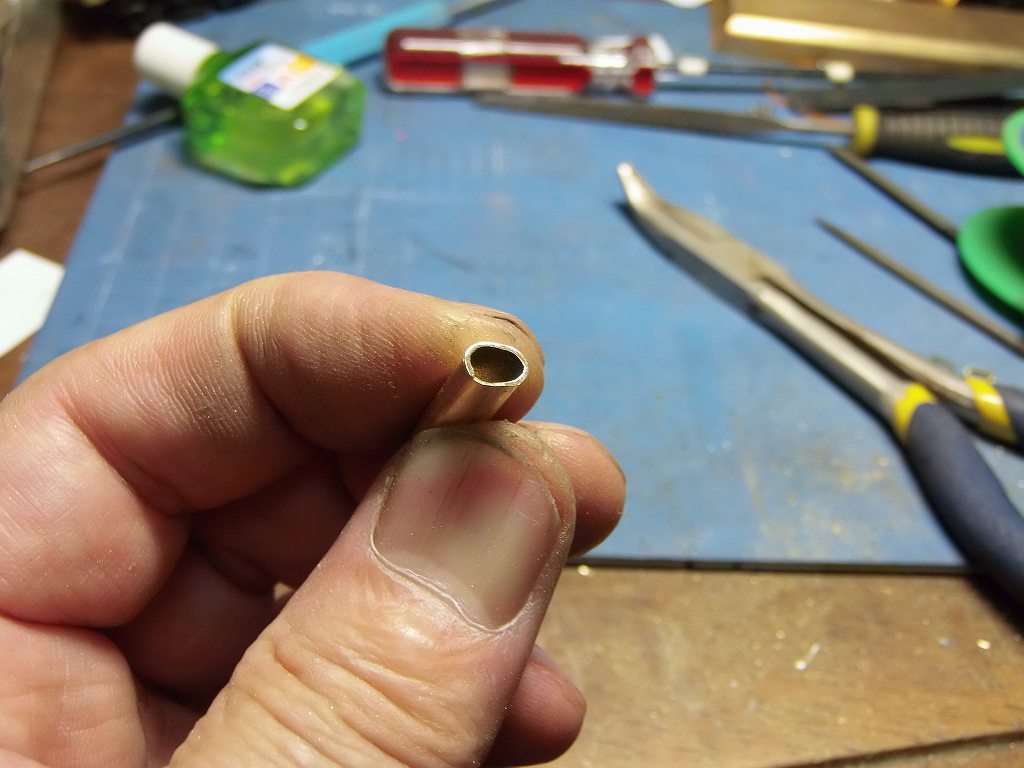

真鍮パイプをへちゃがして 、、、⇒ ワカル? つぶしての意ですよ

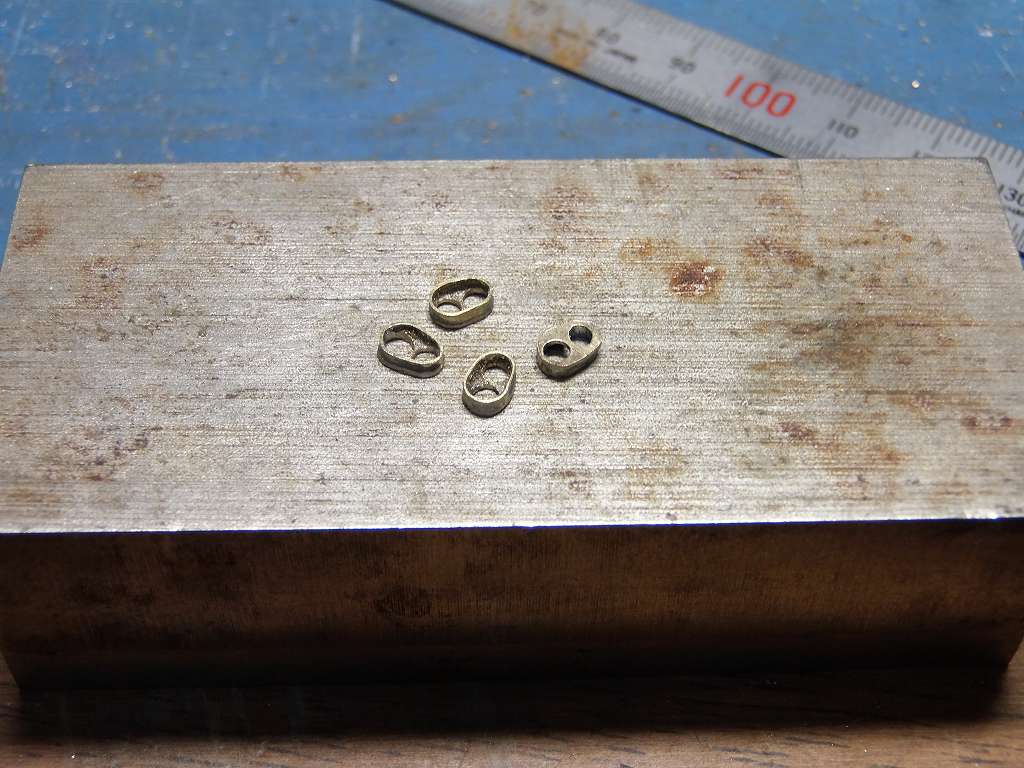

輪切りにしました

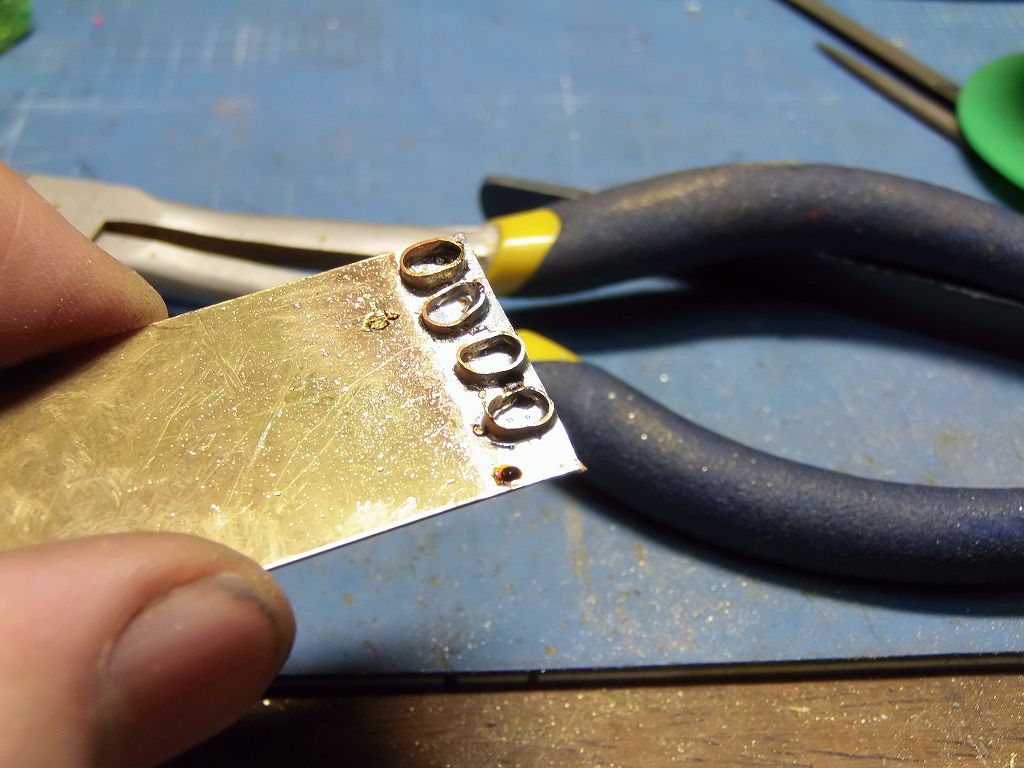

真鍮板に仮半田付けします



均一にヤスッて穴を開け、整形しました



車体に半田付けしました

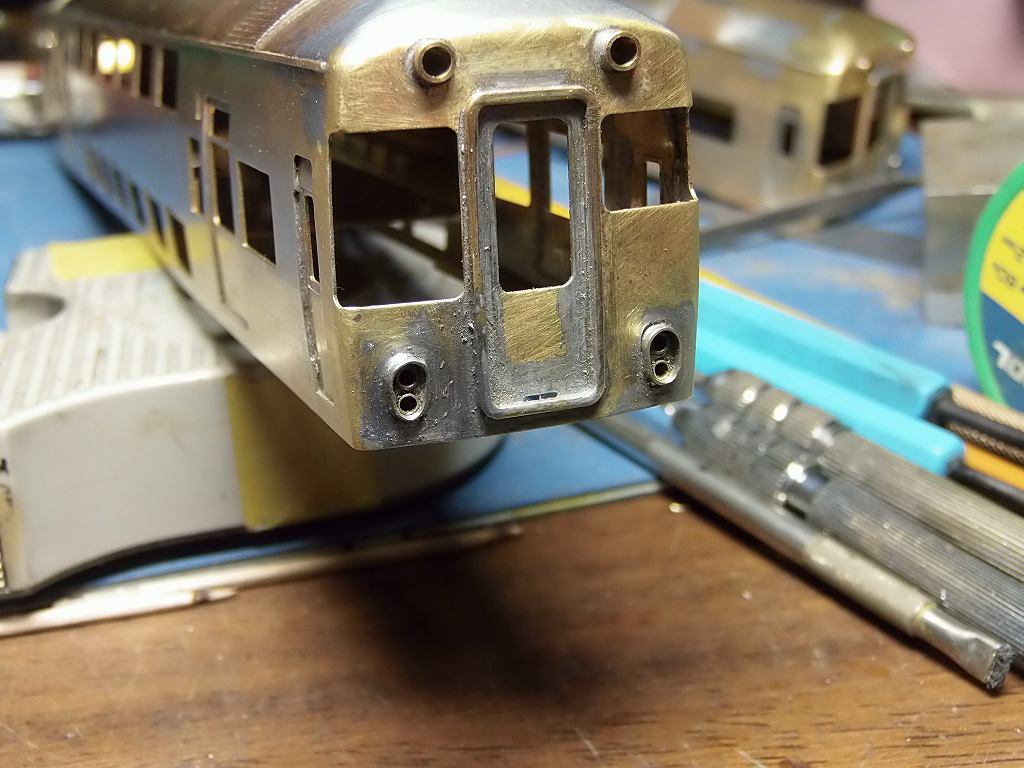

光ファイバー用の真鍮パイプを半田付けして、出来上がり

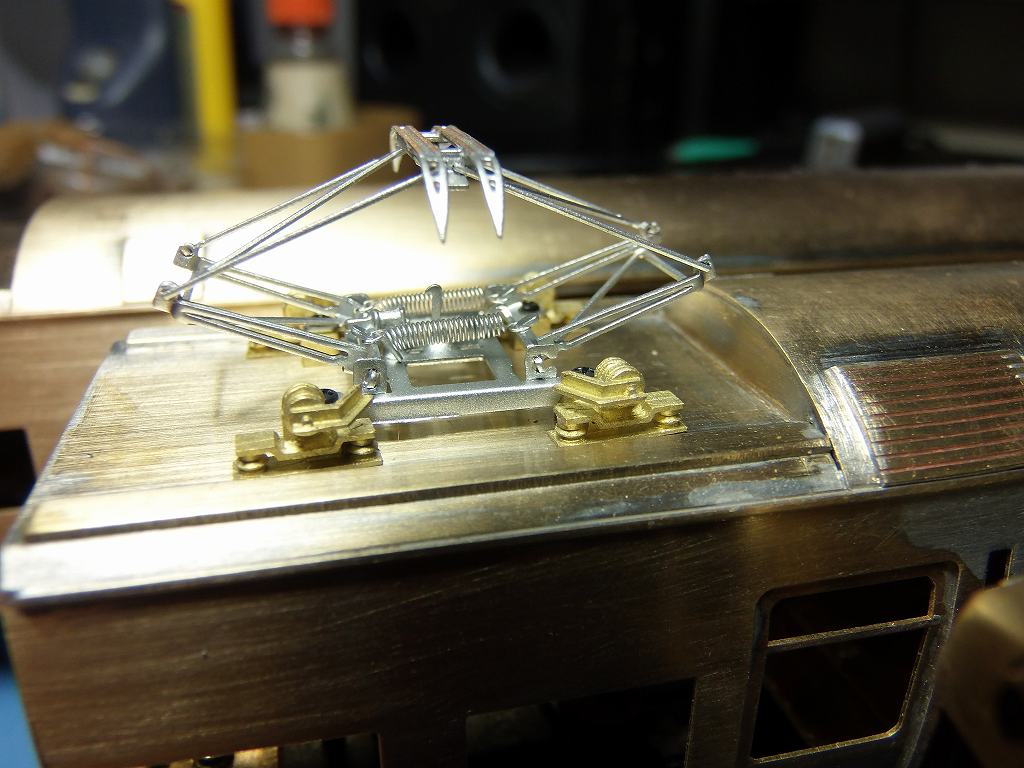

パンタを取り付けてみました
エンドウのPT-42にエンドウの近鉄2800系用のパンタ台を組み合わせて、PT42Q を作りました

PT-42Qが入手出来なければ、これで作るしか有りません



こんな感じです

明日はもう少し、ディティールを作りこみます

来週からは、塗装に移る予定です

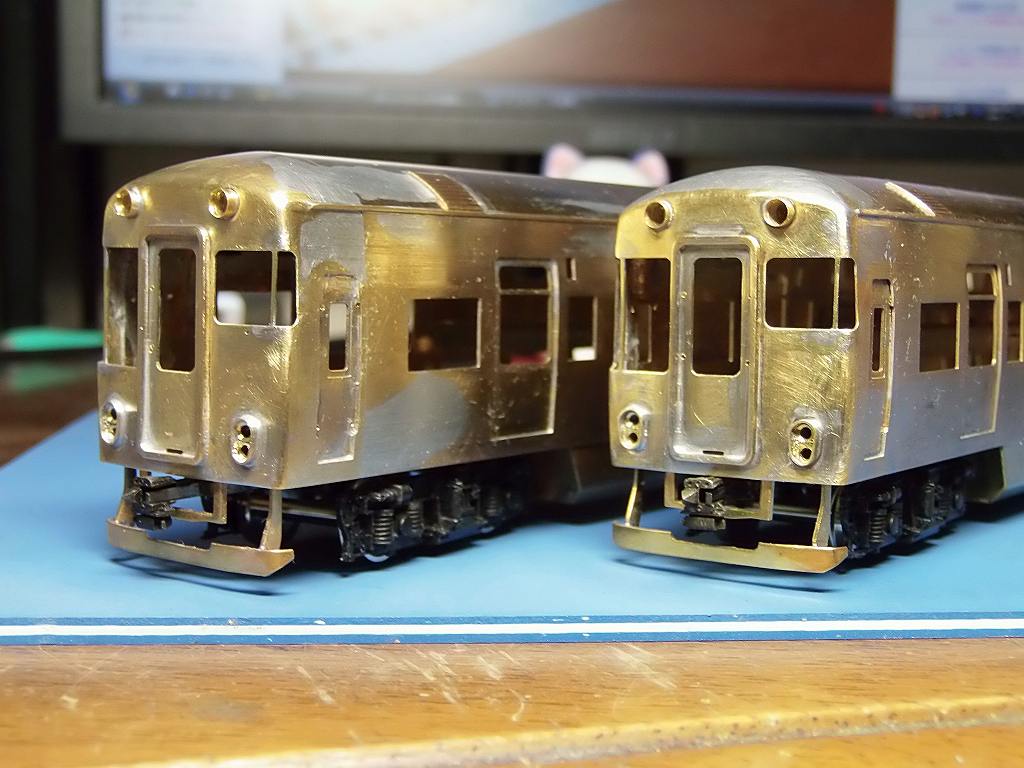

2015/11/14 先頭車、生地車体完成です



ヘッドライト枠を薄く削りました

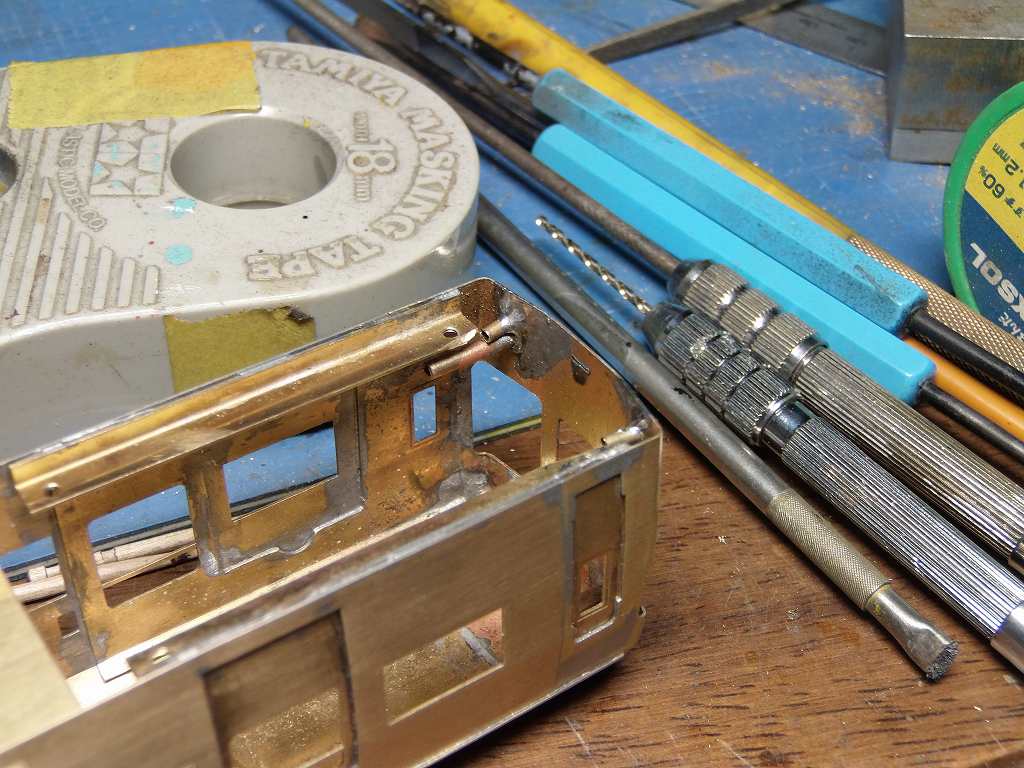

運転席窓枠、サイドピラーを取り付けました ⇒ 0.5 x 0.5 真鍮角棒を加工、半田付けです

手摺、ワイパー取り付け穴、穴あけを済ませました



雨樋、縦樋を追加、無線アンテナを取り付けて置きました

中間車も縦樋は、取り付けました

明日は、ざっと、中間車の配管をします

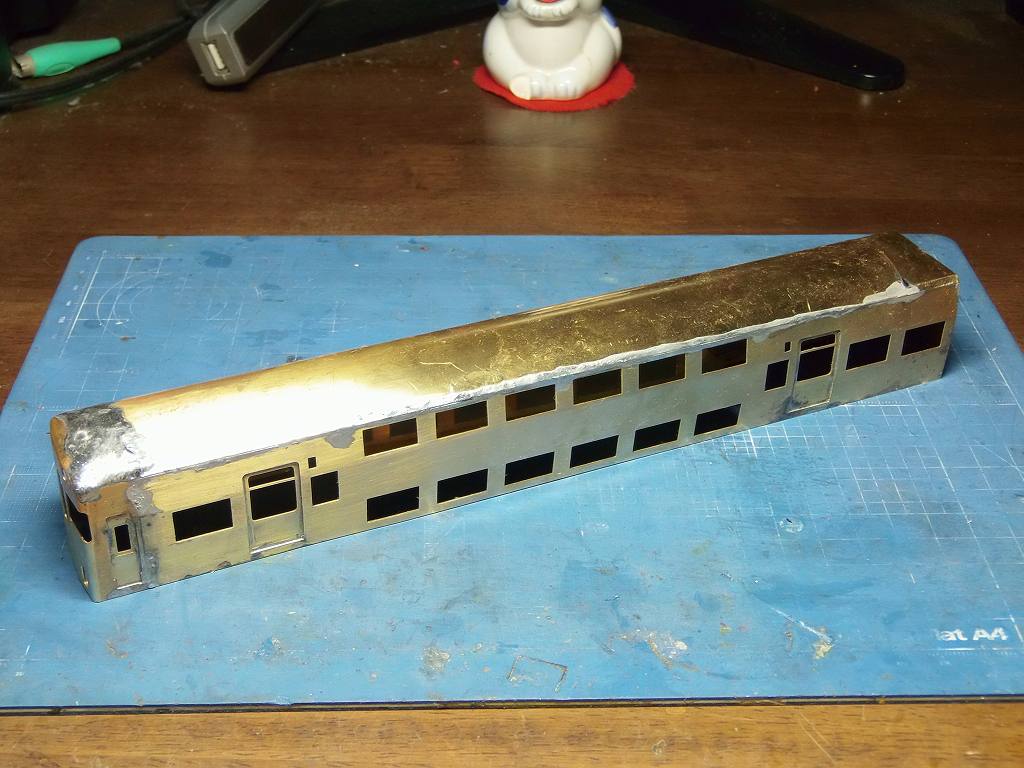

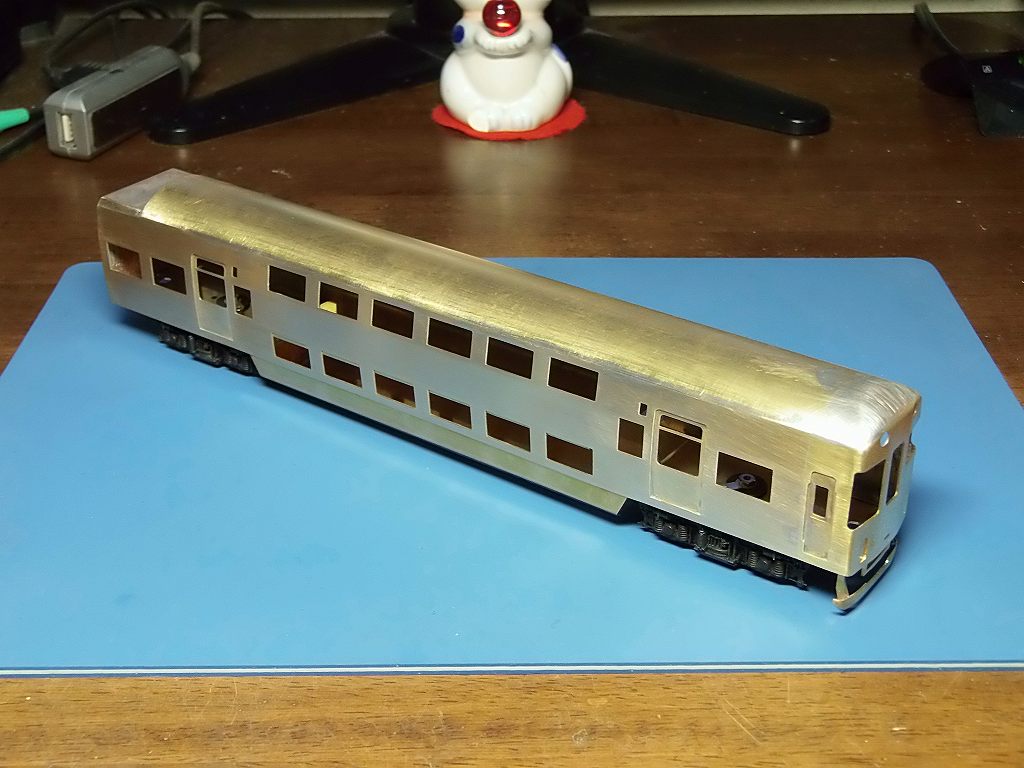

2015/11/15 生地車体完成しました

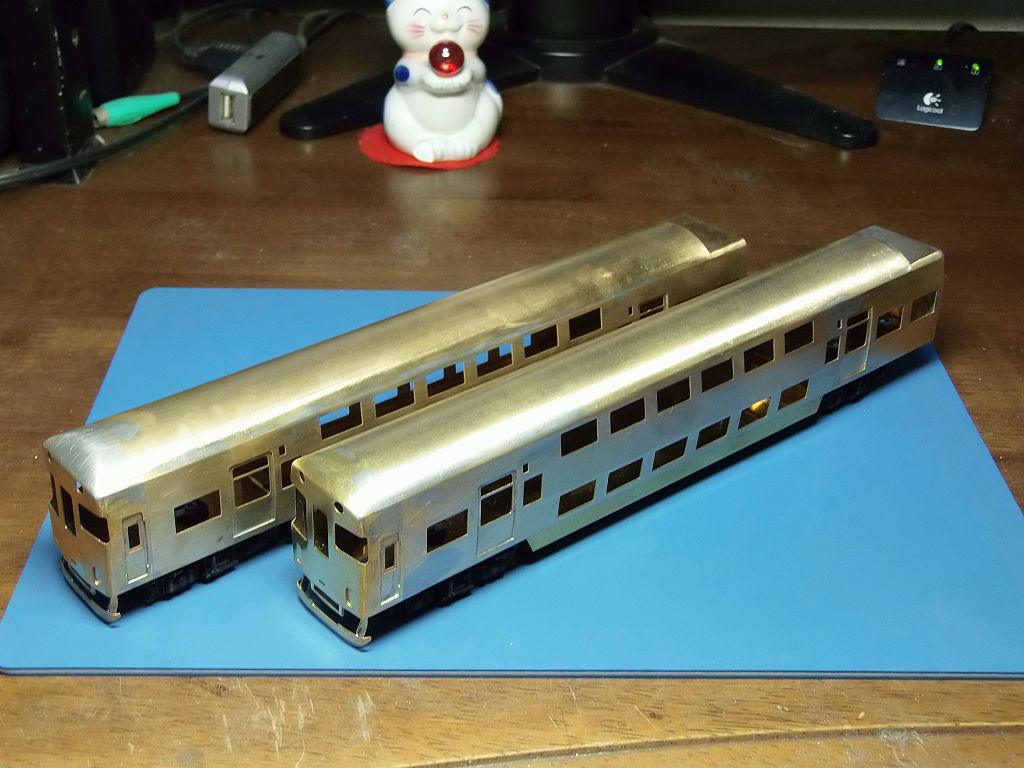

生地車体がやっと完成しました 2週間かかりましたヨ
蒸気機関車より難しいです ⇒ 平面で囲み作り上げる車体は、誤魔化しが効きません
ディティールをロスト部品いっぱい使って、にぎやかにするほうが、よっぽと゜簡単です





ざっと、配管を作って置きました
昇降ステップは、塗り分けラインと競合しそうなので、省略しました

キサゲがまだ、十分済んで居ません、もう少し仕上げします



乗務員室扉下ステップを着けました ⇒ まぁ、ウェルカムサービスですネ

いよいよ、明日から、塗装に入ります

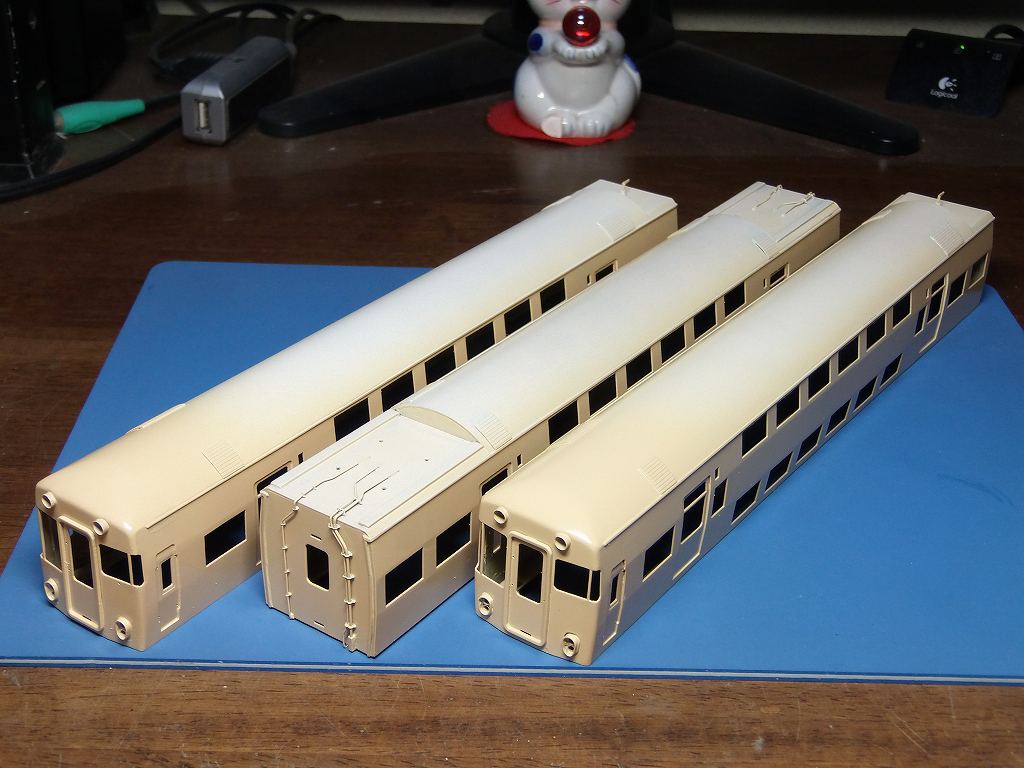

2015/11/17 クリーム色を塗りました



マッハのプライマーを吹き、白の下地を吹いて、クリームを塗りました
マッハのスカ色クリーム #17と、DC色 #15 を調合しました



床下は、ねずみ1号を塗りました

明日は、いよいよ塗り分け、まずは、よく乾かしてマスキングからです

2015/11/18 中間車 マスキング後、塗って見ました



まぁ、何とかなりました ⇒ マスキングテープの0.5mm 幅を使ったのでしたが0.6mm 位がベストかな
写真から、割り出したら、0.5〜0.6mmなのですが、、、 0.6mm幅の市販テープが無かったのだ
まぁ、太くて間が抜けているよりはマシだね

近鉄マルーンレッドは、調合して作りましたが赤2号にとても似て居ます 赤2号を代用で良かったかな ?

でもね、赤2号よりは、マルーンレッドに近いと思って居ます



やはり、妻面の塗り分けは難しかったのです
当初、雨樋、配管は、着けないつもりで居ました だけど、仕事をおざなりにしたと思われても、、、
と、思ったので、付けたのです
ほんとは、着けないで、スッキリした塗装の方が良いのではと、私は思います
筆挿しで、どのくらい修正出来るかですネ

で、0.5mm のマスキングで続行すると言う事で、先頭車をマスキングしました



マスキングだけで、1日以上費やしてしまいました

明日も続いて塗装仕上げです
塗装を乾かして居る間は、デカールを作ります


2015/11/19 塗装が出来ました

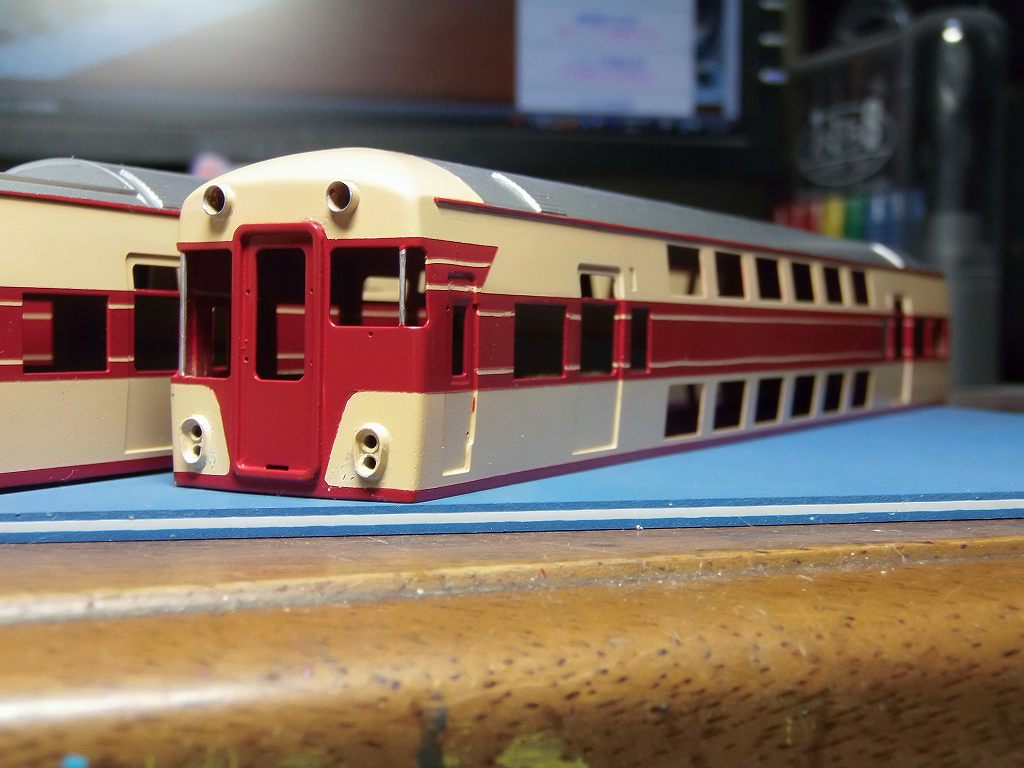

まずまずの出来で塗装が出来ました



わざとUPにしています ⇒ アラ捜しです 肉眼だと見落としが有るのです
乗務員ドアにポチッと赤があるでしょう ⇒ 見落としです

明日は、デカールを貼ります

2015/11/20 デカールを貼りました

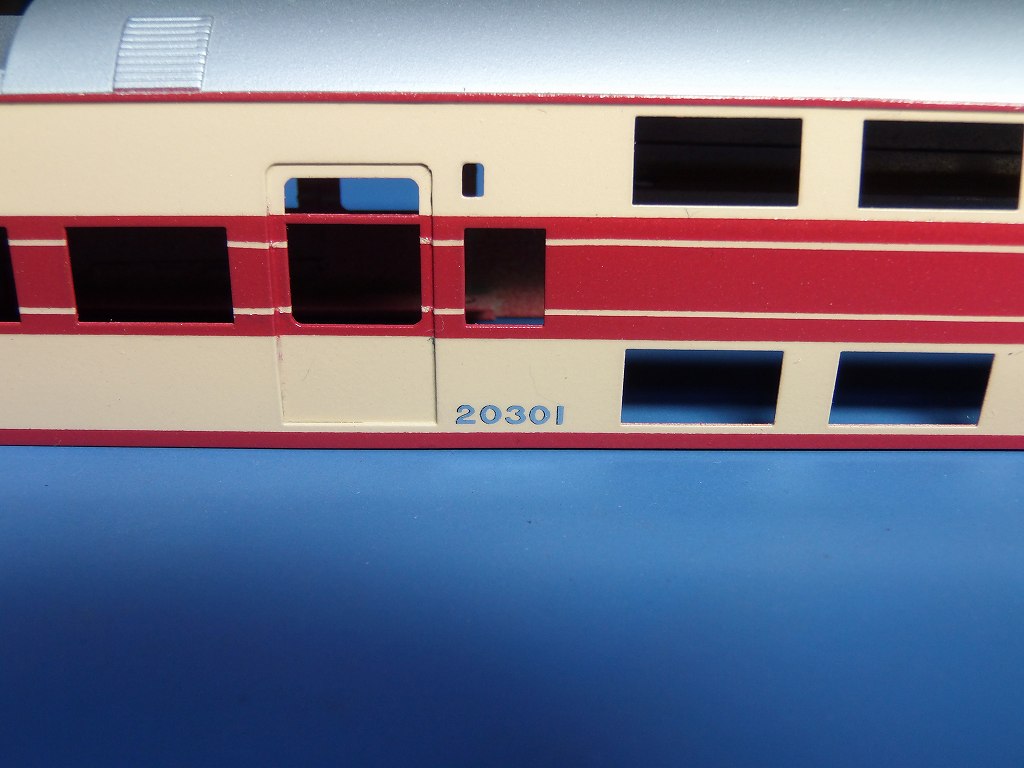

#20101

トップコートは、多少艶ありでいたしました

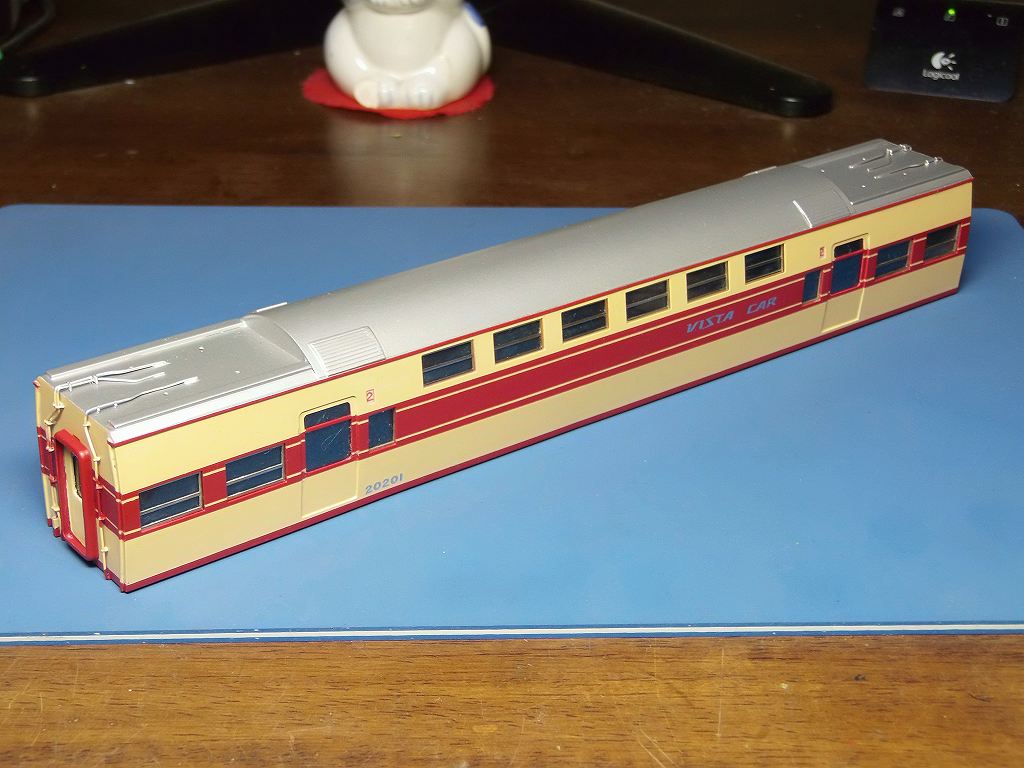

#20201 中間車です



#20301

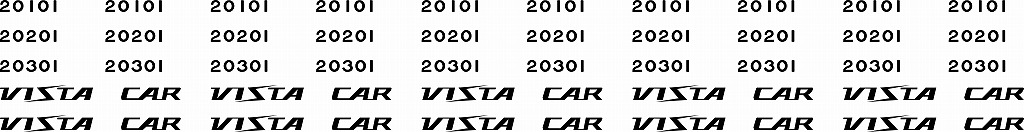

作成したデカールです







フラッシュシルバーにて、デカール作成しました
字体は、全て、インクスケープでWEB 写真よりトレースさせて頂きました





明日から、艤装に移ります ⇒ パンタ台、台車、窓枠をまだ塗っていませんでした


2011/11/22 中間車、艤装が出来ました



窓枠、ガラス、貫通幌を取り付けました
貫通扉、パンタ台を塗装しました



貫通扉を塗り分けをして、幌を接着

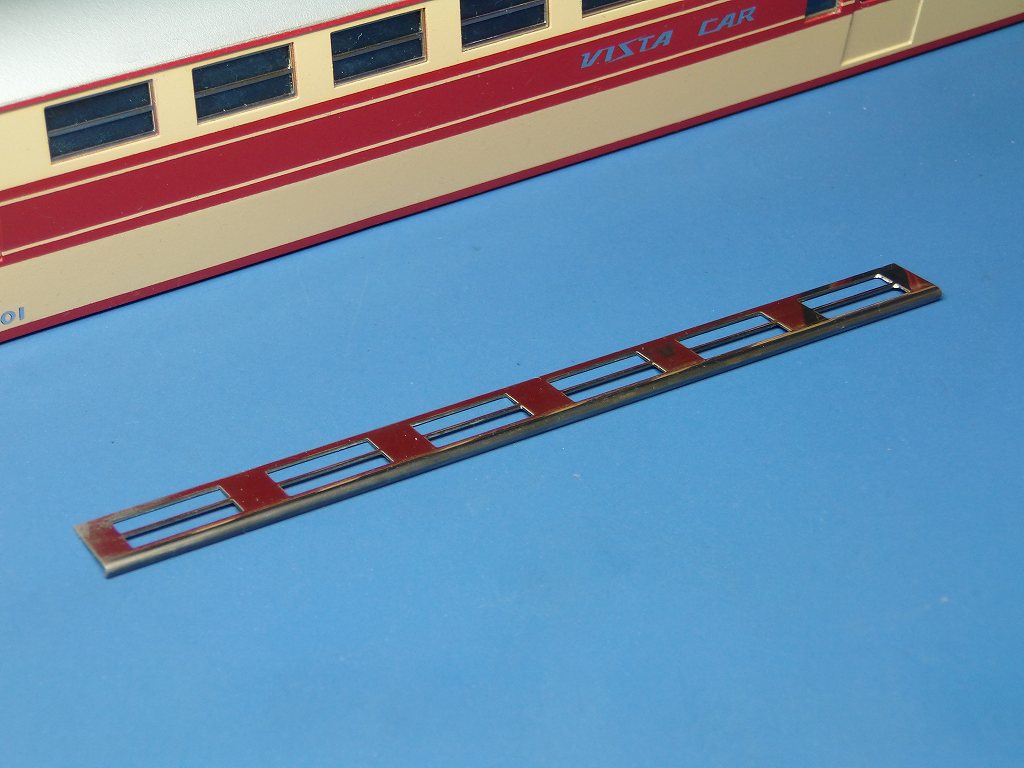

窓枠は、ニッケルメッキをしました
窓ガラスは、KTM のブルー、0.4t を使用

仕事が遅れました ⇒ 女房殿が、風邪をこじらせたのか、軽い肺炎になり、5日仕事を休んでいました

家事が私の仕事となったのです

明日は、先頭車の艤装を行います

2015/11/24 先頭車、艤装が出来ました



窓枠、窓ガラスを入れ、装着

り板、貫通ドア手摺り、乗務員扉手摺り装着
乗務員扉、窓枠、筆挿しでやりかけましたが、旨く行かないので、デカールで、窓枠を作り貼り付けしました




貫通幌、接着



ワイパー取り付け、大きさが合わず色々付けて見たあげく、中間のアーム長さの物を取り付けました

実車の写真を見ると、シングルアームの様にみえますが、ゴムが角度が付いているので、Wアームの物を使いました
違う写真、Wアームの写真もありますので、Wアームで良しとしてください

運転室の窓ガラス、曲げが何とか旨く出来、満足の仕上がりです

今現在まだ、裏側の防護フィルムは、剥がして居ません
電装が終わるまで剥がす必要の無い所は、養生の為、剥がしません

明日から、電装に入ります

今月中には、完成と行きたいものです

2015/11/26 台車、カプラーを塗りました



エンドウの蜜連が復元バネを付けないと、正面を向かないので作りました

パンタのバネを使えば良いのでしょうが、持ち合わせがないので、φ0.25 の真鍮線で作りました

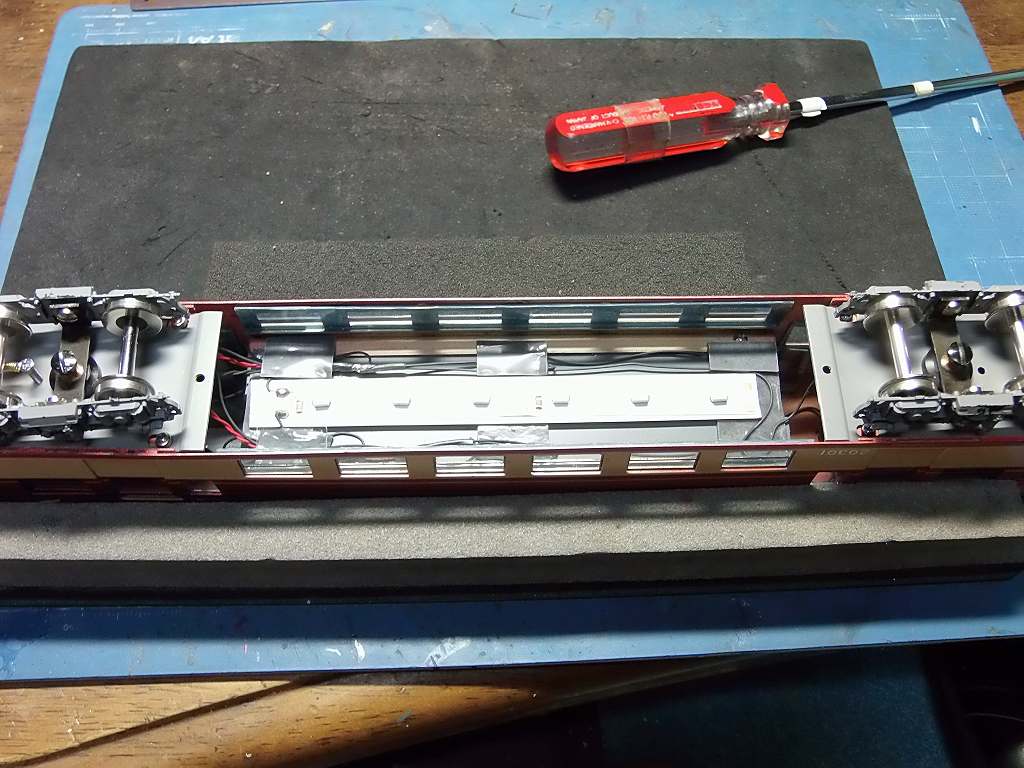

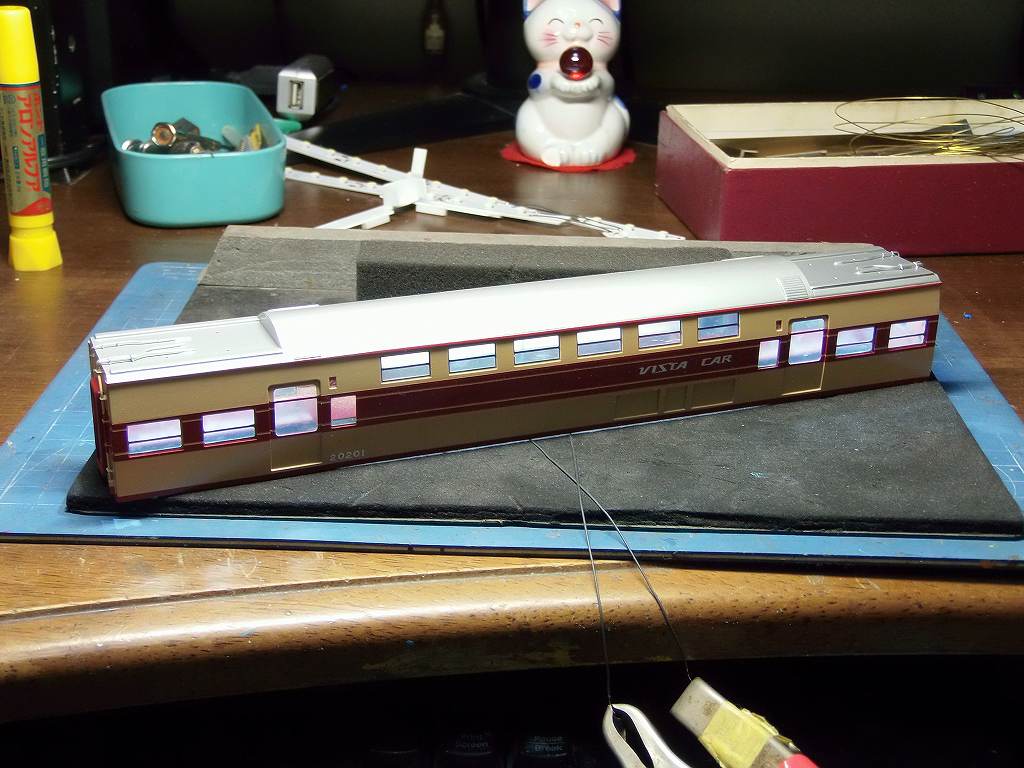

中間車の室内灯を取り付けて見ました 12V時の明るさです



6V時の下から見た明るさです

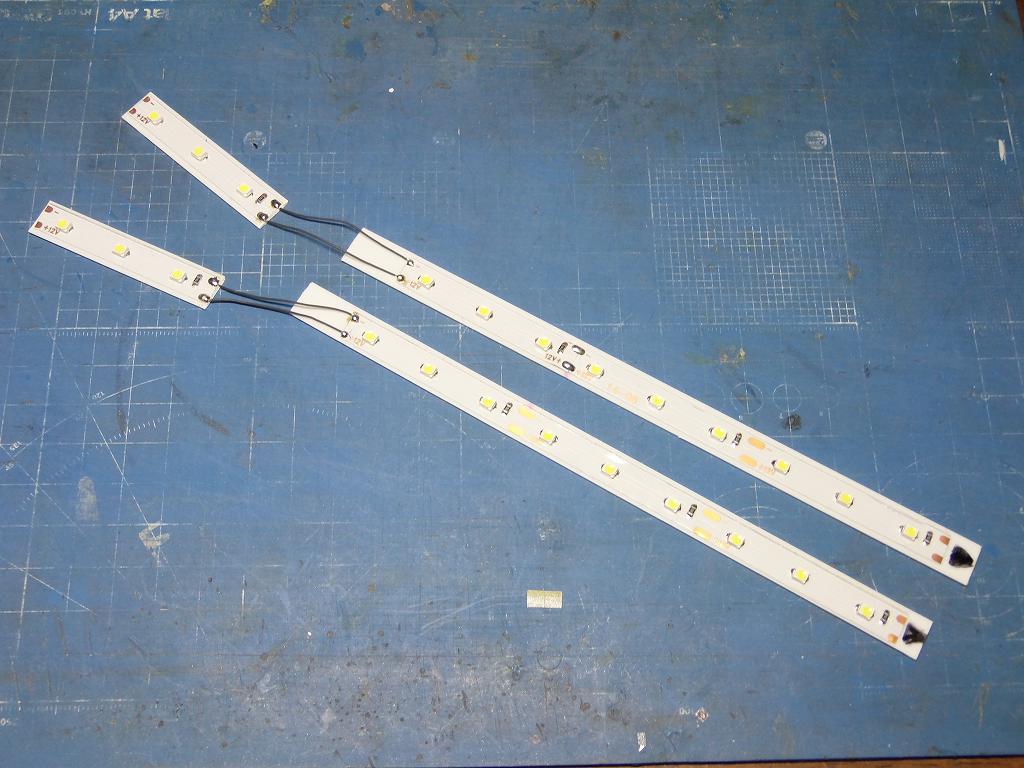

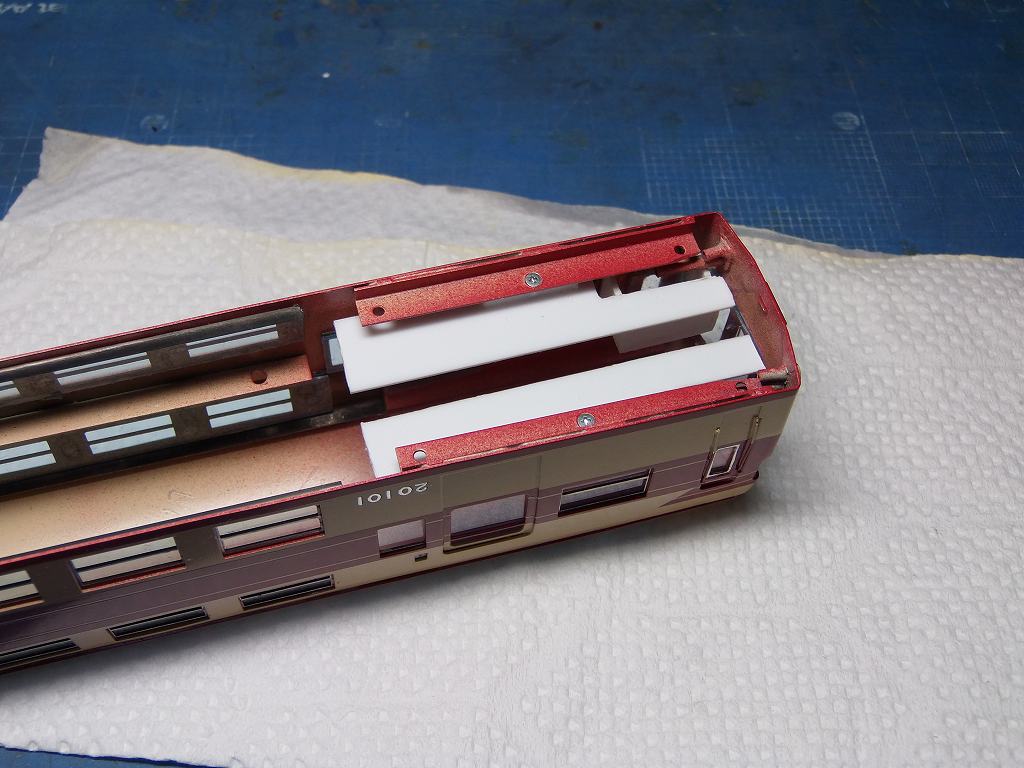

先頭車用の室内灯です ⇒ これに、階下用のLEDも、作るつもりです

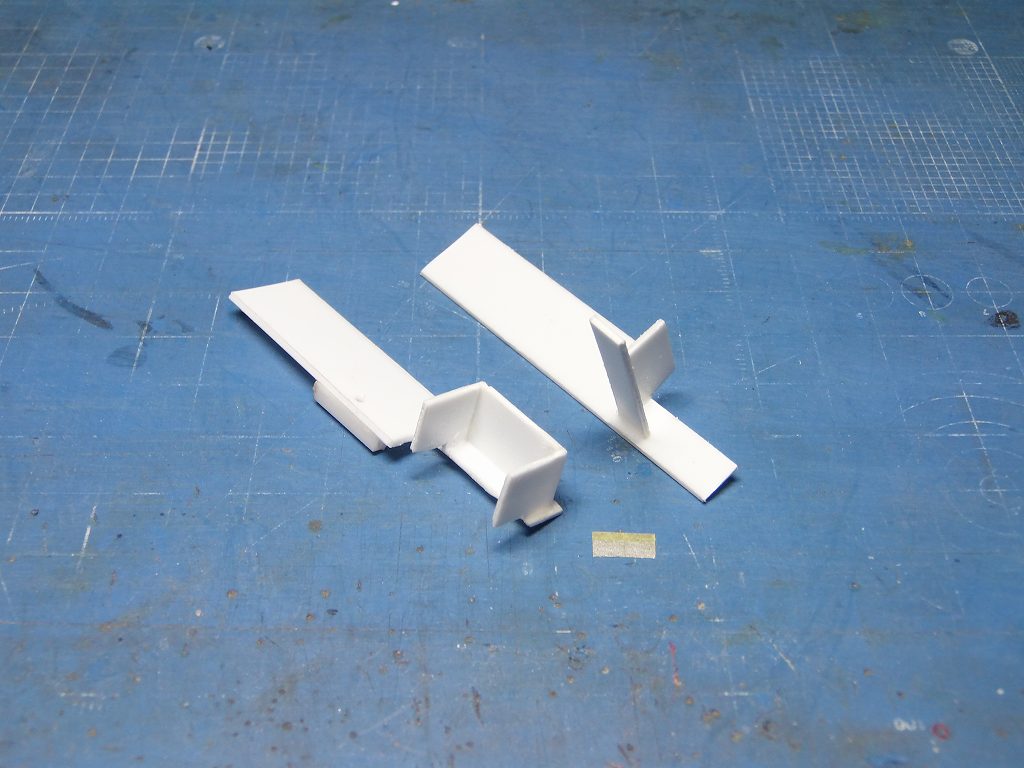

中が良く見えるので、運転室間仕切りを少し作りました まっ、ウェルカムサービスです



ATC用機器のカバーも表現出来ています



下から見たところです ⇒ LEDを取り付けるために 3mm 浮かせ、ファイバー用のパイプの所は切り欠いています

標識灯を点灯化して、保守出来るように配置すると、様々な規制が出来てきますね

明日も、点灯化作業します いささか、くたびれてきましたョ

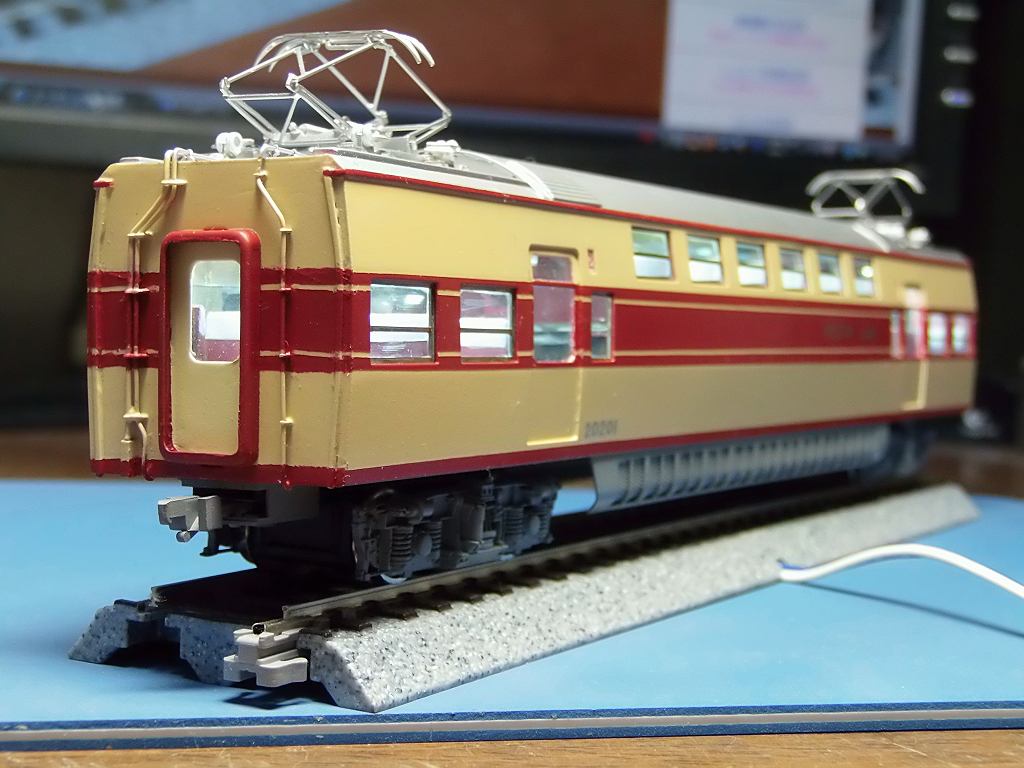

2015/11/28 中間車、完成しました

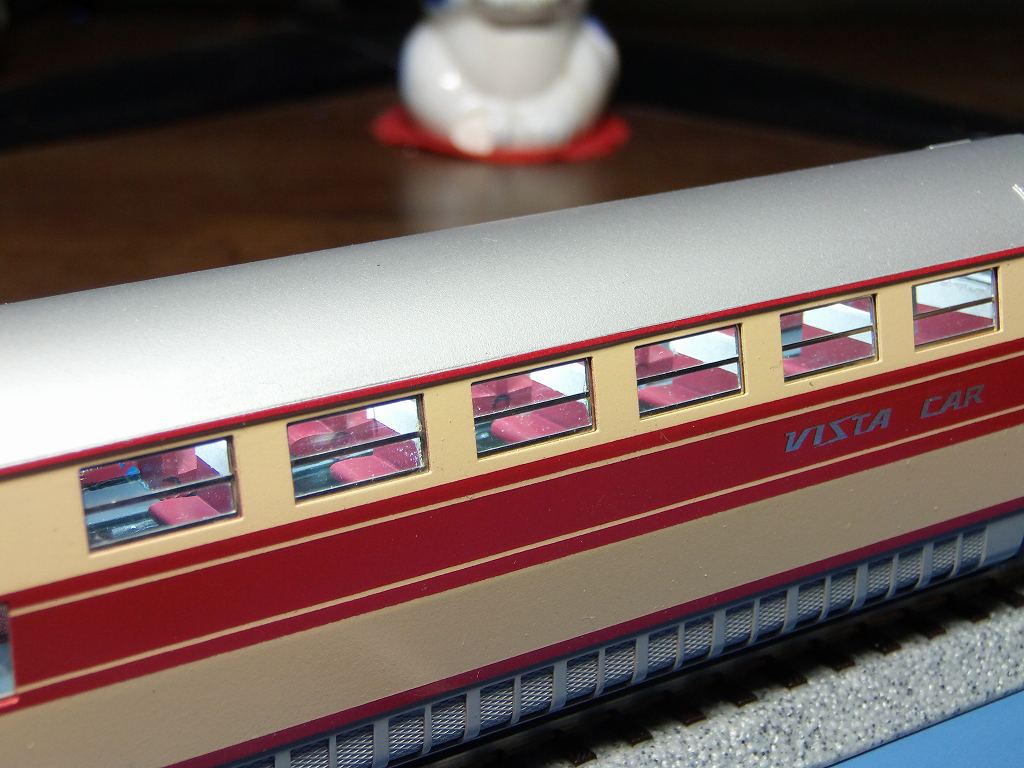

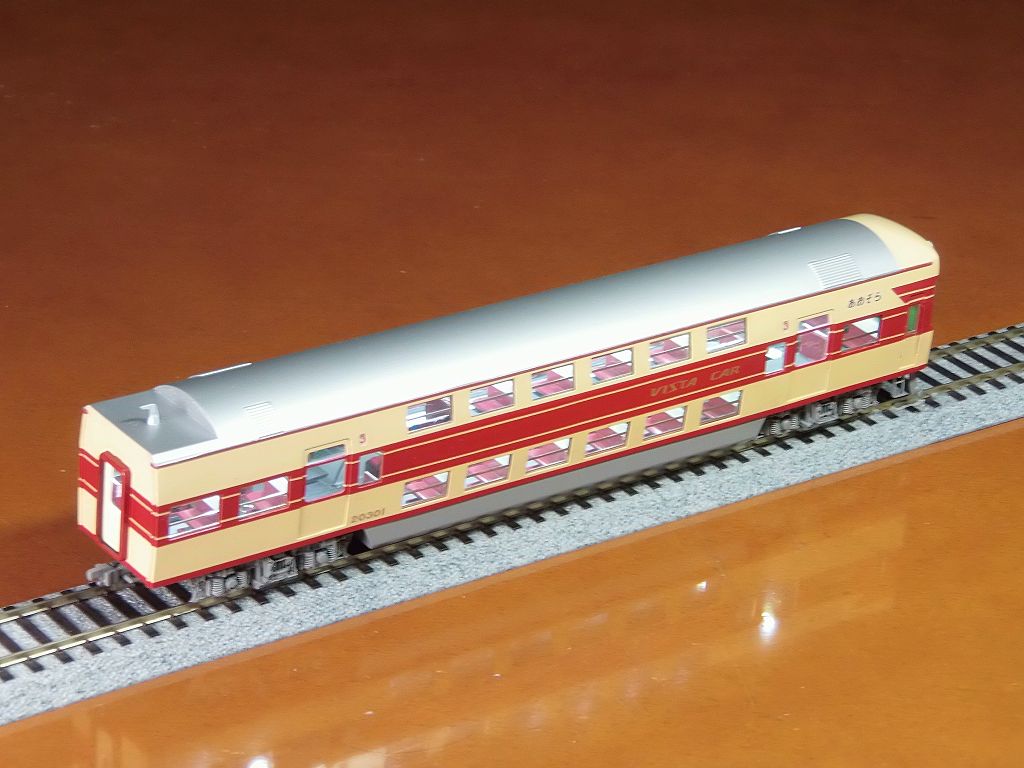

大奮発しました ⇒ 室内の座席を表現しました
但し、5座席ではありません

最近の児童は、体格が良くなったので、4座席に改造しました ヒッヒッヒー
実は、カツミの座席を流用したので、、、、
でも、これは、本来、オプションなのです 価格的には、\18,000 位は、頂くところです
と、言うわけで、気に入らなければ外して下さい 室内灯が余りに明るいので絵にしたわけです

こんなで、2日余分の仕事をしてしまいました ⇒ 材料代も、馬鹿になりませんよ、\3,000 以上掛かっています



外からみたら、4座席も5座席も良く見ないと判りません ⇒ それよりも、綺麗ですよ

で、DCアナログ電流では、旨く明かりがともりません 8V位にならないと明るくならないのです
トラクションモーターに電流を食われているようです
集電が、モーター端子と共用なので、、、、



PWM 電源なら、トラクションモーターは、起動が悪いので、止まっていても、室内灯の明るさは、万歳です

KATO ハイパーD がお勧めですね



貫通扉からも、あかあかと座席が見えますヨ

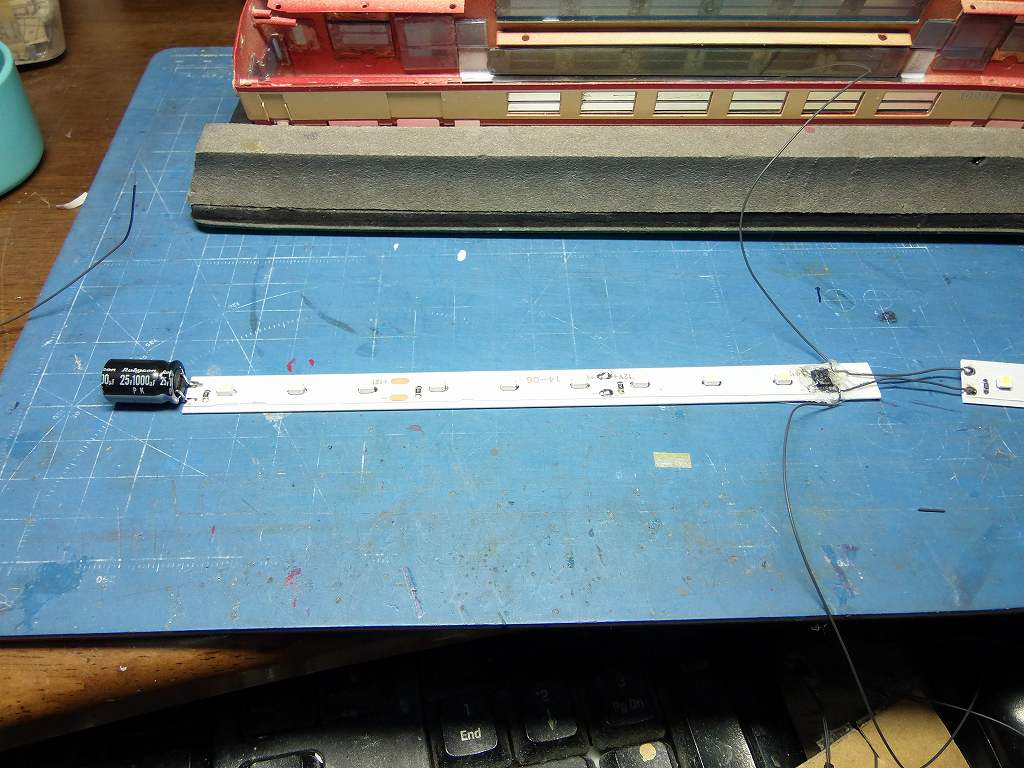

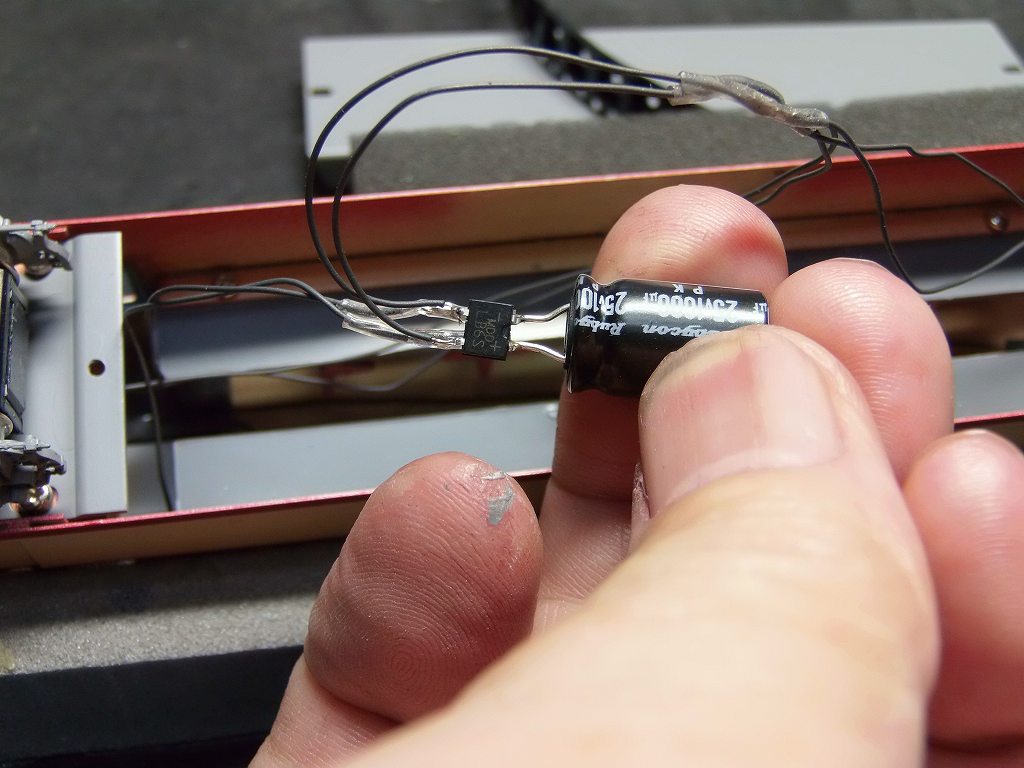

1000μF のコンデンサーを入れて居ます ⇒ チラつき無しです



苦労して入手した、パンタ台、碍子も丁寧に白を筆挿ししました

座席の高さが床高と合わせなければならないので、ちっとも仕事が進みません

今月内に完成は無理のようです


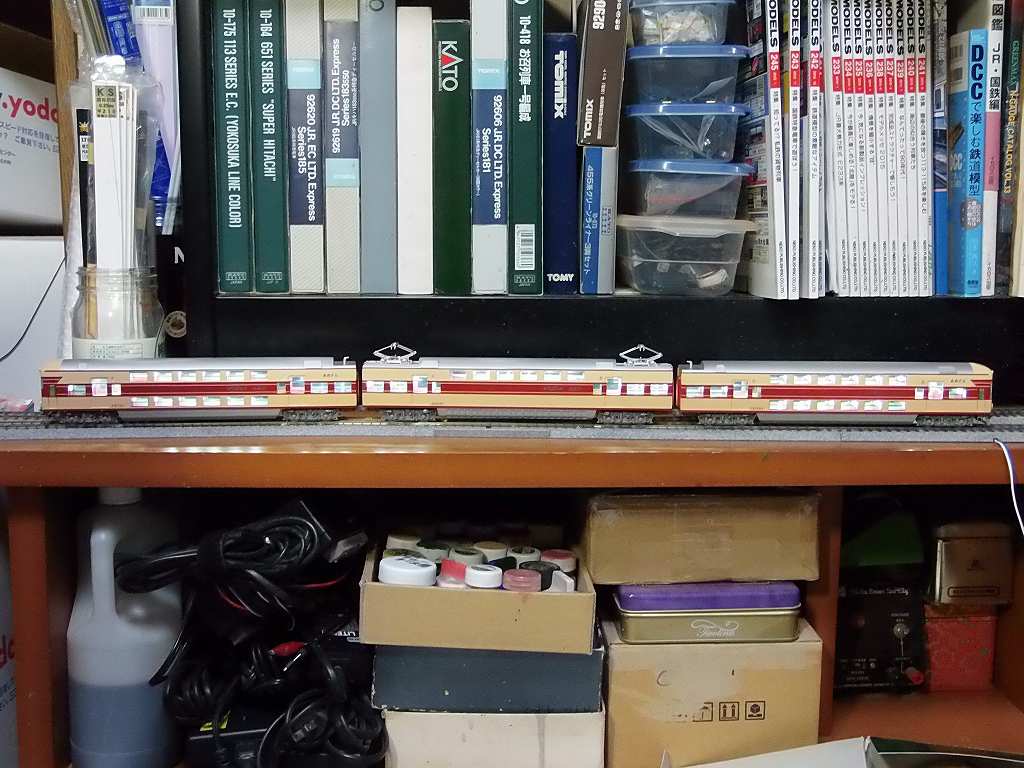

2015/12/2 やっと、車体が完成しました



一ヶ月かかってしまいました ⇒ 運転席、室内座席、照明に一週間もかけてしまったからです

大サービスの巻でした

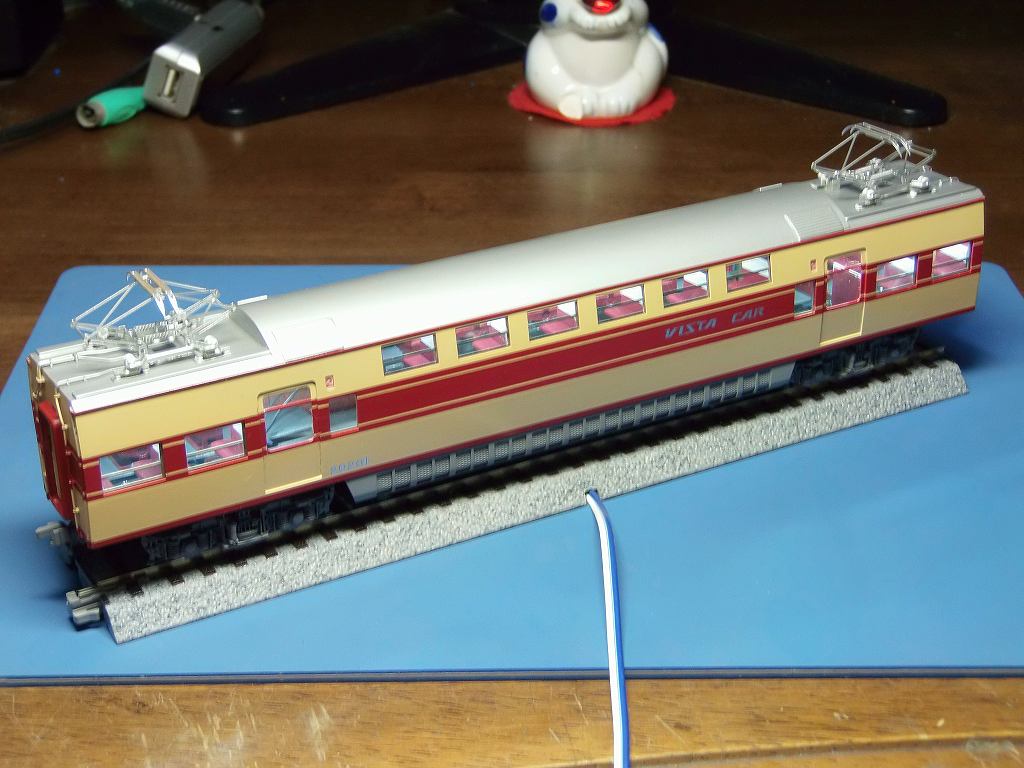

室内灯の点灯は、圧巻です

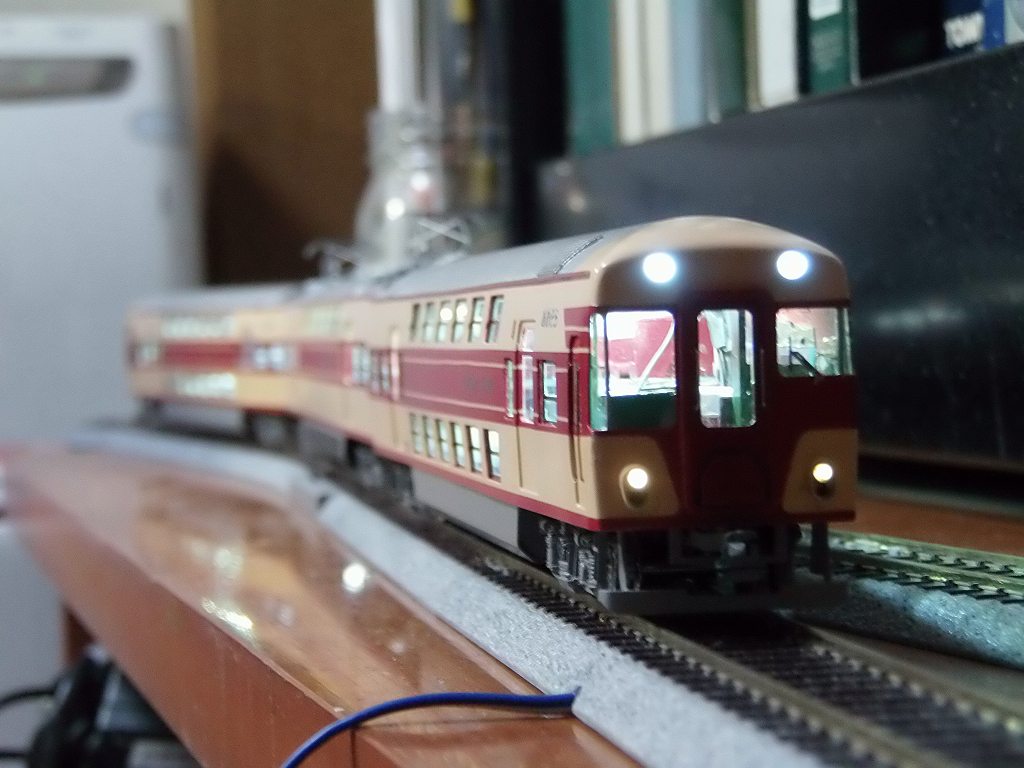

前進時ライト点灯状態、ヘッドライト=白、標識灯=電球色



後進時点灯状態 標識灯=赤レンズ+白LED



室内灯 上部分



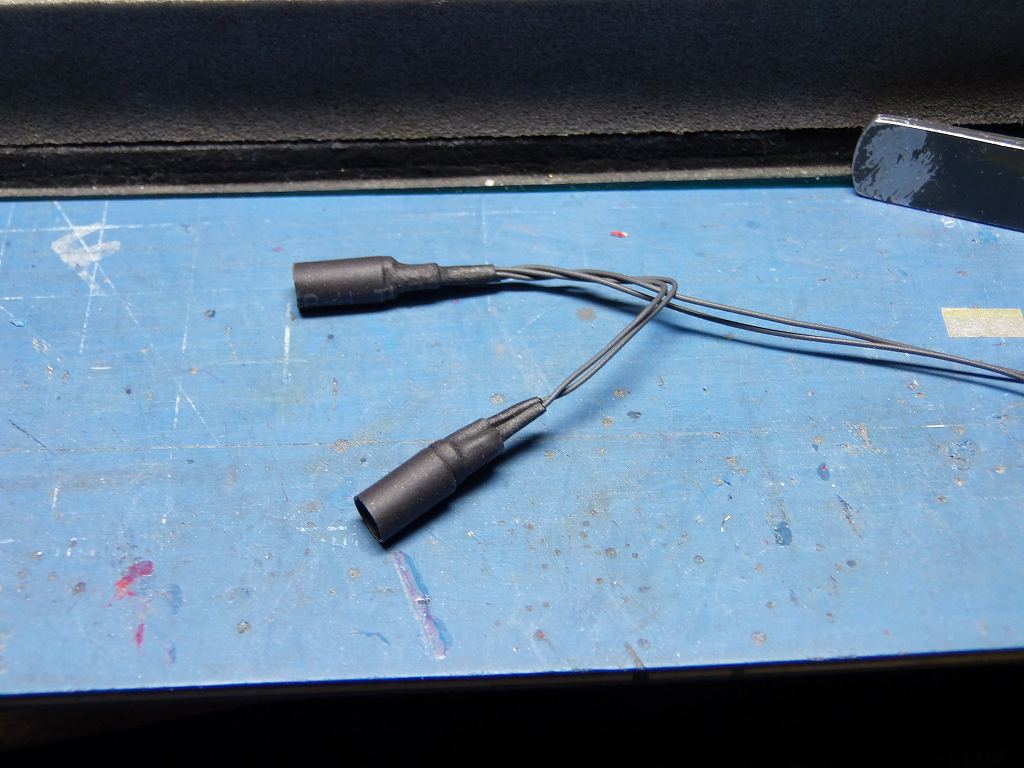

ヘッドライト ⇒ 白色、φ3.0 球LED



ヘッドライト装着状態



室内灯装着状態

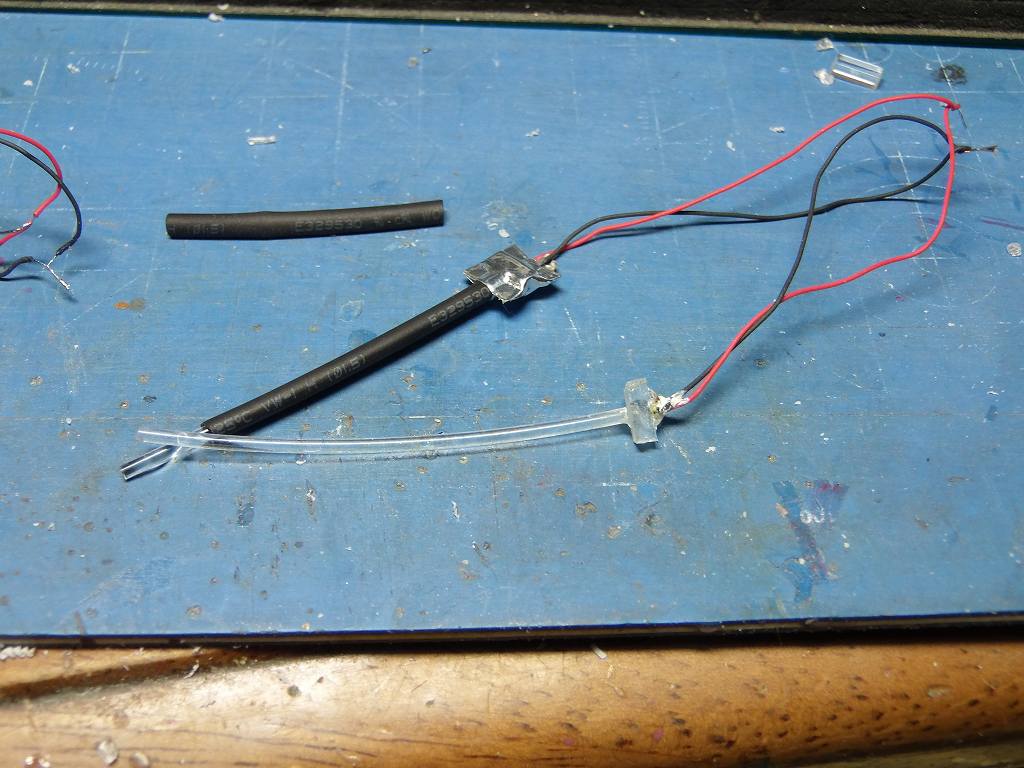

標識灯を製作 ⇒ φ1.5 光ファイバー + LED 1608

ヘッドマークを作って完成となります
