Erie Limited/KTM SP GS-4 DAYLIGHT レストア記録
#4449　DCC化

2019/7/11　重低音、高音質、大音量、超スロー完成



2019/7/9　デコーダーを QSI TITAN-U に変更、入れ替えました



上の動画は、DIGITRAX SDH164D、DH163 搭載中の録画です



2019/7/8　に戻ります



HB SPEAKER　32 x 32 x 24 を搭載　⇒　大音量、最高の低音が響きます

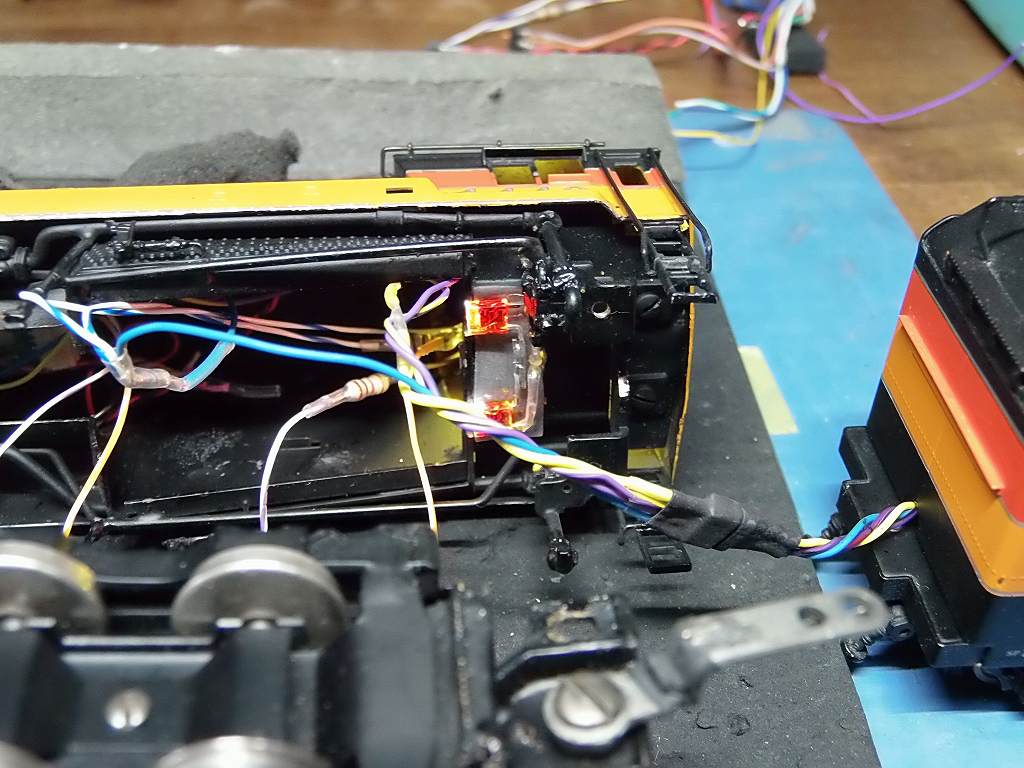

せっかくですから、火室のチラツキ、クリヤーの角型 LED 2 x 3 x 4 を 2個使い、
クリヤーレツド、イエローを調合、塗布して表現しました



火入れ式です
⇒　錘を削り、デコーダーをギヤボックス上に設置、煙室にZIMO LS-26 をやっと収めました
O.K牧場なのだ、CHUFFも完全に同期が取れたので、CAM-CONTACT方式を止めました
接触不調に因る、音飛びが無くなったので廃止したわけです
KTM RH-2335 モーターのトルクと相まって、安定した超スロー運転が効きます

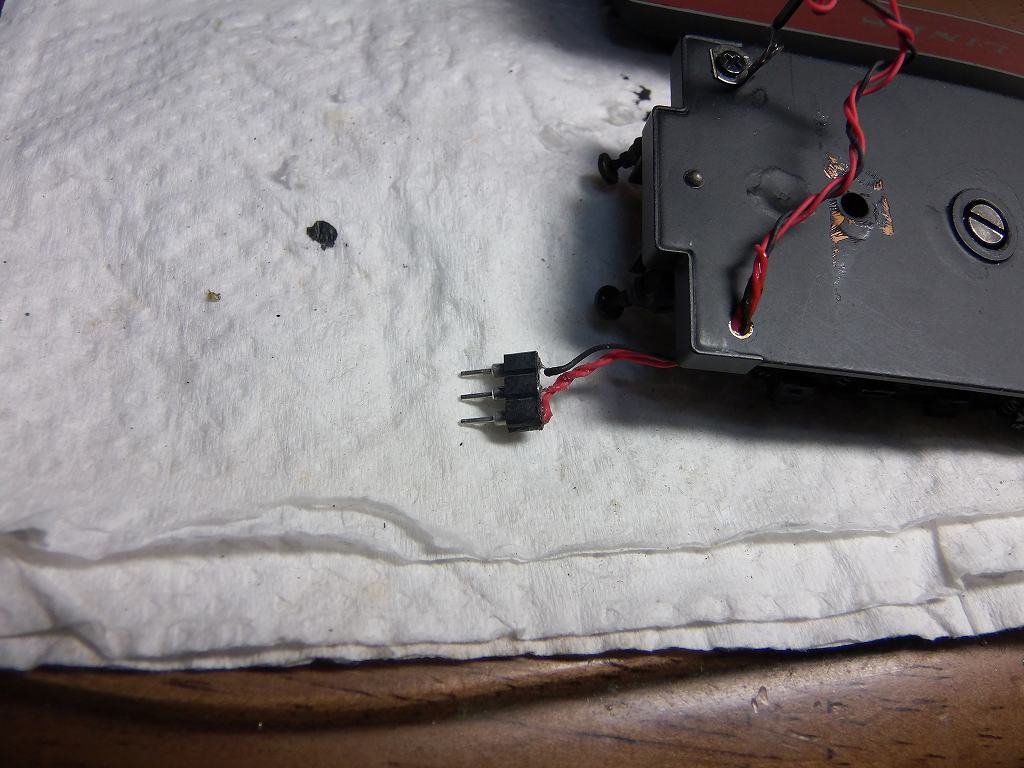

接続は、ハーフピッチの4P コネクター使用

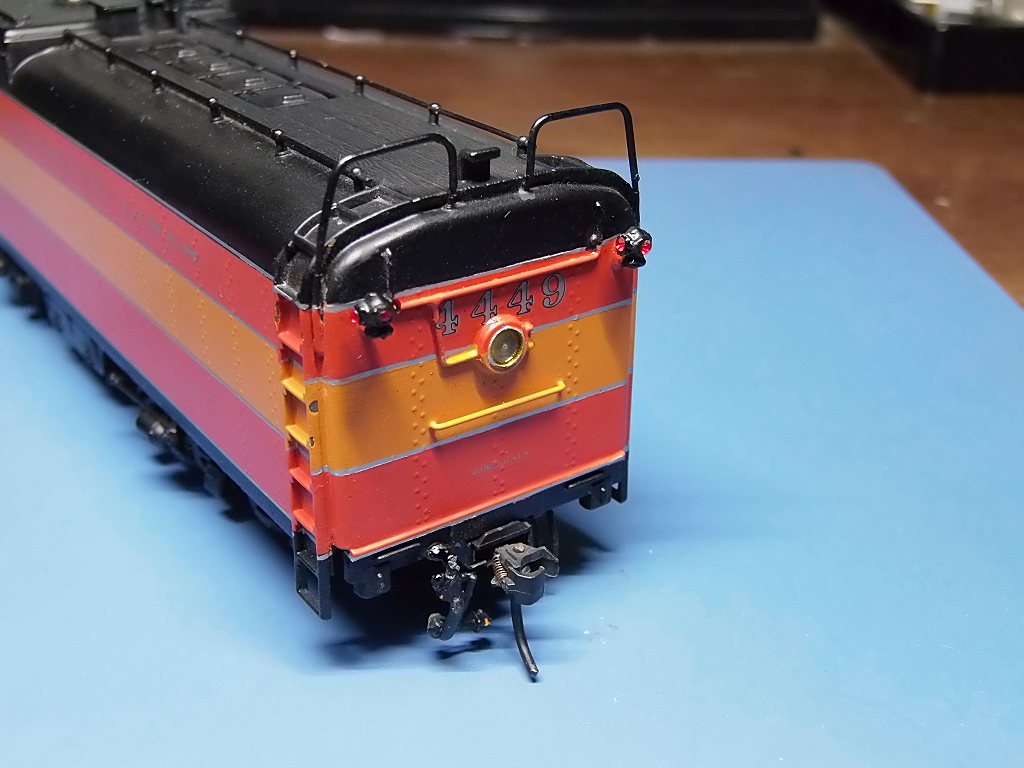

リヤのカラーライトも、この際、赤に統一し直しました
この頃、目、耳が肥えて来て、DCCを搭載し始めた頃の物が陳腐になってきたのでした

やっぱり、QSI が最高だね

--------------------------------------------------------
製作記録

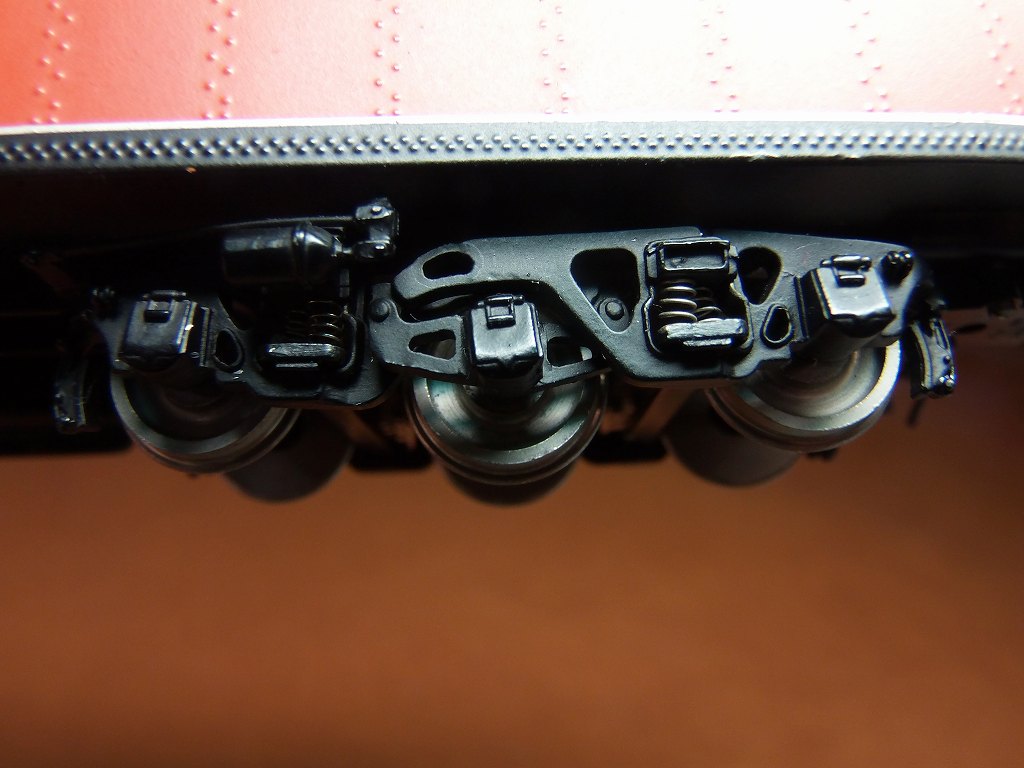

分割可動軸箱バネ付き3軸テンダー台車仕様



こんな風にして、CV値を決めて行きます
⇒　しかし、私もヨーワカラン　60才になってやりはじめましたもんね
ボケ防止には良いよ　時々、寝られんようにナルヨ
一緒に勉強しましょうヨ

2013/10/6　サウンドデコーダー(SFX064D)不調です



サウンドデコーダーが、読み込みできなくなりました　⇒　CV値を表示しません
読み込まなくなったのです　で、CV08を無理矢理、直接モードd008に入力し、結果O.K
初期化に成功しました
プログラムモードでは、読み込めず、値も読めず、d nAを表示します
dir で、dxxxで、入力したつもりで、動作させると、入力値を実行しています
ものの本に、灰色と、橙色の線間に抵抗を1KΩ程度入れないと、認識しないとありましたが、
無駄な抵抗です　色々情報を見ると、こんな現象は、多々あるようです
なんでも、突入電流が原因だそうで、入れ切れの時に起こるそうです
そういえば、先月、家(マンション)に、落雷が、あったとき、メインのパソコンが、
起動プログラムを忘れてしまったなぁ
まぁ、一度プログラムして、装着すれば、使えるので、使います
機関車のヘッドライトは、DCC仕様で行きます　デコーダーを3個使います

明日の更新をお楽しみに、、、

2013/10/7　配線は、出来たのですが、、、



10/8 真夜中って言うか、朝に近いと言うか、、、

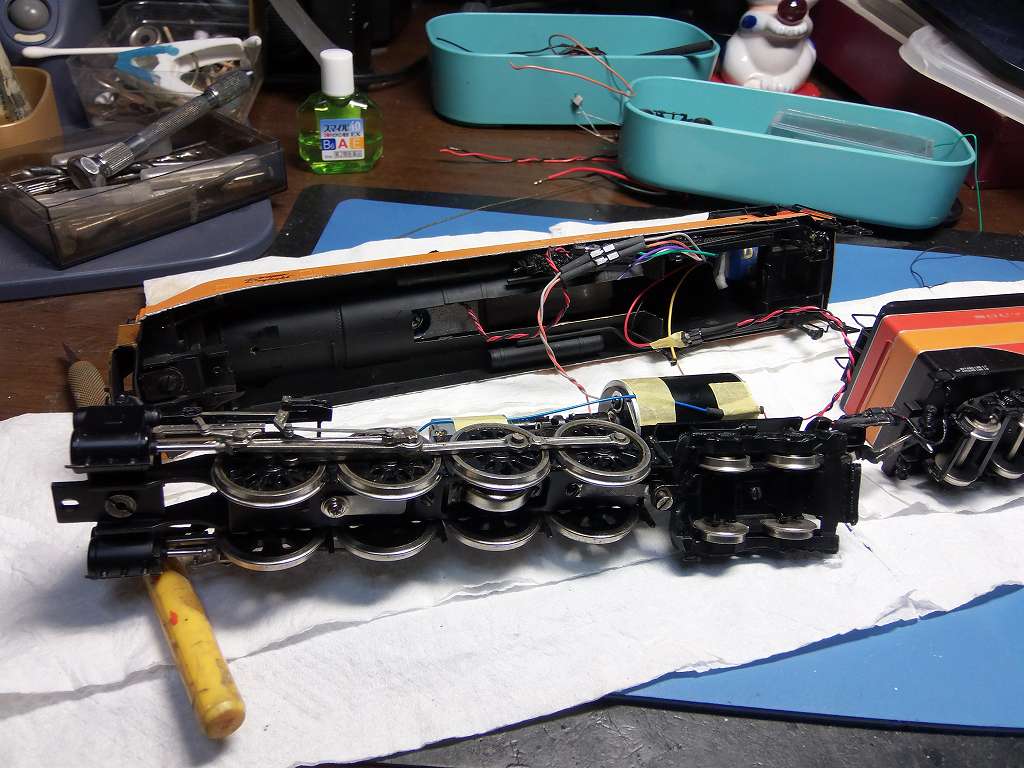

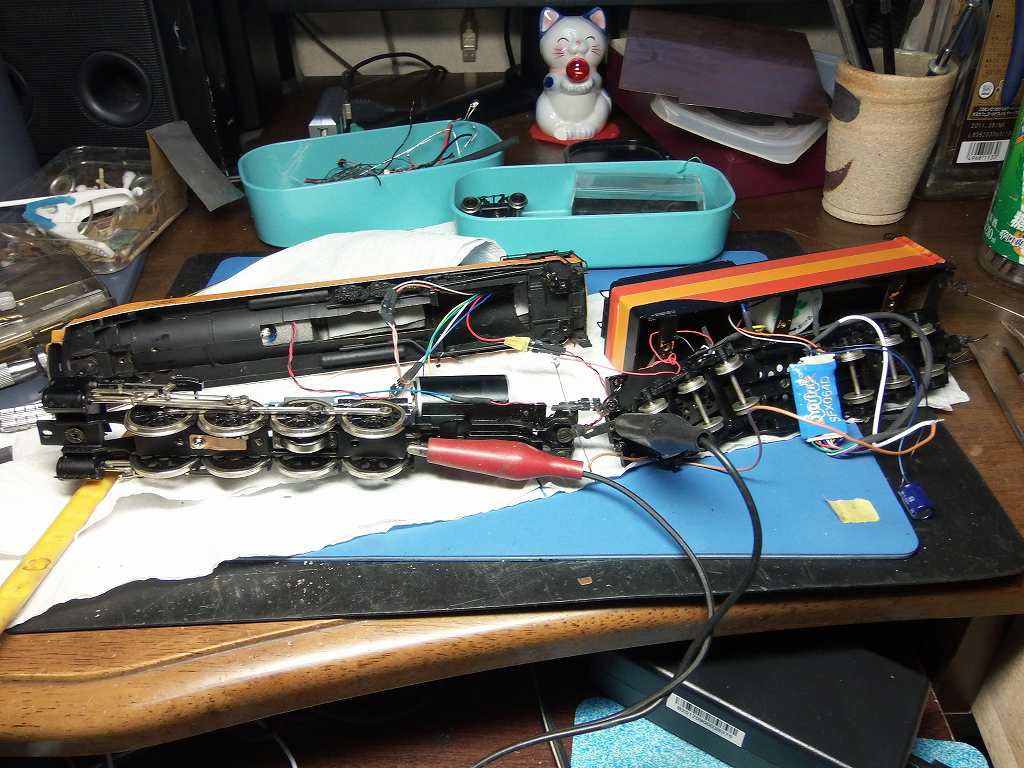

配線が、出来て、組み立てました　が、　収まらないのです
組んで、モーターを回すと、ユニバーサルジョイントが、デコーダーに当って
音かするのです　⇒　ガビーンだよ
モーターの右の黒い塊、かっこよく、ジョイントソケットを作ったのが、仇でした
それと、配線が、不必要に太い物を使ったことが、災いしました
で、朝になったら、配線をやりなおし、ジョイントソケットも取っ払います　⇒　直付けにします

2013/10/7　朝に戻ります

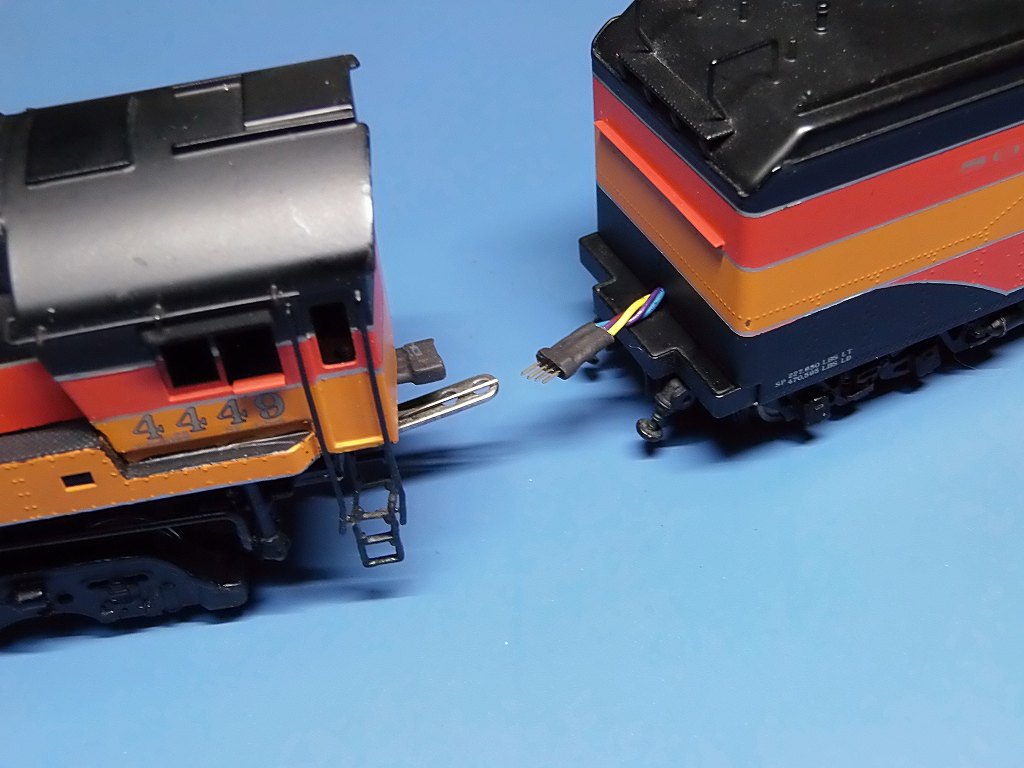

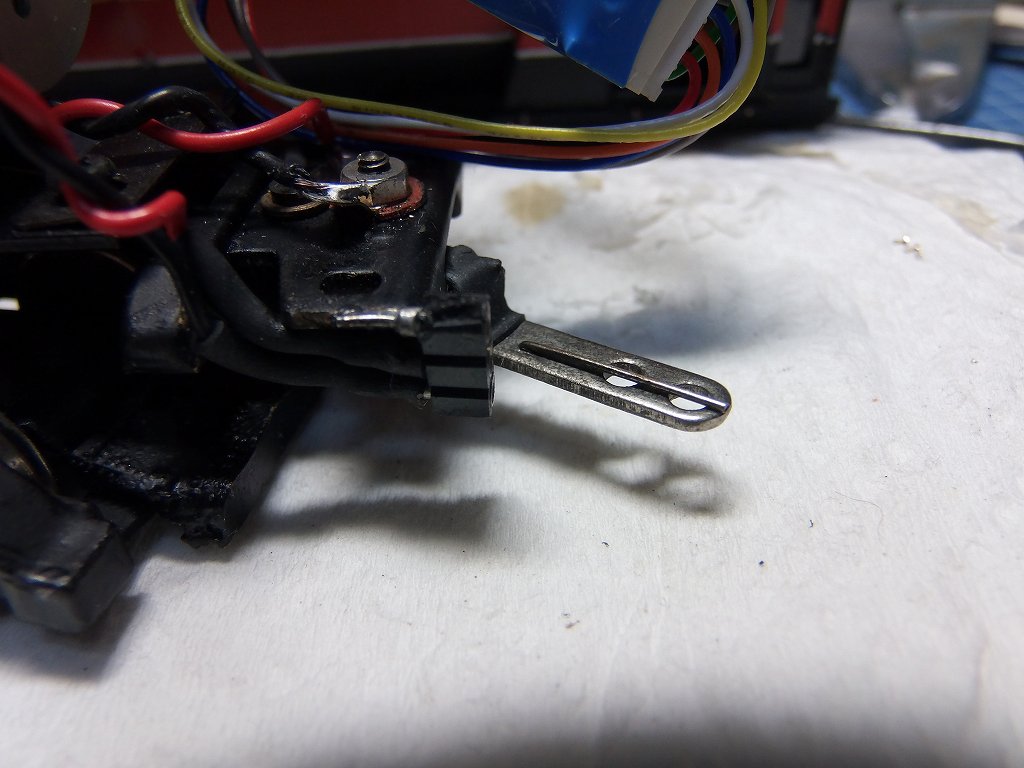

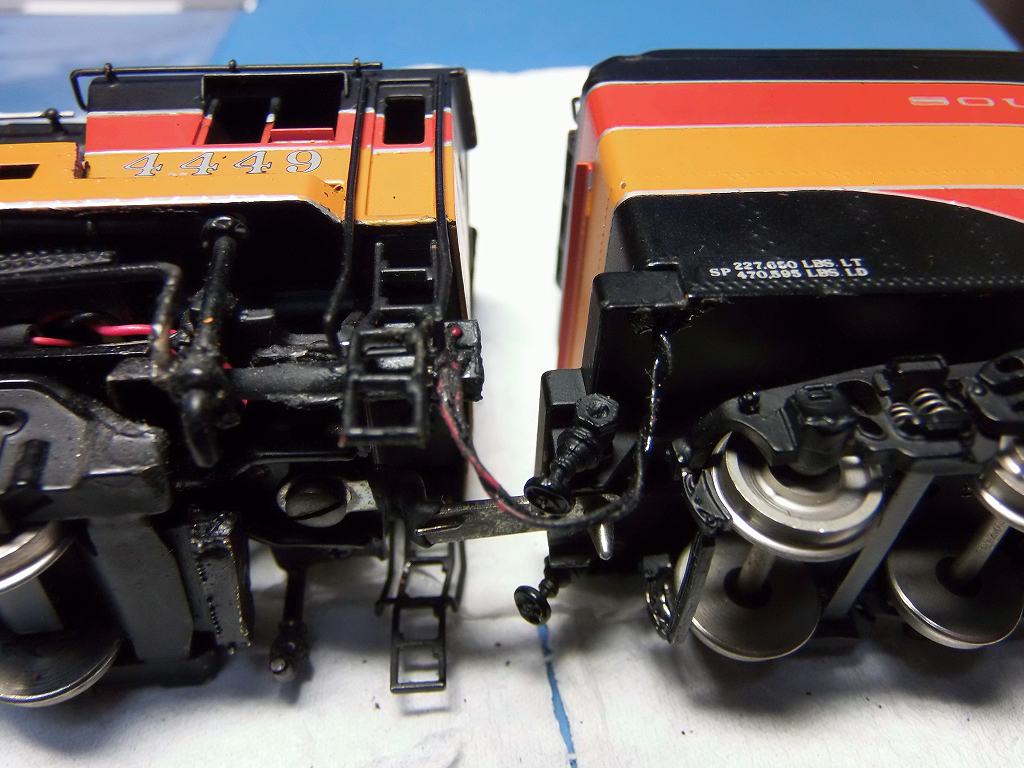

テンダーと、ボイラーを連結する配線用のジョイナーを主台枠にはんだ付け
これで、テンダーに右側の電源を供給します
白線は、テンダーのサウンドデコーダーから、点滅用のヘッドライトへ行く線です
これで、2灯のヘッドライトのうち、上側のヘッドライトをマーズライトとします
下側のヘッドライトは、ボイラーの動力用デコーダーから、供給します

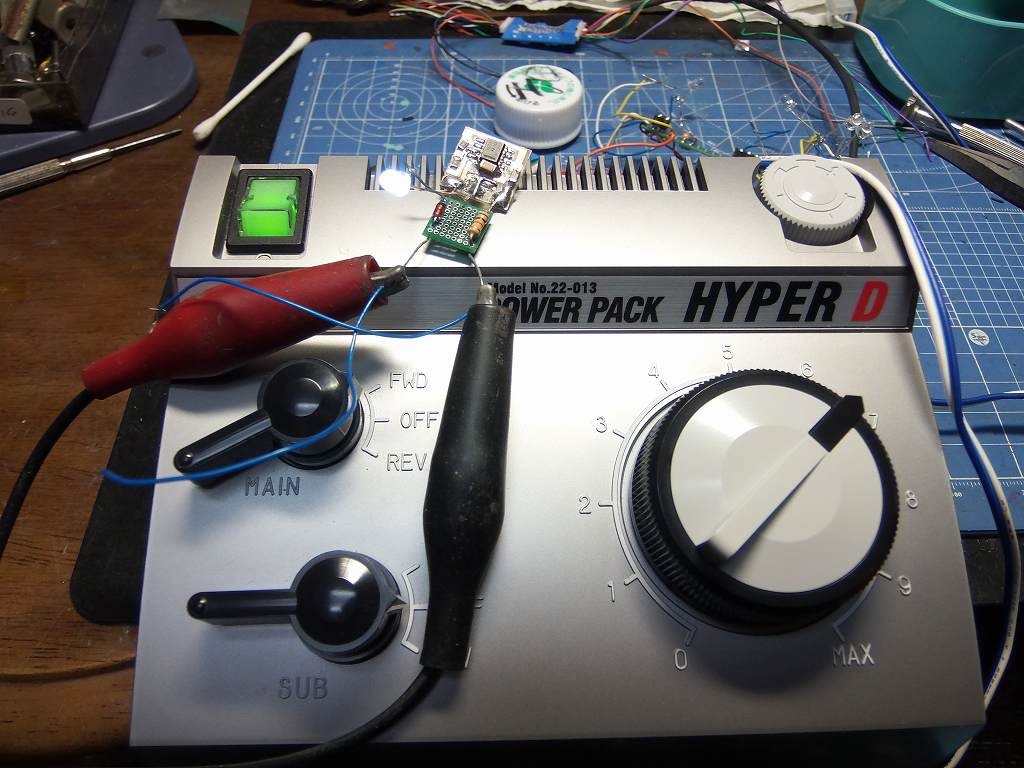

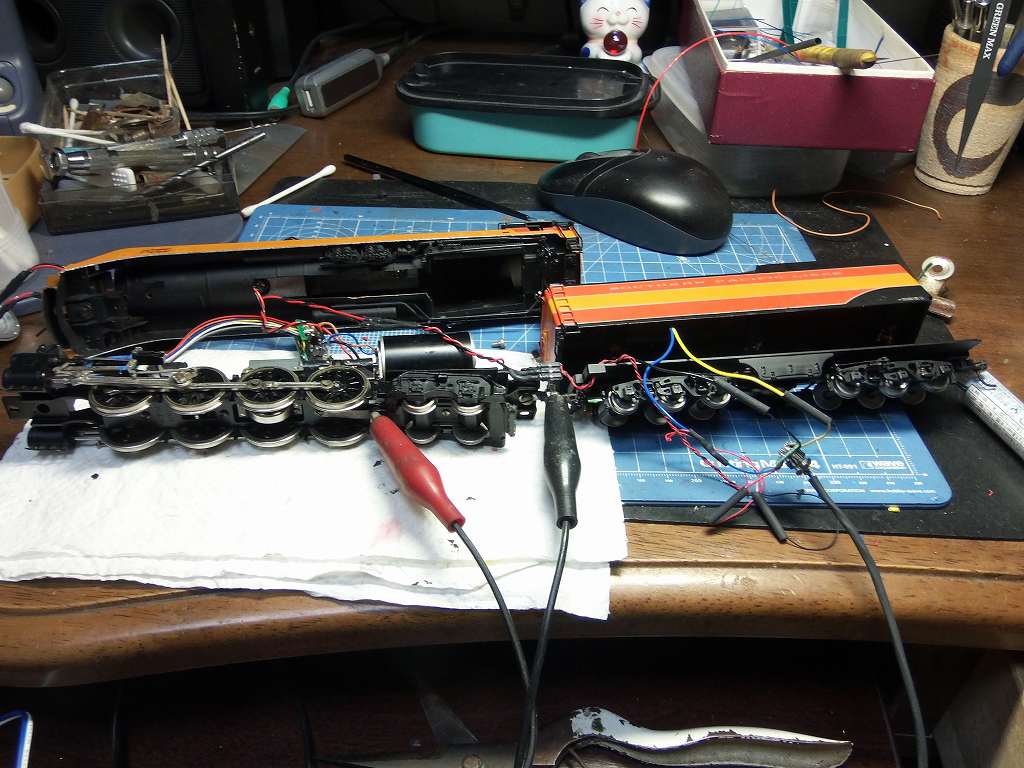

連結して、仮配線で、プログラム通り、動くか、実験です　⇒　O.K牧場

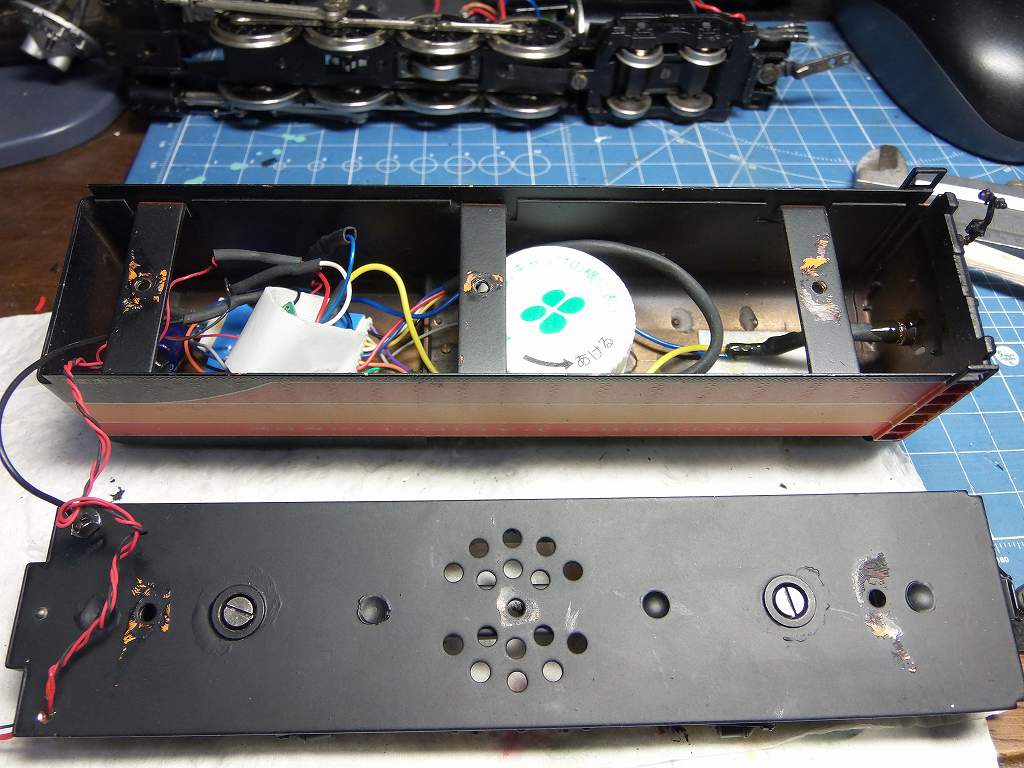

テンダーへ収めました　スピーカーには、ペットボトルのキャップをかぶせています
バックするときは、後部の前照灯を点くようにしました



ボイラーと、繋ぐ配線です　⇒　一本増えました
少し、ライトの点灯にムラが出るので、コモン線を走らせました
どうも、デコーダーが2個あると、0Vが、等しくないようなので、繋いだ訳です
欧米では、プラスコモンがほとんどですからね
　シーケンスするときは、わざわざ、+コモンのセンサーやら、使っていましたよ



ようは、ライトごときに太い線を使ったからなのだ



3本線のジョイントにしました
でも、ヘッドライトは、かっこよく点灯しますよ
努力の甲斐がありました
後は、配線を整理して、収めるだけとなりました
機関車が出来ると、PARLOR CAR 　(# SP 2952)の配線に戻ります

で、出来上がりとなります

2013/10/9　DCC化完成しました

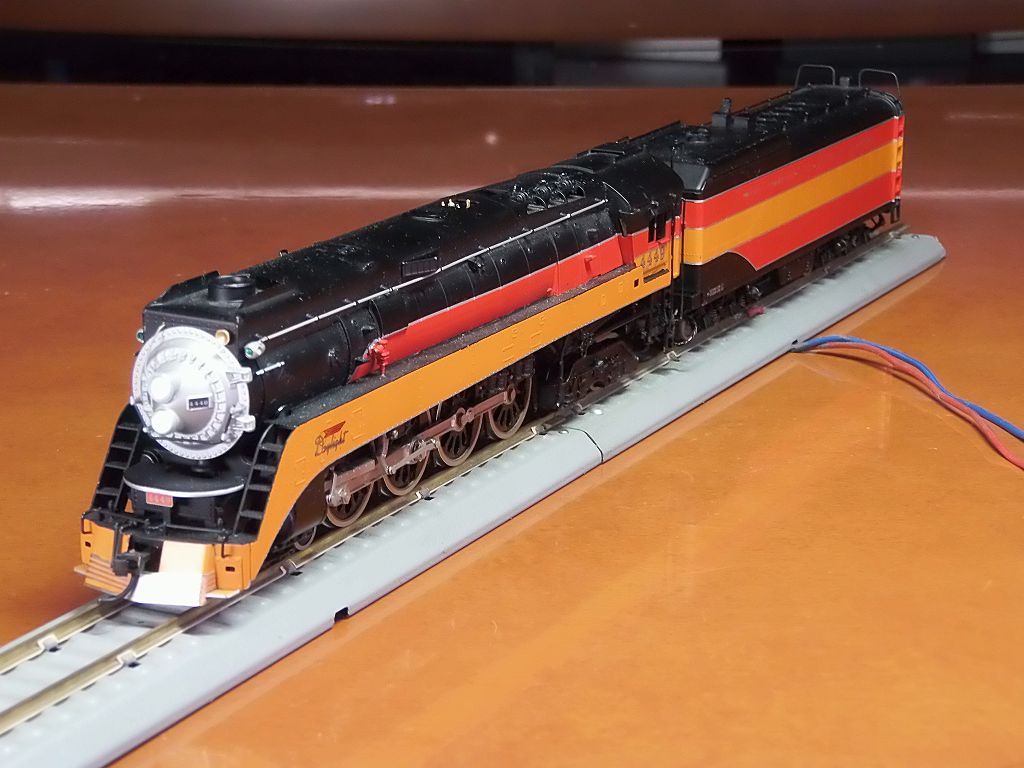

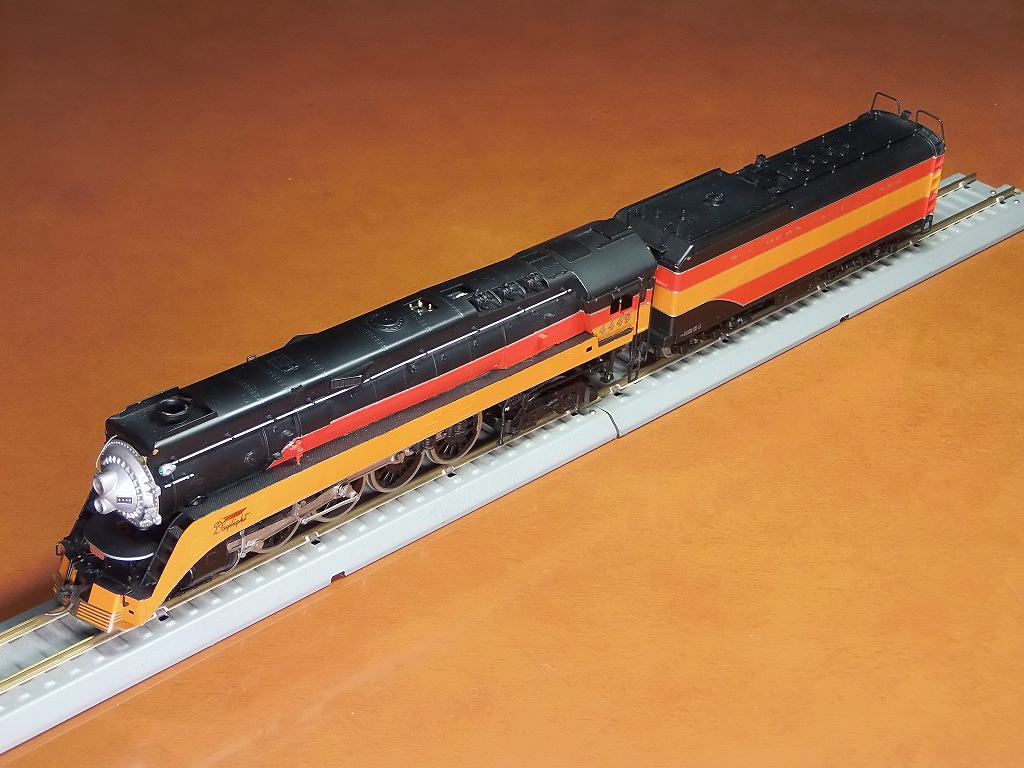

カツミ製　SP 4-8-4　GS-4　DayLight　DCC化、完成です
マーズライト (少しクリヤーグリーンを塗布)の、をDCCにて、模型化出来ました
ヘッドライト (少し、クリヤーイエローを塗布)は、フツーに点灯

10/9　早朝に戻る

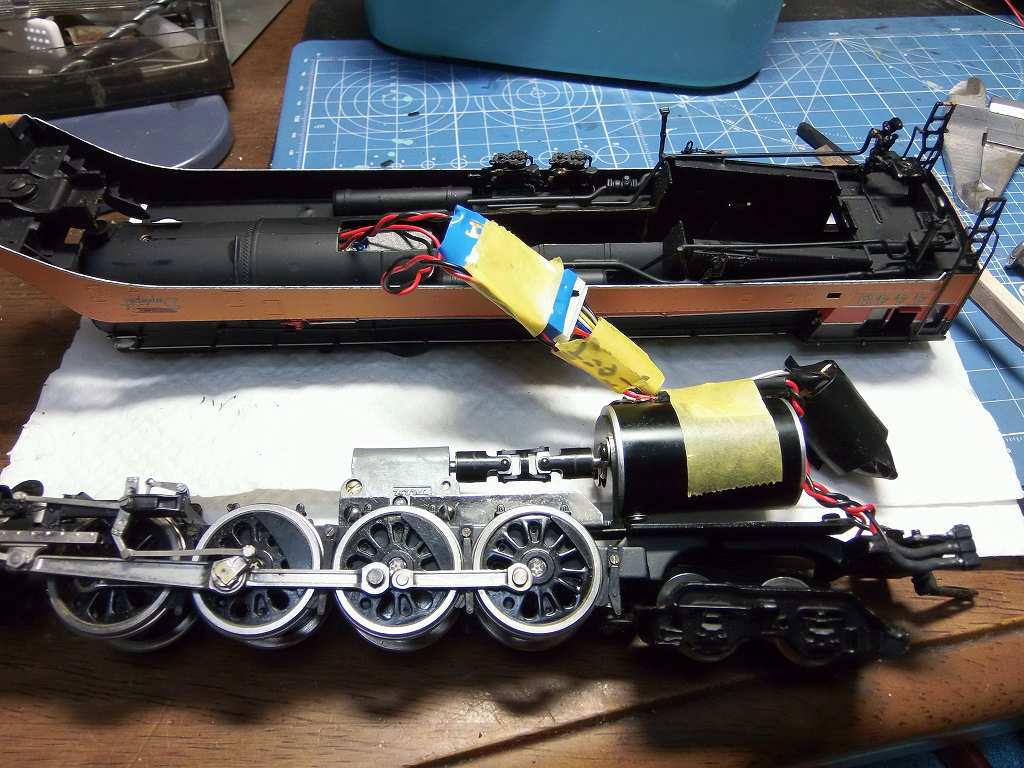

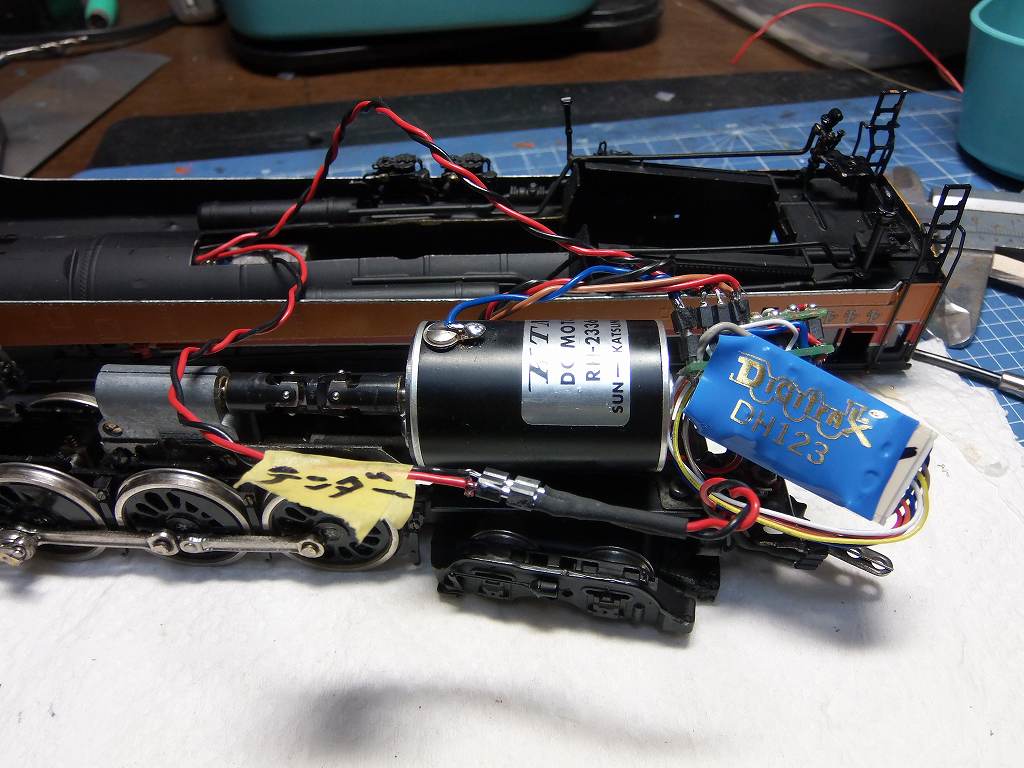

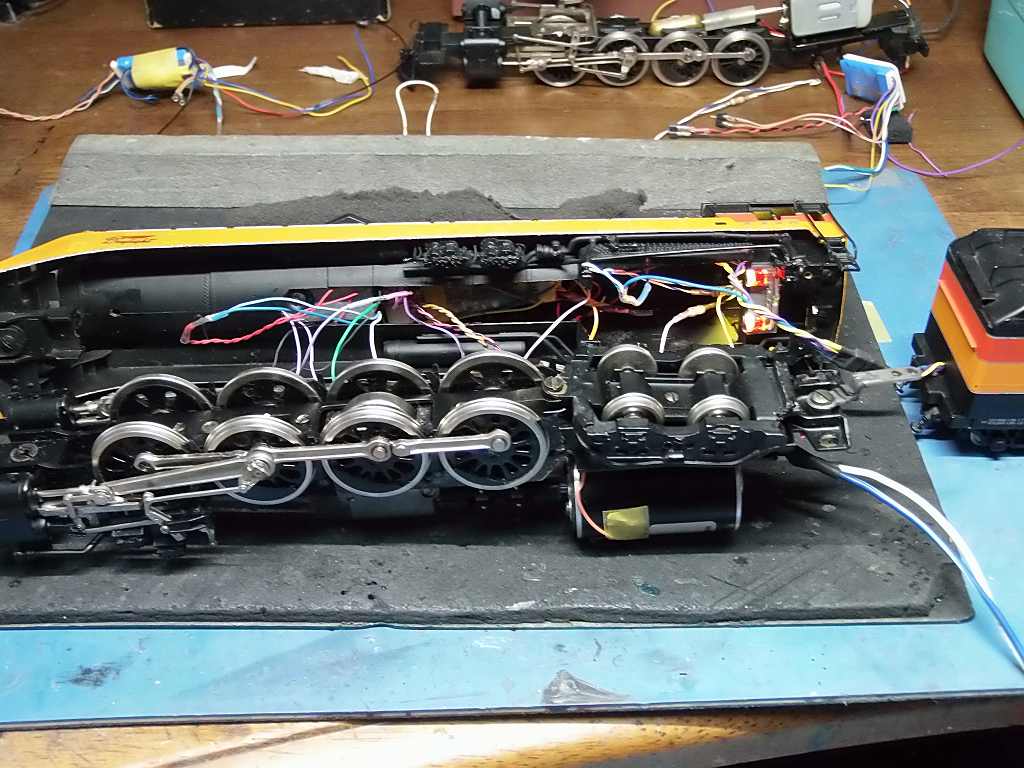

GS-4 に、デコーダーを組み込みました



配線をコンパクトにまとめ、ジョイントソケット等と言う、格好の良い物を取っ払いました

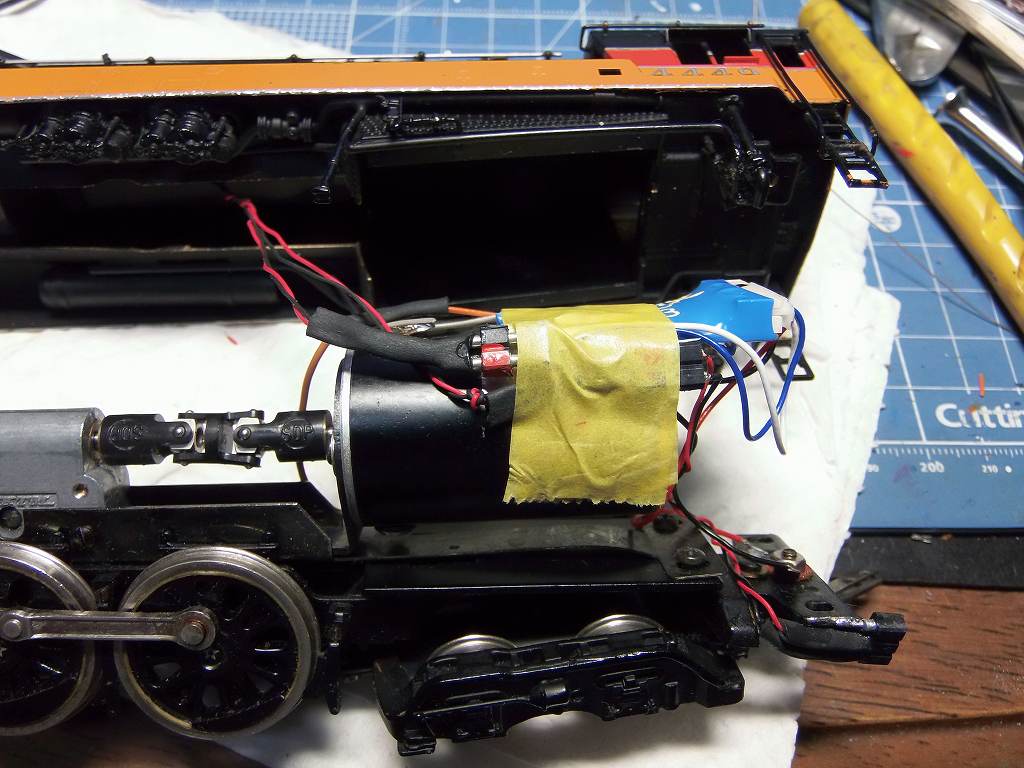

この写真の状態でも、入らなかったのです　⇒　モーターの背中のスペースが無いのだ
で、モーターの背面、すなわち、キャビンの背中に斜めに押し込みました
装着する等と言う格好の良い、物では有りません　⇒　押し込み強盗ですよ〜ん
で、やっと入りました　試運転、O.K牧場
マーズライトが、素晴らしい、CV値　06です⇒マニュアルには、出てなかった
で、欲が出て、ドラフト音を同調に挑戦しました
久しぶりに、英語に取り組みました
Digitrax にアクセスし、取り説をダウンロード
で、CV133 ,134 をいじくれば、速度と、合わせられるのでは、、、と、
CV133は、1〜127 、外部コンタクトを使うと128 らしい
で、127に設定と、しゃれ込んだが、値を読み込めません
不具合なのか、はたまた、メーカーが、入力していないのか、、、トホホ
しかし、よっさんはしつこいのだ、無理矢理、dirモードで、d127と、入力して見た
ハハハのハ試運転してみると、音の速度が遅くナッテルー、万歳　マンセーなのですよ
調子が出て、CV134 もいじくり回しました　64以上は変わりません
では、下は、32迄かなと、思い、32にすると、見事に1/2 位に落ちました
ほぼ、同調してきましたよ　ただ、イマイチなのですよ
ママヨ、24に設定して見た、この数字を実行出来るかは、定かではない
要は、手探りなのだ　が、恐るべし、出来た
スローで、スロットル目盛り20位が合っているのだ、が、高速では、早くなる
28にして見た、少し早い、で、スロットル開度20〜30のロッドの動きが、気になる早さに合わせた
CV値　d025 だ　⇒20以下では、音の方が、若干遅い、40以上だと、音の方が少し早い
これ以上は、無理のようです。
でもね何とかやりとげましたよ

で、試運転しました　O.K O.K O.K 牧場なのだ

見事、点滅しました、努力の甲斐があって、嬉しい車輌となりました
時間が出来たら、3台のGS-4 に引かせてVIDEO を撮って、YOUTUBEにアップロードするのだ

祝、完成

2013/11/11　汽笛音を自作、入れ替えました

PR3で、本物のGS-4 #4449 の汽笛、ベル音にしました
ベースのサウンドは、Sound Depot の 「Atchison, Topeka & SanteFe 3776 4-8-4」です
これに、download 汽笛、ベル音を入れ替えしました

2013/11/9　SFX064Dにプログラムされている蒸気用音源を交換



余りに、汽笛が似ていないので、 PR3を使い、SOUND DEPOTから 2-8-2 ミカド用のサウンドに入れ替えました
少し、音程が低いのですが、まぁまぁ似ています、又その他の音も附属の物より、いい感じです

φ28mm　スピーカーを交換しました

今回、DIGITRAX の附属、スピーカーを市販品のスピーカーに全て取り替えました
CV58=15のマキシムにしても、スピーカーが壊れませんし、音量も大きくなりました
お約束付のスピーカーは、廃棄します

11/1　チャフ音同期、方式変更しました

どうしても、同期が取れないので、まして、中国製　BLI のサウンドが良いので、我慢出来ません
チャフ音の同期を CAM から取ることにしました　⇒　音は悪くても、同期は取れるでしょう

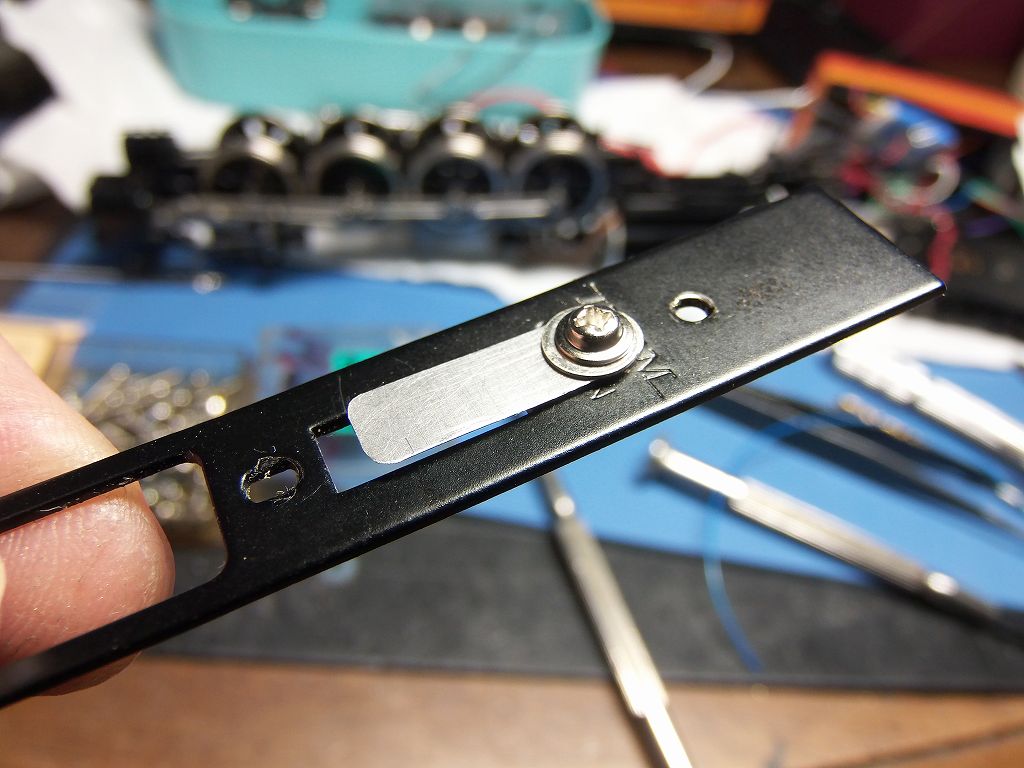

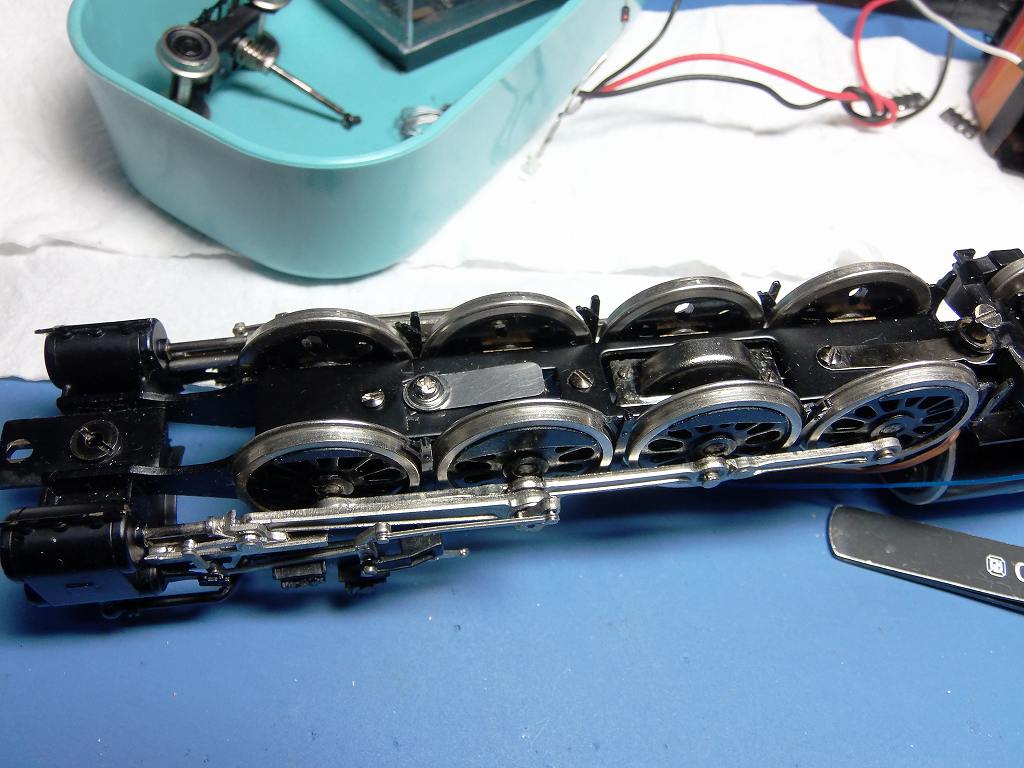

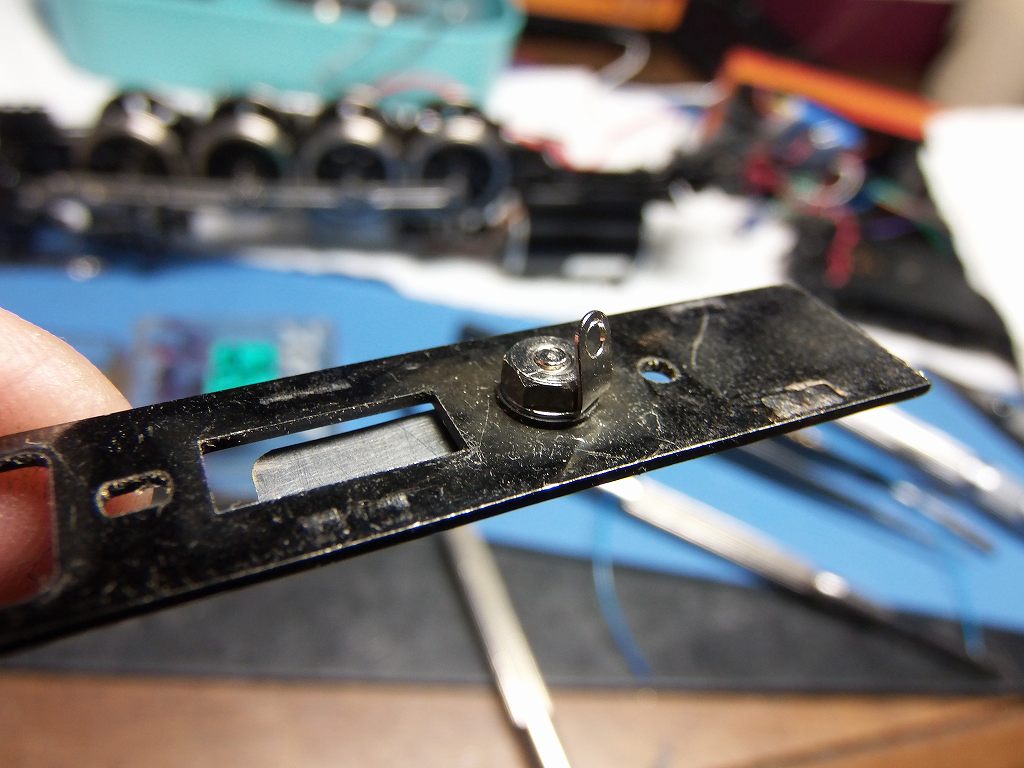

うえの写真は、SUSのバネ鋼で、リードコンタクトを自作し、取り付けたところです
サウンドデコーダー、SFX064D のCV133 を 128 に設定　白線を信号線に使います



それと、DH123 では、BEMF 機能が付いていないので、DH163に載せ替えします
ツインヘッドライトは、上に白線で、前進時点滅、 CV49 を、06 に設定
下に、緑線で、前進時通常点灯にファンクションの変更をします　CV33 を、05 に、CV35を0に設定

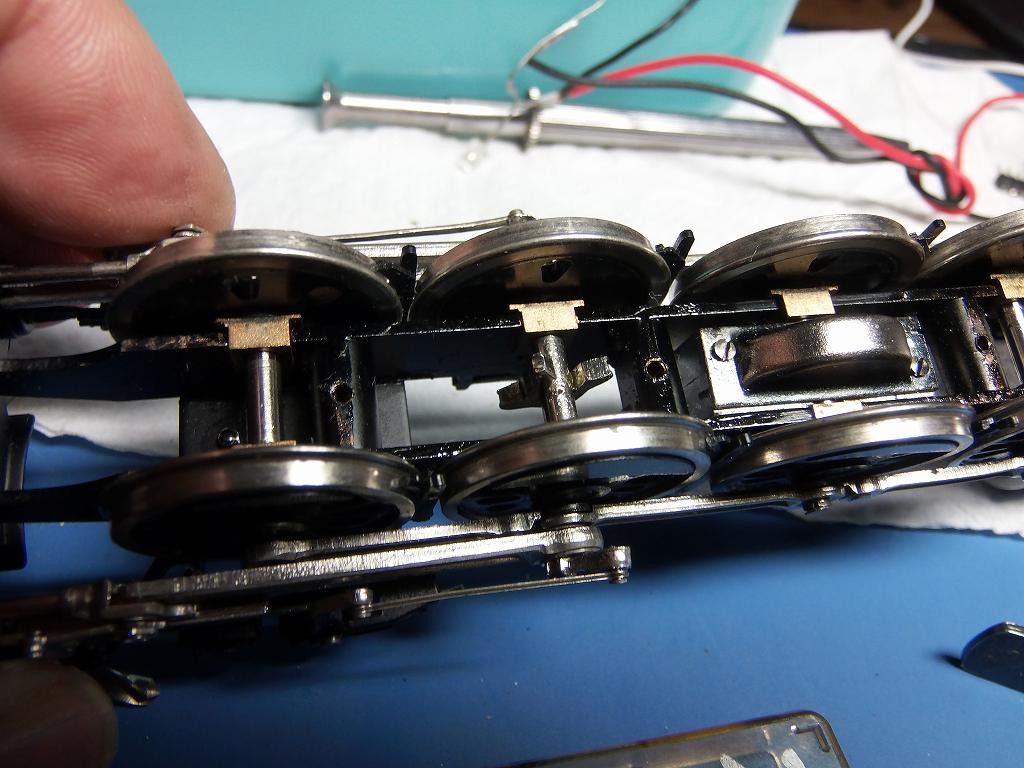

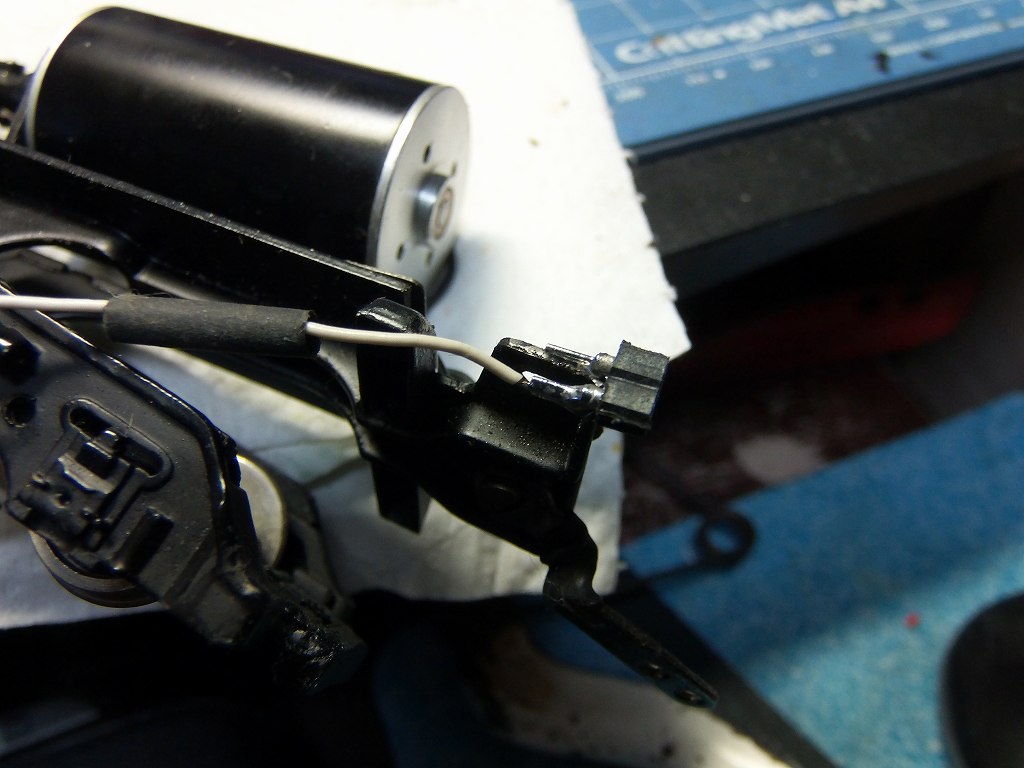

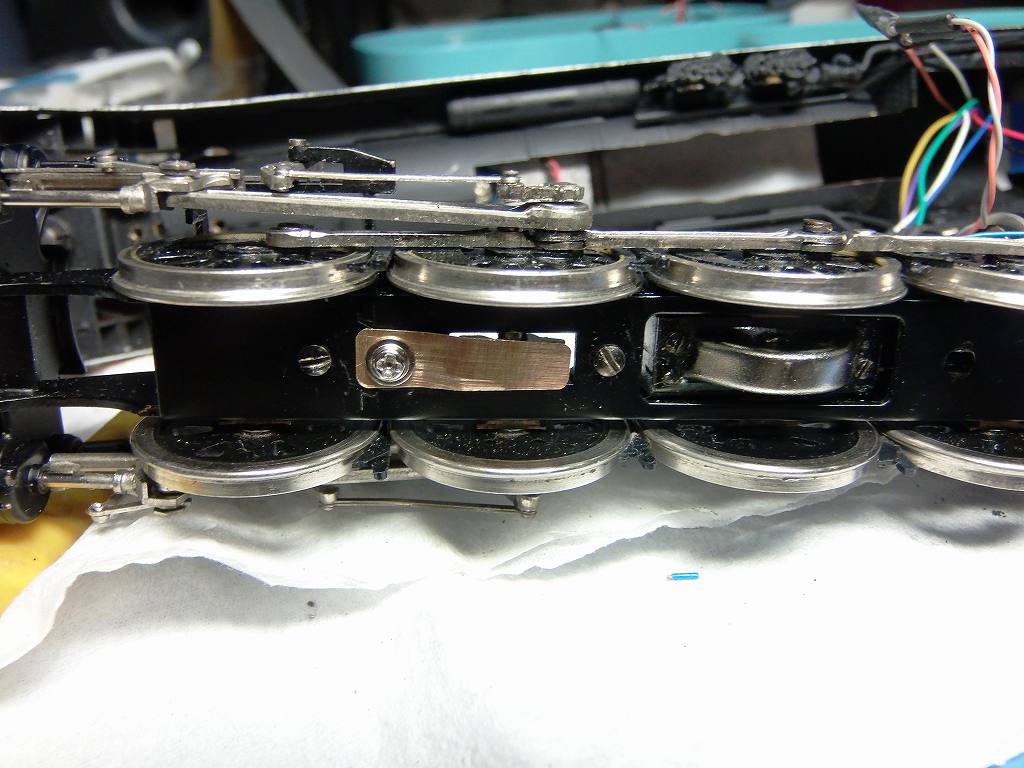

裏側の写真です、ラグ板は絶縁してあります



CAM が見えますね　右側車輪から、電流を白線に断続して流します



セットできました、試運転します



ウーン、音が出ないのです
白線を直接、シャーシーにショートさせました　⇒　音がします

これは、ドエル角が、多いのだと、直感しました
信号を待っている間に、ON-OFFの信号が入りきれていないのです

リードを色々作り直しました　試行錯誤です
理想は、瞬間的に素早く、ON-OFF出来る浅いスイッチですね



燐青銅板が、導通も良く、繰り返しの曲げにも、何とか絶えられるかな、
何と、チャタリングも要注意なんです　⇒　二度打ちをしたりします
後、問題は、白線に赤線側から取ろうと、黒線側から取ろうと、仕事をするのです
要は、6Vの電圧差があれば、駆動するようです　なので、コモンが安定していないのです
白線と、青線で、コンタクトするのが良いようです
マグネット式　リードスイッチをBLIの様に使う時は、白線-青線を使う事にします
今回は、たまたま、CAMが着いていたので、この方式を採用したわけです
リードスイッチを入手しました

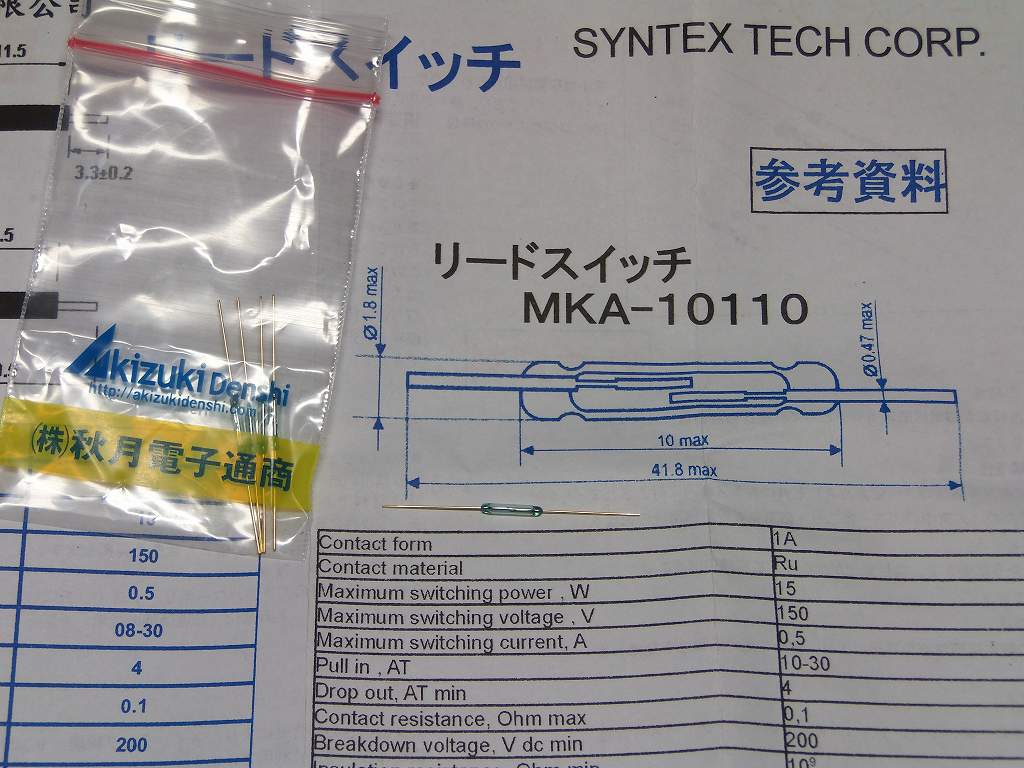

BLIのフライホイールに着いていたものより一回り大きい物を購入しました　秋月さんにあります
BLIの接触不良のスイッチがお釈迦になったら、改造交換もできますね
磁石も、φ1.0 φ1.5 φ2.0 3種類、注文しました　明日、配達されます
現役時代の知識が、こんなところで役に立ちます
ただ、DIGITRAXは、フライホイールで、制御は、不可能のようですCV値の設定が有りません
CV134が、CV133 =　128で、動作してくれると、
1/16 1/60　でも、ウォームの減速比で、制御出来るのですがね
プログラムを変更すれば出来るはずです　KATOさん、DIGITRAXに要求してくれませんかね
で、無いと他社のサウンドに負けています



今度は、O.K牧場でした

でも、BLI に負けてるね



テンダー、ボイラー間の接続は、赤線、右側電流と、白線の信号線の2個となりました

今度からは、マグネット式でチャフ音を制御します
