KINGS HOBBY 茨城交通 ケハ 601 製作記録
茨城県T様 製作御依頼



2015/7/11 完成しました



完成ですが、最後の最後で、ドジッていました
なんと、ジャンパー栓を付けた妻面が逆だったのです

キングスさんのケハ601は、戸袋表現が有り、窓ガラスもエッチング板一枚分取り付け位置を変えてあります
ちゃんとHゴム表現も有り、戸袋の位置を頭に入れていたのですが、何か間違っていたのです
実物の写真を見比べていて、気が付きました 皆さん、ご注意ください

やりなおしたので、時間が掛かったのです 地元の施主さんですから、誤魔化しは利きませんヨ









ヘッドライト点灯

レンズは、付属部品を加工せず、銀河モデルのφ1.8 の物を使いました



標識灯点灯

明日、試運転します

可愛がってやってください

-------------------------------------------------------------------------------------------------

製作記録

茨城県、地元の方から製作を依頼されました
何かしら、少々の緊張感を伴い、力が入ります



2015/7/6 箱に組みました



ロストのお面と、車体を合わせるのが、結構難しいですね
屋根にいくらか、半田を盛って修正しました ⇒ 随分とヤスリ掛けしましたよ

車体に旨く動力が取り付くか仮に載せてみました



動力は、台車間距離、90mm のTM08を使う事にしました
これに、DT22 台車を履かせます



床下機器を設置するために、モーターを上に上げました
0.3t のプラ板を貼り付けています
この上に機器を接着します



フライホイール、ドライブシャフトが錘に当りますので、切削、切り取りをしています
モーターは、白のプラ板で、床板に接着固定しています

ところで、カプラーは何にしますか

明日は、床下を完成させて、車体の艤装をします


2015/7/7 下回り動力完成しました



車体を載せて、試運転しました ⇒ O.K 牧場



エンジン、ラジェーターと、タンク、電池箱、マフラー等 高さが合わないため床板を削りました

一体にして、取り付け用の足が有る分、高くなってしまうのです



エンジン、ラジェーターは、別にプラ板を装着して、設置しました



床板にテールランプ用のLEDを埋め込むベースを自作しました



ダミーカプラーも床板にあわせて加工、装着しました

胴受け、開放テコ、エアーホース、床下用ジャンパー栓を取り付けれはベターです ⇒ オプションです



運転席、窓下に、ワイパー用の穴を開けて置きました ⇒ 本来は、オプションですが、ウェルカムサービスです

昇降ステップ(片面10箇所)、反射板等妻面に取り付けると、ベターです ⇒ オプションです

ジャンパー栓受けは、これから片側に取り付けます



乗務員ドアの手すり用の穴を開けています ⇒ 本来オプションですが、ウェルカムサービスします

ドア上に雨樋(水切り)を付ければ(全6箇所)ベターです

今晩、半田付けを済ませ、明日は、塗装にかかります

2015/7/8 塗装が出来ました



プレート類もきちんと半田付けを済ませました
でも、難しいですよ ⇒ 半田が流れると、塗装しても汚くなってしまいます



ワイパー、ジャンパー栓受けも、ロストに半田付けをしました

手摺は、低温半田で、半田付け ⇒ ロストと車体エッチング板の繋ぎ目が、半田が融け狂うと困るからです



床下動力も黒に塗装しておきました
モーター、フライホイール、ウェイトも塗っています

今宵は、筆差し、艤装に移ります
明日は、電装にかかります ⇒ 完成間近となりました


2015/7/9 デカールを作りました



社章は、反転させて製作しました

検査表記は、写真がWEBに公開されていたので、表記せざるを得なくなり自作しました

まっ、デカールは、オプション(\2,500〜)ですが、サービスしておきます



デカールを装着して、トップコートを吹きました
ベンチレーターは、ねずみ1号で塗装、艶消しトップコートを屋根全体に吹いています

筆差し、前面Hゴムは、黒、扉、戸袋は、灰色で、Hゴム表現をしました

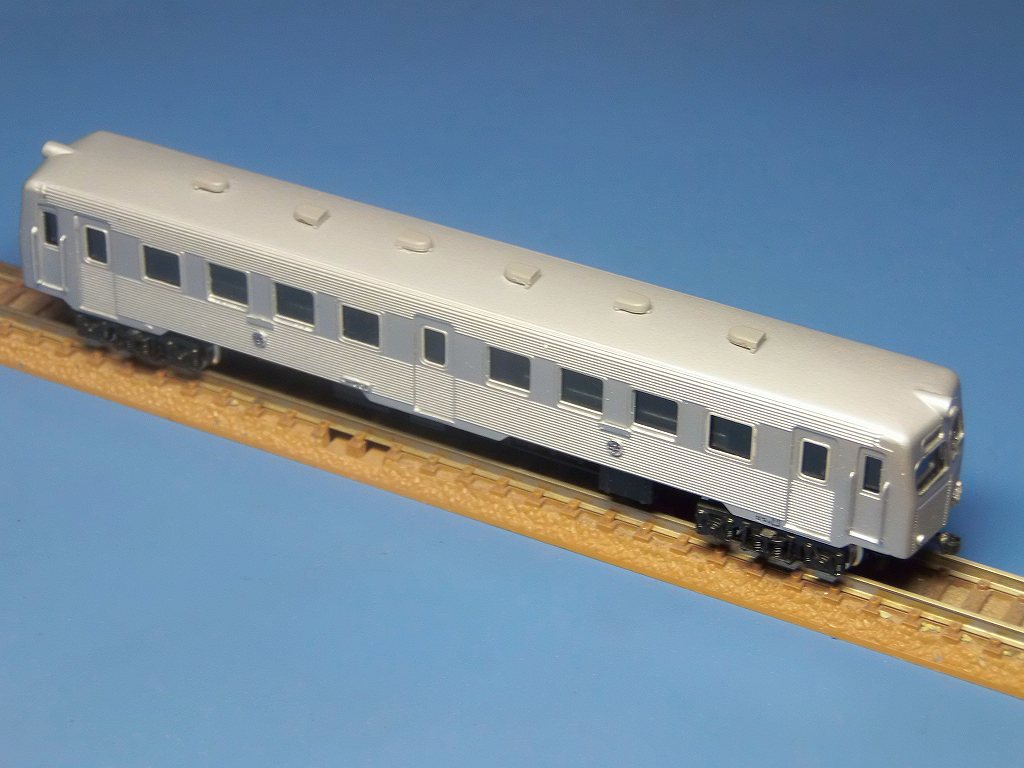

窓ガラスを入れて塗装完成状態となりました





検査表記

デカールを装着しましたので、少し遅れです

明日は、電装に掛かります

2015/7/10 電装が出来ました



標識灯は、動力ユニットで完結させました



埋め込んだ、LED 1608 白色です



ヘッドライトは、LED 1608 と、φ1.5 光ファイバーを使用



ファイバーが覗いています ⇒ この上にレンズを加工して装着します

明日は、試運転しながら、標識灯の遮光を試行錯誤します
7/12 完成予定
