Athearn UP 4-6-6-4 CHALLENGER
埼玉県 O様 御修理依頼

2014/9/27 修理完成です

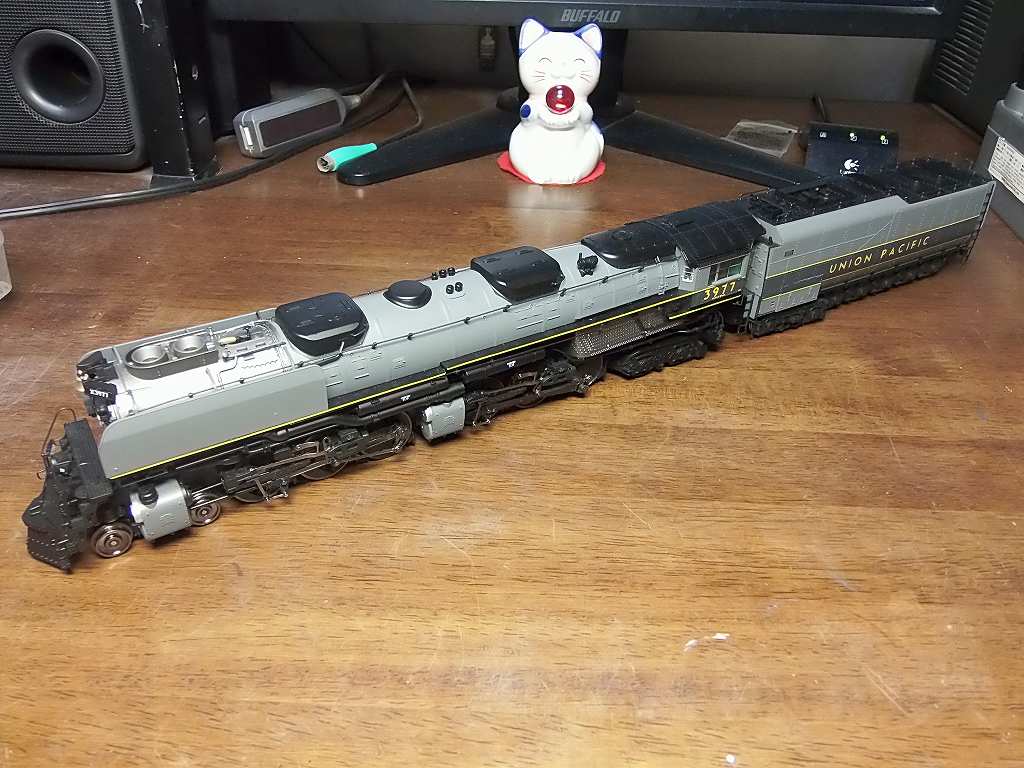

修理完成後の試運転





試運転、O.K 牧場



既製品の分解は大変です ⇒ 部品図と首っ丈で、ネジをはずし、干渉している部品を外しながらの分解です

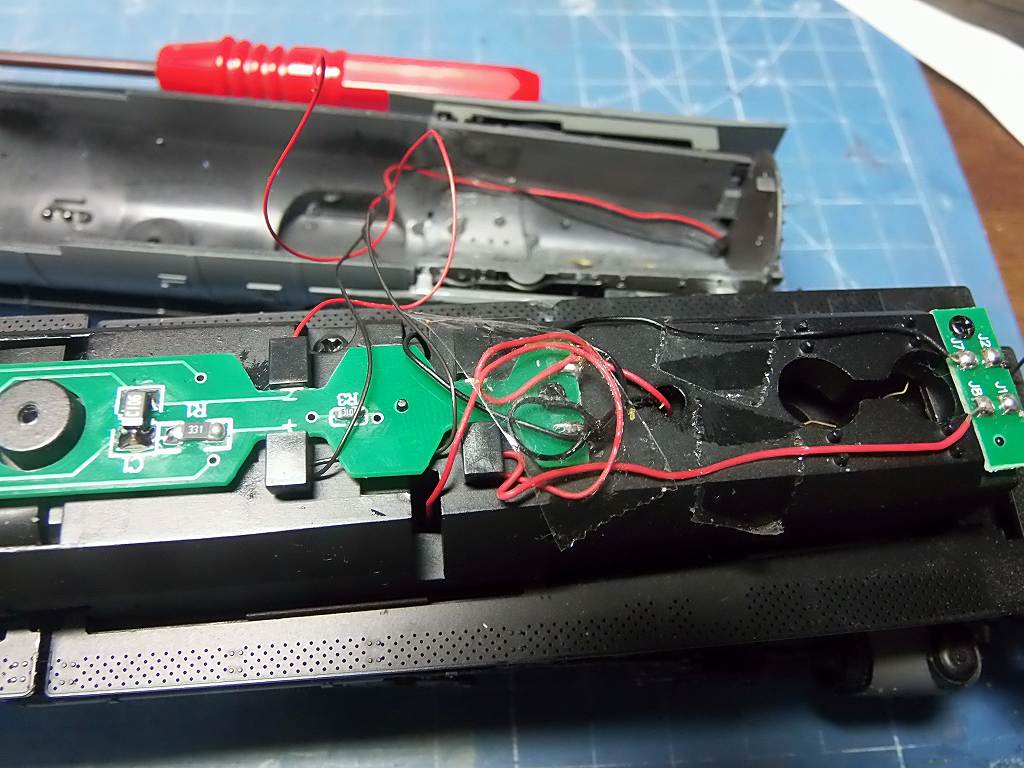

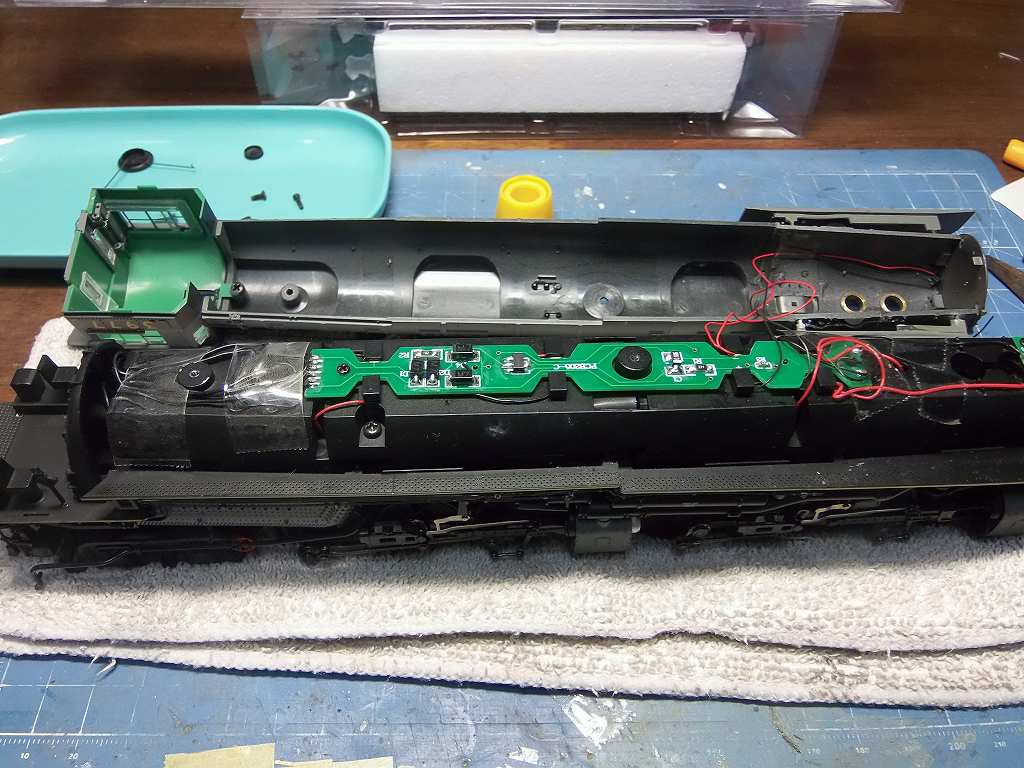

基板の左端がワイヤーハーネスを結線しなおした修理後の部位です テープで配線を固定しています

ここまでで、3時間かかってしまいました

9/26 夜に戻ります

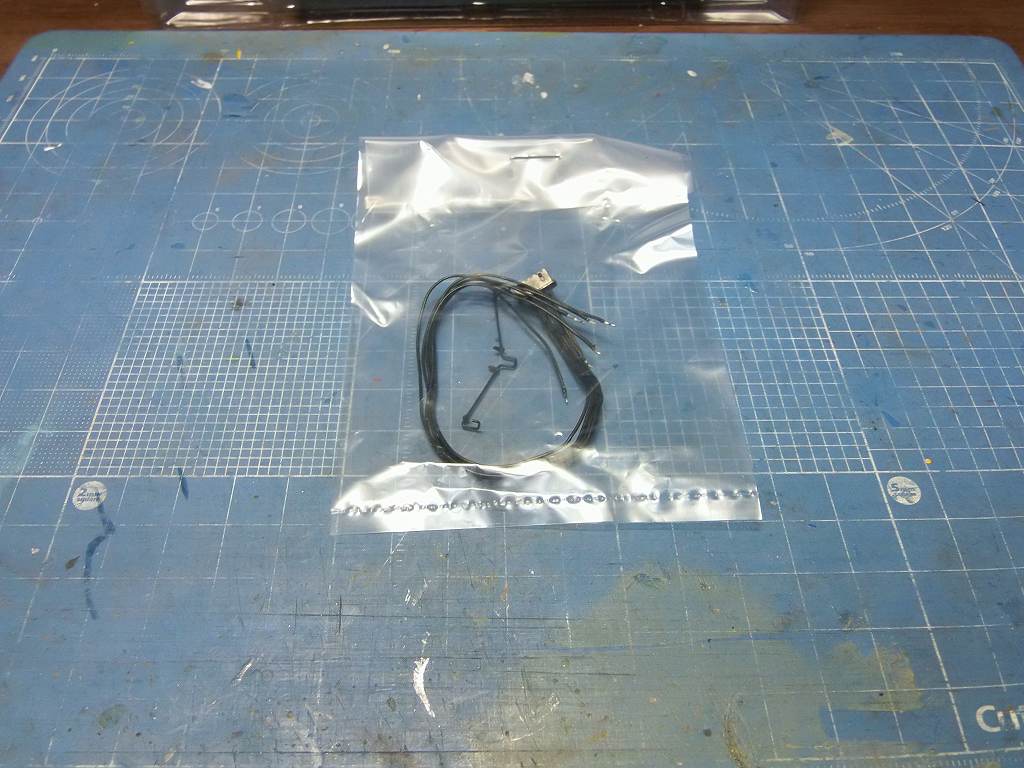

届いた、ワイヤーハーネスと、開放テコです

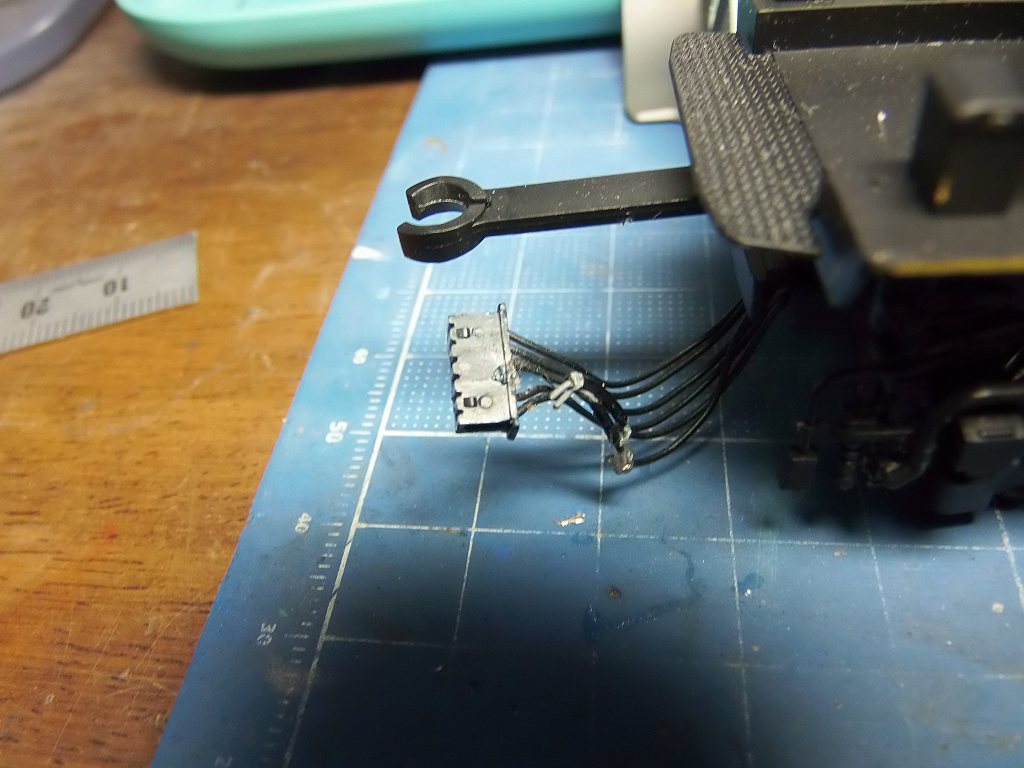

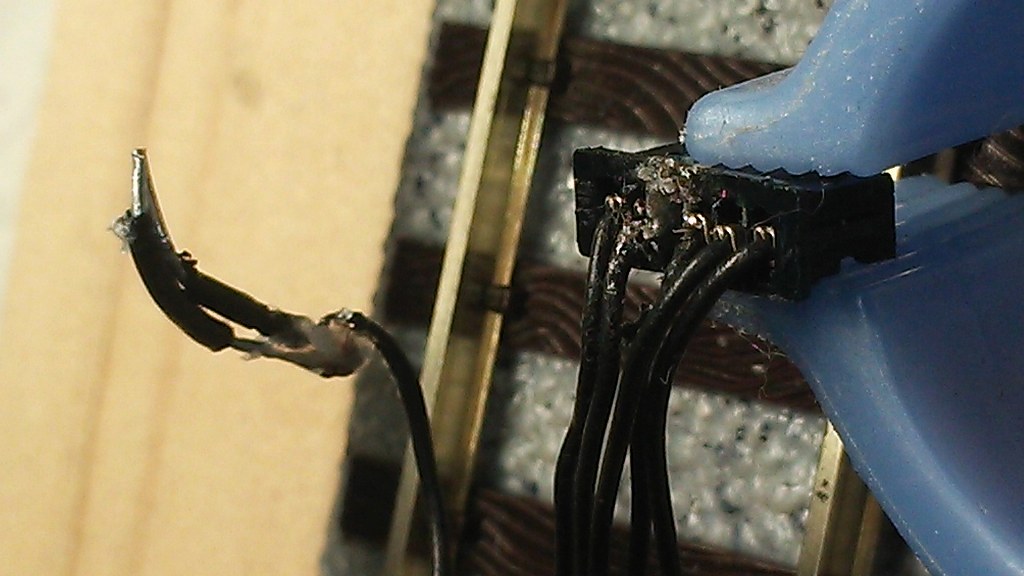

壊れている、コネクター部分

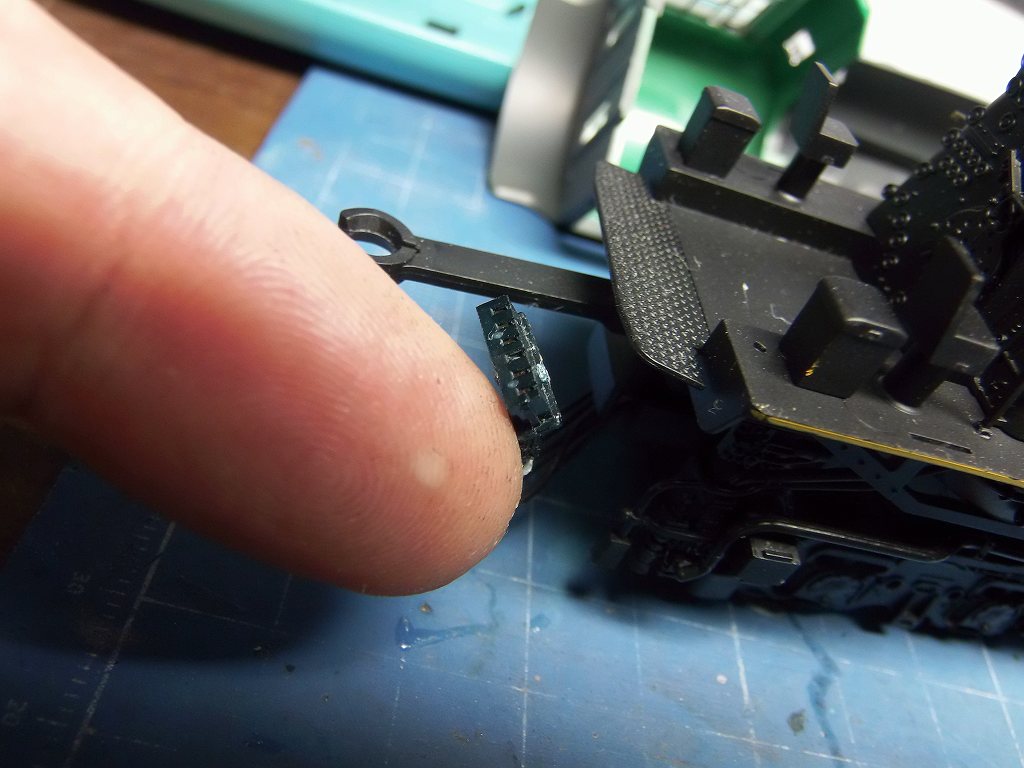

ピンが抜けています

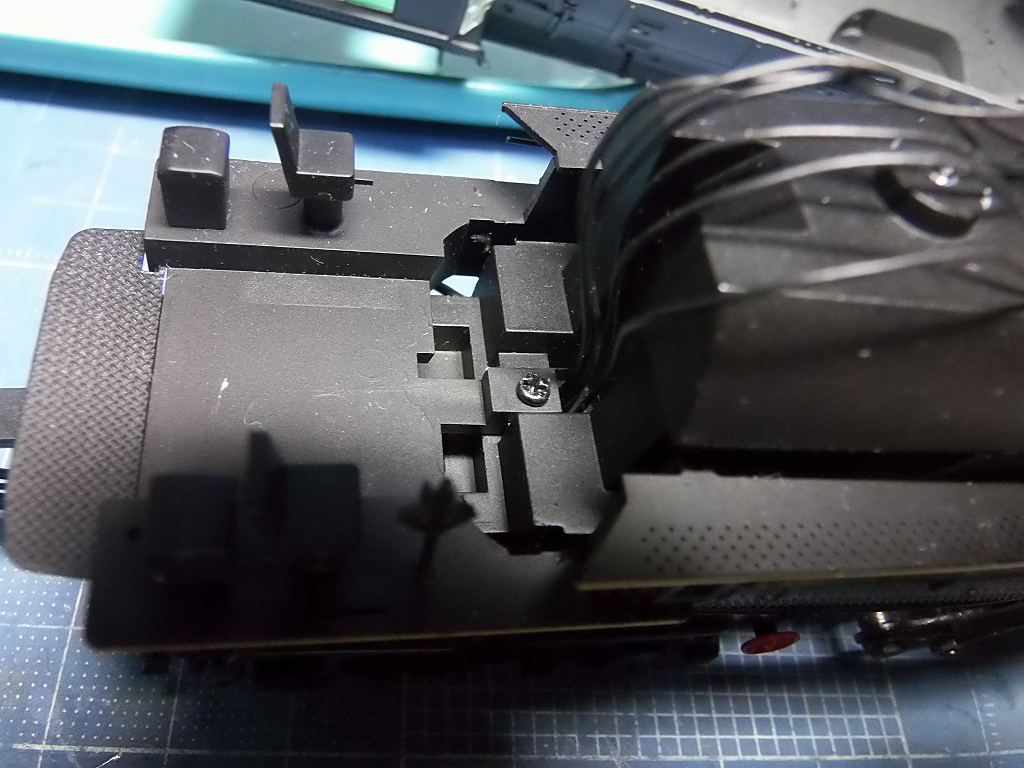

このビスを外さないとキャビン床板が外れず、配線が出来ません

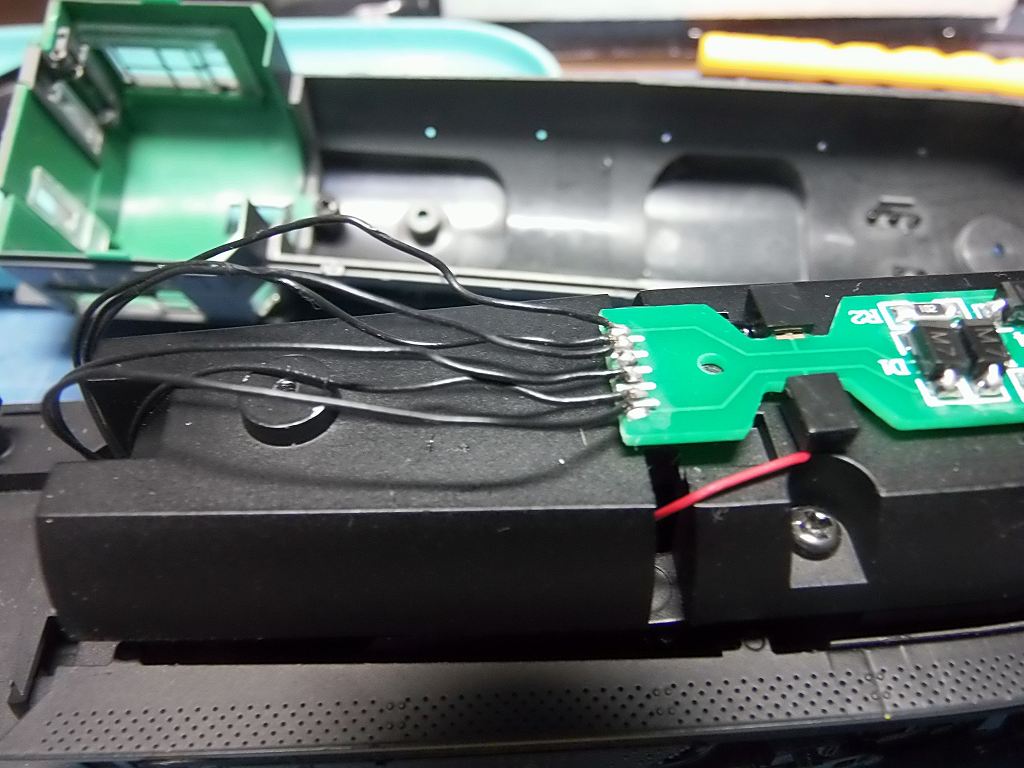

基板との結線部です

基板が繊細なので、直接基板への再結線、半田付けは断念します

安全を考え、配線を切り、コードとコードを切り接ぎすることとします



前部のLEDへの配線です これを外さないと、作業の邪魔になります


その他の修理内容

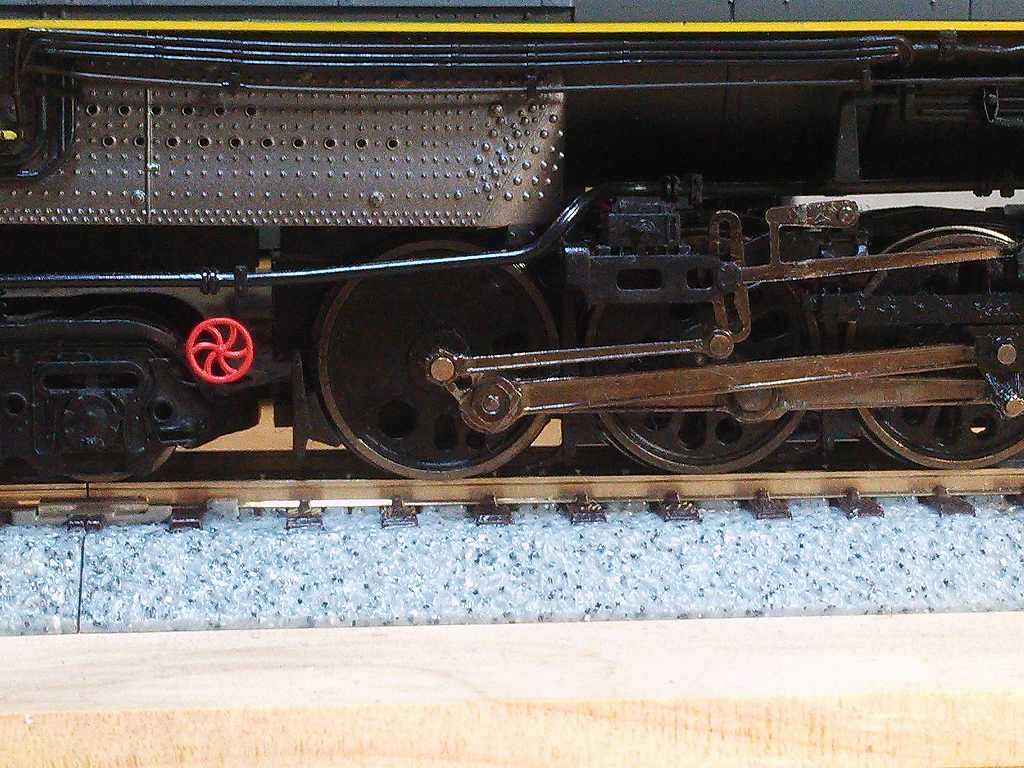

リターンクランク位置調整
フロントデッキ補修塗装

と、こんなで、既製品は、人の手が入りにくいのです 熟練した組み立て作業員の人なら慣れていますから平気でしょう
しかし、一生に一度さわるかさわらないかの人は大変です ⇒ 何処から手を付けたらよいのか解らないのです

何だかんだで、発送するまで、一日を要す作業でした

-------------------------------------------------------------------------------------------------

修理記録

今年の4月頃、お客様から修理を依頼されました

ただ、部品が無かったので、お客様が、Athearn から部品を取り寄せられての修理依頼となりました

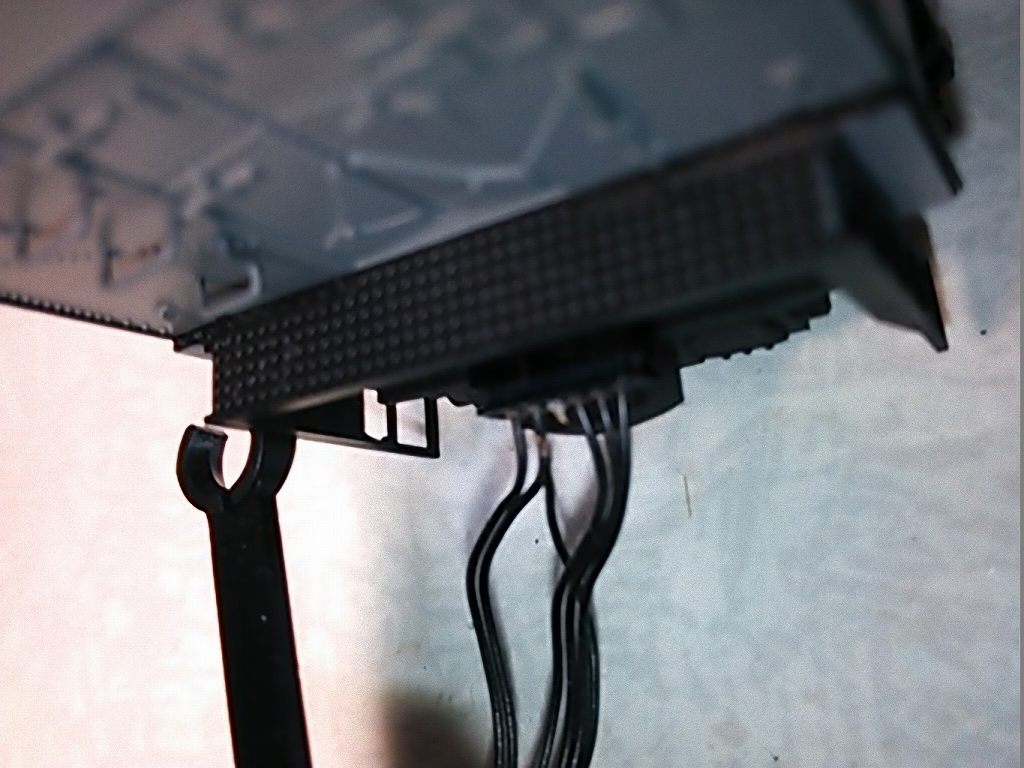

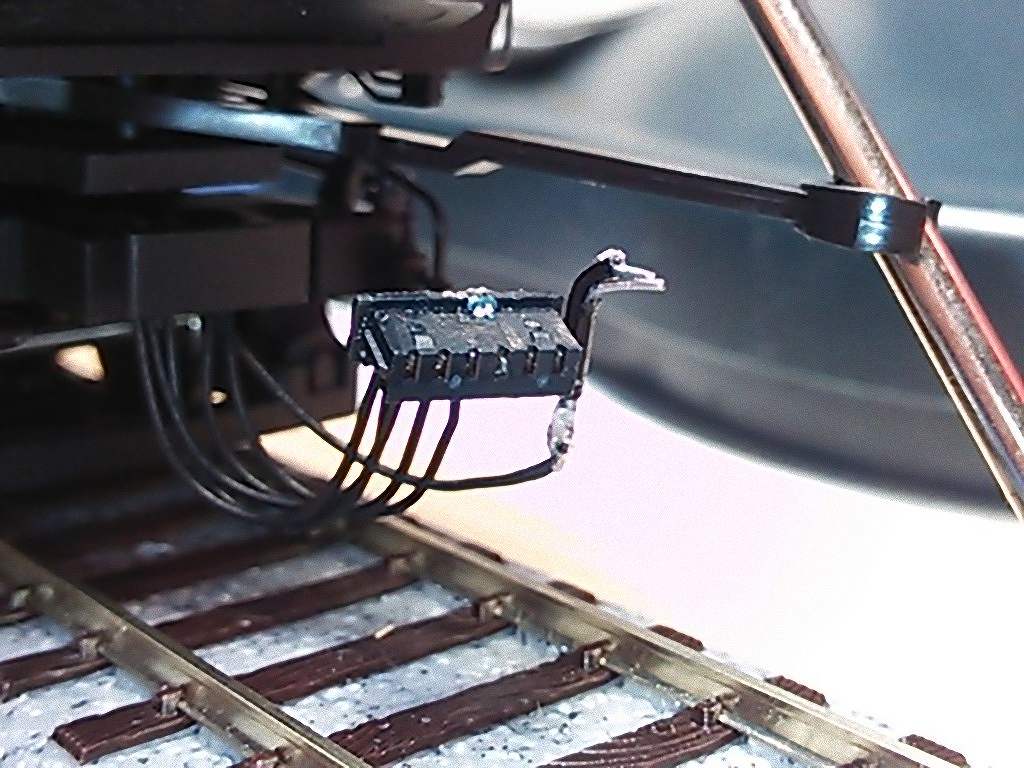

以下、お客様より、送られて来た写真です
