| FAB JNR キハ35-500 製作記録 |  |
|
| 神奈川県Y様 キット製作・DCC化御依頼 | ||

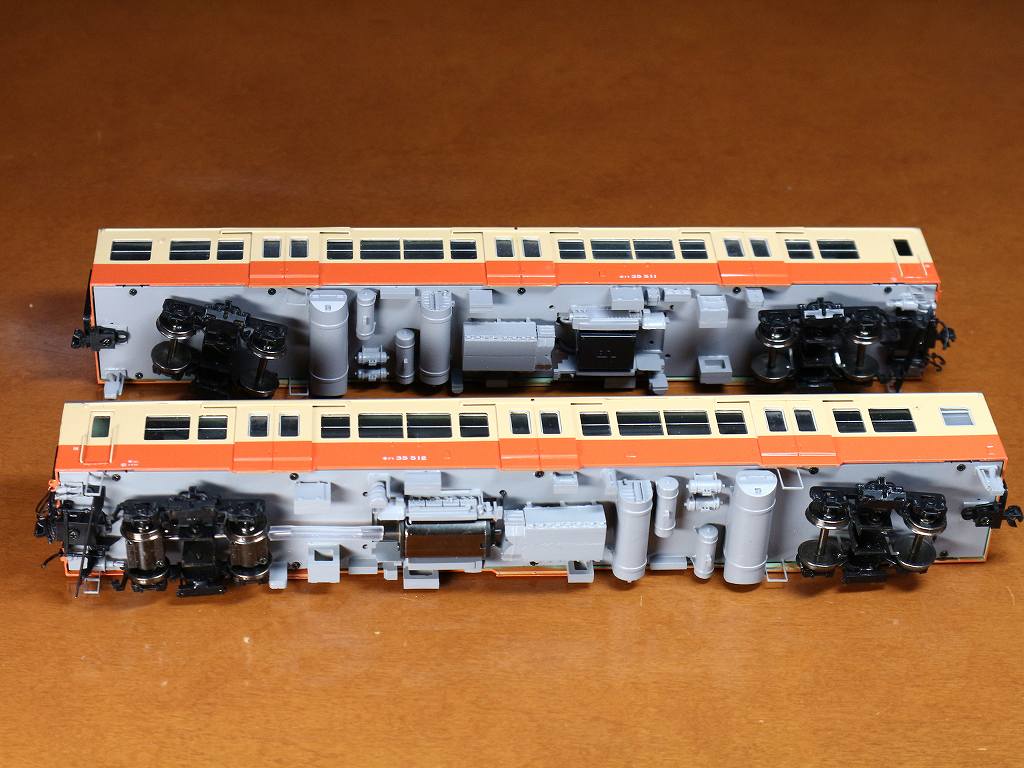

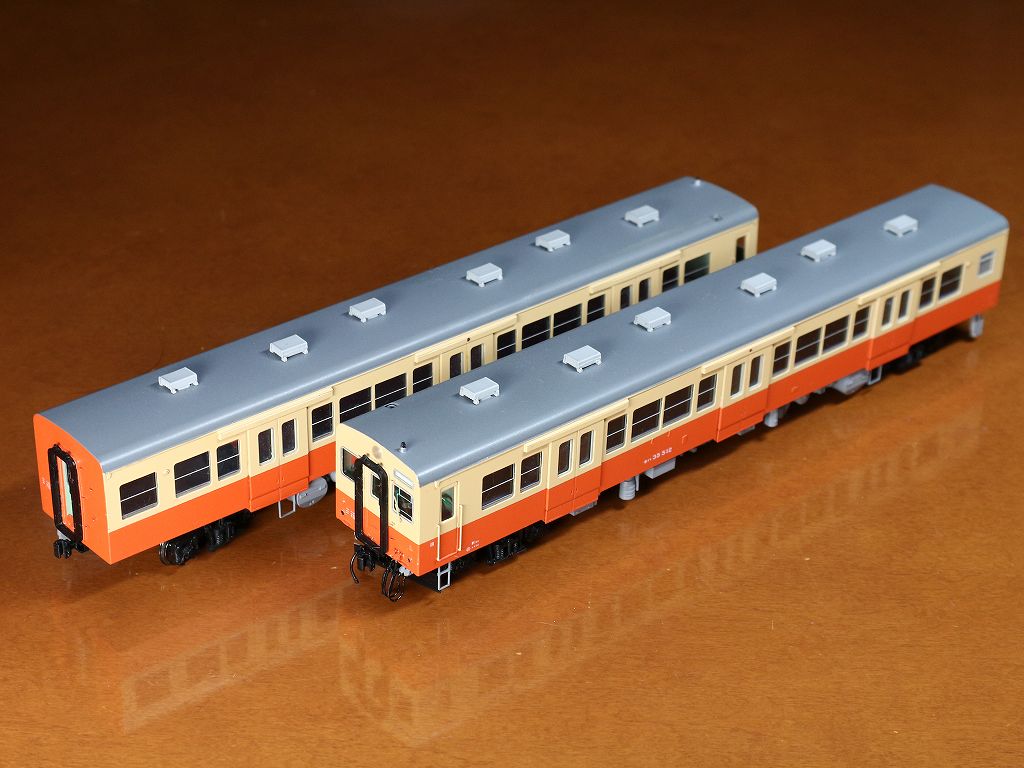

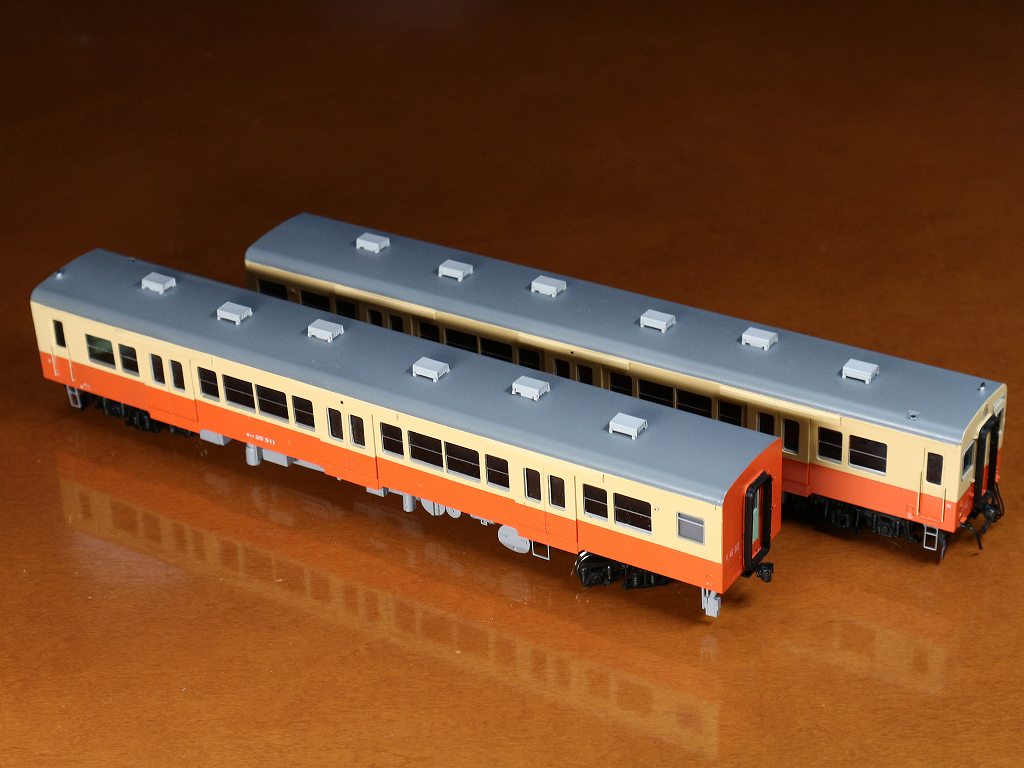

2018/2/17 完成しました
前部連結幌、取り付ける車輌が間違っていました ⇒ 取り換えました
ヘッドライト、Φ3.0 LED球 電球色、テールライト、LED 1608 白色、
室内灯、白色LEDテープ装着
当初、エンドウのユニバーサルジョイントを取り付ける予定でしたが、間隔が足らず、
シリコンチューブ、1.0 x 3.0 を取り付けました
その分、客室の床を別途自作、装着し、配線を隠す事とさせて頂きました

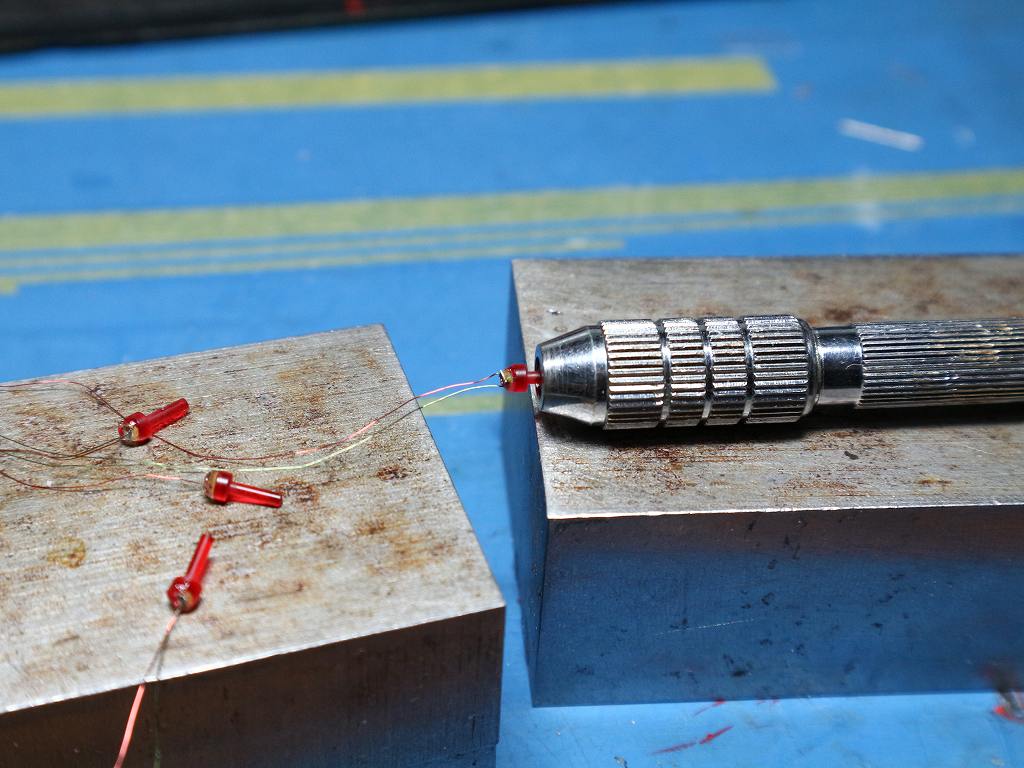

テールライトを製作しているところです ⇒ 配線は、0.1 mm エナメル線です
遮光、取り付け用の熱収縮チューブを取り付けています

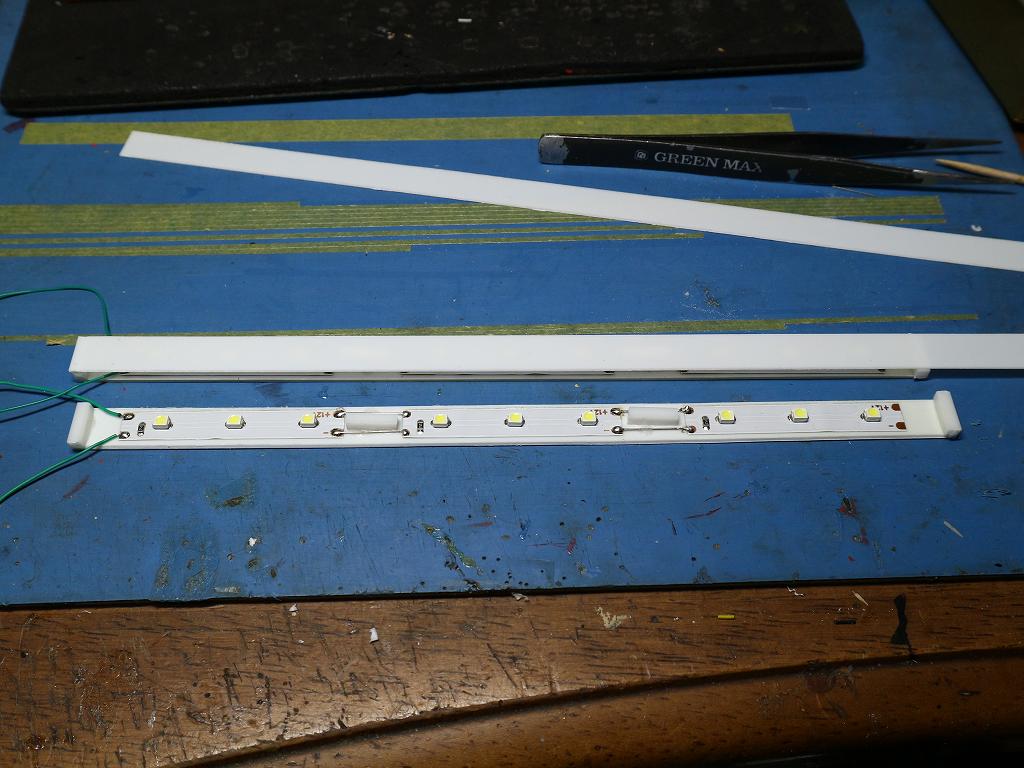

ベースのプラ板に取り付けた、室内灯のLEDテープです
この後、散光用カバー、0.5t のプラ板を接着しています
装着した、SDN136PS です
モーターを使用していませんので、認識用に2Pのコネクターを装着しておきました
モーターをつながないと認識しないので、読み込みができません
CV設定を変更する場合は、オペレーションモードで設定すると良いですよ
参考 設定CV値
| FAB キハ35 | #511 | . | SDN136PS | . | CV29=39 |
| ファンクションキー | CV番号 | . | デコーダの電線色 | ||
| . | . | . | 白 | 黄 | 緑 |
| 電線ごとの数値 | . | . | 01[01] | 02[02] | 04[04] |
| ライト | . | . | ヘッドライト | テールライト | 室内灯 |
| F0 前進 | CV33 | 05 | ● | . | ● |
| F0 後進 | CV34 | 06 | . | ● | ● |
| F1 | CV35 | 0 | . | . | . |
| F2 | CV36 | 0 | . | . | . |
| F3 | CV37 | 0 | . | . | . |
| . | CV13 | 207 | . | . | . |
| . | CV2 | . | . | . | . |
| . | CV3 | . | . | . | . |
| . | CV4 | . | . | . | . |
| . | |||||
| FAB キハ35 #512 | . | DN136D | . | ||
| ファンクションキー | CV番号 | . | デコーダの電線色 | ||
| . | . | . | 白 | 黄 | 緑 |
| 電線ごとの数値 | . | . | 01[01] | 02[02] | 04[04] |
| ライト | . | . | ヘッドライト | テールライト | 室内灯 |
| F0 前進 | CV33 | 05 | ● | . | ● |
| F0 後進 | CV34 | 06 | . | ● | ● |
| F1 | CV35 | 0 | . | . | . |
| F2 | CV36 | 0 | . | . | . |
| F3 | CV37 | 0 | . | . | . |
| . | CV13 | 207 | . | . | . |
| . | CV2 | . | . | . | . |
| . | CV3 | 04 | . | . | . |
| . | CV4 | 02 | . | . | . |

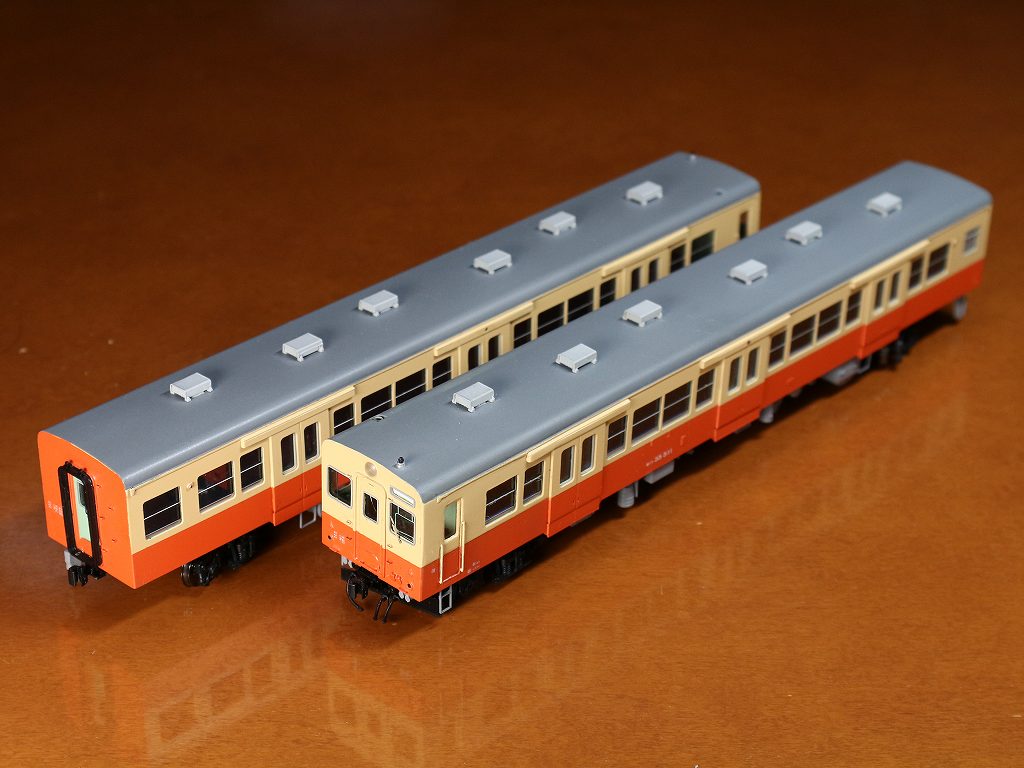

完成です、可愛がってやって下さい
-------------------------------------------------------------------------------
製作記録
2017/10/17 キットが届きました
製作内容
| FAB 国鉄キハ35 M車 |
| イモンカプラー装着 |
| SDN136PS (音源自作 装着 ZIMO スピーカー装着 |
| ヘッドライト点灯仕様 |
| テールランプ点灯仕様 |
| 室内灯点灯仕様 |
| 両軸モータ１２２０Ｄ１２−１０−２０ |
| ＥＣ１１８ モーターホルダ１２２０ |
| １２ギ１３：１ＰＬ２４．１ φ９．８ |
| １２φ ９．８プレートＰＬ洋白黒車輪 6個 |
| ６５０１ Ｕジョイント１．５?２．０ |
| ＤＣ０１５ 床下器具セット キハ２８ |
| ＤＣ００５ 器具箱２個キハ５８系用 (2個入りT車共用) |
| ＥＣ０２０ 信号煙管（Ａ） |
| ＤＣ０１１ 押込ベンチレーター 角型 |
| ヘッドライトレンズ 自作装着 |
| 全軸集電加工 |
| デフロースター装着 |
| スノープラウ装着 キハ28複線用 |
| 座席装着 |
| 乗務員はしご装着 |
| FAB 国鉄キハ35 T車 |
| イモンカプラー装着 |
| DN136D 装着 ライティング用として装着 |
| ヘッドライト点灯仕様 |
| テールランプ点灯仕様 |
| 室内灯点灯仕様 |
| １２φ ９．８プレートＰＬ洋白黒車輪 |
| ＤＣ０１５ 床下器具セット キハ２８ |
| ＤＣ０１１ 押込ベンチレーター 角型 |
| ヘッドライトレンズ 自作装着 |
| 全軸集電加工 |
| デフロースター装着 |
| スノープラウ装着 キハ28複線用 |
| 座席装着 |
| 乗務員はしご装着 |
両車輌ともに、M車仕様をお勧め致しましたが、
M-T 編成で可との事で、M-T 編成で製作します
勾配大、急曲線のレイアウトの場合、M-M仕様での製作を、お勧め致します
※ IMON製の足回りの場合、結構、非力、索引力がありませんので、ご注意ください

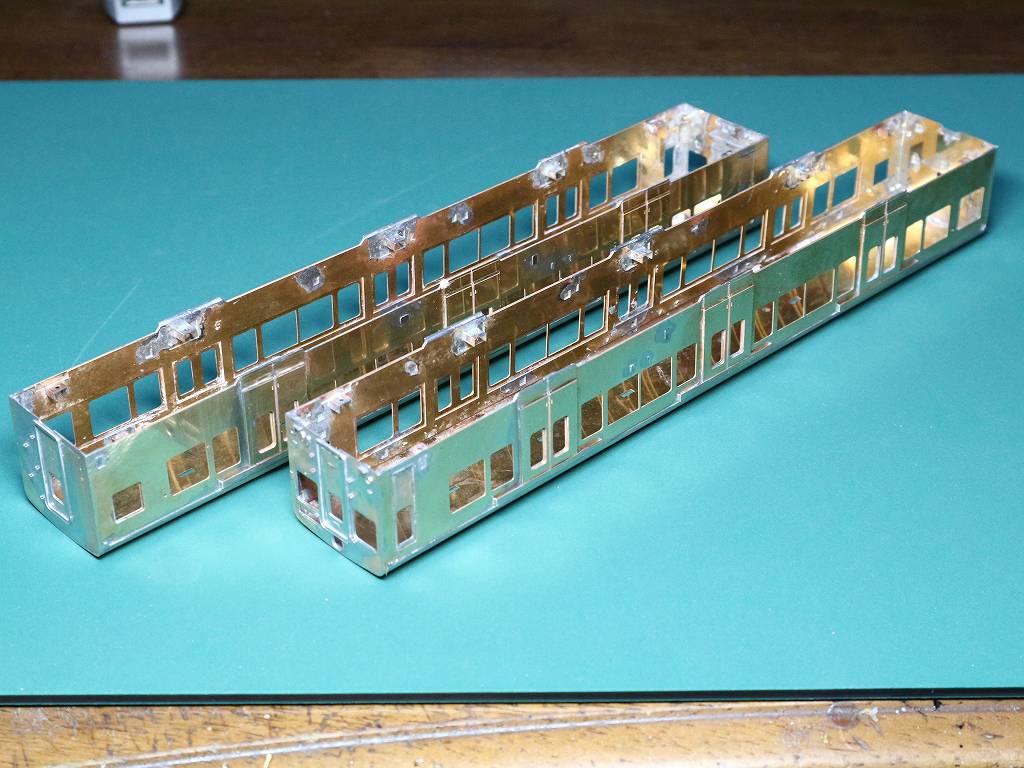

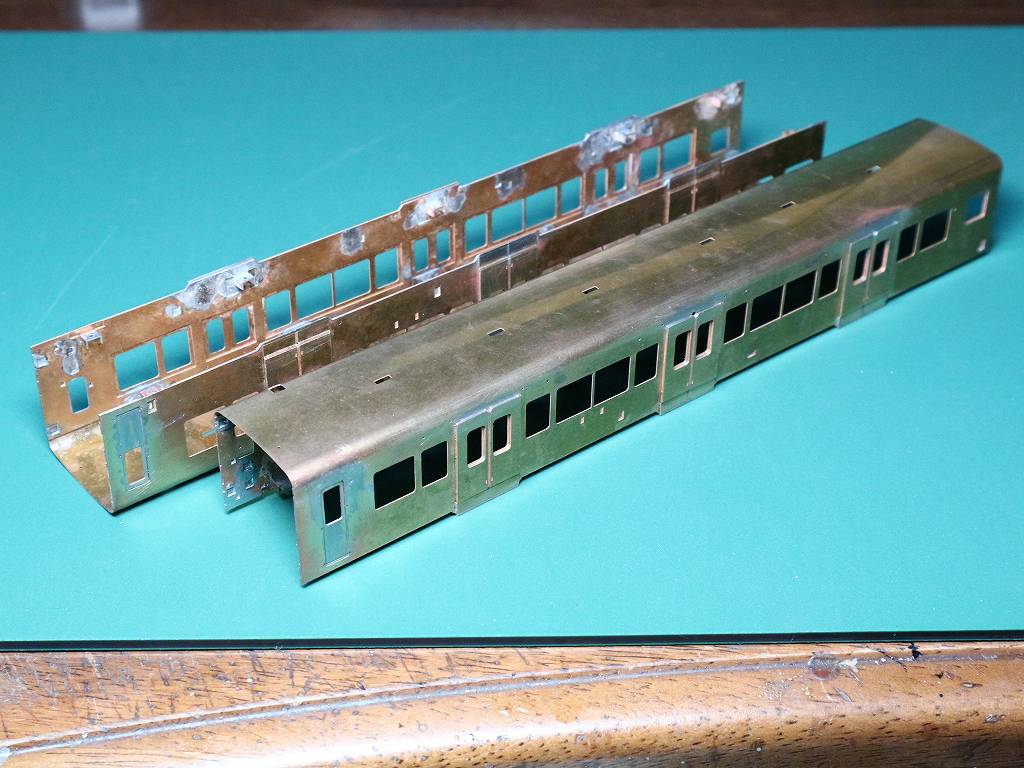

2018/1/29 内張りをしてドアを装着しました
明日は、細かい部品を取り付けます

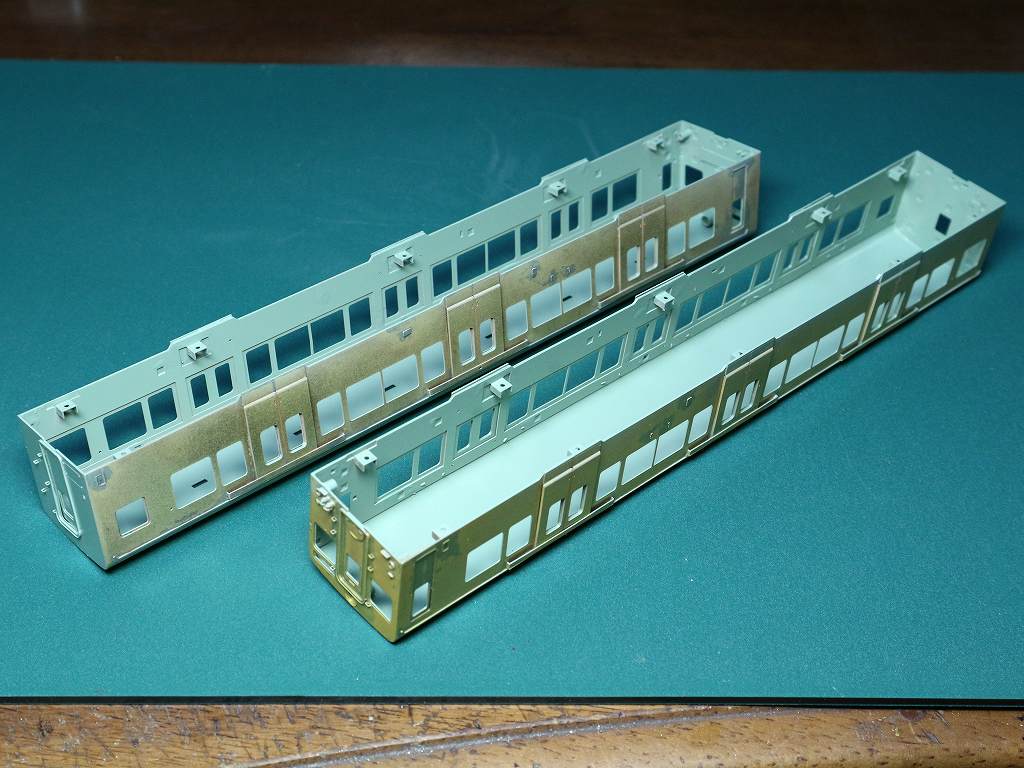

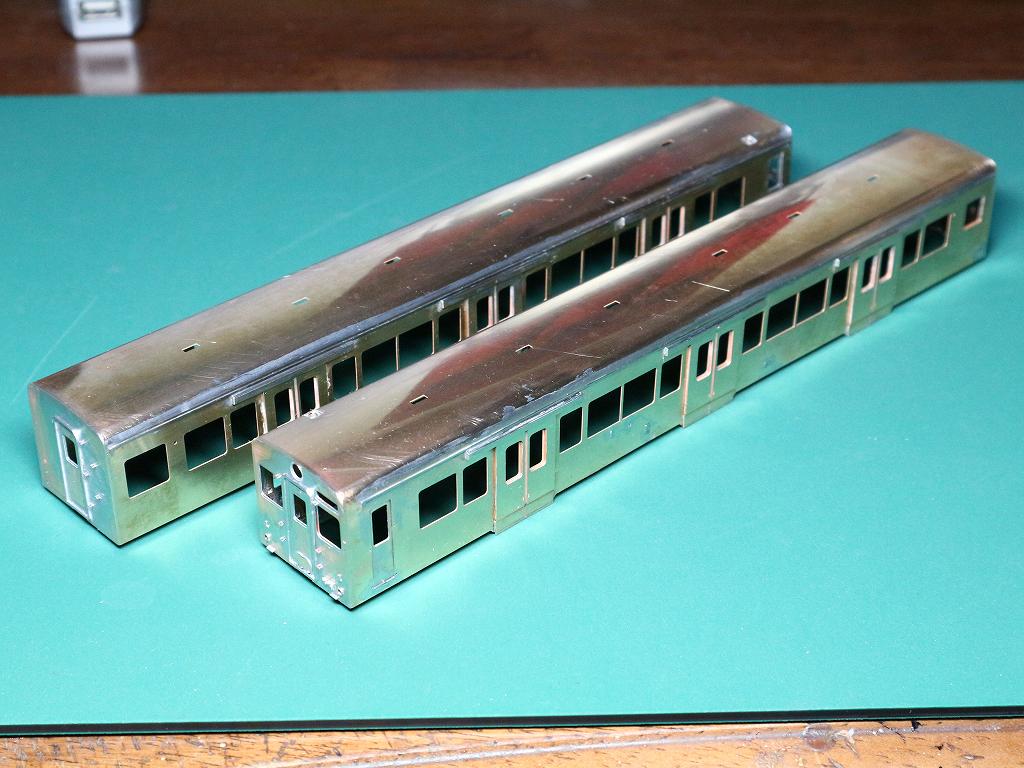

2018/1/31 やっとボディが出来ました
手摺り、信号煙管、ワイパー、サッシュ、Hゴム、ベンチレーター、渡り板、車側表示灯は、
塗装後接着
このキット、ワールド工芸さんの製作なのです ⇒ 精度は抜群です
しかし、細かく面倒この上ありません
⇒ 手間が倍掛かります、イモンさんのキット並です

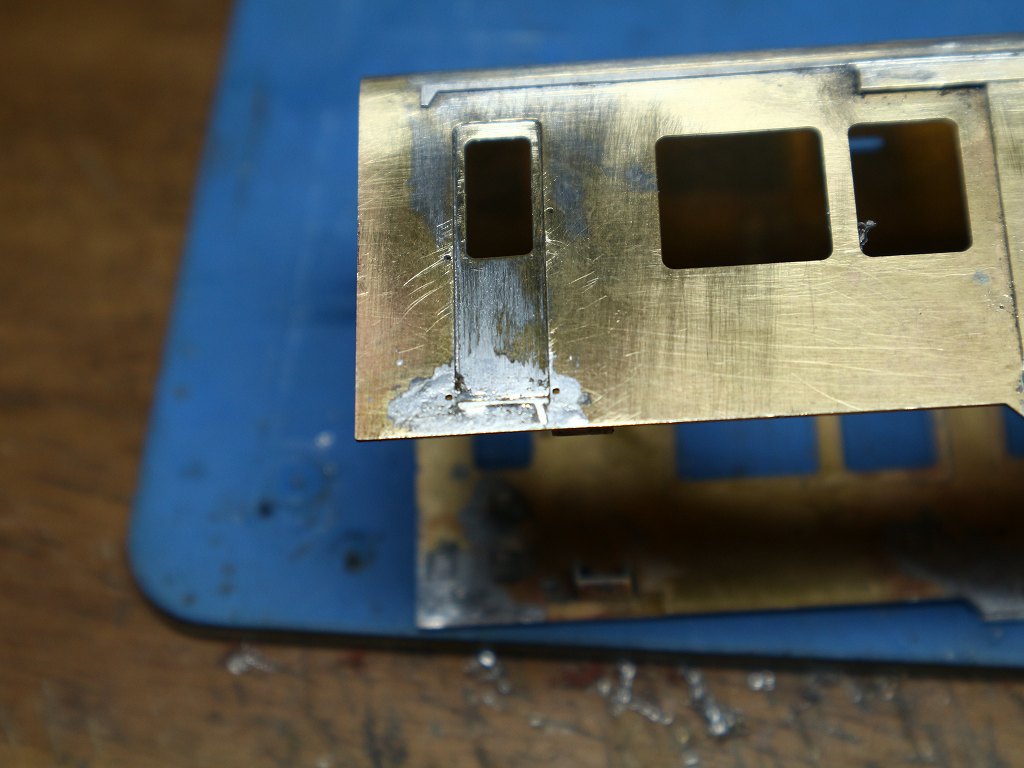

行先標の取り付け枠、こんなのなんで半田付けなんですか、、、???
ステンのエッチング板の枝から切り離すのに大変です バリをいちいちヤスらなくてはなりません
靴擦り、何でこんなの半田付けさせるのですか
枝から切り離すと、曲がるのですよ
カッターの大で、押し切りするしかありませんでした ⇒ バリをヤスるも大変です
位置決めの穴すらないのです
明日から下廻りに移ります
2018/2/3 出ました、欠品です

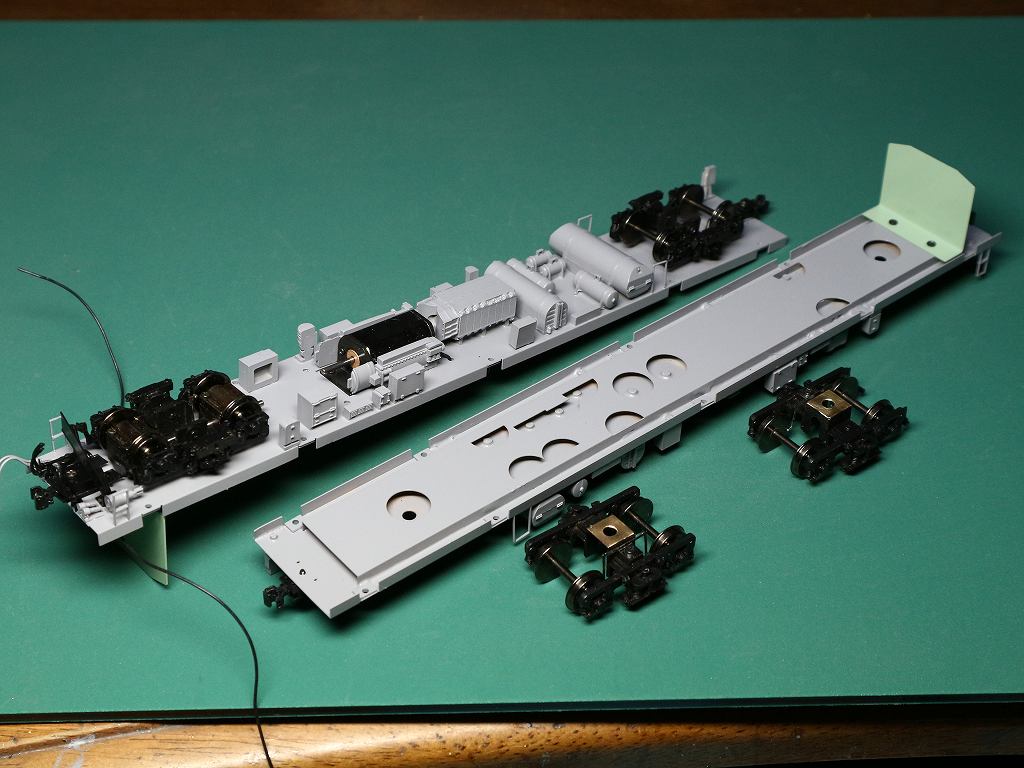

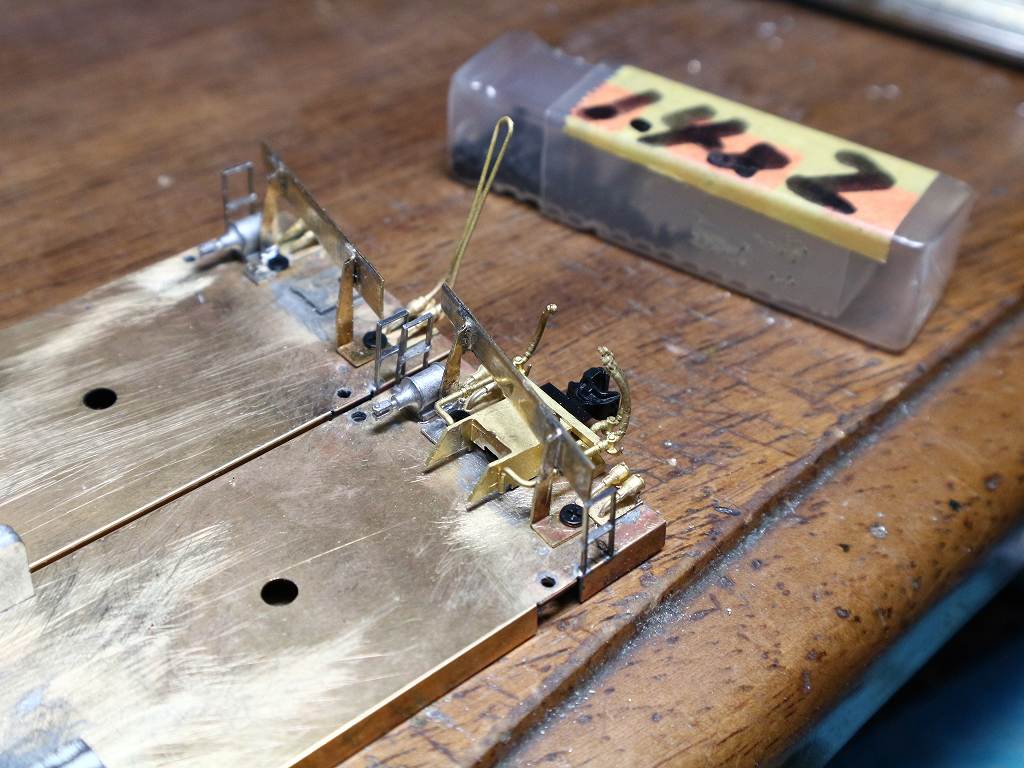

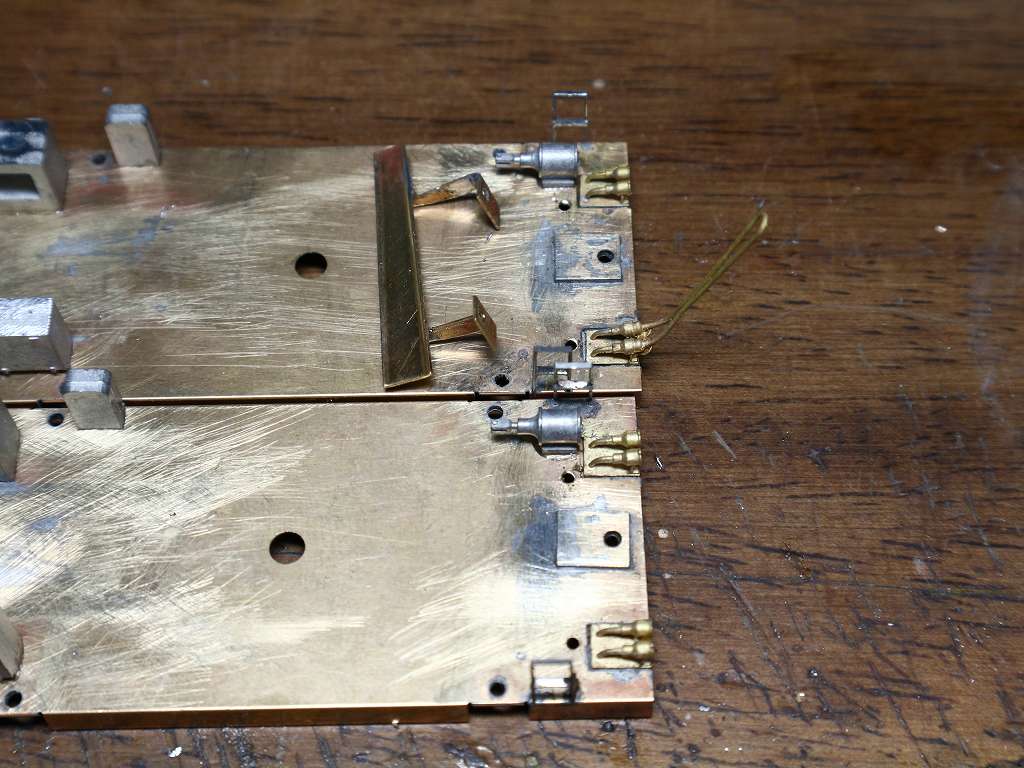

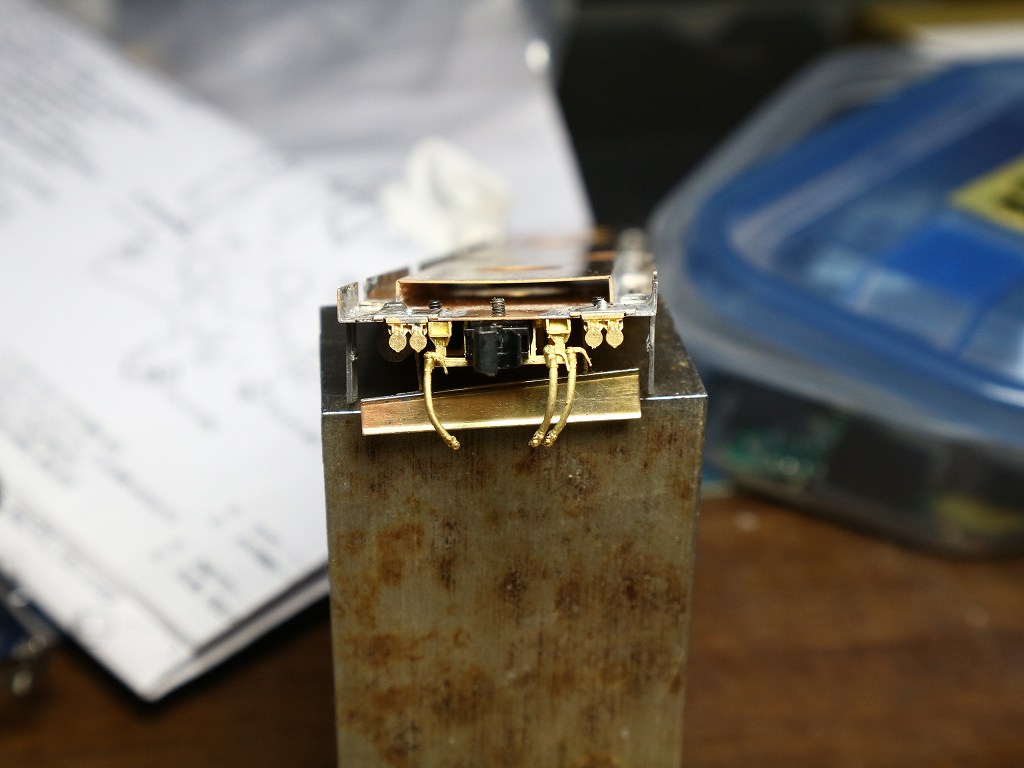

床板を組立、エアーホースを取り付け、ハシゴを取り付け、まして、
IMON カプラーが装着出来るように、加工し、高さを調節、試着してみて完了

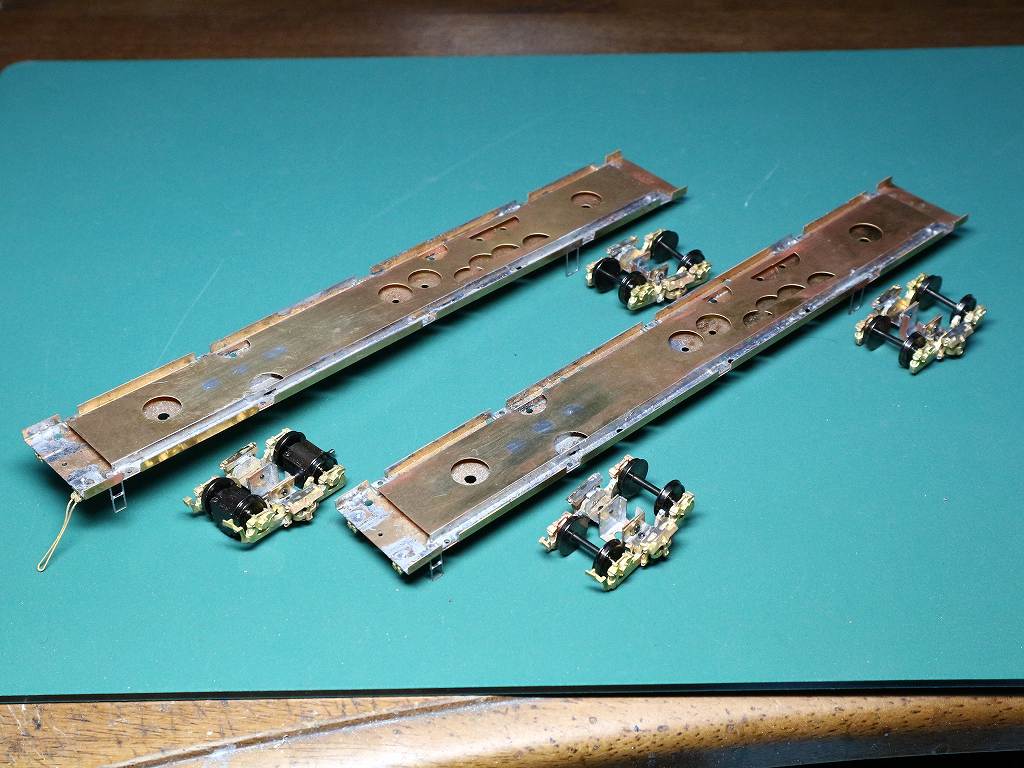

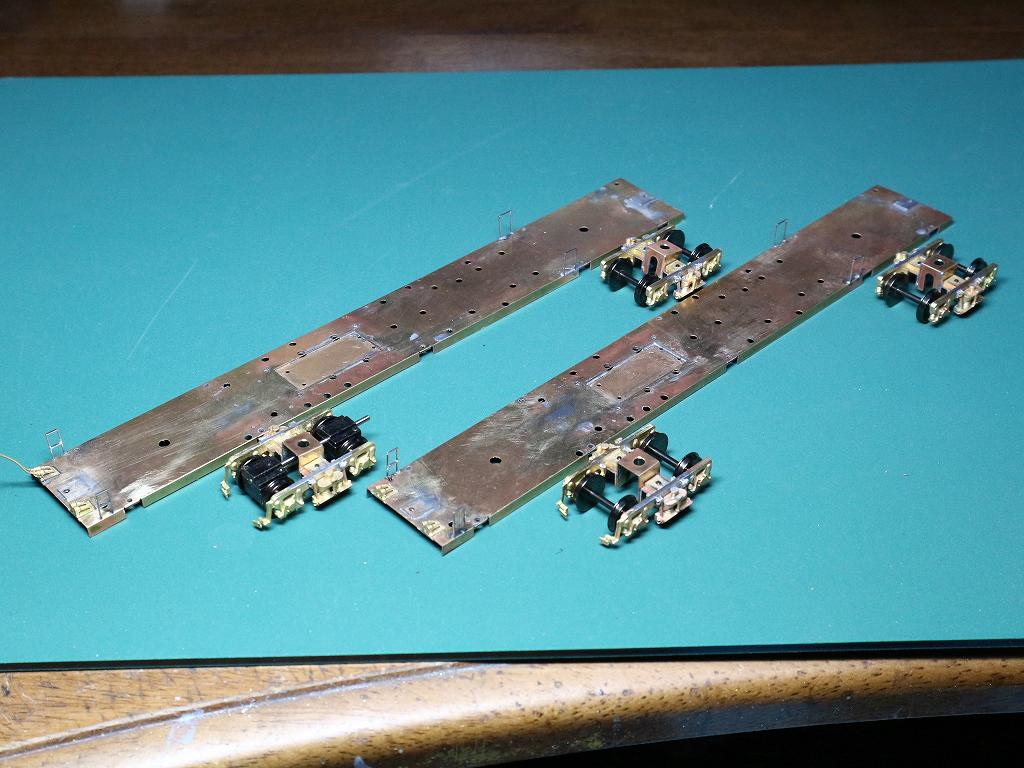

いよいよ台車に取り掛かり、車輪、IMON ギヤを取り付けました
で、車体に取り付けようと、ボルスター回りの部品を、、、、と、そろえにかかった時でした
何と、部品が足りません ⇒ 2輌分、4個全て部品袋に入っていませんでした
初めて製作する、FAB さんのキット、最初から欠品に出くわしました
FAB さん、HP を見ると、営業日が大変少なく、電話での連絡が今日は取れませんでした
で、メールは送ったのですが、まだ、返信連絡は有りません
ワールドさん製作のキットとのことでしたので、ワールド工芸さんに電話をしてみました
製造完了した時に全ての部品は、FAB さんに引き渡しているので、
部品の在庫はないとのことでした
月曜日にFABさんの車輌製造時に居た社員が出勤するので、聞いてみてくれるとの事でした
もし、手持ちの部品がワールドさんに有ったとしても、一応、FAB さんには
連絡を取ってほしいとの事でした ⇒ まっ、それは、当り前のことですが、ありがたい事です
さすがに、ワールドさんは、丁寧で、ユーザーの気持ちを理解して下さいます
まぁ、とにかく、不具合時の対応で、メーカー、販売店さんの正体が判りますからね
FABさん、どのように対応頂けるか、様子待ちです
上図の座付き平座金が4個入っていませんでした
Φ3.0の穴を枕梁に開けてしまったので、正規部品が是非とも欲しいと思います
自作しても車高に差し障る部品なので、早急に部品を支給して頂かないと困ります
部品が来ないと、仕事に差し障りが近日中に起こってしまいます
明日は、床下機器を取り付け、座席でも作りますか、、、、

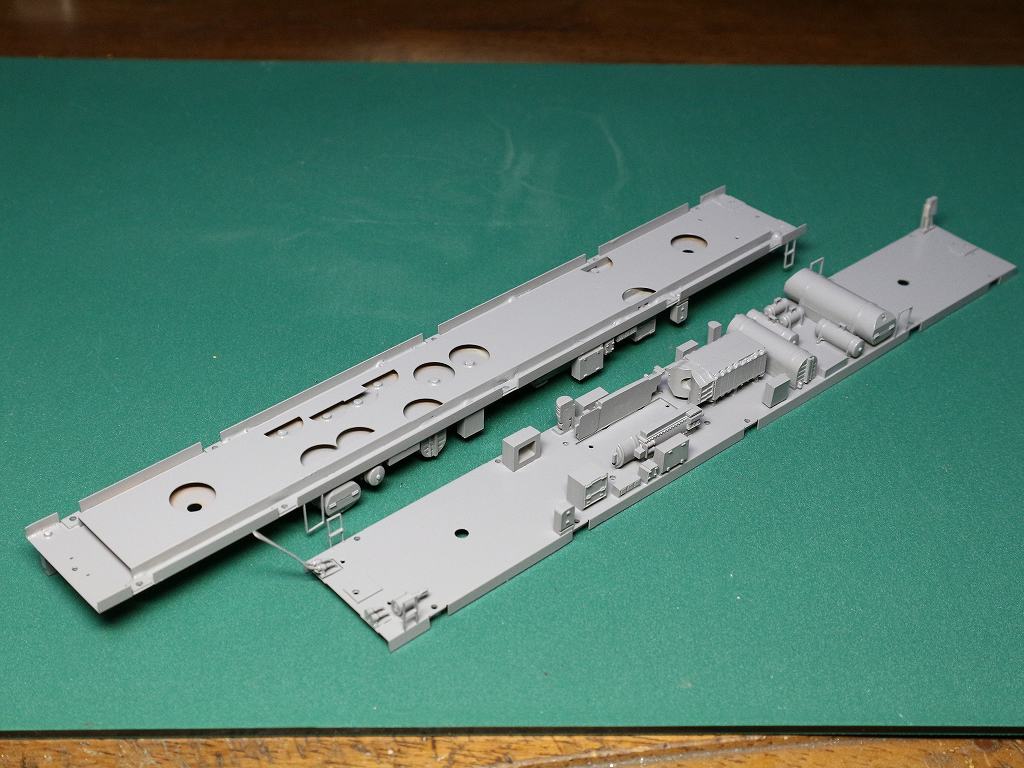

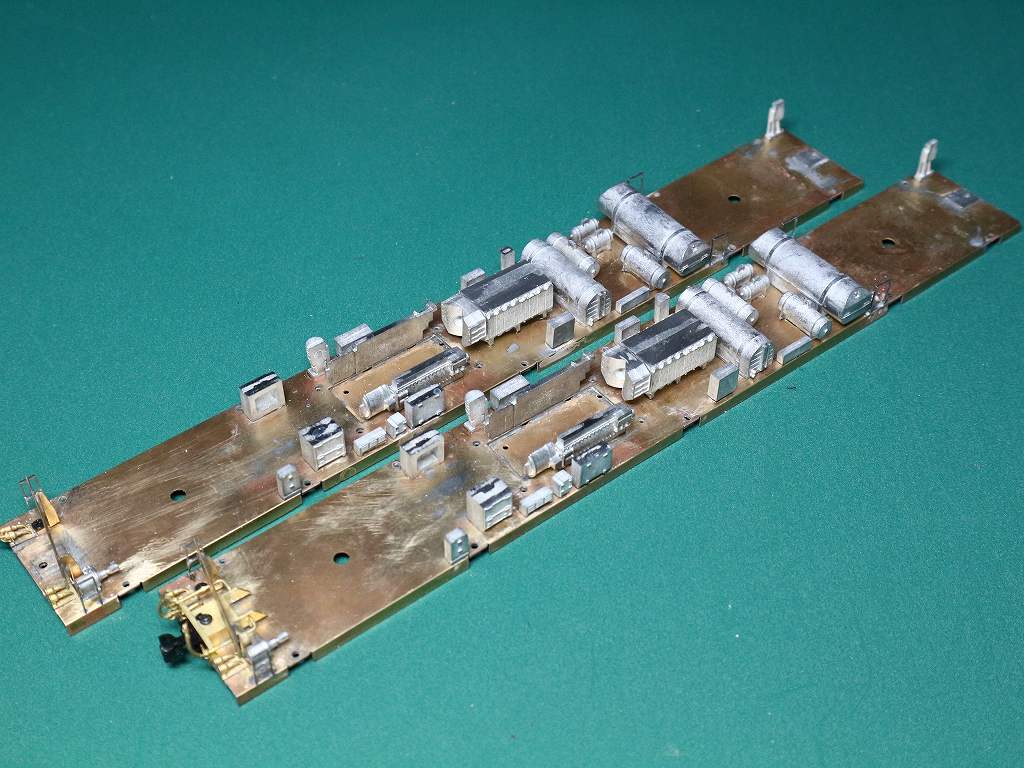

2018/2/4 床下機器を取り付けました

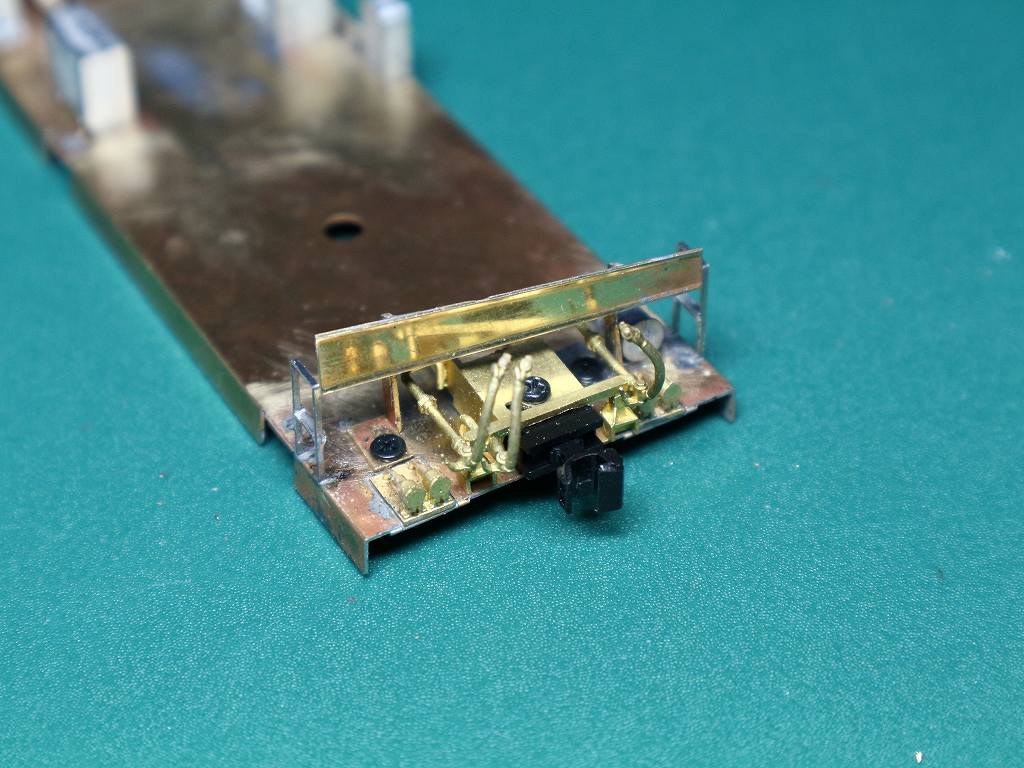

床下機器を取り付けて、IMONカプラー、スノープラウを取り付けて見ました
スノープラウは、IMON さんのキハ28用を加工して取り付けました
M1.4 x 2 の大頭平薄ビスを使用
スノープラウの片側の脚、ブレーキシリンダーと干渉するので、
取り付け座を反対に曲げ直してビス留め、使用しています
床板にM1.4のタップを切りました
スノープラウを先に床板に留めてからでも、胴受け、カプラーがビス留めできます
スノープラウの脚位置も実車と同じジャンパー栓の間に装着しました
ただ、台車の前に一体で、付いている排障器がスノープラウ脚に干渉するので、
取り付け位置、角度は、現実に即し、可動させる事を重点に配置、修正しています
欠品部品の件
2018/2/5 0:11 夜中に、FAB さんから、返信がありました
以下内容
吉田様
お世話になります。
不足部品の件ですが、部品不足の場合、キット購入店へ部品不足の旨、
お伝えていただいて、キット購入店から当店への請求をお願いしております。
お手数をおかけしてしまいますが、吉田様へ組立依頼をされたお客様へ、
キット購入のお店へ請求するようにお伝え願えないでしょうか。
よろしくお願いいたします。
との事でした
因って、施主様にはご面倒をおかけする事にはなりますが、
施主様に内容をメールいたしました
部品が間に合わないので、試運転は、省略いたします
明日は、塗装に掛かります
2018/2/6 塗装に掛かりました
内装色の淡緑 1号を吹きました
貫通扉も最初に吹いておきます

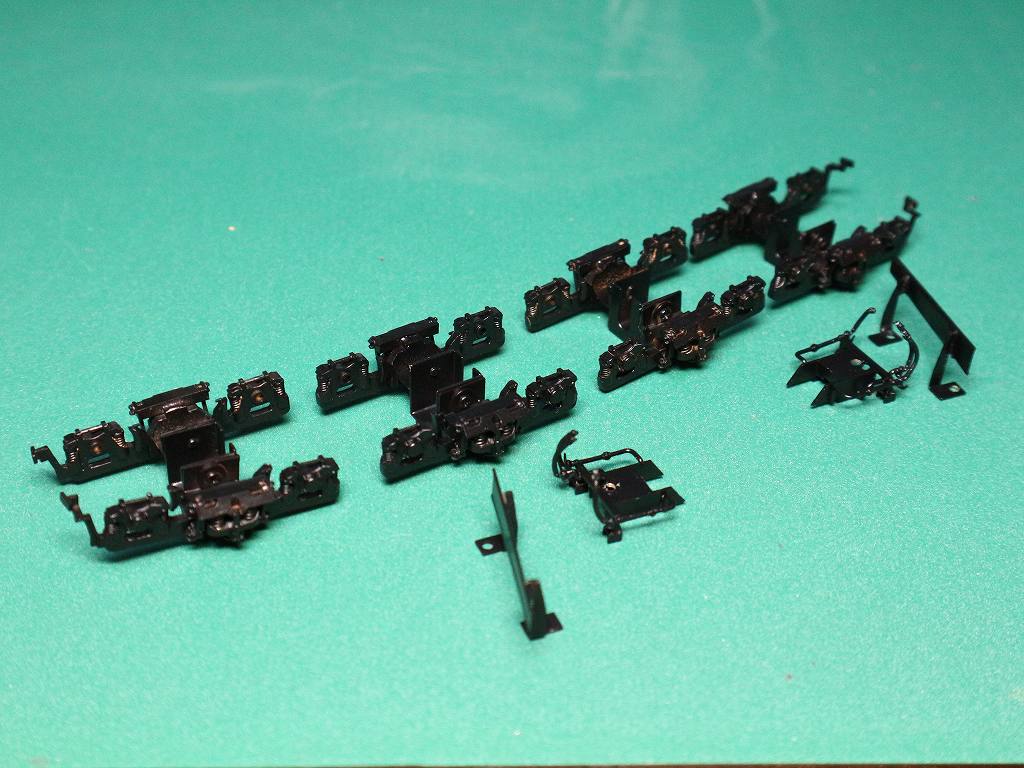

床下は、ねずみ1号を吹きました
台車、スノープラウは、黒です
運転室との隔壁を作りました 室内灯の光が運転室に漏れると見苦しいですから、、、
⇒ 窓が開いていないですが、良しとして下さい、まっ、サービスで作りましたから
角型ベンチレーター、調合色で吹きました
Hゴム、角型ベンチレーターと同色にしています
欠品部品、届くのは来週の中頃になるようです
⇒ IMONさんから連絡がありました、( 施主さん、IMONさんからの購入なのだ )
FABさん現在、不在で、週末に東京に帰ってくるので、それからの発送になるとの事どす
もう一週間したら、完成してしまいますよ ⇒ 因って、少しペースを落とします
明日も塗装を引き続きします
2018/2/7 下廻りができましたが、、、、
FAB さんから、欠品部品が届かないので、これ以上組めません
集電板は、IMON さんから、分けて頂いた、部品を取り付けました ⇒ 正規部品です
これで、全軸集電となります

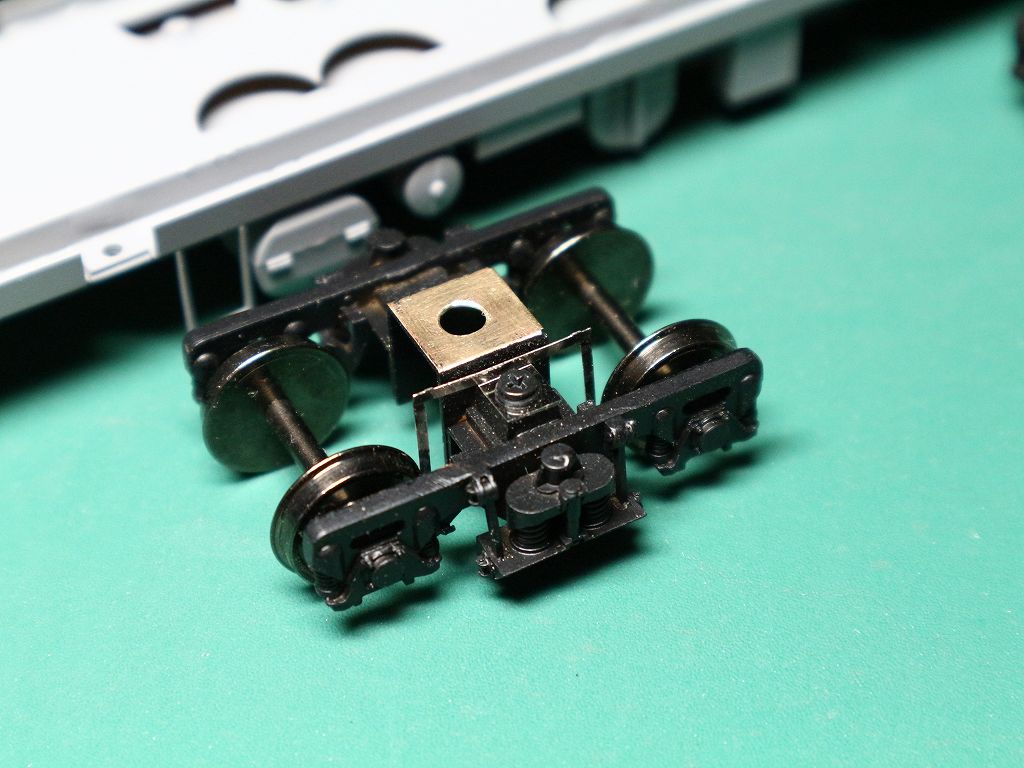

付随台車、集電板を上から見た画像です
⇒ 取り付け座(ベークライト)を自作改造して取り付けています
塗装は、クリーム4号 ( 自家調合 ) を吹いたところです
⇒ 塗り分けにかかりますが、時間がありますので、ゆっくり乾かします
明日は、マスキングして朱色4号を吹きます

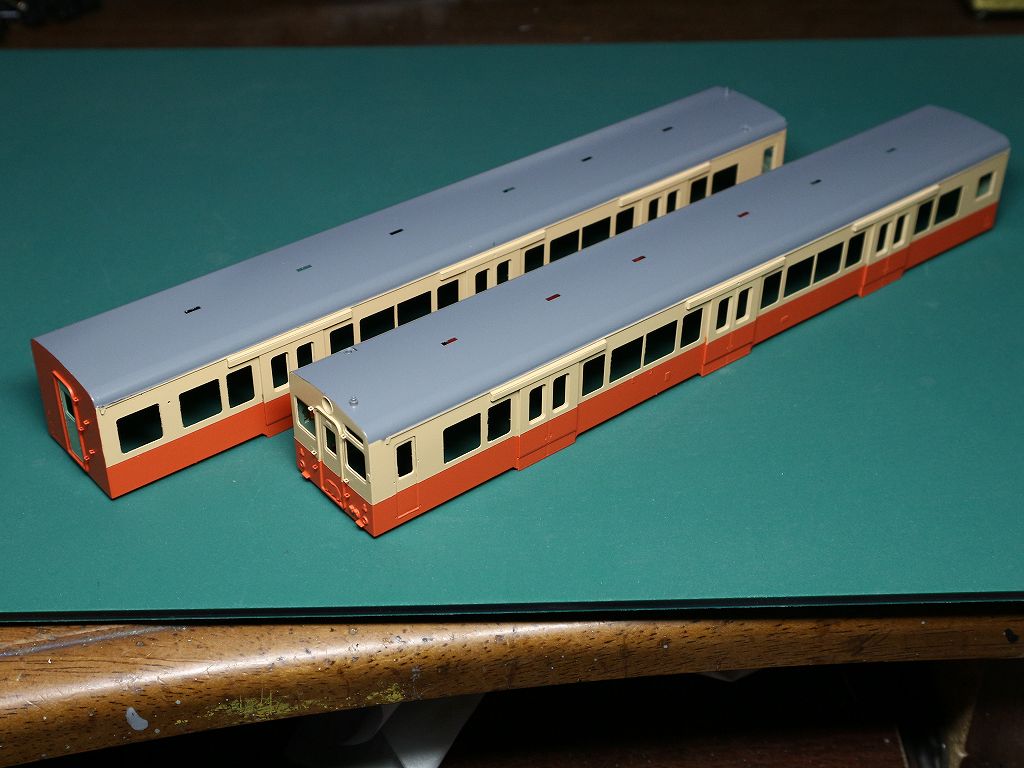

2018/2/9 塗り分けが出来ました
屋根は、塗料を調合しました ⇒ イモンさんの完成品、DC色に合わせています
クリーム4号もイモンさんの色調に合わせています

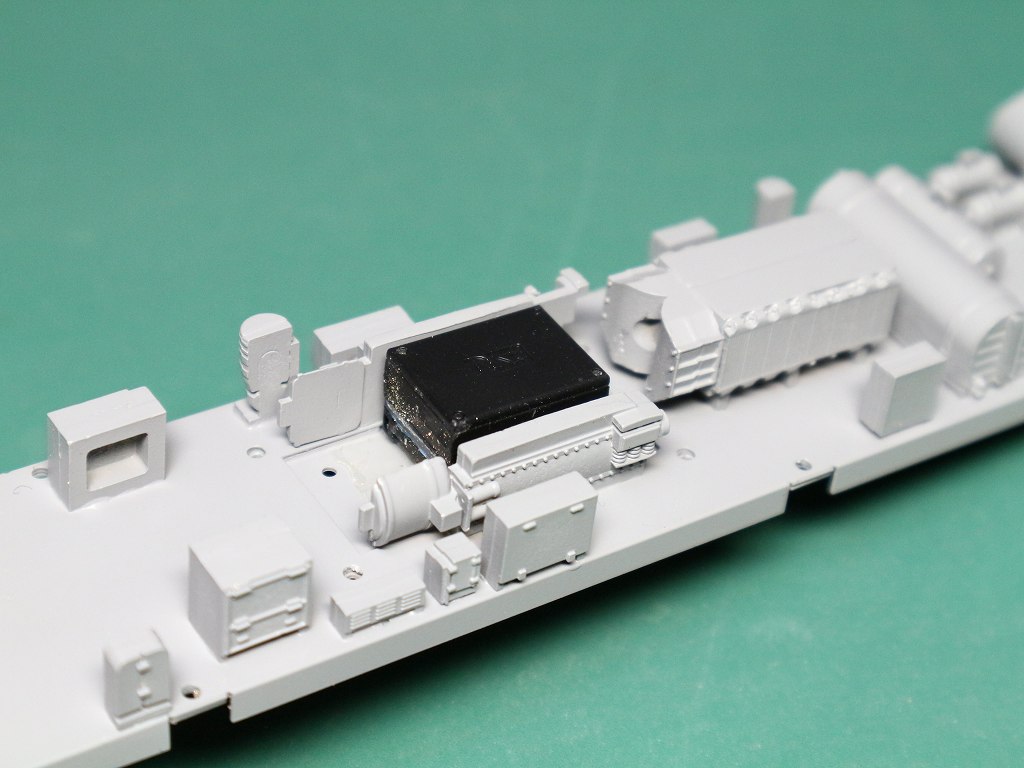

デコーダーの配置を変更しました
固定編成と認識しましたので、M車にDN136PS を搭載し、
T車にスピーカーを設置するに伴い、SDN136PS を搭載しました
ZIMOのスピーカーがなかったので、同等品、同サイズのESUを搭載しました
※ 室内に座席、室内灯を装着する為、
デコーダー、スピーカーの設置を見栄えを犠牲にしない場所に設置しました
デコーダーは、ヘッドライト、テールライト、室内灯のLED化の邪魔にならない位置、
また、室内の見栄えを損なわない位置としました

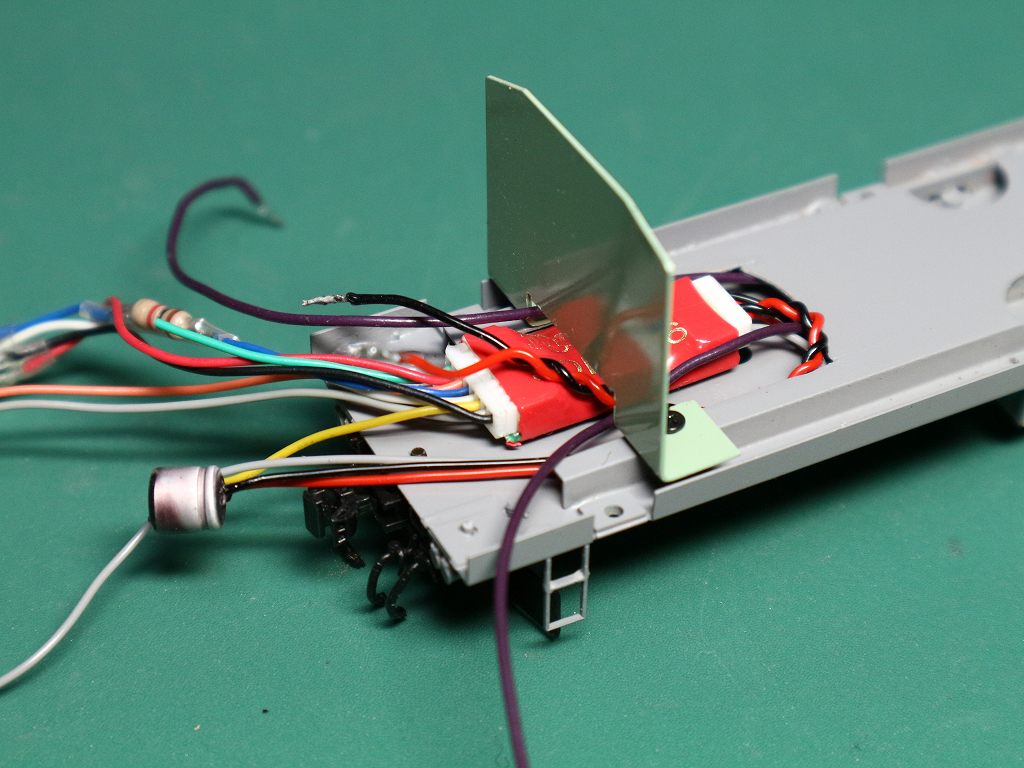

⇒ 隔壁を加工して、運転室床上に設置しました
明日は、Hゴムを装着して、デカールを製作します

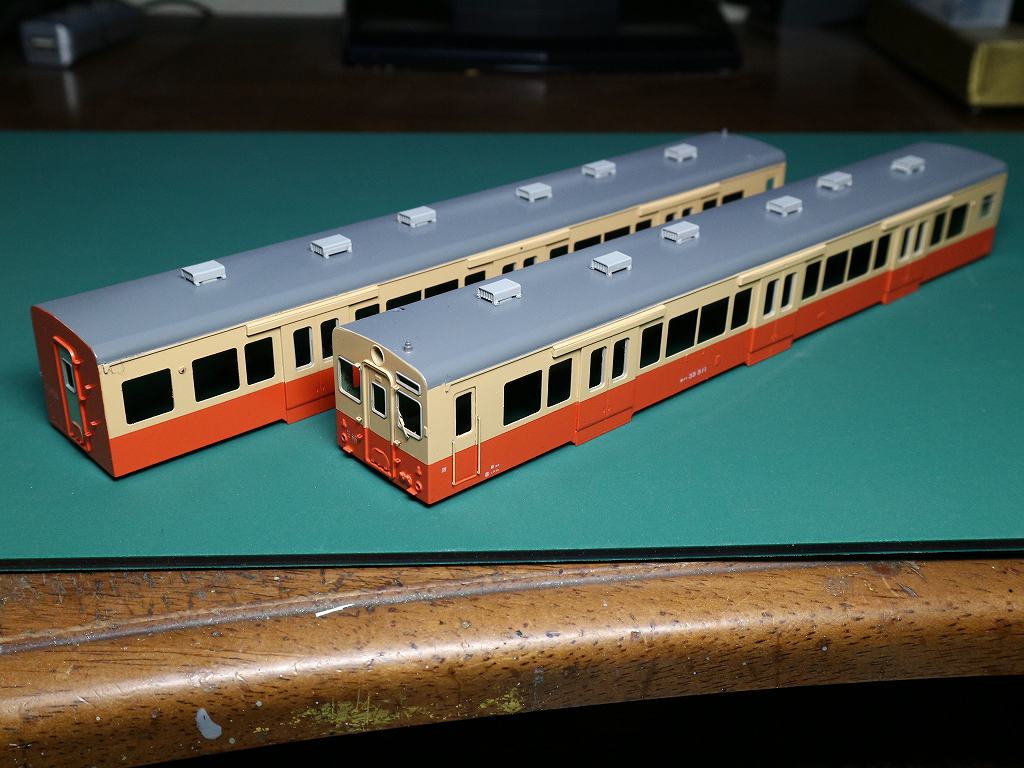

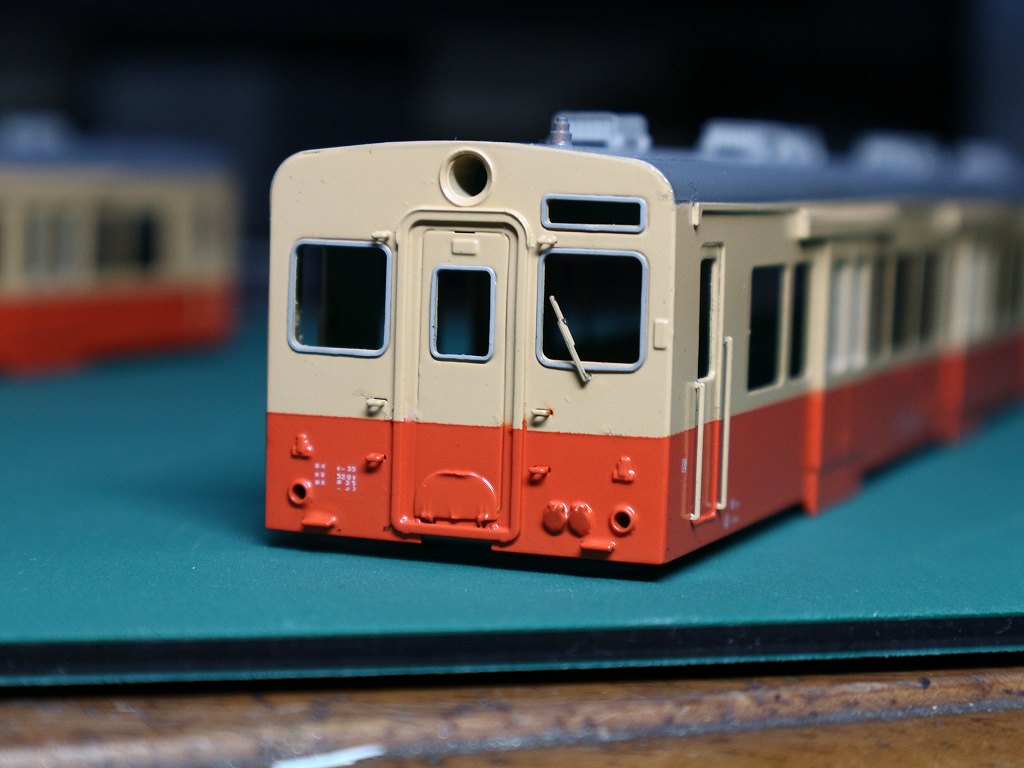

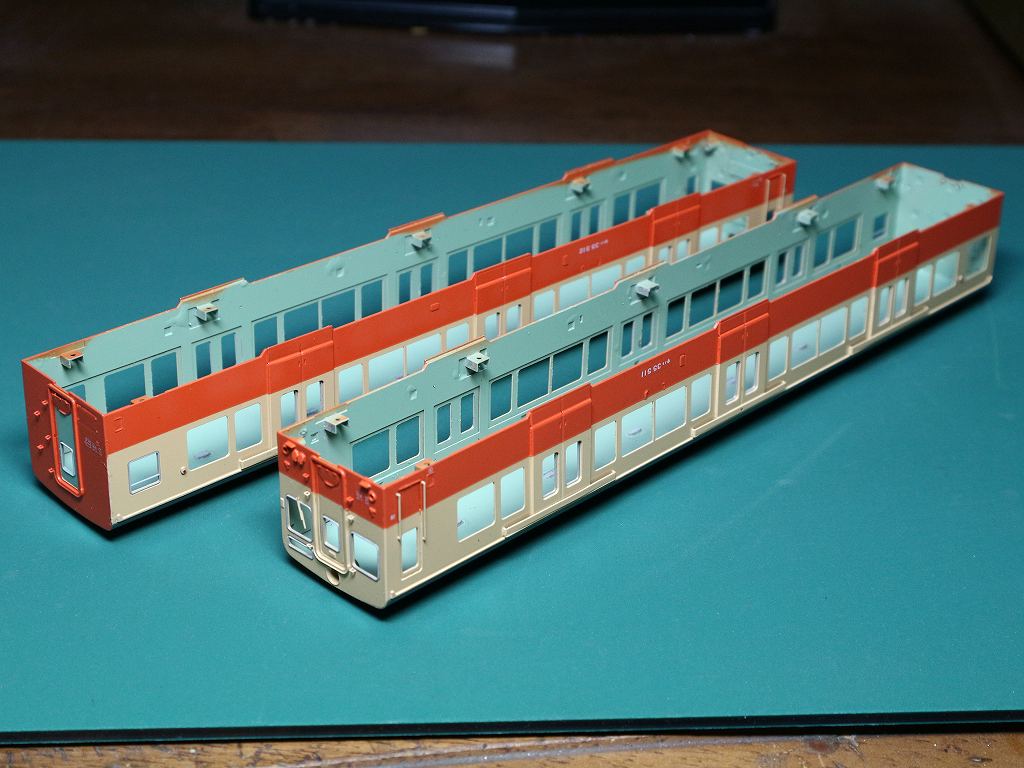

2018/2/11 デカールを貼り、トップコートを吹きました
新ヨシ キハ35 511、35 512 としました
このキット、Hゴムを装着するのが大変でした
わざと、UPにしています ⇒ 塗り分けの補修を後でしておきます
明日は、艤装を行います

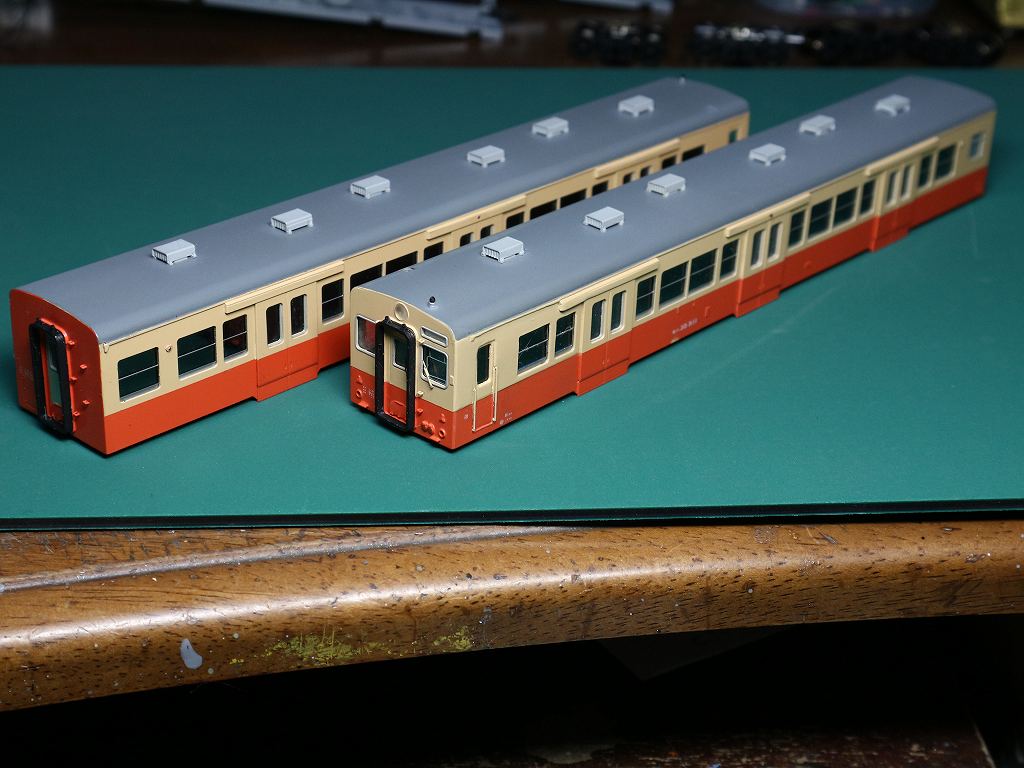

2018/2/14 ボディが出来ました
FABさんから、やっと、欠品部品が届きました
⇒ \82 の定形郵便でした、お詫びの文面も入っていませんでした
施主さんが、IMON さんでキットを購入されていたので、助かりました
何時も、良くしてくれる原宿店の方が担当で、FABさんと連絡を取って頂きました
どうもお世話になりました
この部品です ⇒ 2輌分、4個入っていなかったのです
明日から、DCC化に掛かります
