WSM/KTM　PRR J-1 Texas 2-10-4 レストア記録
DCC化　No.6453号機

2022/8/15　YOU TUBE に、UP しました



2022/7/19　DECODER 交換完了

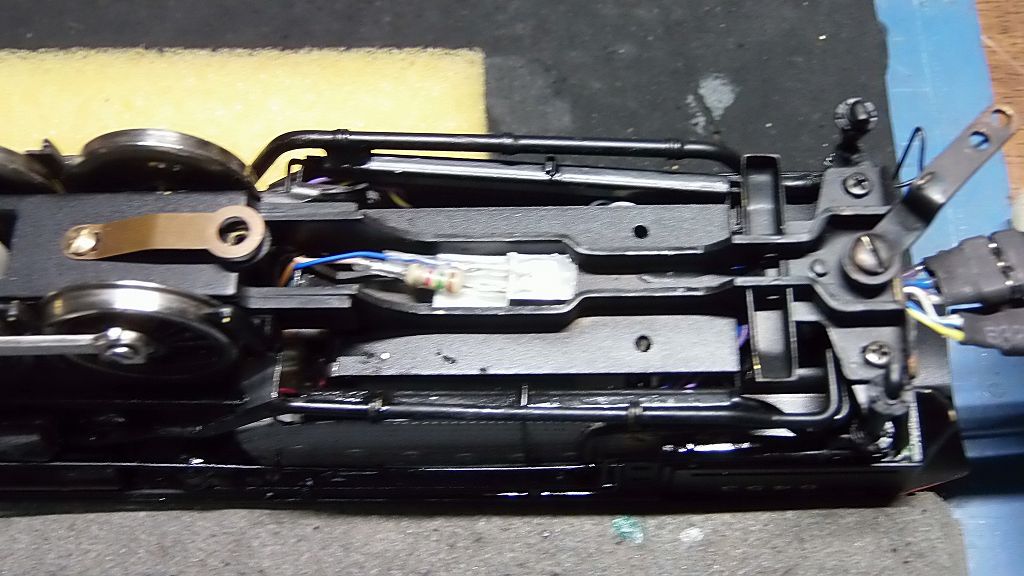

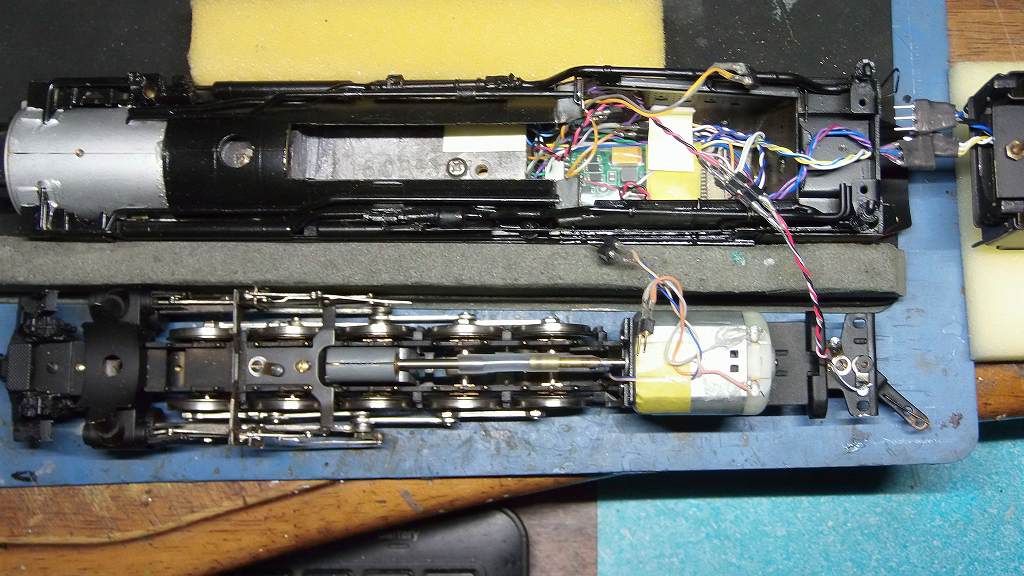

MOTOR の上に DECODER を載せました　⇒　ギリギリです
CHUFF センサーは、撤去しました



FRONT SPEAKER QSI HB-23 8Ω 2W を煙室に押し込み



TENDER　DOG-HOUSE 窓ガラスを挿入
R-CABIN LIGHT を装着
標識灯赤をLED1608 RED を2個製作・装着
標識灯電球色を LED 1608 電球色　製作・装着、配線はR-HEAD LIGHT と、共用

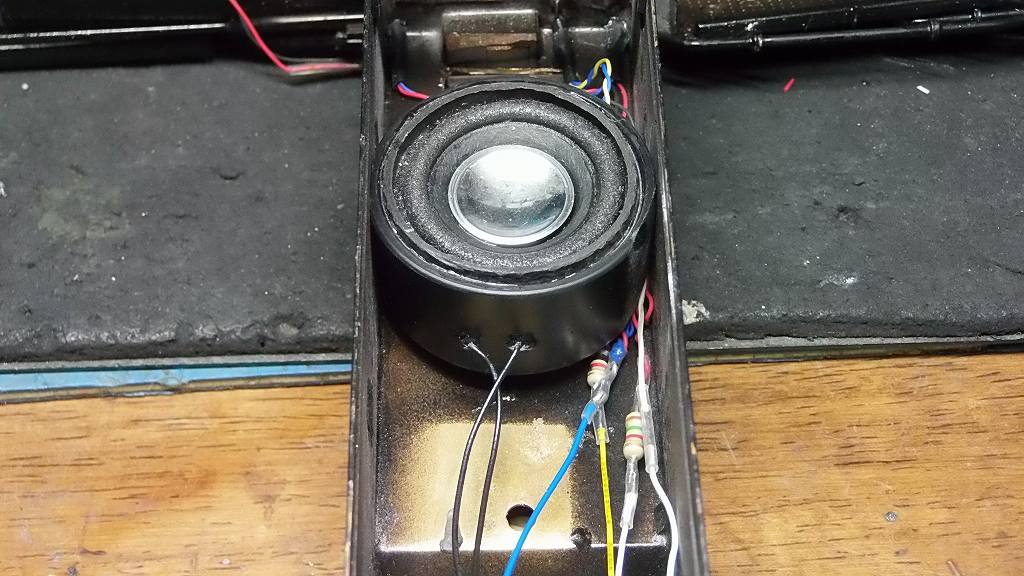

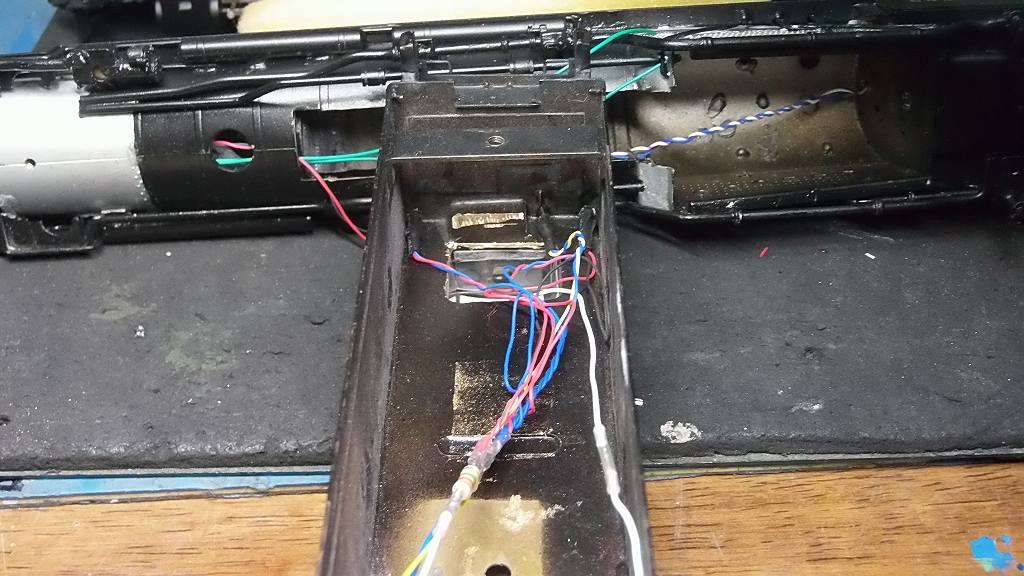

TENDER に、REAR-SPEAKER は、QSI HB Φ31 8Ω 2W を搭載



FIRE-BOX 角型 LED RED 2x3x4 を装着

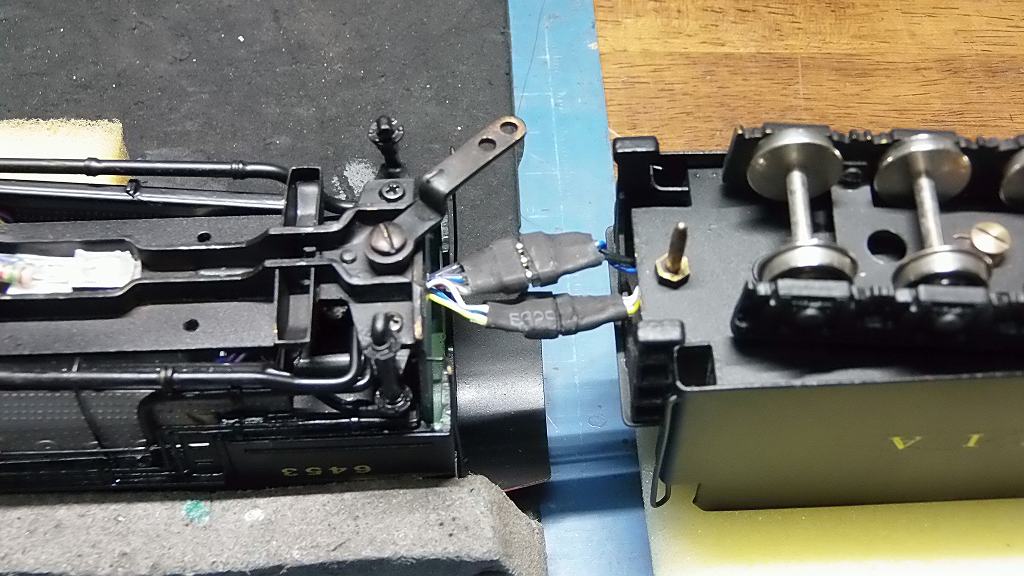

コネクターは、誤接続防止に、1インチピッチと、2.0 P の 2種類に分けました

設定CV値

KTM PRR J-1		QSI TITAN-U		HB 23 8Ω 2W		QSI Φ31 8Ω 2W		FC-280SA
#6453	F	デコーダの電線色
配線色		白	黄	緑	紫	白緑	白青	白紫	白灰	橙白	黄白
		L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
ライト		F-HDL.	R-HDL.	F-MSL.	No BD	F-MKL	R-MKL	F-CAB	R-CAB	F-BOX	F-BOX
実施配線		F-HDL.	R-HDL.				R-MKL	F-CAB	R-CAB	F-BOX
単機運転	F0	●	●				●	●	●	●
索引運転	F10	●						●	●	●
CREW TALK	F12

明日は、病院に行きますので、後日、YOU TUBEにUPします

----------------------------------------------------------------
レストア挑戦記録

2013/9/10　オクで、良質な品物を手に入れました

よさそうな品物でしたので、網を張ってしつこく入札をし、落札しました
荷物が届き試運転してみるとメンテナンスも良く、
何の問題も、ありませんでした
ジョイントゴムのスリップくらいのものでした

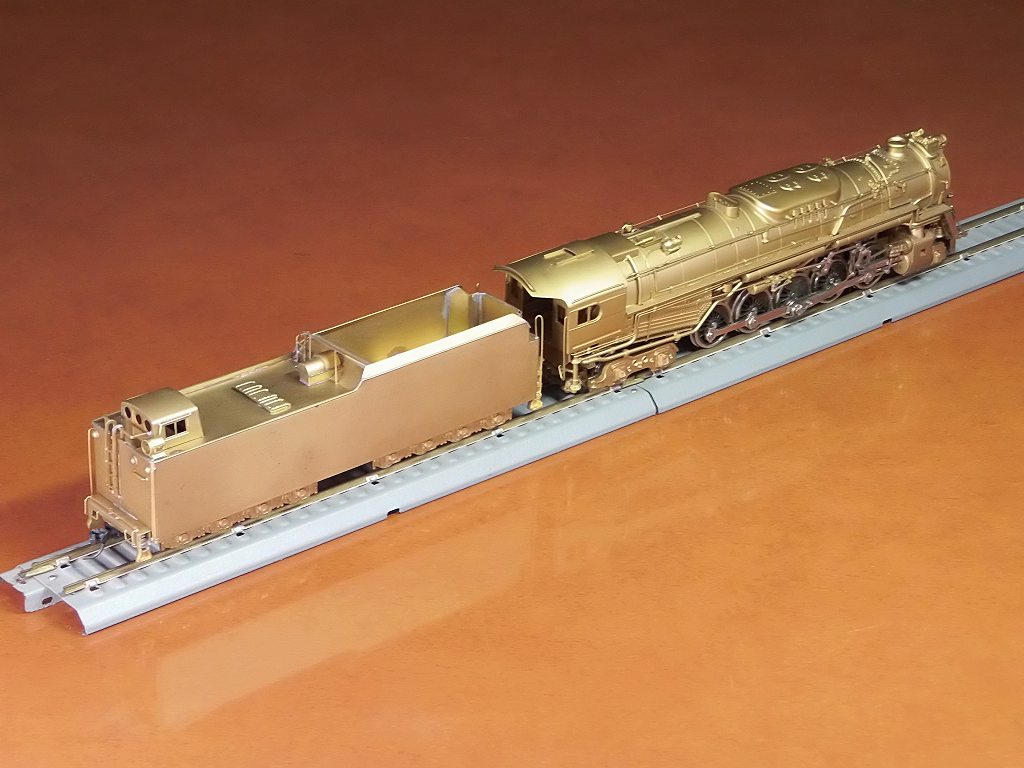

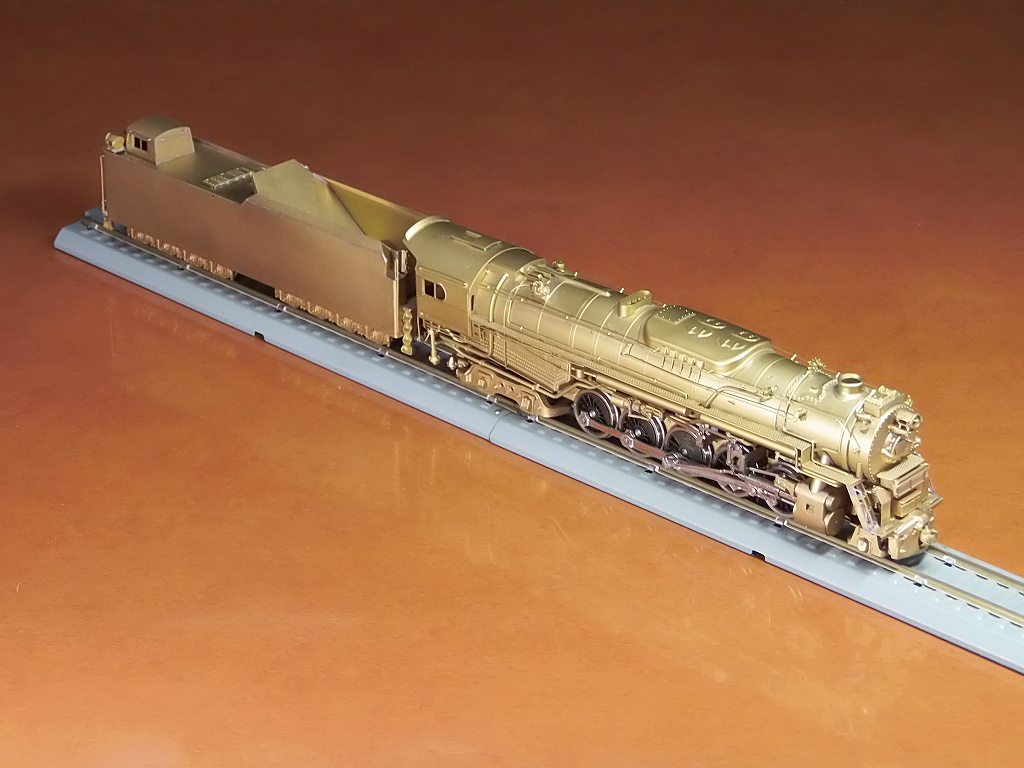

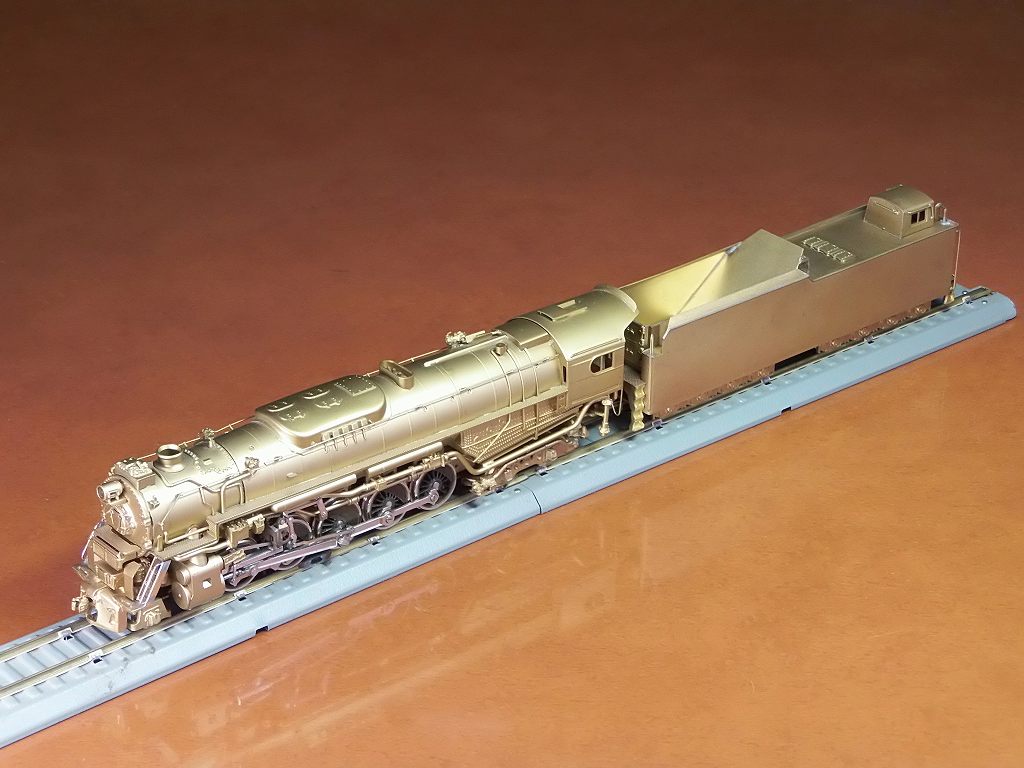

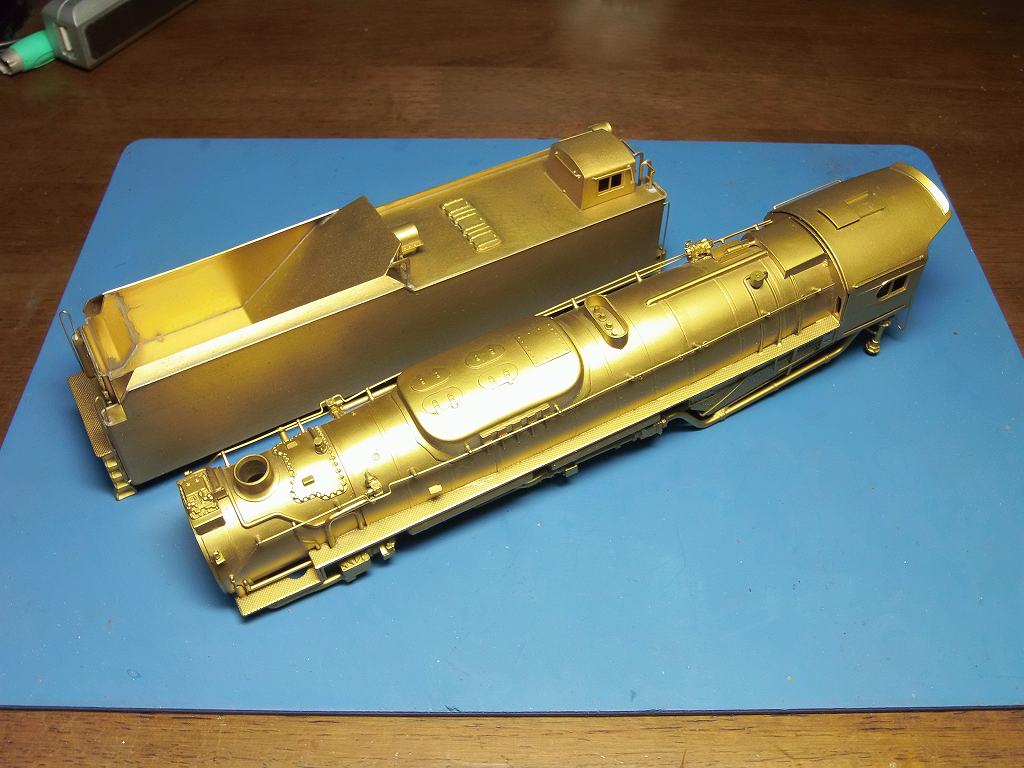

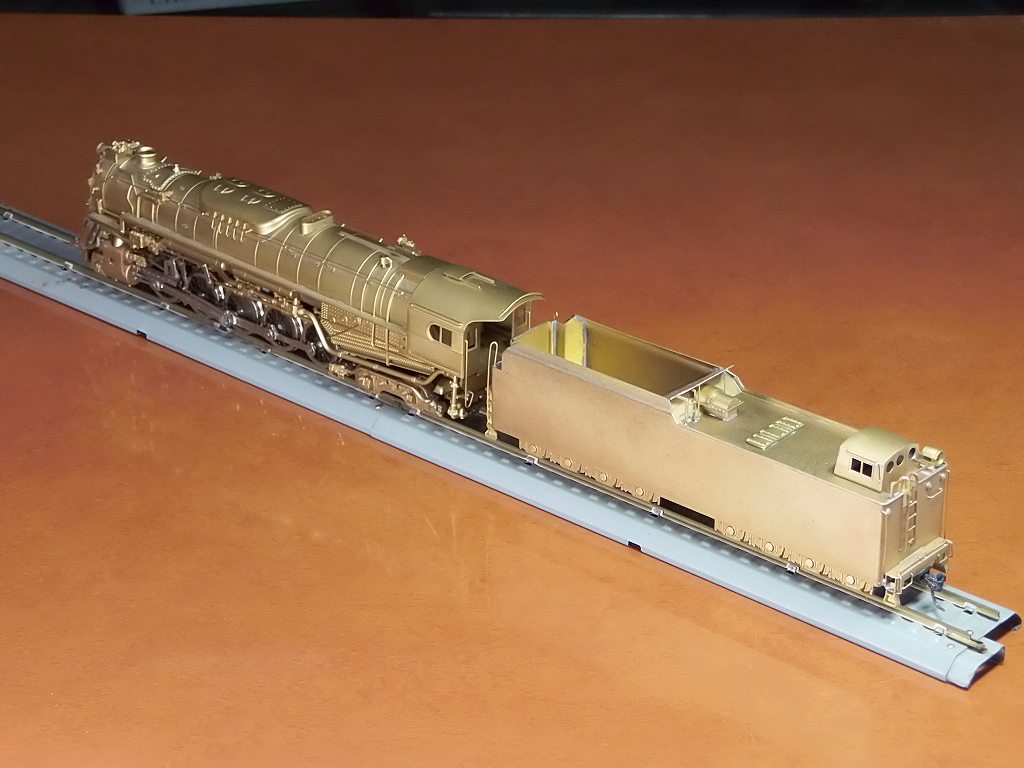

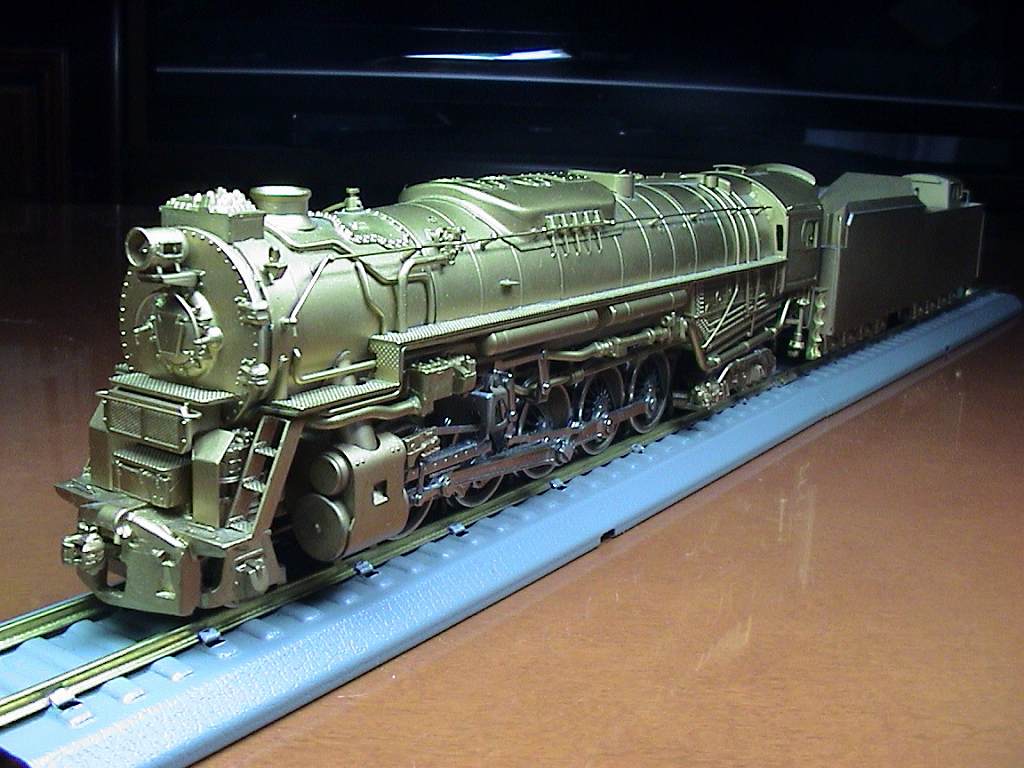

2013/9/28 生地車体レストア完了しました



とても、きれいな車体です

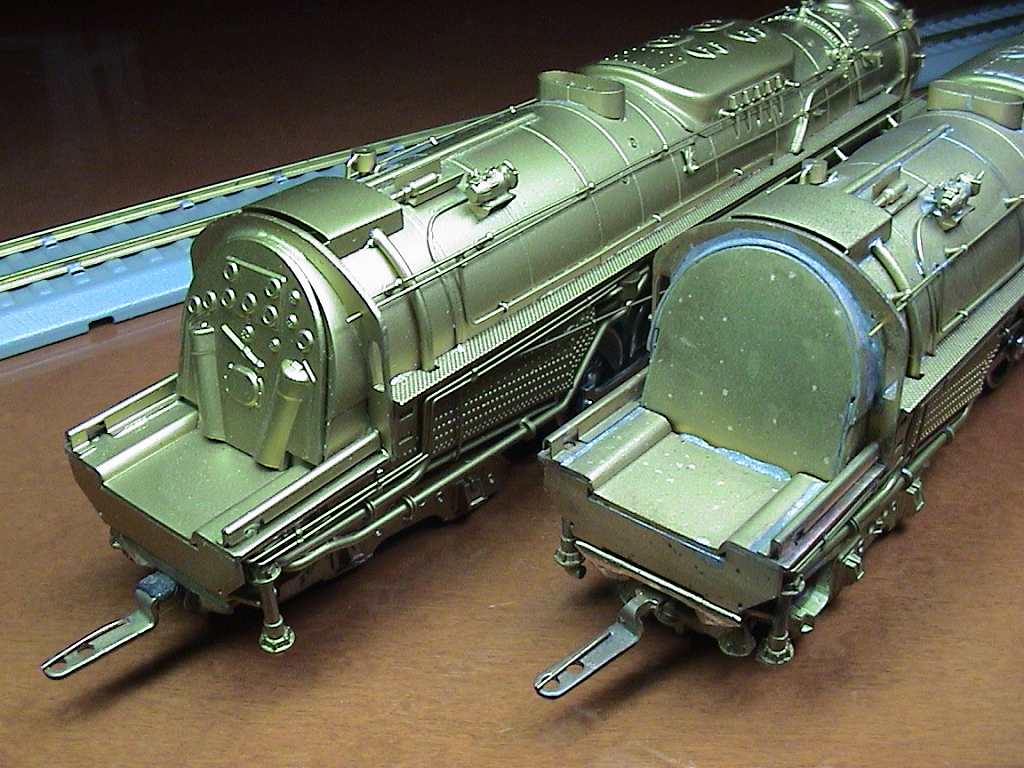

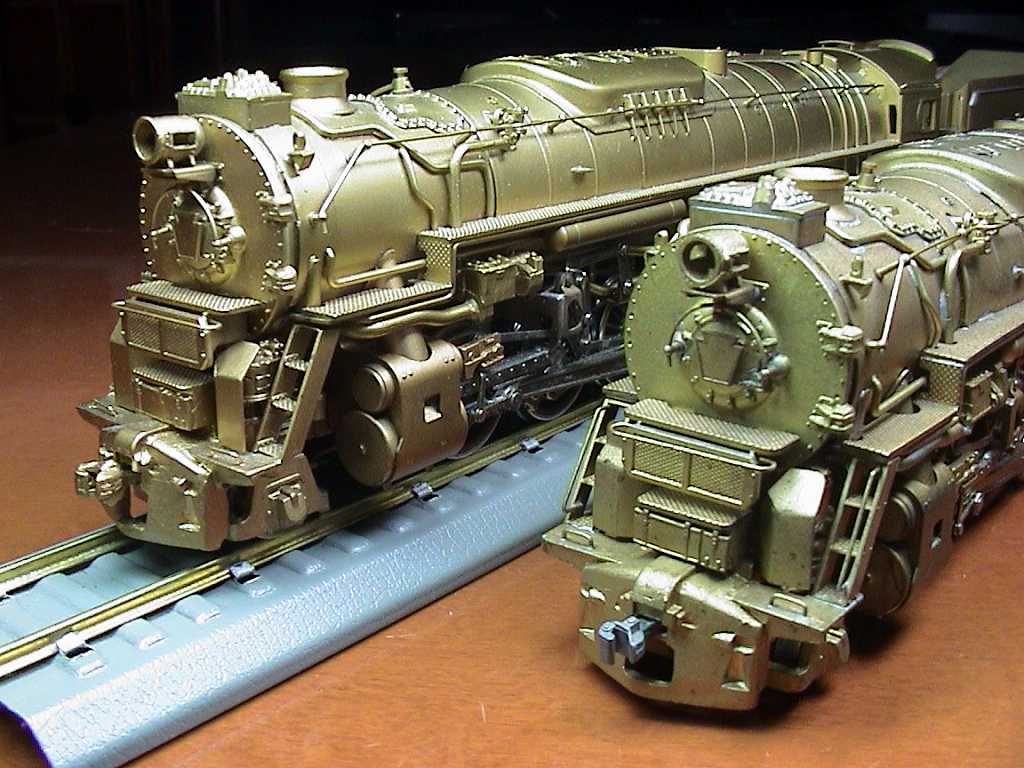

手前のもう一台と比べてみると
違いは、デッキの手摺が付いていないくらいのものです



この車両には、バックプレートが付いていました
この二箇所の違いだけです
よって、デッキの手摺もWEBで、見ると付いているので、追加で取り付けます

さぁ、二台とも生地車体がレストア完了しましたので、塗装に入ります
例に因って、スペシャルペイントします
二台あるので、この車体を「6453」号機とします

2013/12/19　レストアを開始しました

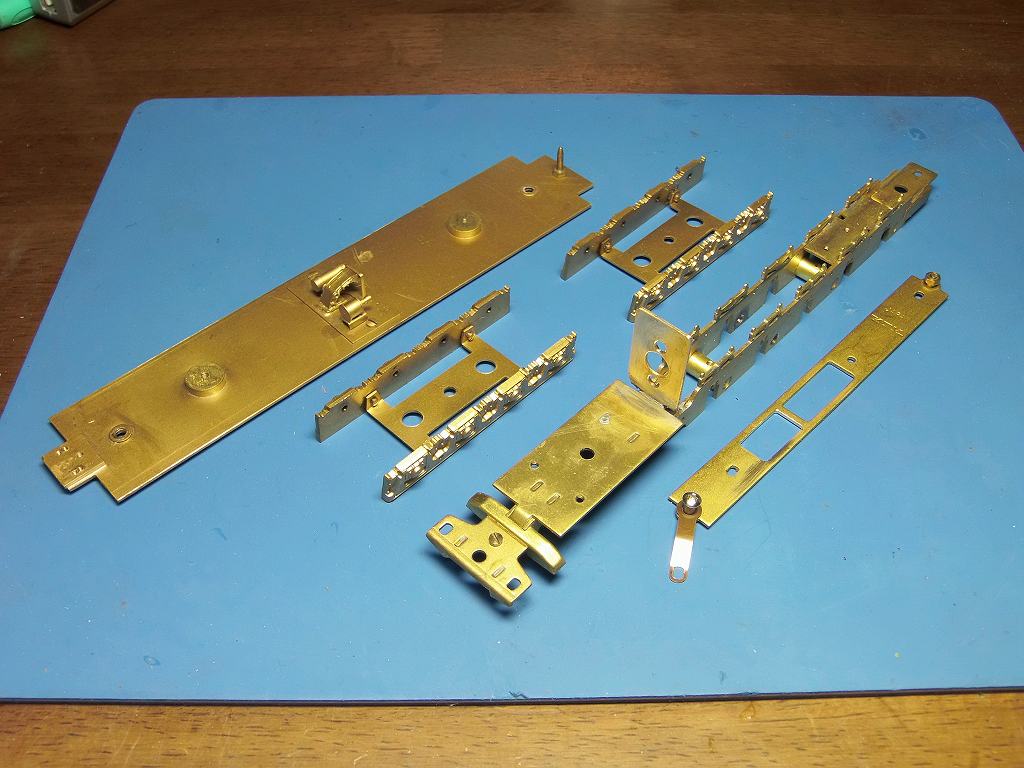

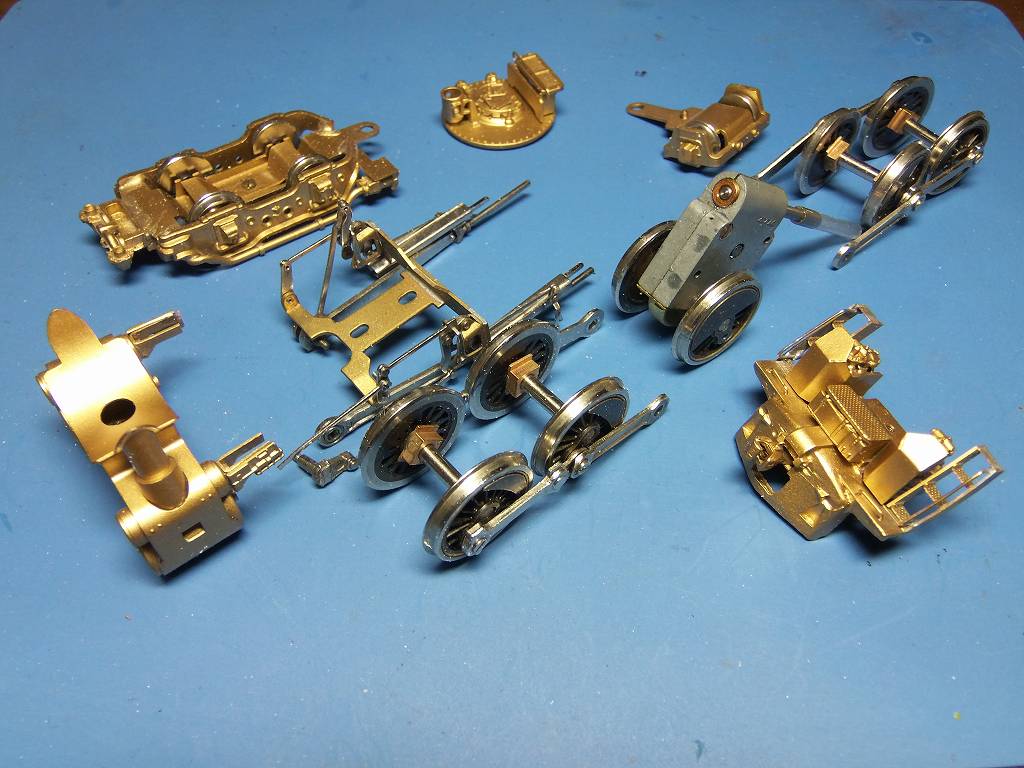

塗装の為、分解しました

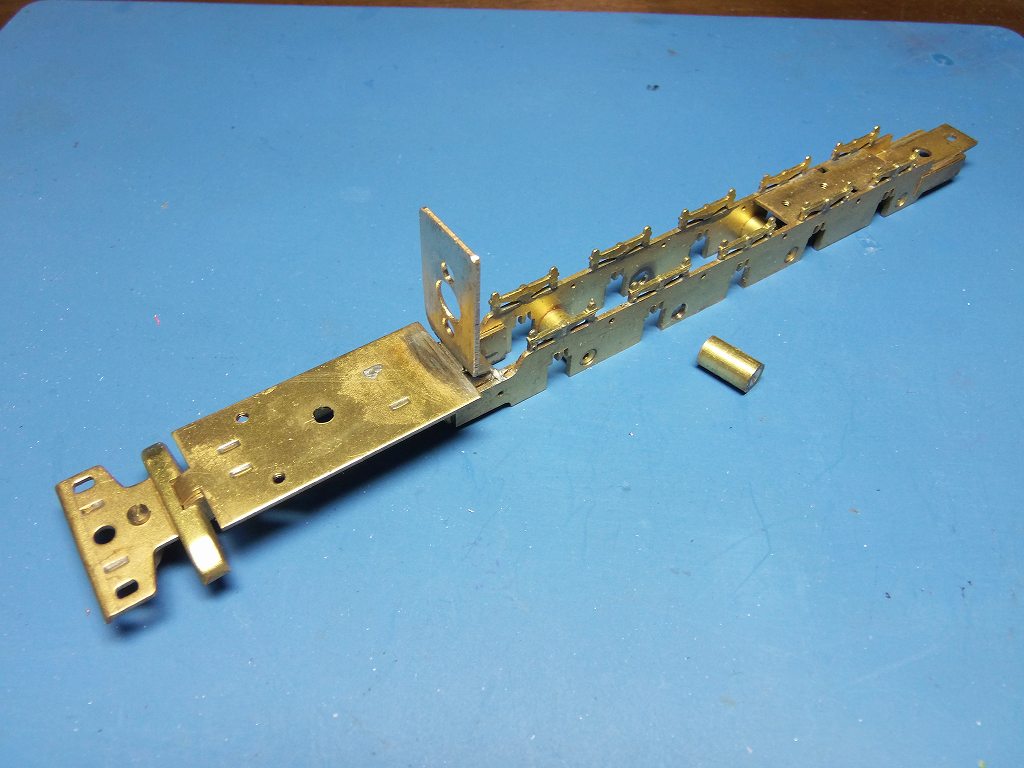

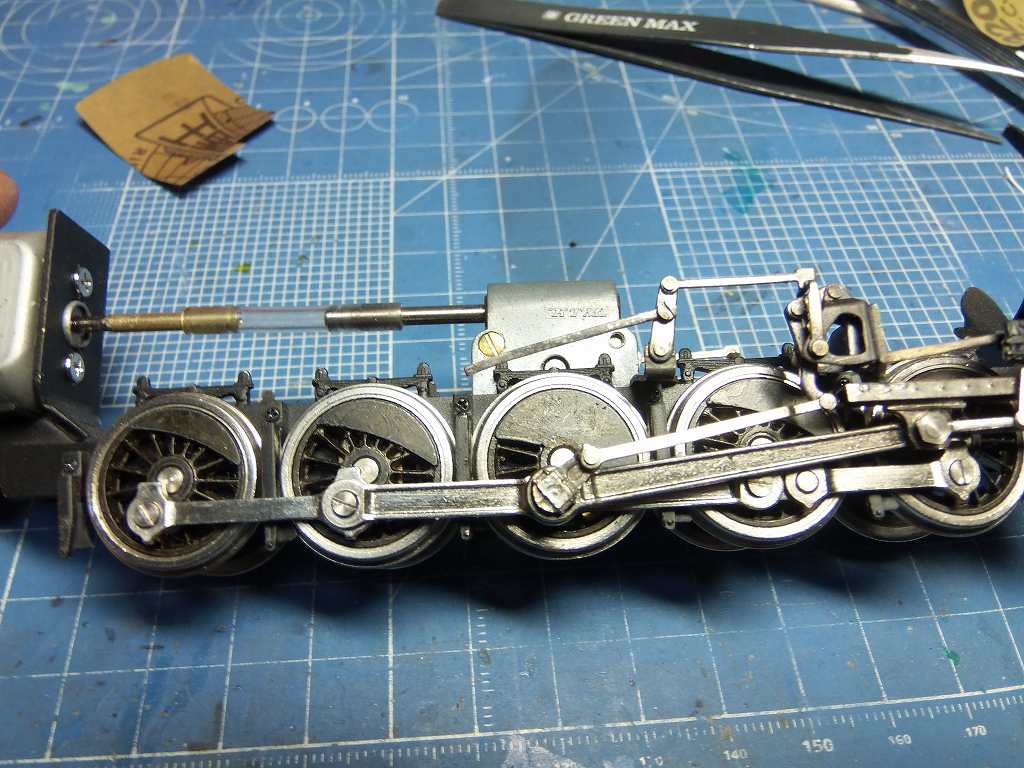

モーター交換の為、モーターベースを自作、装着しました
マグネットチャフスイッチを装着の為、主台枠のスペーサーを撤去しました
マグネットは、第 4 動輪に装着します

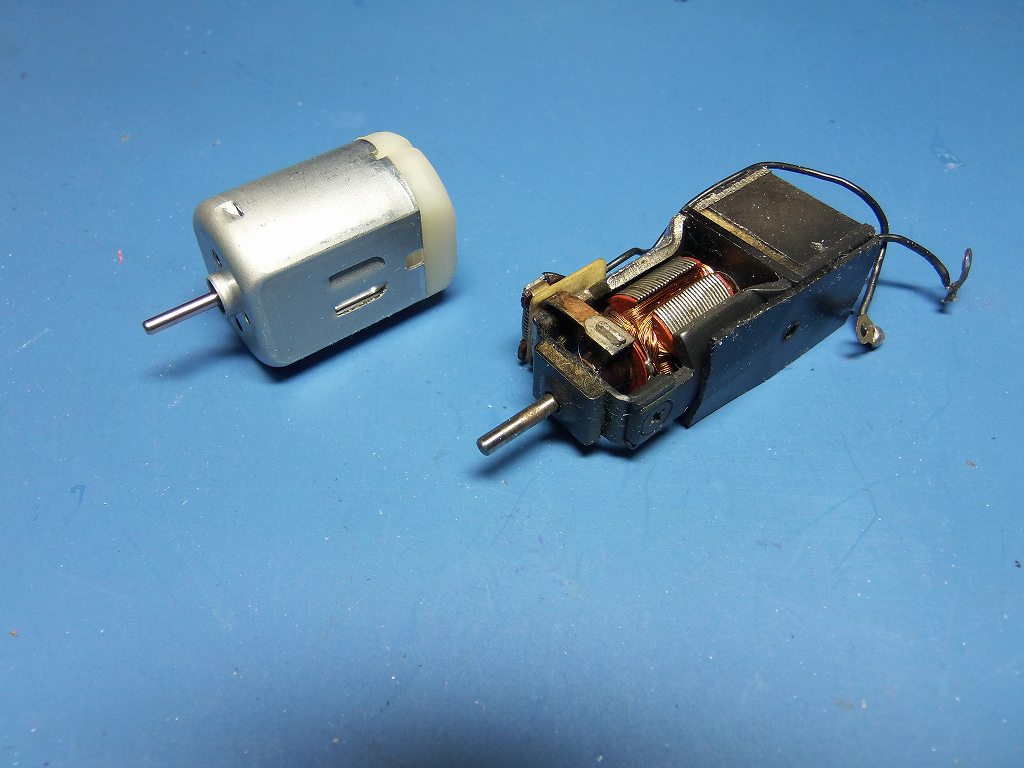

DCC仕様にする為、缶モーターにします　マブチモーターの 280 です

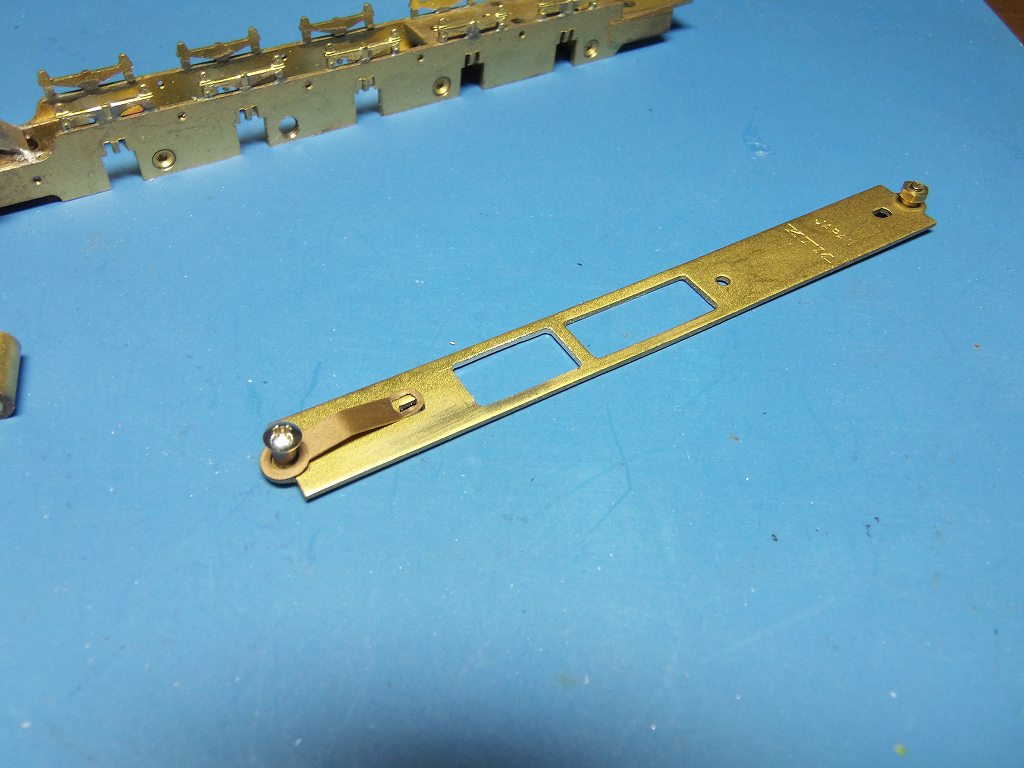

主軸押さえ板に穴を開けました　⇒　マグネット板用です

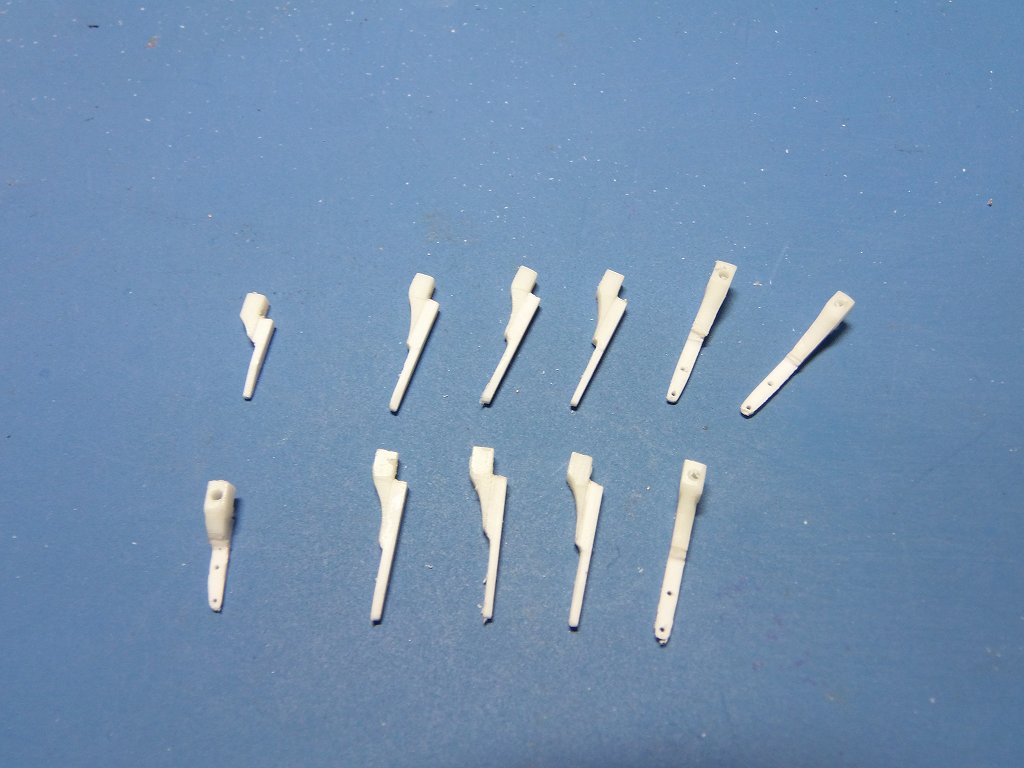

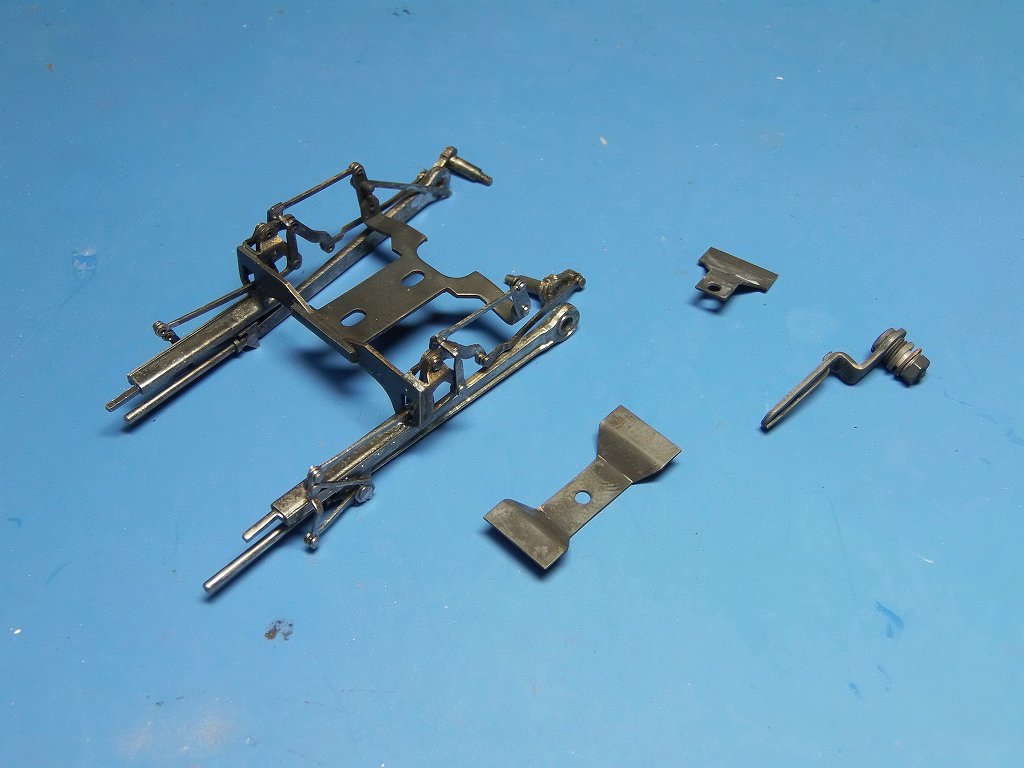

ブレーキシューを自作しました
プラ材からの削りだしです　ボルトもφ0.5の真鍮線を使って表現しています
2年間、欠品していた、ブレーキシューをこの機関車から、
取り外し、たらい回しにしていましたので、
ついに、この機で、作る羽目になってしまいました
これを作るのに、一日かかりました
カツミにも、在庫は無く、作るしか有りません

2013/12/25　塗装前の用意をしています

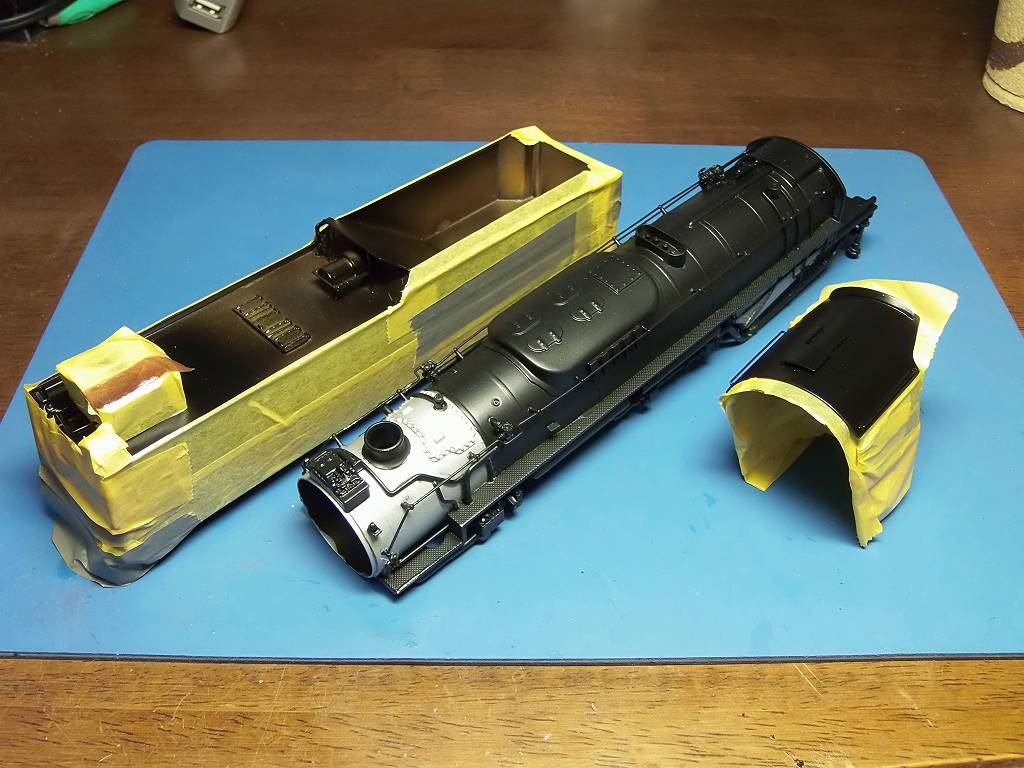

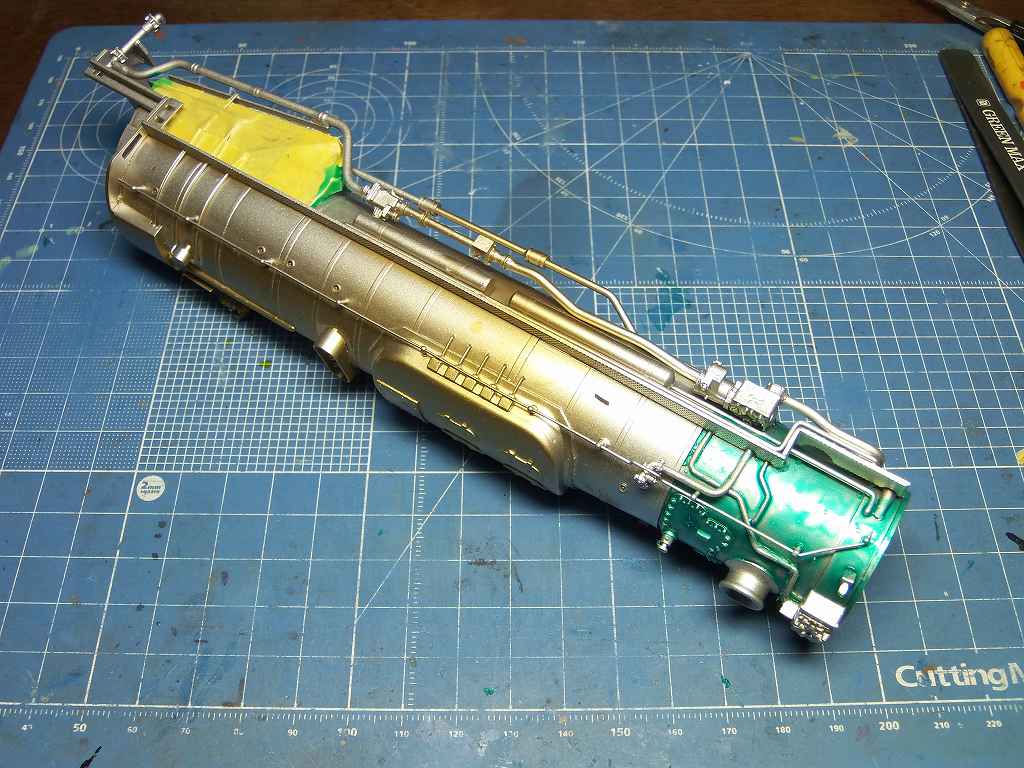

ボイラーのマスキングをしました

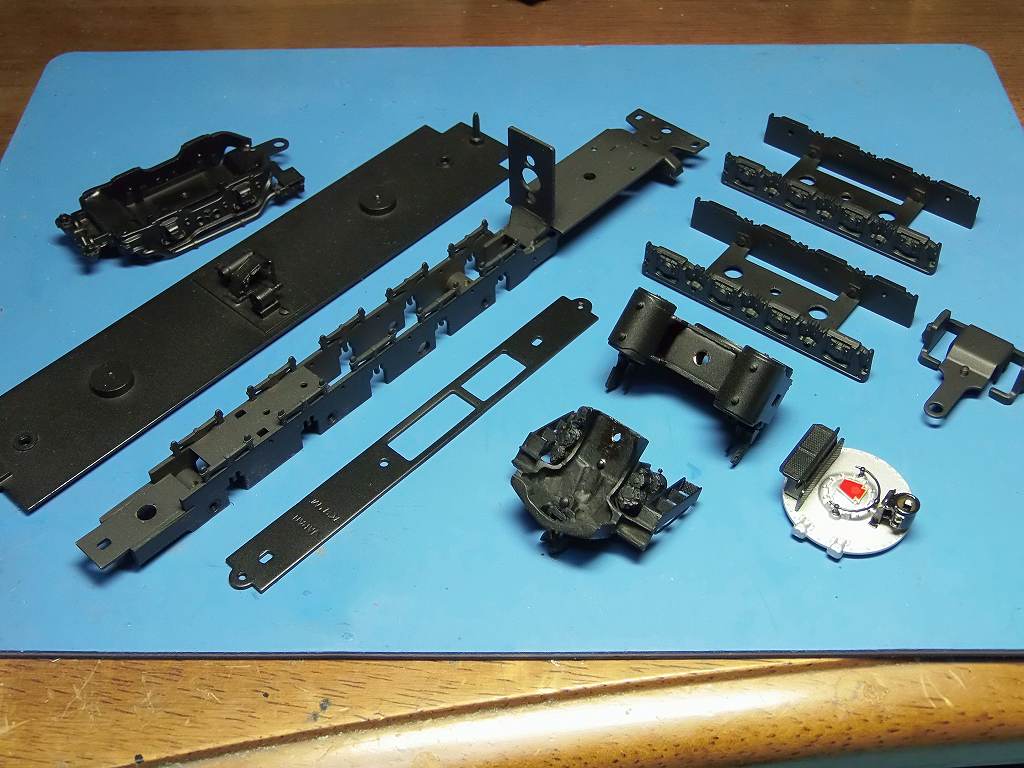

他の部品も塗装の用意が出来ました　⇒　明日、黒を塗ります

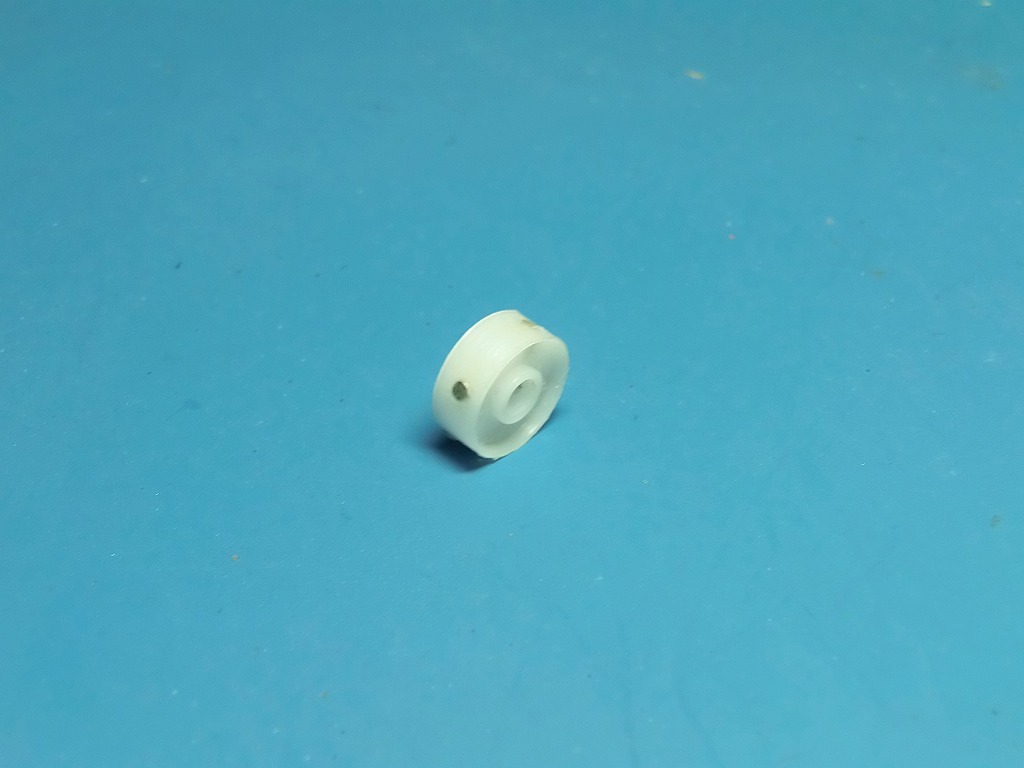

黒の塗装が出来たら、主台枠の組み立てをしますので、

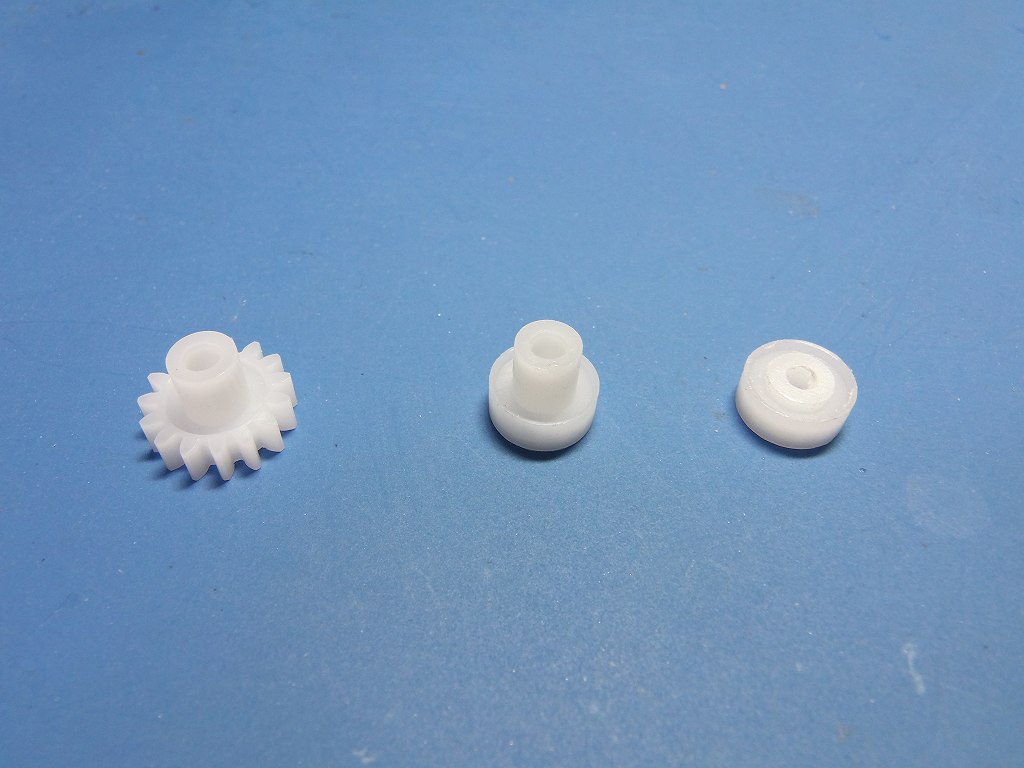

マグネットの埋め込み用のチャフセンサーのマグネットを埋め込む
円板を作りました
左から加工工程順に並べました　興味ございましたなら、ご参考に
明日、黒を塗装後、乾くのを待つ間に、マグネットを埋め込みます

2013/12/26　タン色を残し塗装が出来ました



ボイラーは塗装が出来ました





モーションプレート、車輪押さえ、ドローバーは、黒染めしました

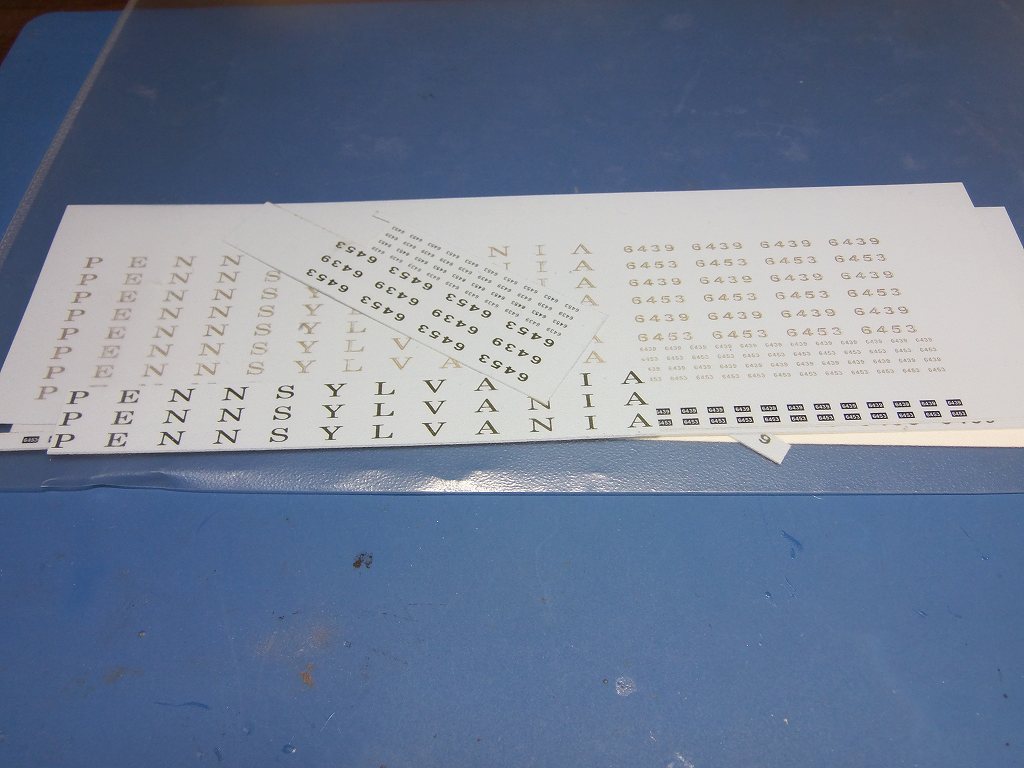

デカールも、前回、一緒に作っておきました

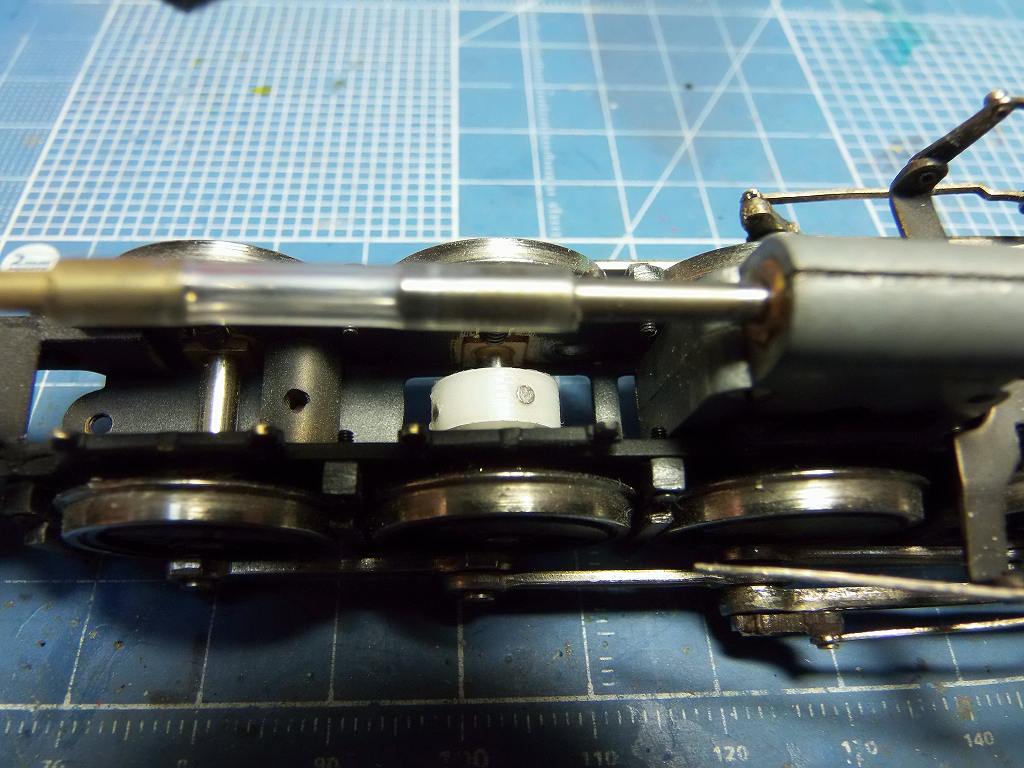

マグネットを埋め込みました
デカールを貼って、塗装が完成したら、いよいよ、組み立てです
今年中に完成させます

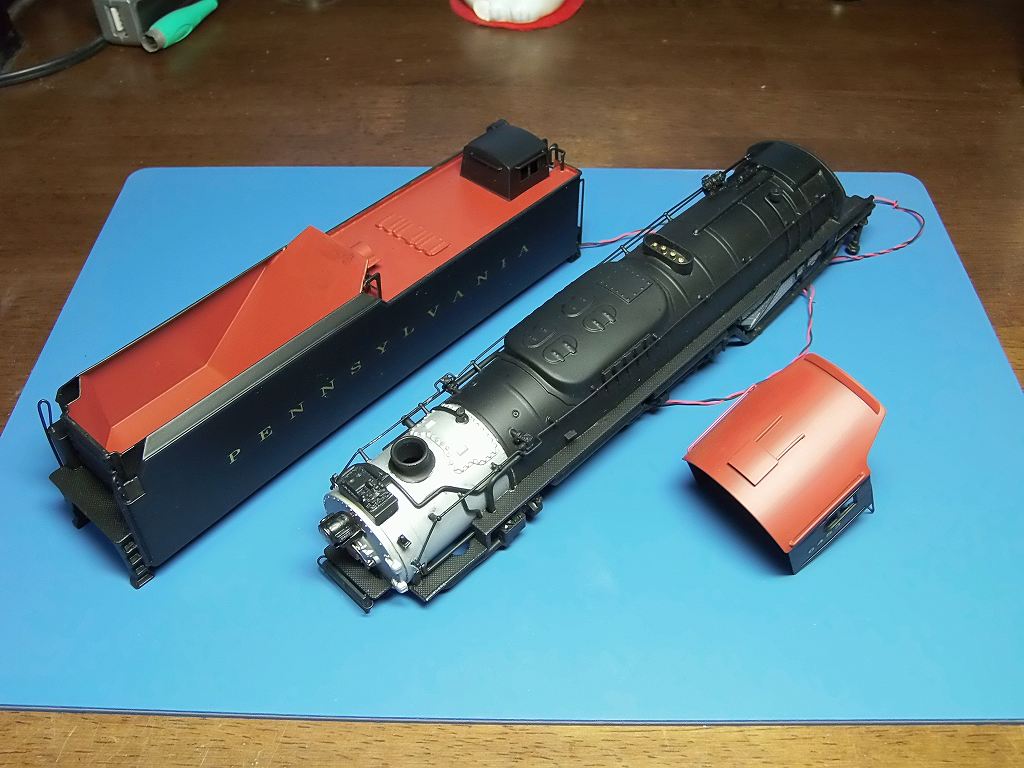

2013/12/29　塗装が完成しました



年末なんとなく、家庭の用事が多く、進みませんでした
墓参りも済まし、塗装の完成となりました

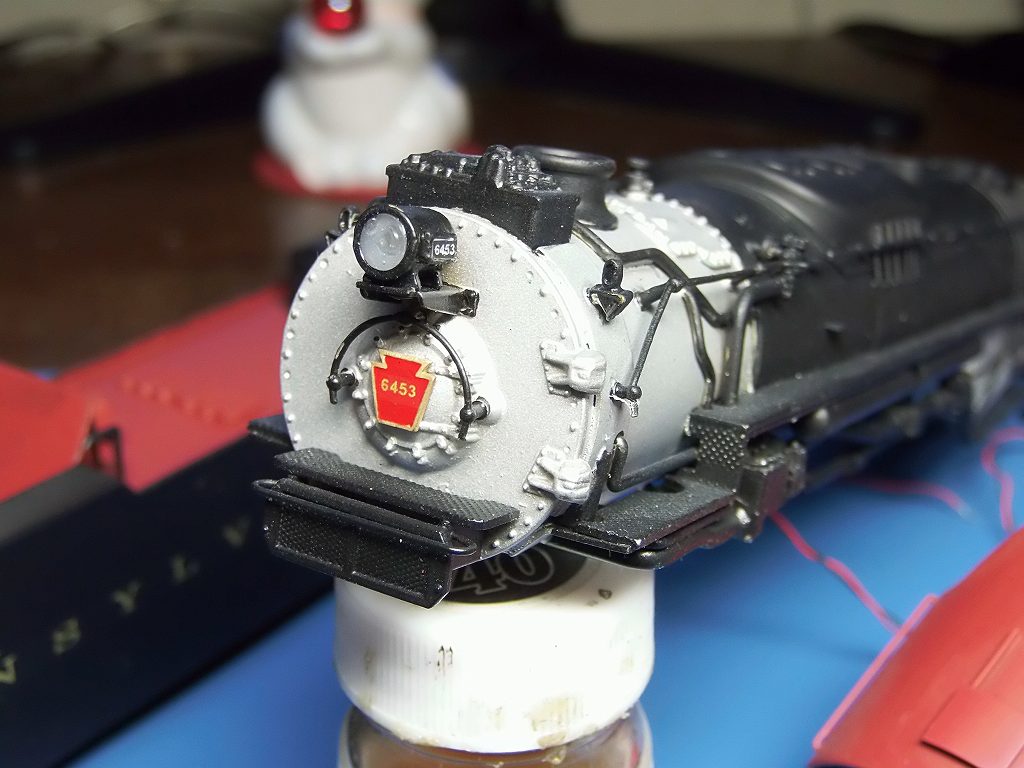

ヘッドライトに 3528 LED を角を丸めて入れ込みました
行灯を照らすために、大きなLEDを使ったわけです
レンズは、エコーモデル、φ4.1 中に光を拡散させるために、
エポキシを充填しています

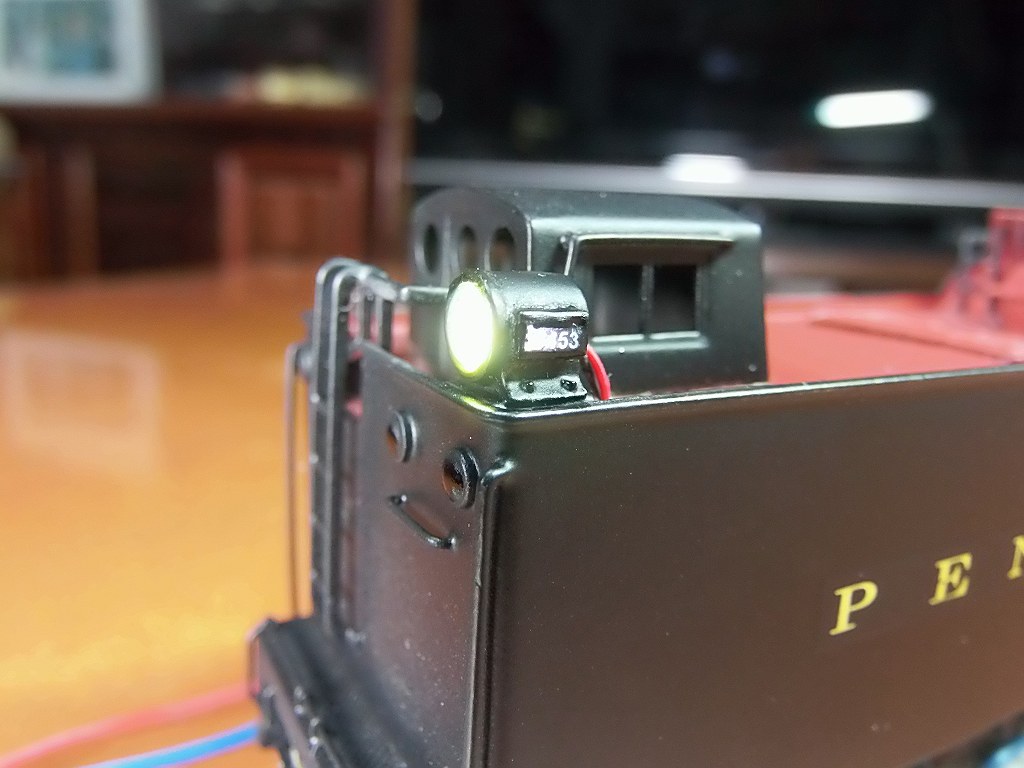

テンダー側も行灯を照らすようにしたのですが、LEDを入れるのに
奥行きが足らず、ナンバーに向けて、斜めに挿入し、外側だけでも、
照らすようにしました
まず、成功です



マグネットセンサーもセットできました



自作、ブレーキシューも無事装着できました
良く出来ていますよ　まず、チョット見には、作ったなんて判らないでしょう

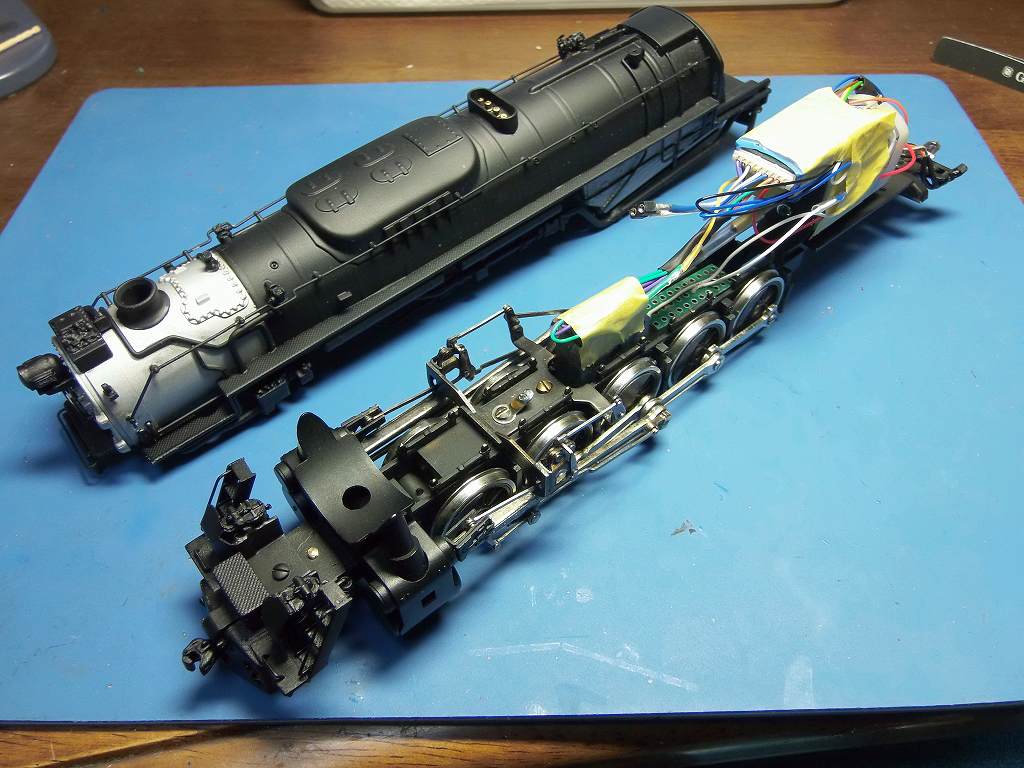

2014/1/3　いよいよ、DCCの装着です

デコーダーを何にしようか悩んでいます

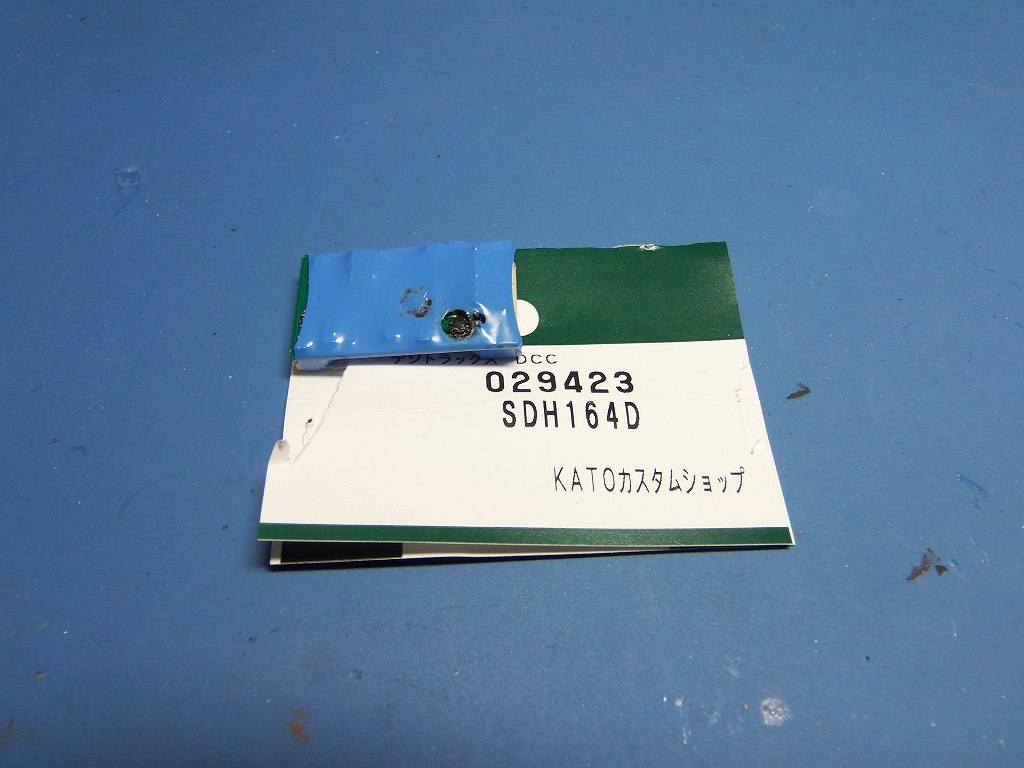

今回、SDH164D 載んでみます



さすが、ブルドック、モーターに背負わせても入り、O.K でした

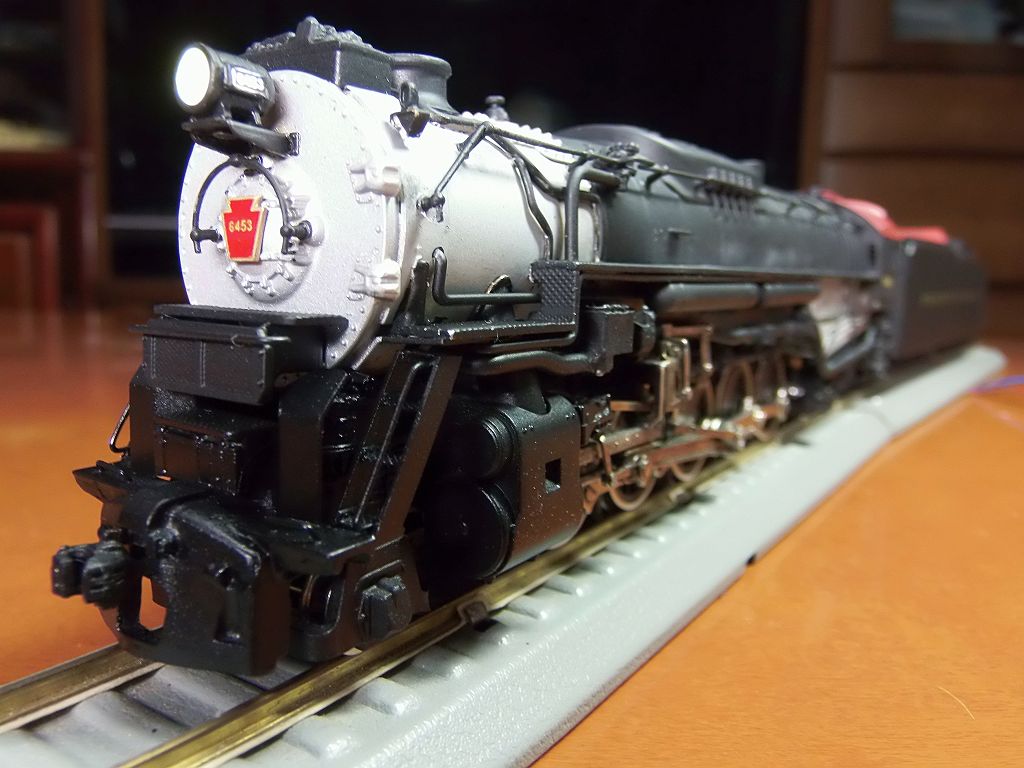

ヘッドライト脇の車番も行灯で点灯



ゲッ、配線の赤が目立つね、後で、黒く塗ってやります
やっと、完成しましたが、デコーダーをSDH164 にしたところ、
どうも、動輪の回転が、つっかかって、ギクシャクしたのです
おかげで、チョンボ　⇒　ショートさせて、デコーダーを焼いてしまいました
　涙、涙　\6,000 パーです



回転がギクシャクする原因は、何と、BEMFが原因でした
チャフ音を同期させるのに、白線と、青線で、同期を取っていますが、
何と、低速で、リードスイッチが入ると電圧が下がり、BEMF が効いてしまって、
動輪一回転に4回、回転速が下がり、BEMFが回転を上げるのでした
因って、ギクシャクしてしまったようです
私は、機械的に抵抗が出来、回転を狂わしているのだと、思い込み、
年末から、ずーっと、動輪、ロッドの
調整に明け暮れていました　そんな時、ショートさせてしまったのです
　⇒　トホホ

CV55,56,57 を0にしたら、大した、回転の狂いは無くなりました
やはり、サウンドデコーダーの白線、青線で、同期を取る時は、
サウンドデコーダーを別体にしたほうか良いと思いました
チャフ音が出るとき、電圧が下がるのでしょう　今回は痛い経験でした
後、今回から、スピーカーが変わっていました
32Ω　1.0W となっていました　これなら、CV58 を12に上げても大丈夫
因って、電圧降下の事もあり、アンプは使わずに、2スピーカーにして、
乗り切る事としました
アッと、驚く為五郎、何と音が、良くなっていますし、音量が大きくなっています
これなら、アンプは、不要です
で、汽笛、チャフ音を変更しました　⇒　明日、各音源の音量を調節します
チャフ音、低くていい音になりましたよ

2014/1/5　結局、デコーダーを交換しました

SDH164 は、蒸気用では無いことを痛感
インピーダンスが、32Ωになって音量が上がっていて、
音声的には良かったのですが、
ブルドッグを動かすのには、非力と感じました

直線は、まずまずなのですが、カーブにかかると、5 動輪のTEXAS では、
1Aでは足りないのかな

DH123、SFX004に交換しました　この音源は、
今回、スピーカーが32Ωに変更以前の8Ω-1.0Wなので、
音は小さいのです　8Ω-1.0W x 2スピーカーにして、CV58を15で、
まずまずの音量となります

音源は、実車と同じ、警笛とチャフ音を変更しました

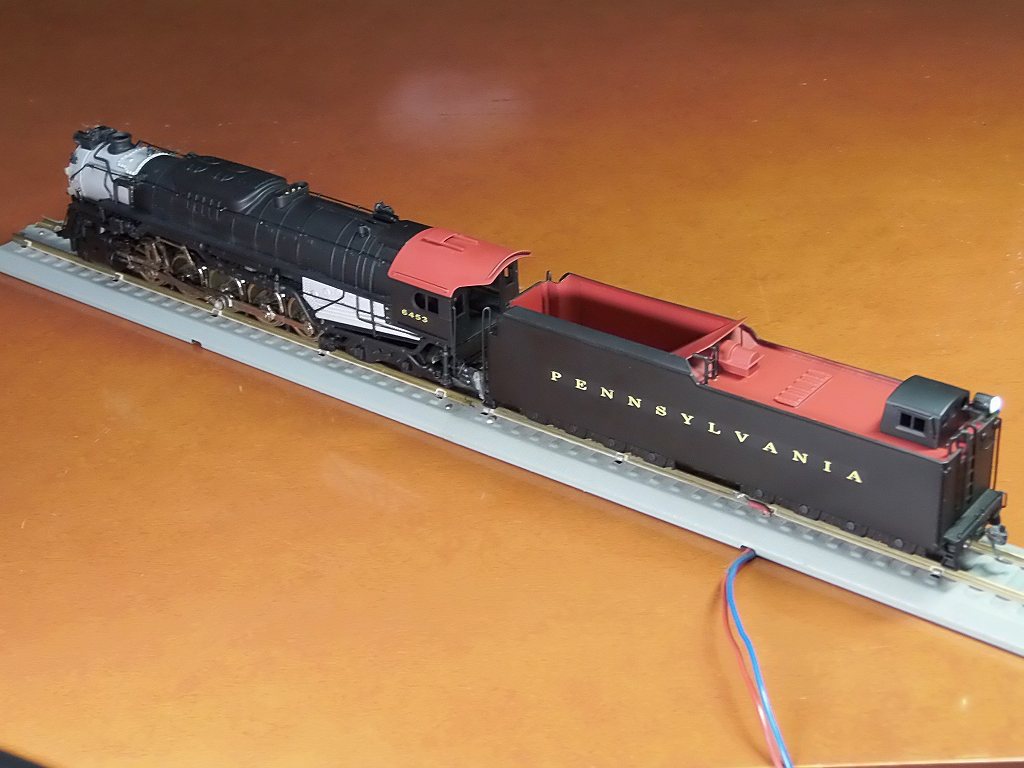

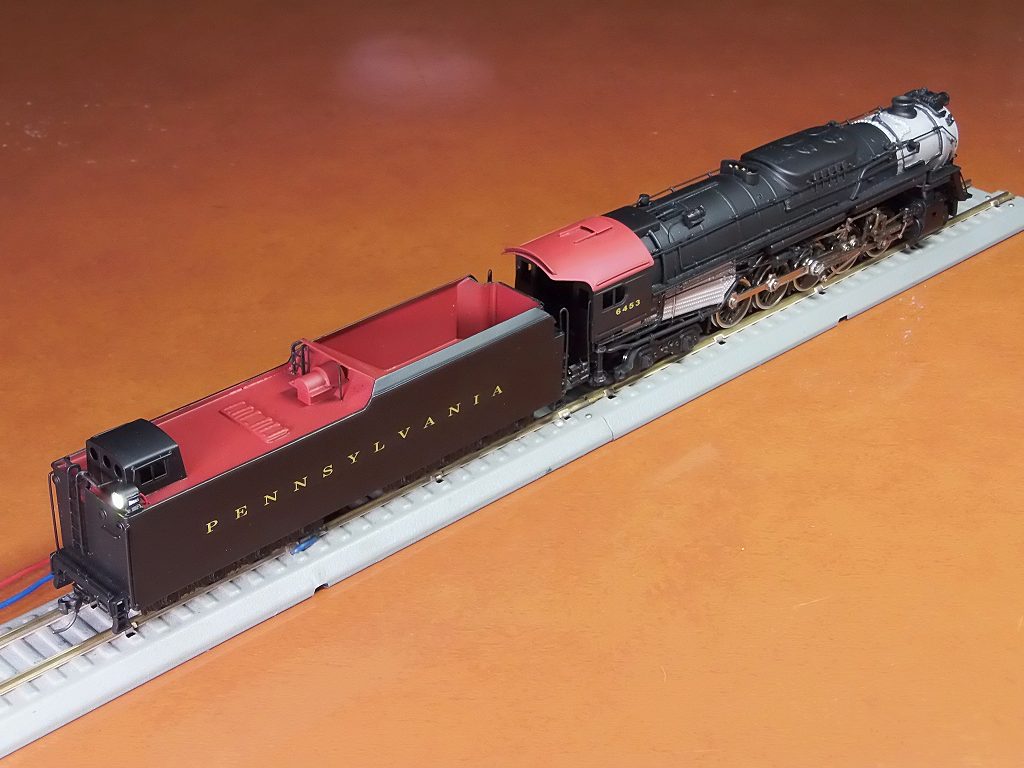

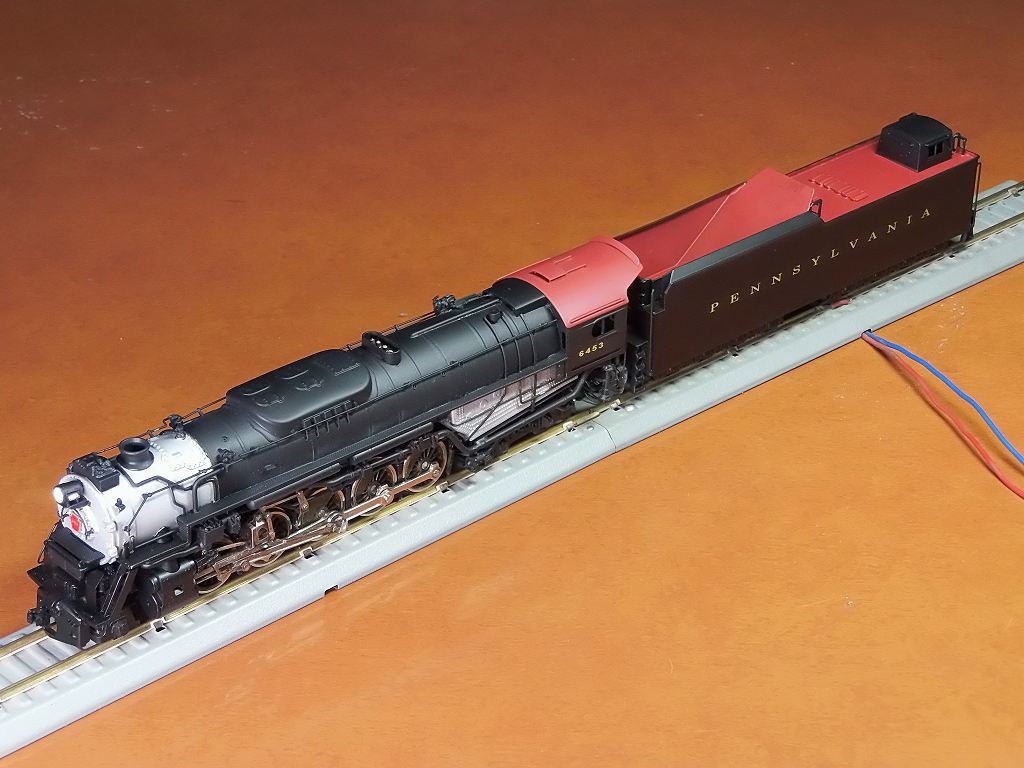

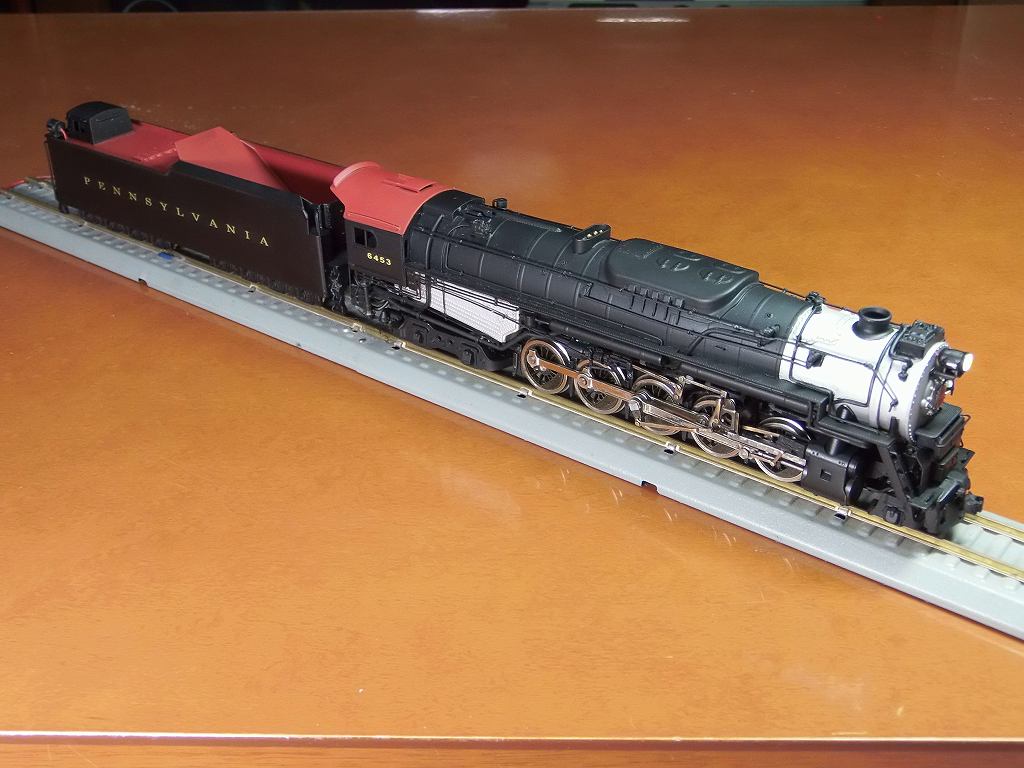

2014/1/3　完成しました









明日は、仕上げの音源調整です



祝、完成

2014/8/4　YOU TUBE に、UPしました

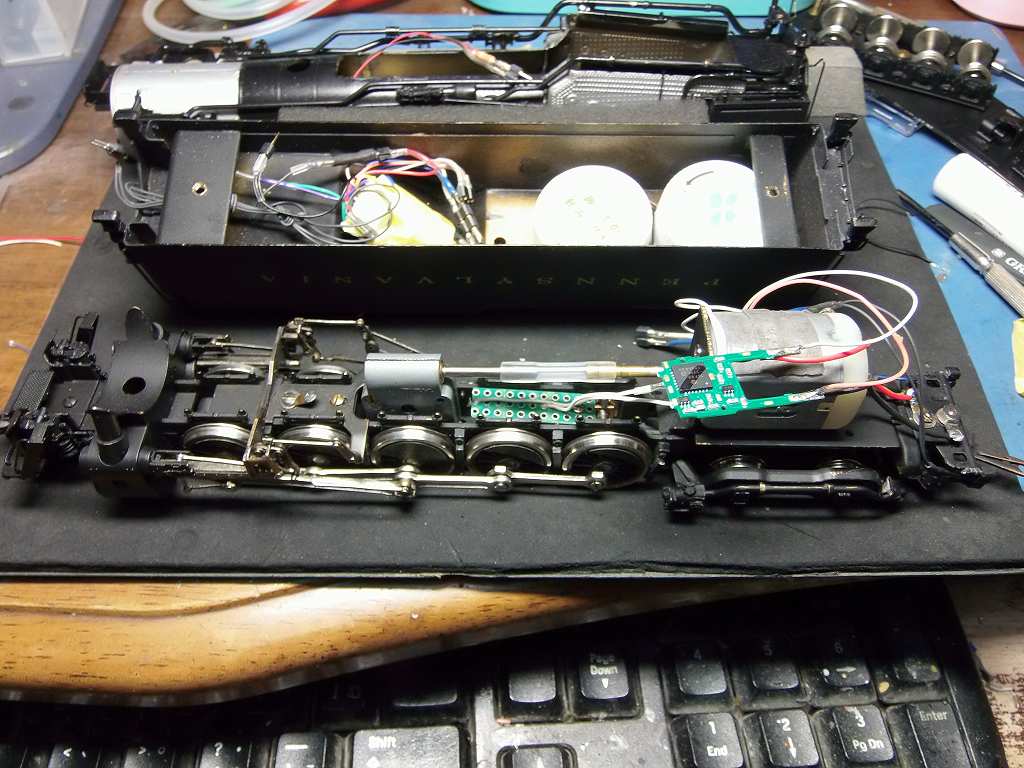

2015/10/28　デコーダーを換装しました

どうも、低速側の走行性が最近の製作車輌より劣るので、改造しました



やはり、BEMF は、SLの為には、不可欠のようです
DH123D を、KATO EM13に変更しました

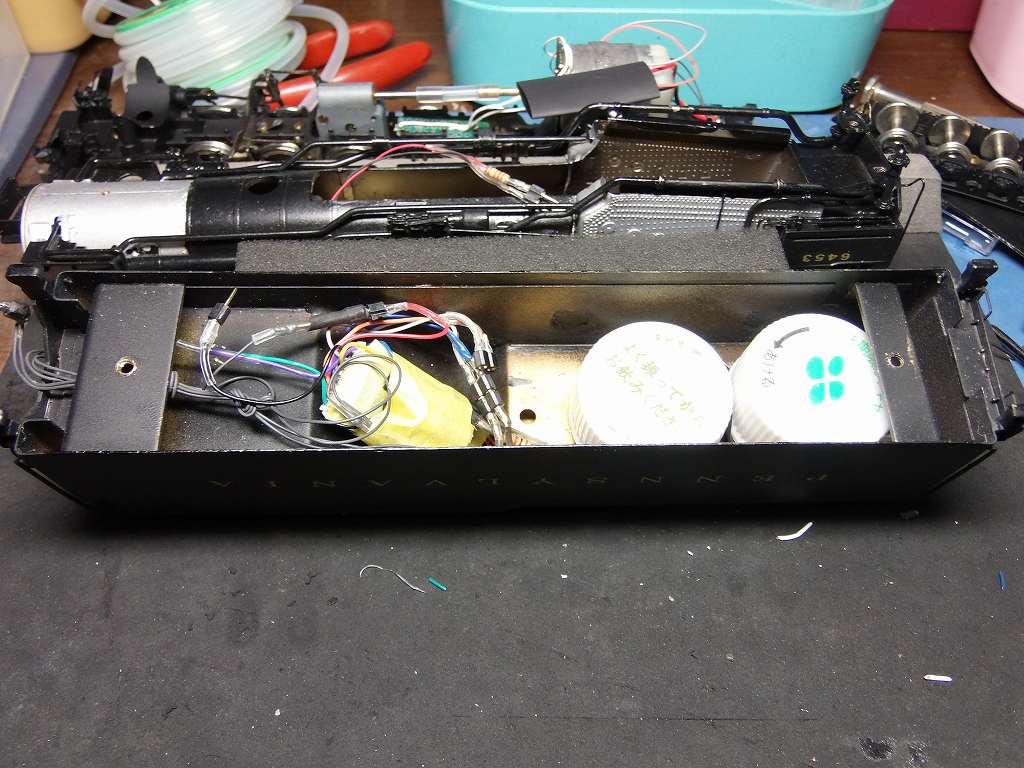

テンダーの中身も交換です
SFX004 を WSM/NAKAMURA　SF EMD E8 の改造で、
派生した、SDH164D を搭載しました
少し、低速の具合がおかしかったのです
で、音源、ライティングに専念してもらうこととしました

で、試運転、何と馬鹿でかい、音量で、あわてました
この頃のSDH164 は、32Ωのスピーカーを使っている事をおもいだしました
このテンダーには、8Ωノスピーカーを2個並列に繋いでいたのでした

直列に配線しなおして、何とかO.K ⇒　CV58=05 で、大音量が出ます

走行もバッチリ滑らか運転が出来ました　完成です
音源も自作、チャフ音、ホイッスルも自作の物を入れました
増してや、チャフ音完全同期なのです

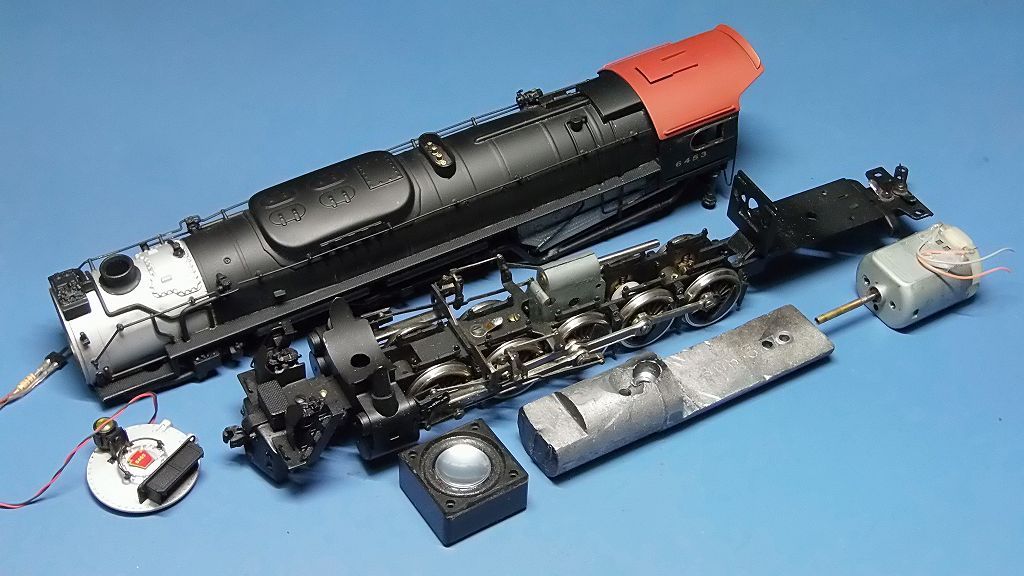

2022/7/8　DECODERをQSIに変更します



モーターステーを改造、モーターを水平向きで積むようにしました

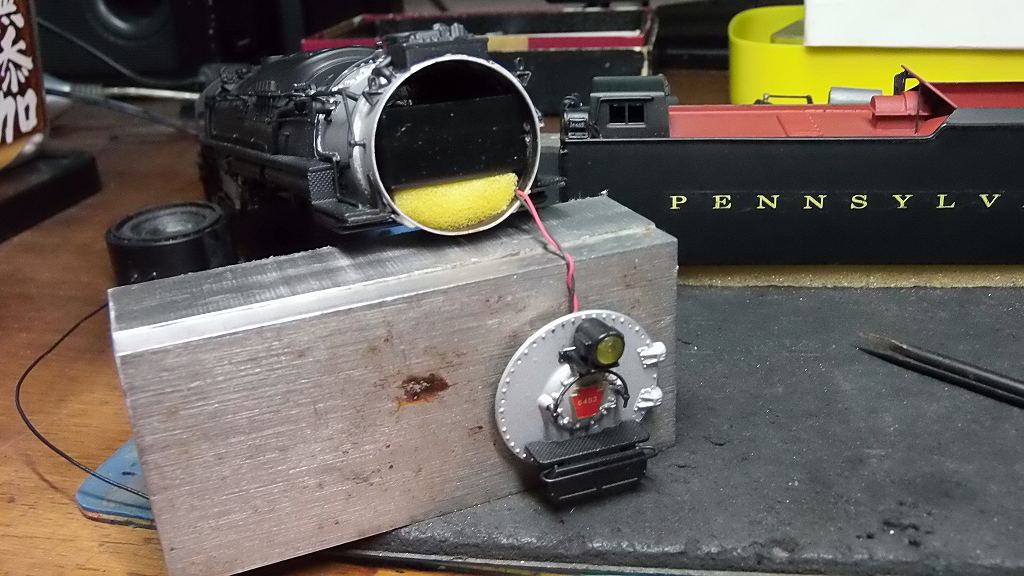

錘を加工して、煙室にQSI のΦ23　8Ω　2W のスピーカーを載せます
キャビン室内灯、火室のチラツキも表現、配線の加工をしました

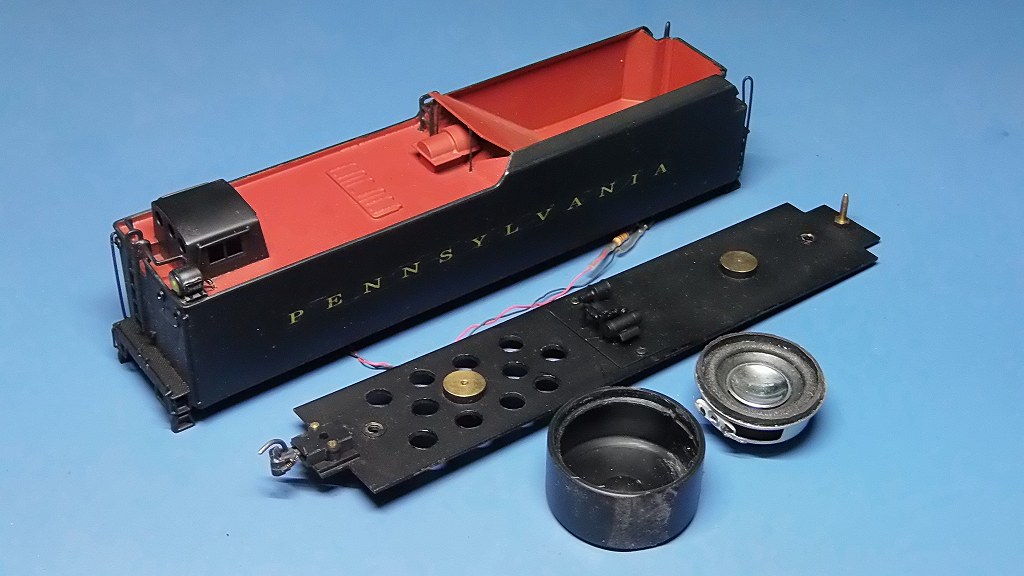

テンダーに、QSI　Φ31 8Ω　2W のスピーカーを載せます

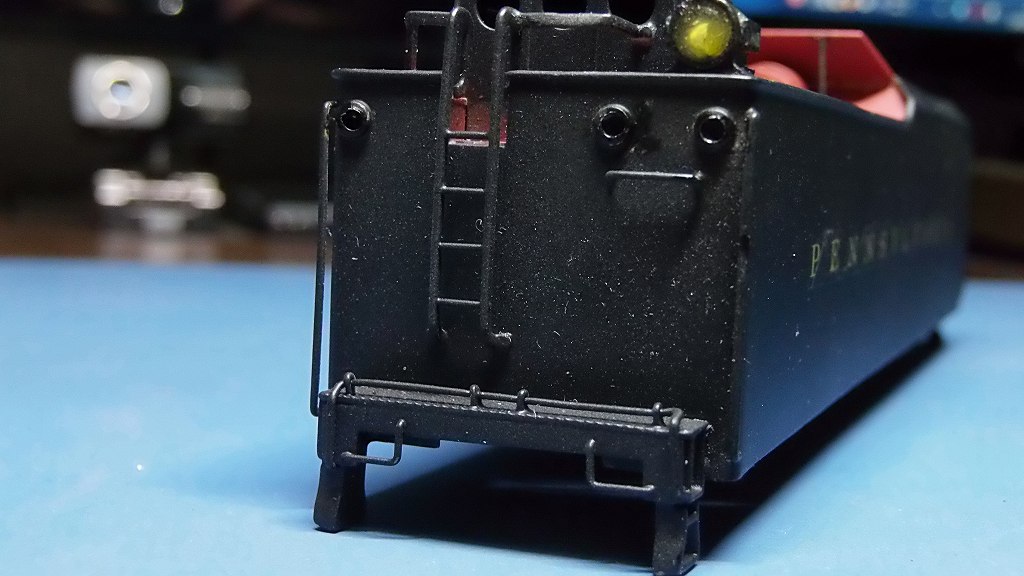

標識灯を点灯化の為、穴を開けました

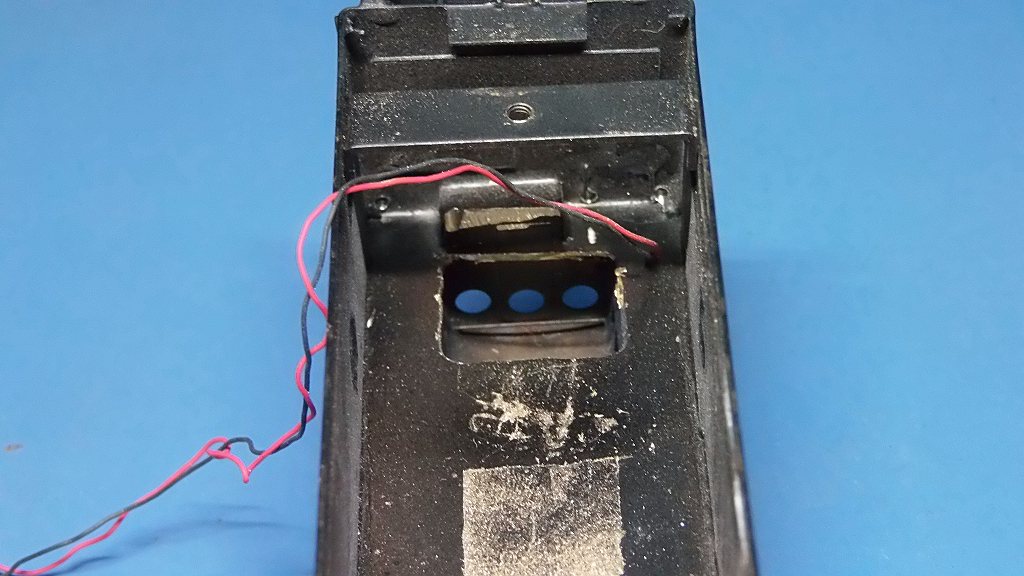

犬小屋に、窓ガラスを入れる為、穴を加工、拡大させました

次は、電装に掛かります
