夢屋　東武電鉄　ED5000　レストア記録
ED5002　栃木県　I 様

2020/11/14　完成後更新

　施主様ご要望にて、デッキ床板、梯子踏み面を茶色に塗りました



完成了承の連絡有り次第、発送します

----------------------------------------------------------------

レストア記録

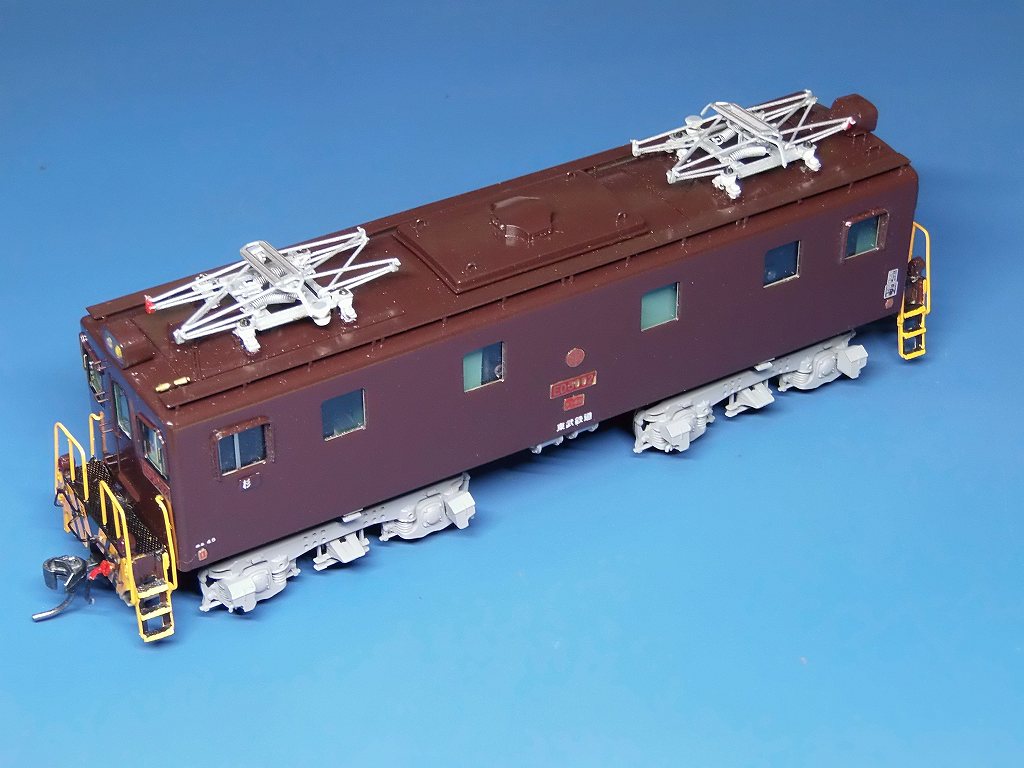

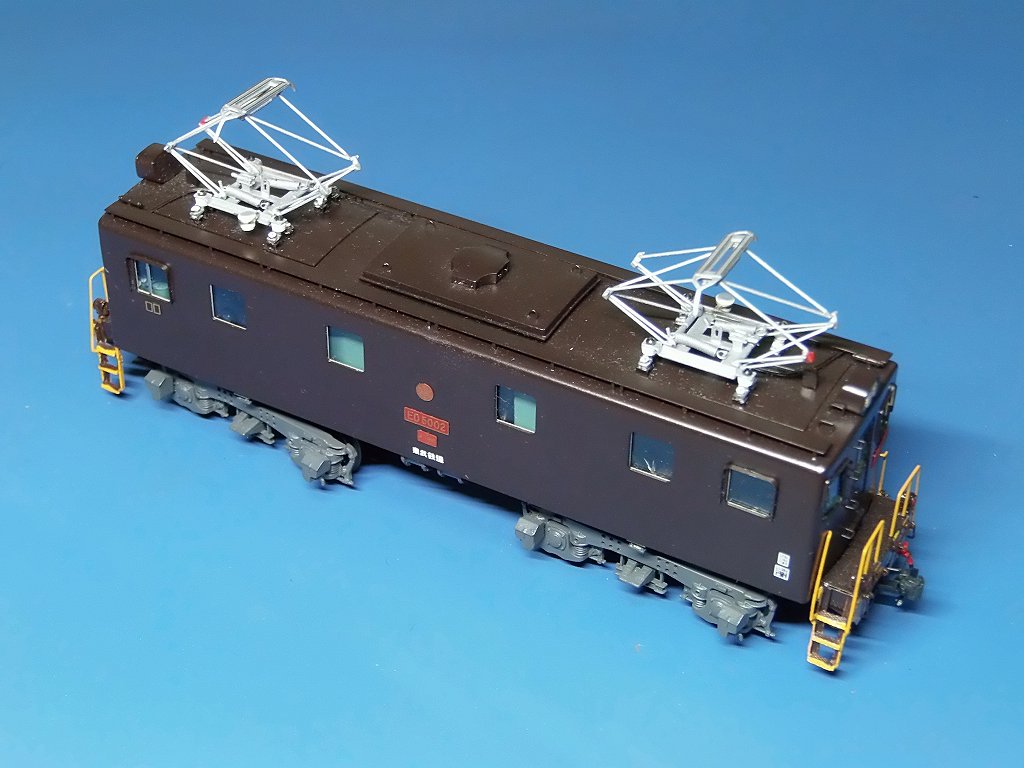

車輌が届いています

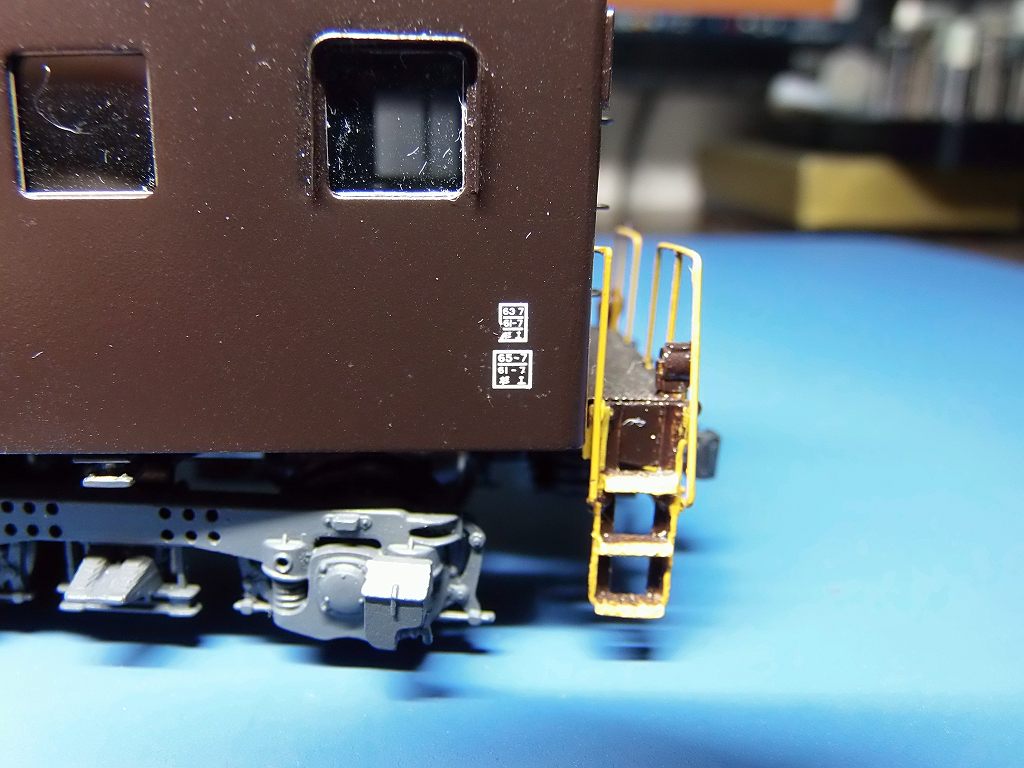

インレタの検査表記が切れています

御依頼事項
機番	ED5002
電装	ヘッドライト点灯化
当方手配部品装着	運転室ドアノブ ⇒　BONA FIDE PRODUCT
	デッキの手すり R修正　⇒　自作加工後再組み立て
	KDカプラー装着
塗装色	現製作中のED5010と同色
表記文字	換算表記　⇒　デカール作成　換算4.5
	検査表記　⇒　デカール作成　「55-7 杉工」
	東武鉄道　⇒　デカール作成
	杉の区名札 エンドのプレート追加　⇒　「杉」　デカール作成

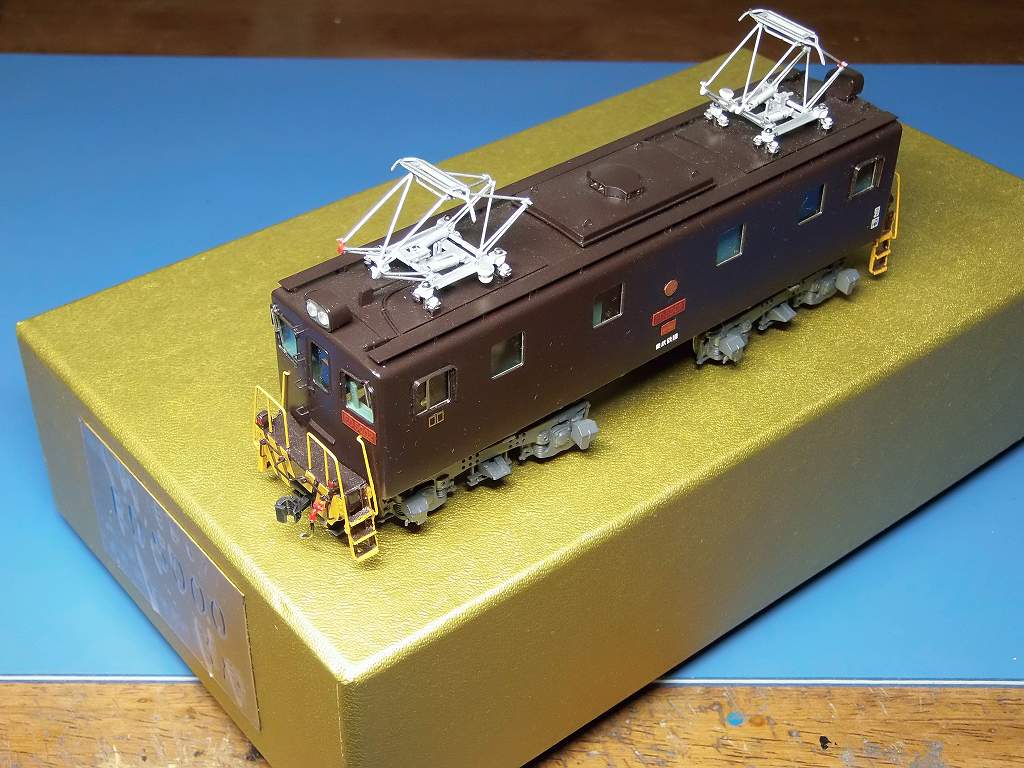

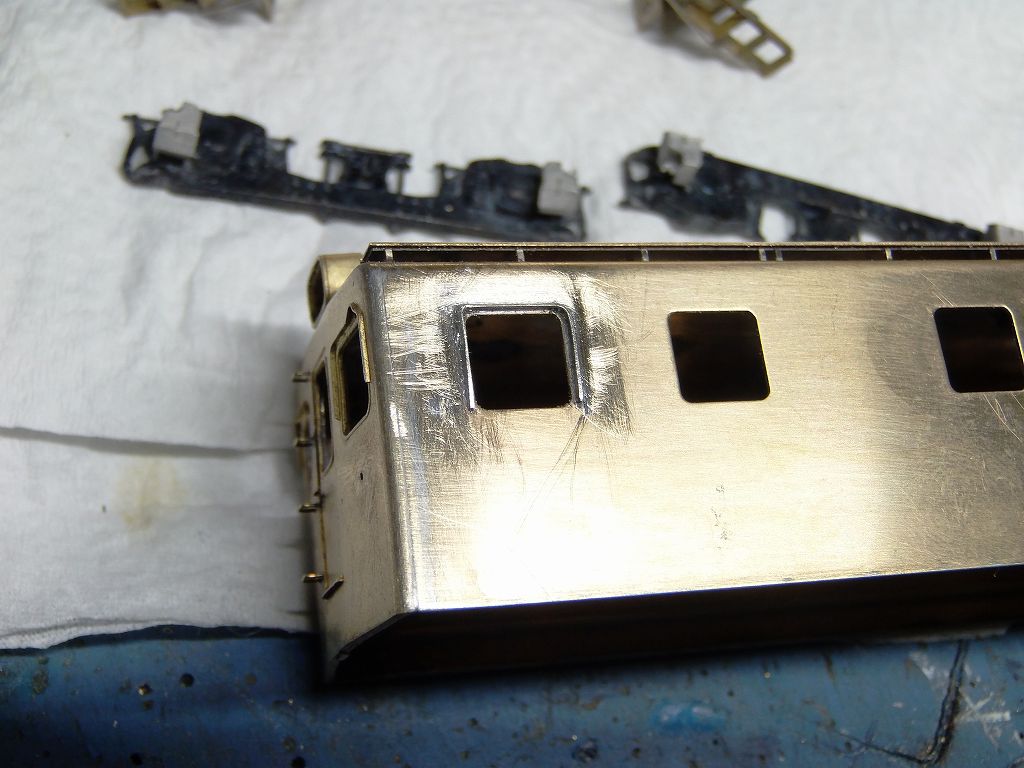

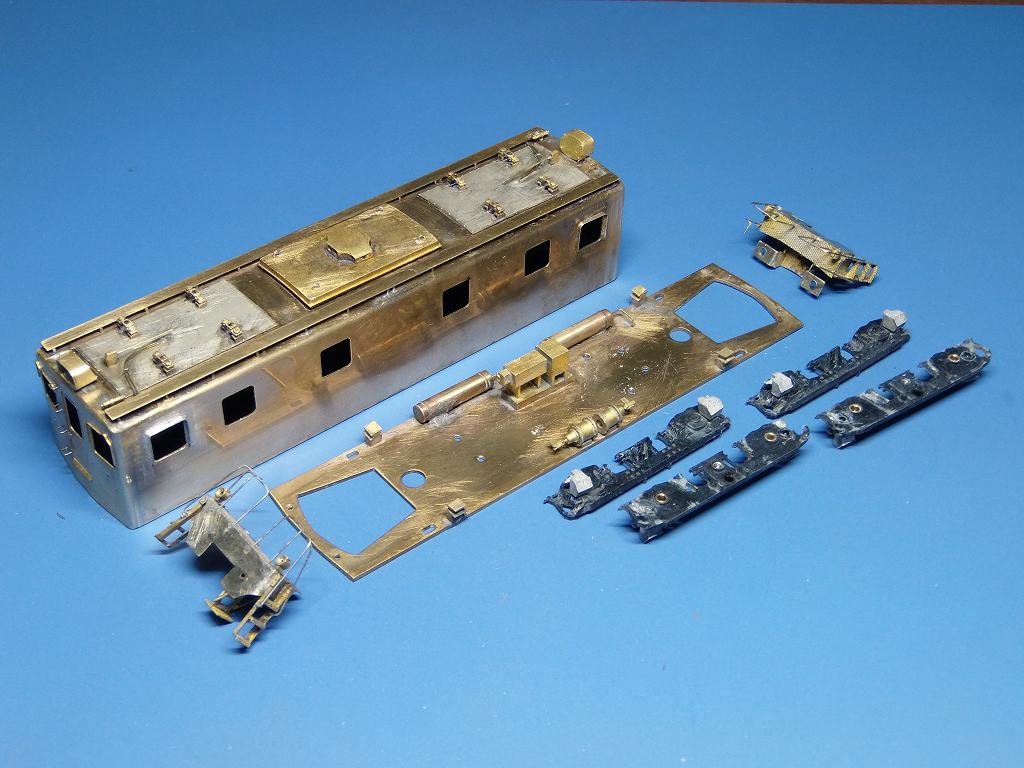

2020/11/5　分解し、塗装を剥がし修理、改造をしました

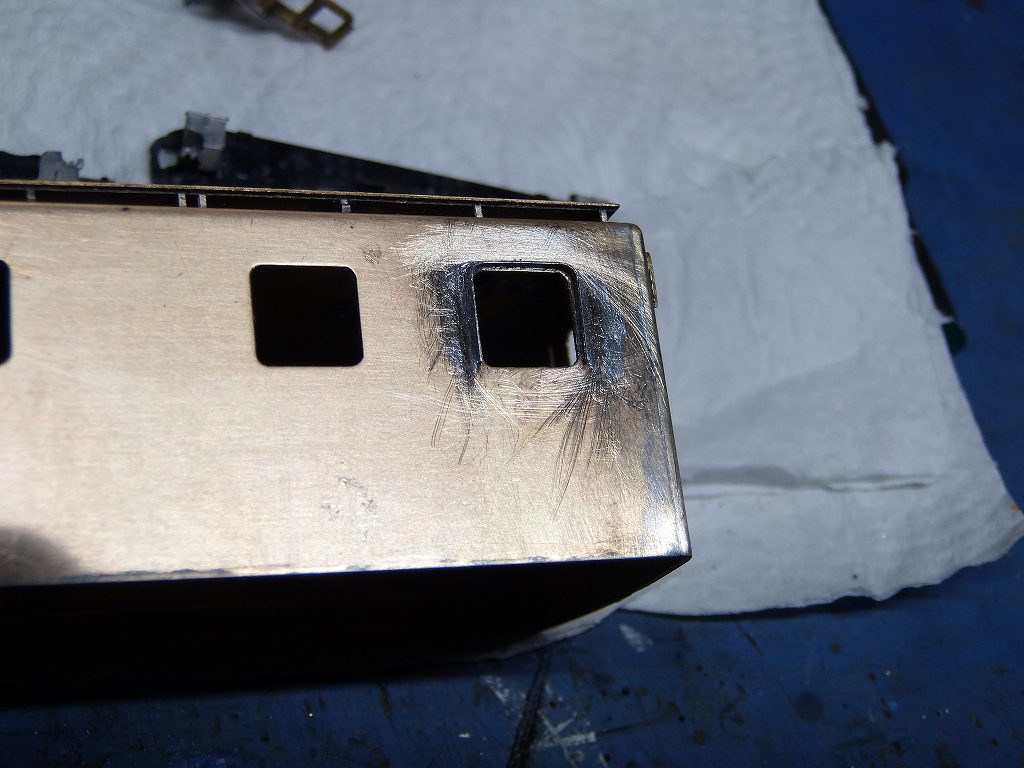

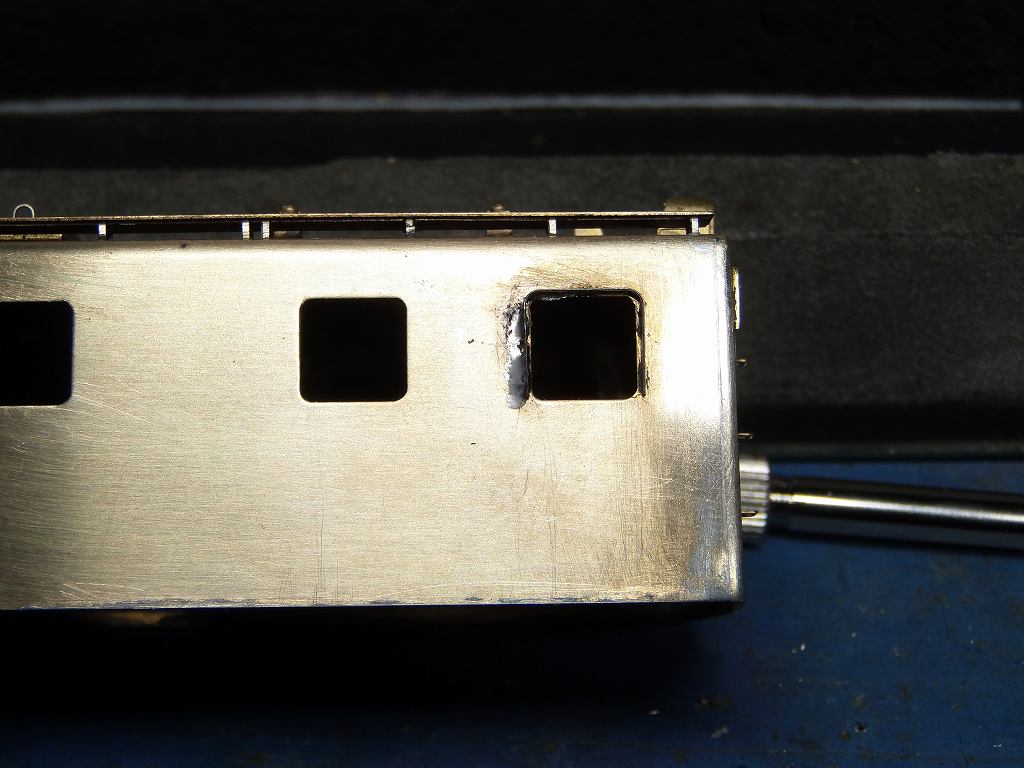

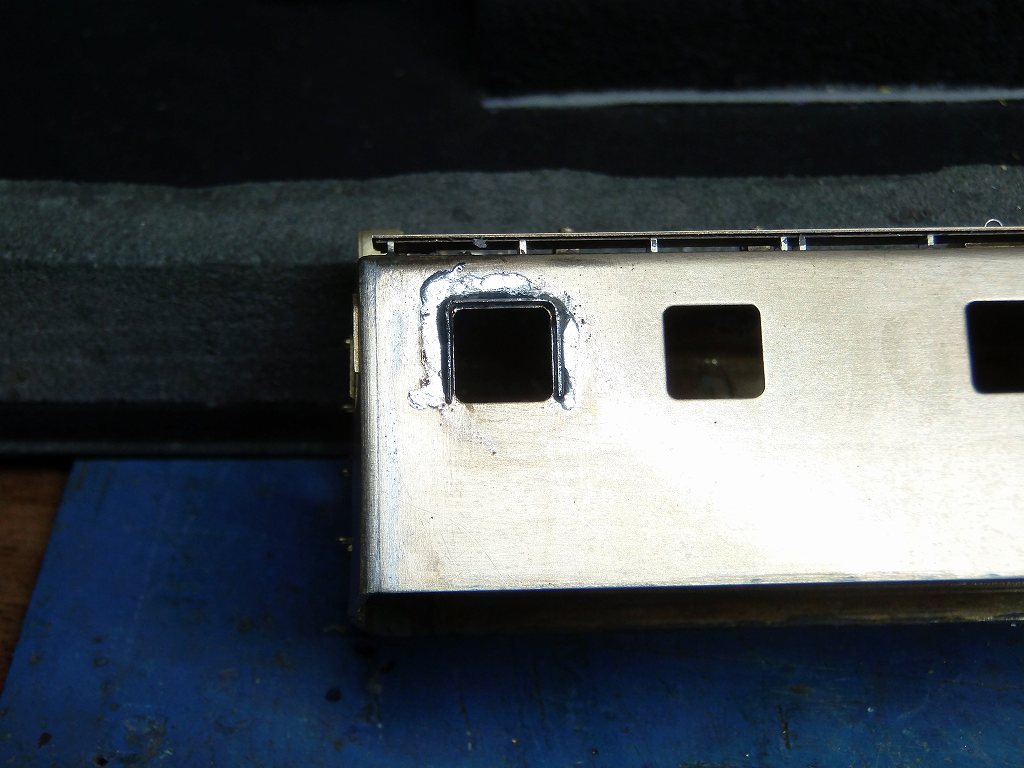

車体をヤスッたり、半田をキサゲて、出来る限り滑らかにキサゲブラシをかけました

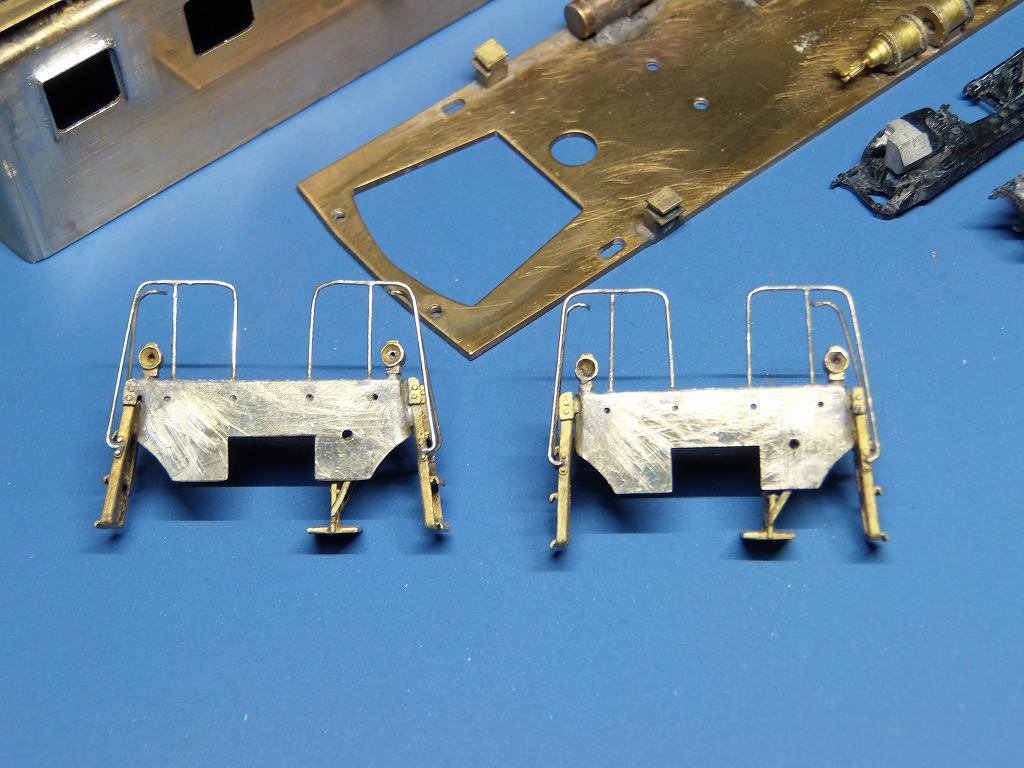

デッキ手摺りのRを少し大きくしました　⇒　実車写真を見ながらの改造です
ゼブラ模様は、デカールにて製作・装着をします
⇒　因って、端梁上の部品は全て外しました
何と、解放テコが一つ、洗浄中に紛失してしまいました
⇒　出てこなければ作るしかないな
拡大写真を見ると少し、左のデッキ、Rが歪な所が見えます、後で修正します



塗装を剥がしたら、ヒサシがどっかへ行ってしまいました　⇒　自作装着をします





塗装を剥がしたら、ヒサシ外れてしまいました　⇒　再半田をします



明日は、塗装に掛かります

2020/11/7　塗装をしています



車体色、赤味を感じたので、どちらかと言うとチョコレート色にしました
ヒサシが全部取れてしまいました　⇒　接着剤で取り付けられていたのでした
塗装をし直しの羽目と相成りました



この後、パンタ台を筆刺ししますが、半田付けしてあったので、
ボディを塗ってからの筆刺し、難しく余り旨くは出来ません

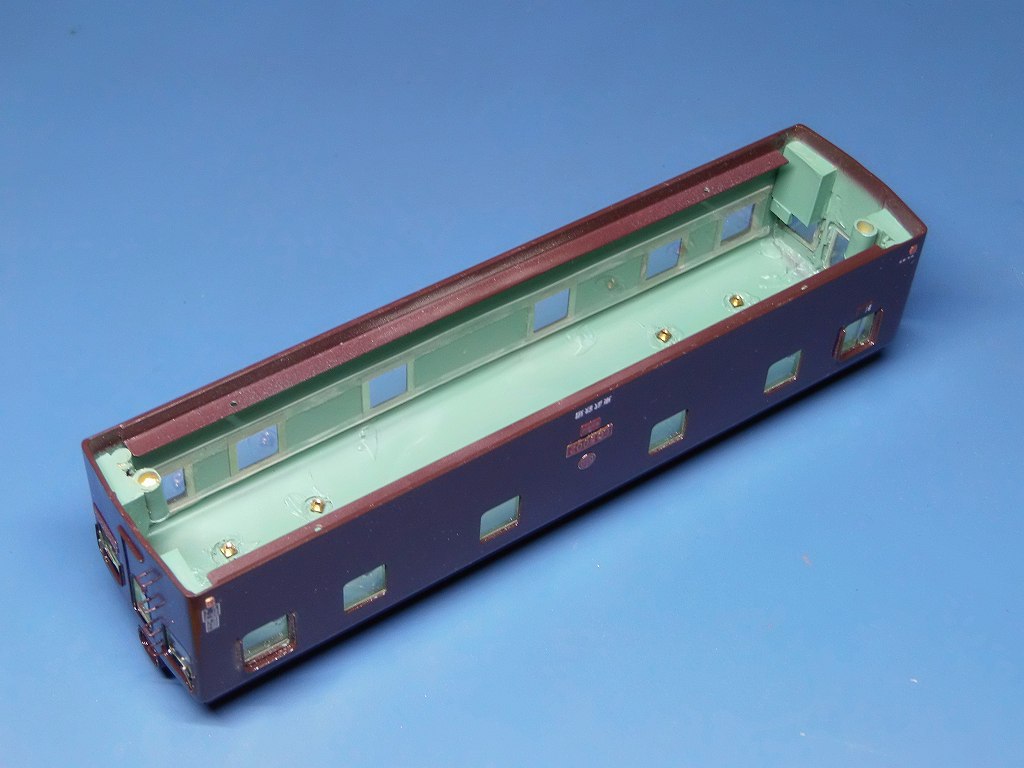

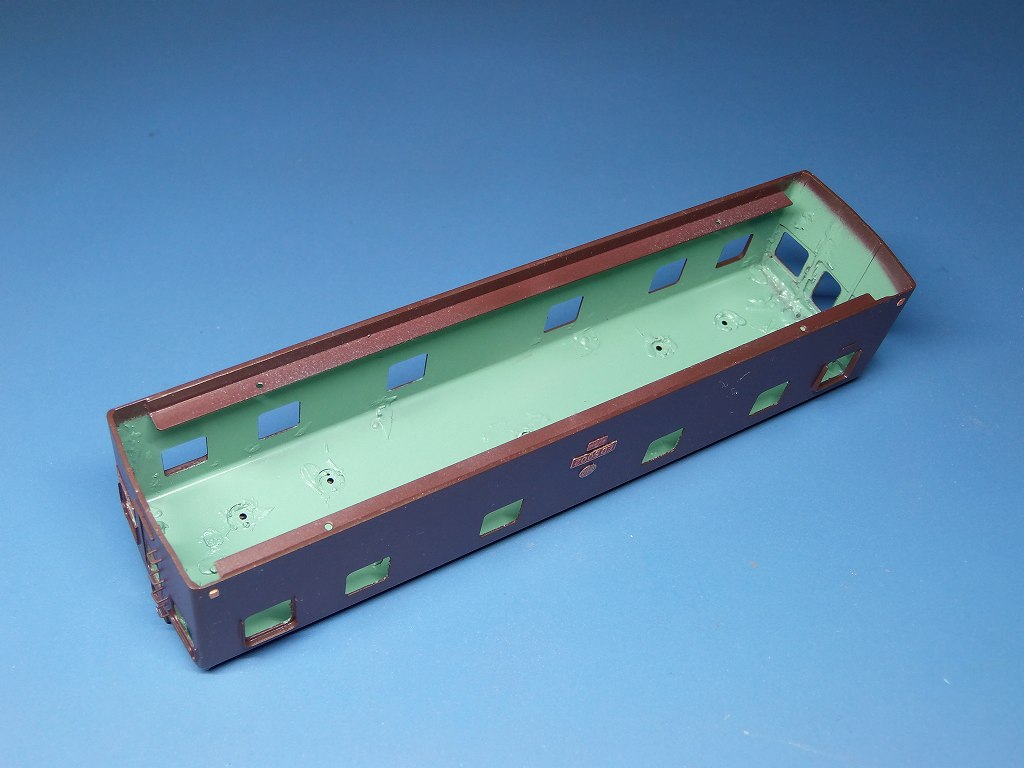

内部は、奇麗に半田、接着剤を除去、リューター、ヤスリで平らにしました
兎に角、ゴム系接着剤、瞬間接着剤、エポキシ系色々使用してありました
洋白板の窓枠も剥離剤に漬けこみ、接着剤を剥がしました

明日は、デッキの塗り分け、パンタ台の筆刺しをします
出来れば、デカールも装着、塗装完成としたい処です

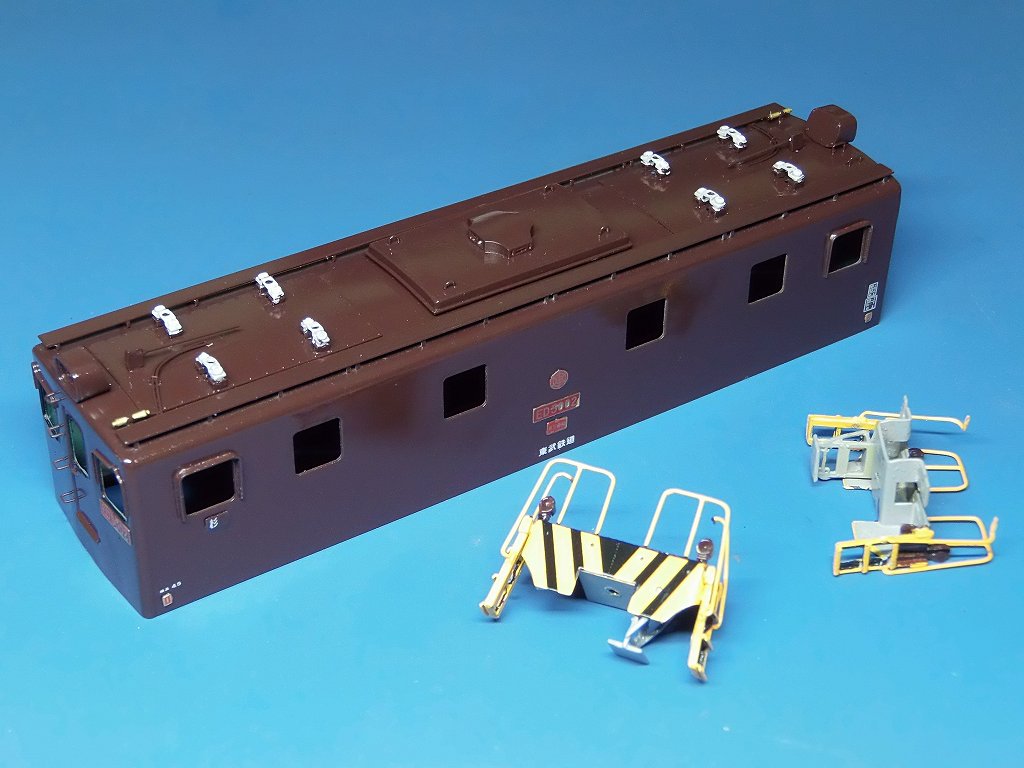

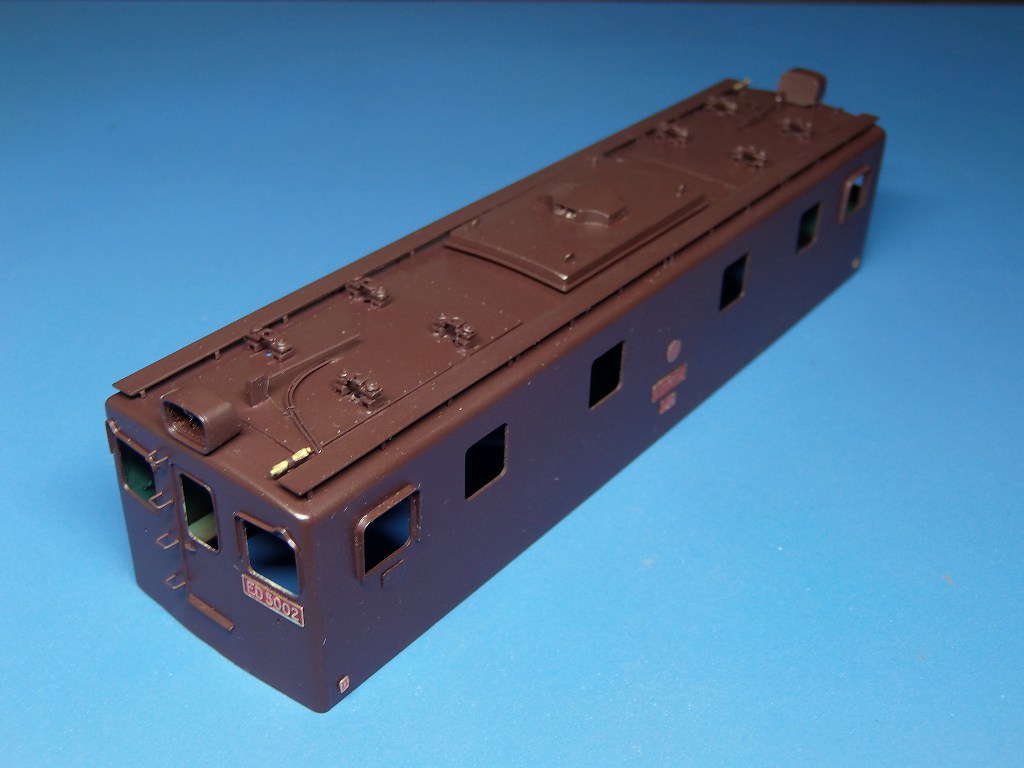

2020/11/9　塗装が出来ました

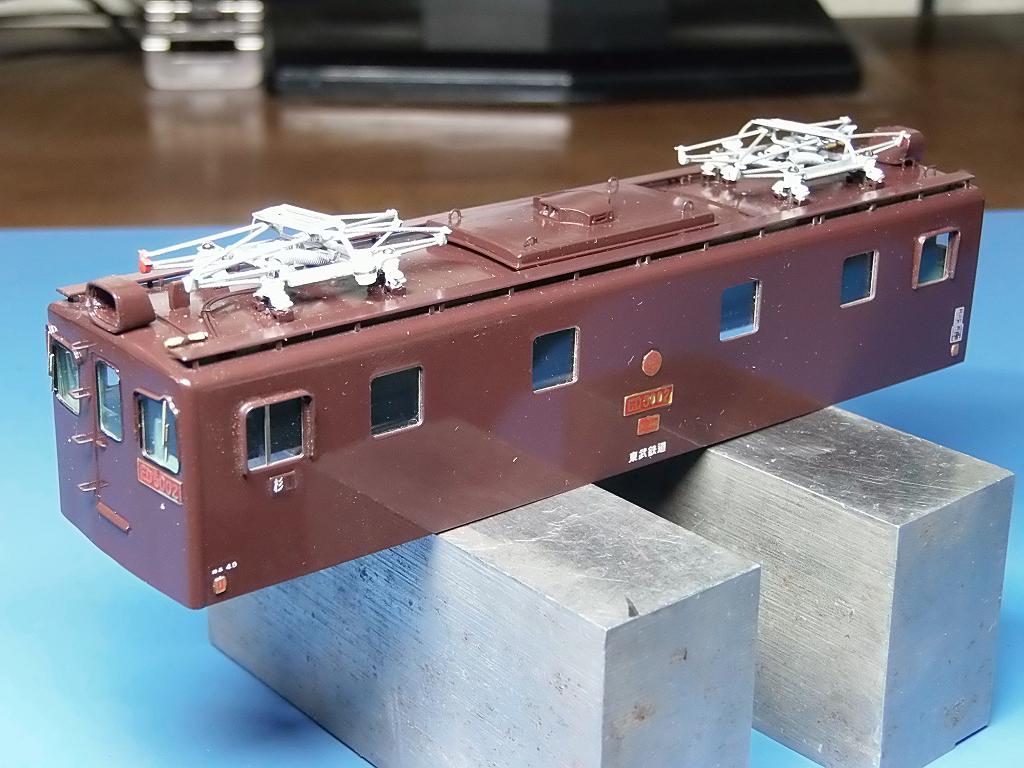

デカールを装着、パンタ台、Hゴムを筆刺しし、艶有りのトップコートを吹きました

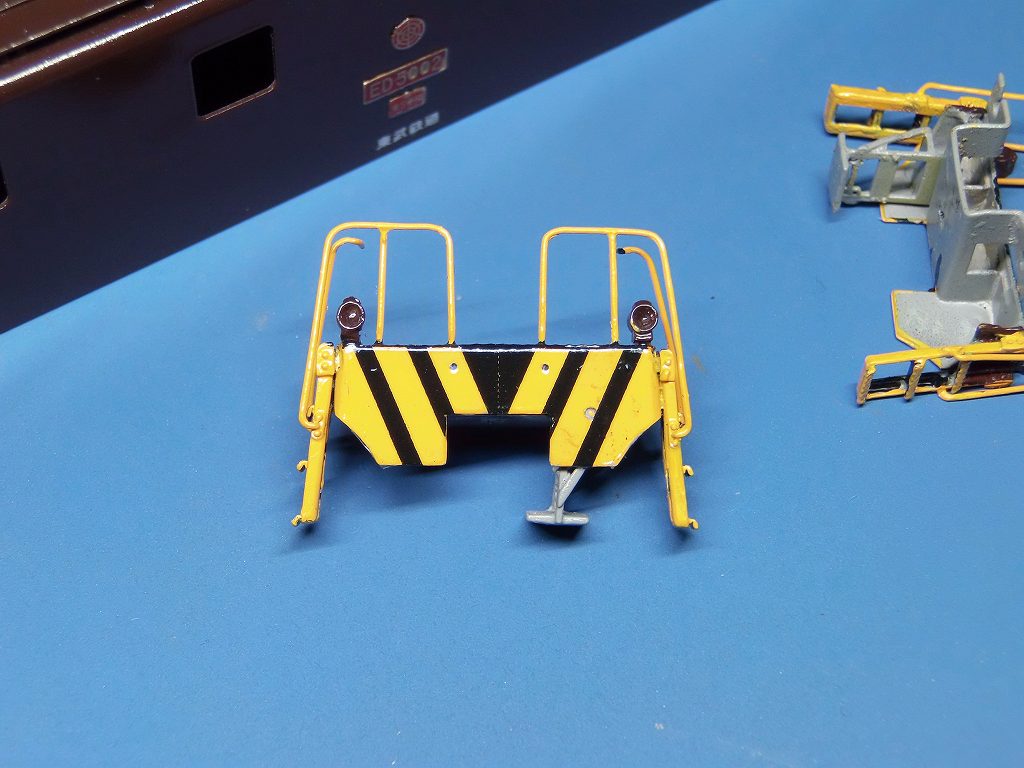

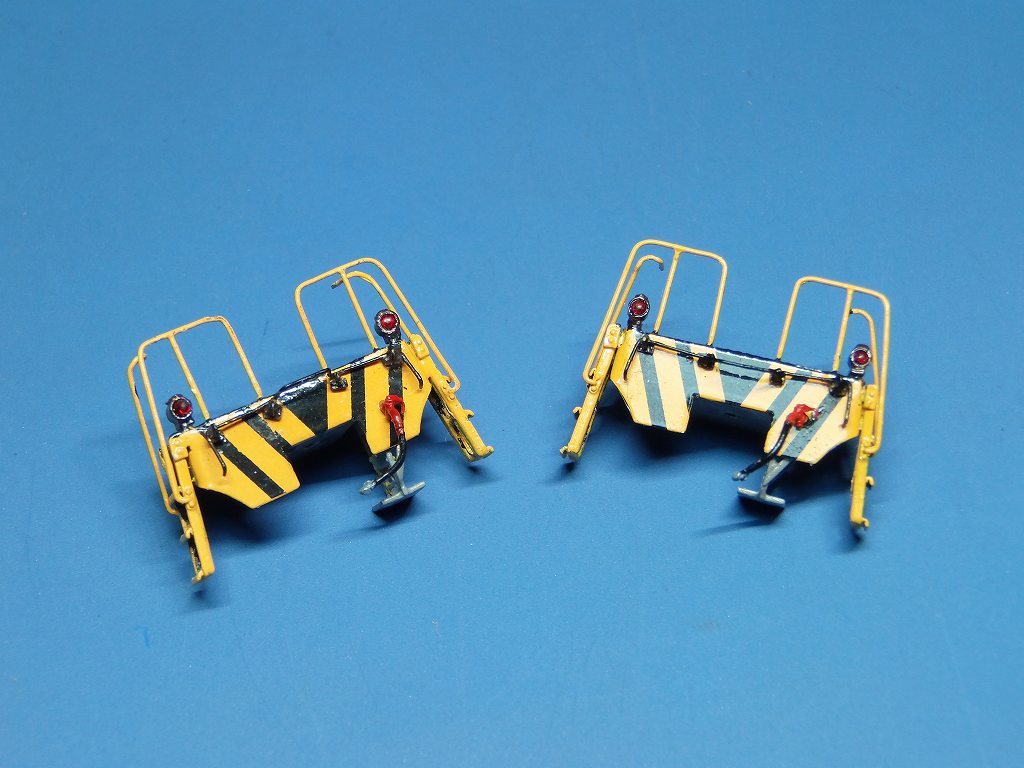

ゼブラは、デカールで作成、装着
警戒色の色は、写真よりずっと赤味がかかっています　⇒　オレンジ色です

明日から、組み立てに掛かります

2020/11/10　上廻りが出来ました





綿ぼこりが見えるほど、わざとアラ捜しの為、ドUP にしています



車体側面の窓枠、運転操作器具を良い位置で接着できる様、位置を決めの為、
一旦両面テープで固定、位置が適正になった時にら、瞬間接着剤で固定しました



解放テコ、外れよう、外れようとしますので、安全の為、
瞬間接着剤で、動かない様に固定しています　⇒　動きません
ロストの爪が折れたのか、短くなっていて、真鍮線を巻き込めないのです
⇒　真鍮線を通すように穴が開いていた方が良いと思います

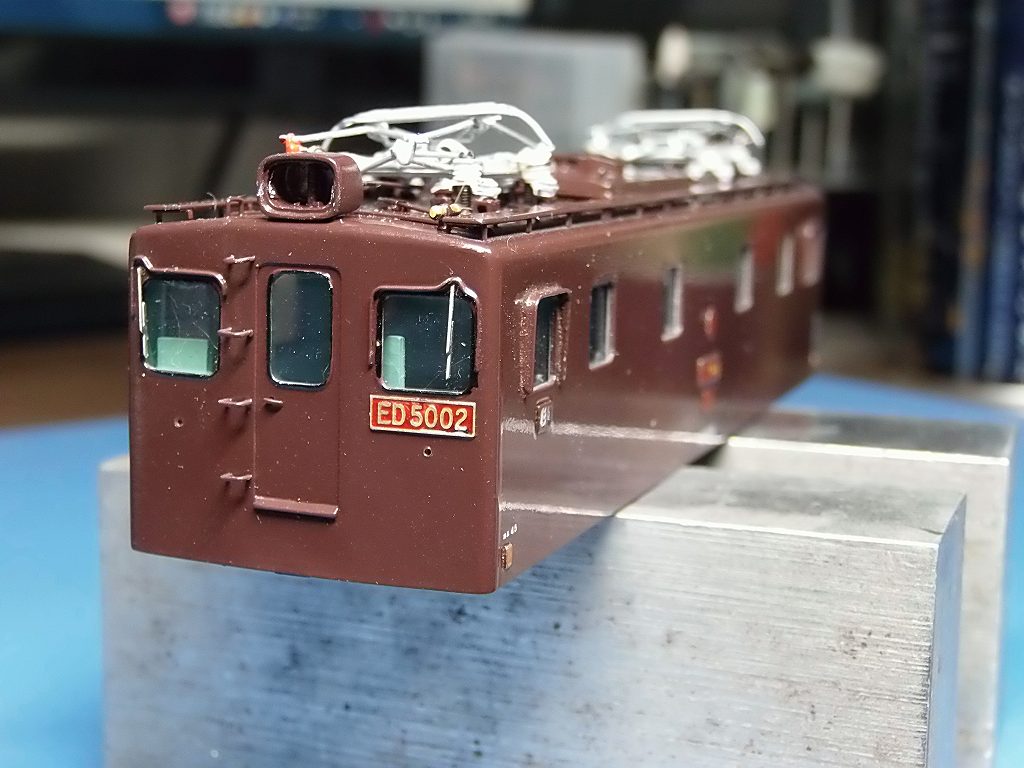

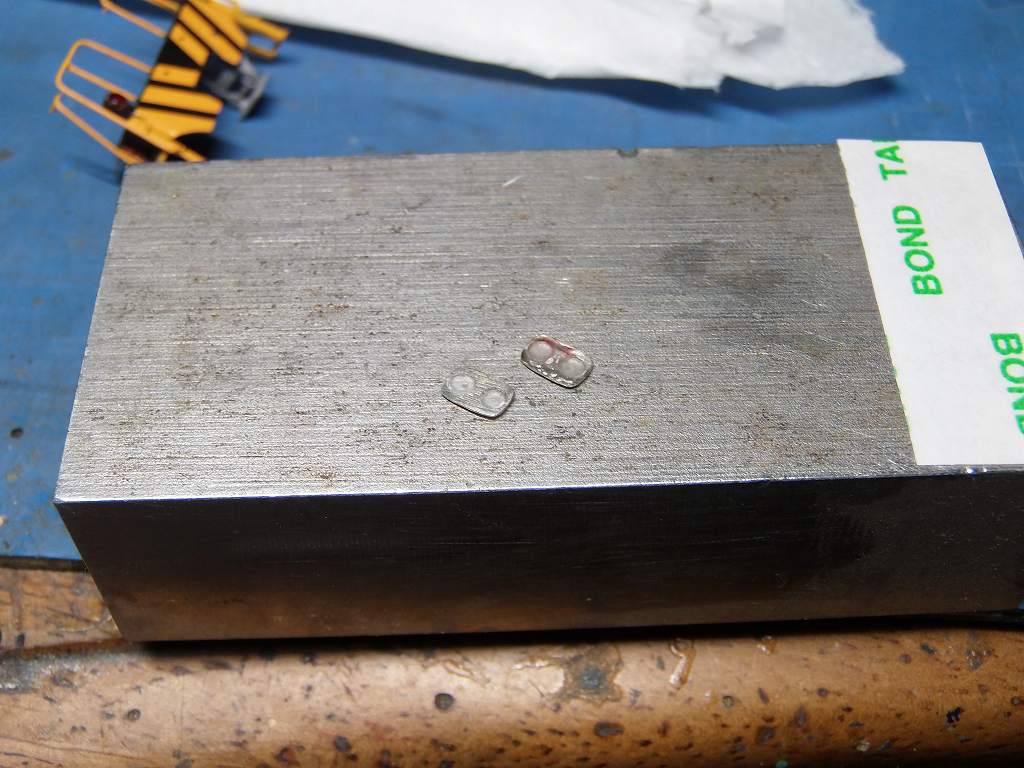

ヘッドライトレンズを作成しました
レンズは、Nゲージ用、旧国 250W のレンズ、Φ2.2 を使用
瞬間接着剤で接着し、ギリギリまで薄くなるようにヤスリ掛けしています

明日は、ヘッドライトにLEDを入れ配線、下廻りを組み立てます

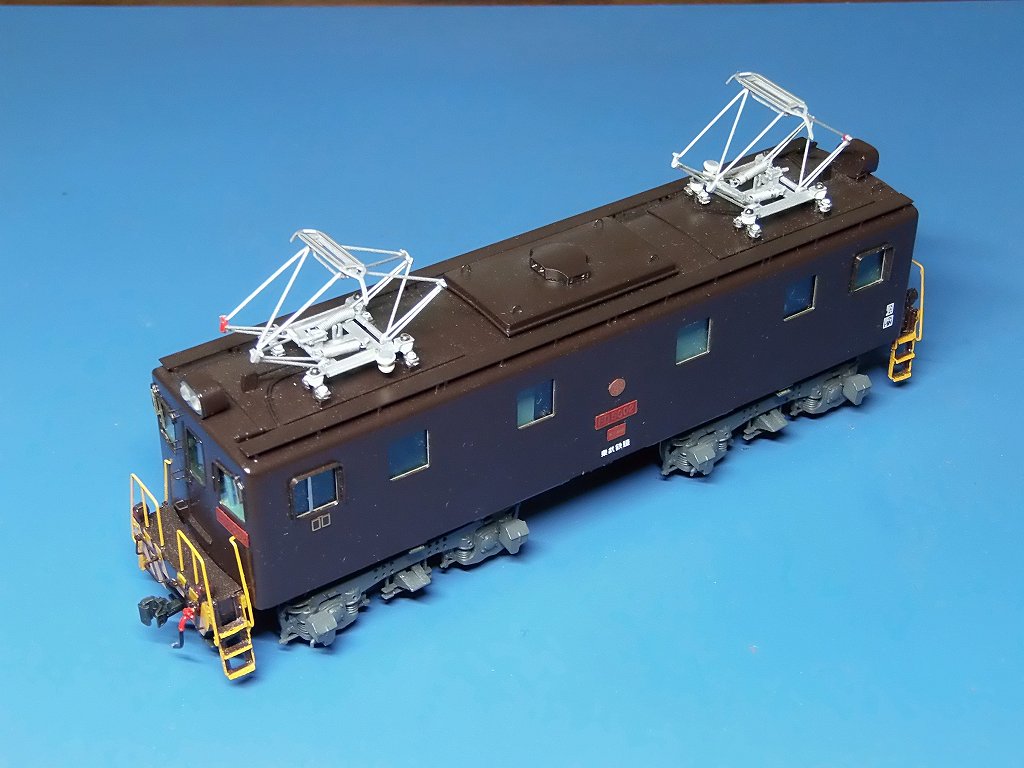

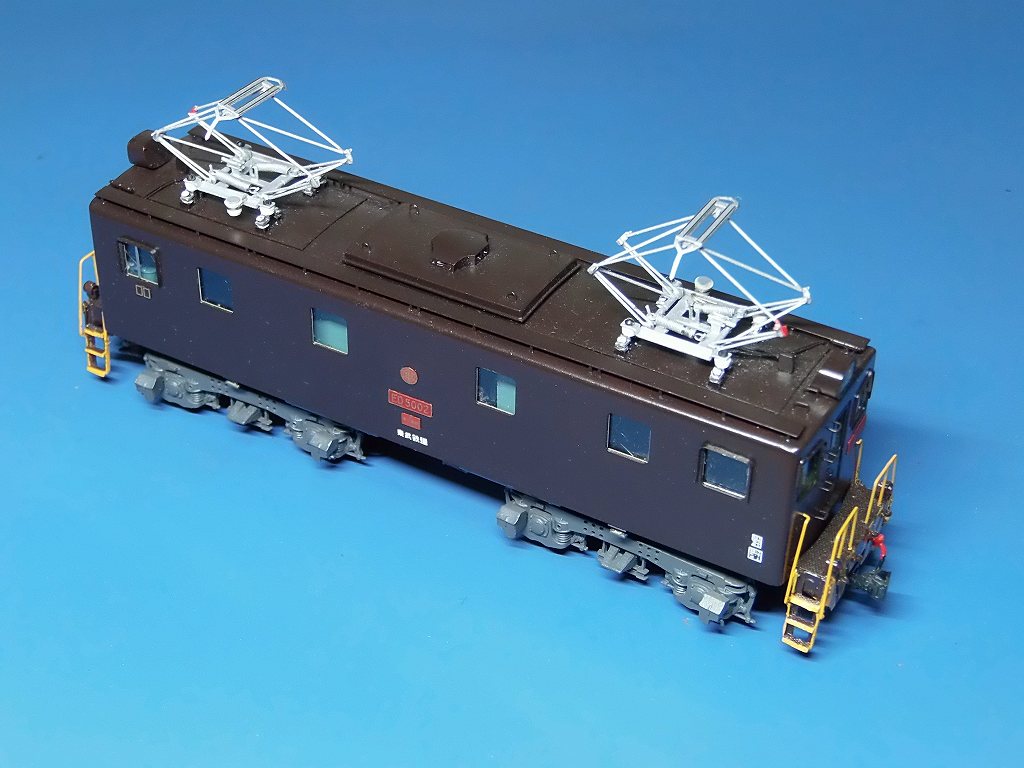

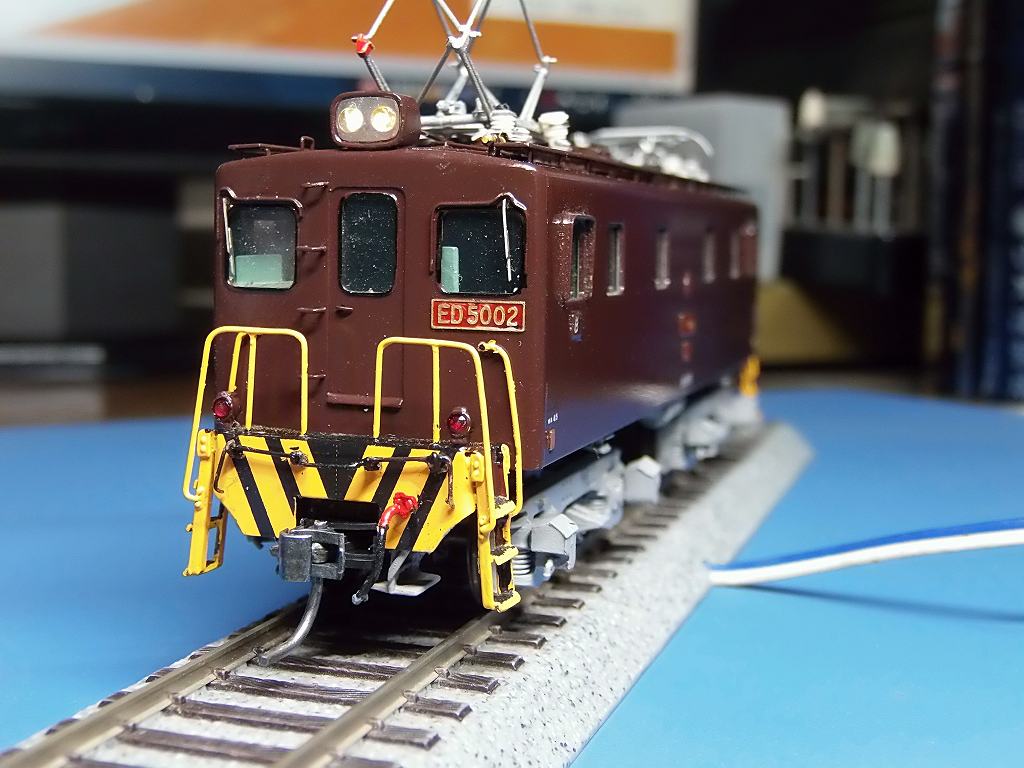

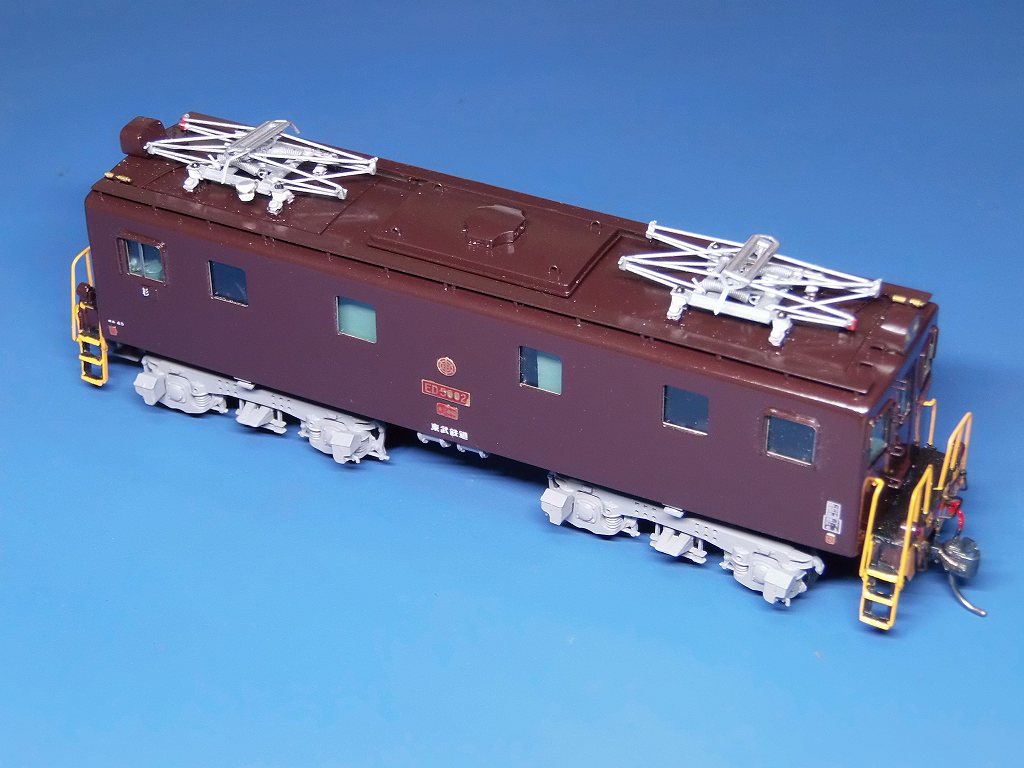

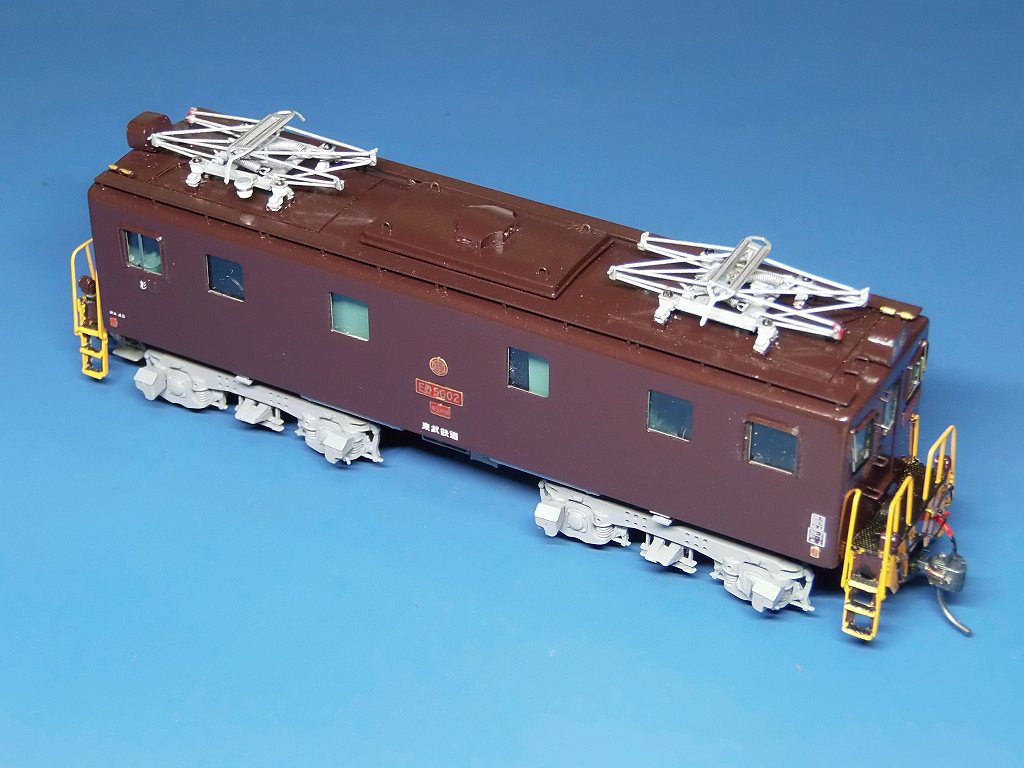

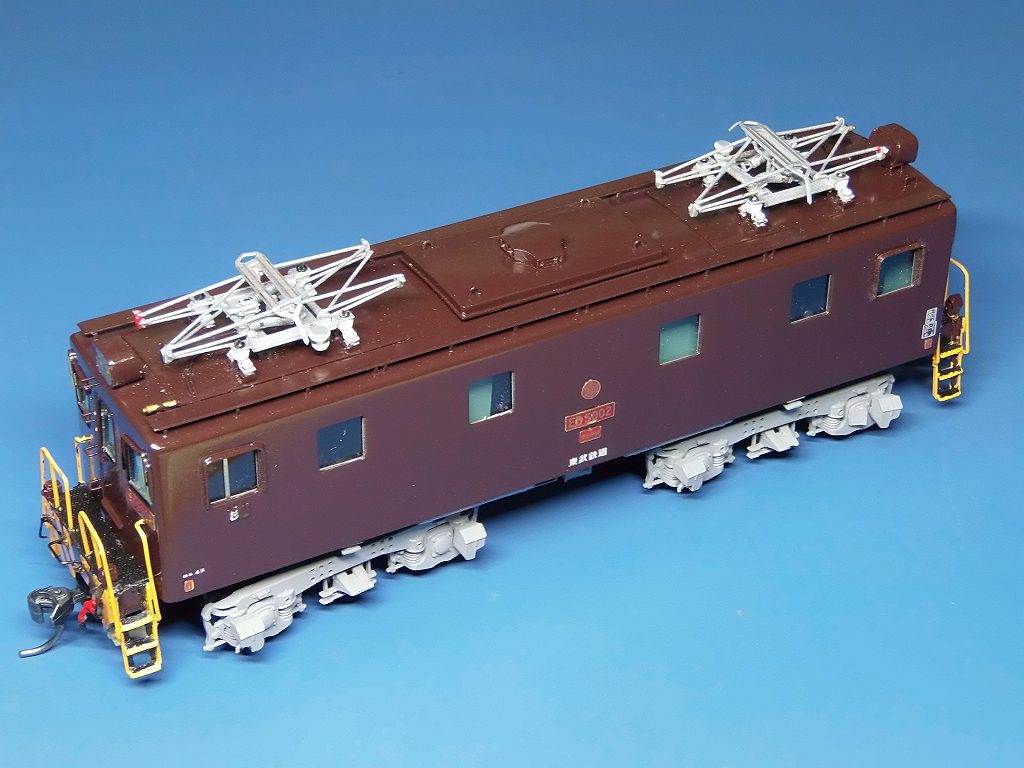

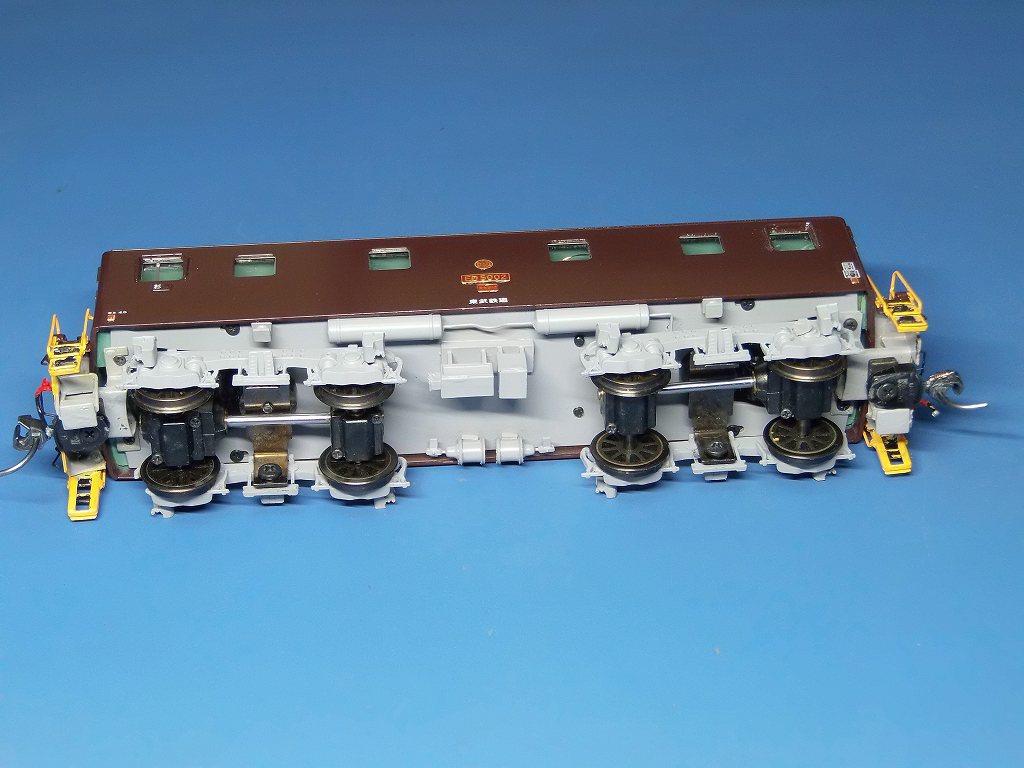

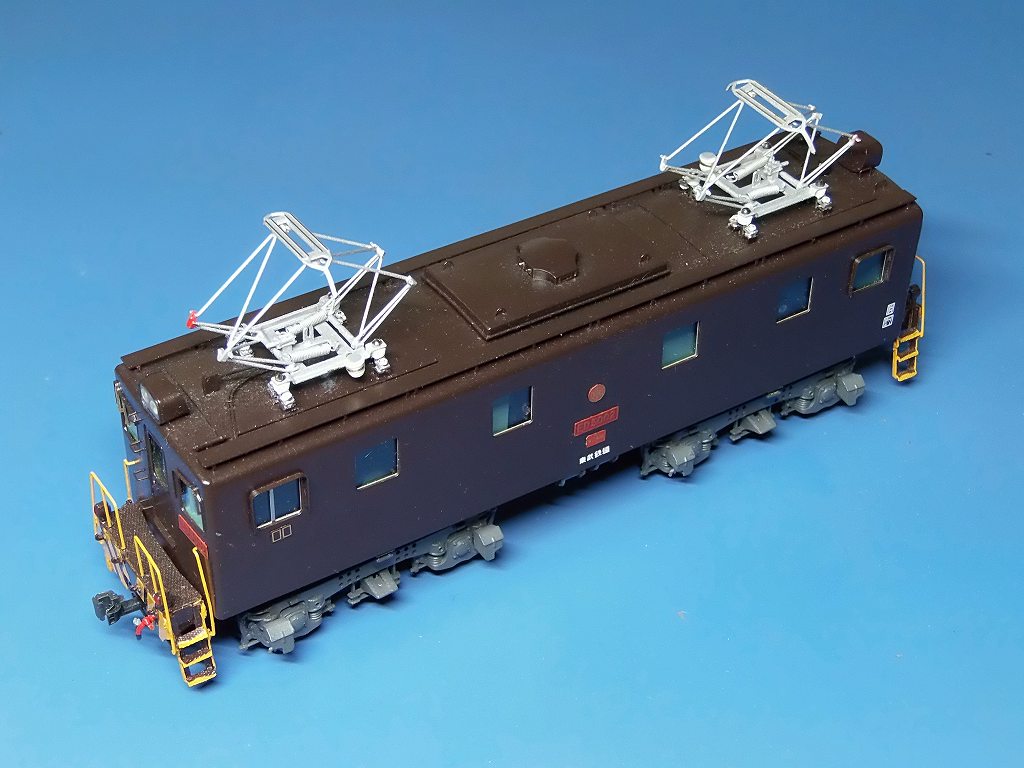

2020/11/12　完成しました













ヘッドライト、LED1608 電球色、前後で4個使用、
レンズは、Φ2.2 を使用し改造をしています
ゲッ、手すりの塗装が剥がれていました
⇒　穴に押し込む際に剥がれたのでしょう
後で修復して置きます

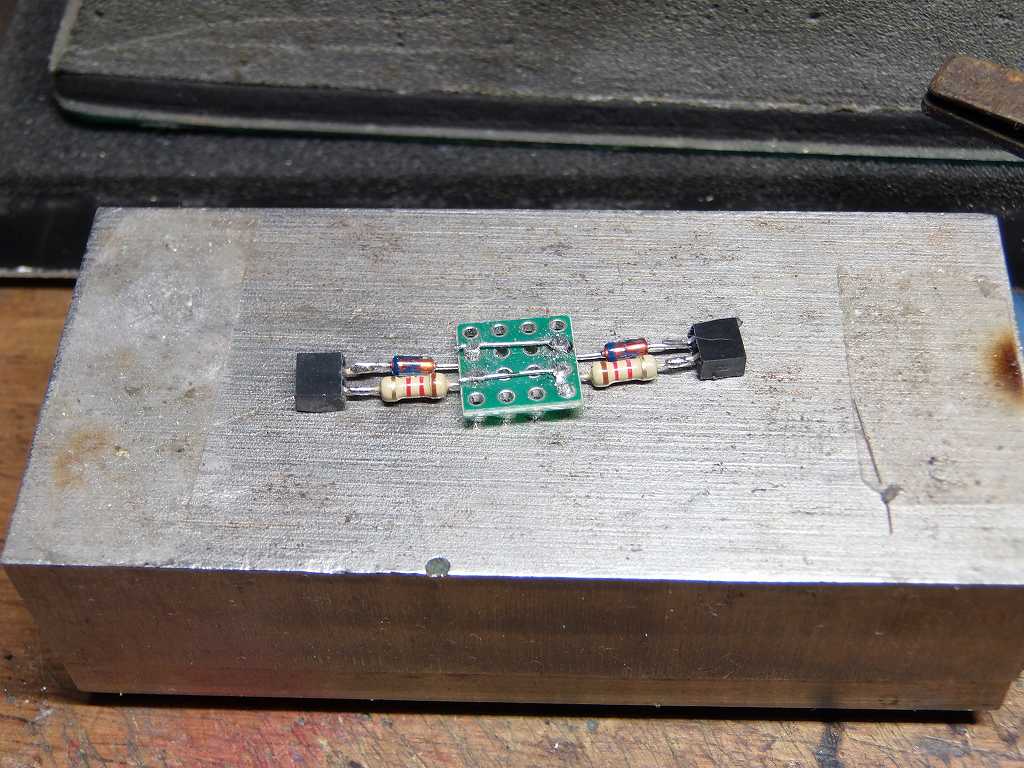

定電流ダイオードと、抵抗、少し暗くする為、1.2KΩを使用しています

デッキの色は、持込み時のオレンジ色になりました、ご安心下さい

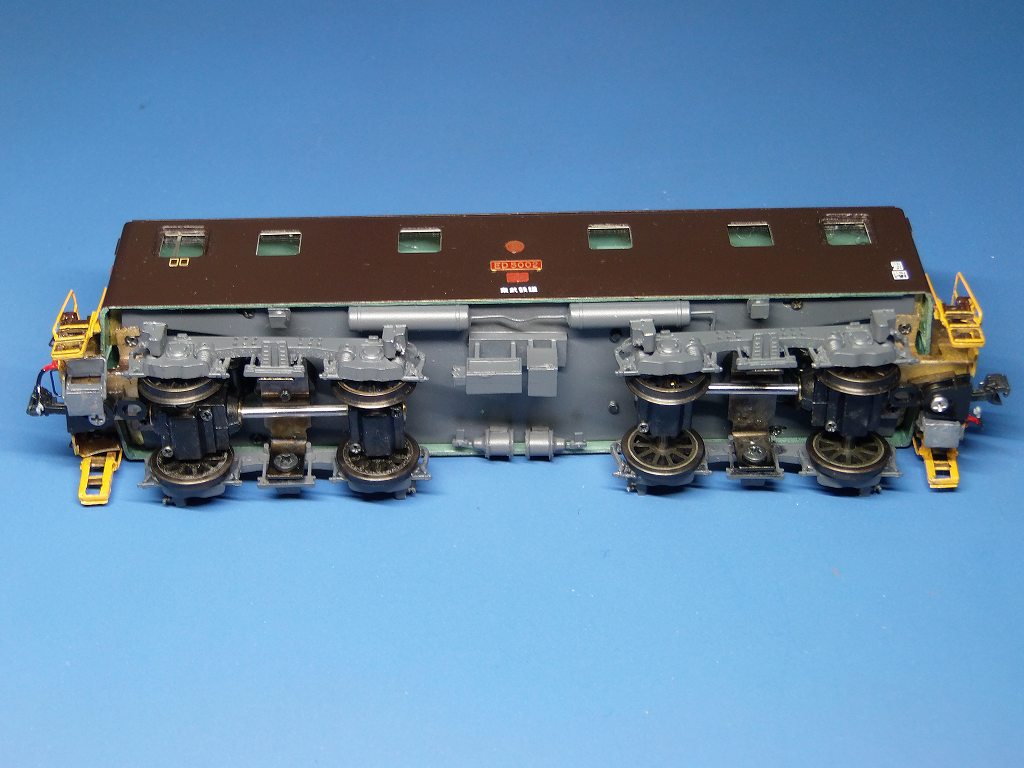

試運転しましたが、ED5011 同様、文句無しの走行をします
運転は、PWM 電源をお勧め致します　⇒　低速から安定した走りをいたします

完成です　可愛がってやって下さい
